Советская 122-мм дивизионная гаубица М-30 1938 года – основное огневое средство советских стрелковых дивизий

Конструктивные особенности и изменения в ходе производства

Как и большинство орудий классического типа, дивизионная гаубица обр. 1938 года состоит из следующих элементов:

  1. Ствол, металлическая труба-моноблок, дульного тормоза нет. В канале ствола имеется 36 нарезов.
  2. Казенная часть, с поршневым замком. Ствол ввинчивается в массивный казенник. На него же устанавливается система крепления к лафету.
  3. Лафет(М-30С – тумба)

Составные части лафета:

  • люлька;
  • противооткатные устройства;
  • верхний станок;
  • механизмы наводки;
  • уравновешивающий механизм;
  • нижний станок с раздвижными станинами, там же крепления для шанцевого инструмента и ЗИП;
  • ходовая часть, колеса со штампованными дисками и резиновым цельнолитым бандажом;
  • листовые рессоры;
  • прицельные приспособления;
  • щитовое прикрытие, из нескольких элементов.

Обойменная люлька цапфами помещается в специальные гнезда верхнего станка. В гнездо нижнего станка входит штырь верхнего, изготовленный с амортизаторами вывешивающими верхней станок и облегчающими его поворот. На верхнем станке смонтированы поворотный (слева) и подъемный (справа) механизмы.

В специальное гнездо независимого (две стрелки) прицела вставлялась панорама Герца, посредством которой ведется стрельба прямой наводкой и с закрытых огневых позиций.

За все время выпуска гаубица претерпевала небольшие изменения.

Это отражено в Руководстве службы 1948 г., но без номеров и дат выпуска. Изменения вводились с целью максимального упрощения и удешевления производства. Так примерно в 1945 году клепку на станинах заменили сваркой. Казенник после модернизации увеличили в размерах и повысили его прочность.

Был удален стопор походного положения курка и механизм облегчения заряжания. Изменению подверглись масленки катков люльки и сальники тормоза отката и накатника.

После начала выпуска 152 мм Д-1 унифицировали лафет для двух систем. Менялась конструкция прицелов и панорамы.

Устройство

Чтобы обеспечить возможность кругового обстрела, конструкторы Д-30 использовали ранее не применявшуюся схему с лафетом, состоящим из трёх станин. Раздвигаясь, они «ложатся» на грунт и фиксируются в нём забивными сошниками. Верхний станок и качающаяся часть орудия при этом могут свободно вращаться.

Прицельные приспособления гаубицы – механический прицел Д-726, совмещённый с орудийной панорамой ПГ-1М (четырёхкратного увеличения) и оптический прицел ОП-4М. Последний используется при стрельбе прямой наводкой, он обеспечивает увеличение в 5,5-крат и прицельную сетку, включающую дальномерную шкалу, шкалы дальности и боковых поправок.

Механический прицел при стрельбе прямой наводкой служит вспомогательным, а при ведении огня с закрытых позиций является основным. Углы места и прицеливания, которые вводятся в прицел, замеряются с помощью панорамы ПГ-1М.

Перевозилась гаубица Д-30 тягачами АТ-Л и АТ-П, а так же грузовиками ЗиЛ-157. Позже применялись тягачи МТ-ЛБ и грузовики «Урал»-375 или 4320. Подвеска ходовой части – торсионная, вести огонь «с колёс» нельзя – они должны быть вывешены.

На модификации Д-30А щелевой дульный тормоз заменили двухкамерным, а колёса, заполненные губчатой резиной, сменили на пневматические. Это позволило увеличить скорость буксировки.

Гаубица М-30 образца 1938 года 122-мм ТТХ. Дальность стрельбы. Размеры. Вес

Батарея советских 122-мм гаубиц М-30 образца 1938 года ведет огонь по Берлину.

122-мм гаубица М-30, известная также на Западе под обозначением M1938, — это стойкий ветеран. Она была разработана еще в 1938 году, и уже в следующем году началось ее промышленное производство. Выпускавшаяся тысячами и широко использовавшаяся в боевых действиях во время Великой Отечественной войны. М-30, практически не изменившаяся, до сих пор широко распространена в странах СНГ и многих других государствах, хотя в настоящее время во многих армиях она используется только в учебных целях или переведена в резерв.

Артиллерия, крупный калибр: 152-мм пушка Бр-2

Мы довольно много внимания уделяли образцам иностранного вооружения, особенно артиллерийского, которое досталось РККА от царской России. И вот наконец пришло время поговорить о действительно советском орудии предвоенной эпохи. Орудии, которое даже сегодня вызывает уважение габаритами и мощью.

Первая мировая война принесли понимание командованию ведущих армий мира значимости артиллерии особой и большой мощности. Армия XX века стала очень быстро меняться. Технические новинки, которые стали появляться в различных частях мира, не только в корне меняли способы ведения боевых действий, но и требовали быстрого ответа от противоборствующей стороны.

Красная Армия достаточно бережно относилась к тем орудиям, которые достались молодой республике от Российской империи и интервентов. Однако количество таких орудий было крайне мало. В большинстве своем орудия были иностранного производства, устаревшие не только морально, но и физически.

Сказывался износ стволов, усталость станков. Это нормально, учитывая, что некоторые орудия отпахали не только Первую мировую, но и Гражданскую.

Отсюда появилась достаточно типичная для этого вида артиллерии проблема: реально поддерживать такие орудия в боеспособном состоянии стало сложно. Отсутствие как самих запасных частей, так и технологий, материалов, и производственных возможностей для производства запасных частей…

Уже к середине 20-х годов руководство РККА начинает консультации по вопросам перевооружения армии на образцы собственного производства. А в 1926 году Реввоенсовет Советского Союза ставит задачу замены иностранных орудий на советские. Более того, в решении указаны приоритетные калибры таких орудий.

Создание новых артсистем для РККА было делом сложным. И в плане конструирования, и технологически. Но все же КБ с этой задачей справились. Была разработана первая советская 152-мм пушка БР-2 большой мощности образца 1935 года.

Интересна сама история появления этого орудия. Дело в том, что проектированием этого изделия занимались сразу два завода: ОКБ 221 Сталинградского и КБ Ленинградского .

Завод в Сталинграде разрабатывал пушку в рамках создания триплекса: 203-мм гаубица, 152-мм пушка и 280-мм мортира. Именно такое требование было выдвинуто ГАУ РККА в 1930 году. «Большевик» же получил задание только на пушку. Причина была проста. Именно на «Большевике» в 1929 году создали дальнобойный 152-мм ствол Б-10. Задача была упрощена тем, что ГАУ требовали всего-то «наложить» новый ствол на лафет 203-мм гаубицы (Б-4), который уже был к тому времени разработан.

Опытный экземпляр пушки был представлен для испытаний 21 июля 1935 года. «Баррикады» же смогли представить свой образец только 9 декабря. Полигонные испытания были проведены достаточно быстро и по их итогам для войсковых испытаний было рекомендовано орудие Б-30 .

К концу 1936 года была изготовлена партия орудий в количестве 6 штук. Честно сказать, даже сегодня трудно понять логику командования РККА тех лет. Дело в том, что в ходе войсковых испытаний были выявлены даже не недостатки, пороки (!) конструкции, которые устранить было просто невозможно. Более того, в ходе войсковых стрельб случилось совершенно не укладывающееся ни в какие рамки событие. Пушка буквально развалилась на части.

Виной стали ошибки в проектировании и не совсем качественное изготовление образцов. Пушка оказалась не в состоянии выдержать силу своего выстрела.

Однако, несмотря на плачевные результаты испытаний, пушку БР-2… приняли на вооружение. Серийное производство орудия должен был начать Сталинградский . В официальных документах орудие именовалось как «152-мм пушка большой мощности образца 1935 года».

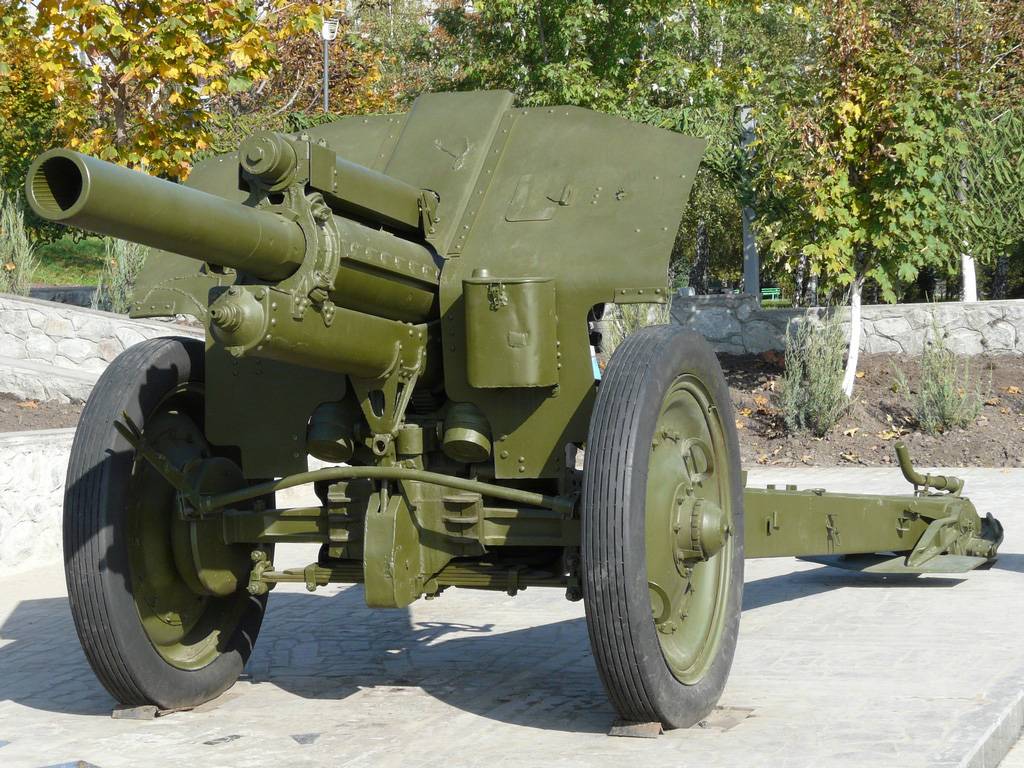

Фото гаубицы М-30

Батарея советских 122-мм гаубиц образца 1938 года М-30 на огневой позиции в районе Берлина.

Советский тягач транспортирует 122-мм гаубицу М-30 по улице Фрунзе в освобожденном Витебске.

Батарея советских 122-мм гаубиц М-30 ведет огонь по противнику в Будапеште.

Тягач СТЗ-5-НАТИ 3-й гвардейской артиллерийской дивизии буксирует 122-мм гаубицу М-30 через переправу в Смоленской области.

Советский артиллерийский расчет занимается оборудованием окопа и подготовкой 122-мм гаубицы М-30 образца 1938 года к стрельбе.

Батарея советских 122-мм гаубиц М-30 под Москвой ведет огонь. Плотно стоят и без всякой маскировки. Вероятно отсутствие непосредственной угрозы со стороны средств поражения противника (значительная удаленность от линии фронта и, вероятно, нелетная погода) позволяют обойтись без рассредоточения и маскировки огневых позиций, тем самым сократив время на подготовку орудий к открытию огня и облегчив управление огнем батареи.

Орудийный расчет 1-й батареи 208-го гаубичного артиллерийского полка ведет огонь по врагу из 122-мм гаубицы М-30.

Солдаты 84-й пехотной дивизии США осматривают брошенную немцами 122-мм гаубицу М-30 советского производства в Бенсхайме (Bensheim). По немецкой классификации трофейная гаубица имела обозначение s.F.H.396(r).

Орудие (122-мм гаубицы М-30) старшины И.Д. Щербакова ведет огонь по опорным пунктам немцев. 1-й Белорусский фронт.

122-мм гаубица М-30 старшего сержанта Г.Е. Макеева на Гутенберг штрассе (Gutenberg) в городе Бреслау, Силезия. 1-й Украинский фронт.

Служба М30 за рубежом

О качестве наших орудий можно судить по тому факту, что несколько сотен гаубиц М-30, захваченных немцами в 41-ом, были поставлены ими на вооружение и под названием 12,2 cm s.F.H.396(r) активно применялись как на восточном фронте, так и во Франции.Даже массовое производство боеприпасов для них наладили в 1943 году.

По некоторым данным даже на трофейные французские бронемашины немцы ставили наши орудия.

41 орудие в ходе боев осталось финнам, не имевшие собственного артиллерийского производства финская армия творчески и полноценно использовала все трофеи. Переименовав их в 122 H/38, орудия использовали против РККА, а в 1944, стволы орудий повернулись и против Германии. В качестве резерва, финны хранили до 80-х годов прошлого века.

Китайская гаубица тип 54, практически полностью повторяет устройство М-30. Изменения незначительны и касаются лишь стандартизации производства. В послевоенный период гаубица поставлялась более чем в тридцать стран мира. В большинстве из них продолжает стоять на вооружении и сейчас.

Целой эпохой в истории артиллерии можно назвать легендарную 122-мм гаубицу образца 1938 года М-30. Приняв участие практически во всех войнах, начиная со Второй мировой, она доказала свою надежность и неприхотливость, удостоившись высочайшей оценки маршала артиллерии Г. Ф. Одинцова: «Лучше ее уже ничего не может быть».

Гаубица М-30 — видео

https://youtube.com/watch?v=D-kksCth1ko

Хотя производство М-30 в странах СНГ прекратилось несколько лет назад, гаубица до сих пор выпускается в Китае под обозначением 122-мм гаубица Тип 54 или Тип 54-1 — последняя модификация имеет несколько конструктивных отличий, обусловленных особенностями местных технологий.

В целом 122-мм гаубица М-30 имеет классическую конструкцию: прочный надежный двухстанинный лафет, жестко закрепленный щит с поднимаемым центральным листом, и ствол длиной 23 калибра без дульного тормоза. Пушка оснащена тем же самым лафетом, что и 152-мм гаубица Д-1 (М1943). Колеса большого диаметра оснащены цельными скатами, заполненными губчатой резиной, но модификация М-30, выпускавшаяся в Болгарии, имеет колеса другой конструкции. Каждое орудие имеет сошники двух различных типов — для мягкой и твердой почвы.

В свое время гаубица М-30 была основным вооружением самоходной артиллерийской установки СУ-122, созданной на шасси танка Т-34, но в настоящее время таких установок не осталось больше ни в одной армии. В Китае до сих пор выпускается такая самоходная артиллерийская установка: гаубица Тип 54-1 установлена на шасси бронетранспортера Тип 531.

Основным видом боеприпасов гаубиц М-30 является высокоэффективный осколочный снаряд, весящий 21,76 кг. имеющий дальность до 11 800 метров. Для борьбы с бронированными целями теоретически может использоваться бронебойный кумулятивный снаряд БП-463, способный на максимальной дистанции прямого выстрела 630 метров пробить броню толщиной до 200 мм, однако в настоящее время такие боеприпасы практически не используются.

 Батарея советских 122-мм гаубиц М-30 на улицах Берлина.

Модификации и опытные образцы на базе М-30

За время производства конструкция орудия в целом значительно не менялась. На базе ствольной группы гаубицы М-30 выпускались следующие образцы артиллерийских орудий:

М-30С (индекс ГАУ — 53-ГС-463) — слегка модифицированный вариант М-30 для установки на самоходной артиллерийской установке СУ-122.

У-11 — новое орудие с баллистикой, идентичной М-30, предназначенное для вооружения танков и самоходных установок. От М-30 орудие У-11 отличалось сильно изменённой конструкцией противооткатных устройств, которые были уменьшены в размерах для лучшей компоновки в стеснённых условиях боевого отделения машины. Самоходный вариант У-11 устанавливался на опытную САУ СУ-122М, но не выдержал испытаний по причине низкой надёжности. Танковый вариант гаубицы

У-11 устанавливался на опытный танк Объект 234, который также известен как ИС № 2 (не путать с серийными ИС-2, вооружёнными длинноствольной 122-мм пушкой Д-25).

Д-6 — ещё один вариант гаубицы с баллистикой, идентичной М-30, предназначенный для монтажа в САУ. Гаубица Д-6 была смонтирована на опытной САУ СУ-122-III, но, как и У-11, не выдержала испытаний по причине низкой надёжности.

Самоходные артиллерийские установки с М-30

САУ СУ-122

М-30 устанавливалась на следующие САУ:

СУ-122. САУ на базе танка Т-34. Выпускалась с декабря 1942 г. по август 1943 г. Всего выпущено 638 шт.

СГ-122. САУ на базе трофейных немецких танков PzKpfw III и САУ StuG III. Выпущено около 20 шт. в начале 1943 г.

12,2-cm Kanone (r) auf Geschützwagen Lorraine-Schlepper (f). Немецкая САУ, представляющая собой установку трофейной гаубицы М-30 на шасси трофейного же французского тягача Lorraine. Известно об одном экземпляре данной САУ, действовавшей во Франции на железнодорожной платформе, входящей в состав бронепоезда.

Расчет советской 122-мм гаубицы М-30 в бою против немецких танков. На переднем плане погибший артиллерист. 3-й Белорусский фронт.

Египетские скворечники и ливанские тираны

Совсем недавно перуанцы решили скрестить ужа с ежом: натовские гусеницы с советскимдрыном». В армии Перу мало денег, но достаточно много напрочь устаревших лёгких танков AMX-13. Штук 30 или 40 из них(может, несколько всё же оставят в качествесветляков-барабанщиков») планируют переделать в самоходные артиллерийские установки со 122-мм гаубицами Д-30(без колёс и опорных станин). Ко всей этой красоте добавили прибор ночного видения и современную рацию. Получившееся чудо назвали AMX-D30 Vulcano.

Могучая перуанская оборонка уже усиливала АМX-13/105 советскими противотанковыми ракетамиМалютка» и украинскими Р-2Барьер», а французов с 75-мм пушками превращала в самоходные ПТРК(противотанковый ракетный комплекс) Alacran с российскими ПТУРКорнет-Э».Вулканами» станут избежавшие пока модернизации танки.

122-мм самоходная гаубица AMX-D30 Vulcano

Перу в деле подобного САУ-строения далеко не первопроходец. История присобачивания буксируемых гаубиц Д-30 на танки началась на Ближнем Востоке. К 70-м годам в египетской армии ещё осталось достаточное количество танков Т-34, присланныхбольшим советским другом», но безнадёжно устаревших. Являться на дуэль даже с израильскимисупершерманами» со 105-мм пушками с калибром 85 мм было уже как-то некомильфо.

Поэтому решили переделать часть устаревших танков в САУ с суперсовременной на тот момент гаубицей Д-30. Потомки фараонов подошли к делу творчески и соорудили вокруг тела орудия огромныйбронескворечник» на частично срезанной башне.

Собственные конверсии на базе знаменитого танка Второй мировой делали и сирийцы. Некоторое количество гаубичных САУ захватили израильтяне и хвастают ими в экспозиции танкового музея в Латруне.

С Т-34 радикально решили разобраться и кубинцы. Они уже десятки лет рихтуют остатки советского наследия, чтобы хоть как-то усилить огневую мощь старой бронетехники. Когда-то в Заливе Свиней Т-34 бодро били по контрреволюционному десанту, а сейчас служат базой для тех же Д-30. Гаубицу умело вмонтировали в разрезанную родную башню, обеспечив круговое вращение.

В Ливане поступили очень просто. Д-30 с урезанными станинами просто приварили к корпусу танка Т-55. Зато расчёту легко дышать горным ливанским воздухом — и никакой проблемы загазованности в боевом отделении. В итоге получилсяТиран», который впервые показали в 2014-м году. Похожие системы поставлял Израиль для армии Южного Ливана во время Гражданской войны в этой стране.

Эритрейские товарищи собрали свою вариацию Су-122 на базе китайского танка Тип-69(копия советского Т-55). Получилось на вид не хуже, чем у Ливана, да ещё и откидные боковые бронелисты есть для защиты экипажа.

Йеменцы решили объединить Д-30 и советский арттягач АТС-59, который таскает эти самые гаубицы. Такие машины даже делали небольшой серией для йеменской армии.

В стране, осиянной светом единственно верного учения Чучхе, рассчитывают только на свои силы, ракеты и тысячи пушек. А гаубицы серийно ставят на переделанные бронетранспортёры модели 1973. Тело орудия со щитом — в открытом сверху корпусе БТРа. Дешёвое и сердитое решение в стиле немецких САУ времён Второй мировой. Впрочем, северным корейцам не впервые швейцарский нож изобретать.

САУ с гаубицей Д-30 на шасси БТР мод. 1973. Парад в Пхеньяне

Получился своеобразный вариант советскойГвоздики». ИменноГвоздику» и её многочисленных клонов можно назвать самым массовым типом самоходок под данное орудие. Хотя и для САУ 2С1 на базе Д-30 разработали специальную версию орудия под индексом Д‑32.

Самоходки 2С1Гвоздика» в Сирии

А вот на китайский аналог поставили не Д-32, а вполне стандартную лицензионную копию Д-30. На шасси БТРа YW 531Н построили несколько сотен машинТип-85» для китайской армии. Сейчас им на смену приходят более современные PLZ-07.

122-САУ PZL-07

В том же Египте применяют ещё один советско-натовский гибрид. На корпус американской САУ М-109 водрузили гаубицу Д-30 в бронерубке. Получилась установка SP-122, которую выпустили достаточно большой серией в 120 единиц.

Свою вариацию на шасси бронетранспортёра М113 соорудили и в Ливии, водрузив гаубицы в десантном отделении — для чего предварительно срезали крышу. Судя по снимку, можно даже говорить о некоейсерийности».

Но сейчас всё большую популярность обретают колёсные САУ и автолафеты с орудиями среднего и крупного калибра.

Резюме

В М-30 подразделения РККА наконец-то получили современную дивизионную гаубицу, удачно сочетающую повышенную огневую мощь и лучшую мобильность с надежностью и простотой использования. Краткую информацию о его применении Красной Армией представил маршал Г. Ф. Одинцов, который сказал: «Нет ничего лучше». Длительное послевоенное применение гаубицы является дополнительным свидетельством ее боевой и оперативной полезности и эффективности.

Трудно сравнивать М-30 напрямую с современными иностранными орудиями, поскольку артиллерия Франции, Германии и США, использовавшаяся в аналогичных целях, была либо значительно меньшей 105-мм пушкой (Великобритания использовала еще меньшую – 87,6-мм – 25-фунтовую артиллерию). гаубица ) или орудия калибра от 150 до 155 мм. Существовали гаубицы аналогичного калибра, но большинство из них были орудиями времен Первой мировой войны, например 114-мм гаубица Vickers, используемая финской армией. Естественно, 150-мм гаубицы были мощнее, но намного тяжелее М-30; 105-миллиметровые орудия были легче, но их меньшие снаряды содержали меньше взрывчатого вещества.

Самым прямым немецким эквивалентом была легкая гаубица 10,5 cm leFH 18 . При массе 1985 кг он имел максимальный угол возвышения 42 °, начальную скорость 470 м / с и максимальную дальность стрельбы 10 675 м. В модернизированной версии leFH 18/40 начальная скорость пули увеличена до 540 м / с, угол возвышения – до 45 °, дальность – до 12,325 м. Примерно равная по дальности немецкая гаубица имела менее мощный фугасный снаряд, а меньшая максимальная высота делала ее менее эффективной против окопавшихся войск, хотя она также весила примерно на 400 кг меньше, чем М-30. Оба орудия хорошо подходили для серийного производства: 16.887 М-30 и 15.388 LeFH 18, построенных в 1941–45.

Орудийная установка

Конкурс на производство башенных установок выиграл Санкт-Петербургский Металлический завод с проектом МК-3-12. В конкурсе участвовали Путиловский и Санкт-Петербургский Металлический заводы, иностранные: Виккерса, Круппа, «Шкода», «Шнейдер-Крезо». Обуховский завод от участия в конкурсе отказался, Общество Николаевских заводов и верфей выразило готовность собирать башни по чужим чертежам. Башня МК-3-12 была спроектирована Санкт-Петербургским Металлическим заводом, и с некоторыми доработками была принята в производство. Башенная установка состояла из двух частей, неподвижного барабана с центрирующим штырем и подвижным столом башни с подачной трубой. Горизонтальные балки вращающейся части находились в конусной части, благодаря чему высоту башни удалось значительно уменьшить. В ее конструкции были применены некоторые оригинальные технические решения, такие как использование металлических шаров вместо валков под вращающимся столом башни, составная крыша из 5 пластин брони. Наведение использовалось при помощи электродвигателей с муфтой Дженни.

Характеристики орудийной установкиЗначения
Толщина лобовой наклонной бронеплиты, мм203
Толщина боковой бронеплиты, мм203
Толщина задней бронеплиты, мм305
Толщина верхних бронеплит, мм76
Диапазон заряжания, °-5/+15
Углы вертикальной наводки, °-5/+25
3.2
Максимальная скорость горизонтальной наводки, °/с4
Масса артустановки, кг872000
Масса вращающейся части, кг312000
Скорострельность, выстрелов в минуту2,2-3
Количество снарядов на башню, шт400

Тактико-технические характеристики гаубицы Д-30А

— Принят на вооружение: 1963 — Производитель: Завод № 9, ПМЗ (2А18 для САО 2С1)

Расчёт: 6 человек

Скорость снаряда Д-30А

— Начальная скорость осколочно-фугасного снаряда (заряд полный): 690 м/с — Начальная скорость осколочно-фугасного снаряда (заряд уменьшенный переменный): 270—565 м/с — Начальная скорость кумулятивного снаряда: 740 м/с

— Наибольшее давление пороховых газов: 250 МПа — Масса осколочно-фугасного снаряда: 21,76 кг — Масса кумулятивного снаряда: 14 кг — Масса заряда (полного): 4 кг

Дальность стрельбы Д-30А

— Наибольшая дальность стрельбы: 15,4 км

Габаритные размеры Д-30А

— Длина ствола с дульным тормозом (без шкворневой балки): 4,66 м (38клб) — Длина ствола без дульного тормоза: 4,3 м (35клб) — Длина нарезной части: 3,4 м — Длина гаубицы в походном положении: 5,4 м — Ширина гаубицы в походном положении: 2,2 м — Высота гаубицы в походном положении (без учёта фонарей): 1,8 м — Высота линии огня: 0,9 м — Длина гаубицы в боевом положении при угле возвышения 0°: 7,8 м — Расстояние между точками опоры лафета в боевом положении: 5,6 м — Клиренс (минимальный): 0,325 м

— Число нарезов: 36 — Наибольший угол возвышения: 70° — Наименьший угол склонения: −7° — Горизонтальный обстрел при угле возвышения ствола от −5° до 18°: 360° — Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между подвижными станинами: 66° — Горизонтальный обстрел при угле возвышения от +18° до 70° и при положении ствола между неподвижными и подвижными станинами: ±29° — Количество жидкости «Стеол М» в тормозе откатных частей: 10,3 л — Количество жидкости «Стеол М» в накатнике: 9,7 л — Количество жидкости «Стеол М» в уравновешивающем механизме: 0.45 л — Начальное давление в накатнике: 4.6 МПа — Нормальная длина отката: 0,74-0,93 м — Давление в уравновешивающем механизме: 6МПа

Вес Д-30А

— Гаубица в боевом положении: 3200 кг. — Гаубица в походном положении: 3290 кг. — Ствол: 1,05 т — Затвор: 30 кг — Качающая часть: 1,5 т — Откатная часть: 1,23 т — Люлька: 210 кг — Тормоз откатных частей в собранном виде: 75 кг — Верхний станок: 212 кг — Нижний станок с неподвижной станиной: 318 кг — Станины (две): 310 кг — Накатник в собранном виде: 73 кг — Колёса со ступицей: 148 кг — Лыжная установка: 270 кг

Скорострельность Д-30А

— Скорострельность гаубицы: 6-8 выстр/мин — Время перевода из походного положения в боевое: 1,5-2,5 мин

— Наибольшая скорость транспортировки: 80 км/ч

Создание, постановка на вооружение и производство М-30

Задание на разработку получили сразу три группы конструкторов:

  1. Ф.Ф. Петров, с конструкторской группой Мотовилихинского завода в Перми, этот коллектив обладал богатым опытом в проектировании тяжелых артсистем. До 1917 года завод занимался производством орудий для царской армии. Проект получил индекс – М-30.
  2. Завод №92, под руководством талантливого и молодого на тот момент конструктора Грабина В.Г. Инициативная разработка на конкурс. Внутренний индекс завода Ф-25.
  3. Завод №9, известный как уральский завод тяжелого машиностроения с гаубицей У-2(орудие к слову вышло довольно удачным). Предпринимались попытки вооружить им танки и тяжелые самоходные установки.

В тяжелой конкурентной борьбе победил проект М-30. У-2 провалила испытания (деформация станин) и выбыла из дальнейшего участия в соревновании. Несмотря на несколько достаточно интересных решений и находок.

С Ф-25 не все так просто. Орудие практически было равноценным М-30. В конструкции использовались наработки по «Лубку», кроме того использовался дульный тормоз, затвор был горизонтального типа, клиновой. Вес незначительно ниже, чем у М-30, но, тем не менее, Ф-25 отклонили.

Возможно, комиссия руководствовалась следующими достоинствами детища Ф. Ф. Петрова:

  • ствол без дульного тормоза (меньше демаскирует и улучшает условия работы расчета);
  • много хорошо отработанных узлов (поршневой затвор, канал ствола, тормоз отката и передок аналогичны «Лубку»);
  • возможность использования лафета для более мощных систем (в дальнейшем он был применен для гаубицы Д-1).

В 1939 году орудие было поставлено в серийное производство под названием 122 мм дивизионная гаубица обр. 1938 года.

С 1940 года гаубицу серийно выпускали два завода. Первый – №92 в гор. Горький и №9, известный как Уральский завод тяжелого машиностроения.

Горьковчане выпускали М-30 всего один год и изготовили 500 шт, в 1941-1942 году, на заводе освоили изготовление М-30С, варианта гаубицы для установки в СУ-122, но после прекращения ее выпуска орудие больше не производили. УЗТМ продолжал выпуск до 1955 года.

Примечания[править | править код]

  1. 1234567 Проект «Оружие Первой мировой войны»
  2. 1234 [military.wikireading.ru/39574 122-мм гаубица обр. 1910 г. Артиллерия и миномёты XX века. Исмагилов Р. С.]
  3. Глава 3 Дивизионные гаубицы
  4. Широкорад А. Б. Тайны русской артиллерии: Последний довод царей и комиссаров Глава 4. Несравненная Матильда. — Москва, Яуза: Эксмо, 2003. — 480 с. — ISBN 5-8153-0172-8.
  5. Удовлетворение потребности в орудиях. Том II Часть третья. Артиллерийское снабжение. Глава IV. Снабжение русской артиллерии орудиями и боеприпасами во время войны. Е. З. Барсуков. Артиллерия русской армии (1900—1917 гг.)
  6. Таблица 16. Русская армия в Великой войне: Боевое снабжение русской армии в мировую войну. А. А. Маниковский

Конструктивные особенности и изменения в ходе производства

Как и большинство орудий классического типа, дивизионная гаубица обр. 1938 года состоит из следующих элементов:

  1. Ствол, металлическая труба-моноблок, дульного тормоза нет. В канале ствола имеется 36 нарезов.
  2. Казенная часть, с поршневым замком. Ствол ввинчивается в массивный казенник. На него же устанавливается система крепления к лафету.
  3. Лафет(М-30С – тумба)

Составные части лафета:

  • люлька;
  • противооткатные устройства;
  • верхний станок;
  • механизмы наводки;
  • уравновешивающий механизм;
  • нижний станок с раздвижными станинами, там же крепления для шанцевого инструмента и ЗИП;
  • ходовая часть, колеса со штампованными дисками и резиновым цельнолитым бандажом;
  • листовые рессоры;
  • прицельные приспособления;
  • щитовое прикрытие, из нескольких элементов.

Обойменная люлька цапфами помещается в специальные гнезда верхнего станка. В гнездо нижнего станка входит штырь верхнего, изготовленный с амортизаторами вывешивающими верхней станок и облегчающими его поворот. На верхнем станке смонтированы поворотный (слева) и подъемный (справа) механизмы.

Противооткатные устройства состоят из гидравлического тормоза отката (под стволом) и гидропневматического накатника (над стволом). В специальное гнездо независимого (две стрелки) прицела вставлялась панорама Герца, посредством которой ведется стрельба прямой наводкой и с закрытых огневых позиций.

Это отражено в Руководстве службы 1948 г., но без номеров и дат выпуска. Изменения вводились с целью максимального упрощения и удешевления производства. Так примерно в 1945 году клепку на станинах заменили сваркой. Казенник после модернизации увеличили в размерах и повысили его прочность.

Был удален стопор походного положения курка и механизм облегчения заряжания. Изменению подверглись масленки катков люльки и сальники тормоза отката и накатника.

После начала выпуска 152 мм Д-1 унифицировали лафет для двух систем. Менялась конструкция прицелов и панорамы.

Организационно-штатная структура[ | ]

122-мм гаубица обр. 1909/37 гг. в музее г. Хямеэнлинна, Финляндия. Вид сзади Гаубица являлась дивизионным орудием. По штату 1939 года в стрелковой дивизии имелось два артиллерийских полка — лёгкий (дивизион 76-мм пушек и два смешанных дивизиона по две батареи 122-мм гаубиц и одной батарее 76-мм пушек в каждом) и гаубичный (дивизион 122-мм гаубиц и дивизион 152-мм гаубиц), всего 28 штук 122-мм гаубиц. В июне 1940 года в гаубичный полк добавили ещё один дивизион 122-мм гаубиц, всего в дивизии их стало 32 шт. В июле 1941 года гаубичный полк был исключён, число гаубиц сократилось до 16. В этом штате советские стрелковые дивизии прошли всю войну. В гвардейских стрелковых дивизиях с декабря 1942 года имелось 3 дивизиона по 2 батареи 76-мм пушек и одной батарее 122-мм гаубиц в каждом, всего 12 гаубиц. С декабря 1944 эти дивизии имели гаубичный артполк (5 батарей), 20 122-мм гаубиц. С июня 1945 года на этот штат перевели и стрелковые дивизии.

В горнострелковых дивизиях в 1939—1940 годах имелся один дивизион 122-мм гаубиц (3 батареи по 3 орудия), всего 9 гаубиц. С 1941 года вместо него вводится гаубичный артиллерийский полк (2 дивизиона по 3 четырёхорудийных батареи), гаубиц становится 24. С начала 1942 года остаётся только один двухбатарейный дивизион, всего 8 гаубиц. С 1944 года из штата горнострелковых дивизий гаубицы исключены.

В моторизованной дивизии имелось 2 смешанных дивизиона (батарея 76-мм пушек и 2 батареи 122-мм гаубиц в каждом), всего 12 гаубиц. В танковой дивизии имелся один дивизион 122-мм гаубиц, всего 12 шт. В кавалерийских дивизиях до августа 1941 имелось 2 батареи 122-мм гаубиц, всего 8 орудий. С августа 1941 дивизионная артиллерия из состава кавалерийских дивизий была исключена.

До конца 1941 года 122-мм гаубицы были в стрелковых бригадах — одна батарея, 4 орудия.

122-мм гаубицы также входили в состав гаубичных артиллерийских бригад резерва Верховного Главнокомандования (РВГК) (72—84 гаубицы).

Производство [ править ]

Серийное производство гаубиц М-30 началось в 1940 году на заводах № 92 в Горьком и № 9 в Свердловске . Первые участвовали в производстве М-30 только в 1940 году, всего построив 500 штук. Помимо буксируемых гаубиц, завод № 9 производил стволы М-30С для вооружения штурмовых орудий СУ-122 . Для этого было изготовлено около 700 стволов (включая как серийные, так и опытные). Массовое производство продолжалось в 1955 году. [ Необходима ссылка ] В 1950–1960 годах М-30 также производился на польской фирме Huta Stalowa Wola, где он был известен как Wz.1938 .

Производство М-30, шт.
Год1940 г.1941 г.1942 г.1943 г.1944 г.1945 г.1946 г.1947 г.Общее
Произведено, шт.6392 7624 2403 7703 4852 63021020019 266
Год1948 г.1949 г.19501951 г.1952 г.1953 г.1954 г.1955 г.
Произведено, шт.200250300100100280100

Об устройстве

В конструкции гаубицы имеются лафет, ствол, противооткатное устройство и прицельные приспособления. Для орудия предусмотрена ручная подача снарядов. Гаубица Д-30 является артиллерийским орудием с раздельно-гильзовым заряжением. Боевой расчет состоит из шести человек. В орудийном стволе имеются следующие компоненты:

  • труба;
  • казенник;
  • съемный дульный тормоз;
  • зацепляющие крепления (2 шт.);
  • затвор.

На стволе орудия сразу перед щитком – место для расположения противооткатного устройства. Его наличие положительно отразилось на боевой эксплуатации гаубицы. Данное устройство представлено двумя металлическими цилиндрами. Первый из них является гидравлическим тормозом, задача которого заключается в том, чтобы замедлять откат орудия, второй – гидропневматическим накатником. Его функция – сразу после выстрела возвратить ствол в исходную позицию. Как утверждают специалисты, с противооткатным устройством гаубица во время стрельбы обладает хорошей устойчивостью. Кроме того, удалось снизить механическую нагрузку на лафет, что существенно продлевает его эксплуатационный срок. Данный нюанс немаловажен, поскольку орудие обладает большим весом. Лафет гаубицы состоит из люльки, уравновешивающего механизма, верхнего и нижнего станков, приводов, обеспечивающих горизонтальную и вертикальную наводку, колес, подрессоривающих механизмов и специальных креплений. Д-30 оборудована телескопическим и панорамным прицелами.

Где можно увидеть[править]

Файл:Pg3 m30 screenshot 1.jpg Снимок экрана компьютерной игры Panzer General III. Развёрнута часть, вооружённая гаубицей М-30

Ввиду большого количества выпущенных орудий, гаубицы М-30 очень часто попадают в экспозиции военных музеев или используются в качестве орудий-памятников. В Москве её можно увидеть в музее Великой отечественной войны на Поклонной горе и Центральном музее вооружённых сил, в Санкт-Петербурге — в Музее Артиллерии и Инженерных войск. Нижний Новгород, где расположен завод № 92, выпускавший М-30 в 1940 году, до недавнего времени не имел этой гаубицы ни в городских музеях, ни в качестве орудия-памятника. Однако в 2004 году на площади Маршала Жукова был открыт новый мемориальный комплекс, где М-30 установлена как орудие-памятник. Наряду с прочими экспонатами (БТР-60, пушки ЗиС-3 и Д-44) оно пользуется неизменным интересом со стороны детей (поскольку мемориал расположен внутри крупного спального района рядом с детской поликлиникой). В Финляндии это орудие экспонируется в музее Нameenlinna

, в Польше — в Познаньской Цитадели, в Израиле — в музееBeyt-ha-Totchan .
