Легендарный среднетоннажный грузовик ГАЗ-53

АЦУ на базе ГАЗ 53

Одновременно с разработкой автоцистерны велась работа по конструированию машины упрощенного типа. АЦУ на шасси Горьковского автомобильного завода была разработана в Арзамассе в 1970 году. Она получила название 30(53А)-152.

Основное назначение этого автомобиля состояло в доставке к месту пожара боевого расчета, ПТВ и запаса огнетушащих средств. Емкость для воды и бак пенообразователя, по сравнению с обычными автоцистернами на ГАЗ-53, были увеличены. Их объем составил 2600 и 150 литров соответственно. Это были максимально заявленные параметры, в то время как на скорости 80 км/ч рабочий объем уменьшался до 1900 и 100 литров.

Минусом опытного образца АЦУ на ГАЗ 53 считалась малая производительность насоса. В базе автомобиль комплектовался агрегатом центробежного типа Г1Н-40У, дающим 30 л/с. С такими параметрами автоцистерны упрощенной версии использовались при тушении небольших очагов возгорания. Они могли работать как с собственным запасом воды, так и проводить забор из водоема или гидранта. По проекту, АЦУ-30(53А)-152 должна была заменить АЦУ-20(51)-60 на базе ГАЗ 51.

В серийный выпуск эта модель также не пошла. На ее основе позже была разработана АЦУ-10-53А. Этот автомобиль, по сравнению с первой опытной версией, был еще проще. Его производительность была снижена до 10 л/с за счет замены насоса Г1Н-40У агрегатом НШН-600. Модернизация коснулась и принципа тушения, что проявилось в отсутствии бака для пенообразователя. За счет этого удалось добиться увеличения емкости для воды, объем которой составил 4000 л. Бочка для воды располагалась позади однорядной трехместной кабины. В последующем наработки по АЦУ-53А легли в основу автоцистерны  АЦ-30 (53-12)-106Г.

Краткое описание

Двигатель ЗМЗ-511 и его модификации, применяется для установки на грузовые автомобили средней грузоподъемности, такие как – ГАЗ–53, ГАЗ-66, ГАЗ–3307. ЗМЗ-511 – это модернизированный ЗМЗ-53а, 53-11. На ЗМЗ-511 применён ненастроенный одноярусный впускной коллектор, приводящий к пульсациям потока, негативно сказывающиеся на смесеобразовании. Применены головки цилиндров с высокотурбулентными камерами сгорания и винтовыми впускными каналами. Данные гловки обеспечивают степень сжатия 7,6:1, против 6,7:1 у старых двигателей. Двигатель ЗМЗ-513 является модификацией 511-го предназначенной для более сложных условий эксплуатации (для военной техники, для перевозки грузов в сельской местности и в других тяжелых условиях). Двигатель имеет ряд отличий в конструкции, такие как поддон специальной формы под ведущий мост, экранированное исполнение элементов электрооборудования и др. Мощностные и моментные характеристики одинаковые. Двигатель ЗМЗ-513 отличается большим весом – 275 кг.

Конструктивные особенности ГАЗ 53 12

Общие данные

Автомобиль ГАЗ 53 12 имеет следующие габариты:

Вес автомобиля составляет 3200 кг, у полностью груженого ГАЗ 53 12 масса не может превышать 7850 кг. Размер колеи передних колес составляет 1630 мм. Размер колеи задних колес равен 1690 мм, размер берется без учета вторых колес, которые стоят снаружи на задней оси.

Заявленный заводом-изготовителем расход топлива должен составлять 24 литра на 100 км на скорости 40 км в час. Но такая норма на практике не имеет ничего общего с этой цифрой.

Сравнительная таблица расхода топлива автомобилей ГАЗ различных модификаций

Реальный расход топлива получается где-то около 30 литров на 100 км. Стандартный топливный бак рассчитан на 90 литров. Машину заправляли бензином А-76 и А-72. Непонятно, каким топливом сейчас заправляют ГАЗоны, такие марки бензина давно не производят.

Кабина

По тем временам, когда ГАЗ 53 только появился на дорогах страны, его внешний вид казался очень современным и стильным. Но этот вид оставался почти одним и тем же на протяжении всего времени, пока выпускался грузовик. За 30 с лишним лет на кабине лишь менялись местами фары с подфарниками и изменялись габаритные огни, решетка радиатора приобрела другой вид. Собственно говоря, ГАЗ 53. — не супермашина, его основная задача — возить грузы, с чем он справлялся блестяще. Внутри кабина выглядит просто.

Нет никакой отделки пластиком, практически все вокруг железное. Сиденье не разделено на водительское и пассажирское. Оно состоит из двух основных частей — сплошной спинки и самого сиденья, тоже сплошного. Снимаются половинки очень легко. Внизу, под сиденьем, есть место для инструмента и других вещей.

Щиток приборов элементарен:

  • спидометр;
  • амперметр;
  • прибор давления масла;
  • температурный датчик.

А на первых ГАЗ 53 щиток был и того проще — вместо датчиков давления и температуры стояли две сигнальные лампы.

У кабины есть слабое место — быстро подгнивают крылья и подножки, их постоянно приходится подваривать.

Кузов и шасси

Если говорить о базовых моделях, то описать конструкцию кузова можно в нескольких словах.

Конструкция бортового ГАЗ 53 рамная, а непосредственно сам кузов сделан из деревянных досок, скрепленных железных каркасом. Кузов крепился к раме.

Двигатель внутреннего сгорания

Скорее всего, старый 6-цилиндровый двигатель ГАЗ 51 брать во внимание не стоит, он уже безнадежно устарел. А вот ЗМЗ 511 еще раскатывает по дорогам Российской Федерации

Характеристики ЗМЗ 511:

  • восемь цилиндров в v-образном расположении;
  • размер поршня в диаметре 92 мм;
  • ход поршня 80 мм;
  • алюминиевый блок цилиндров;
  • две алюминиевых ГБЦ;
  • объем двигателя 4.24 л;
  • степень сжатия 7,6.

ДВС считается слабым местом в ГАЗ 53. Постоянных нагрузок не выдерживает коленчатый вал, а повышенный расход масла на ЗМЗ 511 является чуть ли не нормой.

Так выглядит двигатель для ГАЗ 53

Еще очень часто подтекал задний сальник.

Течь происходила на стыке сальниковой набивки с резиновыми уплотнителями.

В советское время герметики еще не были широко популярны, поэтому устранить такую неисправность было довольно затруднительно.

Ходовая часть

Ходовая часть легендарного грузовика банально проста. Передняя подвеска легко поддается ремонту, при этом имеет неплохие технические характеристики.

В состав входят:

  • несущая балка;
  • поворотные кулаки шкворневого типа;
  • гидравлические амортизаторы;
  • рессоры.

Задняя подвеска состоит из заднего моста и рессор. Задние рессоры усилены отдельными дополнительными листами. Тормозная система барабанного типа, есть два вакуумных усилителя тормозов.

Трансмиссия

Коробка переключения передач на ГАЗ 53 12 стоит механическая четырехступенчатая. Карданный вал состоит из двух колен, трех крестовин и средней промежуточной опоры. Движение колес осуществляется с помощью заднего моста.

Рулевое управление

Рулевое управление ГАЗ 53 12 состоит из рулевого механизма с червячной передачей, рулевой колонки, рулевых тяг и рулевого колеса. Руль трехспицевый, большой, но тонкий. Рулевая колонка закреплена жестко и не регулируется. В связи с отсутствием гидроусилителя руля вращать рулевое колесо довольно затруднительно, особенно, если автомобиль стоит на месте. С уверенностью можно сказать, что управлять ГАЗ 53 – совсем неженское занятие.

Схема рулевого управления ГАЗ 53

Недостатки поломки и проблемы двигателя ГАЗ 53

В моторе внутреннего сгорания Газ 53 система смазки иногда дает сбои. Падает давление

Автовладелец обращает на это внимание тогда, когда уже поздно. Двигатель перегревается, происходит деформация деталей

Чтобы избежать подобных проблем, необходимо раз в год появляться в сервис-центре, где машине будет оказана первая помощь. Проверены все узлы, установлены новые детали, взамен тех, которые износились.

Частой проблемой Газ 53 является деформация впускного коллектора. Также следом идет течь смазки из заднего коренного подшипника. Из-за чего повышается расход смазывающего средства.

Если транспортное средство эксплуатируется при высоких нагрузках, то возможно образование задиров на шейках коленчатого вала.

Из-за перегрева часто прогорают все прокладки на двигателе. Их тоже нужно менять ежегодно. Временами выгорает выпускной клапан. Это значит, что используется некачественное горючее.

Многие автовладельцы стараются тюнинговать мотор. Тюнинг заключается в установке нового дизельного двигателя ЗМЗ 53, например, от транспортного средства Волга. Преимущества последнего заключаются в следующем:

  • ест мало горючего;
  • жизненный ресурс превышает 400 тысяч километров;
  • легко заменять воздушный фильтр, масляный и топливный фильтрующие устройства;
  • высокий КПД.

Провести смену можно даже в обычном гараже. Для этого потребуется снять старый мотор, переварить крепления на рампе, сменить топливный бачок. Затем устанавливается новая электрическая проводка, конструируют переходники и переделывают карданный вал.

Также делают подтяжку впускного коллектора. Обычно опытные механики проводят процедуру подтяжки после пробега в 2 тысяч километров. Это обязательное условие для старых силовых агрегатов.

Моторное смазывающее средство меняют через 6 тысяч километров. Регулировку клапанов делают после замены ГБЦ. Уровень моторного масла контролируют. Если нужно, то доливают.

Если вовремя не обратить внимание на неисправность мотора и не заменить необходимую деталь, то автовладелец имеет большой шанс потерять силовой агрегат. А на капитальный ремонт двигатель ставят через 250 000 километров

Также обращают особенное внимание на уровень охлаждайки. Особенно это касается летних периодов

Любое понижение жидкости в системе приводит к перегреву мотора. А это значит, что все резиновые прокладки выгорят быстрее, нежели при нормальном уровне охлаждающей жидкости.

Чтобы замерить компрессию, вам понадобится напарник. А также не забудьте приобрести специальный прибор – компрессометр. Чтобы провести процедуру, выкручивают свечи полностью. Открывают дроссельную заслонку и отключают АКБ.

https://youtube.com/watch?v=7lxyB1yCWa0

Двигатель ГАЗ 5441-10

Двигатель ГАЗ 5441-10. дизель с газотурбинным наддувом, с охлаждением наддувочного воздуха. Номинальная мощность, квт (л.с.) при 2600 об/мин – 85 (116) Максимальный крутящий момент, Нм(кгс*м) при 1600 …1800 об/мин – 382(39) Контрольный расход топлива, л/100 км – 17 Рабочий объем, л – 4,15 Диаметр цилиндра, мм – 105 Ход поршня, мм – 120 Степень сжатия – 16:1 Число цилиндров – вертикальное Расположение цилиндров – в ряд распределительного валов, втулки промежуточной шестерни и шестерни привода топливного насоса, шатунный подшипник коленчатого вала пневмокомпрессора, механизм привода клапанов, подшипник вала турбокомпрессора смазываются под давлением Гильзы, поршни, поршневые пальцы, штанги, толкатели и кулачки распределительного вала смазываются разбрызгиванием. Масляный насос 10 шестеренчатого типа, одиосекционный. крепится болтами к крышке первого коренного подшипника. Насос подает масло по патрубкуи каналам блока цилиндров в неразборный масляный фильтр 4 (обозначение фильтра ФМ009-1012005) с бумажным фильтрующим элементом, в котором оно очищается от посторонних примесей. продуктов сгорания и износа. Масляный фильтр снабжен перепускным клапаном В случае чрезмерного засорения фильтрующего элемента или при пуске двигателя на холодком масле, когда сопротивление фильтрующего элемента становится выше 0.13-0.17 МПа 0.3-1.7 кгс/см2). перепускной клапан открывается и масло, минуя фильтровальную бумагу, поступает в масляную магистраль. Перепускной клапан нерегулируемый. Из масляного фильтра очищенное масло поступает в радиатор 1 для охлаждения и. кроме того, по маслоподводящей трубке к подшипнику вала турбокомпрессора 2. В корпусе масляного фильтра имеются редукционный 5 и сливной 6 клапаны. Из масляного радиатора масло поступает в магистраль двигателя. При пуске двигателя непрогретое масло вследствие большого сопротивления масляного радиатора через редукционный (радиаторный) клапан поступает непосредственно в магистраль двигателя, минуя радиатор. Редукционный клапан нерегулируемый. На работающем двигателе категорически запрещается отворачивать пробки редукционного клапана. Сливной клапан отрегулирован на давление 0.25-0.35 МПа(2.5-3.5 кгс/см1) и служит для поддержания необходимого давления масла в главной магистрали двигателя. Избыточное масло сливается через клапан в картер двигателя. Из главной магистрали двигателя по каналам в блоке цилиндров масло поступает ко всем коренным подшипникам коленчатого и распределительного валов От коренных подшипников по каналам в коленчатом вале оно идет ко всем шатунным подшипникам. От первого коренного подшипника масло по специальным каналам поступает к втулкам промежуточной шестерни и шестерни привода топливного насоса, а также к топливному насосу. Детали клапанного механизма смазываются маслом, поступающим от заднего подшипника распределительного вала по каналам в блоке и головке цилиндров, сверлению в четвертой стойке коромысел во внутреннюю полость оси коромысел и через отверстие к втулке коромысла, от которой по каналу идет на регулировочный винт и штангу. К пневмокомпрессору масло поступает из главной магистрали по сверлениям в блоке цилиндров и специальному маслопроводу Из компрессора масло сливается в картер двигателя. Уход ум системой смежен Ежедневно перед выездом следует проверять уровень масла в двигателе. Он должен быть между метками на щупе (ближе к верхней метке). Одновременно с заменой масла в двигателе необходимо заменить масляный фильтр (обозначение фильтра ФМ009-1012005). При установке фильтра на корпус к* смазать резиновую уплотнительную прсжле ку моторным маслом и завернуть фил* После касания прокладкой корпуса до** путь фильтр еще на 3/4 оборота Устано* фильтра проводить только усилием рук Cистема охлаждения Схема системы охлаждения двигателя пр веденана рис 2 80. Охлаждение двигатегг жидкостное с принудительной циркуляр охлаждающей жидкости от центробехнх насоса. Температуру охлаждающей жидкости системе контролируют по дистанционно* термометру, датчик которого установлен в в ловке блока цилиндров На двигателе тза предусмотрено место для установки даг-шл корпусе термостата Кроме того, в ко*^и ции приборов есть сигнализатор, загораем* ся красным светом при повышении темперу ры охлаждающей жидкости до 105 *С

Линейка автомобилей ГАЗ-53

Поскольку конструкция машины оказалась крайне удачной, инженеры ГАЗ её активно модифицировали для большего соответствия конкретным задачам. Среди модификаций, получивших наибольшее распространение среди потребителей, целесообразно упомянуть следующие версии:

  • Ф — модификация, оснащенная форсированным двигателем;
  • А — модернизированная версия с грузоподъемностью 4 тонны;
  • Н — военная разновидность, оснащенная дополнительными элементами и топливным баком увеличенной емкости;
  • 53-19 — версия, работающая на сжиженном газе.

Обязательно почитайте: Ломовоз с манипулятором: устройство, характеристики

Также заслуживает упоминания ГАЗ53 Б самосвального типа, а также ассенизаторская машина на основе модели. При этом существует и множество других, менее распространенных модификаций, которые имеют узкую специализацию либо выпускались небольшим тиражом.

Обслуживание

Силовой агрегат внутреннего сгорания имеет довольно неплохой рабочий ресурс и выносливость. За счет этого водитель может передвигаться на своем авто несколько лет и не думать о ремонте или замене деталей.

Если вы хотите получить еще больший ресурс, то необходимо проводить всевозможное обслуживание. Это не только будет поддерживать технические характеристики силового агрегата, но и позволит забыть о финансовых затратах:

  1. Необходимо регулярно менять моторное масло, как правило, каждые 6 тысяч километров пройденного пути. Специалисты рекомендуют использовать исключительно минеральный тип или полусинтетику. Дело в том, что такие масла подходят на все волги и уазы;
  2. Также требуется периодически подтягивать головку блока цилиндров и крепления впускного коллектора, так называемого паука. Специалисты рекомендуют проделывать данную процедуру каждые 1000 – 2000 километров. Если вы заменили прокладки ГБЦ или произвели ремонт, то тут же подтяните все болты и ремни. В остальных случаях проверка осуществляется каждые 30 тысяч километров. Также хочется отметить, что подтяжка осуществляется исключительно на холодном двигателе;
  3. Проверять уровень воды и охлаждающей жидкости. Данный процесс рекомендуется проделывать каждый день, особенно в летний период времени. Ведь если вы этого не сделаете, то могут возникнуть проблемы в виде перегрева силового агрегата. На все это потребуется очень много денег, что очень плохо. Это касается и тех, у кого двигатель Газ 53 на уаз. Дело в том, что в данном случае система охлаждения является больным местом;
  4. Не стоит забывать про регулировку клапанов. От этого зависит не только работоспособность двигателя, но и величина компрессии. Стоит отметить, что качественная система газораспределения не требует каждодневного обслуживания. Как правило, регулировка проводится после замены прокладок головки блока цилиндров и во время появления неприятного стука;
  5. Далее следует проверять уровень масла в поддоне двигателя внутреннего сгорания. Это касается водителей на волге и уазе. Проверка необходима для того, чтобы все механизмы получали свою порцию качественного масла и не выходили из строя. Если уровень недостаточен, то обязательно долейте моторного масла. В противном случае двигатель выйдет из строя. Также необходимо проверять приборы и датчики. Они должны показывать реальные цифры и не отклоняться;
  6. Немаловажным является и внешний осмотр автомобиля. Во время данного действия может обнаружиться течь масла. Специалисты говорят, что течь является основной проблемой двигателя ЗМЗ 53.

Если вы хотите, чтобы транспортное средство прослужило долгое время, то проводите диагностику и обслуживание. Необходимо сразу же ликвидировать проблемы и всевозможные поломки.

Также необходимо разбирать силовой агрегат, чтобы добраться до самого сердца. Сборка двигателя Газ 53 осуществляется при помощи набора ключей и специального опыта.

Чтобы заменить масло необходимо проделать следующие операции:

  • Открутить крышку горловины;
  • Снять пробку сливного отверстия и дать старому маслу вытечь;
  • Прикрутить пробку обратно;
  • Во время слива нужно быть очень осторожным. Дело в том, что масло очень горячее и можно обжечь кожу;
  • Отсоединить фильтр и поменять его на новый;
  • Заполнить немного масла в полость фильтра;
  • Заливаем качественное моторное масло до необходимого уровня;
  • Запустить силовой агрегат и дать ему поработать некоторое время. Это необходимо для того, чтобы масло попало на все механизмы;
  • Проверяем подтекания и уровень масла. В случае необходимости можно долить его.

Обслуживание и ремонт

Из-за длительной эксплуатации, износа и амортизации деталей грузовик может выйти из строя и требовать проведения восстановительных мероприятий. Ремонтные работы выполняются на СТО или самостоятельно при наличии знаний по механике и кинематике грузовых автомобилей, а также согласно руководству по эксплуатации.

Неисправности двигателя и его ремонт

Текущий ремонт двигателя ГАЗ-53 осуществляется при следующих неисправностях:

  • стук в двигателе;
  • пониженная компрессия в цилиндрах;
  • сбой в работе одного из цилиндров (мотор троит);
  • шум водяного насоса;
  • течь охлаждающей жидкости из контрольного отверстия;
  • быстрый перегрев агрегата;
  • увеличенный расход масла;
  • пониженное или повышенное давление масла.

Капитальный ремонт двигателя проводится по завершении эксплуатационного ресурса или износе деталей. В капремонт входят:

  • расточка коленвала под размеры вкладышей;
  • замена изношенных запчастей;
  • шлифование и притирание клапанов;
  • осмотр кулачкового распределительного вала, шатунно-поршневой группы, зубчатого соединения масляного насоса, диска сцепления.

Срок службы мотора зависит от качества ремонтируемых деталей и правильного проведения приработки трущихся поверхностей.

Ремонт помпы

Ремонт помпы ГАЗ-53 выполняется при наличии таких симптомов:

  • течь охлаждающей жидкости через сальник крыльчатки водяного насоса;
  • большой люфт вала в подшипниках;
  • закипание жидкости при недолгой работе мотора.

Неисправности устраняются заменой уплотняющей шайбы, манжет сальника и подшипника валика.

Регулировка клапанов

Регулировка клапанов ГАЗ-53 проводится при увеличении расхода топлива, понижении оборотов мотора и выявлении характерных шумов в карбюраторе и выхлопной трубе. При усилении нагрузки зазор на клапане распредвала становится больше. Чтобы отрегулировать клапаны, нужно поршень первого цилиндра подтянуть к верхней мертвой точке (ВМТ) с помощью зубчатого указателя. Рекомендуемый зазор составляет 0,25-0,3 мм. Процесс проводят регулировочным винтом и щупом 0,25 мм.

Регулировка карбюратора

Регулировка карбюратора своими силами заключается в измерении и проверке зазоров между дроссельной и воздушной заслонками и их корпусами, малой частоты вращения коленвала на режиме холостого хода мотора, настройке угла открытия заслонки дросселя при полностью закрытой воздушной заслонке.

Как выставить зажигание

Нестабильная работа системы зажигания приводит к таким неисправностям, как:

  1. Греется катушка.
  2. Пробой в кабелях высокого напряжения.
  3. Подгорание крышки на раздатке.
  4. Прострел свечей.

При появлении хлопков во впускном коллекторе необходимо установить зажигание на ГАЗ по меткам. Инструкция по установке зажигания на ГАЗ-53 выглядит так:

  1. Поршень в цилиндре 1 устанавливают в ВМТ и совмещают метки.
  2. Коленвал проворачивают против часовой стрелки до совмещения метки «9» на указателе с чертой на шкиве.
  3. Откручивают болт верхнего элемента коллектора.
  4. Подключают первый контрольный кабель к кузову, второй — к прерывателю.
  5. Включают зажигание.
  6. Прерыватель проворачивают до момента размыкания контактов.
  7. Затягивают крепежный болт, ставят крышку и ротор.
  8. На противоположной стороне свечу на цилиндре 1 подключают к кабелю высокого напряжения, оставшиеся провода — по схеме 1-5-4-2-6-3-7-8.

Технические характеристики

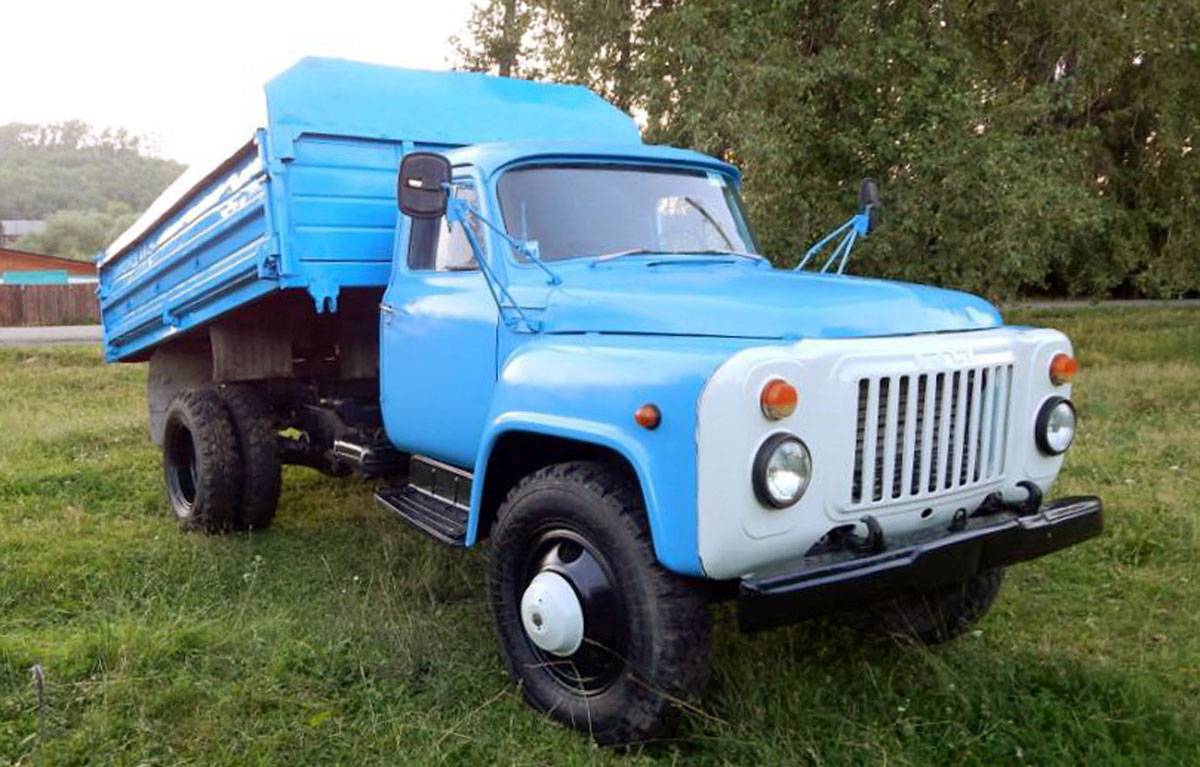

ГАЗ-53 – это среднетоннажный заднеприводной самосвал с колёсной формулой 4х2 и грузоподъёмностью 4,5 тонны. Машина оснащалась двигателем ЗМЗ-53-11 мощностью до 120 л.с., топливным баком на 90 литров. Расход топлива составлял 24 л/100 км. Радиус разворота (колея переднего внешнего колеса) – 8 м.

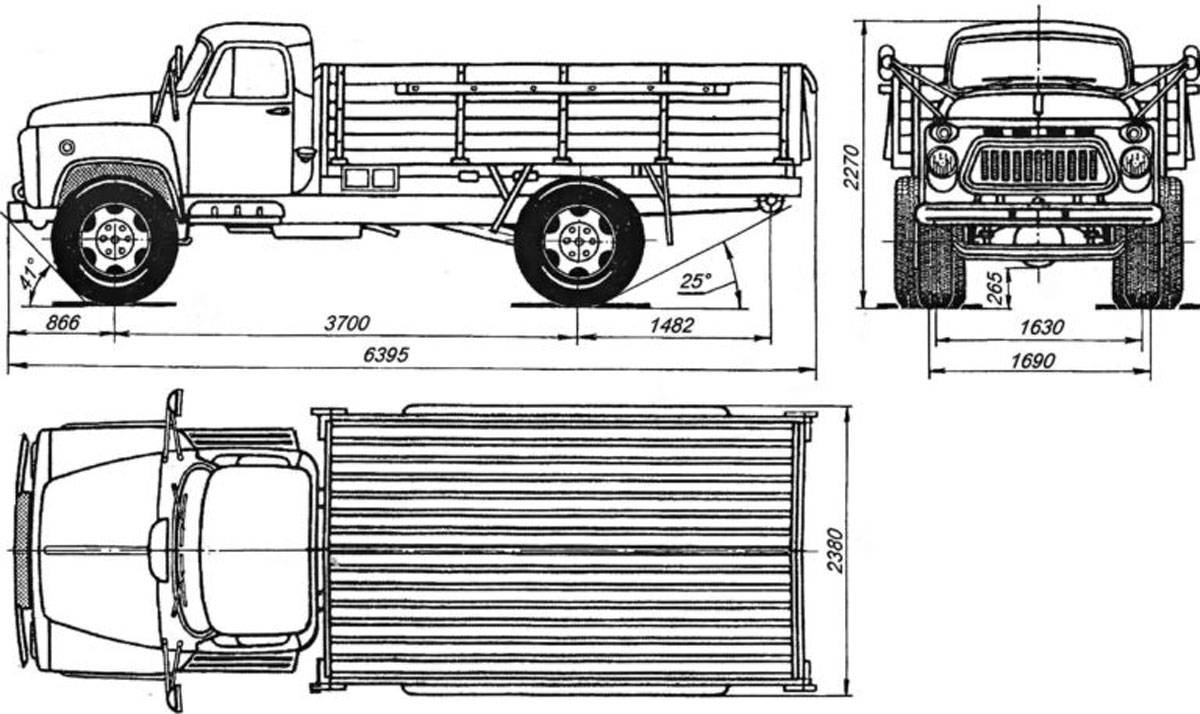

Габаритные размеры самосвала ГАЗ-53:

  • Длина – 6,39 м
  • Ширина – 2,38 м
  • Высота – 2,27 м
  • Колёсная база – 3,7 м
  • Колея передних/задних колёс – 1,63м / 1,69м
  • Клиренс – 265 мм
  • Объём кузова – 5 куб.м
  • Размеры грузовой платформы (д*ш) – 3,74м * 2,17м
  • Высота бортов – 68 см.
  • Размер шин – 8,25-20 дюймов

Двигатель

На ГАЗ 53 устанавливался четырёхтактный карбюраторный мотор ЗМЗ-53-11. Это 8-мицеиндровый V-образный двигатель мощностью 120 л.с. при 3200 об/мин. Цилиндры располагались под углом 90° и имели следующий порядок работы: 1–5–4–2–6–3–7–8. Механизм газораспределения размещался сверху. Рабочий объём двигателя составлял 4254 см³, степень сжатия – 6,7.

Блок цилиндров отливался из алюминиевого сплава Ал-4, а поршни – из Ал-30. Коленчатый вал и сёдла клапанов были из чугуна. Впускные и выпускные клапаны изготавливались из сильхромовой стали, причём выпускные заполнялись натрием для лучшего теплоотвода. Распределительный вал кованный, из углеродистой стали.

Смазка двигателя происходила как самотёком, так и под давлением. Шестерёнчатый маслонасос имел привод от распределительного вала. Система охлаждения ёмкостью 22 литра приводилась в действие водяной помпой.

Топливовоздушная смесь готовилась карбюратором К-126. Мотор работал на бензине А-76. Марка свечей зажигания – А11-У.

Коробка передач

Трёхходовая КПП имела четыре передачи переднего хода, и одну – заднего. Третья и четвёртая скорости оснащались синхронизаторами.

На машине установлено однодисковое сцепление сухого типа.

Кабина

Двухдверная кабина полностью сделана из металла и рассчитана на двух человек – водителя и пассажира (экспедитора). Спального места нет. Единое сиденье легко снималось, и под ним находилось пространство для хранения инструментов.

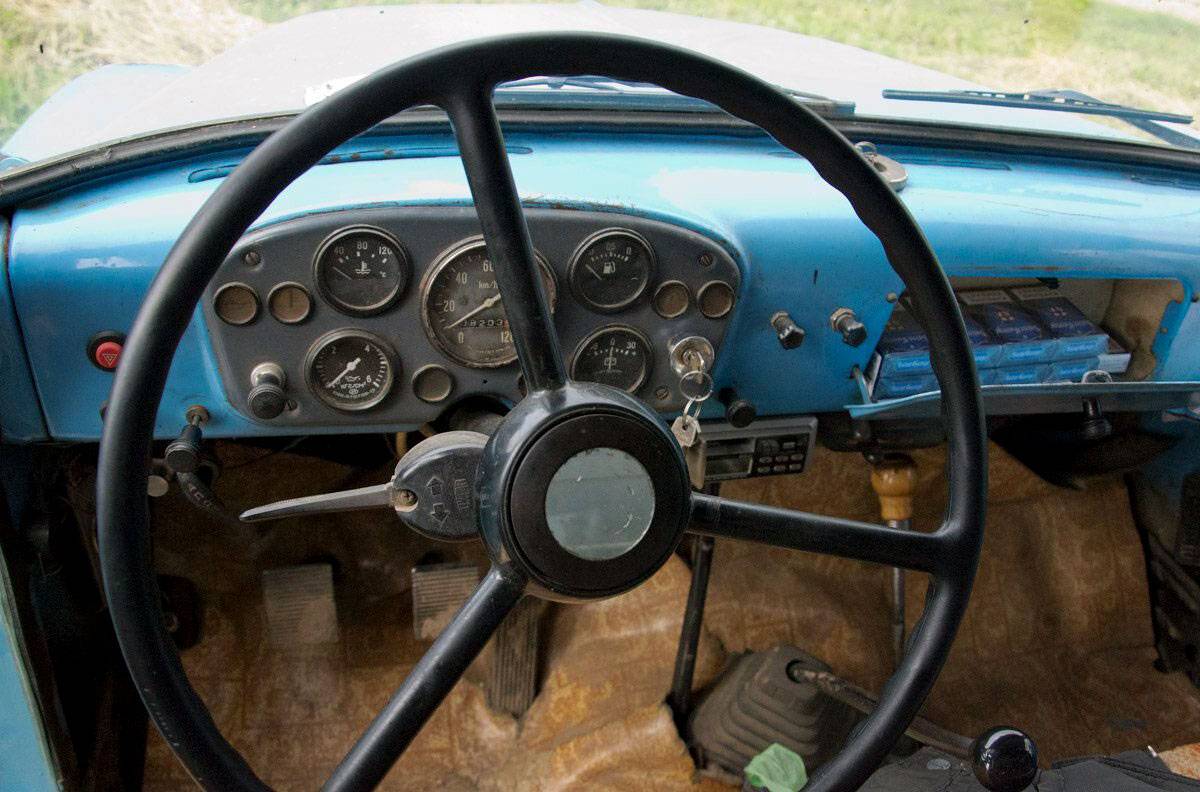

На приборном щитке располагаются:

  • спидометр;
  • указатель давления масла;
  • амперметр;
  • датчик температуры.

В ГАЗ-53Ф вместо амперметра и прибора масляного давления устанавливались сигнальные лампочки. Первые ГАЗ-53А оборудовались часами.

Справа от ручки КПП находился рычаг управления кузова. Он имел два положения: «подъём» и «нейтрально».

Самосвальное оборудование

ГАЗ-53 использовался для перевозки сыпучих или навальных материалов, которые при разгрузке не требуют привлечения подсобных рабочих. Такое решение позволяло повысить производительность и экономить время. Самосвал выпускался в двух вариантах: с опрокидыванием кузова назад или вбок.

Гидроцилиндр, поднимающий и опускающий цельнометаллическую кузовную платформу, состоял из трёх плунжерных секций с уплотнительными кольцами для предотвращения загрязнения. Жидкость в цилиндр нагнеталась шестерёнчатым насосом, который приводился в действие коробкой отбора мощности.

Управление самосвальным оборудованием осуществлялось краном с тремя клапанами:

  1. Клапан опускания кузова – перепускает масло из гидроцилиндра в масляный бак при выключении насоса.
  2. Предохранительный клапан – не допускает повышения давления в системе выше максимального уровня 120 кгс/см².
  3. Обратный клапан – препятствует самопроизвольному опусканию кузова.

Управление поднятием и опусканием кузова осуществлялось из водительской кабины.

Самосвал ГАЗ-53: технические характеристики

Ремонтопригодный и в меру надежный ГАЗ-53 с самосвальным механизмом продолжает работать в частных и коммерческих хозяйствах. Достаточно прочный кузов оснащается автоматическим устройством подъема. Зависимая рессорная подвеска обеспечивает жесткость хода, которая на переднем мосту смягчается телескопическими амортизаторами. На автомобиле используется тормозной механизм барабанного типа. Гидроусилитель руля отсутствует, что усложняет управление.

К недостаткам машины специалисты относят малый ресурс сцепления, что влияет на плавное начало движения. Крепление кардана требует постоянного внимания, так как гайки в местах соединения с шарнирами постоянно откручиваются. Одна из главных проблем — текущий сальник коленвала. Электрооборудование машины не отличается надежностью. ГАЗ-53 с загруженным кузовом плохо адаптирован для движения по разбитым дорогам.

Двигатель и трансмиссия

На протяжении долгого периода серийного выпуска ГАЗ-53 самосвал оснащался различными моторами. Первым силовым агрегатом стал двигатель ГАЗ-11 , 6-цилиндровый 82-сильный мотор, дополненный четырехступенчатой трансмиссией. Автомобиль, укомплектованный такими узлами, разгонялся до 74 км/ч, имел максимальную грузоподъемность 3,5 тонны и расходовал от 22 до 25 л топлива на 100 км.

На следующих модификациях ГАЗ-53 с индексом А устанавливались моторы ЗМЗ-53. Шестицилиндровый двигатель выдавал 115 л.с. мощности и дополнялся четырехступенчатой коробкой переключения передач. Максимальная скорость движения машины достигла 85 км/ч, грузоподъемность и расход топлива не изменились. В 1983 году выпуск таких машин был завершен.

Последний ГАЗ-53-12 оснащался силовым агрегатом ЗМЗ-511. Восьмицилиндровый мотор выдавал 120 л.с. мощности. На максимальной скорости машина расходовала 25-30 литров топлива на 100 км. Грузоподъемность техники увеличилась до 4,5 тонн.

«Прожорливые» силовые агрегаты считаются одной из основных проблем эксплуатации ГАЗ-53. Однако советское машиностроение решило эту проблему. На автомобиль можно установить дизельный двигатель Д-245. Агрегат окупается по грубым подсчетам за 40 тысяч километров.

Некоторые модели ГАЗ-53 выпускались с газобаллонным оборудованием и могли работать на метане. Мощность такой техники составляла 100-105 л.с., а максимальная скорость достигала 80 км/ч.
