Советская 152-мм пушка 2А36 «Гиацинт-Б» 1976 года – самая мощная в мире колесная, буксируемая артиллерийская система

Модернизация

В конце 60-ых годов в СССР началась очередная смена поколений вооружения. Создавались новые самолеты, танки, модернизировалось стрелковое оружие, улучшался флот. Не обошли подобные изменения и артиллерию.

Тогда на вооружении у “богов войны”, именно так называли артиллеристов еще со времен Первой мировой войны, самой ходовой была полевая пушка М-46, которая с течением времени стала вызывать все больше и больше нареканий. Ее мощность уже не соответствовала мировым стандартам, 130-мм патрон уже больше не был самым боеспособным, а неповоротливая конструкция доставляла все больше и больше хлопот в современной армии, где мобильность ценилась больше всего.

Также на руку не играла невозможность транспортировки орудия обычными машинами и тягачи, что было уже совсем муветоном и полной технической отсталостью от конкурентов. Поэтому в конце 60-ых было решено начать работы над созданием принципиально нового артиллерийского оружия, которое бы смогло не просто заменить М-46, но и задать новые стандарты подобного вооружения.

Модернизация[править | править код]

Снаряды от орудия 2А36 «Гиацинт-Б» 406-й отдельной артиллерийской бригады ВМС Украины.

2А36М «Дилемма-2А36»править | править код

Российская 152-мм модифицированная буксируемая пушка.

Стоящие сегодня на вооружении 2А36 модернизированы и оснащены дополнительно:

  • Аккумуляторная батарея
  • Блок спутниковый приёмник
  • антенный блок

Самоориентирующая гироскопическая углоизмерительная система
ЭВМ
механический датчик скорости

2А53 «Гиацинт-БК-1»править | править код

Советская опытная 152-мм буксируемая пушка. Отличается картузным заряжанием. Разработана в конструкторском бюро Завода имени Ленина

152-мм пушка 2А36 «Гиацинт-Б»

В ноябре 1968 г. СКВ Пермского машиностроительного завода начало разработку новой 152-мм пушки с повышенной дальностью стрельбы. Она проектировалась с самого начала в двух вариантах — буксируемая под обозначением 2А36 «Гиацинт-Б» и ее вариант 2А37 для самоходной артиллерийской установки 2С5 «Гиацинт». Опытные образцы пушек проходили полигонные испытания в 1971-1972 гг., серийное производство их было завершено в 1976 г., они поступили на вооружение советских артиллерийских бригад и дивизий. Буксируемая пушка 2А36 «Гиацинт-Б» экспортировалась в Финляндию и Ирак.

«Гиацинт-Б» имеет ствол-моноблок, длина которого с дульным тормозом составляет 54 калибра. Дульный тормоз многокамерный, щелевого типа, отличается высокой эффективностью, он поглощает до 53% энергии отката. Остальную часть энергии отката воспринимают противооткатные устройства — гидравлический тормоз отката (канавочного типа) и пневматический накатник, смонтированные над стволом и откатывающиеся вместе с ним. Наибольшая длина отката составляет 950 мм, наименьшая — 730 мм. Дульная энергия гаубицы равна 20,95 мегаджоулей.

В конструкции пушки использован горизонтальный клиновой затвор с пюлуавтоматикой скалочного типа. Он обеспечивает скорострельность до б выстрелов в минуту. Процесс заряжания упрощен благодаря наличию досылателя, приводимого в действие гидропневматическим аккумулятором.

Смонтированные на верхнем станке лафета подъемный и поворотный механизмы секторного типа позволяют наводить орудие на цель в вертикальной плоскости в диапазоне углов от -2° до +57°, угол горизонтального обстрела равен 50°.

На верхнем станке смонтированы также пневматический уравновешивающий механизм толкающего типа и щитовое прикрытие, защищающее состоящий из восьми человек расчет от пуль и осколков артиллерийских снарядов и мин.

Нижний станок лафета выполнен по двухстанинной схеме с поддоном. При переводе в боевое положение орудие опускается на поддон, что значительно повышает его устойчивость при стрельбе и соответственно улучшает кучность стрельбы.

Ходовая часть — двухосная с подрессориванием. Пушка буксируется грузовым автомобилем КрАЗ-4556 (6×6) или гусеничным артиллерийским тягачом АТ-С, при этом допускается достаточно высокая скорость передвижения.

Стрельба из пушки ведется разработанными специально для нее выстрелами раздельно-гильзового заряжания. Основным является выстрел ВОФ39 с осколочно-фугасным снарядом ОФ-29. Этот снаряд весит 46 кг и содержит 6,73 кг мощного взрывчатого вещества A-IX-2. С учетом скорострельности пушки 6 выстрелов в минуту это означает, что батарея из восьми орудий способна в течение минуты обрушить на цель около 2,2 тонны стали и взрывчатки.

Стрельба ведется четырьмя переменными зарядами (полным, уменьшенным, первым и вторым), обеспечивающими дальность 28,5-14,8 км. К пушке разработан также выстрел ЗВОФ86 с активно-реактивным снарядом ОФ-59, способным поражать цель на дальности до 30-33 км. Кроме того, в боекомплект пушки входит кумулятивный противотанковый и дымовой снаряды. Имеются также сведения о наличии в составе боекомплекта «Гиацинта-Б» выстрела с ядерным боеприпасом малой мощности 0,1-2 кт.

В стадии разработки находятся кассетный снаряд 30-13 с осколочными боевыми элементами, кассетные снаряды с самоприцеливающимися боевыми элементами, оснащенными датчиками цели, а также снаряды-постановщики активных и пассивных.

Источники информации

  1. https://www.sudden-strike.ru/news/detail.php?ID=4329

Боевое применение

Практическая эксплуатация в условиях Афганистана показала, что за одну минуту подготовленный и обученный расчет может произвести порядка пяти-шести выстрелов. Вообще, отзывы военных об этом оружии весьма лестные: мощность и прекрасная баллистика снарядов позволяли гарантированно уничтожать практически любое укрепление противника.

Заметим, что в тех условиях артиллеристам приходилось очень нелегко, так как визуального контроля цели практически никогда не было, а изменчивая горная погода сильно осложняла даже стрельбу прямой наводкой. Тогда же «Гиацинты» заслужили у наших военных признание, благодаря своей высокой надежности: даже после нескольких десятков выстрелов, произведенных одновременно, пушки были готовы к дальнейшему бою.

Отметим, что 152-мм гаубица «Гиацинт» довольно активно использовалась нашими войсками в обеих чеченских кампаниях. Боевая мощь этого орудия неоднократно сослужила добрую службу, так как с его помощью можно было без особенного труда разрушить позицию боевиков, даже если они закреплялись в массивных бетонных зданиях. Несколько залпов прямой наводкой – и от ДОТов оставалась только гора строительного щебня.

«Гиацинт» – САУ для артиллерийских дуэлей.

В конце пятидесятых годов в Советском Союзе были свёрнуты почти все работы по разработке новых и совершенствованию имеющихся образцов артиллерийских систем. Это привело к значительному отставанию нашей ствольной артиллерии от образцов, принимаемых на вооружение в США и других странах НАТО. Особенно большой разрыв получился в областях дальнобойных артиллерийских систем, тяжёлых и самоходных орудий.

Время показало, что роль незаслуженно забытых у нас образцов вооружения в современных условиях не только не уменьшилась, а, наоборот, существенно возросла.

Американцы гораздо раньше наших стратегов осознали значение и роль дальнобойных и тяжёлых самоходных артиллерийских систем. В 1961 вооружённые силы США получают самоходные гаубицы калибров 105, 155 и 203 мм (соответствующие индексы: М 108, М 109, М 110) и пушку М 107 калибра 175 мм.


Многочисленные конструктивные недостатки М 107, проявившиеся в ходе её эксплуатации (особенно во время войны во Вьетнаме), низкая фактическая живучесть стволов и стремление к унификации боеприпасов привели к тому, что в конце семидесятых годов данной артиллерийской системе заменили ствол и появилась гаубица калибра 203 мм М 110А2.


Ответом советской оборонки на появление М 107, правда существенно запоздавшим, стала самоходная пушка 2С5 калибра 152 мм с красивым именем «Гиацинт». Данная артиллерийская система разрабатывалась ПМЗ (пермским машиностроительным заводом) с декабря 1968 года. Работы параллельно велись сразу по двум направлениям: самоходный «Гиацинт — С» и буксируемый «Гиацинт — Б» варианты. Главное ракетно-артиллерийское управление (ГРАУ) присвоило данным образцам индексы 2А37 и 2А36 соответственно. Для данной артиллерийской системы были разработаны специальные боеприпасы. Взаимозаменяемых выстрелов у других 152 мм артиллерийских систем в Советской амии не было.


К апрелю 1971 года два экспериментальных «Гиацинта» (условное наименование баллистические установки) были готовы к проведению полномасштабных испытаний. Однако отсутствие боеприпасов заставило перенести испытания, которые провели с сентября 1971 по март 1972 года.


На САУ был установлен, затем снят и вновь установлен пулемёт калибра 7,62 мм. Варианты Б и С с пушками раздельно-гильзового заряжания полностью были отработаны к апрелю 1972 года. Параллельно создавался вариант «Гиацинт — БК», имевший пушку картузного заряжания 2А43. Но приняли первый вариант. В 1976 году САУ «Гиацинт» была принята на вооружение и начала поступать в войска.

Операторы

Гильзы Гиацинта.

  • Азербайджан Азербайджан — 18 2А36, по состоянию на 2016 год
  • Армения Армения — 26 2А36, по состоянию на 2020 год
  • Белоруссия Белоруссия — 48 2А36, по состоянию на 2020 год. По другим данным не состоит на вооружении.
  • Грузия Грузия — 3 2А36, по состоянию на 2020 год
  • Молдавия Молдавия — 21 2А36, по состоянию на 2020 год
  • Россия Россия: 1100 2А36 на хранении, по состоянию на 2017 год Сухопутные войска — некоторое количество на вооружении 68-го армейского корпуса
  • Береговые войска — 50 2А36, по состоянию на 2020 год

Туркмения Туркмения — 6 2А36, по состоянию на 2020 год
Украина Украина:

  • Сухопутные войска — 180 2А36, по состоянию на 2020 год

Морская пехота — некоторое количество 2А36, по состоянию на 2016 год
Узбекистан Узбекистан — 140 2А36, по состоянию на 2016 год

Бывшие операторы

  • СССР СССР — перешли к образовавшимся после распада государствам
  • Ирак Ирак — 180 2А36 поставлено из СССР в период с 1986 по 1988 годы
  • Казахстан Казахстан — 180 2А36, по состоянию на 2012 год
  • Финляндия Финляндия — 24 2А36 поставлено из СССР в 1989 году, использовались под обозначением K-89

САУ 2С5 Гиацинт-С – видео

https://youtube.com/watch?v=gNJYYQDxkGA

Боеприпасы для орудий разрабатывались специально, поскольку взаимозаменяемых с «Гиацинтом» выстрелов в Советской Армии еще не было. Первая опытная партия машин «Гиацинт-С» была выпущена в 1976 г. Практически сразу же началось серийное производство этих самоходок. Самоходка призвана вести борьбу с тяжелой самоходной артиллерией и с танками противника, осуществлять противодействие неприятельским батареям, уничтожать долговременные огневые точки и полевые сооружения, а также подавлять тылы и пункты управления противоположной стороны.

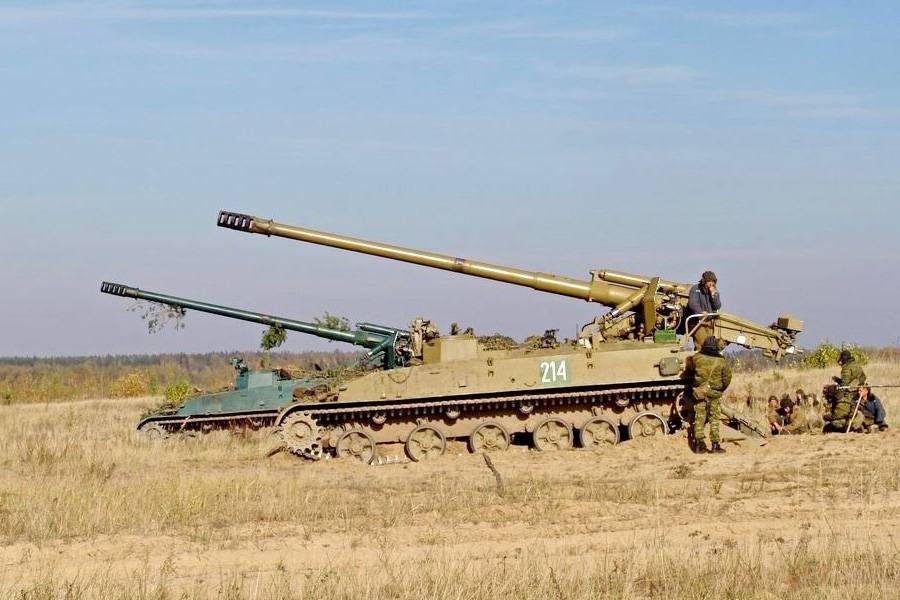

САУ получила гусеничное шасси, аналогичное шасси 2СЗ «Акация». Машина относится к типу открытых установок, поэтому орудие смонтировано на корме шасси без башни. Дополнительную устойчивость «Гиацинту» придает откидная опорная плита, поэтому вести огонь на ходу практически невозможно.

2С5 имеет сравнительно небольшие размеры, поэтому ее легко транспортировать, в том числе и по воздуху. Бронированный корпус защищает экипаж от пуль и осколков. Самоходка имеет хорошую проходимость, маневренность, поэтому на ней легко сменить занимаемую позицию. Кроме того, посредством встроенного бульдозерного оборудования она способна быстро вырыть себе окоп. Для перехода из походного положения в боевое машине требуется всего около 4 мин.

Артиллерийскую часть самоходки «Гиацинт» составляет 152-мм пушка 2А37, ствол который состоит из моноблочной трубы, казенника и дульного тормоза, навинченного на трубу и поглощающего энергию отдачи на 53%. Орудие имеет полуавтоматический затвор. Досылка производится в два приема с помощью цепного досылателя с электроприводом: снаряд, потом гильза. Применение механизма заряжания позволило повысить скорострельность пушки до б выстрелов в минуту. Угол ее наведения в горизонтальной плоскости составляется 30′, а в вертикальной — варьируется от -2,5 до +58″.

Боекомплект орудия включает 30 выстрелов раздельно-гильзового заряжания, в том числе осколочно-фугасные снаряды нового типа с улучшенной аэродинамической формой, активно-реактивные снаряды и корректируемые «Краснополь» с полуактивной лазерной системой самонаведения. По западным печатным источникам, в боекомплект машины входит также выстрел с ядерным боеприпасом малой мощности 0,1—2 кт. Кроме того, в России ведутся разработки совершенно новых 152-мм снарядов. Боекомплект пушки находится внутри корпуса. Снаряды и заряды подаются из самоходку вручную, а завершает цикл заряжания электромеханическая машина.

Орудие оборудовано секторными подъемным и поворотным механизмами, а также пневматическим толкающим уравновешивающим устройством. Пушка вращается с помощью станка, укрепленного на штыре шасси. Она имеет также легкий щит, прикрывающий наводчика и часть механизмов от пуль, мелких осколков и воздействия дульной газовой волны при стрельбе. Наведение орудия производится с помощью прицельных приспособлений, таких как механический прицел БМ-21 с панорамой ПГ-1М и оптический прицел ОП4М-90А.

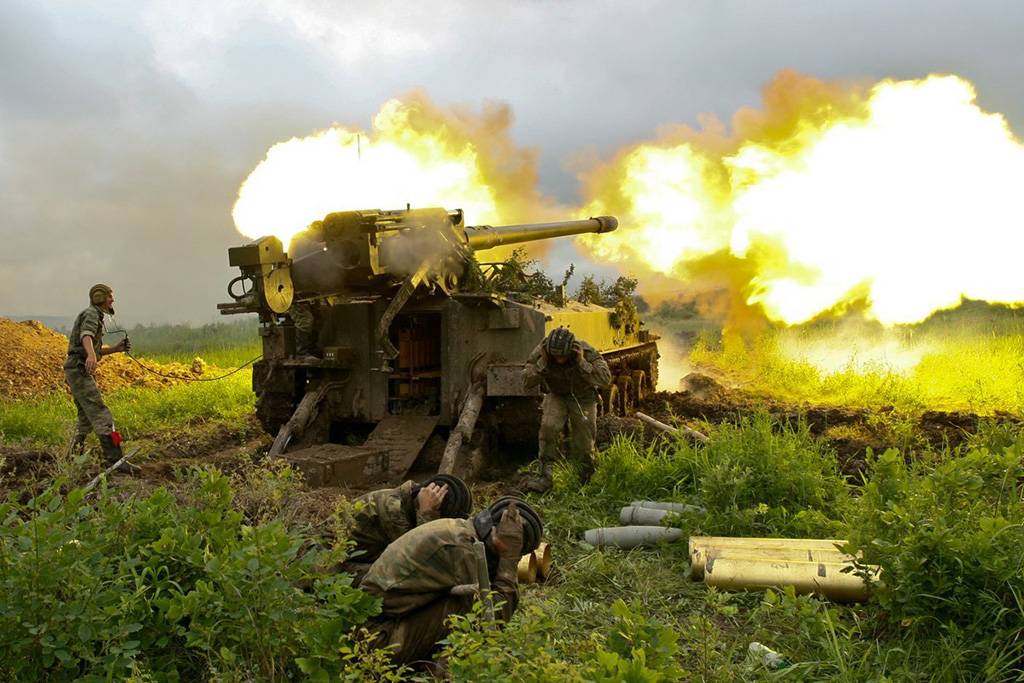

2С5 «Гиацинт» прекрасно зарекомендовал себя в процессе эксплуатации в частях и прекрасно проявила себя во время боевых действий в Афганистане. Надежная, легкая и подвижная, она не раз получала хорошие отзывы на международных выставках оружия. Несмотря на то что пушка уже несколько устарела, она тем не менее является самым дальнобойным орудием российского производства, уступая только 203-мм самоходной пушке 2С7 «Пион».

Организационная структура

Самоходная пушка 2С5 поступала на вооружение артиллерийских полков и бригад общевойсковых армий Сухопутных войск СССР на замену пушкам М-46 и М-47. Каждая артиллерийская бригада насчитывала 5 дивизионов (4 пушечно-самоходных артиллерийских и 1-разведывательный), каждый артиллерийский дивизион состоял из трёх батарей. Артиллерийские батареи состояли из шести самоходных орудий 2С5 (итого 18 орудий в дивизионе), однако в некоторых дивизионах имелось по 4 батареи из 6-ти 152-мм орудий или по 3 восьмиорудийных батареи (то есть 24 орудия в дивизионе).

Боевое применение

Боевое крещение самоходная пушка 2С5 приняла во время войны в Афганистане. 152-мм осколочно-фугасные снаряды позволяли гарантировано уничтожать любое укрепление противника. Ограниченно применялись в составе батальонных тактических групп в Первую чеченскую кампанию.

Боеприпасы

Стрельба из пушки ведётся разработанными специально для неё выстрелами раздельно-гильзового заряжания.

  • ВОФ39 с осколочно-фугасным снарядом ОФ-29. Этот снаряд весит 46 кг и содержит 6,73 кг мощного взрывчатого вещества A-IX-2.
  • ЗВОФ86 с активно-реактивным снарядом ОФ-59, способным поражать цель на дальности до 33,5 км
  • 3ВБ6 выстрел с ядерным боеприпасом малой мощности 0,1-2 кт (запрещены)
  • кассетный снаряд 3О-13 с осколочными боевыми элементами, кассетные снаряды с самоприцеливающимися боевыми элементами, оснащёнными датчиками цели, а также снаряды-постановщики активных и пассивных радиопомех.
  • также кумулятивный противотанковый и дымовой снаряды.

Боевое применение

Впервые гаубица-пушка МЛ-20 воевала в Монголии, во время боев на реке Халхин-Гол её снаряды сносили укрепления японских пехотных частей и артиллерийские батарей. Затем была Зимняя война и ДОТЫ-«миллионники» линии Маннергйма.

Именно там эта гаубица впервые опробовала себя в качестве пушки, бившей прямой наводкой по амбразурам замаскированных и неприступных бетонных укреплений. Уже тогда успели произвести полторы тысячи гаубиц-пушек МЛ-20, а затем началась Великая Отечественная война.

Во время ВОВ МЛ-20 использовалась в корпусной артиллерии для обеспечения артиллерийской подготовки на участках прорыва, для уничтожения важных или трудноподавимых целей. Для контрбатарейной стрельбы.

Это одно из наиболее сложных направлений ведения огня, требующее высокого качества расчетов и точности стрельбы. Корректировка в этом случае производится по данным предоставленным звуковой артиллерийской разведкой.

В артиллерии РГК гаубицы-пушки поддерживали все стратегически важные операции, уничтожали живые силы противника, вели артподготовку, уничтожали опорные пункты и фортификационные сооружения противника.

Кроме того захваченные немцами МЛ-20 обеспечивали оборону их «Атлантического вала».

Примечания[править | править код]

  1. Чеботарёв С. И. . artofwar.ru (12 марта 2012). Дата обращения: 24 мая 2016.
  2. Бешкарев А. И. . artofwar.ru (5 мая 2016). Дата обращения: 24 мая 2016.
  3. Антипов А. В. Лев Рохлин: Жизнь и смерть генерала.. — М.: Эксмо-Пресс. — 418 с. — ISBN 5-04-001676-X.
  4. . ОБСЕ (6 мая 2016). Дата обращения: 22 мая 2016.
  5.  (недоступная ссылка). Мотовилихинские заводы” ОАО (2013). Дата обращения: 19 августа 2018.
  6. Military Balance 2020, p.185
  7. The Military Balance 2016. — P. 178.
  8. The Military Balance 2016. — P. 182.
  9. The Military Balance 2016. — P. 184.
  10. The Military Balance 2016. — P. 188.
  11. The Military Balance 2017. — P. 210.
  12. . Пресс-служба Восточного военного округа (23.05.2017). Дата обращения: 24 июля 2017.
  13. The Military Balance 2016. — P. 194.
  14. The Military Balance 2016. — P. 203.
  15. ↑ The Military Balance 2016. — P. 205.
  16. The Military Balance 2016. — P. 208.
  17. The Military Balance 2012. — P. 255.
  18. Рузаев С.В. Артиллерийские системы из коллекции музея военной техники УГМК. — Екатеринбург: Уральский рабочий, 2017. — 80 с. — 1000 экз. — ISBN 978-5-85383-687-7.

Где можно увидеть

  • Россия Россия — Музей отечественной военной истории в деревне Падиково Истринского района Московской области.
  • Россия Россия — Мемориальный парк «Победа» в городе Чебоксары.
  • Россия Россия — Музей пермской артиллерии (музей истории ПАО «Мотовилихинские заводы»), Пермь, ул. 1905 года, д. 20.
  • Россия Россия — Военно-исторический музей артиллерии, инженерных войск и войск связи, Санкт-Петербург, Петроградский район, Александровский парк, 7.
  • Россия Россия — Музей военной техники УГМК в Верхней Пышме Свердловской области.
  • Россия Россия — Выставочная площадка возле Музея бронетанковой техники в п.г.т. Прохоровка Белгородской области

История создания

В СКВ Пермского машиностроительного завода еще в ноябре 1968 года началась разработка новой 152-мм пушки с повышенной дальностью стрельбы. Она проектировалась с самого начала в двух вариантах — буксируемая под обозначением 2А36 или «Гиацинт-Б» и ее вариант 2А37 для самоходной артиллерийской установки 2С5 или «Гиацинт-С».

Опытные образцы пушек проходили полигонные испытания в 1971—1972 годах, на вооружение Советского Союза пушка была поставлена в 1976 году.

Даже на сегодняшний день 152-мм пушка 2А36 полностью отвечает современным требованиям: обладает большой огневой мощью, надежна и мобильна, может транспортироваться на любые расстояния железнодорожным, водным и воздушным транспортом, способна выполнять сложные задачи во всех видах общевойскового боя.

По данным иностранных военных экспертов, пушка 2А36 (в буксируемом варианте) обладает наибольшей дальностью стрельбы (40 км — активно-реактивным снарядом) изо всех артиллерийских систем аналогичного калибра (152 мм), когда-либо принятых на вооружение в Союзе ССР и России с середины XX века, уступая в этом отношении лишь 203-мм САУ 2С7 или «Пион» (47,5 км — активно-реактивным снарядом).

Основные технические сведения

Так называется буксируемая пушка советского производства, калибр которой составляет 152 мм. Соответственно, относится к категории крупнокалиберной артиллерии. Эта техника предназначается для подавления и полного уничтожения вражеской пехоты, артиллерии и боевой бронетехники противника на марше, а также для разрушения укрепленных командных пунктов и мест компактного сосредоточения сил врага.

Как и прочая аналогичная советская техника, гаубица «Гиацинт» может успешно эксплуатироваться в широком диапазоне погодных и климатических условий. Чтобы не быть голословными, приведем конкретный пример. Так, на испытаниях она показала достойные результаты при стрельбе в условиях температуры окружающего воздуха от −50 °C до +50 °C. Данное орудие стоит на вооружении войск Российской Федерации, а также прочих стран, ранее входивших в состав СССР. Кроме того, гаубица «Гиацинт» имеется на вооружении армии Финляндии.

Конструкция 152-мм пушки-гаубицы Д-20

152-мм пушка-гаубица Д-20 – артиллерийское орудие в составе полевой артиллерии, в котором сочетаются свойства пушки и гаубицы (с преобладанием «пушечных» свойств). По сравнению с пушкой, пушка-гаубица имеет меньшую длину ствола и большие углы возвышения ствола. По сравнению с гаубицей, у пушки-гаубицы большая дальность стрельбы.

Ствол пушки-гаубицы Д-20 состоит из трубы, казенника, обоймы и дульного тормоза. Затвор вертикальный клиновой, с полуавтоматикой механического типа. Лафет пушки-гаубицы Д-20 заимствован от пушки Д-74 различаются только профилем веретена тормоза отката и диаметром передней обоймы.

Тормоз отката гидравлический, веретенного типа, с пружинным компрессором, заполнен стеолом-М. Накатник гидропневматический, заполнен стеолом-М. Цилиндры тормоза отката и накатника закреплены в обойме ствола и откатываются вместе с ним. Станины сварные, коробчатого типа. Для перекатывания орудия на короткие расстояния имеются подхоботовые катки, торсионное подрессоривание при стрельбе с колес не выключалось. Основные колеса заимствованы с грузового автомобиля ЯАЗ.

Подъемный механизм пушки-гаубицы Д-20 имеет один сектор, обеспечивающий угол вертикальной наводки от -5 до +63 град. Поворотный механизм винтового типа, расположен с левой стороны орудия, угол горизонтального наведения составляет 58 град. Уравновешивающий механизм пневматический, толкающего типа, состоит из двух одинаковых колонок. На нижнем станке закреплен поддон, который в боевом положении являлся опорой системы, колеса при этом вывешиваются.

Прицельные приспособления состояли из механического прицела С-71 с артиллерийской панорамой и прицела прямой наводки ОП-2–97.

Транспортировка 152-мм пушки-гаубицы Д-20

Тактико-технические характеристики 2А36 Гиацинт-Б

— Принят на вооружение: 1975 — Конструктор: Мотовилихинские заводы — Разработан: с 1968 по 1975 — Производитель: Мотовилихинские заводы — Годы производства: с 1975 по 1989 — Всего выпущено: 2543

— Экипаж (расчёт), чел.: 8

Вес 2А36 Гиацинт-Б

— 9760 кг

Размеры 2А36 Гиацинт-Б

— Длина, мм: 12 300..12 920 — Длина ствола, мм: 7562 — Ширина, мм: 2788 — Высота, мм: 2760

— Калибр, мм: 152,4 — Затвор: клиновый — Лафет: колёсный с раздвижными станинами

— Угол возвышения: -2,5..+57 — Угол поворота: -25..+25

Скорострельность 2А36 Гиацинт-Б

— 5..6 выстрелов/мин

Дальность стрельбы 2А36 Гиацинт-Б

— Прицельная дальность, м: 30 500 (ОФС) — Максимальная дальность, м: 40 000 (АР ОФС)

— Начальная скорость снаряда, м/с: 945 — Прицел: ПГ-1М, ОП4М-90А

— Тип тягача: КамАЗ-63501АТ — Клиренс, мм: 475 — Скорость возки по шоссе, км/ч: 35..80.

Примечания

  1. После введения правительством СССР буквенных индесов для машиностроительных производств в 30-х гг., эти индексы стали использоваться в наименовании изделий, разработанных на этих производствах. Индекс «Бр» был присвоен (г. Сталинград), а изделия стали называться Бр-3, Бр-5 и т. д.
  2. 123456789Широкорад А. Б. Энциклопедия отечественной артиллерии. — Мн.: Харвест, 2000. — 1156 с.
  3. Широкорад А. Б. Северные войны России. — М.: АСТ, 2001. — 848 с. ISBN 5-17-009849-9
  4. Обеспеченность Красной армии вооружением и боеприпасами накануне Великой Отечественной войны (неопр.) . Архивировано 27 января 2011 года.
  5. Иванов А. Артиллерия СССР во Второй мировой войне. — СПб.: Нева, 2003. — 64 с.
  6. Коломиец М., Свирин М. Курская дуга. — М.: Экспринт НВ, 1998. — 80 с. ISBN 5-85729-011-2
  7. Исаев А. В. Берлин 45-го. Сражение в логове зверя. — М.: Яуза, Эксмо, 2007. — 720 с. ISBN 978-5-699-20927-9
  8. https://vif2ne.ru/nvk/forum/0/print/1841892.htm Архивировано 13 августа 2011 года. Данные по расходу боеприпасов советской артиллерии, опубликованные историком А. Исаевым на форуме vif2ne.ru
  9. Известно достаточное количество примеров, когда вооружённый конфликт выигрывала сторона с менее удачными, но более многочисленными образцами вооружения по сравнению с противником.
  10. Широкорад А. Б. Бог войны Третьего рейха. — М.: АСТ, 2002. — 576 с.
  11. Сапун-гора. Путеводитель/Музей героической обороны и освобождения Севастополя. — Симферополь: ПолиПРЕСС, 2006. — 160 с.

История[править]

В СКВ Пермского машиностроительного завода ещё в ноябре 1968 года началась разработка новой 152-мм пушки с повышенной дальностью стрельбы. Она проектировалась с самого начала в двух вариантах — буксируемая под обозначением 2А36 “Гиацинт-Б” и её вариант 2А37 для самоходной артиллерийской установки 2С5 “Гиацинт”.

Главный конструктор — Ю. Н. Калачников.

Опытные образцы пушек проходили полигонные испытания в 1971 – 1972 годах, на вооружение Советского Союза пушка была поставлена в 1976 году.

Даже на сегодняшний день 152-мм пушка 2А36 полностью отвечает современным требованиям: обладает большой огневой мощью, надёжна и мобильна, может транспортироваться на любые расстояния железнодорожным, водным и воздушным транспортом, способна выполнять сложные задачи во всех видах общевойскового боя.

По данным иностранных военных экспертов, пушка 2А36 (в буксируемом варианте) обладает наибольшей дальностью стрельбы (40 км — активно-реактивным снарядом) изо всех артиллерийских систем аналогичного калибра (152 мм), когда-либо принятых на вооружение в СССР и России с середины XX века, уступая в этом отношении лишь 203-мм САУ 2С7 “Пион” (47,5 км — активно-реактивным снарядом).

ТТХ

  • Калибр, мм: 152
  • Максимальная дальность стрельбы, км: ОФС — 24,7; ОФС с газогенератором — 28,5
  • Минимальная дальность стрельбы, км: 6,5
  • Скорострельность, выстр./мин.: 7
  • Начальная скорость ОФС при температуре заряда 15 °C, м\с: 810
  • Давление в УМ при угле возвышения ствола 0° Мпа (кгс/см2): 9,5±0,5 (95±5)
  • Угол возвышения, град.: −3…+70
  • Угол горизонтального наведения, град.: −27…+28
  • Кучность стрельбы:
    • По дальности, Вд/Х мак: 1/363
    • По боку, Вб, м: 11
  • Масса ОФС, кг: 43,56
  • Масса заряда (дальнобойного) кг: 12,05
  • Масса гаубицы в походном положении кг: 7000
  • Масса ствола кг: 2599
  • Масса дульного тормоза кг: 170
  • Длина гаубицы в походном положении мм: 12700
  • Ширина гаубицы: 2500
  • Высота гаубицы: 2950
  • Длина ствола с дульным тормозом мм: 8130
  • Длина направляющей части канала ствола мм: 6184
  • Число нарезов: 48
  • Максимальная скорострельность, выстрел/мин: 7
  • Высота линии огня мм: 1330
  • Предельная длина отката на дальнобойном заряде мм: 1000
  • Объём зарядной каморы, л: 16
  • Количество жидкости в тормозе отката, л: 17,5
  • Количество жидкости в кожухе люльки, л: 10,5
  • Количество жидкости в накатнике Мпа (кгс/см2): 5,5±0,25 (55±2,5)
  • Количество жидкости в мультипликаторах накатника л: 1,0
  • Дорожный просвет мм: 400
  • Ширина колеи мм: 2150
  • Время перевода гаубицы из походного положения в боевое, мин: 2—2,5
  • Скорость буксирования по грунтовым дорогам км/ч: 60
  • Боевой расчёт, чел.: 8

Характеристики снарядов

Следует заметить, что специально для «Гиацинт-Б» в свое время были разработаны особые выстрелы для раздельно-гильзового заряжания. Связано это было с тем, что перед конструкторами ставились довольно сложные задачи и жесткие условия. Они должны были создать оружие, обладающее достаточной подвижностью и мобильностью при высокой боевой мощи. Кроме того, пушку должны были обслуживать на более трех-четырех человек. Так давайте же перечислим все основные типы снарядов, которые может использовать «Гиацинт». Гаубица, фото которой есть в статье, стреляет следующими видами боеприпасов:

  • Модель ВОФ39. Стандартный выстрел, в конструкцию входит осколочно-фугасный заряд ОФ-29. Общий вес составляет 46 килограммов, из них 6,73 кг приходятся на особо мощное взрывчатое вещество марки A-IX-2.
  • Тип ЗВОФ86. Интересен тем, что в конструкции имеется активно-реактивный снаряд модели ОФ-59, при помощи которого можно уверенно поражать цель на дистанциях до 33,5 километров.
  • Был также разработан специальный ядерный снаряд невысокой мощности (0,1-2 кг). Нужно отметить, что в настоящий момент подобные боеприпасы запрещены целым рядом конвенций. Впрочем, все равно нужно иметь в виду, что гаубица «Гиацинт», характеристика которой приводится нами в статье, может вести огонь такими боеприпасами. Это делает ее крайне грозным оружием среди всего многообразия ствольной артиллерии.
  • Выстрел кассетного типа 3О-13. Может снаряжаться осколочными поражающими элементами, в настоящий момент имеются кассетные снаряды, в которых используются самостоятельно наводящиеся на цель поражающие элементы. Высокие боевые характеристики достигаются за счет использования современных датчиков цели. Сравнительно недавно были разработаны снаряды, которые могут быть использованы для создания активных радиопомех, препятствующих наведению вражеской артиллерии на цель.
  • Имеется также противотанковый кумулятивный выстрел (стрельба только прямой наводкой), а также дымовые снаряды.

Боеприпасы

2А36 на буксире за тягачом КамАЗ-63501АТ «Медведь» Стрельба из пушки ведётся разработанными специально для неё выстрелами раздельно-гильзового заряжания.

  • ВОФ39 с осколочно-фугасным снарядом ОФ-29. Этот снаряд весит 46 кг и содержит 6,73 кг мощного взрывчатого вещества A-IX-2.
  • ЗВОФ86 с активно-реактивным снарядом ОФ-59, способным поражать цель на дальности до 33,5 км
  • 3ВБ6 выстрел с ядерным боеприпасом малой мощности 0,1-2 кт (запрещены)
  • кассетный снаряд 3О-13 с осколочными боевыми элементами, кассетные снаряды с самоприцеливающимися боевыми элементами, оснащёнными датчиками цели, а также снаряды-постановщики активных и пассивных радиопомех.
  • также кумулятивный противотанковый и дымовой снаряды.

Краткая историческая справка


Разработка нового типа вооружения началась еще в 1968 году, в Перми. Перед разработчиками с самого начала была поставлена одна задача: сделать новую пушку, характеристики которой бы превосходили существовавшие на тот день аналоги. С самого начала было начато проектирование сразу двух типов установок. первая — буксируемая гаубица «Гиацинт 2А36», вторая — модель 2А37. Последняя пушка предназначалась для монтирования на самоходную артиллерийскую установку с аналогичным названием. Первоначально главным конструктором был назначен талантливый инженер Ю. Н. Калачников. Нужно заметить, что первые стреляющие образцы пушек были показаны уже в 1971-1972 годах. На вооружение Советской армии она начала поставляться к 1976 году. Почему же был выбран столь малый калибр для орудия «Гиацинт»? Гаубица 240 мм была бы эффективнее в плане боевой мощи, вот только для транспортировки такого монстра пришлось бы разрабатывать специальный тягач.

Служба и боевое применение

Организационная структура

Самоходная пушка 2С5 поступала на вооружение артиллерийских полков и бригад армий Сухопутных войск СССР на замену пушкам М-46 и М-47. Каждая артиллерийская бригада насчитывала 5 дивизионов (4 пушечно-самоходных артиллерийских и 1-разведывательный), каждый артиллерийский дивизион состоял из трёх батарей. Артиллерийские батареи состояли из шести самоходных орудий 2С5 (итого 18 орудий в дивизионе), однако в некоторых дивизионах имелось по 4 батареи из 6-ти 152-мм орудий или по 3 восьмиорудийных батареи (то есть 24 орудия в дивизионе).

Служба

Самоходные пушки 2С5 состояли на вооружении следующих формирований:

Боевое применение

Боевое крещение самоходная пушка 2С5 приняла во время войны в Афганистане. 152-мм осколочно-фугасные снаряды позволяли гарантировано уничтожать любое укрепление противника. Ограниченно применялись в составе батальонных тактических групп в Первую чеченскую кампанию. В 2014 году в ходе вооружённого конфликта САУ 2С5 украинских вооружённых сил были переброшены на восток Украины, где к началу сентября 2014 года 2 самоходные пушки 2С5 были захвачены силами ЛНР и ДНР.

Операторы

  • Азербайджан — 18 2А36, по состоянию на 2020 год
  • Армения — 26 2А36, по состоянию на 2016 год
  • Белоруссия — 48 2А36, по состоянию на 2016 год. По другим данным не состоит на вооружении.
  • Грузия — 3 2А36, по состоянию на 2016 год
  • Молдавия — 21 2А36, по состоянию на 2016 год
  • НКР — ~50 единиц 2А36 по состоянию на 2016 год
  • Россия: 1100 2А36 на хранении, по состоянию на 2017 год
    • Сухопутные войска — некоторое количество на вооружении 68-го армейского корпуса
    • Береговые войска — 50 2А36, по состоянию на 2016 год
  • Туркмения — 6 2А36, по состоянию на 2016 год
  • Украина:
    • Сухопутные войска — 180 2А36, по состоянию на 2016 год
    • Морская пехота — некоторое количество 2А36, по состоянию на 2016 год
  • Узбекистан — 140 2А36, по состоянию на 2016 год

Бывшие операторы

  • СССР — перешли к образовавшимся после распада государствам
  • Ирак — 180 2А36 поставлено из СССР в период с 1986 по 1988 годы
  • Казахстан — 180 2А36, по состоянию на 2012 год
  • Финляндия — 24 2А36 поставлено из СССР в 1989 году, использовались под обозначением K-89
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
