Авиационные бомбы: устройство и основные виды

Конструкция

Основная статья: Малокалиберный фугасный снаряд

Фугасные снаряды обладают наиболее тонкостенными оболочками, высоким коэффициентом наполнения, высокой относительной массой разрывного заряда и малой относительной массой снаряда.

По конструктивному оформлению фугасные снаряды наземной артиллерии средних калибров бывают цельнокорпусными, с привинтной головкой или ввинтным дном и очком под головной взрыватель, а снаряды крупных калибров — со сплошной головной частью, ввинтным дном и очком под донный взрыватель или с привинтной головкой и ввинтным дном и очком под головной взрыватель. Снаряды крупных калибров, кроме того, могут иметь два очка: под головной и донный взрыватели; применением двух взрывателей обеспечиваются безотказность действия и полнота разрыва снаряда.

Авиабомбы, особенности их конструкции и классификация

Авиационная бомба – это тип боеприпаса, который состоит из корпуса, стабилизатора, снаряжения и одного или нескольких взрывателей. Чаще всего корпус имеет овально-цилиндрическую форму с конической хвостовой частью. Корпуса осколочных, фугасных и осколочно-фугасных авиационных бомб (ОФАБ) изготовлены таким образом, чтобы при взрыве давать максимальное количество осколков. В донной и носовой частях корпуса обычно находятся специальные стаканы для установки взрывателей, некоторые виды бомб имеют и боковые взрыватели.

Взрывчатые вещества, которые используются в авиационных бомбах, весьма различны. Чаще всего это тротил или его сплавы с гексогеном, аммонийная селитра и др. В зажигательных боеприпасах боевая часть заполнена зажигательными составами или горючими жидкостями.

Для подвески на корпусе авиабомб имеются специальные ушки, исключения составляют боеприпасы малого калибра, которые размещаются в кассетах или связках.

Стабилизатор предназначен для обеспечения устойчивого полета боеприпаса, уверенного срабатывания взрывателя и более эффективного поражения цели. Стабилизаторы современных авиабомб могут иметь сложную конструкцию: коробчатую, перистую или цилиндрическую. Авиабомбы, которые применяются с малых высот, часто имеют зонтичные стабилизаторы, раскрывающиеся сразу после сброса. Их задача – замедлить полет боеприпаса, чтобы дать возможность летательному аппарату отойти на безопасное расстояние от точки взрыва.

Современные авиационные бомбы оснащаются разными типами взрывателей: ударного действия, неконтактные, дистанционные и др.

  • основные;
  • вспомогательные.

Основные авиационные бомбы предназначены для непосредственного поражения различных целей.

Вспомогательные способствуют решению той или иной боевой задачи или же они используются при подготовке войск. К ним относятся осветительные, дымовые, агитационные, сигнальные, ориентирно-морские, учебные и имитационные.

Основные авиационные бомбы можно разделить по типу поражающего воздействия, которое они наносят:

  1. Обычные. К ним относятся боеприпасы, начиненные обычным взрывчатыми или зажигательными веществами. Поражения целей происходит за счет взрывной волны, осколков, высокой температуры.
  2. Химические. К этой категории авиационных авиабомб относятся боеприпасы, начиненные химическими отравляющими веществами. Химические бомбы никогда масштабно не применялись.
  3. Бактериологические. Начинены биологическими возбудителями различных заболеваний или же их носителями и также никогда не использовались масштабно.
  4. Ядерные. Имеют ядерную или термоядерную боевую часть, поражение происходит за счет ударной волны, светового излучения, радиации, электромагнитной волны.
  • фугасными;
  • осколочно-фугасными;
  • осколочными;
  • фугасными проникающими (имеют толстый корпус);
  • бетонобойными;
  • бронебойными;
  • зажигательными;
  • фугасно-зажигательными;
  • отравляющими;
  • объемно-детонирующими;
  • осколочно-отравляющими.

Это список можно продолжить.

К основным характеристикам авиабомб относятся: калибр, показатели эффективности, коэффициент наполнения, характеристическое время и диапазон условий боевого применения.

Одной из главных характеристик любой авиабомбы является ее калибр. Это масса боеприпаса в килограммах. Довольно условно бомбы делятся на боеприпасы малого, среднего и крупного калибра. К какой именно группе относится та или иная авиабомба во многом зависит от ее типа. Так, например, стокилограммовая фугасная бомба относится к малому калибру, а ее осколочный или зажигательный аналог – к среднему.

Коэффициент наполнения – это отношение массы взрывчатого вещества бомбы к ее общему весу. У тонкостенных фугасных боеприпасов он выше (примерно 0,7), а у толстостенных – осколочных и бетонобойных бомб – ниже (примерно 0,1-0,2).

Характеристическое время – параметр, который связан с баллистическими свойствами бомбы. Это время ее падения при сбросе с летательного аппарата, летящего горизонтально со скоростью 40 м/с, с высоты 2 тыс. метров.

Ожидаемая эффективность также довольно условный параметр авиационных бомб. Он отличается для разных типов этих боеприпасов. Оценка может быть связана с размером воронки, количеством очагов пожаров, толщиной пробитой брони, площадью зоны поражения и др.

Диапазон условий боевого применения показывает характеристики, на которых возможно проведение бомбометания: максимальную и минимальную скорость, высоту.

Основные характеристики авиабомб

  • Калибр — номинальная масса авиабомбы с установленными геометрическими размерами, выраженная в килограммах или фунтах (в России и СССР до начала 1930-х гг. — в пудах). Для авиабомб СССР и России калибр указывается в условном обозначении бомбы после наименования типа.
  • Коэффициент наполнения — отношение массы снаряжения (взрывчатого вещества) к полной массе бомбы. Он изменяется в интервале от 0,058 (БрАБ-200ДС) — 0,069 (АО-10сч обр. 1940 г.) до 0,83 (GBU-43/B). Наибольший коэффициент наполнения у фугасных бомб поверхностного взрыва, наименьший — у реактивных (с ракетным ускорителем) бронебойных и осколочных.
  • Аэродинамические характеристики авиабомбы, определяются её баллистическим коэффициентом. В СССР и России эталонной характеристикой определяющей этот коэффициент, принято значение характеристического времени падения авиабомбы — время падения авиабомбы, сброшенной в горизонтальном полёте носителя на скорости 40 м/с и высоте 2000 метров.
  • Показатели эффективности поражения авиабомб:
    • Частные — определяющие конкретный характер ущерба для цели: радиус и глубина воронки взрыва, толщина пробиваемой бомбой брони, радиус осколочного поражения, площадь зоны поражения для фугасных бомб и др.
    • Обобщённые — определяющие необходимое количество попаданий в цель для его уничтожения или вывода из строя на заданное время, приведённую площадь поражения и т. д.
  • Эксплуатационные характеристики — диапазон условий применения авиабомб: минимальные и максимальные значения скорости, высоты, угла пикирования и времени полёта; условия хранения, транспортировки, объём подготовки к боевому применению и т. д.

«Эти боеприпасы ещё пригодятся»

На текущий момент специалисты «Эры» и «Сухого» повысили точность применения ОФАБ-250-270 для истребителя-бомбардировщика Су-34. Согласно результатам испытаний точность бомбометания увеличилась в два-три раза, достигнув плановых показателей.

Также по теме


«Создать хаос в системе ПВО противника»: какими возможностями будет обладать новый российский беспилотный комплекс

В России разрабатывается беспилотный боевой авиационный комплекс «Стая-93». Проект изделия был представлен на выставке…

ОФАБ-250-270 — свободнопадающая осколочно-фугасная авиабомба, предназначенная для поражения живой силы, военной техники, неукреплённых наземных объектов. Боеприпас может сбрасываться с высоты до 16 км. Круговое вероятное отклонение (фактически отражает показатель точности) составляет от 30 до 150 метров.

Масса ОФАБ-250-270 — 266 кг, взрывчатого вещества — 94 кг. При детонации в радиусе 50 м бомба рассеивает около 11,5 тыс. осколков. Данный боеприпас активно применялся в Сирии самолётами оперативно-тактической (Су-24М, Су-25, Су-34) и дальней (Ту-22М3) авиации.

Дмитрий Корнев заявил, что совместный проект «Эры» и «Сухого» имеет большое значение как с военной точки зрения, так и с экономической. Повышение точности неуправляемых бомб позволит ВКС эффективно решать боевые задачи в конфликтах низкой интенсивности с минимальными финансовыми затратами.

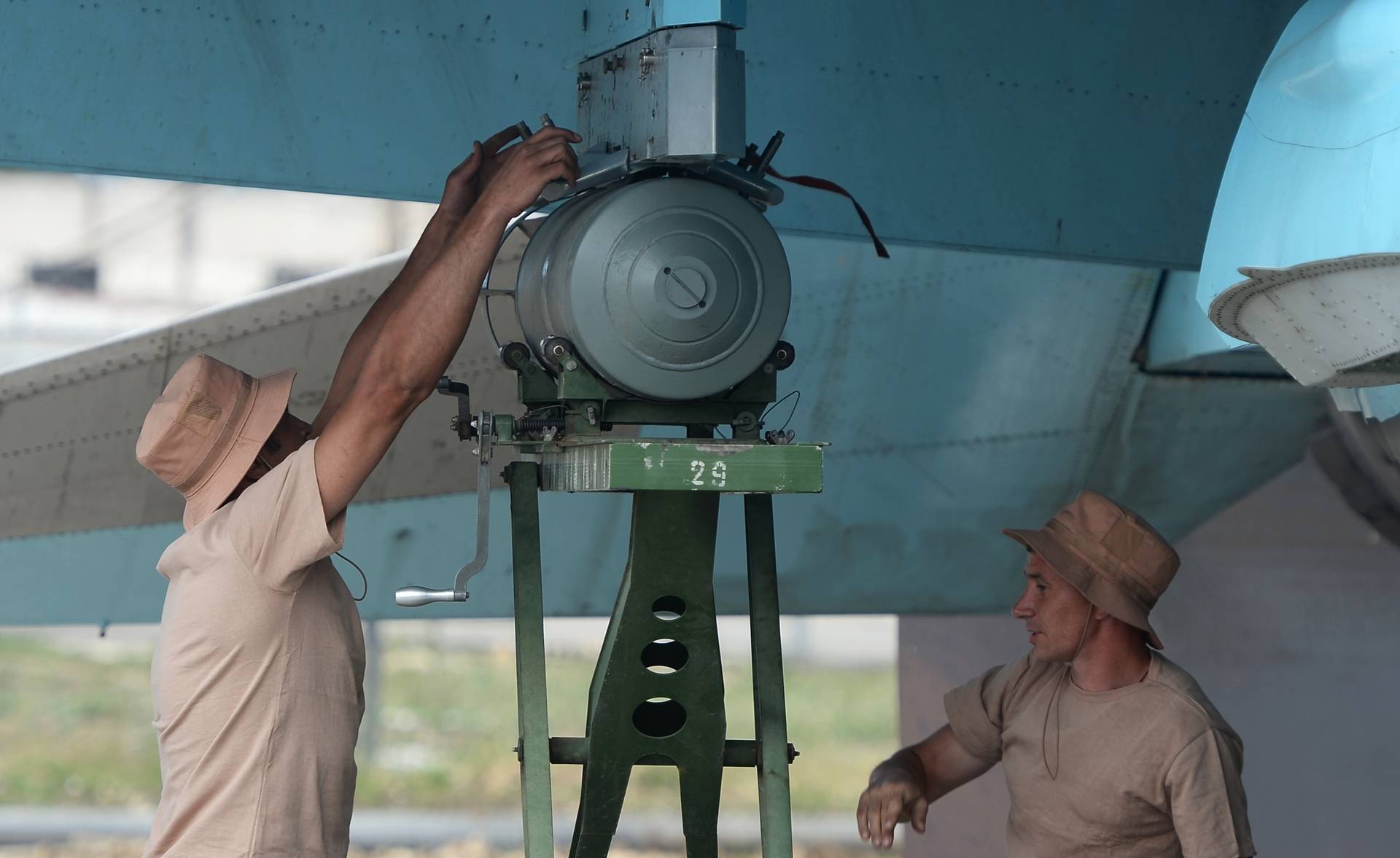

  • Российские авиатехники в Сирии готовят самолёт ВКС к боевому вылету
  • РИА Новости

Аналогичной точки зрения придерживается профессор Академии военных наук, старший научный сотрудник Центра политических исследований России Вадим Козюлин. В комментарии RT эксперт отметил, что в антитеррористических кампаниях и в боевых действиях против слабого в техническом отношении противника ВКС нет смысла применять дорогостоящие управляемые ракеты.

Как пояснил Козюлин, стоимость одной свободнопадающей бомбы в десятки раз ниже современного высокоточного боеприпаса. Конечно, такая бомба заметно уступает по точности управляемым и корректируемым аналогам, однако этот недостаток нивелирует использование более совершенных прицельно-навигационных комплексов, говорит эксперт.

Устройство

РРАБ представляет собой тонкостенный сварной цилиндр с головным и хвостовым обтекателями. Корпус и обтекатели изготавливались из стальных листов толщиной 1 мм. К хвостовому обтекателю крепился стабилизатор из четырёх (РРАБ-1 и -2) или трёх (РРАБ-3) складных крыльев, также изготовленных из листовой стали толщиной 1 мм, установленных под углом 45° к продольной оси корпуса.

Внутренний объем корпуса разделялся фанерными перегородками толщиной 10 мм на несколько отсеков (максимально четыре отсека для РРАБ-1 и -2 и три отсека для РРАБ-3) в зависимости от используемого типа суббоеприпасов.

Расшифровка названия

Название бомбы состоит из типа бомбы (ФАБ

-250М-46), её калибра в килограммах (ФАБ-250 М-46), модели по году принятия на вооружение (ФАБ-250М-46 — модель 1946 года) и дополнительно (не всегда) указания её массы — если она существенно отличается от калибра (ОФАБ-250-270 , ФАБ-1500-2600 ТС) и/или конструктивной особенности бомбы либо технологии её производства (ФАБ-500Т — термостойкая, ФАБ-1500-2600ТС — толстостенная, ФАБ-100сч — сталистый чугун, ФАБ-1000сл — стальное литьё), либо коммерческого назначения (КАБ-500С-Э — экспортная).

Типы бомб

Основного назначения

  • ФАБ — фугасная
  • ОФАБ — осколочно-фугасная
  • ОФЗАБ — осколочно-фугасно-зажигательная
  • ОАБ, АО, ШОАБ (шариковая ОАБ) — осколочная
  • ЗАБ/ЗАРП (зажигательный авиационный разовый прибор) — зажигательная
  • — зажигательный бак
  • ОДАБ — объёмно-детонирующая
  • ФАБ-ТС (ТС — толстостенная), КАБ-Пр (Пр — Проникающая) — проникающая фугасная
  • БетТАБ (также — БЕТАБ) — бетонобойная
  • БрАБ (также — БРАБ) — бронебойная
  • ПТАБ — противотанковая
  • ПЛАБ/МПЛАБ (морская противолодочная авиационная бомба)/ГБ ( глубинная бомба) — противолодочная (авиационная глубинная)
  • ХАБ/ХБ — химическая
  • АК (ампула круглая )/АЖ (ампула жестяная) — химическая ампула (снаряжались также самовоспламеняющейся зажигательной жидкостью КС)
  • КрАБ-яд (также — КРАБ-яд) — курящаяся авиационная бомба ядовитого дыма
  • АОХ — осколочно-химическая
  • КАБ — корректируемая (КАБ-Кр — телевизионная [головка самонаведения/ГСН], КАБ-ЛГ — лазерная головка (полуактивная лазерная ГСН), КАБ-С — инерциальная ГСН со спутниковой коррекцией)
  • РБК — разовая бомбовая кассета
  • РБС — разовая бомбовая связка
Вспомогательные и специальные

  • САБ — светящая (осветительная)
  • ДАБ — дымовая
  • ИАБ — имитационная
  • АСК — авиационная спасательная кассета
  • МГАБ — морская гидроакустическая (взрывной источник звука — ВИЗ)
  • АСП — авиационное средство пожаротушения
  • АгитАБ (также АГИТАБ) — агитационная
  • П, ПАБ — практическая
  • М — мишень
  • УПЛАБ — учебная противолодочная
  • ФотАБ (также ФОТАБ) — фотографическая
  • НОСАБ — ночная ориентирно-сигнальная
  • ДОСАБ — дневная ориентирно-сигнальная
  • ОМАБ-Д — ориентирно-морская (дневная)
  • ОМАБ-Н — ориентирно-морская (ночная)

Авиационная бомба. Виды. Характеристики.

Авиационная бомба или Авиабомба, один из видов авиационных боеприпасов, сбрасываемых с самолёта или другого летательного аппарата и отделяющийся от держателей под действием силы тяжести или с небольшой скоростью принудительного отделения.

Применяемые в настоящее время авиабомбы в зависимости от своего назначения имеют различные размеры и устройства, причем вес их колеблется от 0,5 до 2 000 кг, длина от 10 см до 4,5 м, диаметр от 5 до 60 см. Наиболее распространены авиабомбы весом около 10, 50, 100, 250, 500, 900 и 1 000 кг.

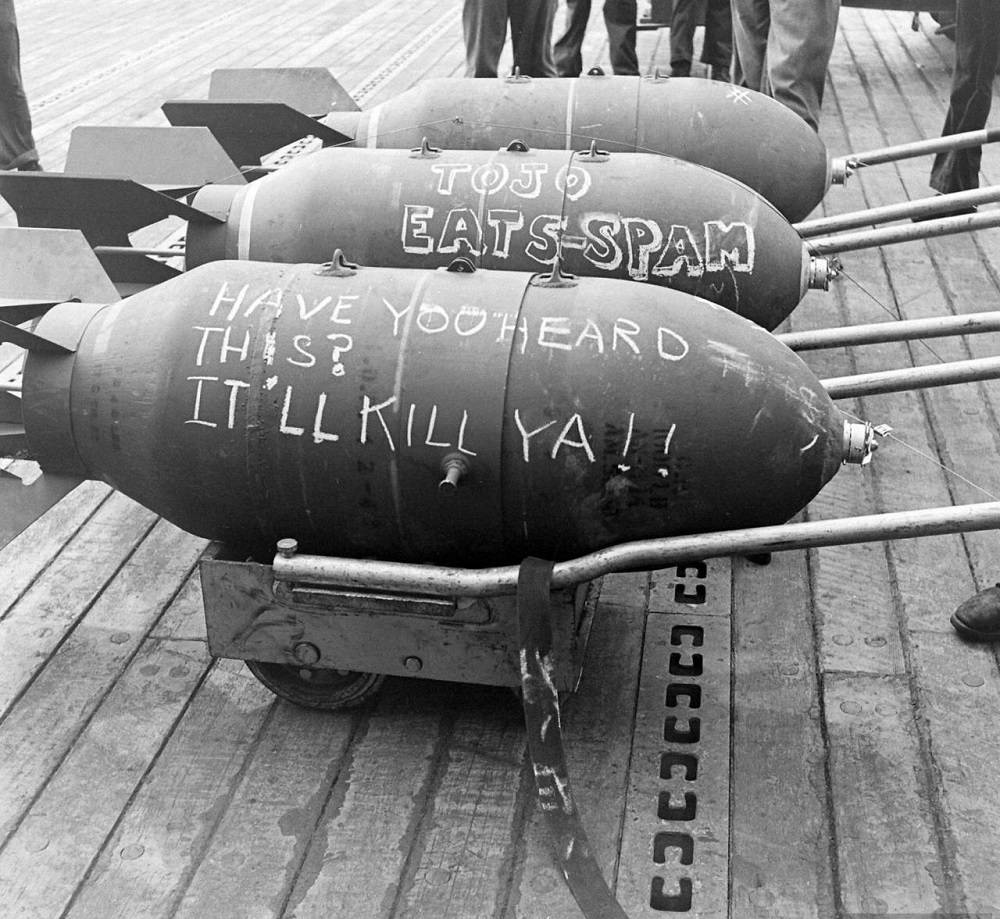

Авиационные бомбы второй мировой войны

Авиабомбы имеют формы: сигарообразную, или торпедо-образную, грушевидную, или каплеобразную. Придание бомбам различной формы вызывается необходимостью снизить влияние силы сопротивления воздуха (удобо-обтекаемость) и наиболее рационально расположить главную массу взрывчатого заряда.

Устойчивость авиабомб в полете достигается с помощью стабилизатора, который заставляет авиабомбу лететь головной частью (носом) по направлению движения.

В зависимости от свойств цели и поставленной задачи применяются различные авиабомбы:

  • а)     зля разрушения железнодорожных узлов и станций, мостов, заводов, складов, морских портов, верфей, а в некоторых случаях убежищ и окопов необходимы фугасные бомбы, обладающие большим разрушительным действием.
  • б)     для поражения живой силы войск на марше, на отдыхе и в бою, не укрытых экипажей кораблей «а аэродромах наиболее целесообразно применение осколочных бомб, дающих
  • большое количество убойных осколков; кроме этих бомб, могут применяться химические бомбы;
  • в)     для создания пожаров в населенных пунктах, на промышленных предприятиях, заводах и в лесах применяются зажигательные бомбы мелких калибров, от 1 до 10 кг
  • (в большинстве термитные, дающие температуру до 3 000° С; тушение горящего термита водой результатов не дает);
  • г)     для освещения местности при ночных действиях в целях разведки, фотографирования и бомбометания, а также при вынужденной посадке вне аэродрома применяются осветительные бомбы;
  • д)     для затруднения противнику наблюдений за действиями наземных и морских сил необходимы дымовые бомбы;
  • е)     для действий по кораблям и подводным лодкам необходимы бронебойные или глубинные авиабомбы и торпеды;
  • ж)     для разбрасывания литературы нужны агитационные бомбы;
  • з)     для проверки подготовительной работы перед бомбардированием, без расхода боевых бомб при пристрелке, необходимы специальные пристрелочные бомбы малого веса, но обладающие теми же свойствами в полете, что и боевые бомбы.

Авиационная бомба

Действие авиабомб по различным целям

Для надежного закрепления бомб на самолете служат бомбодержатели.

Последние разделяются на два основных типа:

  • а) наружные—для подвески бомб под фюзеляжем или под крыльями,
  • б) внутренние — для подвески бомб внутри самолета или в особых обтекаемых ящиках, укрепляемых на самолете.

Авиационная бомба

Бомбосбрасыватель — приспособление для приведения в действие механизма замка бомбодержателя при бомбометании. В зависимости от тактических требований бомбардирования бомбодержатели должны позволять одиночное, залповое и серийное сбрасывание бомб с любым промежутком времени между падением бомб в серии.

Бомбардировочные прицелы служат для определения с возможной точностью момента сбрасывания бомбы.

Виды авиабомб

Наиболее часто используемыми авиационными бомбами являются фугасные. Даже небольшая бомба калибра 50 кг содержит больше взрывчатого вещества, чем 210-мм орудийный снаряд. Причина очень проста – бомбе не нужно выдерживать огромных нагрузок, которым подвергается снаряд в орудийном стволе, поэтому ее можно сделать тонкостенной. Корпус снаряда требует точной и сложной обработки, что абсолютно не обязательно для авиабомбы. Соответственно и стоимость последней гораздо ниже.

Следует отметить, что применять фугасные бомбы очень больших калибров (выше 1 тыс. кг) не всегда рационально. С увеличением массы взрывчатого вещества радиус поражения растет не слишком значительно. Поэтому по большой площади гораздо эффективнее применять несколько боеприпасов средней мощности.

Еще одним распространенным типом авиационных бомб являются осколочные. Основной целью поражения подобных бомб является живая сила противника или гражданское население. Эти боеприпасы имеют конструкцию, которая способствует образования большого количества осколков после взрыва. Обычно они имеют насечку на внутренней стороне корпуса или готовые поражающие элементы (чаще всего шарики или иголки), помещенные внутрь корпуса. При взрыве стокилограммовой осколочной бомбы получается 5-6 тыс. небольших осколков.

Как правило, осколочные бомбы имеют меньший калибр, чем фугасные. Значительным недостатком этого вида боеприпаса является тот факт, что от осколочной бомбы легко спрятаться. Для этого подойдет любое полевое укрепление (окоп, ячейка) или здание. В настоящее время более распространены кассетные осколочные боеприпасы, которые представляют собой контейнер, заполненный небольшими осколочными суббоеприпасами.

Подобные бомбы приводят к значительным жертвам, причем больше всего от их действия страдает мирное население. Поэтому подобное оружие запрещено многими конвенциями.

Бетонобойные бомбы. Это весьма интересный тип боеприпаса, его предшественником считаются так называемые сейсмические бомбы, разработанные англичанами в начале Второй мировой войны. Идея была такова: сделать очень большую бомбу (5,4 тонны – Tallboy и 10 тонн – Grand Slam), поднять ее повыше — километров на восемь — и сбросить на голову супостату. Бомба, разогнавшись до огромной скорости, проникает глубоко под землю и там взрывается. В результате происходит небольшое землетрясение, которое уничтожает постройки на значительной площади.

Сегодня бетонобойные бомбы часто оснащают ракетным ускорителем, чтобы боеприпас набрал большую скорость и проник поглубже в землю.

Вакуумные бомбы. Эти авиационные боеприпасы стали одним из немногих послевоенных изобретений, хотя боеприпасами объемного взрыва интересовались еще немцы в конце Второй мировой войны. Массово использовать их начали американцы во время вьетнамской кампании.

Принцип работы авиационных боеприпасов объемного взрыва — это более правильное название — довольно прост. В боевой части бомбы содержится вещество, которое при детонации подрывается специальным зарядом и превращается в аэрозоль, после чего второй заряд поджигает его. Подобный взрыв в несколько раз мощнее обычного и вот почему: обычный тротил (или другое ВВ) содержит и взрывчатое вещество, и окислитель, «вакуумная» бомба использует для окисления (горения) кислород воздуха.

Правда, взрыв подобного типа относится к типу «горение», но по своему действию она во многом превосходит обычные боеприпасы.

Авиабомбы осколочные (АО)

Осколочная авиационная бомба (ОАБ, в России применяется обозначение АО) является многоцелевой и предназначена для поражения открытых небронированных или слабо бронированных целей (живая сила, ракеты и самолёты на открытых стоянках, автотранспорт и др.). Калибр 0,5-2,5 кг. Основные поражения цели (образование пробоин, воспламенение горючего, инициирование ВВ и др.) наносятся осколками корпуса. При дроблении корпуса ОАБ крупного калибра образуется несколько тысяч осколков массой от сотых долей до нескольких сотен граммов. Для повышения эффективности осколочного действия и обеспечения дробления корпуса на осколки заданной массы на внутренней или наружной поверхности корпусов некоторых ОАБ имеются насечки (канавки). В войне во Вьетнаме авиация США применяла из кассет бомбовых так называемые шариковые бомбы, в сферических корпусах которых монтируются стальные или пластиковые шарики. Имеющиеся на корпусе приливы обеспечивают вращение авиационной бомбы на траектории, что увеличивает площадь рассеивания авиационных бомб на местности. Обычно ОАБ комплектуются контактными взрывателями мгновенного действия, однако возможно применение неконтактных взрывателей, срабатывающих на некоторой высоте, что повышает эффективность осколочного действия. При применении ОАБ малого калибра для постановки противопехотных минных полей они комплектуются минно-вибрационными взрывателями с ловушками и со случайным временем замедления от 15 с до нескольких часов. В ходе Великой Отечественной войны советская авиация использовала осколочные авиационные бомбы весом 2,5 кг, 5, 10, 15 и 20 кг. Любопытно, что часть авиабомб АО-2,5 представляла собой 45-мм осколочный снаряд О-240 от противотанковой пушки, к которому был приварен штампованный железный корпус с 4-перым стабилизатором. Длина такой авиабомбы 370 мм, диаметр корпуса 45 мм, размах стабилизатора 61 мм. Взрыватель АМ-А или АГМ-1.

Наряду с такими бомбами были и АО-2,5 специального изготовления с литыми корпусами из сталистого чугуна. Длина этой бомбы 378 мм, диаметр корпуса 52 мм, размах 4-перого стабилизатора 60 мм. Взрыватель АМ-А или АГМ-1.

Бомбы АО-8М4 и АО-8М6 выпускались в двух вариантах каждая. Один вариант имел 4-перый стабилизатор, а другой — коробчатый. Длина бомбы типа АО-8М от 480 до 606 мм, диаметр корпуса около 76 мм, размах стабилизатора 100 мм. Взрыватели АРМ-1, АВ-4 и АМ-А. Бомба АО-8М представляла собой 76-мм осколочный снаряд с приваренным стабилизатором.

Осколочная бомба АОХ-10 с насыпными осколками имела длину 612 мм, размах 4-перого стабилизатора 125 мм. Взрыватель АРМ-1, АВ-4, АМ-А.

Осколочная бомба АО-10 из сталистого чугуна имела длину 480 мм, диаметр корпуса 90 мм и коробчатый стабилизатор с размахом 110 мм. Взрыватели те же, что и у АОХ-10.

Осколочная бомба АОХ-15 имела длину 610 мм, диаметр корпуса 107 мм, размах четырёхперого стабилизатора 125 мм. Взрыватели те же, что и у АОХ-10.

Осколочная бомба АО-20М имела длину 1030 мм, диаметр корпуса 106 мм, размах четырёхперого стабилизатора 130 мм. Взрыватели те же, что и у АОХ-10.

Бомба АО-20М представляла собой 107-мм осколочно-фугасный снаряд с приваренным стабилизатором.

ТТХАО-2,5АО-2,5счАО-8М
Вес бомбы, кг2,52,55
Диаметр корпуса, мм455276
Длина бомбы, мм370378480
Размах стабилизатора, мм6160100
ВзрывательАМ-А или АГМ-1АВ-4, АМ-А. АРМ-1
ТТХАО-10АОХ-10АОХ-15АО-20М
Вес бомбы, кг10101520
Диаметр корпуса, мм~9090107106
Длина бомбы, мм6124806101030
Размах стабилизатора, мм125110125130
ВзрывательАВ-4, АМ-А или АРМ-1
Классификаторы
НазначениеОсновное
ТипАвиационная осколочная бомба
УправлениеНеуправляемая
Носители
Разновидности и модификации
МодельОписание
АО-2,545-мм осколочный снаряд О-240 от противотанковой пушки, к которому был приварен штампованный железный корпус с 4-перым стабилизатором
АО-2,5счи АО-2,5 специального изготовления с литыми корпусами из сталистого чугуна
АО-8М4Бомба АО-8М представляла собой 76-мм осколочный снаряд с приваренным стабилизатором. Данный вариант — 4-перый.
АО-8М4Вариант 5-кг бомбы с коробчатым стабилизатором.
АОХ-10Осколочная 10-кг бомба насыпными осколками и с 4-перым стабилизатором.
АОХ-10Осколочная 10-кг бомба из сталистого чугуна с коробчатым стабилизатором.
АОХ-1515-кг бомба насыпными осколками и с 4-перым стабилизатором.
АОХ-2020-кг бомба насыпными осколками и с 4-перым стабилизатором. Бомба АО-20М представляла собой 107-мм осколочно-фугасный снаряд с приваренным стабилизатором.

Эффективность поражающего действия

Внешние изображения

Появление на советско-германском фронте 20-мм фугасного снаряда к авиапушкам MG FFM и MG 151/20 резко изменило ситуацию и впервые поставило вопрос о живучести конструкции самолёта. Самолёты-истребители деревянной и смешанной конструкции при поражении 20-мм фугасным снарядом не обладали достаточной конструктивной живучестью: при поражении данным боеприпасом происходила потеря несущей способности и полное разрушение поражённых элементов. Как результат, необходимое для вывода из строя число попаданий по одноместному истребителю не превышало одного — двух. Иными словами, при попадании фугасного снаряда в киль или плоскость, самолёт лишался этих элементов. Как следствие, поражённый фугасным снарядом самолёт немедленно лишался возможности управляемого полёта.

По самолётам цельнометаллической конструкции столь же эффективно работал 30-мм фугасный снаряд пушки MK 108. Один фугасный снаряд пушки MK 108 выводил из строя одноместные поршневые истребители и реактивные истребители при попадании в любую часть конструкции самолёта. Подрыв 30-мм снаряда в крыле «Летающей крепости» образовывал пробоину размером 100×175 см, и срывал металлическую обшивку по длине 2 м задней части фюзеляжа самолёта «Мустанг». По данным германского испытательного центра Rechlin (E-Stelle Rechlin), при атаке тяжёлых бомбардировщиков B-17 или B-24 необходимое число попаданий 30-мм фугасного снаряда пушки MK 108 составляло пять (или критичная по живучести конструкции масса детонирующего ВВ — 425 г).Сравнительные характеристики патронов авиапушек с фугасным снарядом

Характеристики2-cm M.-Gesch3-cm M.-Gesch*3-cm M.-Gesch/ MK-1035-cm M.Gr./ MK-214A
ОружиеMG 151/20MK 108MK 103MK-214A
Калибр20 мм30 мм30 мм50 мм
Патрон20×82 мм30×90 мм30×184 мм50×419 мм
Масса патрона, г1834759803800
Масса снаряда, г92330 +/- 8 г3301100
Масса метательного заряда, г20,030,0110+4920
Масса ВВ, г18,78590-100350
Наполнение, %2025,82732
Начальная скорость, м/с805525920930
Темп стрельбы, выстр/мин650650440150
Материал гильзыстальстальлатунь, стальлатунь

Примечания: * на вооружении с июня 1944 года

Разрушительная сила

Корректируемая авиабомба с лазерной головкой самонаведения КАБ-250ЛГ-Э для истребителя Су-57, упомянутая в интервью с главой КТРВ, была представлена на авиасалоне МАКС-2019. Она предназначена для уничтожения легкоуязвимой военной техники, железнодорожных узлов, складов, живой силы. Боеприпасы применяются одиночно и залпом с самолётов фронтовой авиации.

Масса бомбы составляет 256 кг, длина — 3,2 м, диаметр — 0,25 м, вес осколочно-фугасной боевой части — 165 кг. Точность боеприпаса в два раза превосходит более тяжёлые корректируемые аналоги. Применение КАБ-250ЛГ требует снижения до высоты 1—10 км.

Следом по мощности идут бомбы КАБ-500КР с телевизионной системой наведения и КАБ 500С-Э, оснащённые спутниковой системой наведения. Их масса превышает 500 кг, а применяться они могут на самолётах фронтовой авиации типа Су-27, Су-30, Су-34, Су-24М, МиГ-29.

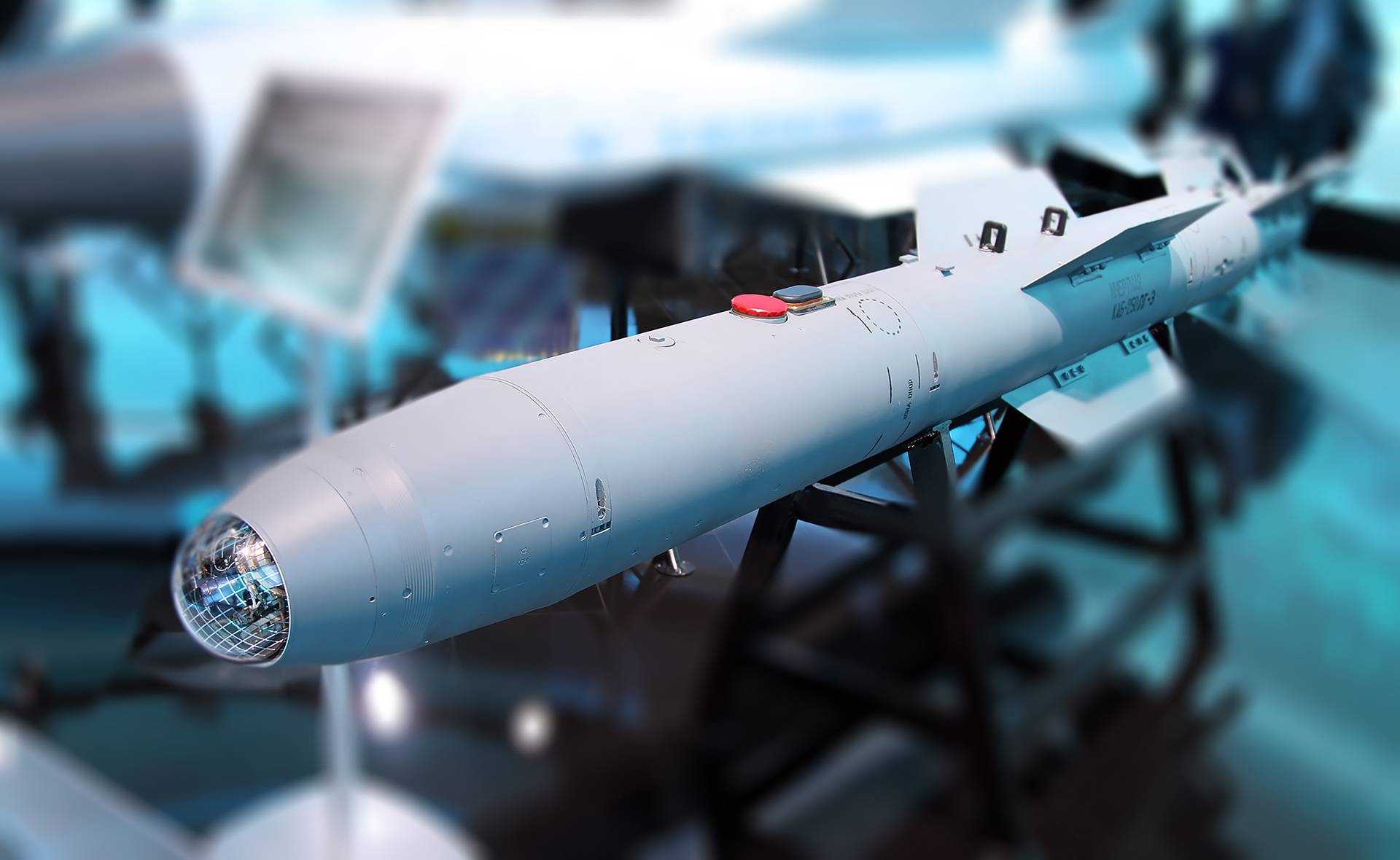

  • Корректируемая авиационная бомба КАБ-250ЛГ-Э

Для поражения неподвижных наземных и надводных целей, таких как железнодорожные и шоссейные мосты, военно-промышленные объекты, склады боеприпасов, корабли и транспортные суда, предназначены бомбы КАБ-1500ЛГ-Ф-Э массой около 1,5 т.

Борис Обносов также упомянул о завершении испытаний новых управляемых бомб УПАБ калибра 500 и 1500 кг. Они также были представлены публике на авиасалоне МАКС-2019 в Жуковском.

УПАБ-1500Б предназначена для поражения укреплённых наземных и надводных объектов. Масса боеприпаса составляет 1525 кг, длина — 5 м, диаметр — 0,4 м, вес боевой части — 1010 кг. Бомба может сбрасываться с высоты до 15 км и преодолевать расстояние до цели 50 км. Отклонение от поражаемого объекта не превышает 10 м.

Также по теме


«Весомое преимущество»: российская армия получила первые комплексы артиллерийской разведки «Пенициллин»

Первая партия новейших комплексов артиллерийской разведки АЗТК 1Б75 «Пенициллин» поступила на вооружение российской армии. Об этом…

УПАБ-500Б представляет собой уменьшенную версию, которая используется для уничтожения вооружения и военной техники противника, а также объектов армейской инфраструктуры. Масса боеприпаса — 505 кг, длина — 2,8 м, диаметр — 0,35 м, вес боевой части — 390 кг.

Бомба может сбрасываться с высоты до 14 км. Максимальная дальность применения УПАБ-500Б — 40 км, отклонение от цели — не более 10 м. Полёт боеприпаса корректируется с помощью крыльев в средней части корпуса и хвостовых рёбер.

Стоит отметить, что в России разрабатываются управляемые и корректируемые бомбы не только для самолётов фронтовой авиации, но и уменьшенные варианты для применения на БПЛА. Например, в календаре на 2021 год Минобороны продемонстрировало разведывательно-ударный БПЛА «Орион» с корректируемыми авиабомбами КАБ-20 массой 21 кг. Боеприпасы снаряжены осколочно-фугасной боевой частью, спутниковыми или лазерными системами наведения. Они способны уничтожать пехоту и легкобронированную технику.

На международном военно-техническом форуме «Армия-2020» «Орион» был представлен с управляемой планирующей авиационной бомбой УПАБ-50 и корректируемой малогабаритной бомбой КАБ-50.

Номенклатура средств доставки для новых корректируемых бомб относительно широкая, отметил Юрий Кнутов в беседе с RT.

Как отметил в комментарии RT военный эксперт Алексей Леонков, планирующие боеприпасы, в отличие от авиационных бомб свободного падения, преодолевают большее расстояние до цели.

«Такого рода боеприпасы оснащаются специальными системами управления, а также системами, которые корректируют наведение на цель, благодаря чему полёт к цели может выполняться как под управлением оператора, так и самостоятельно, если координаты цели известны. Подобные боеприпасы используются в тех фазах боевого конфликта, где, например, присутствует мощная организация систем противовоздушной обороны. Благодаря им летательные аппараты и пилоты остаются целыми и невредимыми, поскольку для сбрасывания не требуется входить в воздушное пространство противника», — подчеркнул эксперт.

При этом обычные боеприпасы свободного падения не будут списывать со счетов, так как планирующие всё же дороже в производстве, добавил Алексей Леонков.

«Это дополнительный вид вооружения, который расширит арсенал истребителей-бомбардировщиков и бомбардировщиков», — заключил эксперт.
