Су-39 – неуязвимый многофункциональный штурмовик

Предпосылки создания

В данной связи интересно рассмотреть предпосылки подвигнувшие военных на заказ нового штурмовика в далеком 1981 году.

Чуть более одной пятилетки назад совершил свой первый полет Су-25 – самолет, который военные и не собирались заказывать. Только после начала его боевой работы в Афганистане в мин.обороне осознали какой «бриллиант» попал к ним в руки. Кстати, сегодня аналогичная история повторяется в отношении БПЛА, что называется «пока гром не грянет – мужик не перекрестится».

Эксплуатация «Грача» «по боевому» обнажила и слабые стороны машины – отсутствие «всепогодности» и невозможность применять высокоточное оружие. КБ не стояло на месте, идеи по расширению функциональности Су-25 вскоре были реализованы в его модификации Су-25Т, которая совершила первый полет в 1984 году.

Штурмовик оснастили новым прицельным комплексом и подвесным контейнером «Меркурий» для действий в тёмное время суток.

Обыгрывалось и оснащение самолета бортовой радиолокационной станцией «Копьё», сначала в контейнерном исполнении, а потом и в размещении непосредственно на самолёте (такая модель была показана в одном из телевизионных интервью В.Бабака – главного конструктора машины).

ИК-сигнатуру двигателей удалось радикально снизить, сопло оборудовали специально профилирован­ным затурбинным стекателем, охлаждаемым набегаю­щим потоком воздуха Благо­даря этому ИК-излучение двигателя в заднюю полусфе­ру снижено до 360 Вт/стерад (у исходного двигателя — 1200 Вт/стерад).

В результате этих мероприятий Су-25Т оказался способен заменить в девяностых годах «рабочих лошадок» фронтовой авиации – Су-17 и МиГ-27.

Дозвуковая скорость как выяснилось, ничуть не снижает эффективности штурмовика, а скорее оборачивается достоинством, так как сверхзвуковой полет на малой высоте не позволяет пилоту эффективно находить и поражать цели, а менее тяжёлая силовая установка дозвуковой машины высвобождает вес, который можно направить на повышение боевой живучести.

В 1982 году совершил свой первый полёт Ил-102. Этот самолет по своим лётным данным ближе других оказался к тактико-техническому заданию на штурмовик девяностых.

Двухместный, два двигателя РД-33И с тягой 5200 кгс каждый, в перспективе предполагалось применение УВТ и реверса тяги, что позволяло сократить пробег до 300 – 350 метров, внутренняя подвеска вооружения – до шести бомб калибром не более 250 кг и диаметром не более 325 мм. При всём при этом по сути Ил-102 остался на уровне своего далёкого предка Ил-40 созданного еще в 1952 году. Шансов на победу в конкурсе с Су-25, а уж тем паче с Су-25Т у него практически не было.

В направлении расширения функциональности двигалась программа перехватчика Су-27, в результате чего появились два независимых многоцелевых ударных самолёта Су-30М и Су-34.

Обе эти машины можно без преувеличения назвать отечественными аналогами американского истребителя-бомбардировщика F-15E «Страйк Игл», с той лишь разницей, что в виду особых требований Су-34 еще получил возможность совершать продолжительные перелёты ограниченные только своевременной дозаправкой и техническим состоянием, раньше такая способность являлась прерогативой дальних бомбардировщиков. А также благодаря бронированию кабины может ограниченно применять неуправляемое оружие в зоне действия зенитной артиллерии, что роднит его с классическим штурмовиком.

В этой связи возникает резонный вопрос, если для замены Су-25 создан Су-25Т, он же вместе с Су-34 заменит Су-17 и МиГ-27, одновременно Су-34 берет на себя функции фронтового бомбардировщика Су-24, то зачем разворачивать дорогостоящие работы над новым проектом, имеется в виду Т-12?

Вопрос далеко не праздный. Ситуация становится еще запутаннее если вспомнить, что в этот самый период группа под руководством В.Бабака – главного конструктора «Грача», работала над ещё одним самолетом, метящим в нишу штурмовиков – одномоторным Су-37.

На данном этапе разговора будет полезно обратить внимание «за океан». Чем в это время занимались американцы?

Прицельный комплекс

О другом оборудовании перспективного штурмовика можно судить по «борту» Су-25Т, у Т-12 оно как минимум не хуже:

Самолет оснащен прицельным комплексом И-251 красногорского ОМЗ «Зенит», предназначенным для автоматического распознавания и сопровождения малоразмерных подвижных целей (танков, автомобилей, катеров и т. п.), целеуказания и автоматического наведения УР, а также для обеспечения стрельбы НАР и из пушки. Процесс навигации и атаки целей на максимально автоматизирован.

Самолет автоматически выходит в район цели, на удалении 10 км от нее вводится в действие ТВ система, заранее ориентированная в нужном направлении, затем летчик осуществляет контроль за выбором и захватом цели, после чего система переходит на автоматическое сопровождение.

После нажатия летчиком боевой кнопки система осуществляет выбор необходимых боеприпасов и производит пуск.

В состав комплекса входит дневная оптико-электронная система «Шквал», размещенная в носовой части самолета и включающая ТВ аппаратуру с широким (27′ Х 36′) и узким (0.7′ Х 0.9′, 23-кратное увеличение) полями зрения и с блоком слежения за целью с точностью до 0,6 м, а также лазерный дальномер-целеуказатель.

Датчики установлены на единой, стабилизированной по тангажу, рысканию и крену платформе и могут отклоняться в диапазоне от +15′ до — 80′ по возвышению и от +25′ до — 25′ по азимуту. Дальность обнаружения и захвата цели ТВ системой 12 км.

Для действий в ночное время комплекс И-251 дополняется низкоуровневой системой «Меркурий», подвешиваемой в контейнере на подфюзеляжном узле и также имеющей широкое и узкое (5,5′ Х 7,3′) поля зрения.

Оптическая система ночного канала не стабилизирована. Дальность обнаружения и захвата цели около 10 км.

Видеоинформация ночного канала с узким полем зрения отображается на монохромной ЭЛТ, связанной и с дневным телевизионным каналом, изображение от ночного канала с широким полем зрения выводится на ИЛС.

Применена автоматизированная система управления самолетом САУ-8, которая, работая вместе с прицельно-навигационным комплексом «Восход», обеспечивает автоматический полет и выход на цель с высокой точностью. Самолет может в автоматическом режиме осуществить повторный заход на цель и возвращение на свой аэродром. «Восход» включает две цифровые ЭВМ и ИНС.Аванпроект Т-12 в целом был готов в 1989 году. Среди прочих новшеств в конструкции машины было реализовано бронирование кабины пилотов «в шар», т.е. полностью, хотя не ясно как это было реализовано на откидной части фонаря сверху, поскольку деформация бронированного стекла ранее не применялась.

Су-39 — российский громовержец

Штурмовая авиация России, как и вся другая авиация, нуждается в новых машинах. И уникальный, новейший штурмовик Су-39, как нельзя кстати, необходим нашей армии…

Су-39 является глубоко модернизированной версией превосходно показавшего себя штурмовика Су-25. Однако с учётом опыта войны в Афганистане выяснилось, что Су-25 требует дополнительного бронирования жизненно важных агрегатов и топливной системы. Поэтому в январе 1986 года по решению Военно-промышленной комиссии при Совете министров СССР начались работы над новым самолётом, способным действовать в любое время суток, получивший обозначение Су-25ТМ (в дальнейшем Су-39). На новую машину предусматривались установка нового бортового электронного оборудования и расширенного ассортимента вооружения. От разрабатываемого самолёта требовалось надёжное преодоление ПВО противника, а также возможность полёта на малой высоте с огибанием рельефа местности.

Казалось, Су-39 обеспечено блестящее будущее. Производство нового штурмовика даже освоили на Улан-Удэнском авиазаводе в 1993 году. Однако у ельцинского бюджета на «оборонку» денег не было, шли «лихие девяностые»… А Су-25-е продолжали (и продолжают) устаревать. А с 1995 года и до наших дней было выпущено… ВСЕГО ЛИШЬ ЧЕТЫРЕ НОВЫХ САМОЛЁТА!

Су-39 – ПОИСТИНЕ УНИКАЛЬНЫЙ ШТУРМОВИК. Если для Су-25 доминирующей задачей была борьба с танками, то новая машина имеет новое вооружение, позволяющее УСПЕШНО БОРОТЬСЯ с кораблями в прибрежных районах, а с учётом боёв с пакистанскими истребителями F-16 Су-39 способен вести воздушный бой с применением ракет «воздух-воздух» Р-73, Р-27 и Р-77.

Но и это ещё не всё. Новый Су-39 имеет ЦЕЛЫЙ РЯД НОВШЕСТВ: пилот Су-39 размещается в цельносварной кабине из авиационной титановой брони, но общая ее масса, по сравнению с предшественником, уменьшена на 153 кг или на 25%. Одновременно практически настолько же, возросла масса пенополиуретана и быстро-набухающего наружного протектора топливных баков увеличенной емкости. Заполнение смежных с топливными баками отсеков эластичными пористыми материалами препятствует импульсному выплескиванию топлива через пробоины от снарядов и их осколков, предотвращая пожар. Зазоры между топливными баками и каналами воздухозаборников практически исключают возникновение пожара от попадания топлива на вход в двигатель. Усилены также конструкция центральной части фюзеляжа, магистрали топливной системы и тяги системы управления.

Для снижения заметности над полем боя в оптическом диапазоне самолет имеет специальную окраску, а радиопоглощающее покрытие уменьшает ЭПР при облучении РЛС.

Защита самолета, когда пилот не в состоянии обнаружить пуск ракеты, осуществляется установленной у основания киля станцией оптико-электронных помех «Сухогруз». Цезиевая лампа мощностью 6000 Вт создает амплитудно-модулированные помехи ракетам, уводя их в сторону. Не забыто и традиционное средство – программный отстрел ложных тепловых целей. В устройстве выброса – 192 помеховых патрона;

Снижению заметности Су-39 способствует установка бесфорсажного ТРД с нерегулируемым соплом и уменьшенной в несколько раз ИК-сигнатурой сопла. Это достигнуто за счет увеличенного центрального тела и профилирования жаровой трубы, исключающей прямую видимость лопаток турбины, а также снижением температуры выхлопных газов подводимым атмосферным воздухом.

Новая РЛС «Копьё-25» обеспечивает всепогодность обнаружения и предварительное целеуказание в различных режимах, в том числе и картографирования, значительно расширяя круг боевых задач, решаемых Су-39. Для этого используется щелевая антенная решетка диаметром 500 мм.

«Копье-25» позволяет применять тактические противокорабельные ракеты: сверхзвуковую Х-31А с активной радиолокационной ГСН и дозвуковую Х-35 с комбинированной системой наведения. Су-39 может нести четыре таких ПКР. Звено штурмовиков представляет реальную угрозу тактической группе надводных кораблей и может атаковать эсминцы типа «Спрюэнс» водоизмещением 7800 тонн, не входя в зону действия его огневых средств ПВО.

Также новая РЛС обнаруживает воздушные цели типа «истребитель» на встречных курсах на расстоянии до 57 км, на догонных – на 25 км, сопровождает одновременно 10 и обстреливает две цели.

Для поражения наиболее опасных целей Су-39 оснащён 16 ракетами «Вихрь» с дальностью пуска до 10 км, и ГОРЕ тому, кто попадёт под удар таких ракет!

Обретя качества многоцелевого самолета, Су-39 сохранил за собой репутацию высокоэффективного штурмовика, который сметёт огненным вихрем и банды боевиков, и морские эскадры НАТО. А в наши нелёгкие годы штурмовики нужны нашей стране как воздух…

История создания

Су-39 в небе Разработка «громовержца» Су 39 тесно связана с работами по модернизации Су-25. Данный штурмовик проектировался с середины 1970-х, активно начал применяться с 1981. Самолеты прошли боевые испытания в Афганистане и показали востребованность штурмовиков в локальных конфликтах.

Постепенно самолет штурмовик модернизировался и к новым разработкам были предъявлены дополнительные требования. Среди них — возможность проведения операций в любое время суток, установка современной авионики и вооружения, способного поражать бронированную технику противника.

В контексте данных требований появилась модификация Су-25Т, ориентированная на противодействие ударным танкам. Позже на ее базе разработан модернизированный вариант Су-25ТМ, который и получил индекс Су-39. Работы по данной модернизации начались в 1986, первые полеты опытных образцов состоялись в 1991.

Первоначально производство новых штурмовиков планировалось наладить на авиазаводе в Тбилиси. Однако распад СССР не позволил реализовать данный проект. Производство перенесли в Улан-Удэ. Первый Су-25ТМ предсерийного производства совершил полет в 1995. Тогда же ему был присвоен индекс Су-39.

«ЛОКХИД АС-130» — небесный дредноут

Самолет огневой поддержки (США)

Последняя версия самолета AC-130U

Идея создания тяжело вооруженного небесного линкора возникла в ВВС США в начале 1960-х годов. Программу назвали «Ганшип» (пушечный корабль) и приступили к ее реализации в 1965 году. Базой для «Ганшипа» стал военно-транспортный самолет С-130 «Геркулес», выпускавшийся фирмой «Локхид». Его оснастили шестиствольными пулеметами, скорострельными пушками «Вулкан», системой ночного видения, бортовой ЭВМ и радиолокационной станцией. А позже установили даже 105-мм гаубицу!

Летные испытания перевооруженного «Геркулеса» начались в 1967 году. Первый боевой вылет машины, еще не имевшей официального названия, но получившей от экипажа имя «Вулкан Экспресс», состоялся 27 сентября 1967 года. Крылатый монстр в мгновение ока превратил в груду пылающих обломков колонну грузовиков, шедших из Северного Вьетнама по так называемой тропе Хо Ши Мина на помощь южно-вьетнамским братьям.

Столь многообещающее начало побудило руководство ВВС США внимательнее присмотреться к новой машине. И не зря. Ведь только за 1970-1971 годы «Ганшипы» уничтожили около 12 000 единиц боевой техники Вьетнама! Свои же потери были минимальны из-за практически полного отсутствия средств ПВО на тропе Хо Ши Мина. Позже, с их появлением, полеты «Ганшипов» пришлось прекратить. С 1972 года за АС-130 закрепилось название «Спектр».

Для защиты от ракет с инфракрасной головкой самонаведения АС-130 отстреливает ложные тепловые цели

В конце 1970-х годов самолет модификации «Н» получил возможность дозаправки в воздухе. Четыре таких машины угрожающе барражировали над столицей Ирана, когда там находились американские заложники. В 1983 году во время операции США в Гренаде АС-130 подавили ПВО противника и позволили высадиться десанту.

АС-130 участвовали в операции «Буря в пустыне», разгромив в первые дни войны колонну бронетехники, а также в налетах на Югославию. Без них не обходилась ни одна из последних кампаний США: в 2001 году «Локхиды» бомбили Афганистан, в 2003-м — Ирак, в 2011-м — Ливию. Сегодня на вооружении ВВС США состоят 8 самолетов модификации «Н» и еще 13 — модификации «U», оснащенные новейшей бортовой радиолокационной системой.

Борт AC-130U ощетинился 25-мм пушкой GAU-12/U, 40-мм пушкой Ml Boffors и 105-мм гаубицей M-102 Howitzer

Боевые порядки штурмовой авиации

Наиболее распространенным боевым порядком штурмовой авиации являлся так называемый круг одиночных самолетов. Пар и звеньев, обеспечивающий эффективное отражение атак истребителей противника. Поражение его огневых средств, живой силы и техники.

После снятия в середине 50-х годов с вооружения знаменитого штурмовика Ил-10 специализированной штурмовой авиации в ВВС СССР не было. Довольно продолжительное время функции штурмовика выполняли облегченные бомбардировщики или усиленные броней и вооружением истребители. Обстоятельства доказали необходимость разработки нового “летающего танка”.

В основу концепции штурмовика легли три основных принципа: высокая боевая живучесть, высокая маневренность и способность к эксплуатации с минимально подготовленных грунтовых аэродромов.

Победив на конкурсе реактивных машин класса армейской авиации, с 1978 года начал серийно производиться штурмовик Су-25 разработанный ОКБ им. П.О. Сухого.

Тактико-технические характеристики Су-25К

Экипаж Су-25

— 1 лётчик

Размеры Су-25

— Длина: 15,36 м (с ПВД) — Размах крыла: 14,36 м — Высота: 4,8 м — Площадь крыла: 30,1 м² — Коэффициент удлинения крыла: 6 — Коэффициент сужения крыла: 3,38 — Угол стреловидности по передней кромке: 20° — Поперечное V крыла: −2,5° — База шасси: 3,57 м — Колея шасси: 2,51 м

Вес Су-25

— Масса пустого: 9315 кг — Масса снаряжённого: 11 600 кг — Нормальная взлётная масса: 14 600 кг — Максимальная взлётная масса: 17 600 кг — Масса топлива во внутренних баках: 3000 кг

Двигатель Су-25

— Силовая установка: 2 × ТРД Р-95Ш — Тяга: 2 × 4100 кгс (40,2 кН)

Скорость Су-25

— Максимальная скорость: 950 км/ч (с норм. боевой нагрузкой) — Крейсерская скорость: 750 км/ч — Посадочная скорость: 210 км/ч

Практическая дальность Су-25

(с норм. боевой нагрузкой) — на высоте: без ПТБ: 640 км — на высоте: с 2× ПТБ-800: 950 км — на высоте: с 4× ПТБ-800: 1250 км — у земли: без ПТБ: 495 км — у земли: с 2× ПТБ-800: 620 км — у земли: с 4× ПТБ-800: 750 км

Перегоночная дальность Су-25

— 1950 км

Практический потолок Су-25

— 7000 м

— Высота боевого применения с максимальной боевой нагрузкой: 5000 м — Радиус виража: 680 м (при норм. боевой нагрузке на 1500 м при 555 км/ч) — Скороподъёмность: 60 м/с (у земли с нагрузкой 1000 кг) — Нагрузка на крыло: 485 кг/м² (при норм. взлётной массе) — Тяговооружённость: 0,56 / 0,466 (при норм./макс. взлётной массе)

Длина разбега Су-25

— на бетонной ВПП 550 м; на грунтовой ВПП 600 м

Длина пробега Су-25

— (без тормозного парашюта) на бетонной ВПП 600 м; на грунтовой ВПП: 700 м

Максимальная перегрузка Су-25

— с нормальной боевой нагрузкой + 6,5g; с максимальной боевой нагрузкой: + 5,2g

Вооружение Су-25

— Стрелково-пушечное: двухствольная 30-мм пушка ГШ-30-2 с боезапасом 250 снарядов — Точки подвески: 10

Боевая нагрузка

— нормальная: 1400 кг (4× ФАБ-250 + 2× Р-60 + боезапас пушки) — максимальная: 4400 кг

Управляемые ракеты

— ракеты «воздух-воздух»: 2 × Р-60 (АА-8) — ракеты «воздух-поверхность»: 4 × Х-25МЛ или Х-25МЛП или С-25Л или 2 × Х-29Л

Неуправляемые ракеты

— 256 (8 × 32) × 57 мм С-5 в блоках УБ-32 или — 160 (8 × 20) × 80 мм С-8 в блоках Б-8 или — 40 (8 × 5) × 122 мм С-13 в блоках Б-13 или — 8 × 240 мм С-24 или 266 мм С-25

Бомбы

— свободнопадающие и корректируемые различного назначения, бомбовые кассеты — 8 × 500 кг (ФАБ-500, РБК-500 и т. д.) или — 8 × 250 кг (ФАБ-250, РБК-250 и т. д.) или — 8 или 32 × 100 кг или — 8 × контейнеров КМГУ-2

Стрелково-пушечные контейнеры

— 4 × СППУ-22-1 с отклоняемой в вертикальной плоскости двухствольной 23-мм пушкой ГШ-23 260 снарядов, СППУ-30 и СППУ-687 с 30-мм пушками ГШ-30, и другие.

Историческая справка

Эту машину начали разрабатывать еще в далеком 1986 году. Датой его первого полета считается 15 августа 1995 года. Тогда же эту машину официально назвали Су-39, которая существует в четырех экземплярах, серийные государственные испытания которых продолжаются до сих пор. Штурмовику Су-39 свойственна отличная полетная устойчивость, благодаря чему совместно со «Шквалом», обеспечивается точное попадание с расстояния в десять км в 60-ти см диск. Поскольку процент попадания в цель одной ракетой «Вихрь» очень высок, штатного боезапаса Су-39 хватает, чтобы поразить бронированные цели врага в количестве 14-ти единиц.

В основном ПТУР «Вихрь» предназначен для уничтожения с первого раза мощных ОБТ, толщина брони которых доходит до 100 см. Процент прямого попадания этой УР в движущийся по земле немецкий танк «Леопард-2» одним выстрелом достигает 85%. Необходимо указать, что на эти штурмовики могут устанавливаться УР с еще большей поражающей силой. При пуске ракет «Вихрь» для уничтожения бронетехники врага Су-39 остается неуязвимым, поскольку он может находиться на расстоянии, недоступном для зенитных орудий противника. А так как пуск ракет возможен с небольших высот и малой дистанции до цели, их можно использовать и при значительной облачности. Полностью заправленные и вооруженные штурмовики Су-39 могут осуществлять взлет и посадку с грунтовых аэродромов, расположенных на высоте до 3000 м над уровнем моря, длина которых не менее 1200 метров.

АМХ — «недорогой» штурмовик

Легкий штурмовик (Италия, Бразилия)

Участие в работах по программе AMX распределилось следующим образом: компания «Эмбраер» — 30% объема работ; компания «Аэриталия» — 47 %; компания «Аэрмакки» — 23%

В 1977 году ВВС Италии решили заменить находившиеся у них на вооружении истребители-бомбардировщики G-91Y производства «Аэриталия» и F-104G американской фирмы «Локхид». Предполагалось сделать машину недорогой и получить хороший доход от ее экспорта.

Использовать самолет собирались как в зоне боевых действий — в роли штурмовика, так и вдали от них — в качестве разведчика. До этого переговоры с фирмой «Аэрмакки» вели бразильские военные, также нуждавшиеся в замене своего старого штурмовика. Участие бразильцев обещало сделать разработку еще дешевле. Образовался международный консорциум, в который, помимо итальянских «Аэрмакки» и «Аэриталия», вошла бразильская фирма «Эмбраер».

Фонарь кабины АМХ обеспечивает пилоту полный круговой обзор в воздухе

В 1980 году началось проектирование новой машины. Для повышения боевой «живучести» все основные системы устанавливались на самолет в двух экземплярах, однако в целях экономии было решено не бронировать кабину пилота.

Легкий штурмовик AMX 29 марта 1988 года вышел из сборочного цеха авиазавода в Турине.

Спустя полтора месяца, 11 мая, состоялся его первый полет. В том же году ВВС Италии и Бразилии заказали в общей сложности 88 таких самолетов. Всего же за последующие восемь лет их было выпущено 193.

Штурмовик АМХ так и не попал на мировой авиационный рынок из-за высокой стоимости

Су-34 против «Шершня»

В комментарии RT заместитель директора Центра анализа, стратегий и технологий (ЦАСТ) Константин Макиенко предположил, что ОКР по штурмовику на замену Су-25 вошли в Госпрограмму вооружений до 2025 года, которая вскоре будет утверждена президентом РФ. Эксперт поддерживает решение разрабатывать штурмовик нового типа на платформе Су-34.

  • Ограниченный контингент советских войск в Демократической Республике Афганистан (Исламская Республика Афганистан).

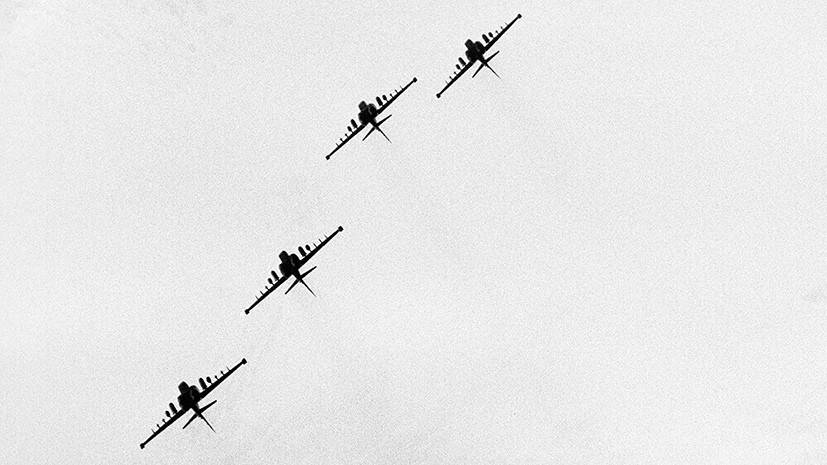

    Звено штурмовиков СУ-25 («Грач») вылетает на задание.
  • РИА Новости

«Конструкторы Су-34 изначально предусмотрели в машине фактор огневого «воздействия» с земли, поэтому бомбардировщик достаточно хорошо защищён бронёй. Су-34 создавался на замену Су-24. Поэтому он уже неплохо оптимизирован под задачи, которые выполняет и штурмовик», — сказал Макиенко.

Эксперт полагает, что в процессе создания перспективного штурмовика потребуется ОКР, но каких-то принципиальных конструкторских решений принято не будет. Основная задача ОКБ им. Сухого будет заключаться в усилении бронезащиты. Макиенко прогнозирует, что прототип перспективного штурмовика удастся разработать в пределах 5—7 лет.

Главный редактор журнала «Арсенал Отечества» Виктор Мураховский сообщил RT, что ВКС России действительно требуется плановая замена всех Су-24. По подсчётам Международного института стратегических исследований (IISS), в состав Вооружённых сил РФ входят 715 штурмовиков, а количество Су-34 превышает 160 единиц.

  • Истребители-бомбардировщики Су-34
  • РИА Новости

Однако эксперт скептически относится к инициативе разработать перспективный штурмовик на базе Су-34. По мнению Мураховского, самолёт может получиться неоправданно дорогим, а потому России имеет смысл либо найти более дешёвую платформу для модификации, либо продолжить ОКР по проекту «Шершень».

Оптический прицельный комплекс «Шквал»

На дистанциях до 20 км при хорошей видимости оптический прицельный комплекс оказывается даже более эффективным чем радиолокационная станция. Кроме того, применение РЛС обнаруживает самолет в эфире на многие сотни км (больше высота — шире радиус обнаружения). У оптического комплекса таких недостатков нет, его можно использовать в режиме полного радиомолчания. На СУ-39 установили прицельный комплекс «Шквал». Основные функции комплекса:

  • ручное прицеливание для пушки с оптическим увеличением и стабилизацией линии визирования;
  • телевизионное автоматическое сопровождение целей;
  • определение расстояний лазерной станцией дальнометрирования;
  • ночное видение (подвесной контейнер «Меркурий»);
  • лазерное целеуказание для ПТУР.

Интересные факты о штурмовике

Курьёзный случай произошёл 30 марта 2016 года в Приморье. Самолёт Су 25 заходил на посадку, на военный аэродром Черниговка, и неожиданно упал не долетев до полосы, пилот успел катапультироваться. Машина рухнула на хозяйственные постройки во дворе частного дома, пострадал гараж, погибли 50 кур. Самолёт попал на погреб, уничтожив припасы хозяина дома. Военные, по словам пострадавшего, обещали возместить нанесённый ущерб.

Во время войны в Афганистане 24 октября 1987 года, при атаке целей у кишлака Кобай в первом заходе в Су 25 лейтенанта П.Н. Голубцова попал снаряд ПЗРК и оторвал половину хвостового оперения. Начался пожар в двигателе, который удалось частично погасить, пилот принял решение посадить самолёт на своём аэродроме.

Дотянув на одном двигателе до полосы, лейтенант Голубцов произвёл посадку, но система торможения не сработала и пришлось направить самолёт на грунт, чтобы затормозить машину.
Лейтенант Пётр Голубцов награждён орденом Боевого Красного Знамени.
За время войны в Афганистане потеряны лишь 23 машины. Живучесть «Грачей»(так лётчики называли Су 25) феноменальная. Своеобразный рекорд поставил самолёт, на котором после посадки насчитали 165 пробоин.

Су 25

Всего за время боевых действий в Афгане было произведено 139 пусков управляемых ракет и 137 из них поразили цель.
Правительство Ирака сняло с вооружения Су 25 в 2003 году, а в 2014 году вновь закупила эти машины в РФ и Иране, поняв, что этот штурмовик как нельзя лучше подходит для ведения боевых действий против боевиков ИГИЛ.

Россия предполагает оставить на вооружении ВКС самолёты Су 25 до 2020 года. Так, спустя десятилетия подтвердился конструкторский талант инженеров фирмы «Сухой», создавших такой незаменимый штурмовик.

Су 25

Общие сведения


описание? Тактико-технические характеристики Первый полет осуществлен в конце февраля 1975 года. Машина интенсивно используется с 1981 года, самолеты были задействованы во всех вооруженных конфликтах на территории бывшего СССР, и не только. Последний эпизод применения – война в Осетии 2008 года. Сегодня известно, что штурмовики этой серии будут стоять на вооружении нашей армии как минимум до 2021 года, но — при условии наличия современных модификаций и Государственного заказа на продолжение их выпуска — срок этот явно сдвигается на неопределенное время. На данный момент Россия имеет порядка 200 СУ-25. Технические характеристики стоящих на боевом дежурстве машин поддерживаются путем постоянной их модернизации до современных реалий.

Критика и перспективы российского истребителя

Критики аргументируют недостатки самолета в основном тем, что Индия отказалась от совместного проекта FGFA. В качестве причин указывалось то, что малозаметность машины не соответствует заявленной, кроме того, авионика, радары и датчики не соответствуют истребителям пятого поколения. Проект было решено отложить до того момента, когда самолет будет доработан и поступит на вооружение армии РФ.

В 2020 году издание The National Interest назвало одной из серьезным проблем истребителя — двигатель “Изделие 30”. Основная претензия к нему заключалась в плохой надежности и низком контроле качества при изготовлении. Насколько эта информация соответствует действительности, и изменился ли контроль качества с поступлением самолета в серийное производство, сказать сложно.

Так как самолет разрабатывался очень долго, к тому моменту, когда он начал поступать на вооружение, США уже начали работать над истребителем шестого поколения. Однако в России тоже ведутся работы над технологиями шестого поколения. Скорее всего их будут интегрировать в истребитель Су 57, а не создавать новый самолет.

Истребитель Су-57 показал высокую эффективность в ходе реальных боевых действий

Несмотря на всю эту критику, самолет в целом имеет неплохой потенциал. Вполне возможно, что некоторые его недостатки уже устранены. Следует отметить, что истребитель уже показал высокую эффективность в ходе реальных боевых действий. В частности, в Сирии было отработано взаимодействие Су-57 и Су-35 за счет формирования единого информационного пространства всей воздушной группировки. Это так называемый «сетецентрический» принцип, который также заложен в танк «Армата». который в настоящее время закладывается лишь в истребители шестого поколения.

Также самолет показал отличную эффективность в плане выполнения боевых задач. К примеру, высокоточные ракеты большой дальности позволяют самолету поражать цели, не заходя в зону действия ПВО.

Однако существует еще одна проблема. Она заключается в том, что вся электроника машины работает на базе процессоров “Эльбрус”, которые производились в Тайване. Теперь же они оказались под санкциями. В результате дальнейшее производство самолетов может оказаться под угрозой, как и другой высокотехнологичной продукции.

Конструкция

Су-39 сохранил облик Су-25, но получил небольшие изменения. В целом, штурмовик Су-39 получил классическую компоновку и форму военного самолета. Многое сделано с прицелом на то, чтобы машина оставалась живучей, надежной и могла перенести даже прямое попадание из некоторых видов вооружений.

Размеры штурмовика достаточно компактны, если не сказать малы. Это делает его маневренным, трудноуловимым для попадания, способным лететь на низких высотах, огибая препятствия и особенности рельефа поверхности. Отличить штурмовики этой серии можно по имеющемуся на носовой части обтекателю. На Су-39 он получил больший угол наклона, чем на основополагающей модели.

Места в кабине (Су-39 управляется 1 пилотом, но кабина предшественника Су-26УБ предполагала 2 места) хватило для установки бортового РЭО. Из-за его достаточно крупных размеров пришлось несколько сместить двухствольную 30 мм пушку ГШ-30 (относительно оси симметрии она сдвинута вправо на 273 мм) и переднюю стойки шасси (влево на 222 мм). Штурмовик получил характерный горб позади кабины, что делает Су-39 легко узнаваемым в модельном ряду КБ «Сухой».

Под днищем фюзеляжа появилась новейшая РЛС «Копье». Она незаменима в воздушном бою и позволяет обнаруживать летящие вражеские объекты и осуществлять прицеливание. Управление самолетом считается очень простым, так как большую часть работы выполняет автоматика. Су-39 получил световую индикацию, проецируемую на стекло кабины (по аналогии с Миг-29).

Задача штурмовика – сдерживать передвижение вражеских сухопутных войск в тыл. По этой причине самолет конструировался для того, чтобы находиться в эпицентре сражений. Его кабина сделана из титана, а фонарь кабины выполнен из бронестекла. Даже прямое попадание снаряда из 30мм пушки не причинит вреда пилоту и важнейшим системам управления.

Самолет может успешно продолжить полет и приземлиться даже при выходе из строя одной из турбин. Две основные опоры шасси расположены под крылом и убираются в специальные ниши, хвостовое оперение – однокилевое.

Малоизвестный вариант Т-720.

Одним из проектов выполненных по схеме «продольный триплан» был проект легкого учебно- тренировочного штурмовика Т-502-503, который можно рассматривать как ответвление от проекта 720. Самолет должен обеспечить подготовку летчиков к пилотированию реактивной авиационной техники. С этой целью воздушный винт и турбовинтовой двигатель или два двигателя объединялись в один пакет (проект Т-502) и размещались в хвостовой части фюзеляжа. Двухместная кабина с общим фонарем и тандемном расположением катапультных кресел. Предполагалось использование кабин от Су-25УБ или Л-39. На точках подвески можно разместить вооружение массой до 1000кг, что давало возможность применения самолета как легкого штурмовика.

История создания

Прообразом нынешнего Су-39 стал самолет штурмовой авиации Су-25, который прошел испытания на полях сражений и зарекомендовал себя очень удачной машиной. Этот штурмовик имел главную цель – борьбу с бронетанковыми войсками противника. Но требовалось создать более качественную машину, способную нести высокоточное вооружение и иметь более обширный диапазон действий.

Январь 1986 года стал началом проектной подготовки нового штурмовика. В его основу лег фюзеляж от Су-25УБ – это учебно-боевая версия знаменитого штурмовика, рассчитанная на 2 пилотов. Место второго пилота использовали для размещения бака и части бортового радара. Поэтому Су-39, который стал так именоваться после прохождения первых полетов в августе 1995 года, является 1-местной машиной.

Одно время этому мешал явный дефицит финансирования проекта, позже уже стало понятно, что дало о себе знать затянувшееся ожидание. Появились новые виды вооружений, которые обязательно потребовалось приспособить и для возможностей Су-39.

Сегодня известно о четырех собранных штурмовиках Су-39. Конечно для военных целей это ничто. Но проект можно назвать удачным, так как он воплотил надежный и проверенный временем планер и очень умное наполнение военного самолета.

Возможно, Су-39 никогда не увидит свет в качестве вставшего на вооружение штурмовика, но в том, что он послужит базой для дальнейшей модернизации, сомневаться не приходится.
