Самолет ИЛ-76 – мирный воин Неба

Полёты в невесомости на Ил 76

Почувствовать себя космонавтом, паря в невесомости, воплощая свою мечту в жизнь, возможно на летающей лаборатории Ил 76МДК. В течение 25-30 секунд на самолёте-лаборатории воспроизводится состояние невесомости, условия наиболее близкие к реалиям полёта в космосе.

Полёт происходит по «параболе Кеплера» — машина набирает высоту с перегрузкой 2g и в верхней точке параболы, как только величины силы инерции и силы тяготения, противоположные по знаку сравняются, пилот отдаёт штурвал от себя, убирает тягу двигателей и переходит на снижение. Состояние невесомости продолжается до 28 секунд. После этого РУДы переводятся во взлётный режим и самолёт выводится в горизонтальный полёт. Ощущения вы получите невероятные.

Ил 76

Существующие и разрабатываемые модификации самолета

На данный момент Ил-76 имеет значительное число существующих модификаций, а также ведутся разработки новых. Приведем примеры модификаций самолета в зависимости от назначения:

  • Ил-76 (Candid);
  • «Baghdad-1». Позднее выпускался под обозначением «Adnan». Всего выпущено 3 самолета данной модификации, специально для ВВС Ирака;
  • «Adnan-2». Единственный самолет этой модификации принадлежал Ирану, пока не разбился в 2009 году;
  • Ил-76КТ. Построено 3 самолета этой модификации, предназначенных для имитации невесомости;
  • Ил-76ЛЛ. Единственный самолет данной модификации для испытания новых двигателей;
  • Ил-76М. Модификация с увеличенной грузоподъемностью и усиленным фюзеляжем;
  • Ил-76МГА. Модификация для гражданских авиаперевозок (всего построено 2 машины);
  • Ил-76МД (Candid-B). Увеличена грузоподъемность и максимальная взлетная масса;
  • Ил-76МД. Модификация для тушения пожаров;
  • Ил-76МД «Скальпель». Переоборудованный воздушный госпиталь;
  • Ил-76МД-90А. Модификация с улучшенными двигателями;
  • Ил-76МДМ. Улучшение Ил-76МД, которому подвергнутся все самолеты на вооружении ВВС РФ;
  • Ил-76МДК «Космос». Модификация для имитации условий невесомости. Всего выпущено 3 подобных самолета;
  • Ил-76МФ. Увеличена длина фюзеляжа, улучшена бортовая электроника, установлены улучшенные двигатели;
  • Ил-78МК. Модификация для воздушной дозаправки самолетов;
  • Ил-78МК-90. Улучшенная версия предыдущей модели с более мощными двигателями;
  • Ил-76П. Переоборудован для тушения пожаров;
  • Ил-76ПС. Поисково-спасательный самолет;
  • Ил-76ПП. Созданный в единственном экземпляре «постановщик помех»;
  • Ил-76СК. Воздушный командный пункт;
  • Ил-76Т. Гражданский транспортный самолет;
  • Ил-76ТД. Гражданский самолет с увеличенной дальностью полета;
  • Ил-76ТД-90ВД. Самолет для гражданских авиаперевозок с улучшенными двигателями;
  • Ил-76ТД-90SW. Модифицирован аналогично предыдущей модели, но зарубежной компанией;
  • Ил-76ТФ. Улучшение с заменой двигателей и меньшим количеством экипажа;
  • Ил-78 (Midas). Дозаправщик;
  • Ил-78М. Базовая модификация;
  • A-50 (Mainstay). Улучшено дальнее радиолокационное управление и обнаружение;
  • A-60 (Mainstay). Воздушная лаборатория, оборудованная лазерным оружием;
  • KJ-2000. Китайская гражданская модификация.

Таким образом, Ил-76 из самолета военного назначения за свою долгую историю получил множество модификаций, отвечающих различным требованиям и выполняющих самые разнообразные задачи как для военных, так и для мирных целей.

Бехтир П.Т. Бехтир В.П. Практическая аэродинамика самолета Ил-76Т

Автор Бехтир П.Т. Бехтир В.П. Год издания 1979 Язык Русский Ссылка TURBOBIT Ссылка DEPOSITFILES Ссылка RAPIDSHARE Оценить 5 Голоса

Скоростной реактивный дозвуковой самолет Ил-76Т предназна¬чен для пе-ревозки крупногабаритной техники и грузов на магист¬ральных авиалиниях с коммерческой нагрузкой 40000 кгс при экс¬плуатации на бетонированных ВПП и 30000 кгс — на грунтовых с крейсерской скоростью 800—850 км/ч.

Самолет Ил-76Т (рис. 1) представляет собой свободнонесущий моноплан с верхнерасположенным стреловидным крылом, одноки¬левым Т-образным стреловидным оперением, пятиопорным шасси и турбореактивной силовой установкой. Шасси самолета состоит из четырех основных и одной передней опоры. На каждой опоре установлено по четыре колеса. Колеса основных опор тормозные, а передней — управляемые. Силовая установка самолёта состоит из четырех двухконтурных турборе-активных двигателей Д-30КП, установленных под крылом на пилонах. Двига-тели имеют устройство для реверсирования тяги. Сравнительно большая энерговооруженность самолета, эф¬фективная меха-низация крыла—трехщелевые выдвижные за¬крылки, предкрылки, тормозные щитки и спойлеры (гасители подъемной силы), реверсирование тяги двигателей и надежные тормоза колес обеспечивают хорошие взлетно-посадочные характеристики на бетонированных ВПП, а также позволяют выполнять взлет и посадку на грунтовых аэродромах. Вспомогательная силовая установка (ВСУ) обеспечивает за¬пуск двигателей в воздухе, питание системы кондиционирования воздуха в кабинах самолета на земле и питание электросети са¬молета переменным и постоянным током. ОГЛАВЛЕНИЕ

  • Глава 1. Конструктивно-аэродинамические особенности и характеристики самолета 4 1.1. Геометрические характеристики самолета и их аэродинамическое обоснование 5
  • 1.2. Аэродинамические характеристики самолета 9
  • 1.3. Механизация крыла 25

Глава 2. Основные характеристики силовой установки 30

2.1 Тяга двигателя и удельный расход топлива 30

2.2. Дроссельная характеристика двигателя 32 2.3. Зависимость тяги двигателя и удельного расхода топлива от скорости полета 35 2.4. Зависимость тяги двигателя и удельного расхода топлива от высоты полета 36 Глава 3. Горизонтальный полет 37

3.1. Скорость и тяга, потребные для горизонтального полета 37

3.2. Кривые потребных и располагаемых тяг 39 3.3. Влияние полетного веса на летные данные самолета 43 3.4. Влияние высоты на летные данные самолета 44 Глава 4. Взлет 47

4.1. Общие сведения о взлете 47

4.2. Нормальный взлет 51 4.3. Взлетные характеристики самолета 56 4.4. Особенности взлета с грунтовых ВПП 66 4.5. Особые виды взлета 68 Глава 5. Набор высоты 72

5.1. Общие сведения о наборе высоты 72

5.2. Порядок набора высоты 74 Глава 6. Снижение 77

6.1. Общие сведения о снижении 77

6.2. Порядок снижения с эшелона полета 79 6.3. Экстренное снижение 80 Глава 7. Виражи и развороты самолета 81 Глава 8. Посадка самолета 83

8.1. Общие сведения о посадке 83

8.2. Нормальный заход на посадку, посадка и уход на второй круг 84 8.3. Особенности посадки в сложных условиях и особые случаи посадки 92 Глава 9. Устойчивость и управляемость 97

9.1. Общие сведения о балансировке, устойчивости и управляемости 97

9.2. Центровка самолета и ее расчет 98 9.3. Продольное равновесие и устойчивость самолета 101 9.4. Продольная управляемость 111 9.5. Боковое равновесие, устойчивость и управляемость 118 9.6. Особенности боковой устойчивости и управляемости самолета ИЛ-76Т 125 Глава 10. Полет при несимметричной тяге 130

10.1. Поведение самолета при отказе одного или двух двигателей, расположенных на одной половине крыла 130

10.2. Действия экипажа для восстановления равновесия (баланси-ровки) самолета 132 10.3. Особенности полета при отказе одного или двух двигателей 139 Глава 11. Характеристики прочности самолета и особенности полета в неспокойном воздухе 142

11.1. Характеристики прочности и летные ограничения самолета 142

11.2. Особенности полета в неспокойном воздухе 143 Глава 12. Особенности полета при обледенении 147

П. Т. БЕХТИР, В. П. БЕХТИР ПРАКТИЧЕСКАЯ АЭРОДИНАМИКА САМОЛЕТА Ил-76Т Допущено в качестве учебного пособия для слушателей школ высшей летной подготовки и учебно-тренировочных отрядов гражданской авиации

МОСКВА «МАШИНОСТРОЕНИЕ» 1979

Новая жизнь 76-го

В 2006 году вышло поручение правительства РФ об организации производства самолётов Ил-76 в России. Работы по созданию тяжёлого транспортника Ил-76МД-90А и организации его серийного производства на ульяновском авиазаводе «Авиастар-СП» (входит в ОАК госкорпорации «Ростех») велись под руководством генерального директора – генерального конструктора «Ильюшина» Виктора Ливанова в период с 2006 по 2014 год.

mil.ru
Сборка нового транспортного самолёта Ил-76МД-90А на предприятии «Авиастар-СП».

Наиболее современной модификацией является Ил-76МД-90А, ресурсный и первый лётный, образцы которого были собраны на «Авиастар-СП» в 2011 году. Первый демонстрационный полёт в присутствии президента РФ Владимира Путина самолёт совершил 4 октября 2012 года.

В списке основных отличительных особенностей глубоко модернизированной машины – более мощные двигатели ПС-90А-76, усиленные крыло и модернизированное шасси, новый пилотажно-навигационный комплекс. Как сообщил ТАСС главный конструктор Ил-76МД-90А Андрей Юрасов, самолёт может эксплуатироваться в жёстких климатических условиях при экстремально низких и высоких температурных режимах. «Ил-76МД-90А может эксплуатироваться в любых климатических зонах, в том числе в Африке, Антарктиде и Арктике. Он способен перевозить широкий спектр грузов в любую точку земного шара», – сказал он.

ilyushin.org
Самолёт Ил-76МД-90А может эксплуатироваться в жёстких климатических условиях при экстремально низких и высоких температурных режимах.

По его словам, в ходе модернизации транспортная нагрузка Ил-76МД-90А выросла до 60 т, дальность полёта – на 25% (по сравнению с Ил-76МД), а расход топлива сокращён на 17%.

Несмотря на глубокую модернизацию, Ил-76МД-90А сохранил легендарную надёжность базового образца. Как и ранее разработанные самолёты этого семейства, Ил-76МД-90А может являться базовой платформой для целого семейства авиационной техники. В частности, по словам Юрасова, машина может быть конфигурирована как самолёт для десантирования снабженческих грузов, самолёт для пожаротушения, самолёт гуманитарной помощи, самолёт-спасатель.

Применение новых методов проектирования и современные технологии производства обеспечивают возможность дальнейшей эффективной модернизации самолёта и создание на его базе самолётов самого разного назначения, специальных авиационных комплексов, которые соответствуют всем российским и международным требованиям.

«За всю историю программы Ил-76 было произведено и поставлено заказчикам около тысячи самолётов этого типа. Это лучшее доказательство его надёжности, удобства использования, многофункциональности», – добавляет первый заместитель генерального директора ОАК Сергей Ярковой.

Основные модификации самолета

Транспортный самолет Ил-76 блестяще продемонстрировал всему миру лётные характеристики во время войны в Афганистане.

За десять лет военный Ил-76 перевез 84% всех грузов и 74% личного состава ограниченного контингента советских войск. Конструкторы заложили в характеристики Ил-76, вместимость которого и так считается самой большой, огромный ресурс для улучшения технических параметров.

Благодаря этому регулярно устремляются в небо новые модификации «Ила». Диапазон применения транспортного самолёта для военного ведомства расширился до необозримых пределов. В первую очередь – за счёт прекрасных лётно-эксплуатационных характеристик, которыми обладает грузовой самолет Ил-76. Он применяется в армии, в гражданской и специальной авиации.

Ил-76 используют в армии, в гражданской и специальной авиации.

Один борт используется Российской Федерацией для осуществления уникальных полётов в сверхтяжёлых погодных условиях. Экипаж самолёта Ил-76ТД «Антарктида» во главе с командиром, заслуженным лётчиком испытателем, Героем России Рубеном Есаяном, осуществляет транспортировку грузов и топлива на российские научно-исследовательские полярные станции на шестом континенте. Вместимость Ил-76 сделала его незаменимым помощником экспедиционных миссий в северных широтах.

Коротко остановимся на самых распространённых и интересных модификациях Ил-76, спроектированных и построенных за годы эксплуатации самолёта:

МодификацияДанные о назначении и использовании

Ил-76КТ /Ил-76МДК

Самолёты были переоборудованы под лаборатории имитации невесомости. Использовались для тренировок членов отряда космонавтов с 1981 года.

Использовались 3 единицы Ил-76КТ. В режим невесомости самолёт входил согласно «параболе Кеплера» (набор высоты с 6,5 до 9 км), затем резкий переход в пике с углом около 40о

Ил-76М

С 1978 года выпускались модификации, грузоподъёмность которых за счёт усиления конструкции фюзеляжа доведена до 42 т.

Максимальная взлётная масса — 170 т. Основное назначение — транспортировочно-десантные операции ВС СССР

Ил-76ТД

Гражданская грузопассажирская модификация. Полезная нагрузка — до 50 т.

Нет задней кабины стрелка, снято военное оборудование. Активно используется МЧС России. Дальность полёта — 3650 км. Двигатели Д-30КП 2-й серии

Ил-76ПП

Военный Ил-76 — постановщик помех. Как базовый самолёт выбран Ил-76МД.

Дополнен специальным аппаратным комплексом «Ландыш» для поиска и пеленгации сигналов. В серию запущен не был

Ил-76СК

Модификация использовалась в качестве стратегического пункта управления ядерными силами ВС РФ. Двигатели — 4 ТРДД Д-3-КП. Скорость — 780 км/ч. Дальность — 6800 км.

Дополнительное оборудование — контейнер спутниковой связи («горб»), вытяжные, лепестковые и штыревые антенны

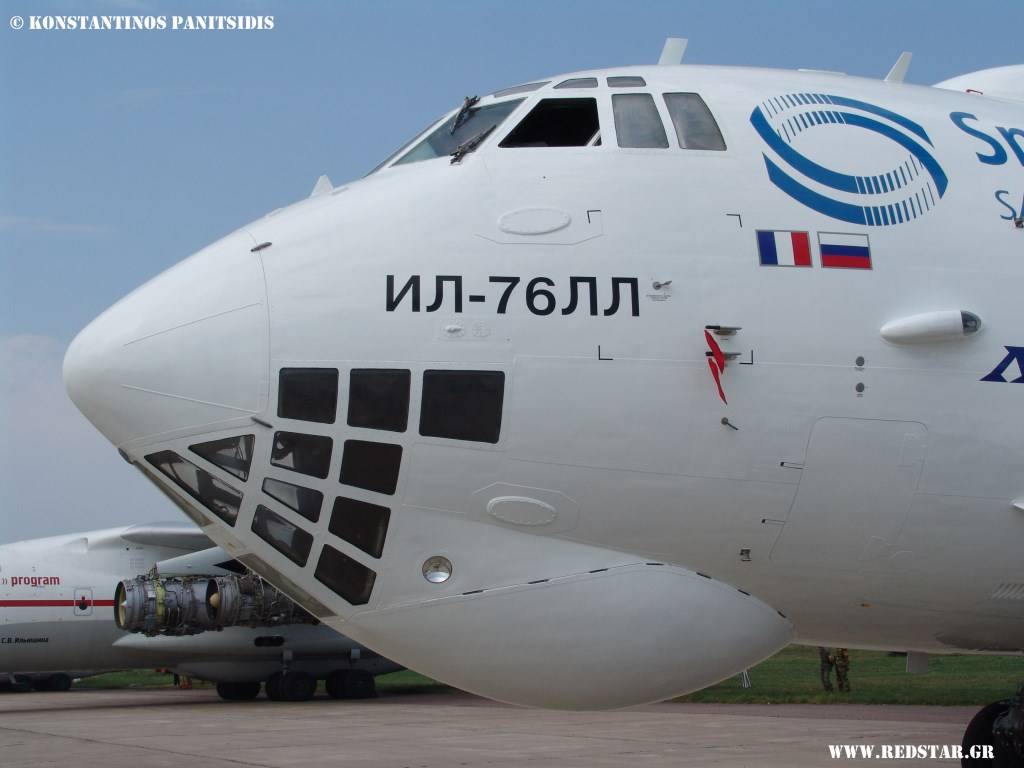

Ил-76ЛЛ

Высотный лабораторный комплекс для тестирования режимов работы силовой установки.

Исследуемый двигатель в полёте ставился на место штатного двигателя №2. В остальном — стандартный Ил-76 с массой груза до 33 т. Дальность полёта — 3200 км

Ил-976

Высотный командно-измерительный пункт телеметрической информации РВСН.

В состав входят различные системы измерения, управления и ретрансляции

Ил-76МД

«Модифицированный дальний» Ил-76 при полной загрузке (40 т топлива и 48 т коммерческой нагрузки) может преодолевать 4200 км.

Выпускался как транспортировщик, противопожарный самолёт и передвижной медицинский госпиталь.

Базовая грузоподъёмность самолета Ил-76 — 48 т. Модификация, масса которой доведена со 170 до 190 т

Ил-78М/Ил-78МК (МК90)

Топливозаправщики ВВС РФ. Предназначены для дозаправки в воздухе истребителей, самолётов бомбардировочной и вспомогательной авиации с помощью системы «шланг-конус».

Ил-78/Ил-78М:

  • Взлётная масса — 190/210 т;
  • Масса топлива — 32-65 т;
  • Производительность перелива — 2200-2900 л/мин

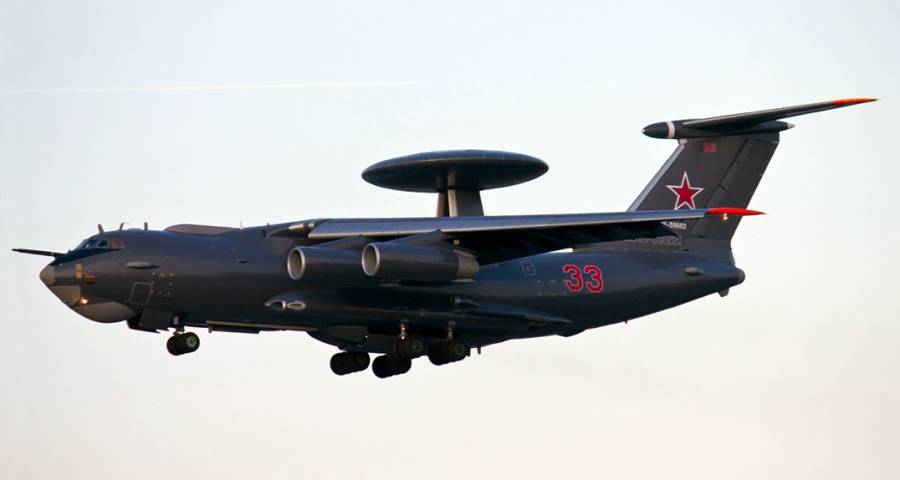

А-100

А-100 — многофункциональный авиационный комплекс радиолокационного дозора и наведения «Премьер».

Самолёт Ил-76МД-90А переоборудован в НТК им. Бериева. Отличительные особенности:

  • антенна с АФАР;
  • новый бортовой РТК (разработан концерном «Вега»);
  • двухдиапазонная РЛС типа AN/APS-20

Разумеется, это далеко не весь список заслуг Ил76. За годы эксплуатации самолёт засветился практически везде, где требовалась оперативная транспортировка грузов и людей. Надёжность и неприхотливость, простота конструкции и высокие лётные качества сделали его необычайно популярным в десятках стран мира.

Система дозаправки в воздухе «шланг-конус» Ил-78М

Самолет судного дня ИЛ-80

Российский самолет ИЛ-80, как и амерканский аналог, оснащен оборудованием, защищенным от поражающих факторов ядерного взрыва, что обеспечивает безопасность в том случае, если борт не успеет покинуть опасную зону. Кроме того, он оснащен оборудованием, которое обеспечивает возможность автономного полета, то есть без спутникового оборудования, систем ретрансляции, навигации и прочей аппаратуры, которая находится вне воздушного судна. Ведь все это, скорее всего, в результате ядерной войны не будет работать.

Под крыльями ИЛ-80 можно заметить энергосистемы, обеспечивающие электричеством все оборудование самолета

Другая важная особенность самолета — длительность и дальность полета. Его задача заключается в том, чтобы руководство страны могло находиться в воздухе наиболее опасный период времени и при этом покинуло территорию поражения. Поэтому самолет может летать неделю, а возможно и больше. Но, разумеется, это при условии воздушной дозаправки. Поэтому самолет оборудован всем необходимым, чтобы можно было заливать топливо во время полета с самолетов-заправщиков.

Надо сказать, что визуально самолет судного дня не так уж сильно отличается от серийного ИЛ-86, но если внимательно присмотреться, некоторые детали сразу бросаются в глаза. По понятным причинам он не имеет иллюминаторов. В носовой части фюзеляжа можно заметить крупный накладной отсек, в котором содержится всевозможное радиоэлектронное оборудование. Корпус и крылья усиленные, что обеспечивает более высокую устойчивость к ударной волне.

Так как самолет очень тяжелый, он имеет четыре опоры шасси. Под крыльями можно заметить дополнительные пилоны с электрооборудованием. При этом вооружения на борту самолета нет. Предполагается, что защиту будет обеспечивать истребительная авиация.

Так выглядит кабина ИЛ-80 изнутри

История создания самолета Ил-76

В 1966 году ОКБ Ильюшина получило задание на разработку военно-транспортного самолета. Уже менее чем через год разработанное техническое задание было утверждено генеральным конструктором бюро, а еще спустя несколько месяцев было принято решение о начале строительства самолета Ил-76. Руководил строительством новой воздушной машины Г. В. Новожилов, который позднее сам занял место генерального конструктора в другом ОКБ — московской «Стреле».

Новожилов Генрих Васильевич

В 1969 году был изготовлен полноразмерный макет самолета. Первую тестовую машину строили на московском машиностроительном заводе «Стрела», и уже в 1971 году она поднялась в воздух. В том же году самолет представили на французском авиасалоне, где он получил положительные оценки.

Испытания Ил-76 проходили в гарнизоне под Великим Новгородом, куда впоследствии и встал на вооружение Ил. Новая машина зарекомендовала себя с лучшей стороны, ввиду чего и было принято окончательное решение о принятии Ил-76 в ВВС СССР.

Впервые серийная версия «Ильюшина» поднялась в воздух в 1973 году. Серия Ил-76 выпускалась на Ташкентском авиационном заводе, где вскорости после запуска основной серийной линии началась разработка различных модификаций машины. С 1973 года на авиапроме им. В. П. Чкалова было произведено свыше тысячи самолетов, не менее сотни из которых отправились на экспорт.

Особенности конструкции Ил 76

Аэродинамическая компоновка выполнена по обычной схеме – это корпус с высоким расположением крыла и хвостовым Т-образным оперением. Крыло самолёта оснащено мощной механизацией, переставной стабилизатор размещён на верхней части киля, сам киль имеет руль направления с триммером-флетнером и сервокомпенсатором.

Ил 76

Четыре двигателя силовой установки ПС-90А-76 размещены на подкрыльевых пилонах. Самолёт имеет возможность доставлять грузы до 60 тонн на расстояние до 4200 км, а в десантном варианте в своих герметичных кабинах и двухпалубной компоновке перевозить 245 солдат или 126 полностью экипированных десантников.

Шасси самолёта убирающееся, имеет пять точек опор и предназначено для полётов с грунтовых и бетонированных полос. Вспомогательная силовая установка обеспечивает сжатый воздух для запуска основных двигателей и питает электроэнергией системы самолёта в полевых условиях.

Конструкция самолета

 Военные поставили перед проектировщиками самолёта жёсткие условия:

  • транспортировка любых видов техники, состоявшей на вооружении воздушно-десантных войск;
  • вместимость Ил-76 126 человек в грузовом отсеке для парашютного десанта, или 145 — для переброски на другой аэродром;
  • вооружение Ил-76 должно обеспечивать защиту самолета во время атак в полете и при приземлении;
  • возможность транспортировки до 80% тяжёлой техники других родов войск;

33 тонны
суммарная коммерческая нагрузка

Руководствуясь предъявленными требованиями, конструкторы спроектировали фюзеляж с грузовой кабиной размерами 20х3,4м (без учёта размеров грузовой рампы). Учитывая сложность процесса погрузки тяжёлой техники с помощью рампы, лебёдок и тельферов, в состав экипажа включён борттехник по авиационно-десантному оборудованию. Он полностью несёт ответственность за правильность размещения груза в самолёте.

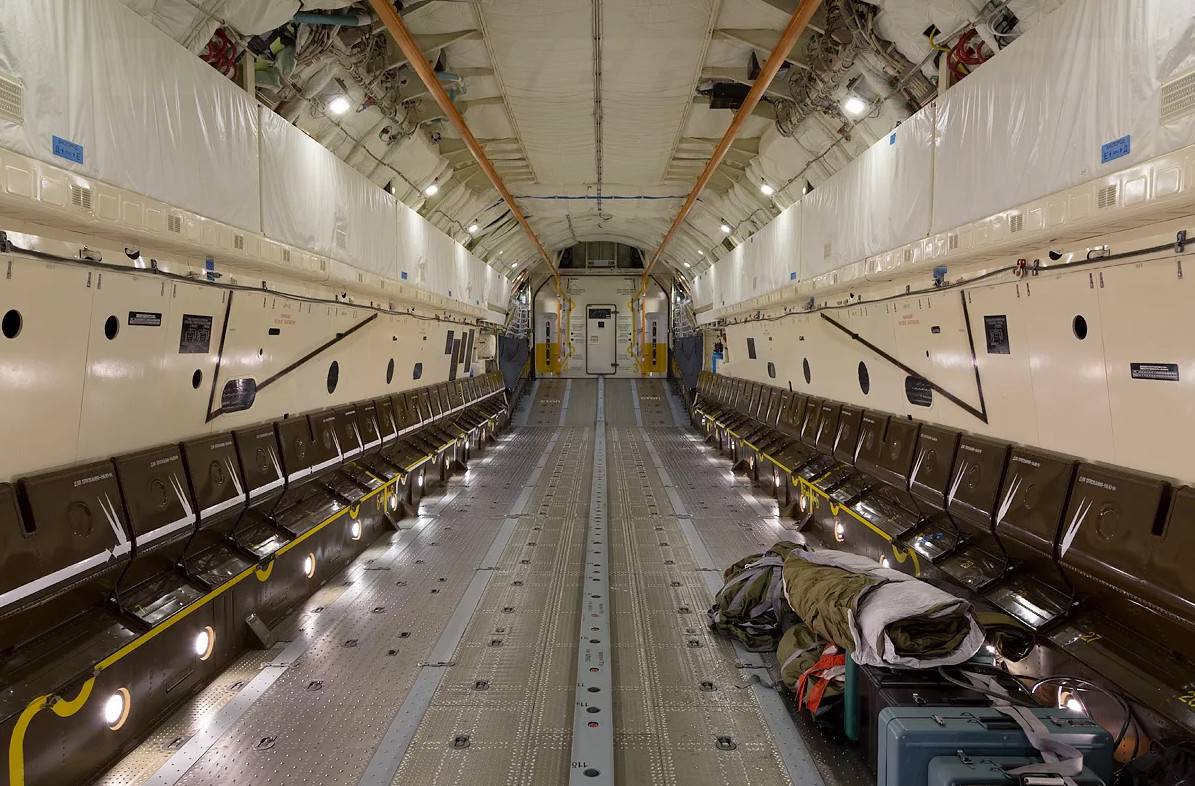

Грузовая кабина Ил-76ТД

Несколько слов о наиболее важных узлах конструкции Ил-76:

Фюзеляж и крылья

Конструкция Ил-76 — это военно-транспортный самолет — высокоплан со стреловидным крылом и одним Т-образным килем с оперением. Верхнее расположение крыла существенно увеличивает характеристики управляемости тяжёлой машины.

Свободное пространство с обеих сторон под плоскостями позволяет осуществлять парашютное десантирование личного состава через боковые погрузочные люки. Основной погрузочный люк — задний, трёхстворчатый. Боковые створки раскрываются в стороны вниз, центральная стойка — внутрь вверх.

Внутри фюзеляжа оборудованы рольганги, погрузочные десятитонные тельферы и монорельс для движения техники во время десантирования.

Крыло Ил-76 оснастили мощной механизацией.

Для того, чтобы самолёт мог взлетать и садиться с большой коммерческой нагрузкой, крыло Ил-76 оснастили мощной механизацией. По всей длине передней кромки полукрыла расположен предкрылок, состоящий из пяти секций. Задняя кромка оборудована двумя раздвижными закрылками щелевого типа.

Кроме того, крыло оборудовано трёхсекционными элеронами и щитками для торможения. Отличительной особенностью киля Ил-76 стало наличие специального лестничного лаза для проведения технического осмотра и диагностики неполадок рулей. «Проспект Новожилова», и поныне успешно применяется на других типах самолётов.

Шасси

Конструкция самолета Ил-76 выполнена на пятиопорном шасси: с одной носовой и четырьмя главными опорами. Колёса на передней стойке бескамерные, на главных — камерные. Давление внутри шин регулируется в зависимости от вида посадочной полосы:

Стойки шассиХарактеристика ВПП
Грунтовая, кг/см3

Бетонная, кг/см3

Передняя5,5+0,57,5+0,5
Главные4,5+0,57,5+0,5

При уборке шасси с помощью гидравлической системы в грузовой люк главные стойки разворачиваются внутрь навстречу друг другу под углом 90о.

Топливная система

Топливные баки кессонного типа с дренажной установкой вмонтированы внутрь плоскостей полукрыльев с обеих сторон.

В состав системы подачи топлива входят механизмы:

  • обеспечения подачи керосина в главные двигатели и на вспомогательную силовую установку;
  • заправка Ил-76 на аэродроме осуществляется через специальные штанги;
  • оборудование для уборки остатков топлива и конденсата.

Военно-транспортный самолет Ил-76 вмещает в баки 84,84 тонны авиационного керосина.

Топливные емкости распределены на 4 обособленных группы.

Каждая из них имеет три резервуара:

  • главный (Г);
  • дополнительный (Д);
  • резервный (Р).

Сложная система подачи топлива предусматривает наличие в баках расходного и предрасходного отсеков. Перетекание топлива происходит в одностороннем порядке за счёт работы обратных клапанов. Баки разделены специальными нервюрами, герметизирующими отдельный топливный танк.

Система оборудована клапанами и нажимными кранами. Это необходимо для верхней подачи топлива и слива остатков конденсата из баков. Общий контроль процесса заправки осуществляется с помощью системы программного управления топливом СПУТ-4-1.

Интересные факты

Пожалуй, из всего многочисленного семейства Ил-76 самую большую известность получила модификация Ил-76ТД. Самолёт был перехвачен над Афганистаном истребителем, принадлежащим движению Талибан, и был вынужден совершить посадку. Лётчики были захвачены в плен, и больше года находились в заложниках.

Самолёт представлял для террористов определённую ценность, поэтому пилоты периодически привлекались для техобслуживания машины. Во время выполнения этих работ экипажу удалось поднять машину в воздух, и на сверхмалой высоте добраться до Арабских Эмиратов.

Конструкционные особенности Ил-76

В соответствии с общепринятой схемой практической аэродинамики транспортных самолетов, основу машины составляет круглый в сечении фюзеляж, с высоким расположением крыла (высокоплан) и «Т» — образным хвостовым оперением. Крыло обеспечено самой передовой (на тот момент) механизацией, стабилизатор установлен в верхней части киля, который снабжен рулем направления.

Самолет обладает характерной для такого класса машин трапецевидной формой крыльев, расположенных стреловидно под углом в 25 градусов.

В кормовой части фюзеляж снабжен автоматическим трехстворчатым грузовым люком с нижней частью — аппарелью, приспособленной для десантирования личного состава, боевой техники и их наземного спуска. В носу спроектированы: люк для аварийного выхода экипажа, эксплуатационный люк для выхода на поверхность фюзеляжа самолета и крылья.

Грузовой отсек оснащен 2 лебедками грузоподъемностью до двух с половинной тысяч килограмм и рольганговыми дорожками для грузов, лишенных мобильности.

Силовая установка представлена четырьмя турбореактивными двигателями, подвешенными на пилонах попарно под консолями крыла. Первоначально использовались Д-30КП-1 и Д-30КП-2, тягой 11-12 000 кгс (килограмм/сила) соответственно. На современных представителях класса используются ПС-90А-76 с тягой в 14500 кгс.

Шасси у Ил-76 особой конструкции. Самолет оборудован многоколесным шасси с пятью автоматически убирающимся опорами. На передней опоре находятся четыре бескамерных колеса.

Эта стойка поворотная для рулежки. Задние стойки главного шасси расположены попарно с левой и правой стороны внизу (на «брюхе») фюзеляжа и оснащены четырьмя колесами с камерами, каждая. Они оригинально прячутся внутрь самолета после взлета. Шасси адаптировано ко взлету как с бетонированных, так и грунтовых взлетных полос.

Топливная система представлена 12-ю резервуарами для топлива, размещенными во внутренних полостях крыльев (по 6 в каждом), сгруппированных обособленно по 3 для каждого двигателя (главный, дополнительный, резервный). Баки разделены между собой герметичными перегородками. В топливной системе имеются собственные средства пожаротушения активная и пассивная.

Противопожарная система:

  • Стационарная (ППС) — для обнаружения, сигнализации и ликвидации воспламенений двигателей;
  • Конструктивная, включающая огнеупорные перегородки, облицовку и дренажные полости;
  • Огнетушители ручного применения для экипажа для ликвидации локальных возгораний;
  • Система нейтрального газа — для защиты топливных баков от огнестрельных повреждений при участии в боевых операциях. Суть работы заключается заполнением нейтральным газом, производящимся специальным генератором из воздуха при сжигании топлива, полостей, образующихся в топливных баках, по мере расхода горючего.
