Вертолет Ка-26: история создания, описание и характеристики машины

История создания

Начало 60-х годов запомнилось для работников ОКБ Н.И. Камова получением задания от правительства на разработку вертолёта для народного хозяйства способного работать с различными вариантами съёмного оборудования. Было решено поставить во главе проекта заместителя главного конструктора М.А. Купфера.

В первом месяце весны 1965 года построили опытный образец машины и уже в мае этого же года лётчик-испытатель В.И. Громов оторвал вертолёт от земли и проверил работу двигателей в режиме висения. Так уж совпало, что в день авиации 18 августа 1965 года Ка-26 совершил пробный полёт по кругу.

Ка-26

Потом были ещё полёты по кругу и в зону, проверка всех режимов — в общем, обычная работа по доводке вертолёта, а в 1966 году начались государственные испытания. Машина получилась, на удивление удачная, особенно было отмечено быстрота, с которой возможно было переоборудовать вертолёт под любые цели.

Оригинальная схема машины – «летающее шасси» позволяла бригаде из трёх человек в течение 1,5 -2 часов смонтировать любой вариант: пассажирский, грузовой и сельскохозяйственный. Собственно за эту уникальную схему на международной выставке вертолёт получил золотую медаль.

В 1967 году машина была показана во Франции на авиасалоне, затем после испытаний впервые в отечественном вертолётостроении был получен международный сертификат годности к полётам по нормам США.

В 1969 году заводы, расположенные в Бурятии, приступили к серийному выпуску вертолётов.

Ка-26 «Хулиган»

Вертолет Ка-26 – видео

https://youtube.com/watch?v=rF6df3YA3eo

ГВФ стал главным заказчиком постройки этого вертолета (1964 год). Особенностью было его исключительное использование. Ка-26 представлял собой вертолет с двумя поршневыми двигателями и четырьмя стойками шасси, что в свою очередь привело к неидеальным аэродинамическим показателям. С одной стороны, он был медлительным (хоть скорость для трудового вертолета и не нужна), но, с другой, положительно отмечались компактность, высокая тяга, манёвренность и простая техника пилотирования.Учитывая критерии стоимости и эффективности работы, Ка-26 считается одним из лучших вертолетов. В сравнении с тем же Ми-2 можно отметить, что Ка-26 обладает меньшей мощностью двигателя и меньшим весом, что не мешает ему перевозить такой же вес, как и Ми-2. А дальность и время полета превышают вдвое.

Практически все эксплуататоры этой летательной машины отмечают особую изюминку – наличие стеклопластиковых лопастей несущего винта, ресурс которых в десять раз превосходит металлические лопасти Ми-2. Конструкция технологии изготовления была забетонирована в 5 зарубежных странах. Ка-26 – это единственный вертолет в СССР, который получил сертификат по американской норме летной годности.

Модификации

За три года было сконструировано семь модификаций:

– Сельскохозяйственный. На замену грузопассажирской кабине смонтированы баки или бункеры для распыления и разбрызгивания химикатов (ширина распыленной полосы от 20 до 60 метров).

– Транспортный. В нем имеется либо грузопассажирская кабина на шесть человек, либо грузовая платформа на груз весом 900 кг.

– Санитарный. Специальная пассажирская кабина с двумя местами, приспособленная для больных на носилках, медработника с оборудованием.

– Лесо-патрульный. В основном использовался для патрулирования лесов и горных массивов, проводил спасательные работы при пожарах. Внутри вертолета вмонтирована электрическая лебедка ЛПГ-150.

– Летающий кран. Широко применялся для грузоподъёмных работ весом до 900 кг.

Корабельный спасательный. В нем размещена лебедка ЛПГ-150-М3 (система подъёма пострадавших), спасательная лодка ЛАС-5М3 (имеет радиостанцию «Коралл», телевизионную камеру и аварийные баллонеты).

– Патрульный. Использовался Госавтоинспекцией, соответственно, на вертолёт были установлены громкоговоритель, электролебёдка, грузовой крюк. В отдельных ситуациях модифицировался телевизионной камерой.

Сельскохозяйственный Ка-26

За весь период было сконструировано около 800 авиамашин на заводе в Кумертау. Они использовались в 17 зарубежных странах и установили пять мировых рекордов. В создании этого шедевра принимали участие руководитель ОКБ Н.И. Камов, главный конструктор М. Купфер, ведущий конструктор Ю. Петрухин, инженер по испытаниям В. Дордин и летчики-испытатели В. Громов и Е. Ларюшин.

Примечания

  1. Ка-226/226Т Многоцелевые вертолёты (недоступная ссылка)
  2. Ka-226
  3. Kamov Ka-226 Архивировано 17 января 2013 года.
  4. Супер-драйв или полёт 4D от Москвы до Питера за 2,5 часа (недоступная ссылка)
  5. «Ростех» организует выпуск в Индии 200 вертолётов Ка-226Т // lenta.ru, дек 2015
  6. Чемезов: Контракт с Индией на Ка-226 превышает 1 млрд долларов
  7. Создано индийско-российское совместное предприятие по производству вертолетов Ка-226Т в Индии
  8. 12345 (недоступная ссылка) // kamov.ru
  9. Ка-226
  10. The Military Balance 2021,p.195
  11. Морська авіація отримала гелікоптер Ка-226//Ukrainian Military Pages, 25.05.18
  12. Серийные Ка-226Т появятся в 2013 году | Еженедельник «Военно-промышленный курьер»
  13. Индия одобрила покупку у России 197 вертолётов ОАО «Камов». Проверено 14 мая 2015.
  14. «Вертолёты России» и ФНПЦ «НефтеГазАэроКосмос» подписали контракт на поставку 18 новых лёгких вертолётов Ка-226ТГ
  15. В России выпустили первый вертолёт Ка-226Т морского базирования // РГ, 28.12.2016
  16. Закупка многоцелевых Ка-226Т Индией изменит судьбу этого вертолёта — Международные новости (рус.). Международные новости (17 мая 2015). Проверено 21 мая 2021.
  17. Карта данных к сертификату типа (рус.). АР МАК. Проверено 3 ноября 2021. (недоступная ссылка)
  18. Характеристики: Ка-226Т. www.russianhelicopters.aero. Проверено 24 мая 2021.
  19. 123 Характеристики Ка-226Т — Вертолеты России (рус.). Вертолеты России. Проверено 1 ноября 2021.
  20. Вертолёт Ка-226 совершил аварийную посадку в Москве // АвиаПорт. Дайджест
  21. Некоторые подробности аварии Ка-226 ГУВД Москвы // АвиаПорт. Новости
  22. Вертолёт Ка-226 задымился и упал на бок в Башкирии

Ка-27 характеристики:

МодификацияКа-27
Диаметр главного винта, м15.90
Длина,м12.25
Высота ,м5.40
Ширина, м3.80
Масса, кг пустого6100
Масса, кг нормальная взлетная10600
Масса, кг максимальная взлетная12000
Тип двигателя2 ГТД Климов ТВ3-117КМ
Мощность, л.с.2 х 2225
Максимальная скорость, км/ч291
Крейсерская скорость, км/ч250
Перегоночная дальность, км1000
Боевая дальность, км760
Продолжительность полета, ч.мин3.30
Боевой радиус действия, км200
Практический потолок, м5000
Статический потолок, м3500
Экипаж, чел2-3
Полезная нагрузка:3 оператора или 3 пассажира или 4000 кг груза в кабине или 5000 кг на подвеске
Боевая нагрузка — 800 кг в отсеке оружия
Вооружение:Типовая нагрузка — 2 противолодочные торпеды и/или глубинные бомбы.
Возможна установка 2 ПКР или 2 ПУ НУР.

Вертолет Ка-27. Галерея.

Вертолеты

Интересные факты о самолёте Ан 26

По неофициальным данным из зарубежных источников, за всё время эксплуатации потеряно 130 самолётов Ан-26, что привело к гибели 1316 человек. Катастрофа произошедшая 9 марта 2016 года, самолёт Ан-26 при перевозке креветок из Бангладеш, рухнул в море. Экипаж состоял из четырёх граждан Украины. Трое членов экипажа погибли, один остаётся в критическом состоянии.

Ан-26 часто используют в операциях по разгону облаков. Специально оборудованный борт оснащён системами для распыления жидкого азота, в хвостовой части фюзеляжа самолёта располагаются специальные агрегаты для отстрела патронов с соединениями серебра.

После проведения воздушной разведки метеорологической обстановки, вылетает Ан-26 с реагентами и начинает «засеивать» дождевые облака. Происходит реакция с реагентами и осадки, достигнув критической массы, выпадают не доходя до какой-то определённой территории.

Ан-26 участвовал в съёмках фильма «Неудержимые-3», на котором главные герои отправлялись на выполнение заданий.

Ан-26 в фильме «Неудержимые-3»

Отметился Ан-26 в кинокартине «Экипаж», на нём спасались с объятого огнём острова герои фильма и другие участники, играющие спасающихся людей.

Ka-26 в кинофильмах

Широкое применение вертолёта Ка-26 в сельском хозяйстве и ГАИ СССР предопределило его востребованность на советском киноэкране. Его можно увидеть во многих детективных и комедийных кинофильмах 1970—1990 годов.

  • В пародийной комедии «Старики-разбойники» герой Юрия Никулина в мечтах пролетает над городом, вися на лестнице, прикреплённой к вертолёту.
  • В комедийном фильме «Шла собака по роялю» сельскохозяйственный Ка-26, как и его молодой пилот, практически является одним из героев фильма.
  • В фильме «Всё будет хорошо!» вертолёт ГАИ сопровождает автоколонну.
  • В детском фильме «Три весёлые смены» во втором фильме на Ка-26 работает Павел, друг Микоши.
  • В детективном фильме «Сыщик» — вертолёт ГАИ.
  • В венгерском комедийно-детективном фильме «Языческая мадонна» 1980 года, детектив-супермен Капелька преследует на Ка-26 в цветах местного ГАИ международных преступников.

Автожиры

Первый зарубежный автожир

Испанский изобретатель Хуан де ла Сиерва (1895 — 1936) придумал нечто среднее между вертолетом и самолетом. В одном из испытательных полетов аэроплан потерял управление и рухнул. Переживая трагедию, Сиерва придумал схему, когда аэроплан оснащается кроме самолетного винта несущим. Несущий винт Сиервы приводился в движение набегающим потоком воздуха.

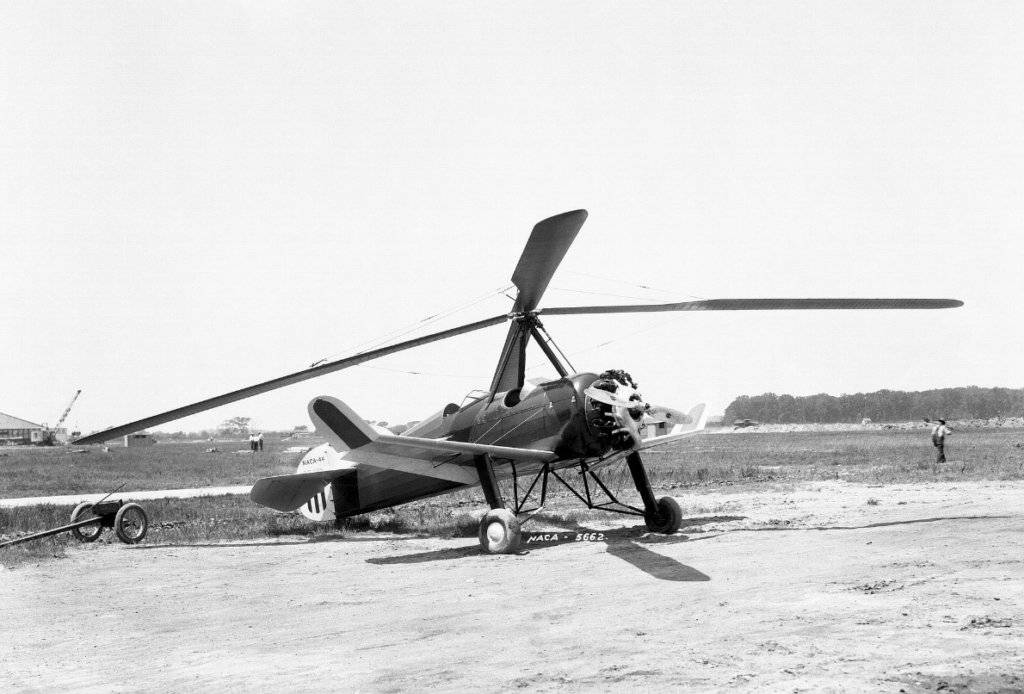

Автожир Сиервы PCA-2

Конструктор назвал свой летательный аппарат автожир от греческих слов «сам» и «вращение». Такая схема уменьшала дистанции взлета и посадки, а на малых скоростях машина не сваливалась в штопор. Вращающийся винт в случае отказа двигателя позволял совершить посадку в режиме авторотации – т.е. самовращения.

Были и минусы автожиров — скорость от дополнительного лобового сопротивления была меньше, чем у самолетов. Зато их можно было использовать там, где обычному самолету могло не хватить дистанции для разбега. Автожиры начали массово строиться в США, Великобритании и Франции.

Первый советский автожир и термин «вертолёт»

В СССР разработкой автожиров занялись Николай Камов и Николай Скржинский. Первый автожир 1929 года они назвали КАСКР-1 «Красный инженер».

Во время проектирования автожира они придумали слово «вертолет» — от слов «вертится» и «летает». Они планировали заменить новым термином иностранное слово «автожир». Однако, автожиры продолжили называть автожирами. Зато в начале 50-х гг. в СССР слово геликоптер было заменено на слово вертолёт.

КАСКР-1 «Красный инженер»

История создания Ка-226

Согласно исследованиям маркетологов внутри страны на рынке авиаперевозок грузов и пассажиров вертолетами 80 % от их общего числа исполняются на вертолетах легкого класса. В силу того, что Ка-26 и Ми-2 в начале 90-х уже серийно не производили, на рынке авиаперевозок возник существенный дефицит, который на 15 лет оценивали в 500-600 единиц легких геликоптеров. Плюс, за это время на импорт можно направить до 300 единиц техники.

Получив много заказов от потенциальных покупателей, фирма «Камов» в начале 90-х годов начала работу над проектированием нового вертолета, сочетавшего в конструкции базовые элементы Ка-126 и Ка-26, только оснащенного двумя двигателями. Планировалось использовать новую модификацию решения тех же задач, что и базовые модели. В отличие от Ка-126, его можно задействовать для выполнения работ, которые требуют обязательного наличия двух двигателей для обеспечения необходимого уровня безопасности.

Первый макет в натуральную величину был сконструирован в 1996 году, а первый экземпляр выпущен в 1997 году. Среди заказчиков этого летательного аппарата большинство учреждений – государственные структуры: МЧС, РАО, мэрия Москвы, «Газпром». Потребность МЧС в таком вертолете составляет 150-200 единиц техники, «Газпрома» − около 100, а санитарных вариантов для столицы нужно около 40-50 штук. Не исключено, что заказы на Ка-226 будут поступать также от Государственного таможенного комитета, Федеральной пограничной службы России, Вооруженных Сил РФ и других ведомств.

Первый полет Ка-226 был совершен 4 сентября 1997 года. Руководил процессом летчик-испытатель В. Лавров. Серийное производство данной модификации удалось наладить на авиапредприятии КумАПП (г. Кумертау) и Оренбургском НПО «Стрела».

Конструкция

Как и все машины ОКБ Камова, Ка-226 изготовлен по соосной схеме и имеет два трехлопастных винта. Планер машины произведен из алюминиевых сплавов с применением сотовых панелей. Центральный силовой отсек фюзеляжа используется для крепления к нему двух хвостовых балок, изготовленных из углепластика.

Фюзеляж вертолета включает кабину пилота, центральный отсек, две хвостовые балки и оперение. Кабина пилота более эргономична, оснащена новым бортовым оборудованием, которое позволяет пилотировать машину круглосуточно в любых метеоусловиях. Фонарь кабины обладает увеличенной площадью остекления, что значительно улучшает обзор. Конструктивно съемная транспортная кабина обеспечивает, в зависимости от варианта применения, установку энергопоглощающих кресел, загрузку носилок через заднюю часть кабины, использование лебедки через дверной проем большого размера, оборудованный сдвижной дверью, а также транспортировку грузов на внешней подвеске.

Силовая установка смонтирована над центральным отсеком и состоит из двух двигателей повышенной мощности. Их наличие перевело эту машину в класс вертолетов с высоким уровнем безопасности, а это позволяет применять его при полетах над водой, в городской черте, при проведении спасательных работ и т. п. При отказе одного из них второй обеспечивает Ка-226 полет с набором высоты. Топливо находится в четырех мягких ТБ. Конструктивно предусмотрена подвеска двух дополнительных ТБ по бокам фюзеляжа.


Вертолет Ка-226 превосходит зарубежные аналоги по многим характеристикам, в том числе по стоимости

Бортовое оборудование и системы представлены новейшими отечественными средствами связи и пилотажно-навигационным оборудованием, скомпонованным по-новому. В его состав входят автоматический радиокомпас, лазерная курсовертикаль, радиовысотомер, работающий на малых высотах, барометрический высотомер. Для непосредственного пилотирования используются вариометр, указатель скорости, резервные авиагоризонты и система электронной индикации последнего поколения.

В экспортном варианте существует техническая возможность укомплектования вертолета оборудованием иностранного производства. По требованию заказчика на Ка-226 могут устанавливаться БРЛС, гиростабилизированный тепловизор и иные системы.

Вертолет имеет четырехопорное неубирающееся шасси с масляно-пневматической амортизацией. В штатном варианте Ка-226 управляет один пилот, но в кабине предусмотрено второе рабочее место.

Конструкция вертолета обеспечивает аэродинамическую симметрию. Машина проста в управлении (по сравнению с одновинтовыми моделями). Отсутствие рулевого винта делает ее менее чувствительной к изменениям направления и силы ветра, а также позволяет успешно маневрировать в непосредственной близости от преград. Педальный (плоский) разворот машина выполняет и в горизонтальном полете, и в режиме зависания. При этом отсутствуют ограничения на скорость и величину отклонения педалей, а высота полета не меняется. На статическом потолке развороты вправо и влево также можно выполнять без потери высоты. Вертолетам с рулевым винтом подобный маневр недоступен. Такая конструкция особенно важна при работе в горах (на больших барометрических высотах), при повышенной температуре воздуха, когда значительно снижается мощность двигателей.

Новый вертолет сертифицирован по транспортным категориям В и А МАК АП-29 (норм летной годности) и FAR29 и допускается для проведения визуальных полетов, а также полетов с использованием приборов в сложных и простых метеоусловиях круглосуточно. Машина прошла сертификацию по американским стандартам и допущена без ограничений для эксплуатации во всех государствах мира.


Модификация Ка-226Т имеет возможность установки системы складывания лопастей несущих винтов

Небольшие габариты Ка-226 позволяют перемещать его на большие расстояния самолетами военно-транспортной авиации, железнодорожным и автомобильным транспортом.

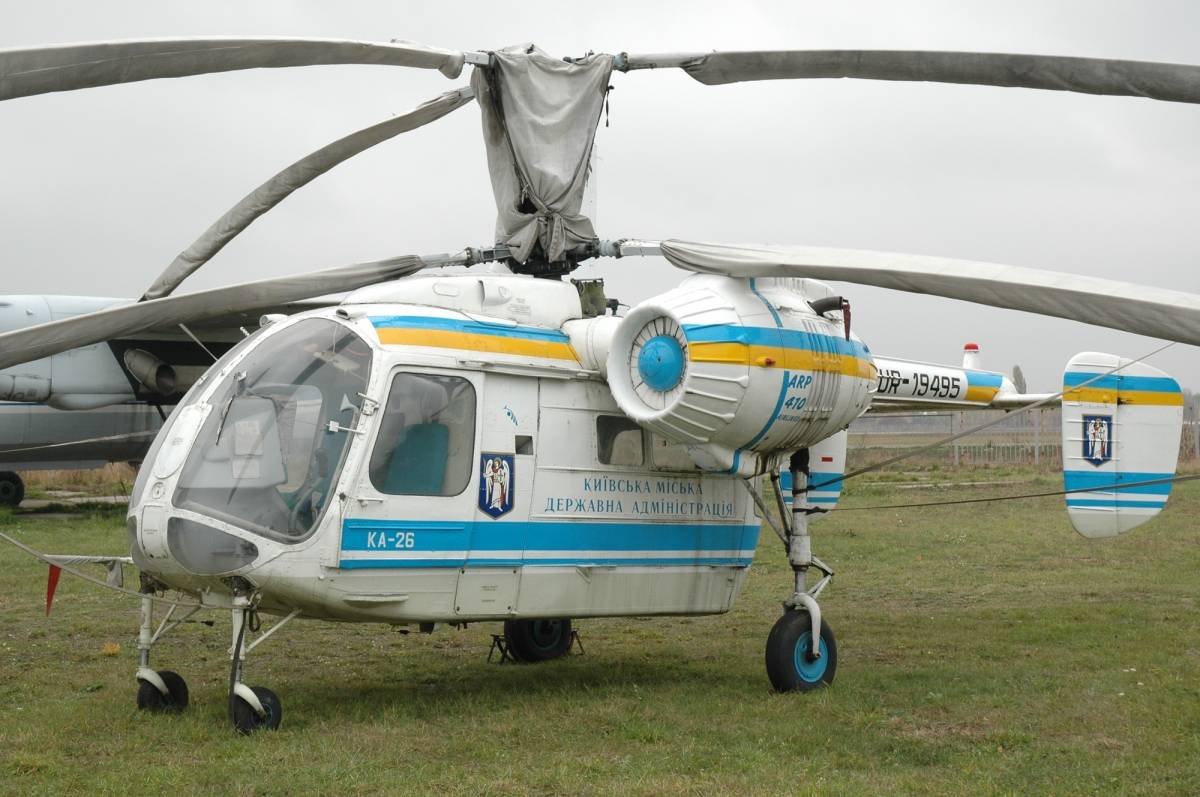

Ка 26 фото

Шасси было разработано, по принципу «летающего шасси». Такой способ, позволил расширить сферу применения Ка-26. За время производства было выпущено всего 800 машин разной модификации, а именно:

  • сельскохозяйственный – с установленными емкостями для химикатов с последующим их распылением на ширину 20-60м при полетной скорости 30-130км/ч;

  • пассажирско-грузовой с кабиной рассчитанной на 6 пассажиров, или разещения груза весом 900кг;

  • санитарный – с оборудованной кабиной для транспортировки двух лежачих больных на носилках и двух – на креслах, в сопровождении медицинского работника и установленным специальным оборудованием;

  • лесопатрульный – применяемый для осмотра лесов и проведения при необходимости спасательных операций в очагах возгорания; на вертолетах этой модификации монтировалась лебедка ЛПГ-150, грп. 150кг.;

  • летающий кран – для проведения монтажных работ и перемещения груза весом до 900кг на внешней подвеске;

  • спасательный – для проведения спасательных работ на воде, он был оснащен электролебедкой ЛПГ-150-M3 и системой подъема пострадавших, лодкой ЛАС-5М3 телевизионной камерой; баллонами для аварийной посадки на воду;

  • патрульный – для нужд госавтоинспекции, со оснащенный всеми необходимыми аксессуарами – громкоговорителями, лебедкой, грузовым крюком, телевизионной камерой.

За время производства этой машины, она была экспортирована в 14 стран мира. В том числе в в ГДР, ФРГ. Вертолет Ка-26, был единственный вертолет, получивший в то время на эксплуатацию на территории США.

Интересные факты

Пять мировых достижений по праву принадлежат вертолёту Ка-26, из них наиболее значимые — это рекорд по достижению высоты машиной весом от 1750 кг до 3000 кг и он равен 5330 метров.

Ещё одно мировое достижение для вертолётов класса Ка-26 – скороподъёмность 51,2 м/с достигнутая в наборе высоты 3000 метров за 8 минут

Вертолёт Ка-26 многие режиссёры использовали в съёмках своих фильмов:

  • В фильме «Старики-разбойник» персонаж Ю. Никулина пролетает над городом, держась за верёвочную лестницу, подцепленную к Ка-26.
  • В комедии «Шла собака по роялю» один из героев молодой лётчик с Ка-26.
  • В фильме для детей «Три весёлые смены» друг героя фильма Микоши Павел летает на вертолёте Ка-26.
  • В трёх фильмах «Сыщик», «Всё будет хорошо» и «Языческая мадонна» — это вертолёт ГАИ.

Эффективнее всего вертолёт Ка-26 применялся на авиационно-химических работах.

Ка-26 первый из гражданских вертолётов, который закупался странами Западной Европы.

Конструктивные элементы

Боевой вертолет Ка-27 оснащен трехлопастными винтами с противоположным вращением, которые складываются во время стоянки на корабле. Лопасти этих винтов производятся из стеклопластика, а их втулки – титановые.

Фюзеляж машины выполнен из цельного алюминиевого сплава. Для стабильного обеспечения как продольной, так и путевой устойчивости вертолета используется хвостовое оперение, имеющее два киля. Шайба каждого киля имеет неуправляемый предкрылок и повернута носком к оси самого фюзеляжа.

Шасси имеет четыре опоры неубирающегося типа и оснащено гидросистемой для небольшого подъема вертолета с целью обеспечения удобного доступа в грузовой отсек. Характерная черта передних колес – самоориентация. Также есть возможность установки лыж.

Первые научные исследования

В 70-е годы XIX века много опытов провел русский ученый и академик Михаил Рыкачёв (1840 — 1919). Он сконструировал стенд для проверки свойств несущего винта и развиваемой подъемной силы.

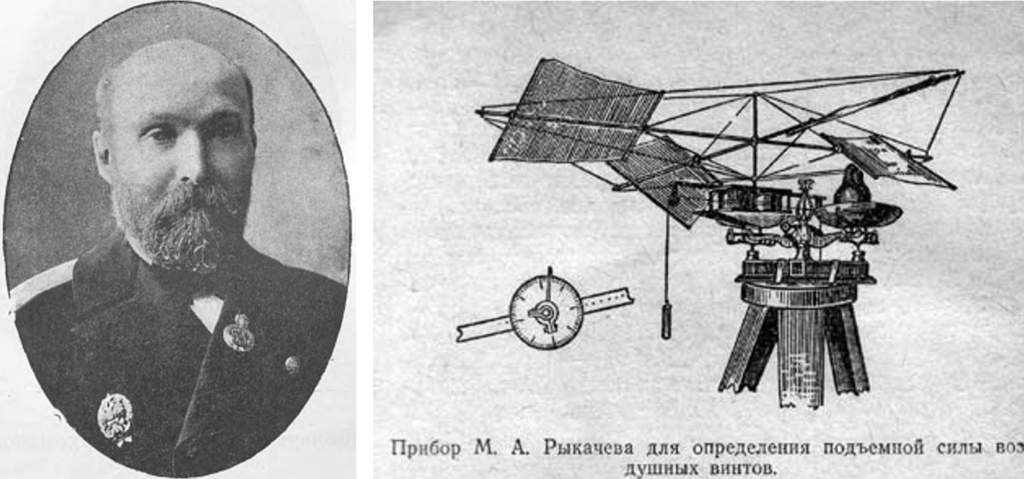

Михаил Рыкачёв и его стенд

Рыкачёв установил, что подъемная сила зависит не только от скорости вращения лопастей, но и от угла установки лопастей относительно продольной оси — шага винта. При увеличении шага подъемная сила растет.

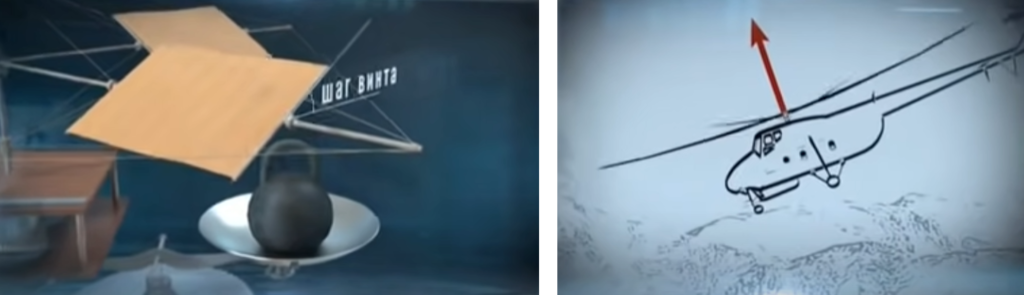

Шаг винта

Также Рыкачёв заключил, что для управления геликоптером нужно наклонять плоскость вращения винта. Часть силы, создаваемая вращением лопастей, пойдет не только вверх, но и по горизонтали. Исследования Рогачева вошли в основу систем управления вертолётов.

Свои научные исследования по теме машин с вертикальным взлетом велись и на Западе – во Франции, Германии, США, Великобритании.

Автомат перекоса Бориса Юрьева

Вертолеты нуждались в более эффективном решении задач управления полетом. Еще в 1911 году оригинальную идею управления полётом предложил Борис Юрьев (1889 — 1957) — будущий советский академик, основоположник советского вертолетостроения, ученик основоположника гидро- и аэродинамики Николая Жуковского, а тогда — студент Московского императорского технического училища. Юрьев стал одним из первых в мире, кто пришел к этому принципу управления.

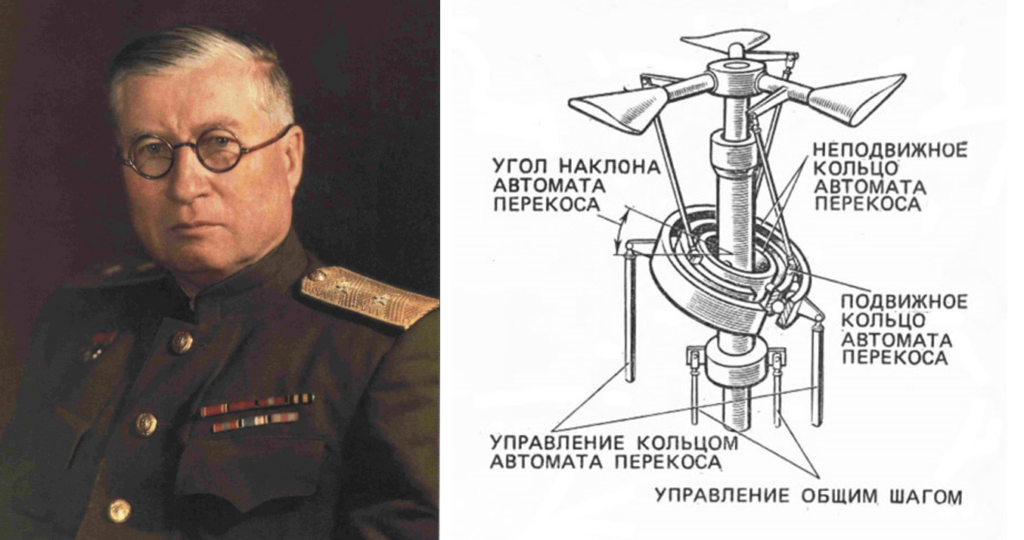

Борис Юрьев и автомат перекоса

Свое изобретение Юрьев назвал автоматом перекоса. По задумке Юрьева шаг каждой лопасти по мере их кругового движения должен был циклически меняться с помощью специального механизма. Чтобы двигаться вперед, нужно было наклонить вертолёт вперед. Для этого шаг лопасти в задней части винта с помощью автомата перекоса увеличивался, а в передней – уменьшался. Таким же образом можно было двигаться вбок.

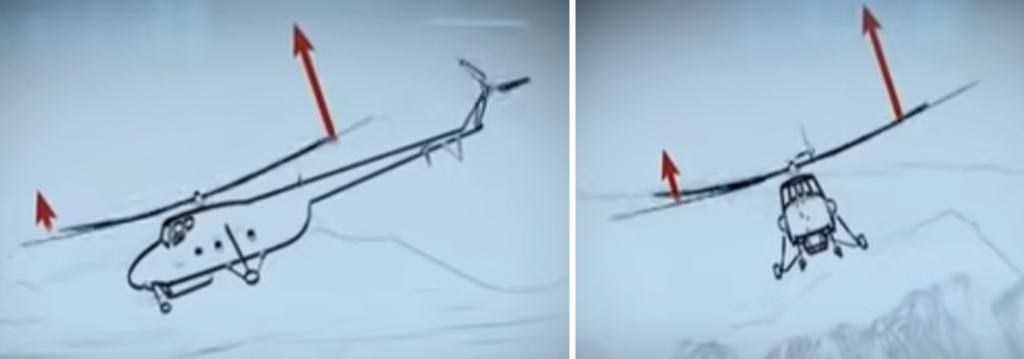

Управление полётом с помощью автомата перекоса

На сегодняшний день автомат перекоса применяется на вертолета всех схем и признан как самый эффективный.

Конструкция[ | ]

Вертолёт двухвинтовой соосной схемы с двумя поршневыми двигателями и четырёхопорным колёсным шасси.

Построен по схеме «летающего шасси»: за кабиной пилотов могли устанавливаться (в зависимости от нужной задачи) различные типы подвески: пассажирская/грузовая кабина, баки и распылители для авиационных химических работ, подъёмная лебёдка, и т. д. (бригада из 3 человек за 1,5―2 часа способна переоборудовать вертолёт из одного варианта в другой).

Двигатель

Вертолёт оснащён двумя поршневыми 9-цилиндровыми звездообразными двигателями с воздушным охлаждением М-14В26 Веденеева, расположенными в мотогондолах по бокам фюзеляжа. Двигатели и главный редуктор разработаны воронежским Опытно-конструкторским бюро моторостроения.

Несущие винты

Трёхлопастные, соосные, противоположного вращения, с шарнирным креплением лопастей, установлены друг от друга на расстоянии 1,17 м. Лопасти изготовлены ― впервые в практике мирового вертолётостроения ― из стеклопластика на основе стеклоткани и эпоксидно-фенольного связующего (были разработаны специально для Ка-26, имеют практически неограниченный ресурс). Лонжерон полый, переменного сечения, к нему приклеены лёгкие хвостовые секции и присоединён на болтах стальной узел крепления лопасти. Носок лопасти защищён светоизносостойким резиновым покрытием, внутри носка расположен противовес. Внутри противовеса расположены трубки противообледенительной системы, по которым на носки лопастей подавалась жидкость из бака, располагавшегося в отсеке в задней части центральной секции фюзеляжа между корневыми частями хвостовых балок.

Фюзеляж

Представлен в виде «летающего шасси» с центральным отсеком-платформой прямоугольной формы, к которому спереди крепится кабина экипажа, а сзади две хвостовые балки, несущие горизонтальное оперение. Сверху центрального отсека установлен главный редуктор с несущей системой, а по бокам две гондолы с двигателями М-14В26.

Кабина

Кабина для экипажа двухместная, с хорошим обзором и сдвижными дверьми, имеет большую площадь остекления, в сельскохозяйственном варианте оборудована системой очистки воздуха с центробежным сепаратором-нагнетателем, создающим в кабине избыточное давление, и фильтром поглотителем. Лобовые стёкла оборудованы стеклоочистителями и противообледенительной системой. В кабине предусматривается установка второго комплекта управления. За сиденьями экипажа размещаются отсеки радиоэлектронного и приборного оборудования с большими люками для обслуживания.

Топливная система

Имеет 3 топливных бака (2 передних, 1 задний) с общей ёмкостью 620 литров, дополнительно возможна установка двух баков ёмкостью по 160 литров по бокам грузопассажирской кабины.

Вооружение Ка-27

Вертолет комплектуется противолодочными торпедами АТ-1МВ, ракетами АПР-23 и свободнопадающими противолодочными авиабомбами ПЛАБ калибром 50 и 250 кг. На правом борту фюзеляжа находится кассетный держатель КД-2-323, к которому подвешиваются морские ориентирные бомбы ОМАБ.

За определение целей и наведение на них огня отвечает поисково-прицельная установка «Осьминог».

В состав бортового комплекса «Осьминог» входят:

  • радиолокационная станция, обтекатель в передней части фюзеляжа (выполняет поиск подводных лодок, которые находятся над водной поверхностью), радиомаяки-ответчики;
  • опускаемая гидроакустическая станция, которая располагается в хвостовой части фюзеляжа (определяет координаты обнаруженной подводной лодки);
  • магнитный обнаружитель;
  • радиогидроакустический буй.

Помимо этого оборудования, с вертолета сбрасываются радиотехнические маяки, маркеры и дымогенераторы ОМАБ-Д.

Дальность обнаружения надводной цели в полете на высоте 100-500 м составляет не менее 25 км, при 2-балльном волнении моря и скорости судна 8 узлов – не менее 8 км.

Основные особенности ППС «Осьминог»:

  • применение информационно-вычислительной машины (БЦВМ),
  • наличие индикатора тактической обстановки;
  • возможность взаимного координирования вертолетов в комплексе тактической группы;
  • практически полная автоматизация в поиске лодки.

Вертолет Ка-27 оснащен бортовой автоматизированной системой «Привод-СВ-борт», которая в сумме с корабельной аппаратурой и навигационным комплексом предназначалась для выполнения широкого спектра заданий по маневрированию и вертолетовождению (режимы «посадка» и «навигация»).

Целевые модификации

Главное преимущество, о котором стоит упомянуть в описании вертолета Ка-226Т, — универсальность и модульность конструкции. В связи с этим изделие ОАО «Камов» имеет очень широкий диапазон применения. Одна машина способна решать весьма разноплановые задачи. Менее получаса потребуется для переоборудования и подготовки вертолета прямо на взлетной площадке для выполнения соответствующей миссии. Для этого достаточно один модуль заменить другим.

Для подразделений МЧС разработан аварийно-спасательный тип вертолета. На борту смонтирована лебедка грузоподъемностью до 300 кг, с электрическим приводом. Высокая точность статического висения винтокрылого аппарата гарантирует безопасный подъем пострадавших на борт вертолета. На правой стороне модуля расположен вместительный контейнер с аварийно-спасательными принадлежностями. Машина оборудована громкоговорящей вещательной установкой и способна взять на борт до 9 человек.

Вертолет имеет два варианта медицинского назначения: санитарно-эвакуационный и реанимационный. Первый, кроме кислородных баллонов и соответствующего оборудования, способен нести на борту двух пострадавших в лежачем положении, а для персонала предусмотрены откидывающиеся сиденья. Представленный на фото Ка-226Т («Летающая реанимация») позволяет двум врачам оказывать необходимую помощь одному больному непосредственно во время полета.

Очень востребованы государственными и силовыми структурами патрульные и правоохранительные, пожарные и пассажирские модули. Предусмотрена и платформа для транспортировки негабаритных грузов.

Специально для нужд «Газпрома» разработана модификация Ка-226ТГ для эксплуатации в районах Крайнего Севера. Выпущена также серия машин палубного базирования Ка-226ТМ (со складывающимися лопастями несущих винтов и дополнительной антикоррозийной обработкой) для подразделений береговой охраны ПС ФСБ РФ.

Бортовые характеристики

В первую очередь следует выделить навигационное и радиоэлектронное оборудование. Благодаря ему вертолет Ми-26 (фото см. ниже) способен выполнять любые задачи даже в самых сложных погодных условиях в ночное время суток. Навигационный комплекс представляет собой комбинированную систему «Гребень-2», прибор пилотирования ПКП-77М, радиолокационную электронику «Веер-М», частотные высотометр и компас. Кроме того, в арсенале Ми-26 имеется доплеровский измеритель угла сноса и скорости.

Что касаемо пилотажного комплекса ПКВ-26, то в его состав входит 4-канальный ВУАП-1, система управления траекториями, балансировщик колебаний внешней подвески. Машина оборудована инновационным метеолокатором, приборами связи, телевизионной станцией и аппаратурой для видеонаблюдения за состоянием перевозимого груза. В состав бортового комплекса модернизированной модели Ми-26Т2 входят навигационная система NAVSTAR/ГЛОНАСС и 5 многофункциональных дисплеев.

Планы конструкторов и заказчиков Ка-118

Поскольку вертолеты Ка-26 и Ми-2 за все время их эксплуатации завоевали большой рынок клиентов и огромный спектр применения, то они имеют огромный авторитет, но в то же время требуют массы доработок. По этим причинам конструкторы приступили к разработке подобного вертолета, но с более совершенными качествами, им стал Ка-118. После мониторинга вертолетного рынка предыдущих машин стало понятно, что большинство вертолетов модели Ми-2 и Ка-26 выработают весь свой летный ресурс к 2000-2005 году. Все эти причины показывают необходимость поставки на вертолетный рынок новых и более совершенных вертолетов, которые могут выполнять множество заданий.

Выдержки из газеты:

Выпуск вертолета Ка-118 планировался к 2000 году. Новый аппарат по достоинству должен был заменить старые аналогичные модели, а также стать достойным конкурентом зарубежным машинам, таким как МДХ и Во-108.

История создания

  • Начало 1960-х годов ― перед ОКБ Н. И. Камова поставлена задача создания сельскохозяйственного вертолета, способного использовать различные комплекты оборудования. Работы по проектированию и изготовлению возглавлял заместитель главного конструктора ― М. А. Купфер.
  • 1965 год ― изготовлен первый прототип вертолета.
  • 24 мая 1965 года — летчик-испытатель В. И. Громов выполнил первое висение.
  • 18 августа 1965 года — первый полет по кругу.
  • 1966 год — начало государственных испытаний.
  • На международной выставке сельскохозяйственных машин и оборудования Ка-26 удостоен золотой медали.
  • 1967 год — демонстрация на авиасалоне в Ле-Бурже. Ка-26 успешно прошел испытания и был сертифицирован по американским нормам летной годности FAR-29 (первый из отечественных вертолетов).
  • 1969 год — организовано серийное производство.

Применение

  • Афганская война
  • Ликвидация последствий аварии на ЧАЭС
  • Гражданская война в Анголе
  • Карабахская война
  • Первая чеченская война
  • Вторая чеченская война

Первое боевое применение Ми-26 прошли в 1984-ом году в Афганистане в составе 23-го отдельного авиационного полка Пограничных войск КГБ СССР дислоцированного в г.Душанбе.

В 1988-ом была проведена первая уникальная операция по эвакуации повреждённого Ми-8 на внешней подвеске Ми-26 с территории Афганистана на территорию СССР. Операцию проводил Юрий Иванович Ставицкий, ныне Герой России. 37

27 сентября 1996 года использовался для построения большой формации, которая потом была занесена в книгу рекордов Гинесса. Во время этого мероприятия был установлен ещё один рекорд, Ми-26 поднял на высоту 6500 метров 224 парашютиста.

Использовался для эвакуации 2 вертолётов СН-47 «Чинук» вооружённых сил США в Афганистане, стоимость эвакуации $650 000.

Использовался для эвакуации повреждённого вертолёта AS-532 «Кугар» ВВС Нидерландов в Афганистане.

Использовался для транспортировки самолёта Ту-134 из аэропорта «Пулково» на полигон МЧС рядом с микрорайоном «Рыбацкое» в Санкт-Петербурге.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
