Самолет-истребитель МиГ-23

Происшествия

  • 16 сентября 1970 года, испытывая самолёт, погиб лётчик-испытатель М. М. Комаров.
  • 21 сентября 1973 года аэродром Щучин, конструктивно-производственный дефект, летчик катапультировался.
  • 23 июня 1977 года произошла катастрофа самолёта МиГ-23УБ близ города Егорьевска Московской области. Погибли 2 человека.
  • В 1985 году в 116-м Центре боевого применения авиации (Астрахань) во время стрельбы пары кубинских лётчиков на МиГ-23МЛ по учебной мишени ведомый по ошибке выпустил ракету Р-24Р по своему ведущему и поразил его самолёт. Ведущий катапультировался, но после приземления умер от полученных травм.
  • Лето 1987 года, авария при взлете МиГ-23УБ (попадание птицы в воздухозаборник), недалеко от Тираспольского аэродрома. Летчики увели самолет от города на пляж и успешно катапультировались. При падении получил сильные ожоги ребенок находившийся на пляже.
  • Катастрофа МиГ-23 в Бельгии 4 июля 1989 года.
  • Столкновение Boeing 727 и МиГ-23 над Триполи
  • Август 1993 года, аэродром Купино — авария при посадке МиГ-23УБ, командир 3-й эскадрилии и обучаемый летчик (лейтенант). Прогрессирующий козёл на посадке, попытка инструктором ухода на второй круг с выводом двигателя на «максимал» и выпуск тормозного парашюта обучаемым летчиком. Потеря скорости и сваливание самолета на крыло, экипаж успешно катапультировался на высоте 5-10 метров. Неуправляемый самолет приземлился в конце ВПП и укатился в берёзовую рощу.
  • 10 ноября 1995 года МиГ-23 ВВС Индии упал в лес.

Классификация самолетов:

А
Административный самолёт
Б
Бомбардировщик
В
Военно-транспортный самолёт
Воздушный авианосец
Г
Гибридный дирижабль
Гидросамолёт
Гиперзвуковой летательный аппарат
Д
Двухбалочный самолёт
И
Истребитель
Истребитель-бомбардировщик
К
Контрпартизанский самолёт
Космоплан
Л
Летающая подводная лодка
О
Орбитальный самолёт
П
Пассажирский самолёт
Пикирующий бомбардировщик
Поколения реактивных истребителей
Р
Ракетоносец
Ракетоплан
Реактивный самолёт
Региональный самолёт
С
Самолёт вертикального взлёта и посадки
Самолёт сопровождения
Самолёт укороченного взлёта и посадки
Самолёт-разведчик
Сверхзвуковой самолёт
Скоростной бомбардировщик
Стратегический бомбардировщик
Т
Торпедоносец
Транспортный самолёт
У
Узкофюзеляжный самолёт
Учебно-боевой самолёт
Учебный летательный аппарат
Ш
Широкофюзеляжный самолёт
Штурмовик

Подписывайтесь на актуальные новости

Добавить комментарий

Николай 16 Окт 2013 в 18:47

Возможности и даже внешний вид новейших истребителей большинству людей не известны. Уже сегодня могли бы летать более современные самолеты. Непроизводство истребителей 5го поколения больше умышленное, чем вынужденное. Изготовить самолет стоимостью от 15 до 35млд.$ некоторые государства имеют возможность, но считают это нерентабельным. Вероятно нет смысла вложения огромных средств в истребитель который к моменту серийного производства устареет на «бумаге» и потребует дороботок по ходу эксплуатации. В котором нет сегодня необходимости как в боевой машине. Поэтому производят истребители 5го поколения в единственных экземлярах с целью дальнейшего развия авиации и «рисуют» машины уже 6го поколения.

ответить

История военной авиации

Впервые самолет взлетел в небо 17 декабря 1903 года. Но,
первым летательным аппаратом, который использовался в военных целях, был вовсе
не самолет, а воздушный шар, который был запущен во Франции в 1783 году. Именно
после этого во Франции была организована первая авиационная воинская часть. Этот
момент можно по праву считать началом развития военной авиации.

Значительно позже в 1909 году появился первый военный самолет, который был взят на
вооружение в США. В нем размещался
поршневый двигатель мощностью 25 кВт, экипаж состоял из двух человек, а взлет
происходил с катапульты. Примитивный по сегодняшним меркам механизм был толчком
к возникновению новой страницы в истории авиации.

Основным стимулом для развития военной авиации стала Первая Мировая война. Уже в течение
нескольких предвоенных лет Германией было затрачено 22 млн. долл. на
технические разработки. В это же время аналогичные затраты Франции составили 20
млн. долл. Результатами этих разработок стали известные сегодня истребители «Спад»
и «Фоккер». Нужно отметить, что на счету последнего 565 самолетов противника.

Бомбардировщики («Кондор», B-17), истребители-разведчики,
истребители-перехватчики (PW-8 «Хоук», скорость которого достигала 286 км/ч) и
множество других летательных аппаратов – все это разработки военных лет. Одной
из самых популярных и востребованных моделей самолетов военной авиации стал истребитель-бомбардировщик «Харрикейн»,
который являлся основой военно-воздушных сил Великобритании.

Вторая Мировая война дала миру такие известные самолеты, как
«Ланкастер», «Зеро», «Мессершмитт», «Мустанг». Эти истребители во время военных
действий смогли покорить высоту в 12 км. В последние годы появились реактивные
самолеты с более высокой скоростью, радиусом действия, аэродинамическими
показателями. Но после окончания Второй Мировой войны военная авиация не утратила своей ценности и актуальности – войны в
Корее и Вьетнаме стимулировали развитие данной сферы в дальнейшем.

Тактико-технические характеристики

МиГ-23 производился во многих модификациях. Наиболее совершенным вариантом был МиГ-23МЛД, выпускавшийся с 1984 по 1985 год. Его характеристики были таковы:

Взлетный вес14,77 тонны нормальный, 20,1 тонны — максимальный
Вес самолета без топлива и вооружения10,23 тонны
Запас горючего во внутренних баках3,7 тонны
Длина самолета16,7 м
Высота5 м
Размах крылаОт 7,78 до 13,97 м
Мощность двигателяДо 8 550 кгс в нормальном режиме, до 13 000 кгс на форсаже
Дальность полета900 км на малой высоте, 1450 км при полете в стратосфере
Максимальная скорость2500 км/ч на высоте, 1400 км/ч у земли
Крейсерская скорость990 км/ч
Практический потолок18 600 м


Летчики 234-го гвардейского Проскуровского истребительного авиаполка на фоне МиГ-23. Снимок сделан в 1983 году Эксплуатационную перегрузку для модификаций МЛ и МЛД удалось довести до 8,5G, что позволяло истребителю вести активные маневренные бои.

Список самолётов с изменяемой стреловидностью крыла

  • СССР Су-17/-20/-22 (2867 экз.)
  • СССР МиГ-23 (3630+769 экз.)
  • СССР Су-24 (~1400 экз.)
  • СССР МиГ-27 (650+760 экз.)
  • СССР Ту-22М (497 экз.)
  • СССР Ту-160 (35 экз.)
  • США General Dynamics F-111 (640 экз., с 1967 г., первый серийный)
  • США Grumman F-14 Tomcat (712 экз.)
  • США Rockwell B-1 Lancer (104 экз.)
  • Франция Франция Франция Dassault Mirage G (3 экспериментальных, 60-е — 70-е)
  • Евросоюз Panavia Tornado (~1000 экз.)
  • Messerschmitt P.1101 (англ.) (1944)
  • Bell X-5 (1947, экспериментальный, копия Messerschmitt P.1101)
  • NASA AD-1 (экспериментальный)
  • Northrop Grumman Switchblade (англ.) (концепт)
  • Northrop Switchblade (англ.) (концепт)
  • Grumman XF10F Jaguar (англ.) (прототип)
  • Short SB5 (англ.) (прототип)

6. Боевое применение

Первое боевое применение МиГ-23 отмечено в 1974 году. В составе ВВС Ирака самолёты привлекались для нанесения бомбовых ударов по позициям курдских боевиков. В том же году, по утверждению сирийского военного командования, МиГ-23 ВВС Сирии сбил два израильских самолёта во время сирийско-израильского пограничного конфликта.

Истребители МиГ-23 участвовали во многих вооруженных конфликтах 1980-х годов. Самолёты ВВС Сирии сыграли незначительную роль в воздушных боях над Ливаном в июне 1982 года. По советским и российским данным, в ходе Ливанской войны в воздушных боях истребителями МиГ-23МС и МиГ-23МФ было сбито 7 израильских самолётов (пять F-16 и два F-4) при потере 10 своих.

Однако некоторые обстоятельства не позволяют убедительно подтвердить уничтожение израильских самолётов. Как следует из статьи В. Бабича «МиГ-23МФ в ливанской войне», лётчикам МиГ-23МФ все пять одержанных ими побед были засчитаны на основе их собственных докладов («По докладам летчиков, сбито 5 самолётов противника…»). Вероятно, иных подтверждений одержанных побед (обломки самолётов, пленные пилоты, записи фотопулемётов) у сирийской стороны не имелось. Число сбитых МиГ-23 по израильским данным установить затруднительно.

В 1989 году сирийский лётчик совершил угон МиГ-23 в Израиль. Во время исследований самолёта выяснилось, что по разгонным характеристикам МиГ-23МЛ превосходит F-16C, который состоял на вооружении Израиля и участвовал в совместных испытаниях с сирийским самолётом.

Иракские МиГ-23 активно применялись в ходе ирано-иракской войны 1980—1988 годов, как для борьбы с авиацией противника, так и для нанесения ударов по наземным целям. Во время войны 1991 года американскими F-15 было сбито 6 иракских МиГ-23; несколько самолётов были переправлены в Иран, где находятся до сих пор.

Советские МиГ-23 с 1984 года участвовали в Афганской войне, сменив в Афганистане МиГ-21. По оценкам лётчиков, новые самолёты были менее пригодны к афганским условиям. Высокая скорость полёта не позволяла наносить достаточно точные удары по позициям противника, в отличие от менее скоростных и более маневренных Су-25. Тем не менее, потери МиГ-23 за четыре года участия в боевых действиях оказались очень небольшими. Советские истребители несколько раз встречались с пакистанскими F-16 в районе афгано-пакистанской границы. Потерь в произошедших воздушных боях не было, хотя один пакистанский F-16 разбился в апреле 1987 года по неизвестным причинам, предположительно был сбит своим ведомым. Впоследствии история об этом F-16 превратилась в миф, утверждавший, что самолёт был сбит МиГ-23. Кроме того, в сентябре 1988 года пакистанский летчик заявил об уничтожении двух советских МиГ-23, что также не подтверждается исследователями, детально занимавшимися этим эпизодом.

Эфиопия использовала свои МиГ-23 во время затяжной войны с повстанцами в Эритрее. В дальнейшем, после провозглашения независимости Эритреи, самолёты вновь участвовали в боях во время пограничной войны между двумя странами 1998—2000 годов. В Анголе МиГ-23МФ, пилотируемые кубинскими лётчиками, приняли участие в нескольких стычках с южноафриканскими истребителями «Мираж F-1» в 1987—1988 годах. По утверждению кубинских источников, в этих стычках МиГ-23 одержали несколько воздушных побед, заставивших ВВС ЮАР отказаться от поддержки южноафриканских наземных войск, что в итоге привело к поражению ЮАР в военной кампании 1987—1988 годов. В доказательство этого журналистам показывали чёткие надписи на африкаанс уничтоженного самолётами МиГ-23 «MIK23 sak van die kart», оставленные южноафриканскими войсками на стене плотины Руакана-Калуекэ. После вывода кубинских войск из Анголы в 1991 году МиГи, стоявшие на вооружении ангольских ВВС, участвовали в продолжавшейся гражданской войне.

Ливия использовала свои МиГ-23 во время войны в соседнем Чаде. 4 января 1989 года над заливом Сидра произошёл воздушный бой между двумя ливийскими МиГ-23 и двумя американскими перехватчиками F-14 с авианосца «Джон Ф. Кеннеди», в результате чего оба МиГа были сбиты. 19 Марта 2011 МиГ-23 был сбит над Бенгази[источник не указан 112 дней].

МиГ-23, доставшиеся после распада СССР Азербайджану, эпизодически использовались во время войны в Нагорном Карабахе. 17 марта 2011 во время гражданской войны в Ливии повстанцы применили для атаки правительственных войск два самолета МиГ-23, потопив два катера.

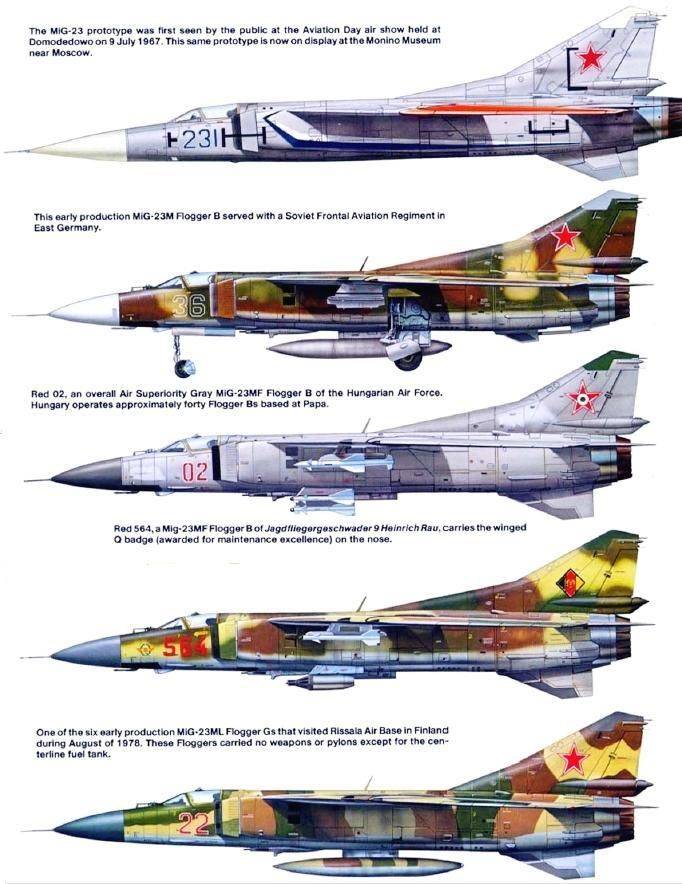

Модификации истребителя


МиГ-23БН – истребитель-бомбардировщик, на базе которого впоследствии был создан МиГ-27 Наиболее известны следующие варианты самолета МиГ-23:

  1. «23-11». Предсерийная модификация, состоявшая из десяти истребителей. Один из них предназначался для проведения статических наземных испытаний, остальные были опытными самолетами;
  2. МиГ-23С. Первая модификация, строившаяся серийно. Оснащалась упрощенным бортовым оборудованием, поскольку «штатное» еще не было готово;
  3. МиГ-23Л. Эти самолеты, выпускавшиеся с 1971 года, получили теплопеленгаторы ТП-23, радиолокационные станции «Сапфир-23Л», а затем и прицел АСП-23Л;
  4. МиГ-23М. Первая модификация, вооруженная ракетами средней дальности Р-23Р и Р-23Т. Самолет оснащен отклоняемым носком крыла. Кроме того, выросла мощность силовой установки;
  5. МиГ-23МС. Эта модификация была предназначена для поставки на экспорт. От МиГ-23М отличается упрощенным оборудованием. В частности, вместо РЛС «Сапфир-23Д» установлен радар от самолета МиГ-21;
  6. МиГ-23МФ. Еще один «экспортный» вариант истребителя. В целом соответствует самолету МиГ-23М, незначительно отличаясь в худшую сторону по характеристикам бортового оборудования;
  7. МиГ-23МЛ. Облегченный вариант истребителя. Выпускался с 1974 года. Чтобы снизить массу, удалён один из фюзеляжных баков. Кроме того, самолет получил более мощный двигатель — Р35Ф-300. Заменено электронное оборудование, улучшены характеристики бортовой РЛС, теплопеленгатора и прицела;
  8. МиГ-23П. Представляет собой перехватчик, заменивший в частях ПВО устаревший Су-9;
  9. МиГ-23МЛД. Эта модификация считается лучшей. Строился такой самолет с 1984 года. Аэродинамическая схема усовершенствована, повысилась маневренность. В очередной раз улучшены характеристики работы бортового оборудования, особенно радиолокационной станции. Самолет оснастили устройствами для запуска тепловых ловушек, защищающих истребитель от любых ракет с инфракрасной головкой самонаведения;
  10. МиГ-23МЛГ и МЛДГ. Экспериментальные самолеты для испытаний станций, создающих активные помехи для радаров;
  11. МиГ-23Б. Истребитель-бомбардировщик. Изготовлена небольшая серия (24 самолета) в 1971году. Машина комплектовалась прицельно-навигационным комплексом «Сокол-23С». У этой модификации нет радиолокационной станции;
  12. МиГ-23БН. Крупносерийный истребитель-бомбардировщик. Производился с 1973 по 1985 год. Дальнейшее развитие этого варианта машины привело к созданию самолета МиГ-27.


Учебно-боевой вариант МиГ-23. Оснащен дополнительной кабиной для инструктора Кроме того, на базе МиГ-23 создавались летающие лаборатории для испытаний различных систем и вооружения, предназначенных для истребителей четвертого поколения.

«… Простоту пилотирования на всех режимах полета»

Впрочем, это для руководства Советского Союза парад в Домодедово, так перепугавший военных атташе и авиационных специалистов всего мира, был политической демонстрацией. Для летчиков «фирм», то есть авиационных КБ, полет на новых машинах над подмосковным аэродромом был прежде всего еще одним этапом испытаний. Которых впереди было еще множество.

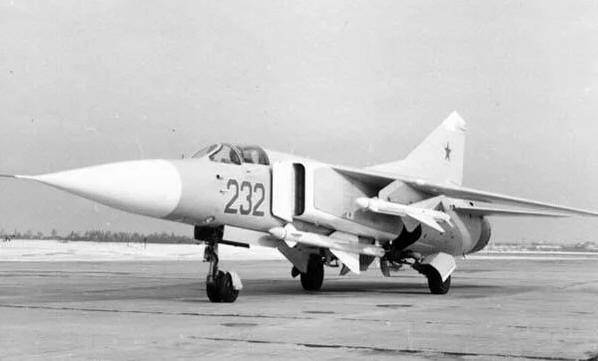

Когда осенью 1967 года МиГ-23-11/1 завершил свой 45-й испытательный полет, с него сняли двигатель, который выработал положенный ему двадцатипятичасовой испытательный ресурс, и заменили на новый. Вместе с новым мотором на самолет поставили и новый трехканальный автопилот АП-155, и только в январе следующего, 1968 года испытательные полеты возобновились. К этому времени в воздухе уже успели появиться еще несколько опытных экземпляров МиГ-23-11, имевших соответственно дополнительные индексы «2», «3» и так далее — в общей сложности в испытаниях участвовали девять опытных машин. Как водится, каждая из них использовалась для испытаний не только конструкции самолета в целом, но и для обкатки и проверки тех или иных режимов. На одном проверяли особенности систем управления, на другом «качали» самолет на предельные нагрузки…

В частности, на «единичке» в апреле того же 1968-го проводили испытания пусков штатного бортового вооружения — ракет класса «воздух-воздух» К-13 и К-23. Нужно было проверить, как их запуск влияет на работу воздухозаборника и двигателя и поведение самолета при пусках. В общей сложности летчики-испытатели выпустили 16 ракет на высотах от 5 до 17 километров на дозвуковых и сверхзвуковых скоростях и удостоверились, что их пуск не вызывает помпажа и остановки двигателя самолета.

Ракеты класса «воздух-воздух» на подкрылевых и подфюзеляжных пилонах МиГ-23.

В июле 1968 года, когда в активе МиГ-23-11/1 было уже 97 полетов, испытания по основной программе закончились. Как было записано в акте заводских летных испытаний, «Применение на самолете МиГ-23 крыла изменяемой стреловидности позволило получить:

— существенное уменьшение длины разбега и пробега (в сравнении со всеми существующими типами самолетов),
— простоту пилотирования на всех режимах полета, особенно на взлете и посадке,
— большую приборную скорость полета на малой высоте и на максимальной стреловидности, ограниченные перегрузки при болтанке,
— большую дальность и продолжительность полета на крейсерском режиме».

Еще через четыре месяца, 6 ноября 1968 года генеральный конструктор ОКБ-155, к тому времени уже переименованному в Московский машиностроительный завод «Зенит» Артем Микоян утвердил акт о заводских испытаниях самолета 23-11/1. А после этого на московском заводе №30 «Знамя труда» началась сборка первой серийной партии самолетов МиГ-23, предназначенных для участия в государственных и войсковых испытаниях.

Первый серийный самолет МиГ-23С — буквенную «прибавку» к индексу он получил по новой бортовой РЛС «Сапфир-23», которая должна была стать «глазами» системы управления вооружением, — совершил первый полет 28 мая 1969 года. За штурвалом, как обычно, сидел летчик Александр Федотов. А 10 июля он же перегнал новинку на огневой полигон для проверки функционирования двигателя при использовании бортового вооружения.

Сборка истребителя МиГ-23 в цеху московского машиностроительного завода «Знамя труда».

Увы, если новый, более мощный двигатель, который должен был стоять на серийных «двадцать третьих», успели доработать как раз к началу серийного выпуска, то новая РЛС вовремя готова не была. И потому вместо нее — а значит, и вместо полагающегося нового оружия! — МиГ-23С получил бортовую РЛС своего младшего собрата МиГ-21 «Сапфир-21» и его же ракеты Р-3С или Р-3Р. В общей сложности из заводских цехов в Москве вышли всего 50 машин такой модификации, которые представляли собой не столько настоящий серийный выпуск, сколько промежуточную серию. Которая, тем не менее, пошла в войска и участвовала в войсковых испытаниях, чуть не испортив все представление о новой крылатой машине.

ТТХ и летные данные самолета

Конструктивные особенности, связанные с установкой сложной системы поворота консолей, наложили свои ограничения на летные возможности. В полной мере не удалось добиться заданных условий по тяге, оружию и электронному обеспечению самолета. Устаревшая аэродинамическая компоновка планера, первые пробы использования цифровых технологий в прицельном оборудовании, например, система единой индикации (СЕИ) на фоне лобового стекла, не позволили вырваться истребителю в явные лидеры для завоевания поля боя.

В 1986 году после аварии самолета при выполнении сложного пилотажа временно запретили выполнять эти упражнения в соответствии с Курсом боевой подготовки истребительной авиации. Тем не менее, самолет прожил долгую жизнь, пока на смену ему не пришли истребители 4-го поколения – МиГ-29 и Су-27.

Тактико-технические данные представлены в таблице

Она показывает габариты самолетов, что важно в определении значения ЭПР, энергетических возможностей при горизонтальном и вертикальном маневрировании. Но сама по себе маневренность для боевого истребителя недостаточна

Без качественного вооружения он не сможет выполнить боевую задачу.

Технические харатеристикиМиГ-23F-4 Е «Фантом»Мираж F1
Страна-разработчикСоветский СоюзСШАФранция
ПрофильТактический истребительТактический истребительТактический истребитель
Год выхода на испытания196719611966
Количество членов экипажа121
Двигательная установка1х Р-35-300 на 100% оборотах 8550 кгс (на форсаже: 13000 кгс)2 х General Electric 2-79,4кН (8000 кгс) нафорсаже1× ТРДФ SNECMA Atar 9K-50 Бесфорсажная тяга: 1 × 49,03 кН (5000 кгс) Форсажная тяга: 1 × 70,61 кН (7200 кгс)
Максимальная скорость, км/ч2500 на высоте, 1400 у земли2370 на высоте 1350 у земли2335 на высоте, 1470 у земли
Статический потолок, км17,71920
Дальность полета, км1650 (2350 с ПТБ)23803300
Масса, т10,512, 77,4
Максимальная масса на взлете, т20 (15,6 — нормальная взлетная масса)20,216,2
Размах крыльев, м13,9 (при стреловидности 16°)11,78,4
Длина , м16,719,215,2
Высота, м554,5
Площадь крыла, м237,3 (при стреловидности 16°)49, 225
Варианты боекомплекта1× 23 мм пушка ГШ-23Л 2× Управляемые ракеты класса «воздух-воздух» Р-23Л/Т (Р-24Р/Т) 2-4× Управляемые ракеты класса «воздух-воздух» Р-13М (2-6х Р-60) 2× УР класса «воздух-земля» Х-23М 4× УБ-16× неуправляемые средства поражения С-5 до 2000 кг бомбовой нагрузки1 × 20 мм шестиствольная пушка М61А1 Вулкан 4 управляемые ракеты средней дальности AIM-72х30 мм пушки ДЕФА Управляемые ракеты: ракеты «воздух-земля»: 1 × AS.37 Martel или AS.30 (или АМ.39 или AS.30L у экспортных самолётов) управляемые ракеты «воздух-воздух»: 2 × Super R 530 и 2 × R550

Маневренные свойства истребителей описывают три перегрузки – располагаемая, предельная по тяге, и продольная располагаемая. При сравнении с F-4Е по скорости разворота на вираже МиГ-23М совсем немного уступает на малых высотах, но превосходит на больших. Разница буквально в десятых долях градуса за секунду. Все зависит от конкретной ситуации, т.е. остатка топлива.

При пространственном маневрировании со средней ny близкой к предельной по тяге, МиГ постепенно накапливает превосходство в энергии. На малых высотах 23-й МиГ уступает истребителям Ф-15 и 16 по располагаемой нормальной перегрузке, что выражается в увеличение времени выполнения форсированного виража и его радиуса.

Это чистый истребитель с нехарактерной для фирмы ДАСО классической компоновкой. Летные данные самолетов практически совпадают. Торнадо, как и 23-й МиГ имеет стреловидное крыло, но его функция заключается в поддержке наземных войск на Европейском ТВД. В маневренности он уступает советскому и французскому истребителям.

«Колоссальный успех авиации русских»

Затея удалась в полной мере. После того, как в небе над Домодедово пронеслись и МиГ-23, и Су-17, и МиГ-25 (четверка этих скоростных перехватчиков закрывала парад), не говоря уже о стратегических бомбардировщиках-ракетоносцах и других боевых машинах, никому в мире не показалась преувеличением оценка респектабельной английской газеты Daily Telegraph, вышедшей 10 июля с сенсационным заголовком «Воздушный парад в Домодедово. Колоссальный успех авиации русских».

В тот же день агентство «Франс Пресс» напишет: «Превосходство Советов в целом ряде областей поразило военных атташе западных держав». В США домодедовский парад стал поводом для внеочередного заседания Конгресса, а еженедельник Aviation Week констатировал, что «советская авиакосмическая промышленность и ее военные заказчики прилагают все возрастающие усилия в разработке новых самолетов и тактики боевых действий в современной неядерной ограниченной войне. Почти все новые самолеты, показанные в Домодедово, служат этой цели».

На этом фоне более чем скромно смотрелась заметка в «Правде» от 10 июля, которая написала, что «Вчерашний воздушный парад наглядно показал, что авиация — неотъемлемая составная часть Советской армии и флота, по своей оснащенности и выучке летных кадров находится на должном уровне, готова плечом к плечу с другими видами советских Вооруженных сил выполнить самые сложные задачи надежной защиты Родины от происков любого агрессора».


МиГ-23-11/2, второй опытный экземпляр фронтового истребителя с крылом изменяемой геометрии.

Правду сказать, для самих работников авиапрома эта затея обернулась колоссальной гонкой и спешкой. К проектированию «складного» самолета в ОКБ Артема Микояна приступили сразу после окончания работы над эскизным проектом МиГ-23 ПД — в 1964 году. А вскоре с резкими словами в адрес авиастроителей выступил главком ВВС Константин Вершинин, который заявил, что «в Советском Союзе к 1965 году результаты НИОКР по самолетам с крылом изменяемой геометрии — крайне незначительные». На это заявление тут же откликнулось руководство Минавиапрома, бросившееся самыми скорыми и решительными методами ликвидировать отставание по этой теме от США. В итоге в течение 1965 года сердитые приказы о срочной активизации работ по созданию самолетов с крыльями изменяемой геометрии получили практически все ОКБ, занимавшиеся боевыми самолетами — от перехватчиков до дальних бомбардировщиков.

Для обеспечения решения проблем по КИГ были привлечены десятки КБ и НИИ авиапрома и смежных ведомств. Вот тут как раз и пригодились результаты исследований возможностей самолетов с изменяемой геометрией крыла, которые проводились в ЦАГИ (а наверху срочно вспомнили о «замыленных» поначалу настоятельных рекомендациях специалистов института по внедрению этой технологии). Наиболее ценными оказались сделанные по итогам экспериментов выводы о наиболее применимых углах стреловидности крыла в зависимости от режимов полета. Так, согласно исследованиям ЦАГИ, применение малой — в пределах 10-15 градусов — стреловидности на крыле с большим удлинением и мощной механизацией значительно улучшает взлетно-посадочные характеристики самолета и уменьшает минимально допустимую полетную скорость. Если же стреловидность находится в пределах 35-45 градусов, то в таком случае обеспечиваются высокие маневренные характеристики и аэродинамическое качество на околозвуковых режимах. А крыло, установленное на угол в 60-70 градусов, позволяет достигать высоких сверхзвуковых скоростей и обеспечивает возможность полета на малых высотах при больших приборных скоростях.

В общем же виде рекомендации специалистов ЦАГИ по самолету с крылом изменяемой геометрии сводились к тому, что он мог стать многорежимной боевой машиной. Способность менять угол стреловидности крыла в полете позволяла такому самолету вполне успешно (с поправкой на то, что любой универсальный механизм решает стоящие перед ним задачи чуть хуже, чем специализированный) играть роль и фронтового истребителя, и истребителя-перехватчика, и маловысотного истребителя-бомбардировщика.

Рекомендации

  1. .
  2. Ливия и Египет , 1971-1979 гг.
  3. (in) Том Купер , Альберт Грандолини и Арно Делаланд , Ливийские воздушные войны: 1973–1985 , Helion & Company28 июля 2014 г., 80  с. , стр.  80.
  4. (in)
  5. (в) Том Купер Хан и Сайед Али Shaiz, , Информационная группа по воздушному бою ,10 февраля 2008 г.(по состоянию на 18 марта 2019 г. ) .
  6. Маджид Зерруки , «  Исламское государство снова входит в Пальмиру  », Le Monde.fr ,10 декабря 2016 г.

Библиография

  • Том Купер и Фарзад Бишоп, иранские подразделения F-14 Tomcat в бою , Оксфорд, Osprey Publishing ,2004 г., 96  с. ( ISBN  1-84176-787-5 ).
  • (ru) Стив Дэвис и Дуг Дилди, F-15 Eagle участвовали: самый успешный в мире реактивный истребитель , Oxford, Osprey,2007 г., 512  с. .
  • (in) Пол Иден (редактор), Энциклопедия современных военных самолетов , Лондон, Amber Books Ltd.,1 – го июня 2006, 512  с. ( ISBN  978-1-904687-84-9 ).
  • Уильям Кениг и Питер Скофилд, Советская военная власть , Гринвич, Коннектикут, Bison Books,1983 г., 224  с. ( ISBN  0-86124-127-4 ).
  • (ru) Билл Свитман и Билл Ганстон, Советская авиация: иллюстрированная энциклопедия ВВС Варшавского договора сегодня , Нью-Йорк, Crescent Books,1978 г.( ISBN  0-517-24948-0 ).
  • (ru) Ефим Гордон и Кейт Декстер, MIG-23/27 Flogger: советский истребитель / ударный самолет с размахивающим крылом, Hinckley, Aerofax,2005 г., 175  с. ( ISBN  978-1-85780-211-5 ).

Реактивная эра Микояна

В послевоенные годы совместно с Гуревичем разрабатывает скоростные и сверхзвуковые фронтовые реактивные самолеты. Первым среди которых был истребитель МиГ-9. На его базе также построены два опытных учебно-тренировочных самолета, на одном из которых проводили испытания катапультного кресла пилота.

30 декабря 1947 года в воздух поднялся первый опытный экземпляр МиГ-15, который стал первым советским серийным истребителем со стреловидным (35°) крылом. Его серийный выпуск осуществлялся на девяти авиационных заводах СССР, на которых было построено в общей сложности 12 942 самолета этого типа. Также его по лицензии выпускали в Польше и Чехословакии.

23 мая 1963 г. Советские реактивные истребители МиГ-15 в полете. Валентин Соболев/ТАСС

МиГ-15 был огромным успехом ОКБ Микояна. Он отличался простотой и надежностью конструкции, высокими летными и эксплуатационными качествами, а также мощным вооружением, состоящим из одной пушки калибра 37 мм и двух — калибра 23 мм. Модификация МиГ-15бис стала базой для испытаний в начале 1950-х годов первых отечественных радиолокационных станций, также проходили отработку различные образцы авиаоборудования и вооружения.

Машина удостоилась мирового признания как самолет-солдат. Именно «пятнадцатые» показали свое заметное преимущество в небе над американскими истребителями в ходе корейской войны. МиГ-15 завоевал себе право называться одним из лучших серийных истребителей начала 1950-х годов, принеся ОКБ Микояна мировую известность. За создание и освоение в серии, разработку его систем и агрегатов группе работников были присуждены Сталинские премии.

В результате совершенствования МиГ-15бис был создан истребитель МиГ-17. Стреловидность крыла у него увеличилась с 35° до 45°. На самолете удлинили фюзеляж и увеличили площадь тормозных щитков. В результате чего повысились его скоростные и маневренные качества.

Истребитель «МиГ-17» на взлете. Фото Ю. Кравчука /Фотохроника ТАСС/.

Созданные на его основе истребители-перехватчики МиГ-17П и МиГ-17ПФ стали первыми массовыми боевыми самолетами войск противовоздушной обороны (ПВО) СССР, образованных в 1954-м. Всего было выпущено 8045 самолетов МиГ-17 всех модификаций. Также они строились в Польше, Китае и Чехословакии. Участвовали в боевых действиях во Вьетнаме и на Ближнем Востоке.

Последовательное развитие МиГ-15 и МиГ-17 позволило микояновскому КБ к середине 1950-х годов подойти к созданию всепогодных истребителей, а затем и самолетов со сверхзвуковой скоростью полета. Первым советским серийным сверхзвуковым истребителем стал МиГ-19. Уже в первых испытательных полетах машина преодолела скорость звука, а затем достигла максимальной скорости — 1452 км/ч.

МиГ-19 ТАСС

Для решения задач ПВО на базе самолета созданы перехватчики МиГ-19П и МиГ-19ПМ. Также был построен целый ряд опытных и экспериментальных самолетов, на которых производилась отработка системы дозаправки топливом в полете, системы безаэродромного старта, вооружения и бортового оборудования.

Однако массовое признание получил другой сверхзвуковой микояновский самолет — МиГ-21. Он создавался как легкий сверхзвуковой фронтовой истребитель с треугольным крылом и одним двигателем тягой 5100 кгс, имеющий по сравнению с двухдвигательными самолетами при сохранении высокой тяговооруженности преимущество в массе конструкции и расходе топлива на один самолето-вылет.

Москва. 9 августа 1961 г. Советский легкий сверхзвуковой истребитель МиГ-21 на взлете с Тушинского аэродрома во время воздушного парада. Сергей Преображенский, Марк Редькин/ТАСС

Его первая массовая модификация МиГ-21Ф была создана в 1958-м. Самолет относился к третьему поколению. Дальнейшее развитие получил в виде всепогодного истребителя-перехватчика с бортовой РЛС и управляемым ракетным вооружением.

МиГ-21 стал одним из самых знаменитых и популярных истребителей в мире. На его модификациях было установлено 24 мировых рекорда. Он выпускался серийно более 30 лет во многих версиях, состоял на вооружении 49 стран и участвовал во многих военных конфликтах. В СССР было построено 10 616 этих самолетов.

История разработки истребителя МиГ-23

В 1958 году в СССР был построен экспериментальный истребитель Е-8. От всех прежних самолетов, созданных в конструкторском бюро Микояна и Гуревича, его отличала компоновка носовой части фюзеляжа – воздухозаборник двигателя «переехал» вниз, что дало возможность разместить перед кабиной пилота радиолокационную станцию с большим диаметром антенны. Спустя два года, когда советское правительство направило в КБ поручение о разработке нового многоцелевого истребителя для замены МиГ-21, именно Е-8 первоначально получил обозначение МиГ-23.


Самолет Е-8-2, который получил затем название МиГ-23 – экспериментальный вариант, ничем не похожий на известный сегодня истребитель

Самолет предполагалось оснастить намного более совершенным оборудованием, чем имелось на борту у «двадцать первого» МиГа, однако, испытания опытной машины проходили неудачно, а разработка нового прицела и радиолокационной станции затянулись. Кроме того, произошли изменения концепции боевого применения фронтовых истребителей: теперь «заказчик» потребовал обеспечить эксплуатацию таких самолетов с укороченных взлетно-посадочных полос.

Новый проект получил обозначение МиГ-23ПД. Его главной особенностью стало размещение на борту двух дополнительных «подъемных» двигателей. Этот самолет демонстрировался в 1967 году на авиационном празднике в Домодедово и произвел огромное впечатление на зрителей, которые не понимали, что это был первый и последний публичный показ, так как было принято решение о сворачивании дальнейших работ по проекту.

Причиной для очередной «смены курса» стали как результаты испытаний, показавшие непрактичность установки подъемных двигателей, беспощадно пожиравших горючее, так и штудирование западных изданий, в которых рассказывалось о больших перспективах самолетов с изменяемой геометрией крыла. Следует отметить, что такой вариант уже прорабатывался конструкторами, но его дальнейшему развитию мешали негативные экспертные оценки, дававшиеся специалистами по аэродинамике.


Еще один экспериментальный самолет – МиГ23ПД. В серию не пошел

Первый полет на истребителе МиГ-23II, получившим крыло с изменяемой в полете стреловидностью, был выполнен 26 мая 1967 года. Масса этого самолета заметно увеличилась, по сравнению, например, с Е-8, поэтому его оборудовали форсированным двигателем. В 1968 году МиГ-23 был передан на государственные испытания, которые продолжались до 1972 года. Одна из причин столь значительной длительности – отсутствие проектного бортового оборудования. Ни РЛС, ни прицел, ни теплопеленгатор не были подготовлены «смежниками» в установленные сроки. По этой причине оборудование для первых серийных МиГ-23 по характеристикам ничем не отличалось от того, которыми обладал МиГ-21.

Этот недостаток проявлялся даже у модификации МиГ 23МФ, и справиться с ним удалось далеко не сразу. По горизонтальной и вертикальной маневренности новый истребитель уступал как американскому F-4E, так и своему предшественнику МиГ-21, что буквально деморализовало летчиков.


МиГ-23МЛ – первая маневренная модификация истребителя

Ситуация улучшилась лишь после появления в частях МиГ-23МЛ. Эта машина смогла наконец-то стать «истребительной», обретя хорошие разгонные и маневренные характеристики. В таком варианте советский самолет был даже способен вести успешные бои с ранними вариантами американских истребителей четвертого поколения. В дальнейшем на базе этой модификации был создан перехватчик МиГ 23П, а затем и совершенный вариант – МиГ-23МЛД.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
