Преимущества Ил-10
По сравнению со своим предшественником Ил-2 характеристики Ил-10 были гораздо лучше. Этого удалось достичь путем более качественного обвода бронекорпуса, применения улучшенной конструкции уборки шасси, построения из скоростных профилей крыльев и планера, герметизации всех отсеков самолета. В итоге новый аппарат превзошел Ил-2 на целых 150 км/час по максимальной скорости на высоте 2300 м. По этому показателю отечественный самолет впритык приблизился к своему немецкому конкуренту – истребителю Bf.109.
На основе использования Ил-2 в бою в новом штурмовике была кардинально переделана броня. Во время войны бронированная кабина Ил-10 способна была защитить экипаж от проникновения 20-миллиметровых снарядов германских пушек. На вооружении стоял тот же арсенал, что и в последних модификациях Ил-2. В начале 1945 г. первые экземпляры нового штурмового самолета Ил-10 выводятся на фронт, где они сразу смогли завоевать признание пилотов. Масса бомбово-ракетного вооружения – 400 кг. Ее можно было увеличить до максимальной отметки 600 кг.
Исходя из увеличенных параметров маневренности и скорости, Ил-10 можно было использовать не только в роли штурмовика, но и вести ближний воздушный бой с вражескими самолетами. Все эти плюсы позволили существенно снизить боевые потери авиации Советского Союза во время Второй мировой. Под завершение Великой Отечественной войны в составе вооруженных сил СССР оставалось 120 штурмовиков Ил-10. В общей сложности произведено около 4600 самолетов этого класса.
На пороге войны
Идея использовать авиацию для ударов по наземным целям была не нова. Еще в Первую мировую истребители, а также новый тип самолетов – бомбардировщики – активно утюжили позиции и тыловые объекты врага. С течением времени и развитием зенитной артиллерии и истребительной авиации для вылетов на линию фронта и ближнюю прифронтовую полосу противника потребовались самолеты специальной конструкции. Адаптация для этих целей истребителя или бомбардировщика уже не давала защиты от плотного зенитного огня и свободно охотящихся истребителей. Так, в армиях стали появляться специализированные машины, используемые в военной авиации и в наши дни, – штурмовики. В СССР уже был опыт применения «боевиков» (так в 30-е годы у нас называли штурмовики), например Р-5Ш или Р-Z. Но это как раз были адаптированные для данных целей самолеты. Революцию в конструкции штурмовиков произвел прототип нашего гениального авиаконструктора Сергея Владимировича Ильюшина, который назывался БШ-2 (бронированный штурмовик), или ЦКБ-55, поднятый в воздух 2 октября 1939 года еще одной легендой отечественной авиации, летчиком-испытателем Владимиром Коккинаки.
Прототип штурмовика БШ-2
Конструкция нового самолета поражала воображение. Для тех лет это был действительно прорывной самолет. Вокруг двухместной кабины-бронекапсулы, выдерживавшей попадание 7,62-миллиметровой пули с любой дистанции, строились органы управления, двигатель и оперение. Баки, бачки, основные жизненно важные узлы самолета также бронировались. Так коллектив ОКБ завода №39 выполнил задачу военных и лично Сталина на новый штурмовик, неуязвимый к огню с земли. Тем не менее у новой машины был выявлен ряд недостатков, прежде всего связанных с двигателем: АМ-34 даже в форсированном варианте слабо «тянул» новую тяжелую машину, а новый АМ-35 вообще был недоведенным и плохо работал.
Тем не менее военные приняли новый самолет благосклонно и, как водится, велели доработать его. Так, 12 октября 1940 года в воздух поднялся ЦКБ-57 – «дополненный» вариант БШ-2. Новый мощный маловысотный «движок» АМ-38 неплохо тянул облегченную машину. Но тут крылся и первый недостаток – к сожалению, стоивший жизни многим пилотам. Доподлинно не известно, почему Ильюшин так поступил, но вкупе с увеличением мощности оружия (добавили две 23-миллиметровые пушки ВЯ, заменив ими два пулемета из четырех) и новым двигателем исчезла задняя кабина для стрелка. Самолет стал одноместным. Вероятно, на это решение повлияли сроки, которые нельзя было срывать, и работы над ДБ-3, еще одним проектом, но уже бомбардировщика, Ильюшина (кстати, он первым бомбил Берлин).
«ЛОКХИД АС-130» — небесный дредноут
Самолет огневой поддержки (США)
Последняя версия самолета AC-130U
Идея создания тяжело вооруженного небесного линкора возникла в ВВС США в начале 1960-х годов. Программу назвали «Ганшип» (пушечный корабль) и приступили к ее реализации в 1965 году. Базой для «Ганшипа» стал военно-транспортный самолет С-130 «Геркулес», выпускавшийся фирмой «Локхид». Его оснастили шестиствольными пулеметами, скорострельными пушками «Вулкан», системой ночного видения, бортовой ЭВМ и радиолокационной станцией. А позже установили даже 105-мм гаубицу!
Летные испытания перевооруженного «Геркулеса» начались в 1967 году. Первый боевой вылет машины, еще не имевшей официального названия, но получившей от экипажа имя «Вулкан Экспресс», состоялся 27 сентября 1967 года. Крылатый монстр в мгновение ока превратил в груду пылающих обломков колонну грузовиков, шедших из Северного Вьетнама по так называемой тропе Хо Ши Мина на помощь южно-вьетнамским братьям.
Столь многообещающее начало побудило руководство ВВС США внимательнее присмотреться к новой машине. И не зря. Ведь только за 1970-1971 годы «Ганшипы» уничтожили около 12 000 единиц боевой техники Вьетнама! Свои же потери были минимальны из-за практически полного отсутствия средств ПВО на тропе Хо Ши Мина. Позже, с их появлением, полеты «Ганшипов» пришлось прекратить. С 1972 года за АС-130 закрепилось название «Спектр».
Для защиты от ракет с инфракрасной головкой самонаведения АС-130 отстреливает ложные тепловые цели
В конце 1970-х годов самолет модификации «Н» получил возможность дозаправки в воздухе. Четыре таких машины угрожающе барражировали над столицей Ирана, когда там находились американские заложники. В 1983 году во время операции США в Гренаде АС-130 подавили ПВО противника и позволили высадиться десанту.
АС-130 участвовали в операции «Буря в пустыне», разгромив в первые дни войны колонну бронетехники, а также в налетах на Югославию. Без них не обходилась ни одна из последних кампаний США: в 2001 году «Локхиды» бомбили Афганистан, в 2003-м — Ирак, в 2011-м — Ливию. Сегодня на вооружении ВВС США состоят 8 самолетов модификации «Н» и еще 13 — модификации «U», оснащенные новейшей бортовой радиолокационной системой.
Борт AC-130U ощетинился 25-мм пушкой GAU-12/U, 40-мм пушкой Ml Boffors и 105-мм гаубицей M-102 Howitzer
Ил-2
Параметры | Ил-2 №305814 |
Число членов экипажа | 2 |
Тип мотора | АМ-38ф |
Мощность, л. с. | |
взлетная/номинал, у земли, л. с. | 1720/1500 |
номинал, на высоте, л.с./м | 1575/750 |
Длина самолета, м | 11,6 |
Размах крыла, м | 14,6 |
Площадь крыла, м2 | 38,5 |
Вес пустого самолета, кг | 4615 |
Вес металлической брони, кг | 1015 |
Полетный вес, кг | 6355 |
Нагрузка на крыло, кг/м2 | 165,06 |
Нагрузка на мощность, кг/ л. с. | 3,69 |
Максимальная скорость, км/ч | |
у земли | 387 |
на высоте/м | 402/1140 |
Посадочная скорость, км/ч | . |
Время набора высоты, мин. | |
1000 м | 2,9 |
3000 м | 8,1 |
5000 м | 20,4 |
Дальность полета, км | . |
Длина разбега при взлете, м | 415 |
Длина пробега при посадке, м | . |
Бомбовая нагрузка: | |
нормальная, кг | 400 |
максимальная, кг | 600 |
Пушки в крыле, число х калибр, мм | 2×23 |
Пулеметы в крыле, число х калибр, мм | 2×7,62 |
Ракетное вооружение, число х калибр, мм | 4×82 |
Оборонительное вооружение, число х калибр, мм | 1×12,7 |
Авиагранаты, шт. | |
Секундный залп наступательного вооружения, кг/с | 4,628 |
Модификации штурмовика Ил-10
Ил-10 – базовая модель, двухместный бронированный штурмовик. При сохранении общей концепции Ил-2, существенно отличался новыми конструктивными решениями. Самолет был создан в конце 1943 года как вариант одноместного бронированного истребителя Ил-1. При запуске в серию получил новое обозначение Ил-10. Конструкция цельнометаллическая, кабина экипажа полностью бронирована. В августе 1944 года принято решение о запуске Ил-10 в серию на двух заводах. В октябре самолеты начали поступать на вооружение.
Ил-10 пушечный (1945 год) – модификация Ил-10 с усиленным артиллерийским вооружением. На самолете установили четыре новые крыльевые пушки НС-23 (по 150 снарядов). Они были почти в два раза легче стандартных пушек ВЯ и имели в 1,6 раза меньшую отдачу. При одновременной автоматической стрельбе четырех пушек сила отдачи не оказывала влияния на устойчивость самолета и прицельность стрельбы. Пулемет УБК заменили на пушечную установку БТ-20 (150 снарядов). В комплект ударного вооружения включили кумулятивные бомбы ПТАБ и ракетные бронебойные снаряды РБС-132. Строился серийно до 1947 года.
С 1951 года серийно выпускался усовершенствованный вариант Ил-10М, который отличали: крыло большей площади с прямоугольными законцовками, новые пушки НР-23, электрифицированная турель, большая дальность и лучшая управляемость.
Штурмовик Ил-10 в разных проекциях
УИл-10 (Ил-10УТ) – учебно-тренировочный вариант. Кабина стрелка увеличена и переоборудована в кабину инструктора со вторым управлением. Пулеметы сняты. Для отработки штурмовых действий оставлены две пушки НС-23, направляющие для двух снарядов РС и два бомбодержателя. Летные качества остались такими же, как у серийного Ил-10. В 1945 году выпущена небольшая серия.
Ил-16 – штурмовик облегченного типа. Разработка началась летом 1944 года после завершения испытаний Ил-10. Целью проекта было существенное улучшение скоростных и маневренных характеристик для ведения наступательного воздушного боя. По схеме бронирования и конструктивной компоновке аналогичен Ил-10. Уменьшение геометрических размеров, а также толщины и площади бронирования позволили снизить полетный вес машины на 1300 кг. В сочетании с более мощным двигателем жидкостного охлаждения АМ-4ЗНВ (2300 л.с.) с четырехлопастным винтом по расчетам это должно было обеспечить максимальную скорость 625 км/ч. Вооружение: две пушки НС-23 (по 140 снарядов), два пулемета ШКАС (по 700 патронов), пушка Б-20 (150 снарядов), десять авиационных гранат АГ-2, 400-500 кг бомб.
Несмотря на то, что Ил-16 превосходил Ил-10 по многим показателям, из-за несовершенства двигателя, а также в связи с окончанием войны, испытания не были завершены и работы над самолетом прекратились.
70-летие первого полета штурмовика Ил-10
18 апреля 1944 года В.К. Коккинаки выполнил с Центрального аэродрома им. М.В. Фрунзе на Ходынском поле в Москве первый полет на штурмовике Ил-10.
Самолет был построен на авиационном заводе № 18 в Куйбышеве, а его окончательная сборка производилась на заводе № 240 в Москве, штурмовик оснащался двигателем АМ-42, имел мощное артиллерийское вооружение – четыре крыльевых пушки НС-23 с общим боезапасом 600 патронов и турельную пушку УБ-20. Максимальная скорость Ил-10 была равной 551 км/ч – почти на 150 км/ч больше максимальной скорости Ил-2.
Из всего многообразия задач, которые решали самолеты Ил-2 в ходе Великой Отечественной войны, особенно необычным было их использование в качестве истребителей. Конечно, Ил-2 не могли на равных бороться с более скоростными и маневренными фронтовыми истребителями противника, но при встречах с некоторыми широко применявшимися в боевых действиях бомбардировщиками и транспортными самолетами противника, самолеты Ил-2, как правило, их сбивали.
На основе боевого опыта использования Ил-2 Государственный комитет обороны 17 мая 1943 г. принял решение о создании одноместного бронированного истребителя Ил-1. Сергей Владимирович Ильюшин не разделял концепции бронированного истребителя, и проектирование Ил-1 велось с позиции возможности в дальнейшем использования самолета в качестве высокоскоростного и маневренного двухместного бронированного штурмовика. Новый самолет получил обозначение Ил-10.
Военные летчики высоко оценили Ил-10 как простой по технике пилотирования и не требующий специального переучивания с Ил-2. По оценке военных испытателей: «…Самолет Ил-10 является классическим образцом самолета-штурмовика».
После испытаний штурмовик Ил-10 был запущен в серию и с 15 апреля 1945 года начал принимать участие в боевых действиях.
Незадолго до этого, 28 марта 1945 года, в рамках испытаний самолета, над аэродромом Шпроттау в Селезии был организован показательный воздушный бой штурмовика Ил-10, который пилотировал капитан А. Сироткин из 108-го гвардейского штурмового авиаполка, с истребителем Ла-5ФН, который пилотировал Герой Советского Союза капитан В. Попков из 5-го гвардейского истребительного авиаполка. К тому времени В. Попков был признанным асом, имевшим на счету около 100 боев и 39 сбитых вражеских самолетов.
Бой закончился вничью, однако пленка фотокинопулемета беспристрастно показала, что и летчик, и воздушный стрелок Ил-10 не раз ловили истребитель в перекрестия прицелов.
Это позволило сделать главный вывод, что если в кабине штурмовика опытный, инициативный летчик и меткий воздушный стрелок, они имеют хорошие шансы одержать победу в поединке с истребителем. К тому же на высотах до 2 000 метров Ил-10 не уступал в скорости немецким истребителям Me-109G2 и FW-190A-4.
К концу Великой Отечественной войны высокие боевые качества самолетов Ил-10 с успехом использовали уже несколько штурмовых авиаполков. В больших количествах штурмовики Ил-10 применялись в войне с Японией.
После завершения Великой Отечественной войны на Ил-10 перевооружили все оставшиеся после расформирования штурмовые авиачасти ВВС Красной Армии. Кроме ВВС СССР они состояли на вооружении штурмовых авиаполков ВВС Польши, Чехословакии, Китая, Северной Кореи.
Бронированный истребитель Ил-1
Первый опытный штурмовик Ил-10 на авиационном заводе № 18 в Куйбышеве. Февраль, 1944 г.
Опытный штурмовик Ил-10 с пушкой Ш-20 калибра 20 мм в оборонительной установке ВУ-7. Гсударственные испытания. Май, 1944 г.
Опытный модернизированный штурмовик Ил-10М
Серийный модернизированный штурмовик Ил-10М
Штурмовик Ил-10М — буксировщик мишений
Штурмовик Ил-10 ВВС Северной Кореи.
В Корейской войне штурмовик Ил-10 был довольно эффективным самолетом непосредственной поддержки наземных войск. Вместе с тем, он начал устаревать и являлся легкой добычей для реактивных истребителей противника. Эти машины поддерживали с воздуха наступление северокорейских армий в первые недели войны и наносили удары по аэродрому Кимпо, когда США эвакуировали своих граждан. Активные в начале войны, ВВС Северной Кореи затем редко участвовали в боевых действиях.
В ходе Корейской войны несколько штурмовиков ил-10 попали в руки американцев и были всесторонне изучены. Два Ил-10 отправили в США для исследований в Корнельскую аэродинамическую лабораторию в Итаке, штат Нью-Йорк. Самолеты были отремонтированы и совершали испытательные полеты на аэродроме Райт в Огайо.
«СОКО Г-4 СУПЕР ГАЛЕБ» — боевая чайка
Легкий штурмовик (Югославия)
«Супер Галеб» — наглядный пример высокого профессионального уровня югославских авиаконструкторов
После создания машины «Орао» пути авиастроителей Югославии и Румынии разошлись. В 1978 году «СОКО» приступила к разработке собственного штурмовика, предназначенного для замены учебно-боевых самолетов «Галеб-2» и «Ястреб». Новую машину назвали «Супер Галеб» («Супер Чайка»).
Получился вполне современный многоцелевой самолет, способный составить конкуренцию новейшим западным машинам такого же класса — английскому «Хоку» и немецко-французскому «Альфа Джет». Вооружение «Супер Галеба» состояло из 23-мм пушки и четырех подкрыльевых узлов подвески бомб или неуправляемых ракет.
Штанга, расположенная над посадочной фарой, — это трубка Пито, которая служит для измерения скорости самолета
В 1982 году началось серийное производство самолета. До 1989 года было создано 132 «Супер Галеба», из которых 6 купила Бирма. Только распад Югославии привел к прекращению их выпуска.
Самолет широко применялся во время гражданской войны в этой стране. Четыре штурмовика были сбиты американскими F-16 в 1994 году, еще столько же было сбито спустя пять лет.
В 1999 году 7 «Супер Галебов» и «Орао», а также 2 МиГа-21 разбомбили натовский аэродром в Тузле, похоронив на нем 17 самолетов и 2 вертолета, потеряв при этом два самолета. Как утверждалось впоследствии, вылет был собственной инициативой сербских пилотов. «СОКО Г-4 Супер Галеб» до сих пор находятся на вооружении ВВС Сербии, а также Боснии и Герцеговины.
Штурмовик «Супер Галеб» — один из героев гражданской войны в Югославии
Поделиться ссылкой
О радиооборудовании
Ил-28 оснастили радиолокационной системой ПСБН-Н, радиокомпасом АРК-5, радиовысотомерами РВ-2 и РВ-10, радиостанциями РСИУ-ЗМ, радиолокационным ответчиком СРО и переговорным устройством СПУ-5. В самолетах, которые предназначены к выполнения разведывательных задач, предусмотрено наличие фотооборудования: трех АФА-33, АФА-БА-40, АФА-75МК. В Сапропель-28 имеется фотоприставка ФРЛ-1М, при помощи которой фиксируется извещение с экрана радиолокационной системы. В декабре 1953 года вышло правительственное указ, согласно которому ПСБН заменили на РЛС «Галс». Разведывательные самолеты имеют контейнеры, в которых содержатся дипольные отражатели АСО-28 и специальная приспособления «Натрий», задача которой заключается в том, для того чтобы воспроизводить радиопомехи.
История создания Ил-6
Активное применение Ил-4 во время Второй мировой войны показало, что этот самолет – отличная ударная сила. Поэтому уже в 1942 году С. В. Ильюшин посетил руководство СССР с официальным предложением о создании проекта нового дальнего бомбардировщика, который будет иметь улучшенные характеристики. Самолет планировалось применять в военно-воздушных силах для нанесения ударов по вражеским наземным объектам и пехоте, а также в рядах военной авиации морского флота в роли торпедоносца с установкой наружных торпед.
Дальний бомбардировщик-торпедоносец Ил-6
По задумке, будущий бомбардировщик должен был иметь аналогичную дальность полета и боевую нагрузку, но получить увеличенную крейсерскую скорость и продвинутое оборонительное вооружение с серьезным усилением брони в зоне нахождения экипажа. Положительно сказаться также должно было введение второго пилота, который бы облегчил работу первого и повысил эффективность применения самолета. Дополнительную защиту предполагалось получить с помощью противообледенительной системы, которая использовала выхлопные газы с целью прогрева передних частей крыла и оперения для предотвращения образования ледяных скоплений. Обеспечивать работу самолета должны были двигатели М-71, выдающие мощность до 2000 л. с.
Ил-6-1943 года цветовое решение
Предложенный Ильюшиным проект положительно встретили в военно-воздушных силах. Уже тогда ему присвоили наименование Ил-6. Перед созданием первого опытного образца военное руководство высказало свои пожелания по поводу будущего бомбардировщика. Они просили увеличить дальность полета и заменить бензиновые двигатели М-71 на более производительные дизельные АЧ-30Б. С первой просьбой все понятно – в ВВС хотели применять самолет на большие дистанции. Вторая же была связана с несколькими факторами.
- Во-первых, дизельные моторы использовали на 40% меньше топливной жидкости при одинаковой мощности и характеристиках полета.
- Во-вторых, они могли работать не только на высокооктановом бензине, но и на дешевом керосине, который в других случаях не мог использоваться вследствие своей взрывоопасности.
- В-третьих, применение дизеля, чья плотность намного выше бензиновой, позволяло уменьшить объем топливных баков, снизив общий вес самолета. Также небольшим преимуществом считались высокая степень сжатия топлива и повышенная температура во время отработки, что увеличивало общую мощность силовой установки бомбардировщика.
После предварительных подсчетов конструкторы убедились, что использование дизельных двигателей даст серьезную экономию по общему потреблению топлива и сделает расход максимально эффективным, а также увеличит предельную длительность полета на пять часов. Для бомбардировщика дальнего действия такой прирост стал большим преимуществом.
Теоретически при бомбардировке фашисткой Германии бензиновая силовая установка уменьшила бы количество нанесенного урона в два раза. Несмотря на такие явные плюсы от применения дизельных двигателей, они имели некоторые недостатки. Главный заключался в сложности их запуска вне подготовленного аэродрома.
Самолеты были похожи даже по габаритам. В начальный проект пришлось внести некоторые изменения, так как создание велось под силовую установку АЧ-30Б, которая имела недостаточную мощность для такого бомбардировщика.
Ильюшин Ил-6 бомбардировщик 1943
Поэтому первый опытный образец показали без монтирования пушечных установок и с сокращенным экипажем. В небо он поднялся уже в августе 1943 года, управлял самолетом В. К. Коккинаки. Проводились испытания с переменным успехом – двигатели оказались весьма ненадежными, а пилотировать машину было трудно. Определить причину такого результата самостоятельно конструкторам не удалось, из-за чего Ил-6 отправили в авиационный исследовательский институт для проведения дополнительных тестов и выявления неполадок.
Большим преимуществом считалось наличие в них военного режима, повышающего производительность. Двухфазное смесеобразование увеличивало уровень надежности работы двигателей и делало самолет более безопасным. Также АЧ-30БФ позволили разместить на борту дополнительное вооружение, повысить броневую защиту экипажа и скорректировать топливный расход. Самолет получил не только новые двигатели, но и некоторые изменения в конструкции, которые улучшали его управляемость.
Доработанный образец стал намного комфортнее и проще в пилотировании. Но неудачная компоновка крыла, необходимость учета многих факторов при эксплуатации, быстрая изнашиваемость и некоторые недоработки двигателей АЧ-30БФ привели к тому, что над самолетом вновь требовалось проводить серьезную работу.
Конструкция Ил-10
Ил-10 — это цельнометаллический моноплан с экипажем из двух человек, летчика и стрелка
При разработке Ил-10 были приняты во внимание и устранены многие недостатки Ил-2, особенно большое внимание было уделено защите как экипажа, так и самой машины. Основные отличия в конструкции самолётов Ил-2 и Ил-10 заключаются в следующем:
- Для защиты экипажа в бронекорпус самолета внесли также кабину стрелка, в результате увеличилась безопасность экипажа, и, как следствие, возросла огневая мощь самолёта. Защиту кабины экипажа обеспечивали экранированные бронеплиты в задней полусфере, состоящие из двух 8 мм бронелистов с воздушной прослойкой, не пробиваемые 20-ти мм снарядом противника. С боков экипаж защищали бронелисты толщиной 6мм, снизу –5мм, сверху — 6мм. Водяные и масляные радиаторы были защищены 10 мм бронелистами.
- Защиту самолета и основных обеспечивающих систем, в том числе силовой установки, топливных и масляных баков обеспечивали установленные бронекорпуса.
- Защита двигателя была улучшена за счет увеличения толщины капота двигателя.
- Оборонительные пулеметы были установлены калибром 20мм против 12,7мм на Ил-2.
- Была улучшена маневренность штурмовика.
- Крылья Ил-10 стали тоньше, в устройство крыла внесли взлетно-посадочные щитки и элероны.
- Шасси, оборудованное по типу Су-6, убиралось в центроплан, в результате уменьшился мидель и снизилось лобовое сопротивление воздуха. Все отверстия и щели были герметизированы, что также привело к уменьшению сопротивления воздуха в полете.
- Внутри фюзеляжа были созданы отдельные отсеки путем установки дополнительных перегородок.
Ил-10
Параметры | Ил-10* №1892908 |
Число членов экипажа | 2 |
Тип мотора | АМ-42 |
Мощность, л. с. | |
взлетная/номинал, у земли, л. с. | 2000/1750 |
номинал, на высоте, л.с./м | 1770/1600 |
Длина самолета, м | 11,12 |
Размах крыла, м | 13,4 |
Площадь крыла, м2 | 30 |
Вес пустого самолета, кг | 4675 |
Вес металлической брони, кг | 994 |
Полетный вес, кг | 6345 |
Нагрузка на крыло, кг/м2 | 211,5 |
Нагрузка на мощность, кг/ л. с. | 3,17 |
Максимальная скорость, км/ч | |
у земли | 482 |
на высоте/м | 528/2660 |
Посадочная скорость, км/ч | 149 |
Время набора высоты, мин. | |
1000 м | 2,1 |
3000 м | 6,4 |
5000 м | |
Дальность полета, км | . |
Длина разбега при взлете, м | 480 |
Длина пробега при посадке, м | . |
Бомбовая нагрузка: | |
нормальная, кг | 400 |
максимальная, кг | 600 |
Пушки в крыле, число х калибр, мм | 2×23 |
Пулеметы в крыле, число х калибр, мм | 2×7,62 |
Ракетное вооружение, число х калибр, мм | 4×82(132) |
Оборонительное вооружение, число х калибр, мм | 1×12,7 |
Авиагранаты, шт. | 10 |
Секундный залп наступательного вооружения, кг/с | 4,626 |
LTV A-7 «КОРСАР II» — заслуженный ветеран штурма
Палубный штурмовик (США)
Чтобы обезопасить себя от осколков собственных бомб при сбросе боеприпасов с малых высот, пилот А-7 использует бомбы замедленного падения Mk.82
Главным недостатком штурмовика «Скайхок» была невысокая дальность полета. Применять машину для нанесения ударов по целям, находящимся в глубоком тылу противника, было невозможно. Первоначально такая роль отводилась бомбардировщику F-111, однако он не мог взлетать с палуб авианосцев.
Возникла потребность в еще одном самолете, который был бы так же дешев, как «Скайхок», но превосходил бы его радиусом действия. Исследования по созданию такой машины начались в 1962 году
Было рассмотрено 27 вариантов, при этом главное внимание уделялось цене доставки одного боеприпаса в тыл врага. После разорительной войны с Кореей американцы собирались вести следующую, вьетнамскую, весьма экономично
В объявленном конкурсе проектов победила фирма «Воут», предложившая недорогую модификацию палубного истребителя F-8 «Крусейдер», созданного в 1955 году.
Техобслуживание А-7. Под поднятым носовым обтекателем видна бортовая радиолокационная станция
Внешне штурмовик очень напоминал «Крусейдер», но имел более дешевый двигатель и усиленное крыло, способное переносить боеприпасы. В носовой части фюзеляжа располагались две пушки. Самолет оснастили новой навигационно-прицельной системой, позволявшей точно вычислять курс к цели и наносить удары по ней. В 1964 году был построен макет самолета. 27 сентября 1965 года первая из трех опытных машин поднялась в воздух. Самолет получил название «Корсар II». В 1966-1968 годах было выпущено 199 таких машин. В 1967 году из них сформировали первую эскадрилью. Вскоре она отправилась во Вьетнам. В самом начале войны самолет совершил около 1400 боевых вылетов, при этом только один штурмовик был потерян.
В 1983 году один самолет в составе миротворческих сил в Ливане сбили сирийские ПВО. В 1986 году в заливе Сидра «Корсар» участвовал в нанесении ударов по Ливии. Во время операции «Буря в пустыне» штурмовик использовался как для проникновения вглубь территории Ирака, так и для дозаправки в воздухе других самолетов.
В 1993 году самолет был снят с вооружения армии США, однако до сих пор он входит в состав ВВС Ливии, Ливана, Гренады, стран Персидского залива.
Учебно-боевая модификация А-7 греческих ВВС
Конструкция штурмовика
Основные параметры конструкции:
- цельнометаллический;
- основной материал — сплавы алюминия 2024 и 7075;
- коррозийная стойкость к дефолиантам (например химикату агент «орандж»);
- сопротивление распространению трещин;
- терпимая перегрузка — 7,33 (разрушающая — 11);
- система пожаротушения — инертный газ фреон.
Компоновка штурмовика

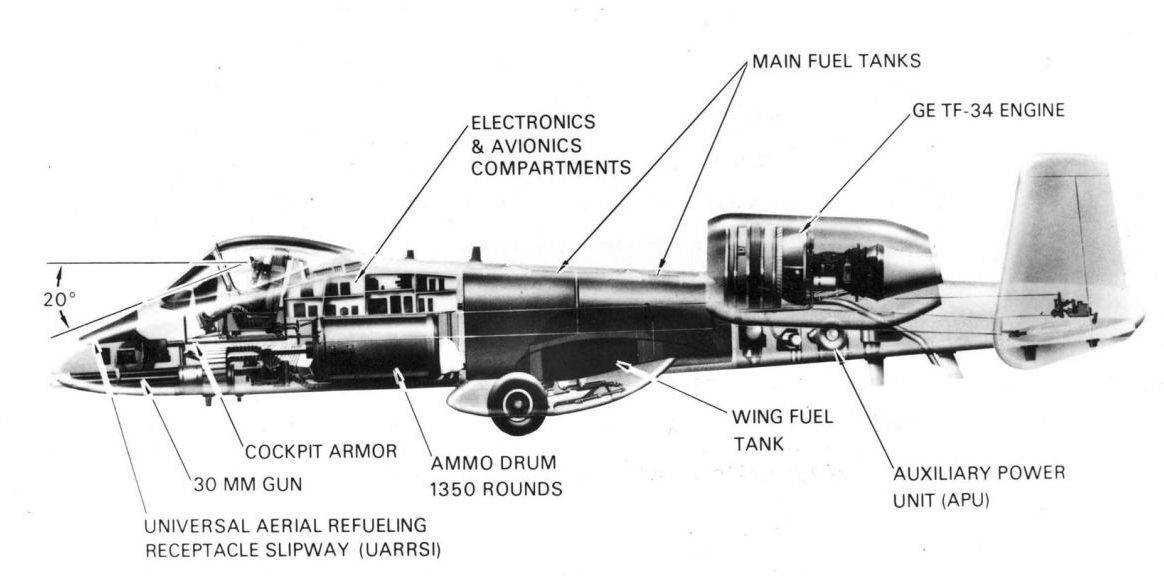

Компоновка штурмовика А-10:
- приёмная штанга для дозаправки;
- 30-мм пушка;
- броня кабины пилота;
- отсеки электронного оборудования
- барабан пушки (1350 оборотов);
- основные топливные баки;
- крыльевые топливные баки;
- двигатель;
- вспомогательная силовая установка.
Бронезащита (от 23-мм снарядов):
- систем управления,
- топливных баков (самозатягивающихся в случае мелких пробоин),
- топливных трубопроводов к двигателю.
Бронекабина — в виде «ванны»:
- из катаной титановой (13-38 мм) брони;
- скреплена винтами;
- пуленепробиваемое стекло;
- противоосколочный подбой (внутри) из многослойной нейлоновой ткани;
Система управления:
- двойное резервирование гидравлических систем;
- дополнительное ручное управление.
Внутреннее устройство А-10 «Тандерболт»
Крыло — три секции:
- центр — топливные баки;
- нос и хвост — сотовые заполнители.
Большая площадь (47 м2):
- маневры на малой скорости;
- большая боевая нагрузка.
Законцовки отогнуты вниз — крейсерская дальность выросла на 8%.

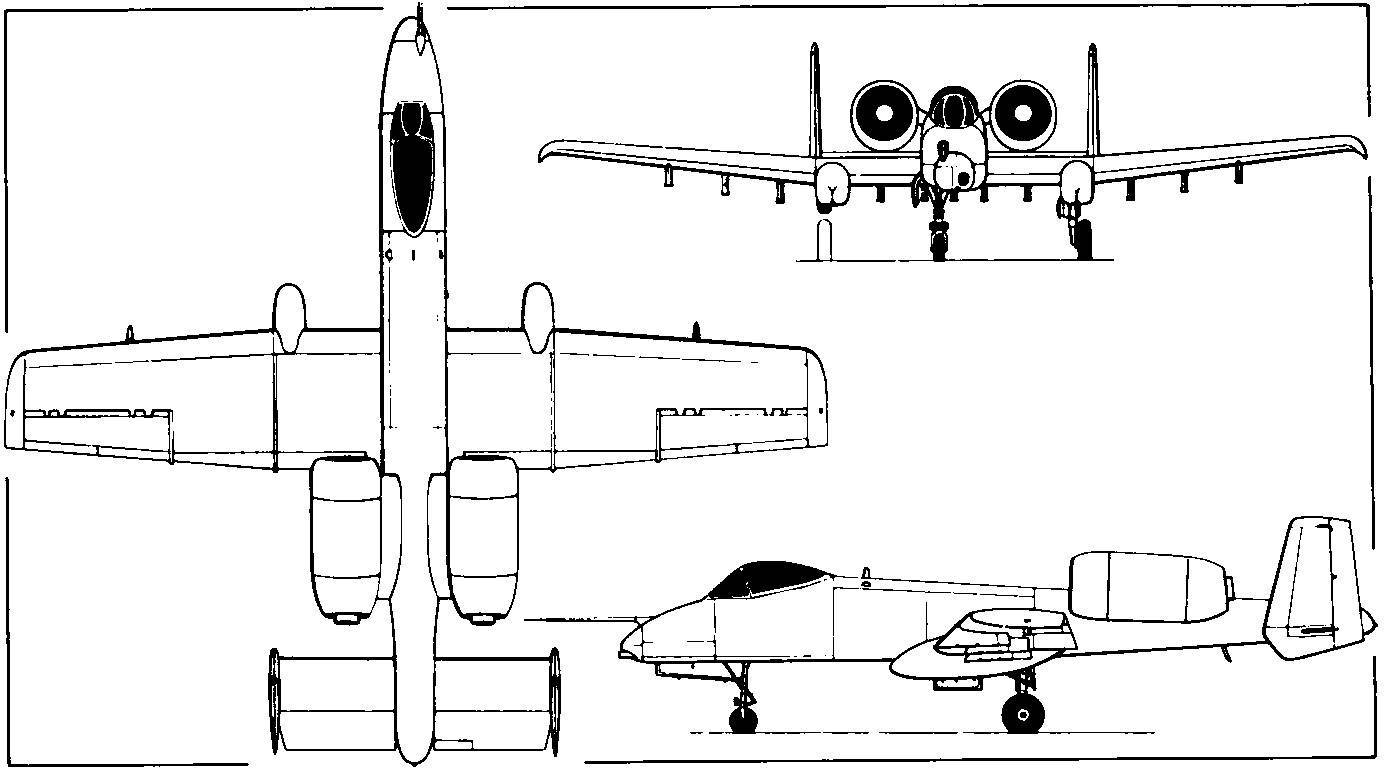

Проекции А-10 «Thunderbolt»
Два турбовентиляторных двигателя:
Расположение | Что даёт |
в отдельных гондолах | ниже радиолокационная и тепловая заметность |
менее вероятно попадание в воздухозаборник посторонних предметов и пороховых газов | |
сзади | удобно менять |
центр свободен для топливных баков, так что не нужна перекачка топлива для центровки | |
сверху | равномерный забор воздуха при разных углах атаки |
можно обслуживать самолёт и подвески при включенных двигателях |
Защита двигателей:
- снизу — сама конструкция;
- с передней и задней полусферы — консоли крыльев и хвостовое оперение;
- дополнительно — броня.

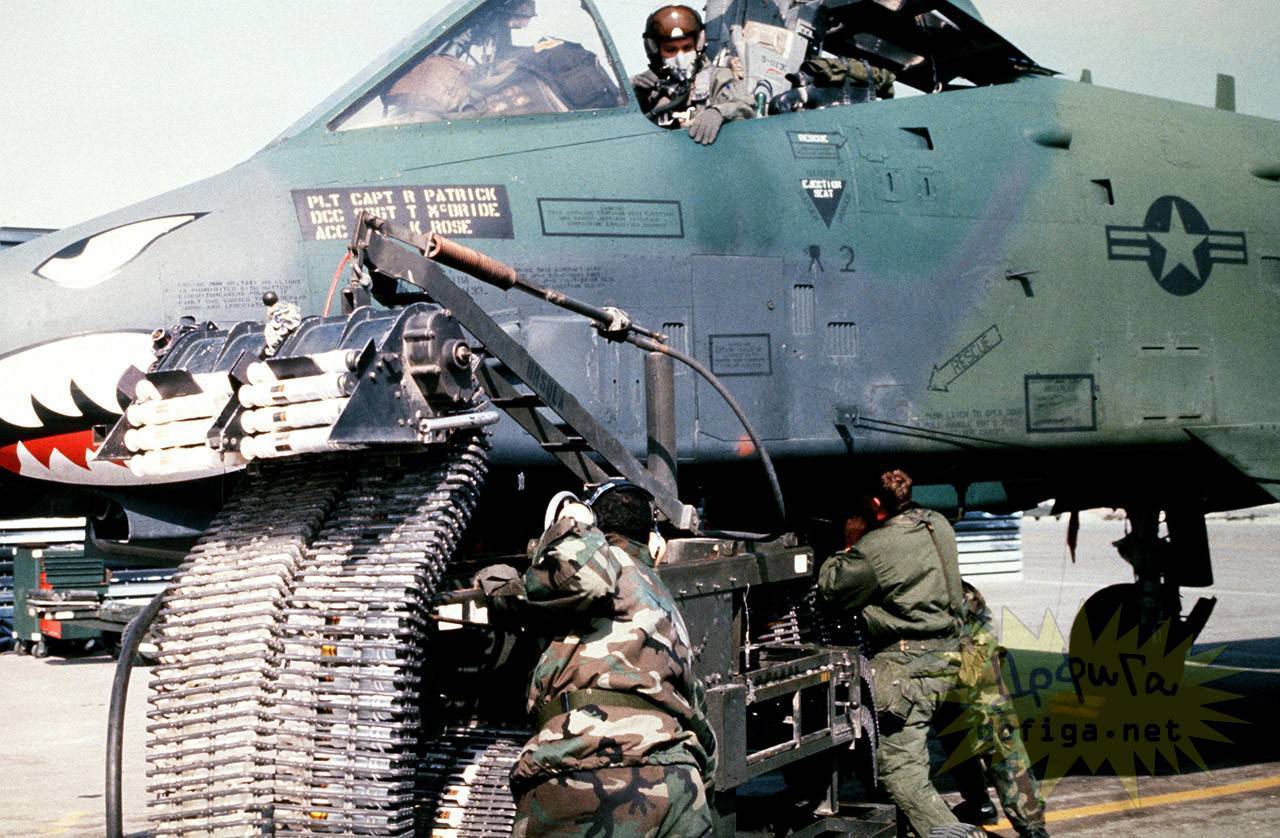

Стреляные гильзы собираются обратно в барабан, а не выбрасываются наружу — так минимизируется риск повредить обшивку самолётаДля снаряжения магазина и удаления стреляных гильз существует особое приспособление. Процесс перезарядки на аэродроме длится 13 минут
Бортовое оборудование:
радиосистема ближней навигации | TACAN AN/ARN-84 |
радиосистема дальней навигации | LORAN C/D AN/ ARN-101 |
радиокомпас | AN/ARA-50 |
радиовысотомер | APN-194 |
радиопеленгатор | DF-301E/DA |
радиолокационный маяк | AN/UPN-25 |
Радиостанции разных диапазонов | дециметрового — AN/ARC-164 и 618М |
метрового — 807А | |
коротковолновый — AN/ARC-154M-622A | |
системы радиоопознавания | AN/APX-101 |
система предупреждения о радиолокационном облучении | AN/ALR-64 или AN/ALR-69 |
система обнаружения целей (до 24 км), подсвеченных лазерным лучом | AAS-35 «Пейв Пенни» |
система посадки по приборам | AN/ARN-108 |
инерциальная навигационная система | ASN-141 |
А также:
- автопилот;
- индикатор на лобовом стекле;
- индикаторами обстановки в вертикальной и горизонтальной плоскости.
Кабина штурмовика А-10 «Thunderbolt»
«ДУГЛАС А-4 СКАЙХОК» — маленький ястреб
Палубный штурмовик (США)
«Дуглас А-4 Скайхок» — первый реактивный американский штурмовик
История штурмовика «Дуглас А-4» началась во время войны в Корее, когда ВМС США приняли решение заменить устаревшие поршневые штурмовики на реактивные боевые машины.
Перед американскими специалистами была поставлена задача создать недорогой и легкий самолет, который мог бы доставлять ядерные боеприпасы на небольшие расстояния. В ту пору атомное оружие считалось применимым во всех конфликтах без исключения. С задачей справились конструкторы «Дугласа», пообещавшие создать машину массой не более 5,5 т. В октябре 1952 года они представили макет самолета. Все системы машины создавались заново в соответствии с задачей уменьшить их вес. В то же время обшивка фюзеляжа стала толще, что позволило улучшить защиту самолета.
Задачи штурмовика в ходе работ были расширены. Он оказался способен вести воздушный бой, сбрасывать бомбы во время пикирующего полета и прикрывать с воздуха сухопутные силы. Прототип штурмовика под именем XA4D-1 вышел из сборочного цеха компании «Дуглас» в июне 1954 года. В том же месяце самолет совершил первый полет.
А-4 способны взлетать и садиться на крошечные взлетно-посадочные полосы фронтовых аэродромов
Получивший имя «Скайхок» (Skyhawk — «небесный ястреб»), он имел меньшую массу, чем было обещано, и показал более высокую скорость и дальность полета. В 1956 году самолеты начали поступать на вооружение. Их первой кампанией стала война во Вьетнаме, где «Скайхокам» удалось сбить несколько МиГов-17.
Однако в целом «живучесть» машины оказалась довольно низкой, что вынуждало приступить к следующей разработке — А-7 «Корсар». «Скайхоки» в большом количестве начали поставлять для ВВС Израиля, Аргентины, Кувейта, Малайзии, Новой Зеландии, Сингапура. В 1982 году они участвовали в Фолклендском конфликте, в ходе которого нанесли первый удар по двум десантным кораблям Великобритании, погубив свыше 50 английских военнослужащих. В той кампании было потеряно 22 штурмовика. Самолеты до сих пор состоят на вооружении Корпуса морской пехоты США.
Поздние версии А-4 получили надфюзеляжный обтекатель «горб», в котором разместилось дополнительное связное и навигационное оборудование
Своими подвигами А-4 доказал, что маленькие и легкие самолеты ничем не уступают крупным и тяжелым машинам
«АЭРМАККИ МВ-339» — штурмовик для бедных
Легкий штурмовик (Италия)
На концах крыльев МВ-339 крепятся дополнительные топливные баки
В 1970-х годах «оружие бедных», как называли учебно-тренировочные машины, преобразованные в боевые самолеты, решила создавать и Италия. В 1972 году «Аэрмакки» получила от итальянских ВВС контракт на разработку нового реактивного учебно-боевого самолета для замены «Аэрмакки МВ-326». Первый прототип МВ-339 поднялся в воздух в августе 1976 года.
Первые серийные МВ-339А начали поступать на вооружение в августе 1979 года.
Серийный выпуск наиболее современной модификации этого самолета — МВ-339С — был начат в 1987 году.
Штурмовик нес управляемые ракеты класса «воздух — воздух» и «воздух — земля», в фюзеляже имелись встроенная 30-мм пушка и 12,7-мм пулеметы, а под крылом находились свободнопадающие и корректируемые бомбы. Весь арсенал управлялся самой современной на тот момент электронной системой.
МВ-339 оборудован катапультируемыми креслами, позволяющими покинуть самолет даже во время стоянки или движения по аэродрому
Также на самолете было установлено модернизированное цифровое электронное навигационное оборудование, имелись многофункциональный экранный индикатор на монохромной ЭЛТ в кабине и индикатор на лобовом стекле. Единственный случай боевого применения МВ-339 был , зафиксирован во время Фолклендского конфликта в 1982 году, когда шесть аргентинских МВ-339 использовались в качестве легких штурмовиков. МВ-339 стал одним из самых распространенных учебно-боевых самолетов в мире.
Помимо ВВС Италии эта модель нашла применение в авиационных частях Аргентины, Перу, ОАЭ, Ганы, Малайзии и Нигерии. Всего построено 177 самолетов «Аэрмакки МВ-339», которые до сих пор состоят на вооружении перечисленных стран.
МВ-339 относительно недорогой учебно-боевой самолет с неплохими летно-техническими характеристиками
Под крыльями этого МВ-339 подвешены контейнеры со смертоносными 30-мм пушками DEFA 553
