Классификация и особенности
Обладает высокой скорострельностью при стрельбе и может поражать цели на расстоянии до 2,5 км Гранатомет – это собирательное название для любого оружия с высокой убойной силой и крупногабаритными боеприпасами. Различают следующие виды таких орудий:
- дульные;
- подствольные;
- станковые;
- ручные;
- реактивные.
Все эти виды оружия различаются характеристиками и назначением, применяются для различных целей и имеют множество отличий.
Особенности дульных гранатометов
Дульные гранатометы были созданы специально для возможности метания винтовочных гранат. Такой тип гранаты запускается под давление пороховых газов, что позволяет метать ее на дальнюю дистанцию.
Метание снаряда дульным гранатометом осуществляется посредством холостого или боевого патрона (преимущественно используется холостой патрон). Системы, предусматривающие осуществление выстрела боевым патроном, практически не получили распространения, так как в этом случае граната должна быть оснащена сквозным отверстием для выхода патрона, либо пулеуловителем, что осложняет процесс производства боеприпасов.
Различают два типа таких орудий – ствольные и бесствольные.
Ствольная система – это мортирка, прикрепляемая к дулу автомата. Разгон гранаты осуществляется холостым выстрелом. Такой тип был распространен в первой половине 20 века.
Интересно! Именно ствольные гранатометы широко применялись во время Второй мировой войны.
Бесствольный дульный гранатомет представляет собой специальный стержень, который устанавливается в ствол, а затем под действием пороховых газов выталкивает гранату. Такие системы до сих пор используются вооруженными силами некоторых стран, в том числе США, Сербии и Великобритании.
Что такое гранатомет?
Сегодня без гранатометов сложно представить вооруженные силы. Впервые гранатомет был предложен в конце 18 века и представлял собой сравнительно небольшую ручную мортиру, с помощью которой можно было метать крупногабаритные снаряды на большие дистанции. На территории России они впервые введены еще во времена правления Петра Первого.
Со времени использования первых, достаточно примитивных конструкций, оружейное дело не стояло на месте, и современные гранатометы мало чем похоже на своих предшественников.
Под гранатометом понимается оружие для поражения крупных целей на дальней или средней дистанции крупногабаритными боеприпасами, которые во много раз превосходят размерами и убойной силой патроны обычного стрелкового оружия.
В основном гранатометы применяются для поражения крупногабаритной вражеской техники или сооружений, но могут быть направлены и против живой силы противника.
Процесс стрельбы

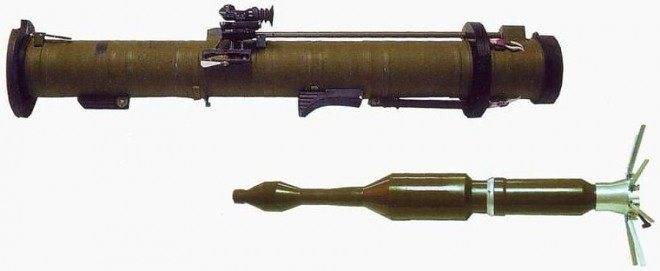

В гранатомете «Аглень» полностью отсутствует отдача при выстреле. Стрельба ведется с плеча.
Украинский солдат с РПГ-26
Вначале нужно повернуть мушку до упора вверх, далее удалить чеку и разблокировать УСМ, а после поднять до упора вверх предохранительную стойку. После нажатия на курок происходит вылет гранаты из пусковой трубы за счет энергии сгораемого порохового заряда. Далее происходит раскрытие оперения (стабилизаторов) для уравновешивания гранаты в полёте.
Стрельба из РПГ-26
Далее граната летит до цели. При столкновении с препятствием происходит срабатывание взрывателя и создается кумулятивная струя, которая должна прожечь броню. В случае «нестолкновения» с целью происходит удаленная самоликвидация взрывателя.
Технические характеристики РПГ-18
Тактико-технические характеристики военного оружия свидетельствуют о возможностях той или иной модели. Исходя из количественных показателей, которые содержит техническая характеристика, идентифицируются область применения и цели использования оружия, в частности, противотанковых гранатометов.
- Вес: 2600 грамм.
- Длина: 705/1050 мм в походном и боевом положении соответственно.
- Тип боевого оружия: реактивная граната с кумулятивной боевой головкой.
- Калибр: 64 мм.
- Дульная скорость (начальная): 114 м/с.
- Дальность прицела: 135 м.
- Максимальное расстояние для прицела: 400 м.
- Бронепробиваемость: 150 мм.
- Масса гранаты: 1400 грамм.

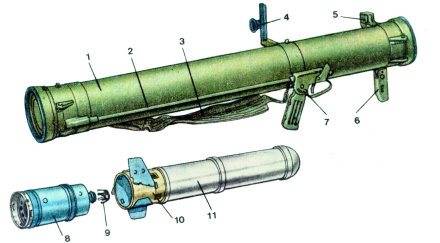

Описание устройства РПГ-18
Пусковое устройство гранатомета аналогично системе М72, его ствол состоит из 2-ух труб, соединенных телескопически. Снутри стекловолоконной трубы находится труба, выполненная их дюралевого сплава.
Верхняя труба выполнена из стеклоткани марки Т13, которая пропитана лаком ЭП-5122. Для внутренней трубы употреблялся дюралевый сплав 65ХЗАМг6М либо 65ХЗД1Т. трубы в походном положении находятся одна в другой, в длину они составляют 705 мм. Чтоб произвести выстрел трубы раздвигаются, таким появляется ствол общей длиной 1050 мм.
Лимонка стопорами закреплена во внутренней трубе, она представляет железные пластинки с вырезом, которые насажены на два пера стабилизатора. На другом конце пластинки своим загибом сцеплены с торцом среза ствола.
Процесс выстрела смотрится последующим образом:
- Для перевода «Мухи» в боевое положение из походного следует открыть заднюю крышку, потом до упора раздвинуть трубы. Передняя крышка при всем этом раскроется, а мушка и предохранительная стойка с диоптром займут вертикальное положение.
- Мушка имеет оправу, представляющая собой стекло с нанесёнными цифрами и марками 5, 10, 15, 20, они представляют дальность стрельбы 50, 100, 150 и 200 метров. С обеих сторон на уровне верхней точки прицельной марки «15» нанесены горизонтальные штришки, их можно использовать, чтоб найти расстояние до танка. Определение расстояния осуществляется последующим образом: если горизонтальные штришки находятся в ширину передней проекции корпуса танка, то до цели остается 150 м.
- если горизонтальные штришки будут меньше ширины передней проекции корпуса танка, то до цели остается меньше 150 м.
- если горизонтальные штришки будут больше ширины передней проекции корпуса танка, то до цели остается больше 150 м.
Пластинки с началом движения гранаты разрушаются, а потом из ствола после вылета гранаты соскакивают перья стабилизатора.
Сверху на задней части внутренней трубы механизм блокировки, ударный механизм и капсюль воспламенитель гранаты, которые собраны в одном корпусе.
В фронтальном гнезде корпуса размещается боек ударного механизма, который закреплен на внешней трубе.
Капсюль-воспламенитель находится в заднем гнезде корпуса, конкретно по нему боек наносит удар. От воспламенения капсюля вспыхивает усилительная пороховая пилюля, после этого к воспламенителю реактивного мотора передается луч огня по трубке газоотвода.
Механизм блокировки, который расположен на внутренней трубе в задней части корпуса, служит блокировкой ударного механизма при походном положении, это предутверждает разбития капсюля воспламенителя, когда трубы сложены. К тому же, блокирующий механизм предутверждает выстрел, если трубы не на сто процентов разведены, в боевом положении он перекрывает фиксацию труб. Блокирующий механизм, таким макаром, при раздвижении труб обеспечивает безопасность.
История применения РПГ-18
Гранатомет «муха» — одни из самых распространенных в мире одноразовых гранатометов. Их активно использовали в боевых действиях в Афганистане, Чечне и Ираке.
РПГ-18 с успехом использовали незаконные вооруженные формирования и Российская Армия во время обеих Чеченских компаний. При применении боевиками данного оружия против танков были получены довольно неплохие результаты. Даже «активная броня» во многих случаях не спасала против этого оружия. Но применять против современных танков данное оружие (к примеру, т-90) малоэффективно вследствие недостаточной бронепробиваемости.
Гранатомет «муха» выпускался не только в советском союзе, после того как 1980-х годах развалилась организация Варшавского договора, производство РПГ-18 началось в нескольких странах, которые были ее участниками.
По данным, которые были опубликованы в открытой печати, ручной противотанковый гранатомет «муха» промышленностью выпускался до 1993 года. Всего было произведено примерно 1,5 миллиона штук РПГ-18. На международном военном рынке стоимость гранатомета по ценам тех лет оценивалась в 721 доллар США. По прогнозам, ввиду простоты изготовления этого оружия, будет популярен еще долго.
Советской Армии же на производство и вооружение вместо РПГ-18 была поставлена РПГ-22, более совершенная реактивная граната.
Реактивная противотанковая граната РПГ-18
РПГ-18 — это реактивная противотанковая граната производства СССР одноразового применения. Так же данное оружие называют «Муха». РПГ-18 Муха принята на вооружение армии СССР в 1972 году.
реактивная противотанковая граната РПГ-18 была создана с целью заменить противотанковые кумулятивные ручные гранаты РКГ-3.
Теперь рассмотрим конструкцию РПГ-18. Пусковое устройство «Мухи» — гладкоствольная телескопическая конструкция. Она состоит из 2-х труб: внутренней и внешней. Вторая выполнена из стеклоткани Т13, пропитанная лаком ЭП-5122. Первая изготавливается из сплава алюминия 65Х3АМг6М или 65Х3Д1Т. Прицел — подпружиненная мушка и диоптр. Мушка имеет оправу, в которое вставляется маркированное цифрами и штрихами стекло с отметками <5>, <10>, <15>, <20>. Цифры соответствуют дальности ведения огня в 50, 10, 150 и 200 метров соответственно. На РПГ-18 Муха на уровне пика прицельной дальности <15> с двух сторон нанесены штрихи. Они позволяют определять дальность до танка. Как определить по ним дальность? Если горизонтальные штрихи попадают во фронтальную проекцию танка, то до цели ровно 150 метров, если они меньше — до цели менее 150 метров, если штрихи больше проекции — до цели больше 200 метров.
Помимо данных прицельных приспособлений, на предохранительной стойке есть так же два диоптрийных отверстия. Верхнее позволяет прицеливаться при температурном диапазоне воздуха от 0С до -50С, нижнее — от 0С до +50С. И то и то отверстие перекрывается специальной шторкой. В условиях плохой видимости для прицельной дальности на расстояние в 70 метров используется мушка (размещена сверху над стеклом) и прямоугольная прорезь (размещена на верхнем торце предохранительной стойки).
Взрывчатое вещество гранаты располагается в головной части гранаты. В качестве разрывного заряда используется взрывчатое вещество «окфол». Реактивный двигатель «Мухи» питается твердым топливом и имеет одношашечный заряд из пороха ППк-5.
Принцип применения РПГ-18:
Для того чтобы перевести гранатомет Муху из походного положения в боевое нужно открыть заднюю крышку и раздвинуть трубы до полного упора. После чего открывается передняя крышка, а мушка и предохранительная стойка с диоптором примут вертикальное положение. Чтобы взвести ударный механизм нужно повернуть предохранительную стойку до упора вниз, а после отпустить её. Выстрел производится при помощи нажатия на спусковой рычаг шептала.
РПГ-18 из боевого положения в походное не переводится. Иными словами: выстрелить все же придется.
РПГ-18 Муха пробивает 300 мм броню по углом в 90 градусов и 150 мм брони при 60 градусах.
Данное оружие сейчас находится на вооружении 18 стран мира, в т.ч Украина, РФ и Беларусь.
Тактико-технические характеристики РПГ-18:
| Массо-габаритные характеристики | |
| Калибр | 64 мм |
| Масса | 2.6 кг |
| Длина | 705 (1050) мм |
| Боевые характеристики | |
| Дальность прямого выстрела | 135 м |
| Прицельная дальность | 200 м |
| Бронепробиваемость | 300 мм |
| Масса гранаты | 1,4 кг |
| Начальная скорость гранаты | 114 м/с |
| Калибр головной части гранаты | 64 мм |
Гранатомет «Муха» РПГ-18. Смертельный укус
Идея создания «одноразового» оружия не нова. Гранатомет «Муха» стал далеко не первой в мире ручной реактивной гранатой. Пальма первенства здесь безоговорочно принадлежит Германии. В 1943 году конструкторы компании HASAG Хьюго Шнайдер и Генрих Лангвайлер представили своё знаменитое творение – убийцу танков гранатомёт Panzerfaust. Новинку во всех отношениях можно было считать революционной. С помощью реактивной гранаты, оснащённой кумулятивной боеголовкой, он успешно пробивал 300 мм броню на расстоянии до 100 метров.
Американский одноразовый гранатомёт М-72
РПГ-18 создана по уже сложившейся на то время схеме, состоящей из пускового контейнера (он же предназначен для транспортировки и хранения) и поражающего элемента. Пусковой контейнер был оснащён прицелом, ударно-спусковым механизмом и представлял собой телескопическую двойную трубу — внутри внешней трубы из стекловолокна находилась ещё одна – алюминиевая.
Перед выстрелом задняя крышка отбрасывалась и пусковой контейнер раздвигался до упора. Удлинение было предусмотрено для того, чтобы вышибной заряд после срабатывания полностью успел выгореть внутри трубы и не причинить вреда стрелку. После этого, используя прицельную планку с цифрами 5, 10, 15 и 20, он должен был прицелиться и выстрелить. Стоит отметить, что необходимости в заряжании не было, поскольку «Муху» снаряжали на заводе-изготовителе. На приведение её в боевое положение уходило несколько секунд. Боевой ресурс «Мухи» — 1 выстрел.
Фактически, «Муха» — не гранатомёт, а именно ручная противотанковая граната, нештатное оружие, которым при необходимости может воспользоваться любой пехотинец при появлении, к примеру, бронированной цели или для уничтожения огневой точки противника.
Технические характеристики
Выпущенная реактивная граната весом около 1,5 кг устремлялась к цели со скоростью 114 м/сек. Опытный стрелок мог поразить с вероятностью близкой к 100 % объект с толщиной брони до 15 см на расстоянии более 130 метров. Полёт гранаты стабилизировался, благодаря особым стабилизаторам, раскрывающимся после её вылета из контейнера, а специальные отверстия в донной части за счёт выброса сквозь них отработанных газов, заставляли гранату совершать вращательные движения, что значительно повышало точность поражения. У этого оружия непростая судьба. Свои великолепные качества оно смогло проявить уже после того, как был прекращён его выпуск в начале 90-х. Воспользоваться ими в полной мере смогли, увы, лишь чеченские боевики во время печально знаменитого штурма Грозного в декабре 1994 года. Именно тогда с помощью РПГ-18 и гранатомётов РПГ-26 и РПГ-22 были сожжены десятки танков Российской Армии. В некоторых случаях бессильной оказывалась даже «активная» броня.
С появлением нового поколения танков бронебойного ресурса гранатомета РПГ-18 «Муха» было уже явно недостаточно. Всего за 21 год советская и российская оборонка выпустила около 1,5 миллионов «Мух», которые, кстати, хорошо продавались все эти годы за рубежом, ни в чём не уступая своим заграничным аналогам. Опыт по её созданию лёг в основу следующего поколения более мощных реактивных противотанковых гранат. Одна из последних разработок ГНПП «Базальт» — РПГ-28 «Клюква». Её мощной гранате «по зубам» даже метровая броня, прикрытая динамической защитой.
Гранатомет РГ-6
Для этого разработан гранатомет РГ-6. (Фактически эта удачная конструкция и поставила крест на дальнейшем развитии гранатомета «Кастет», так как РГ-6 оказался намного эффективнее, и, кроме того, между этими двумя моделями большая унификация, так что выжил сильнейший.) При создании РГ-6 был использован опыт южноафриканцев, которые создавали револьверные гранатометы для борьбы с прокоммунистическими националистами.
РГ-6 тоже имеет барабан с блоком из шести стволов гранатометов. Для приведения оружия в действие имеется специальная пружина, которая заводится после зарядки барабана. При каждом выстреле барабан поворачивается на один ствол. И так до тех пор, пока есть, чем стрелять.
Гранатомет «Вампир» — мощное противотанковое оружие.
Простая механика, и очень надежно. Трубчатое основание и выдвижной приклад позаимствованы от «Кастета». Ствол в обычном понимании отсутствует. То, что кажется стволом, является трубой для размещения прицельных приспособлений и второй рукоятки. При перезарядке вся эта конструкция откидывается в сторону и перезарядка осуществляется путем вставления гранат в каморы барабана, которые фактически и являются самими стволами.
Простое и эффективное оружие, сумевшее вобрать в себя все лучшие находки своих предшественников. Количество камор барабана — 6 шт. Масса гранатомета 5,8 кг. Длина в боевом положении 680 мм, в походном 510 мм. Боевая скорострельность 12-15 выстр./ мин. Максимальная дальность стрельбы 400 метров. Это оружие весьма специфическое, но при правильном тактическом использовании может принести большую пользу. РГ-6 активно использовался в Чечне. Под боеприпасы ВОГ-25 и ВОГ-25П.
