Пассажирский лайнер Як-40: история создания, описание и характеристики

Краткое описание и основные отличия Ту 204СМ

Впервые новую модернизированную машину поднял в воздух экипаж под управлением лётчика-испытателя В. Минашкина в конце декабря 2010 года. Все испытания самолёт прошёл успешно и в 2011 году был готов к серийному производству.

По своей конструкции Ту-204СМ – это моноплан с крылом низкого расположения и двумя ТВД, размещённых на пилонах под крылом. Специальные сверхкритические профили создают отрицательную крутку крылу, поперечное V-образное сечение имеет положительный угол 40, а само крыло стреловидность по передней кромке 3015 мин. На концах плоскостей имеются концевые крылышки для уменьшения индуктивного сопротивления.

На передней кромке консолей расположены предкрылки, а на задней двухщелевые закрылки. Шасси трёхопорной схемы с носовой стойкой. Двигатели ТРДД ПС-90А2 с тягой по 16 тыс. кгс.

Основные изменения, внесенные в модификацию Ту 204СМ:

  • Оснащение машины модернизированными двигателями ТРДД ПС-90А2, более экономичными с повышенной мощностью и увеличенным межремонтным ресурсом.
  • Размещение бортовой вспомогательной силовой установки ТА-18-200М, способной запускаться и работать на большой высоте.
  • Установка модернизированного шасси, ресурс которого равен сроку службы планера самолёта.
  • Салон для пассажиров более комфортабельный, с улучшенным интерьером. К их услугам вместительные багажные полки, видео и аудиосистемы, позволяющие скоротать время в полёте. Для спокойного отдыха внутри салона мягкое освещение, создаваемое светодиодными лампами и надёжная шумопоглощающая изоляция, поддерживающая низкий уровень шума.

Возросла степень автоматизации управления машиной на всём протяжении полёта от взлёта до посадки, благодаря внедрению концепции «электронный борт», которая сделала возможным:

  • Размещение на борту вычислительных систем управления полётом и тягой, систем самолётовождения, позволяющих осуществлять навигацию в автоматическом режиме в горизонтальной и вертикальной плоскости.
  • Увеличить эффективность и надёжность системы измерения воздушных данных, за счёт изменения базовых элементов и их перекомпоновки.
  • Оснастить кабину пилотов новой электронной системой сигнализации и индикации, с манипуляторами «трекболл» и увеличенными размерами экрана дисплеев, сделав её более высокоэргономичной.
  • Разместить новую систему БСТО-204, следящую за техническим состоянием бортовых систем самолёта.
  • Полностью автоматизировать процесс пилотирования с помощью новой системы управления оборудования самолёта СУОСО-204. Всё это позволило сократить лётный экипаж до двух человек.

Кабина Ту 204 СМ

Основные лётные параметры самолёта Ту 204СМ

  • Размах крыла 42 м.
  • Длина самолёта – 46,2 м.
  • Тяговооружённость – 2ПС-90А2 х 16600 кгс.
  • Максимальная взлётная масса – 108 т.
  • Вес неснаряженного самолёта – 60,5 т.
  • Количество топлива – 35,8 т.
  • Общий вес коммерческой нагрузки – 23 т.
  • Дальность с максимальной коммерческой нагрузкой – 4200 км.
  • Дальность при максимальной заправке – 8300 км.
  • Рекомендуемые эшелоны коммерческих полётов – 10,6-12,1 км.
  • Оптимальная скорость на эшелоне – 830-850 км/час.
  • Максимальное количество пассажиров – 215 чел.
  • Количество членов лётного экипажа – 2 чел.

Салон Ту 204 СМ

Боевой дебют самолета дистанционной разведки Ту-214Р

Первый и второй самолеты комплексной разведки Ту-214Р – борта RF-64511 (на переднем плане) и RF-64511 (неокрашенная машина) Фото: www.tupolev.ru

Два самолета этого типа были переоборудованы из пассажирских Ту-214-200 на Казанском авиационном производственном объединении им. С.П. Горбунова. Первая машина была облетана 24 декабря 2009 г. и прошла полный цикл заводских и Государственных испытаний. Прибывшая в Сирию вторая машина совершила свой первый полет в конце 2014 г. и также использовалась для испытаний размещенного на самолете разведывательного оборудования.

Боровой многочастотный радиотехнический комплекс МРК-411 состоит из четырех радиолокаторов бокового обзора с фазированными антенными решетками (по два на каждый борт), а также панорамной РЛС кругового обзора с антенной под хвостовой частью фюзеляжа. Они дают объемное цифровое изображение местности с высоким разрешением, что позволяет обнаруживать сооружения типа дотов и другие виды полевых укреплений, входы в подземные бункеры, а также мосты, дороги, взлетно-посадочные полосы и другие объекты.

Вторым компонентом разведывательного оборудования самолета является оптико-электронная система «Фракция», оптические датчики которой установлены под носовой частью Ту-214Р. Она дает фото- и видеоизображения местности с высоким разрешением благодаря работающей в диапазоне видимого света цифровой фотокамере с объективом с фокусным расстоянием 1750 мм, телесистеме с объективом 10…100 мм и тепловизору с объективом 373 мм. Система может непрерывно работать на протяжении 8 ч, записывая все получаемые данные на цифровые накопители и передавая на землю в реальном масштабе времени.

Второй самолет дальней разведки Ту-214Р борт RA-64514 на испытаниях Фото: russianplanes.net

Работу средств вражеских связи и навигации (включая системы слепой посадки самолетов) фиксирует установленная на борту самолета станция радиотехнической разведки. Сравнение полученной информации с цифровой картой местности с помощью ЭВМ дает возможность быстро выявлять объекты, строящиеся противником, пеленговать работу средств боевого управления и оперативно уничтожать их.

Использование самолетов дистанционной разведки значительно повышает эффективность применения ударной авиации и артиллерии, а также войсковых операций в целом поскольку это позволяет контролировать весь театр военных действий, используя максимум информации для оперативного управления своей войсковой группировкой. В локальных конфликтах, особенно если противник не имеет истребительной авиации или других средств противовоздушной обороны большой дальности оно давно уже считается обязательным.

Нашли опечатку? Выделите фрагмент и нажмите Ctrl+Enter.

Теги: Авиация

Предыдущая статья Рекордная скороподъемность истребителя Т-50

Следующая статья Первым увидел – первым выстрелил. В кого?

Предоставлено SendPulse

Нравится 0

Смена поколений

К концу 70-х авиалайнер стал жертвой собственного успеха. Пассажиропоток постоянно рос, и самолет перестал с ним справляться. Руководство понимало, что решить проблему поможет удлинение фюзеляжа, но такие меры были нецелесообразны с экономической точки зрения. Для удлиненного фюзеляжа необходимы более мощные и крупные двигатели, а также увеличенное расстояние между шасси. Кроме того, к концу 70-х самолет устарел в плане шумоизоляции и топливоэффективности. Для увеличения вместимости необходимо было заменить планер. В итоге фирма Boeing построила модель нового поколения, которая получила индекс 747 и полностью удовлетворила требования по вместимости.

Boeing 707 Джона Траволты

Известный актёр Джон Траволта является обладателем «Боинга-707». Фото счастливого пилота вместе с его авиалайнером можно увидеть ниже.

Самолёты Джон Траволта полюбил в юном возрасте. Уже тогда ему нравилось самостоятельно заказывать авиабилеты для членов своей семьи. Первый перелёт Джона принёс ему массу впечатлений. После этого Траволта некоторое время прожил в городе авиаторов, в котором центральную улицу заменяла взлётно-посадочная полоса.

В 2003 году актёр построил собственный дом в виде аэропорта. Рядом со строением проходит взлётно-посадочная полоса протяжённостью в 700 метров. Она построена для личных самолётов Траволты. Любимцем актёра является Boeing 707, который назван в честь детей Джона: Jett Clipper Ella. Внутри авиалайнера располагаются три гостиных комнаты, несколько спален, кабинет. Этот самолёт стал собственностью актёра в 2002 году, и Траволта не собирается расставаться со своим «Боингом», по крайней мере, в ближайшее время.

История создания Ту 204СМ

Ту 204СМ

ОКБ им. Туполева ещё в 1973 году начало разработку нового самолёта, который бы заменил Ту-154. Разработчики рассмотрели множество предложений и остановились на варианте широкофюзеляжного лайнера с тремя двигателями. Проект получил обозначение Ту-204 и даже построен макет, но в процессе дальнейших разработок от трёх двигательной машины отказались.

Конструкторы пришли к пониманию, что более оптимальным будет вариант среднемагистрального самолёта с двумя двигателями на пилонах под крылом, а это было необычно и кардинально отличалось от схем машин, которые разрабатывались в КБ Туполева. Такой проект утвердило правительство в 1983 году и начались работы по дальнейшему проектированию и постройке опытных образцов.

В 1985 году главным конструктором Ту-204 стал Л. Лановский, который широко начал использовать универсальную систему «Диана», созданную в ОКБ Туполева для расчёта конструкций. С помощью этой системы был выполнен расчёт динамики разрушений, частоты и формы колебаний и проверена методика расчёта напряженно-деформированного состояния всей конструкции самолёта.

Программа, заложенная в систему «Диана», позволила рассчитать при всей сложности аэродинамической формы крыла, его аналитическую плавность и автоматизировать процесс механической обработки деталей на станках с ЧПУ. Было решено, для снижения веса конструкции там, где это целесообразно применять композитные материалы. Такие технологические решения, как сборные панели большой длины, крупноразмерные листы обшивки фюзеляжа и бес стыковочные панели крыла с титановым крепежом, были с успехом применены для достижения минимального веса пустого самолёта.

Повысить устойчивость машины к коррозии помогла установка дренажных клапанов внизу гермокабины, применение улучшенных лакокрасочных материалов и прокладка по новой схеме тепловой и шумовой изоляции. Применение в конструкции материалов с улучшенными характеристиками по прочности, вязкости и замедленными скоростями роста трещин вывело новый самолёт на уровень лучших зарубежных аналогов.

В начале января 1989 года лётчик-испытатель В. Минашкин выполнил первый полёт на новом лайнере Ту-204. Началась доводка и доработка новой машины. Но, после распада СССР и последующих политических событий в 90-х годах, развала экономики, финансирование проекта прекратилось.

Через несколько лет, благодаря тогдашнему начальнику ЖЛИ и ДБ В. Климову удалось добиться у премьер-министра В.С.Черномырдина разрешения совместить лётные испытания с коммерческими перевозками. Это помогло получить средства на оплату горючего, эксплуатацию аэродромов и радио-технических средств и финансово поддержать людей, занимающихся лётными испытаниями самолёта.

В декабре 1994 года получен сертификат на эксплуатацию Ту-204. С тех пор было выпущено более 20 модификаций этой машины, среди последних из них – это Ту-204СМ, о котором и пойдёт речь ниже.

История создания

 В 1960 году было принято решение о замене самолетов Ил-12 и Ил-14. Постановление подписал Совет Министров СССР. Разработку нового проекта поручили опытно-конструкторскому бюро имени Александра Сергеевича Яковлева, завершившему постройку самолета в 1965 году. Первый пробный полет состоялся 21 октября 1966 года. Роль летчиков-испытателей отвели А. Л. Колосову и Ю. В. Петрову.

В результате проведения ряда удачных полетов на следующих год самолет поступил в массовое производство, продлившееся до 1981 года. За время активной эксплуатации было выпущено около 1 тысячи единиц, 125 из которых были отправлены на экспорт. За период крупной фабрикации было произведено более десяти модификаций самолета.

Характеристики самолета

 В силу своего размера, но при этом чрезмерного выхлопа двигателей, Як-40 стали называть “железным окурком”. Другой прозвище, “истребитель керосина”, самолет получит по причине большого потребления топлива. Несмотря на все несовершенства, самолет пользовался уважением среди летчиков.

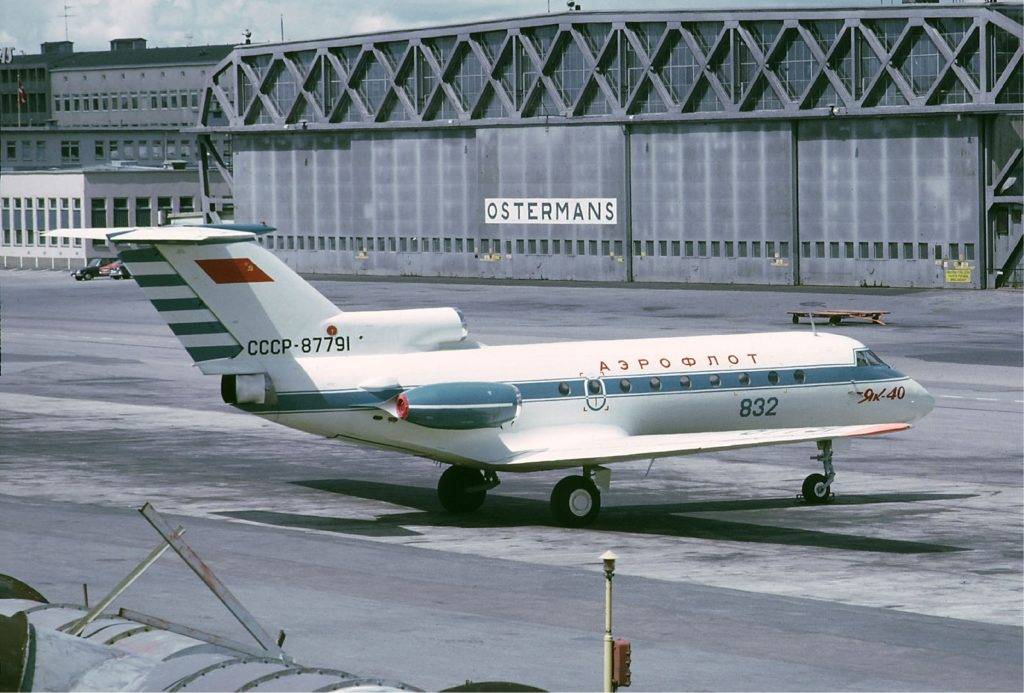

Самолет Як-40

 Як-40 может совершить безопасную посадку даже при отказе одного из двигателей, также возможно продолжение полета с применением лишь одного мотора. Благодаря размещению двигателей в задней части конструкции снизился уровень шума авиалайнера. К пилотированию допускаются летчики среднего уровня квалификации. Самолет можно поднять в небо на грунтовом аэродроме без специального покрытия.

Мнение эксперта
Александр Николаевич Румянцев
Изобретатель, владелец многих патентов, кандидат технических наук, профессор Санкт-Петербургского технического университета.

 Длина самолета составляет 20.4 метра, размах крыльев — 25 метров. Максимальная дальность полета — 1800 километров. Количество пассажирских мест колебалось от 27 до 36 в зависимости от модификации самолета.

Экспорт Як-40

 Высокие характеристики оценил по достоинству не только СССР, но и множество государств по всему миру. Страны Африки, Азии, Латинской Америки и Западной Европы стали активными эксплуататорами Як-40. Американской корпорации Boeing поступило предложение на сотрудничество: продажу и производство Як-40. Обслуживание должно было проводится в Северной Америке, но некоторые структуры США выступили категорически против, поэтому совместная работа не перешла на практику.

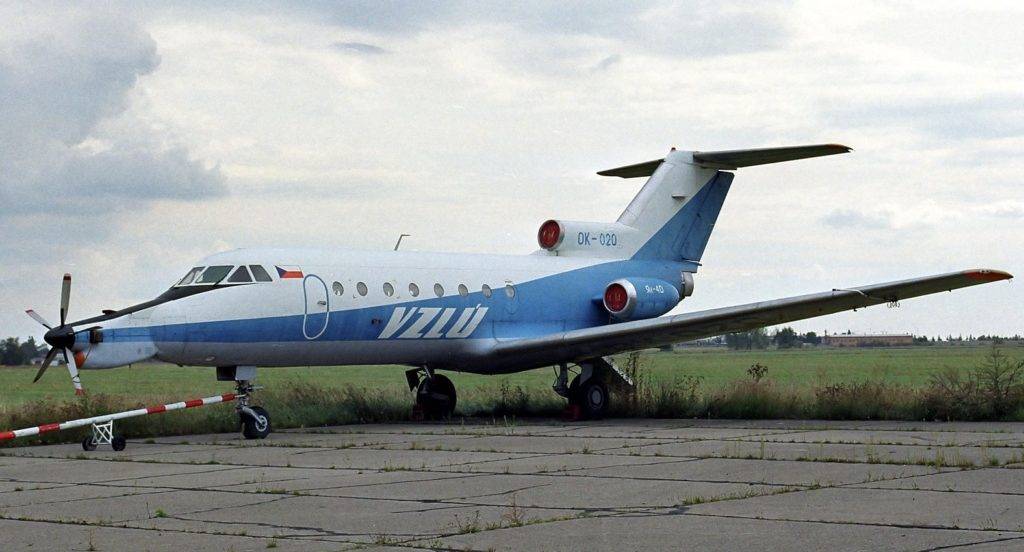

Як-40, в носовой части которого был установлен испытываемый двигатель.

 Азербайджан, Грузия, Италия, Куба, Польша, Сербия, Чехия, Украина, Югославия и множество других стран (всего 19 государств) были заинтересованы в покупке и использовании самолета Як-40.

А вы летали на самолете Як-40?

ДАНЕТ

Особенности конструкции самолета Як-242 (МС-21)

Конструкторами данного аппарата были разработаны три варианта данной машины. Они отличаются только количеством мест в пассажирском салоне. Первый вариант вмещает 150 человек, второй − 181 человека, а третья модификация может разместить 212 пассажиров. Был разработан вариант машины с большей дальностью полета, которая была увеличена на 1,5 тысяч километров.

Машина была изготовлена как моноплан с низким расположением крыльев. Они имеют стреловидную форму, на них крепятся два пилона для реактивных двигателей. Система шасси представлена тремя опорами. Передняя опора управляемого типа, кроме того, все колеса шасси оснащены тормозными системами. Что касается аэродинамики корпуса, то она схожа с аналогичными машинами данного класса, но имеет некоторые преимущества в том плане, что ставит данный аппарат на порядок выше других.

МС-21 имеет большую ширину в 11 метров, что значительно повышает комфорт в пассажирском салоне. При проектировании самолета были добавлены самые новые системы и конструкции, которые позволяют достичь высоких аэродинамических качеств. При изготовлении данного лайнера задействовано множество новых сплавов и композиционных материалов, что позволяет снизить массу аппарата, при этом конструкция не теряет своих качеств. Стоит отметить, что при использовании данных материалов машина становится значительно менее затратной в эксплуатации.

Для создания крыла к данному самолету была создана компания «Аэрокомпозит», в которой работают лучшие конструкторы в данной отрасли. Крылья машины будут изготовлены из композиционных материалов. При заказе самолета МС-21 можно самостоятельно выбрать тип пассажирского салона и двигателя. Как говорилось ранее, двигатель можно установить иностранный или же отечественного изготовления. Первые серийные самолеты типа Як-242 (МС-21) ожидаются в 2017 году.

При изготовлении данной машины было получено множество преимуществ над аппаратами данного класса. Во-первых, отечественная машина имеет экологические двигатели, великолепные аэродинамические характеристики. Преимуществом над другими машинами является и относительно малый вес всей конструкции самолета. Во-вторых, данная машина может разместить большое количество пассажиров, а такие показатели имеют далеко не все самолеты. Также этот лайнер имеет большую дальность полета при относительно малом расходе топлива. Широкий корпус позволяет разместить более комфортно большое количество людей. Все эти преимущества самолета Як-242 (МС-21) позволяют экономить до 50% затрат в сравнении с аналогичными аппаратами других производителей. При расчетах можно увидеть, что данный аппарат в год будет приносить большую прибыль.

Sukhoi Superjet 100 и МС-21 – Гражданская авиация России

В планах производителей осуществить серийный выпуск данных машин в количестве 72 экземпляров в год. Корпорация «Иркут» планирует изготовлять данную модель пассажирского самолета на протяжении пяти лет. На сегодняшний день просматривается горизонт поставок до 2023 года. По расчетам изготовителей данный проект начнет себя окупать только с 350-ой машины. Изготовление деталей и агрегатов производится одновременно на нескольких заводах, но окончательная сборка − на иркутском заводе.

Як-242 (МС-21) характеристики:

  • Экипаж: 2 человека

  • Длина: 38,25 м

  • Высота: 12,55 м

  • Размах крыла: 36,25 м

  • Площадь крыла: 120 м²

  • Масса взлётная: 64 600 кг

  • Масса снаряжённого самолет: 38 400 кг

  • Максимальная коммерческая нагрузка: 18 000 кг

  • Двигатели: 2 х ПС-90А12 12000 кгс

  • Пассажировместимость: 156- 162 чел.

Лётные характеристики:

  • Крейсерская скорость: 800-850 км/час

  • Дальность полёта: 5000 км

  • Практический потолок: 11100- 11600 м

  • Потребная длина ВПП: 2200 м

ЯК-242 (МС-21). Галерея.

ЯК-242 (МС-21). Видео.

https://youtube.com/watch?v=n3TnrBX107Y

Описание конструкции

Як-40 выполнен по нормальной аэродинамической схеме, это низкоплан с тремя реактивными двигателями, расположенными в задней части машины. Самолет имеет прямое крыло большого удлинения и однокилевое Т-образное хвостовое оперение. Шасси Як-40 трехопорное убирающееся.

В передней части фюзеляжа машины находится двухместная кабина пилотов, в ее средней части – пассажирский салон вместимостью от 24 до 32 пассажиров, в зависимости от модификации самолета. В административном и грузопассажирском варианте самолета вместимость салона значительно меньше.

В задней части самолета находится откидной трап, с помощью которого пассажиры покидают салон, а также маленький багажный отсек. Здесь же находятся двигатели самолета, два из которых размещены в мотогондолах, а третий – внутри фюзеляжа машины.

Крыло самолета имеет значительную площадь (70 кв. метров) и состоит из двух консолей. Каждая из консолей имеет силовой каркас из лонжерона, набора стрингеров и нервюр. Механизация крыла представлена двумя секциями элеронов и тремя секциями закрылков (на каждой из консолей).

Силовая установка самолета включает в себя три двигателя АИ-25, два из которых находятся в мотогондолах и крепятся к фюзеляжу с помощью пилонов. Центральный мотор размещен в фюзеляже у основания киля и оснащен системой реверса, что позволяет самолету при торможении изменять направление выхлопных газов. Подобная компоновка оказалась очень удачной и позже была использована при создании других советских пассажирских лайнеров, например, Ту-154.

Шасси самолета состоит из двух основных и передней стойки. Каждая из стоек имеет мягкую амортизацию и одно колесо необычайно большого размера. Это значительно уменьшает удельное давление на грунт и позволяет самолету использовать ВПП с грунтовым покрытием.

Несколько слов следует сказать о кабине экипажа Як-40. В ней находятся два места: для командира и второго пилота. Если нужно, то в кабине легко можно установить и третье сиденье. Фонарь обеспечивает прекрасный обзор обоим членам экипажа, его стекла имеют электрический обогрев.

Комплекс пилотажно-навигационного оборудования позволяет самолету осуществлять полеты в любое время суток, в простых и сложных метеоусловиях. В распоряжении экипажа несколько радиостанций. Машина оборудована эффективной противообледенительной системой.

Ресурс самолета Як-40 может быть увеличен до 30 тыс. часов, а его термин службы — до 25 лет. Есть информация, что за годы эксплуатации самолета по разным причинам (аварии, катастрофы, боевые действия) было всего потеряно 117 машин.
