Противодиверсионные катера проекта 21980 «Грачонок»: история создания, описание и основные характеристики

Описание конструкции проекта 21980 «Грачонок»

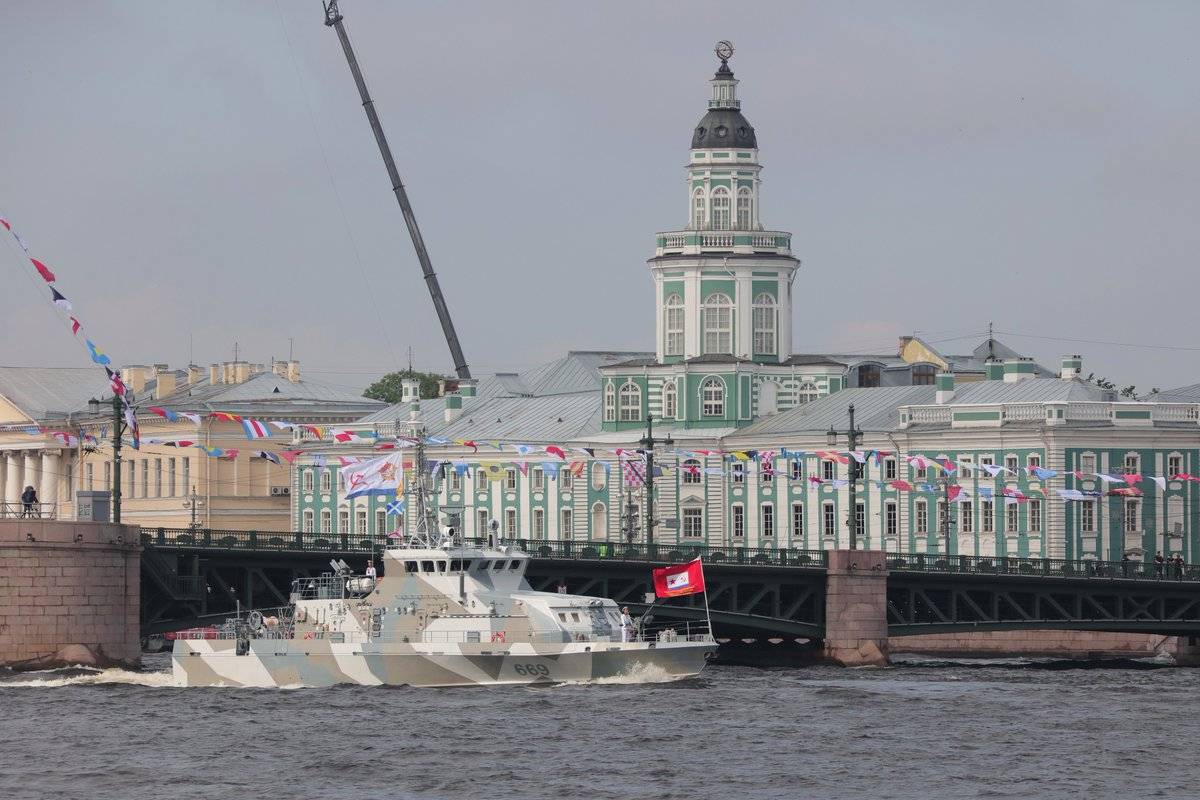

Противодиверсионный катер «Грачонок» — это однопалубный корабль с довольно развитой надстройкой и транцевой кормой. Для проведения погрузочных работ он оснащен краном-манипулятором. Экипаж катеров этого проекта состоит из восьми человек. Автономность корабля составляет пять суток.

В комплекс оборудования корабля входит РЛС МР-231 «Пал», которая предназначена для безопасности судовождения и обеспечивает круговой радиолокационный обзор. Эта РЛС может осуществлять автоматическое сопровождения 50 целей на протяжении длительного времени и имеет встроенную систему опознавания государственной принадлежности цели. Информация об окружающей обстановке накладывается на цифровую карту района плавания корабля.

Также в состав оборудования катеров этого проекта входит автоматизированный комплекс связи АКС Р-779-9, многофункциональный комплекс освещения ближней воздушной и надводной обстановки МТК-201М3, интегрированная мостиковая система ИМС «Мостик-21980», гидроакустическая станция обнаружения подводных диверсионных сил и средств МГ-757 «Анапа».

Гидроакустическая станция «Анапа» может обнаруживать боевых пловцов на дистанциях в 300 метров в секторе 360 градусов. Антенны станции находятся на специальном устройстве, которое выдвигается из корпуса судна. В ходе испытаний с помощью станции была исследована подводная обстановка гавани, дно и толща воды. При движении со скоростью около шести узлов четко наблюдались различные объекты на дне, причальные стенки, якорные цепи на дистанциях до 300 метров.

Несмотря на свои довольно скромные размеры, катер «Грачонок» серьезно вооружен. На его борту имеется четыре переносных ракетных комплекса «Игла» для борьбы с низколетящими воздушными целями, а также тумбовая пулеметная установка калибра 14,5 мм. Однако главным оружием, предназначенным для выполнения главной задачи катера – борьбы с боевыми пловцами противника, – являются противодиверсионные гранатометы. Их на борту «Грачонка» два вида: десятиствольный, калибра 55 мм, дистанционно управляемый гранатометный комплекс 98У и переносной ручной двухствольный противодиверсионный гранатомет ДП-64 «Непрядва».

55-мм гранатомет обеспечивает поражение подводных диверсантов на дистанциях до 500 метров и глубине до 40 метров. Фугасная граната РГ-55М, которую использует 98У, имеет гарантированный радиус поражения до 16 метров от точки входа. Это оружие работает в связке с гидроакустической станцией «Анапа», с помощью которой происходит прицеливание.

ДП-64 «Непрядва» используется для решения аналогичных задач, он может поражать подводные цели на дистанциях в 400 метров и глубине 40 метров. Боеприпас гранатомета обеспечивает радиус поражения 14 метров.

Исходя из всего вышесказанного, можно сделать вывод, что катера проекта 21980, несмотря на свои довольно скромные размеры (водоизмещение 138 тонн, длина 31 метр, осадка 1,85 метра), способны решать целый комплекс боевых задач и уверенно защищать пункты базирования от диверсионных и террористических угроз.

Проект 21980 и его применение

8 февраля 2008 года на «Зеленодольском заводе имени А. М. Горького» в Татарстане по разработке «Вымпела» был заложен первый противодиверсионный катер проекта 21980 «Грачонок». Серия таких катеров разработана для ВМФ России с целью борьбы с диверсионно-террористическими силами и средствами в акваториях расположения баз Военно-Морского Флота, охраняемых объектов и на подступах к ним, а так же как вспомогательные средства для оказания помощи Пограничной службе Федеральной службы безопасности Российской Федерации (ПС ФСБ РФ) при выполнении охранных и защитных мер на государственной границе России и для охраны важных государственных объектов со стороны морской акватории, находящихся под охраной войск национальной гвардии России.

Катер способен на выполнение широкого спектра задач. В его конструкции применены новейшие тактико-технические разработки. Например, установлены новейшие образцы вооружения, в том числе радиоэлектронного, использовано новейшее навигационное оборудование, средства связи.

При своих небольших размерах, этот катер имеет достаточно серьезное вооружение, дающее ему все возможности для выполнения целого ряда боевых задач, которые раньше приходилось выполнять судам с большим водоизмещением, а так же уверенность в надежной защите вверенных ему объектов от диверсий и террора.

По заказу ВМФ России запланировано построить 26 единиц ПРДК «Грачонок», в настоящее время заказ почти выполнен, 24 судна уже в строю. На подходе еще два. Кроме собственного заказа «Вымпел» готов и к предложениям выпускать такие катера для экспорта. Строительство катеров идет на трех российских судостроительных верфях. Катера проекта 21980 уже прижились и хорошо себя зарекомендовали на всех российских флотах. «Зеленодольский завод имени А. М. Горького» обеспечил ими Черноморский, Балтийский и Каспийский флоты. Во Владивостоке строят суда для Тихоокеанского флота. Рыбинск Ярославской области, обеспечивает ПРДК «Грачонок» Северный флот.

Каждый катер после спуска на воду и достройки на плаву проходит заводские, а затем государственные ходовые испытания. В ходе заводских испытаний проводят проверку работы всех систем во всех рабочих режимах, проводят пуско-наладочные работы, устраняют дефекты и готовятся к государственным испытаниям, где в действии так же проверяют работу всех систем и боевой техники, проверяют соответствие утвержденному проекту, устраняются выявленные недочеты и лишь, затем комиссия осуществляет приемку судна.

Каждое судно получает свой бортовой номер. Первый ПРДК «Грачонок» с бортовым номером П-104 был спущен на воду 25 апреля 2009 года и зачислен в состав 105-й бригады кораблей для охраны Ленинградской военно-морской базы Балтийского флота в Кронштадте

В 2011 году был выставлен на международном Военно-Морском Салоне «Ленэкспо 2011», где привлек к себе внимание многих специалистов. В 2015 году ПРДК проекта 21980 П-104 принял участие в военно – морском параде, посвященном 70-летию Победы, который проходил в Санкт- Петербурге, а годом ранее этому катеру было присвоено название «Нахимовец». В июне 2019 года на воду был спущен первый из четырех катеров специального назначения ПРДК «Грачонок», согласно контракту Федеральной службы войск Росгвардии

На сегодняшний день все четыре катера специального назначения несут службу в особой бригаде по охране Крымского моста в Керчи

В июне 2019 года на воду был спущен первый из четырех катеров специального назначения ПРДК «Грачонок», согласно контракту Федеральной службы войск Росгвардии. На сегодняшний день все четыре катера специального назначения несут службу в особой бригаде по охране Крымского моста в Керчи.

Противодиверсионные катера проекта 21980 «Грачонок»: история создания, описание и основные характеристики

Проект 21980 «Грачонок» — это серия скоростных, маневренных и многоцелевых катеров, предназначенных для защиты акваторий пунктов базирования, а также ближних подходов к ним от диверсионно-террористической угрозы. Кроме того, корабли этого проекта будут использоваться для охраны государственной границы нашей страны. Благодаря особенностям своей конструкции, а также оснащению катеров новейшим оборудованием и системами вооружения, они способны выполнять задачи, которые ранее выполняли суда гораздо большего водоизмещения. Следует отметить, что кораблей такого класса ранее не было не только в составе российского, но и советского военно-морского флота.

Катера типа «Грачонок» способны обнаруживать объекты в толще воды на дистанциях в 300 метров, проводить обследование дна на глубинах до 200 м (при волнении моря до 3 баллов и скорости движения судна до 8 узлов). Кроме того, эти корабли могут проводить изучение дна и подводных объектов с помощью телеуправляемых необитаемых подводных аппаратов. На катерах проекта есть водолазное оборудование и барокамера.

Противодиверсионный катер (ПДКТ) проекта 21980 был разработан конструкторами ОАО «КБ «Вымпел» (Нижний Новгород), серийное производство этих кораблей налажено на Зеленодольском заводе им. Горького, а затем на Восточной верфи и ССЗ «Вымпел». Первый катер этого проекта был заложен в 2008 году, уже через год он был спущен на воду.

В настоящее время в строю находится уже 12 противодиверсионных катеров проекта 21980, еще 5 строится, а один «Грачонок» проходит испытания.

https://youtube.com/watch?v=bysUhXEMenM

Описание конструкции проекта 21980 «Грачонок»

Противодиверсионный катер «Грачонок» — это однопалубный корабль с довольно развитой надстройкой и транцевой кормой. Для проведения погрузочных работ он оснащен краном-манипулятором. Экипаж катеров этого проекта состоит из восьми человек. Автономность корабля составляет пять суток.

В 2014 году из-за наложенных на Россию западных санкций поставки немецких двигателей были прекращены. Их заменили китайскими аналогами, изготовленными компанией Henan Diesel Engine Industry Co.LTD. Поставки производились через российскую компанию «Морские пропульсивные системы». В состав новой ГЭУ вошли два двигателя TBD620V12, два реверс-редуктора и соединительные муфты.

В марте нынешнего года в российских СМИ появилась информация, что оба китайских двигателя вышли из строя во время первого же испытания. Из-за этого на российского субподрядчика «Морские пропульсивные системы» были наложены штрафные санкции в размере 750 тыс. рублей. Правда, теперь не совсем понятно, какими двигателями будут комплектоваться новые корабли.

В комплекс оборудования корабля входит РЛС МР-231 «Пал», которая предназначена для безопасности судовождения и обеспечивает круговой радиолокационный обзор. Эта РЛС может осуществлять автоматическое сопровождения 50 целей на протяжении длительного времени и имеет встроенную систему опознавания государственной принадлежности цели. Информация об окружающей обстановке накладывается на цифровую карту района плавания корабля.

Также в состав оборудования катеров этого проекта входит автоматизированный комплекс связи АКС Р-779-9, многофункциональный комплекс освещения ближней воздушной и надводной обстановки МТК-201М3, интегрированная мостиковая система ИМС «Мостик-21980», гидроакустическая станция обнаружения подводных диверсионных сил и средств МГ-757 «Анапа».

Гидроакустическая станция «Анапа» может обнаруживать боевых пловцов на дистанциях в 300 метров в секторе 360 градусов. Антенны станции находятся на специальном устройстве, которое выдвигается из корпуса судна. В ходе испытаний с помощью станции была исследована подводная обстановка гавани, дно и толща воды. При движении со скоростью около шести узлов четко наблюдались различные объекты на дне, причальные стенки, якорные цепи на дистанциях до 300 метров.

По результатам проведенных государственных испытаний комплекс «Кальмар» был модернизирован, в дальнейшем для катеров этого проекта планируют создать новый, более совершенный, необитаемый подводный спускаемый аппарат.

Несмотря на свои довольно скромные размеры, катер «Грачонок» серьезно вооружен. На его борту имеется четыре переносных ракетных комплекса «Игла» для борьбы с низколетящими воздушными целями, а также тумбовая пулеметная установка калибра 14,5 мм. Однако главным оружием, предназначенным для выполнения главной задачи катера – борьбы с боевыми пловцами противника, – являются противодиверсионные гранатометы. Их на борту «Грачонка» два вида: десятиствольный, калибра 55 мм, дистанционно управляемый гранатометный комплекс 98У и переносной ручной двухствольный противодиверсионный гранатомет ДП-64 «Непрядва».

55-мм гранатомет обеспечивает поражение подводных диверсантов на дистанциях до 500 метров и глубине до 40 метров. Фугасная граната РГ-55М, которую использует 98У, имеет гарантированный радиус поражения до 16 метров от точки входа. Это оружие работает в связке с гидроакустической станцией «Анапа», с помощью которой происходит прицеливание.

ДП-64 «Непрядва» используется для решения аналогичных задач, он может поражать подводные цели на дистанциях в 400 метров и глубине 40 метров. Боеприпас гранатомета обеспечивает радиус поражения 14 метров.

Исходя из всего вышесказанного, можно сделать вывод, что катера проекта 21980, несмотря на свои довольно скромные размеры (водоизмещение 138 тонн, длина 31 метр, осадка 1,85 метра), способны решать целый комплекс боевых задач и уверенно защищать пункты базирования от диверсионных и террористических угроз.

Автор статьи:

Егоров Дмитрий

Увлекаюсь военной историей, боевой техникой, оружием и другими вопросами, связанными с армией. Люблю печатное слово во всех его формах.

Проект 21980 и его применение

8 февраля 2008 года на «Зеленодольском заводе имени А. М. Горького» в Татарстане по разработке «Вымпела» был заложен первый противодиверсионный катер проекта 21980 «Грачонок». Серия таких катеров разработана для ВМФ России с целью борьбы с диверсионно-террористическими силами и средствами в акваториях расположения баз Военно-Морского Флота, охраняемых объектов и на подступах к ним, а так же как вспомогательные средства для оказания помощи Пограничной службе Федеральной службы безопасности Российской Федерации (ПС ФСБ РФ) при выполнении охранных и защитных мер на государственной границе России и для охраны важных государственных объектов со стороны морской акватории, находящихся под охраной войск национальной гвардии России.

Катер способен на выполнение широкого спектра задач. В его конструкции применены новейшие тактико-технические разработки. Например, установлены новейшие образцы вооружения, в том числе радиоэлектронного, использовано новейшее навигационное оборудование, средства связи.

При своих небольших размерах, этот катер имеет достаточно серьезное вооружение, дающее ему все возможности для выполнения целого ряда боевых задач, которые раньше приходилось выполнять судам с большим водоизмещением, а так же уверенность в надежной защите вверенных ему объектов от диверсий и террора.

По заказу ВМФ России запланировано построить 26 единиц ПРДК «Грачонок», в настоящее время заказ почти выполнен, 24 судна уже в строю. На подходе еще два. Кроме собственного заказа «Вымпел» готов и к предложениям выпускать такие катера для экспорта. Строительство катеров идет на трех российских судостроительных верфях. Катера проекта 21980 уже прижились и хорошо себя зарекомендовали на всех российских флотах. «Зеленодольский завод имени А. М. Горького» обеспечил ими Черноморский, Балтийский и Каспийский флоты. Во Владивостоке строят суда для Тихоокеанского флота. Рыбинск Ярославской области, обеспечивает ПРДК «Грачонок» Северный флот.

Каждый катер после спуска на воду и достройки на плаву проходит заводские, а затем государственные ходовые испытания. В ходе заводских испытаний проводят проверку работы всех систем во всех рабочих режимах, проводят пуско-наладочные работы, устраняют дефекты и готовятся к государственным испытаниям, где в действии так же проверяют работу всех систем и боевой техники, проверяют соответствие утвержденному проекту, устраняются выявленные недочеты и лишь, затем комиссия осуществляет приемку судна.

Каждое судно получает свой бортовой номер. Первый ПРДК «Грачонок» с бортовым номером П-104 был спущен на воду 25 апреля 2009 года и зачислен в состав 105-й бригады кораблей для охраны Ленинградской военно-морской базы Балтийского флота в Кронштадте

В 2011 году был выставлен на международном Военно-Морском Салоне «Ленэкспо 2011», где привлек к себе внимание многих специалистов. В 2015 году ПРДК проекта 21980 П-104 принял участие в военно – морском параде, посвященном 70-летию Победы, который проходил в Санкт- Петербурге, а годом ранее этому катеру было присвоено название «Нахимовец»

В июне 2022 года на воду был спущен первый из четырех катеров специального назначения ПРДК «Грачонок», согласно контракту Федеральной службы войск Росгвардии. На сегодняшний день все четыре катера специального назначения несут службу в особой бригаде по охране Крымского моста в Керчи.

Конструкция

Полное водоизмещение корабля по проекту — 8500 тонн. Длина наибольшая 114,5 метра, ширина наибольшая 19,5 метров, осадка наибольшая 6,5 метров. Конструкция корпуса позволяет преодолевать лёд максимальной толщиной до 1,7 метра, непрерывным ходом до 1,0 метра. Экипаж составляет 60 человек, также на кораблях может разместиться дополнительный экипаж из 50 человек. Арктическая категория корабля Arc7. На борту судна будут базироваться два скоростных патрульных боевых катера проекта 03160 «Раптор», которые рассчитаны для преследования и задержания нарушителей морских рубежей государственной границы и абордажных действий, вертолёт Ка-27 в одном (ВМФ) или Ка-226 и БПЛА в двух палубных ангарах (ФСБ). Также в составе этого корабля будет базироваться одно судно на воздушной подушке проекта 23321 «Манул».

ГЭУ и движитель

На данном проекте реализована концепция единой электроэнергетической системы (ЕЭЭС) с системой электродвижения (СЭД). Гребная установка с электрическим приводом и гребными винтами фиксированного шага обеспечивает собственный ход судна во всех режимах эксплуатации.

Для кораблей, построенных по данному проекту, специалистами концерна «Русэлпром» разработаны, изготовлены и поставлены судовые комплекты главных и вспомогательных дизель-генераторов, системы управления возбуждением, гребные электродвигатели и преобразователи, в качестве электропривода гребного винта и для регулирования оборотов. Главная энергетическая установка (ГЭУ) корабля построена на основе четырёх дизель-генераторов 28-9ДГ «Коломенского завода» мощностью по 3,5 МВт. Концерн «Русэлпром» поставляет гребные электромоторы мощностью по 6,3 МВт. Движение корабля обеспечивается двумя такими моторами, вращающими два винта. Также имеется носовое подруливающее устройство.

Вооружение

  • 1 х 76,2 мм артиллерийская установка АК-176МА;
  • 2 х 30 мм АК-630М;
  • 4 х 12,7 мм «Корд»;
  • ПЗРК «Игла», «Верба»;
  • 2 контейнерные пусковые установки ракетного комплекса «Калибр-К» (по 4 КР типа 3М-54, 3М-14 «Калибр») или 2 контейнерные пусковые установки (по 4 ПКР «Уран» Х-35У).

Специальное оборудование

Специальное оборудование представлено буксирной лебедкой тягой около 80 тонн и двумя грузовыми электрогидравлическими крановыми установками, грузоподъемностью 28 тонн каждая.

Конструкция и оборудование

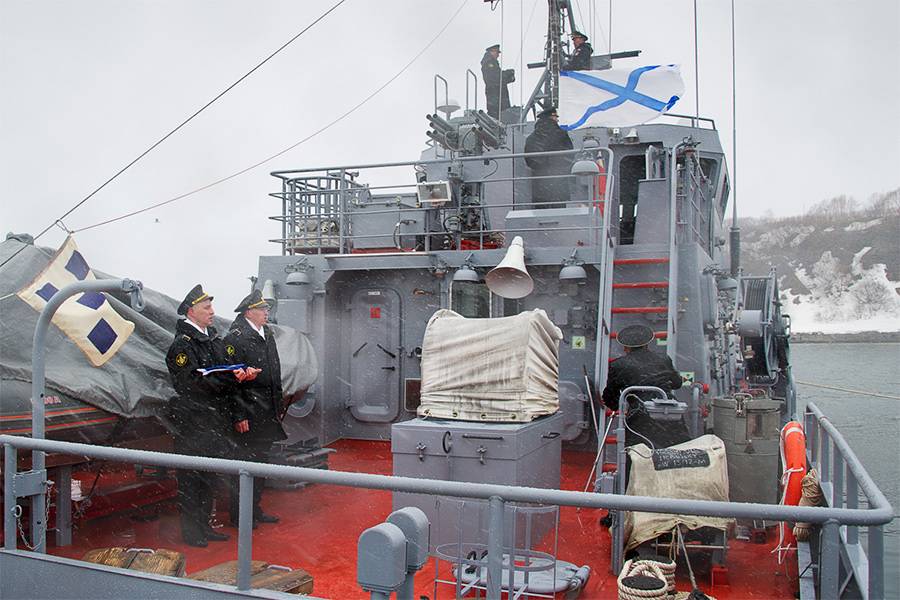

Катер «Грачонок» — небольшое однопалубное судно с крупной надстройкой, занимающей почти всю поверхность палубы. Первые ПДРК – построенные до 2014 года – оснащались немецкими дизелями производства фирмы MTU.

После событий 2014 года фирма отказалась от поставок, и остальные «Грачата» получили 12-цилиндровые дизеля китайского производства (кстати, тоже произведенные по лицензии немецкой фирмы Deutz). При этом «аналог» успел подтвердить устоявшееся мнение о «китайском качестве» — дизеля катера П-340 вышли из строя на испытаниях.

Для контроля над обстановкой в воздухе служит оптико-электронный комплекс МТК-201М3. Помимо наблюдения за небом, камеры комплекса позволяют просматривать надводное пространство в мёртвых зонах радара.

Решать свою основную задачу «Грачонку» помогает гидроакустический комплекс «Анапа». Большому кораблю, как правило, приходится искать шумы подводных лодок, а вот противодиверсионному судну нужно слушать шумы, издаваемые ластами. И «Анапа» позволяет обнаруживать пловцов на дальности до трёхсот метров. Обнаруженные цели классифицируются автоматически.

С помощью комплекса «Кальмар», в состав которого входят эхолот и гидролокатор, производится наблюдение за дном. Дистанционно управляемый подводный аппарат позволяет производить манипуляции с подводными объектами. Также на ПДРК, начиная с П-191 «Кадет» (второй построенный «Грачонок») устанавливается водолазный комплекс, оснащённый барокамерой.

И его команда

В надёжности сердца катера – его двигателя – немалая ответственность лежит на командире электромеханической боевой части старшине 1-й статьи Вадиме Саватееве. Сказалась в его ответственности, наверное, школа службы БЧ-5 на тральщиках, где каждый моряк должен быть «и швец, и жнец, и на дуде игрец». От «меха» энергией действия заряжаются моторист-электрик старший матрос Александр Приймак и моторист старший матрос Дмитрий Зорин. О прикладной значимости этой энергии говорит тот факт, что во время выходов в море с машиной не бывает никаких проблем.

Фото автора
В надёжности сердца катера – его двигателя – немалая ответственность лежит на командире электромеханической боевой части старшине 1-й статьи Вадиме Саватееве.

«Хайтековское» радиоэлектронное вооружение «Грачонка» находится в заведовании гидроакустика старшины 2-й статьи Евгения Куликова, который во время флотского учения провёл гидролокационный поиск объектов в толще воды и обнаружил подводных пловцов условного противника на предельной дистанции. Надёжными всегда становятся его вахты и во время боевого дежурства. Командиру катера и гидроакустику пришлось стать первопроходцами и во внедрении на новом катере современного гидроакустического комплекса «Кальмар».

Фото автора
Радиоэлектронное вооружение «Грачонка» находится в заведовании гидроакустика старшины 2-й статьи Евгения Куликова.

Особенность службы на малом корабле – взаимозаменяемость и совмещение нескольких специальностей. Вот и катерные комендоры главный корабельный старшина Сергей Байрамалов и старшина 2-й статьи Александр Демченков исправно правят службу не только по своим огневым должностям. Сергею выпали ещё и боцманские заботы. У Александра сразу две дополнительные нагрузки в экипаже – баталёр и кок. И хотя катерный камбуз по размеру не больше вагонного купе, кок умудрялся наладить достойное питание экипажа во время морских дежурств, которые в несколько раз превосходят по продолжительности его проектную автономность. Сам старший мичман Денис Никитин поначалу, пока не нашлось достойного для службы на катере специалиста, нёс вахту и за рулевого-сигнальщика.

Фото автора
Старший мичман Денис Никитин поначалу, пока не нашлось достойного для службы на катере специалиста, нёс вахту и за рулевого-сигнальщика.

Многолетняя корабельная служба военного профессионала Дениса Никитина отмечена и укреплением комфорта его семейного тыла форматом просторной служебной квартиры. Кто знает, может быть, и подрастающие его дочурки – Валерия и Виктория – тоже выберут в будущем профессию отца, ведь опыт комплектования катерных женских экипажей на Черноморском флоте уже есть.

Подводный поисковый комплекс Кальмар

Имеет в своем составе несколько гидролокаторов различной разрешающей способности: гидролокатор переднего обзора, многолучевой гидролокатор, измеритель скорости звука в воде (данные требуются для определения расстояния до целей), электронные вычислительные модули. Из дополнительного оборудования комплекс имеет навигационную систему с приемником ГЛОНАСС/GPS. Координаты целей отображаются на электронном планшете комплекса, а также передаются по радиомодему на любое другое необходимое оборудование. Комплекс Кальмар был разработан инженерами специально для противодиверсионных катеров.

Вооружение

«Традиционное» оружие противодиверсионного катера, на первый взгляд, не очень впечатляет. Пулемёт КПВ калибра 14.5мм, конечно, остаётся самым мощным среди крупнокалиберных пулемётов, но на море может представлять угрозу только для других катеров. Но «главным калибром» «Грачонка» является не КПВ, а десятиствольный гранатомёт ДП-65 (калибра 55мм), разработанный специально для уничтожения боевых пловцов. Его фугасные гранаты РГ-55М, взрываясь на глубине до 40 м, поражают всё живое в 16-метровом радиусе.

Калибр «Непрядвы» несколько меньше – 45мм, соответственно меньше и радиус поражения подводных целей – 14 м. В случае необходимости отражения атаки с воздуха (или для превентивной атаки летательных аппаратов) на ПДРК имеются четыре ПЗРК «Игла».

Боевое применение

К тому времени, как пулемёт Шоша попал на фронт, манёвренная фаза войны уже закончилась. А в условиях войны позиционной он зарекомендовал себя отвратительно. Самым слабым местом оказались магазины. Помимо того, что их характерная форма затрудняла переноску достаточного количества – в окно на боковой поверхности (с помощью которого следили за расходом боеприпасов) постоянно забивалась грязь. Первый патрон при полностью наполненном магазине имел свойство переворачиваться, заклинивая оружие. Справлялись с этим, наполняя магазины не полностью.

Большая масса движущихся внутри корпуса деталей ствола и затвора делали стрельбу некомфортной, а точность стрельбы очередями (даже при столь низком темпе) – незначительной. Лёгкий ствол, несмотря на наличие радиатора, быстро перегревался, заклиниваясь вместе с затвором в заднем положении. Из-за некачественной сборки винты, которыми соединялись детали оружия, из-за сильных вибраций разбалтывались и могли просто вывалиться. Наконец, все пулемёты, собранные на имели неправильно выверенный прицел.

С недостатками пытались бороться. На магазин для защиты от грязи надевали чехол, но полностью закрытые, усиленные магазины, поступили в войска только в 1918 году. Изначально пулемёт Шоша создавался, как индивидуальное оружие, но на фронте к пулемётчику вскоре стали придавать ассистента, а к 1917 году к «мобильному» оружию прилагался расчёт из четырёх человек.

Американский экспедиционный корпус, прибывший во Францию в 1917 году, автоматического оружия не имел, и его пришлось приобретать «на местах», то есть закупать прямо во Франции. Так появилась модификация М1918, использующая патрон .30-06. Магазину удалось придать более удобную прямоугольную форму, но ёмкость при этом упала до 16 патронов.

А более мощный боеприпас приводил к тому, что перегревался американский пулемет ещё охотнее. Наконец, из-за ошибок при изготовлении патронника почти 40 процентов пулемётов признали негодными. По свидетельству будущего генерала Лемюэля Шеперда, если бы американцы получили автоматические винтовки Браунинга чуть раньше – это могло бы спасти много жизней.

После окончания войны от пулемётов Шоша старались избавиться при первой возможности, сбагривая их всем, кто нуждался. Так это оружие впоследствии можно было встретить в ряде локальных войн – от гражданской войны в Испании до первых арабо-израильских, а единицы были замечены даже во Вьетнаме. В 20-е годы некоторое количество было модернизировано в Бельгии – они считаются самыми надёжными модификациями, но тоже были сняты с вооружения как можно быстрее.

Морская радиолокационная станция МР-231 «Пал»

Основное назначение станции — навигационное, но она обеспечивает решение других задач, например, обнаружение надводных целей. МР-231 имеет широкое применение на судах, осуществляющих охрану государственной границы. Станция имеет малое энергопотребление и относительно низкую стоимость в сравнении с другими морскими радарами аналогичной мощности. Дальность обнаружения целей – 10-15 км, и оно зависит от высоты установки антенны. Период обзора (скорость вращения антенны – 20-40 об/мин). Передатчик локатора работает на частоте 9 ГГц в импульсном режиме с мощностью до 10 кВт. Антенна передатчика — щелевая на плоской симметричной панели с вращением. Приемник имеет выход на компьютеры и другое оборудование навигационной рубки. Координаты привязываются в данных канала ГЛОНАСС.

Подводный поисковый комплекс Кальмар

Имеет в своем составе несколько гидролокаторов различной разрешающей способности: гидролокатор переднего обзора, многолучевой гидролокатор, измеритель скорости звука в воде (данные требуются для определения расстояния до целей), электронные вычислительные модули. Из дополнительного оборудования комплекс имеет навигационную систему с приемником ГЛОНАСС/GPS. Координаты целей отображаются на электронном планшете комплекса, а также передаются по радиомодему на любое другое необходимое оборудование. Комплекс Кальмар был разработан инженерами компании «ТетисПро» специально для противодиверсионных катеров.
