Тактическое назначение
Данное орудие предназначено для подавления действующих артиллерийских батарей противника, разрушения ДОТов и прочих полевых укреплений, уничтожения разнообразных вражеских командных пунктов (в том числе в тылу), а также для борьбы с тяжелой бронетехникой противника. Как мы уже упоминали, прицельные приспособления позволяют вести огонь как прямой наводкой (оптические), так и с закрытых позиций (механические прицелы). Как и прочее артиллерийско-стрелковое вооружение отечественного производства, САУ может эффективно использоваться в любых погодных и климатических условиях.
самоходных установок
В отличие от аналогичных установок подобного класса, артиллерийская установка «Гиацинт» не передавалась ни в одну страну Варшавского договора. Лишь в 1991 году, сразу после развала СССР, 15 единиц приобрела Финляндия. Следует отметить, что в настоящее время сведений о разработке адекватной замены данной САУ для наших войск нет, тогда как потенциальные противники разработки в этой области не прекращали никогда. Таким образом, мы не знаем, сколько еще будет актуален «Гиацинт». Пушка самоходная этой модели наверняка еще очень долго будет стоять на вооружении нашей армии.
Тактико-технические характеристики советской гаубицы-пушки МЛ-20
- Расчет — 9 человек.
- Боевая масса — 7,27 т.
- Заряжание раздельно-гильзовое.
- Начальная скорость осколочно-фугасного снаряда — 655 м/с.
- Угол вертикального наведения: от — 3 до +65 градусов, угол горизонтального наведения — 58 градусов.
- Скорострельность: 3-4 выстр./мин.
- Максимальная дальность стрельбы — 17230 м.
- Основные типы боеприпасов: осколочно-фугасные, кумулятивные, бетонобойные, гаубичные снаряды, шрапнель.
- Вес осколочно-фугасного снаряда — 43,6 кг.
- Время перевода из походного положения в боевое: 8-10 мин.
- Способ транспортировки: перевозится тягачами Я-12, тракторами разных модификаций.
Гаубица-пушка МЛ-20 образца 1937 года массово применялась в ходе вооруженного конфликта на р. Халкин-Гол, в советско-финской войне 1939-40 годов и на протяжении всего периода Великой Отечественной войны. Стол артиллерийского орудия МЛ-20 использовался в 1942-44 годы для крепления новой артустановки на советские САУ, которые строились для борьбы со средними и тяжелыми немецкими танками.
Организационно-штатная структура[править | править код]
Файл:152mm m09-30 fortress howitzer schneider 02.jpg 152-мм гаубица обр. 1909/30 гг. в музее Hameenlinna, Финляндия.
По штату 1939 года, в стрелковой дивизии имелся гаубичный полк с дивизионом 152-мм гаубиц (12 шт.). В июле 1941 года гаубичный полк из состава дивизии был исключен. Также дивизион 152-мм гаубиц имелся в моторизованной дивизии и танковой дивизии, также до лета 1941 года. В корпусной артиллерии в 1941 году 152-мм гаубиц по штату не было (их заменяли гаубицы-пушки МЛ-20). С конца 1943, при восстановлении корпусного звена, в состав корпусной артиллерии был включен артиллерийский полк пятибатарейного состава (20 орудий), в состав которого, наряду с другими орудиями, входили и 152-мм гаубицы. К 1 июня 1944 года корпусная артиллерия насчитывала 192 152-мм гаубицы.
В составе артиллерии РВГК в течение всей войны были гаубичные полки (48 гаубиц) и с 1943 года тяжелые гаубичные бригады (32 гаубицы). Полки и бригады могли объединяться в артиллерийские дивизии.
«Кабриолеты» для гор в России и США
Екатеринбургский артиллерийский завод № 9 (предприятие входит в состав научно-производственной корпорации Уралвагонзавод) произвёл и закупил три новые буксируемые противотанковые пушки (индекс Д-420). Орудие, согласно появившейся в Сети закупочной документации завода, представляет собой качающуюся часть (т. е. ствол, люльку — конструктивный элемент, соединяющий лафет со стволом, и противооткатные устройства) танковой пушки 2А83, наложенную на колёсный лафет советской 152-мм гаубицы Д-20, либо на лафет 203-мм гаубицы Д-4 на гусеничном ходу. Эта пушка была создана специально для «убийцы танков» Т-95. В 2010 году эта программа была закрыта в пользу Т-14 «Армата». Сверхмощное орудие теоретически может уничтожать любую бронетехнику на расстоянии до пяти километров с первого выстрела.
Ранее Минобороны сообщало о создании заводом № 9 новой буксируемой 152-мм пушки-гаубицы Д-400 на основе артиллерийской системы 2А88, устанавливаемой на САУ 2С35 «Коалиция-СВ». Буксируемое орудие дешевле, легче и компактней, чем самоходное. Хотя в российском военном ведомстве не поясняли, для чего понадобилась Д-400, ряд экспертов предполагал, что «кабриолеты» будут использоваться для боевых операций в труднодоступных горных районах. Для этого орудия, предположительно, можно будет перебрасывать по воздуху на военно-транспортных вертолётах.
В США и некоторых других странах НАТО для аналогичных целей используют 155-мм гаубицу M777 производства BAE Systems. Орудие поступило на вооружение Сухопутных войск и Корпуса морской пехоты в 2005-м, сейчас в распоряжении американских военных находится более 900 единиц. Для облегчения конструкции при создании гаубицы были использованы титан и алюминиевые сплавы — благодаря этому орудие весом чуть более 4 тонн можно транспортировать на вертолётах CH-47 Chinook и конвертопланах MV-22 Osprey. Также предусмотрена возможность парашютного десантирования с самолётов, что позволяет развёртывать гаубицу в труднодоступных районах, куда не могут проехать самоходные артиллерийские установки и тягачи. M777 активно используется американскими военными в Сирии, Ираке и Афганистане.
ВС США и их союзники используют также 105-мм гаубицы М119, способные эффективно уничтожать легкобронированную технику противника и укреплённые объекты на расстоянии до 19 км, стреляя как «с навеса», так и прямой наводкой. Пушка поступила в войска в 1989-м и успела послужить американским военным во многих горячих точках.
В Пентагоне не собираются отказываться от обеих гаубиц и систематически их модернизируют, в том числе разрабатывая новые дальнобойные и управляемые снаряды. В то же время в 2021 году источники в американском Минобороны сообщали, что военные рассматривают возможность замены M777 и M119 на новую буксируемую гаубицу, но пока не определились с требованиями к тактико-техническим характеристикам.
Оценка проекта[править | править код]
Гаубица Д-1, как минимум, не уступала по своим характеристикам лучшим мировым образцам орудий такого класса. Она вполне удовлетворяла требованиям РККА по мобильности, мощности и дальности стрельбы. Широкое распространение Д-1 по странам мира и её служба в национальных армиях до конца 80-х годов служат этому достаточным подтверждением.
Для сравнения, наиболее массовая немецкая 15-см тяжёлая полевая гаубица s.F.H.18
имела максимальную дальность стрельбы 13 325 м, превосходя Д-1 почти на километр; но одновременно была почти на 2 тонны тяжелее (походная масса 5510 кг), что сильно ограничивало подвижность. Более совершенную гаубицуs.F.H.36 , обладающую отличными характеристиками (дальность стрельбы 12 500 м, масса в походном положении 3500 кг) немцам в крупносерийное производство запустить не удалось. Чешская 150-мм гаубица Škoda K4 (немецкое названиеs.F.H.37(t) ) имела дальность стрельбы 15 750 м и массу 5730 кг, существенно превосходя Д-1 по дальности стрельбы, но при этом сильно уступая в мобильности (это орудие ближе к мощным гаубицам-пушкам). То же самое можно сказать про итальянскую 150-мм гаубицу образца 1937 года (итал. Obice da 149/19 modello 37) (14 250 м, 5500 кг) и американскую 155-мм гаубицу M114 (14 600 м, 5800 кг). Французские 155-мм гаубицы Шнейдера обр. 1917 года (фр. Canon de 155 C modèle 1917 Schneider) уступали Д-1 как по дальности стрельбы (11 200 м), так и по массе (4300 кг), и к началу Второй мировой войны явно устарели, как и британские 6-дюймовые гаубицы Виккерса (англ. BL 6-inch 26 cwt howitzer), созданные в 1915 году.
Боеприпасы
| Доступные боеприпасы | |||||
| Тип | Модель | Вес (кг | Масса ОН, кг | Начальная скорость пули, м / с | Дальность, м |
| Бронебойные снаряды | |||||
| APHE | BR-540 | 48.8 | 0.66 | 600 | 4,000 |
| APBC (с конца 1944 г.) | BR-540B | 46.5 | 0.48 | 600 | 4,000 |
| Военно-морской полуавтомат | модель 1915/28 | 51.07 | 3.2 | 573 | |
| ВЫСОКАЯ ТЕМПЕРАТУРА | БП-540 | 27.44 | 680 | 3,000 | |
| Антибетонные оболочки | |||||
| Противобетонный гаубичный снаряд | Г-530 / Г-530Ш | 40.0 | 5.1 | ||
| Противобетонный снаряд | G-545 | 56.0 | 4.2 | ||
| Фугасные и осколочные снаряды | |||||
| Пушечные снаряды | |||||
| HE-Fragmentation, сталь | OF-540 | 43.6 | 5.9-6.25 | 655 | 17,230 |
| HE-Fragmentation, сталь | ОФ-540Ж | 43.6 | 5.9-6.25 | ||
| ОН, старый | F-542 | 38.1 | 5.86 | ||
| ОН, старый | F-542G | 38.52 | 5.83 | ||
| ОН, старый | Ф-542ШГ | 41.0 | 5.93 | ||
| ОН, старый | Ф-542Ш | 40.6 | 6.06 | ||
| ОН, старый | Ф-542ШУ | 40.86 | 5.96 | ||
| ОН, старый | F-542U | 38.36 | 5.77 | ||
| Гаубичные снаряды | |||||
| HE-Fragmentation, сталь | OF-530 | 40.0 | 5.47-6.86 | ||
| HE-фрагментация, стальное железо | OF-530A | 40.0 | 5.66 | ||
| ОН, старый | F-533 | 40.41 | 8.0 | ||
| ОН, старый | Ф-533К | 40.68 | 7.3 | ||
| ОН, старый | F-533N | 41.0 | 7.3 | ||
| ОН, старый | F-533U | 40.8 | 8.8 | ||
| ОН, стальное железо, старофранцузский | F-534F | 41.1 | 3.9 | ||
| ОФ для 152-мм миномета обр.1931 г. | F-521 | 41.7 | 7.7 | ||
| HE, британский, для 152-мм гаубицы Vickers | F-531 | 44.91 | 5.7 | ||
| Снаряды шрапнели | |||||
| Шрапнель с 45 сек. трубка | Ш-501 | 41.16-41.83 | 0,5 (680—690 патронов) | ||
| Шрапнель с трубкой Т-6 | Ш-501Т | 41.16 | 0,5 (680—690 патронов) | ||
| Осветительные снаряды | |||||
| Освещение, 40 сек. | S 1 | 40.2 | |||
| Химические снаряды | |||||
| Снаряд осколочно-химической пушки | ОН-540 | ||||
| Химический гаубичный снаряд | HS-530 | 38.8 | |||
| Химический гаубичный снаряд | HN-530 | 39.1 | |||
| Химическая (послевоенная) | ZHZ |
| Таблица бронепробиваемости | ||
| Снаряд APHE БР-540 | ||
| Расстояние, м | Угол встречи 60 °, мм | Угол встречи 90 °, мм |
| 500 | 105 | 125 |
| 1000 | 95 | 115 |
| 1500 | 85 | 105 |
| 2000 | 75 | 90 |
| Снаряд БПБ БР-540Б | ||
| Расстояние, м | Угол встречи 60 °, мм | Угол встречи 90 °, мм |
| 500 | 105 | 130 |
| 1000 | 100 | 120 |
| 1500 | 95 | 115 |
| 2000 | 85 | 105 |
| Военно-морской полуавтомат образца 1915/28 г. | ||
| Расстояние, м | Угол встречи 60 °, мм | Угол встречи 90 °, мм |
| 100 | 110 | 136 |
| 500 | 104 | 128 |
| 1000 | 97 | 119 |
| 1500 | 91 | 111 |
| 2000 | 85 | 105 |
| Эти данные были получены с помощью советской методики измерения бронепробиваемости (вероятность пробития 75%). Значения напрямую не сопоставимы с другими методами оценки пробития. |
Организация и трудоустройство
ML-20 в Познанской цитадели, Польша.
ML-20 в артиллерийском музее Хямеэнлинна, Финляндия.
ML-20 в артиллерийском музее Хямеэнлинна, Финляндия.
ML-20 в музее Батей ха-Осеф, Израиль.
Красная армия
МЛ-20 изначально предназначался для корпусной артиллерии. Вместе со 122-мм пушкой А-19 он составлял так называемый «корпусный дуплекс». В 1940-41 гг. Было три типа корпусных артиллерийских полков :
- С двумя дивизионами МЛ-20 и одним из орудий А-19 или 107-мм (всего 24 МЛ-20).
- С двумя дивизионами МЛ-20 и двумя орудиями А-19 или 107-мм (всего 24 МЛ-20).
- С тремя дивизионами МЛ-20 (всего 36 МЛ-20).
Вскоре после начала операции «Барбаросса» корпусная артиллерия была ликвидирована (как и сами стрелковые корпуса). Его восстановили позже, во время войны. Новые корпусные артиллерийские полки предполагалось вооружить 122-мм орудиями или 152-мм гаубицами, но в некоторых воспоминаниях упоминается, что применялась и МЛ-20.
С 1943 года орудие использовалось в артиллерийских полках армий . Таких полков насчитывалось 18 МЛ-20. Гвардейские армии с начала 1945 года имели артиллерийские бригады по 36 МЛ-20.
Также МЛ-20 использовались артиллерийскими полками (24 шт.) И бригадами (36 шт.) Резерва Главного командования.
В основном он использовался для огня с закрытых позиций по живой силе противника, его укреплениям и ключевым объектам в ближнем тылу. Тяжелые осколки снаряда OF-540 HE-Fragmentation были способны пробивать броню толщиной до 20–30 мм, что делало заградительный огонь опасным для малобронированной техники и, в некоторой степени, для более тяжелой бронированной техники, поскольку осколки могли повредить шасси, прицел или другое элементы; иногда близкий взрыв приводил к повреждению внутри транспортного средства, даже если броня оставалась неповрежденной. Прямое попадание снаряда часто приводило к отрыву башни среднего танка или заклиниванию ее у тяжелого танка.
Первое боевое применение МЛ-20 было в битве на Халхин-Голе в ограниченном количестве. Он также участвовал в боях Зимней войны против укреплений линии Маннергейма . Пистолет продолжали использоваться на протяжении всей Второй мировой войны.
Прекрасные характеристики орудия, в том числе надежность и простота обслуживания, позволили ему долгое время оставаться на вооружении Советской Армии после войны.
Другие операторы
На раннем этапе немецкого вторжения в Советский Союз сотни МЛ-20 были захвачены вермахтом . Пушка была принята на вооружение немцев как 15,2 cm KH.433 / 1 (r) . С февраля 1943 года немцы производили боеприпасы для орудия.
Финская армия захватила 37 орудий типа в 1941-44 и получила дополнительные 27 из Германии. Эти орудия были приняты на вооружение как 152 H 37 . Ряд стволов соединили с лафетами А-19 и получили 152 Н 37-31 . Хотя пушка в целом понравилась, финская армия не имела достаточного количества тягачей, подходящих для буксировки такой массивной орудия. В результате часть орудий была передана береговой артиллерии . Две штуки были захвачены Красной Армией. Некоторые из этих орудий были модернизированы в 1988 году и по состоянию на 2004 год остаются в резерве как 152 H 88-37 . (все 152 серии H 88 снимаются с 2007 года).
После войны ML-20 широко экспортировался в страны- союзники по Варшавскому договору, а также во многие государства Азии и Африки (в некоторых из этих государств оружие до сих пор остается на вооружении). Он был принят Египтом и Сирией и участвовал в арабо-израильском конфликте . В 2002 году в телевизионном документальном фильме был показан ML-20, использованный силами Северного Альянса Афганистана против боевиков Талибана ; Вполне вероятно, что изначально это оружие было поставлено режиму Наджибуллы .
Боевое применение МЛ-20
Впервые гаубица-пушка МЛ-20 воевала в Монголии, во время боев на реке Халхин-Гол ее снаряды сносили укрепления японских пехотных частей и артиллерийские батарей. Затем была Зимняя война и ДОТЫ-«миллионники» линии Маннергейма.
Именно там эта гаубица впервые опробовала себя в качестве пушки, бившей прямой наводкой по амбразурам замаскированных и неприступных бетонных укреплений. Уже тогда успели произвести полторы тысячи гаубиц-пушек МЛ-20, а затем началась Великая Отечественная война.
Это одно из наиболее сложных направлений ведения огня, требующее высокого качества расчетов и точности стрельбы. Корректировка в этом случае производится по данным предоставленным звуковой артиллерийской разведкой.
В артиллерии РГК гаубицы-пушки поддерживали все стратегически важные операции, уничтожали живые силы противника, вели артподготовку, уничтожали опорные пункты и фортификационные сооружения противника.
Кроме того МЛ-20 использовалась для береговой обороны, эти пушки устанавливались на опасных направлениях для предотвращения высадки десанта.
Кроме того захваченные немцами МЛ-20 обеспечивали оборону их «Атлантического вала».
История производства
Пистолет производился с 1937 по 1946 год. Было изготовлено 6884 ружья и около 4000 стволов МЛ-20С было использовано в СУ-152 и ИСУ-152 самоходные орудия. В конечном итоге ML-20 был заменен на 152-мм пушка Д-20 с идентичной баллистикой, который поступил в производство в 1956 году.
| Производство МЛ-20, шт. | |||||||||||
| Год | 1937 | 1938 | 1939 | 1940 | 1941 | 1942 | 1943 | 1944 | 1945 | 1946 | Общий |
| Произведено, шт. | 148 | 500 | 567 | 901 | 1,342 | 1,809 | 1,002 | 275 | 325 | 15 | 6,884 |
Меньшие темпы производства к концу войны были вызваны двумя причинами. Во-первых, большинство выпущенных в эти годы стволов были МЛ-20С. Во-вторых, после того, как Советы начали выставлять на вооружение тяжелые танки, такие как серия JS, в которых использовалась 122-мм пушка А-19, заводу было приказано увеличить производство А-19 вместо МЛ-20.
Выжившие части
Пушки МЛ-20 в Санкт-Петербурге.
МЛ-20 выставлены в ряде военных музеев. Среди других мест, пистолет можно увидеть:
- в Центральный музей Вооруженных сил и на Поклонная гора, Москва, Россия.
- В Музее артиллерии и инженерных войск, Санкт-Петербург, Россия.
- В Артиллерийский музей Финляндии, Хямеэнлинна, Финляндия.
- В Историческом музее ЦАХАЛа (Батей ха-Осеф), Тель-Авив, Израиль.
- В Познань Цитадель, Польша.
- в Любушский военный музей, Drzonów, Польша.
- в Музей артиллерийского вооружения армии США, Абердин, Мэриленд, Соединенные Штаты.
- На Советский военный мемориал, Берлин, Германия.
- в Национальный военный музей, Румыния, Бухарест.
- В Военном музее, Dej, Румыния.
- В санатории Арсенал Парк, Orăștie, Румыния.
- в Пивка военно-исторический парк, Словения
Занимательные факты о МЛ-20
- Первый пушечный выстрел по территории Германии во второй половине Великой Отечественной войны произвела гаубица-пушка МЛ-20 № 3922 2 августа года.
- Работа заряжающего для этих орудий была очень тяжёлой — требовалось в одиночку переносить снаряды весом более 40 кг.
- Упомянутая выше 41-ая артиллерийская пушечная артиллерийская бригада разрушения после ряда переименований и переформирований стала действующим центром по подготовке рядового и сержантского состава Ракетных войск и артиллерии Российской Армии. На территории одного из его парков МЛ-20 служит орудием-памятником.
- Небольшое количество боеспособных МЛ-20 имеется на складах Российской Армии и в настоящее время.
- Снаряды ОФ-540, изначально разработанные под МЛ-20, до сих пор состоят на вооружении Российской Армии и годны к стрельбе из более современных орудий.
- Для транспортировки МЛ-20 использовались тяжёлые гусеничные артиллерийские тягачи «Ворошиловец» и «Коминтерн», которые выпускались Харьковским паровозостроительным заводом — разработчиком и первым производителем знаменитого танка Т-34 и оснащались тем же двигателем В-2, что и «тридцатьчетвёрки».
Особенности конструкции

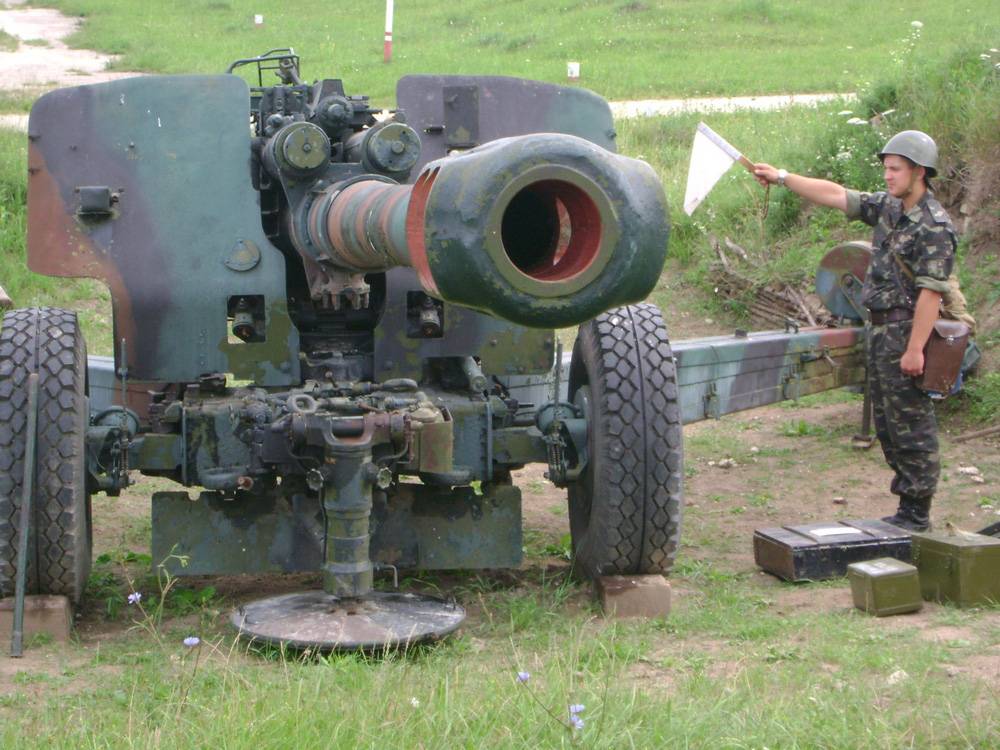

Гаубица Д-1 оснащена ствольной группой, идентичной орудию М-10, на дульной части установлен дульный тормоз ДТ-3, оснащенный 2 рабочими камерами. Канал ствола имеет 48 нарезов, имеющих переменную крутизну. Применение тормоза не только снизило энергию отдачи, но и привело к формированию облака пыли при выстреле. Но из-за стратегии использования гаубичных соединений, расположенных позади передовых позиций, этот недостаток не имел особого значения.
Для обратного возврата ствола используется газомаслянный накатник. Использование поршневого затвора позволило повысить скорострельность, которая составляла до 4 выст./мин. Из-за значительного веса унитарного патрона применено раздельное заряжание. Но из-за большого веса снаряда, достигавшего 40 кг, длительный беглый огонь на максимальной скорострельности все же был затруднителен.
Для защиты расчета от пуль и осколков установлен стальной щит толщиной 3,5 мм. Регулировка положения ствола по вертикали и горизонтали выполняется секторными механическими редукторами. Для наводки применяется панорамный прицел, лимбы имеют цену деления 0,002⁰. Из-за большого шага регулировки наблюдается значительный уход снаряда от цели. После войны стал использоваться корректор, обеспечивающий более точное наведение.
Боевой заряд располагается в отдельной гильзе, расчет может корректировать мощность выстрела изменением веса пороха. Полный заряд пороха обозначался 54-Ж-536, путем удаления пучков пороха одинакового веса можно было получить 7 вариантов метательного заряда. При использовании кумулятивного снаряда гильза снаряжалась отдельным зарядом. Лафет Д-1 представляет собой модернизированную конструкцию от М-30. Первые партии орудий отгружались в армию со станинами, элементы которых соединялись заклепками.
Позднее конструкция стала сварной, на части лафетов использовались дополнительные катки, облегчавшие перекатывание гаубицы вручную. Ходовая часть оснащена пневматическими шинами, имеется подвеска, состоящая из поперечной листовой рессоры. При ведении огня подвеска отключается при помощи штыря с механическим приводом, срабатывавшим при разведении станин. Допускается ручное отключение подвески при сведенных станинах. На концах станин смонтированы откидные сошники, позволяющие вести огонь из гаубицы Д-1 с мягкого грунта.
Конструкция орудия допускает максимальную скорость движения 40 км/ч. Из-за отсутствия передка перевозка Д-1 конными упряжками была невозможна. Колеса оборудованы барабанными тормозными механизмами, тросовые приводы выведены в кузов тягача. Механизмы применяются при движении по затяжным и крутым спускам. Дорожный просвет лафета составляет 370 мм, что позволяет перемещать гаубицу по пересеченной местности.
Гаубица Д-1 может вести огонь практически любыми снарядами отечественного производства калибром 152 мм. Исключение составляет лишь граната 53-Ф-521 фугасного действия, которая используется только в мортирах. Да это и не нужно было, фугасное воздействие осколочных 152 мм гранат ОФ-530, применяемых в Д-1, образует воронки диаметром до 3,5 м и глубиной более 1,2 м. При настройке взрывателя на осколочное воздействие разлет фрагментов покрывает площадь до 2100 м².
После войны в боекомплект Д-1 ввели кумулятивный снаряд 53-БП-540, который обеспечивал пробитие вертикальной броневой плиты толщиной 250 мм. Боеприпас оснащался зарядом весом 5,6 кг. Специальный снаряд 53-Г-530 для разрушения бетонных конструкций обеспечивал пробитие перекрытий и стен из железобетона толщиной до 1140 мм с дистанции 1 км. Снаряд пробивал часть бетонной стены, дальнейшее разрушение осуществлялось за счет фугасного действия, заряд взрывчатого вещества имел вес 5,1 кг.
В конце 50-х годов произошло сокращение номенклатуры используемых снарядов. Для Д-1 сохранился выпуск только осколочных и осколочно-фугасных гранат (53-О-530 и 53-ОФ-530 соответственно), кумулятивного боеприпаса и бетонобойных снарядов. В официальной документации не имеется данных об использовании снарядов с отравляющими веществами.
Обслуживание гаубицы осуществляется расчетом, состоящим из 10 человек. Из них двое осуществляют наводку, а пять подносят снаряды и заряды, а также выполняют непосредственное заряжание. Кроме них в состав расчета включен оператор замка, установщик и командир орудия.
Фото Гиацинт-Б
Похожее
You have no rights to post comments
Артиллерия России и мира, пушки фото, видео, картинки смотреть онлайн внедрила наряду с другими государствами такие наиболее значительные инновации — превращение гладкоствольного, заряжаемого с дульной части, пушки — в нарезное, заряжаемое с казенной части (замок). Применение снарядов обтекаемой формы и различных типов взрывателей с регулируемой настройкой на время срабатывания; более мощных порохов, таких как кордит, появившийся в Британии перед Первой мировой войной; развитие систем наката, позволивших увеличить скорострельность и избавивших орудийный расчет от тяжелой работы накатывания в положение стрельбы после каждого выстрела; соединение в одной сборке снаряда, метательного заряда и взрывателя; использование шрапнельных снарядов, после взрыва разбрасывающих мелкие стальные частицы во все стороны.
Русская артиллерия способная стрелять крупными снарядами, остро высветило проблему долговечности оружия. В 1854 году, во время Крымской войны, сэр Уильям Армстронг, британский инженер-гидравлик, предложил метод ковшей орудийных стволов из сварочного железа: сначала скручивая железные прутки, а затем сваривая их вместе методом ковки. Ствол орудия дополнительно стали укреплять кольцами из кованого железа. Армстронг создал предприятие, где изготовляли орудия нескольких размеров. Одним из самых известных стало его 12-фунтовое нарезное орудие с калибром ствола 7,6 см (3 дюйма) и винтовым механизмом замка.
Артиллерия второй мировой войны (ВОВ), в частности Советского Союза, вероятно, обладал самым крупным потенциалом среди европейских армий. Тогда же Красная армия испытала чистки главкома Иосифа Сталина и выдержала трудную Зимнюю войну с Финляндией в конце десятилетия. В этот период советские конструкторские бюро придерживались консервативного подхода к технике. Первые усилия по модернизации пришлись на улучшение 76,2-миллиметровой полевой пушки М00/02 в 1930 году, что включало усовершенствование боеприпасов и замену стволов на части парка орудий, новую версию пушки назвали М02/30. Спустя шесть лет появилась 76,2-миллиметровая полевая пушка M1936, с лафетом от 107-миллиметровой.
Тяжелая артиллерия всех армий, и достаточно редкие материалы времен блицкрига Гитлера чья армия отлажено и без проволочек перешла через польскую границу. Германская армия была самой современной и лучшей по экипировке армией мира. Артиллерия вермахта действовала в тесном взаимодействии с пехотой и авиацией, стремясь быстро занять территорию и лишить польскую армию путей коммуникации. Мир содрогнулся, узнав о новом вооруженном конфликте в Европе.
Артиллерия СССР в позиционном ведении боевых действий на Западном фронте в прошлой войне и ужасе в траншеях у военных руководителей некоторых стран создала новые приоритеты в тактике использования артиллерии. Они полагали, что во втором глобальном конфликте XX века решающими факторами станут мобильная огневая мощь и точность огня.
История создания
На момент начала Первой Мировой войны армия Императорской России обладала значительным, но разномастным парком осадной артиллерии. В составе артиллерийских подразделений РИА были 6-ти дюймовые гаубицы Шнейдера и гаубицы-пушки Круппа, мортиры и пушки завода в Мотовилихе.
Орудия использовали снаряды разных калибров и веса, не меньший хаос наблюдался и во флотских подразделениях. Зачастую снаряды береговых пушек отличались от корабельных калибров. Вес пороха в разных зарядах мог отличаться на порядок.
1910 года. Эти же орудия были поставлен на производство и в России, был налажен выпуск и снарядов к ним.
Гражданская война принесла разруху. Но тем не менее, производство постепенно восстанавливалось, налаживался выпуск новых орудий. Одним из которых, стала гаубица-пушка МЛ-20. Разработка орудия велась на основе ствола от 152 мм осадной пушки Шнейдера обр. 1910 года, после модернизации 1930 года получившей название 152-мм пушка обр. 1910/30 гг.
В ходе модернизации была удлинена камора и установлен щелевой дульный тормоз, перешедший по наследству и к МЛ-20.
Разработка лафета для установки орудия, а также изменения казенной части для увеличения скорострельности велась под руководством мастера орудийного дела Ф.Ф. Петрова. Стоит отметить что упоминаемое в ряде источников предположение В. Грабина о создании нового вида вооружения в виде гаубицы-пушки скорее всего является самопиаром конструктора или инженеров работавших с ним.
Осадное орудие Шнейдера изначально имело пушечный ствол и большие углы возвышения, присущие гаубице.
В 1936 году за разработку усовершенствованного орудия взялось КБ Петрова Ф.Ф. находящееся на заводе №174 в Мотовилихе, этот завод служит колыбелью артиллерийского дела в России, именно оттуда вышли все знаменитые русские орудия нового времени. На испытания представили два варианта гаубицы-пушки – МЛ-15 и МЛ-20.
Оба варианта представляли интерес в плане конструкции, что достаточно интересно гаубица-пушка МЛ-15 выигрывала по своим характеристикам, но на вооружение была принята МЛ-20, это было обусловлено экономическими соображениями.
Необходимо отметить, что для стрельбы планировалось использовать имевшийся на вооружении 152 мм гаубичный снаряд и полузаряд, новые типы боеприпасов также рассчитывались под имевшиеся в наличии артсистемы. В результате испытаний на вооружение была принята гаубица-пушка МЛ-20, обр. 1937 года.
Гаубица Мста-Б (2А65) – видео стрельб
https://youtube.com/watch?v=RULDL3I_95I
В конструкции гаубицы 2А65 по сравнению с ее предшественницами применено несколько кардинальных нововведений, самым очевидным из которых является длинный тонкий ствол, имеющий, по оценкам, длину около 40 калибров, оснащенный двухщелевым дульным тормозом
Стоит обратить внимание также на двухстанинный лафет, оснащенный убирающимися дополнительными колесиками на каждой станине и гидравлическим домкратом с платформой под поддоном для вывешивания колес при стрельбе. Расчет из восьми человек приводит гаубицу 2А65 в боевое положение и сворачивает ее за две — две с половиной минуты. Механизм досылки и полуавтоматический затвор позволяют довести боевую скорострельность до семи выстрелов в минуту
Пушка может буксироваться со скоростью 80 км/ч по шоссе и 20 км/ч по грунтовой дороге
Механизм досылки и полуавтоматический затвор позволяют довести боевую скорострельность до семи выстрелов в минуту. Пушка может буксироваться со скоростью 80 км/ч по шоссе и 20 км/ч по грунтовой дороге.
Гаубица «Мста-Б» (2А65) может стрелять большинством существующих типов боеприпасов калибра 152 мм, но специально для нее и других подобных орудий разработано новое семейство боеприпасов. При использовании новых видов боеприпасов в зависимости от задачи выбирается заранее снаряженный картуз одного из трех типов. При стрельбе осколочно-фугасным снарядом последнего поколения дальность стрельбы составляет 24000 метров, а при использовании ОФС с газогенератором дальность выстрела увеличивается до 29 000 метров. Среди других новых типов 152-мм боеприпасов, впервые появившихся у 2А65, кассеты, содержащие 42 шрапнельные гранаты двойного действия (противопехотные и бронебойные), каждая из которых содержит 45 граммов взрывчатого вещества.
Еще одним новым видом боеприпасов является контейнер, разбрасывающий крошечные радиопередатчики, предназначенные для нарушения неприятельских связных коммуникаций. Кроме того, из гаубицы 2А65 можно стрелять бронебойным корректируемым снарядом с лазерным наведением «Краснополь».
Ствол гаубицы 2А65 в основном аналогичен тому, которым оснащена самоходная гаубица 2С19.
Боеприпасы Мста-Б
Стрельба из гаубицы ведётся 152-мм выстрелами раздельного заряжания разработанными, как специально для неё (и для 2С19 «Мста-С»), так и применяющимися на гаубицах Д-20, 2С3 «Акация», МЛ-20.
– выстрелами 3ВОФ58, 3ВОФ72, 3ВОФ73 (с полным, дальнобойным и уменьшенным зарядами соответственно) с осколочно-фугасным снарядом 3ОФ45- выстрелом 3ВОФ91 с осколочно-фугасным снарядом 3ОФ61 с газогенератором донного вдува и дальнобойным зарядом.- выстрелами 3ВОФ96, 3ВОФ97, 3ВОФ98 (с дальнобойным, полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ64.- выстрелами 3ВОФ32, 3ВОФ33 (с полным и уменьшенным зарядами) с осколочно-фугасным снарядом 3ОФ25.- выстрелами 3ВО28, 3ВО29, 3ВО30 (с дальнобойным, полным и уменьшенным зарядами) с кассетным снарядом 3-О-23 с кумулятивно-осколочными боевыми элементами.- выстрелами 3ВО13, 3ВО14 (с полным и уменьшенным зарядами) с кассетным снарядом 3-О-13 с осколочными боевыми элементами.- выстрелом 3ВНС38 со снарядом постановки КВ и УКВ радиопомех 3РБ30-1-8.- выстрелом со снарядом-постановщиком активных радиолокационных помех 3НС30.- выстрелом 3ВДЦ8 с дымовым целеуказательным снарядом.- выстрелом 3ВОФ64 с корректируемым снарядом с лазерной подсветкой 3ОФ39 комплекса 2К25 «Краснополь».

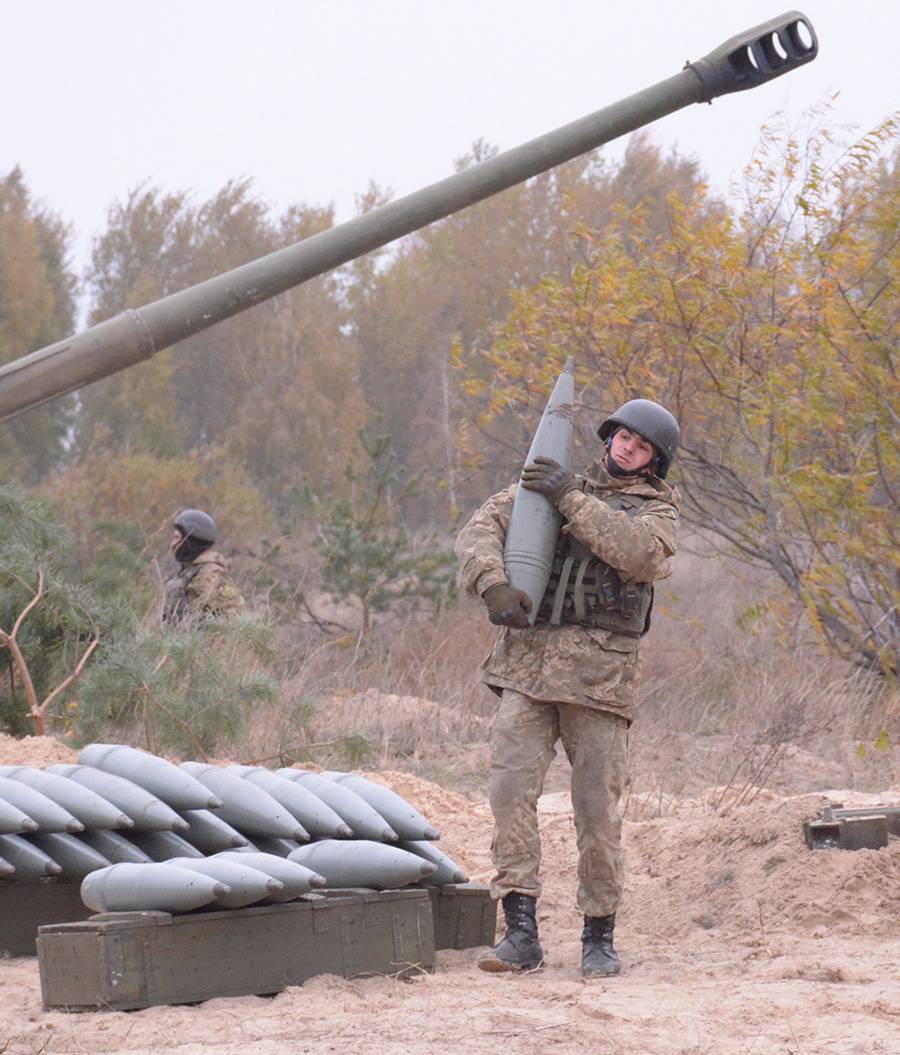

152-мм снаряд гаубицы 2А65 «Мста-Б» в руках солдата
Боевое применение
Впервые гаубица-пушка МЛ-20 воевала в Монголии, во время боев на реке Халхин-Гол её снаряды сносили укрепления японских пехотных частей и артиллерийские батарей. Затем была Зимняя война и ДОТЫ-«миллионники» линии Маннергейма.
Именно там эта гаубица впервые опробовала себя в качестве пушки, бившей прямой наводкой по амбразурам замаскированных и неприступных бетонных укреплений. Уже тогда успели произвести полторы тысячи гаубиц-пушек МЛ-20, а затем началась Великая Отечественная война.
Во время ВОВ МЛ-20 использовалась в корпусной артиллерии для обеспечения артиллерийской подготовки на участках прорыва, для уничтожения важных или трудноподавимых целей. Для контрбатарейной стрельбы.
Это одно из наиболее сложных направлений ведения огня, требующее высокого качества расчетов и точности стрельбы. Корректировка в этом случае производится по данным предоставленным звуковой артиллерийской разведкой.
В артиллерии РГК гаубицы-пушки поддерживали все стратегически важные операции, уничтожали живые силы противника, вели артподготовку, уничтожали опорные пункты и фортификационные сооружения противника.
Кроме того захваченные немцами МЛ-20 обеспечивали оборону их «Атлантического вала».
