Особенности конструкции
Задачи конструкторы СКБ решили непростые: они сделали всепроходимый и плавающий автомобиль, при этом достаточно лёгкий, но и вместительный. Стеклопластиковый кузов-лодка; огромные колёса с шинами И-159 и системой централизованной подкачки обеспечивают машине плавучесть. Трёхосная конструкция позволяет проезжать по пересечённой местности с самым сложным и неоднородным ландшафтом, а возможность их стравить – по непрочным грунтам, которые не выдерживают большого удельного давления.
Вездеходы ЗИЛ-4906 и ЗИЛ-49061 имеют максимально унифицированную конструкцию. Они отличаются только оборудованием грузовой площадки (ЗИЛ-4906) или пассажирского блока (ЗИЛ-49061) в кормовой части корпуса. В первом случае вездеход оснащался подъёмным краном и подходящим по форме ложементом для спускаемого аппарата, а во втором – герметичной, оборудованной всеми медицинско-спасательными средствами и климатической установкой, пассажирской кабиной.
Корпус, силовая установка, трансмиссия, шасси обеих этих машин – совершенно одинаковые. Согласно опыту предыдущих подобных проектов, вездеходы-амфибии ЗИЛ-4906/ ЗИЛ-49061 были построены на основе корпуса рамной конструкции.
В его составе – сварная облегчённая рама из алюминиевого сплава, составленная из продольных и поперечных профилей, плюс нескольких косынок и раскосов в наиболее нагруженных местах. Рама скреплена со стеклопластиковым водоизмещающим корпусом амфибии. Передний свес корпуса выполнен изогнутым, с несколькими продольными ребрами жёсткости. Над колёсами разместили вертикальный борт с крупными колёсными арками. Задняя часть корпуса, с вертикальной кормовой панелью, имеет поднимающееся днище. Данное решение было связано с конструктивной необходимостью монтажа пары наружных гребных винтов.
Для передвижения по водной поверхности вместо танковых водомётов, которые применялись на экспериментальных ЗИЛовских вездеходах, в «Синих птицах» применили гребные винты.
Поскольку вездеходы ЗИЛ-4906/ ЗИЛ-49061 – аэромобильные, за счёт материалов кузова их постарались сделать как можно более лёгкими: раму сдалали из алюминиевых профилей, сам кузов – из стеклопластика. Для ЗИЛовцев этот материал уже в середине 1960-х был не чем-то инновационным, а вполне знакомым, поэтому кузов был выполнен очень профессионально, и получился очень качественным.
Те, кому удалось покататься на «Синих птицах» в наше время, рассказывают, что сегодня этот кузов утратил часть своих свойств. Он просто-напросто постарел. Дело в том, что с течением времени эпоксидная смола, которая соединяет многочисленные слои стеклопластикового кузова, утратила свою эластичность. И если «молодой» кузов ЗИЛ-49061 с лёгкостью валил деревья толщиной в руку, прогибался и деформировался, как угодно, возвращаясь потом в исходное состояние; то сегодня его приходится беречь: кузов неэластичный и хрупкий стал.
Интересным было выполнено крыло, которое идёт вдоль борта автомобиля. Оно сделано откидным. Его не сломаешь в кустах или непролазной чаще, а на воде его можно откинуть, получив мостик, по которому можно проходить вдоль всего борта. А когда крылья висят, они закрывают доступ к двум бензобакам, которые расположены симметрично по обоим бортам машины.
История создания МАЗ-6303
История модели МАЗ-6303 началась еще в 1965 году. Именно тогда белорусские конструкторы начали делать первые шаги на пути к созданию полноценных трехосных грузовиков повышенной грузоподъемности. Необходимость создания таких автомобилей обуславливалась интенсивно увеличивающимися объемами грузоперевозок, а также плохим качеством и недостаточной разветвленностью дорог того времени.
Свои первые наработки в сегменте трехосных большегрузов инженеры воплотили в бортовом МАЗ-516 с вывешиваемой задней осью, седельных тягачах МАЗ-520 и 515, а также в бортовом магистральном тягаче с проходным средним мостом МАЗ-514.
Как показали испытания, эти экспериментальные модели были еще очень далеки от совершенства, несмотря на свою перспективность. В частности, увеличение грузоподъемности автомобилей требовало использования более мощных двигателей, усовершенствования задней подвески, перекомпоновки шасси и т.д.
В течение последующих лет эти модели претерпели множество изменений, но судьба каждой из них сложилась по-разному. Так, например, первая партия усовершенствованных МАЗ-516 сошла с конвейера в 1969 году. С 1970 по 1981 год продолжался выпуск модернизированных МАЗ-516А и 516В. МАЗ-515 и 520 так и не вышли в серийное производство, зато концепция рулевого управления последнего была позже использована конструкторами при создании МЗКТ-6515. Испытания МАЗ-514 прошли в 1969 году, но мощности шестицилиндрового двигателя ЯМЗ-236 для модели, которая должна была работать в составе автопоезда, оказалось недостаточно, поэтому первая промышленная партия с 270-сильным мотором ЯМЗ-238Е была выпущена только в 1974 году.
В последующие 10 лет конструкторы МАЗ плодотворно работали над созданием мощных и многофункциональных грузовиков, и к началу 90-ых годов предприятие уже имело в запасе несколько довольно удачных моделей нового поколения большегрузных автомобилей. Именно этот факт помог автозаводу не только более-менее спокойно перенести экономический кризис, вызванный распадом СССР, но и продолжить разработку и выпуск новых автомобилей, которые так требовались в то время для поддержания конкурентоспособности МАЗ.
Бортовой МАЗ-630305
Одной из таких ярких и свежих моделей стал мощный бортовой трехосник МАЗ-6303, выделившийся оригинальным техническим решением в виде колесной формулы 6х4. Данный автомобиль изначально создавался под европейские требования, поэтому был, что называется, обречен на успех. Новинка оказалась настолько успешной, что практически все последующие трехосные большегрузы Минского автозавода имели определенную «родственную связь» с МАЗ-6303.
На базе этой модели были созданы такая автоспецтехника, как МАЗ-630168 (6х2), МАЗ-6317 (6х6), мощный МАЗ-630326 лесовоз, крупный тягач для работы в составе автопоезда грузоподъемностью до 67 тыс. кг и прочие версии.
Технические характеристики Двигателя ЯМЗ-236
Устройство и компоновка двигателя
Шесть цилиндров двигателя ЯМЗ-236 расположены в два ряда, под углом в девяносто градусов. Применённое V-образное расположение цилиндров применено для уменьшения длины двигателя и его веса, для более рациональной компоновки и снижения веса всего автомобиля в целом.
Отличительной чертой данных двигателей является также и рациональное размещение всех агрегатов. Это хорошо сочетается с простотой конструкции, улучшая их доступность как для эксплуатации, так и для ремонта. Узлы и детали, которые обязательно нужно регулярно обслуживать в процессе эксплуатации, расположены в легкодоступных местах, в основном в передней части мотора, а также в развале цилиндров.
Спереди вверху расположены топливный фильтр, компрессор пневматической тормозной системы и электрогенератор. Они закреплены на верхней крышке блока. Компрессор и генератор приводятся в действие ремнём от шкива на валу вентилятора. Также впереди скомпонованы водяной насос и гидроусилитель руля. Они запускаются шкивом, непосредственно от коленчатого вала двигателя. Слева, на переднем торце блока цилиндров, расположены масляные фильтры – грубой и центробежной очистки масла. От шестерни коленвала работает также и масляный насос, который размещён на крышке переднего коренного подшипника.
ЯМЗ-236, только что освобождённый от деревянной заводской упаковки.
Электрический стартер для запуска двигателя расположен с правой стороны внизу. Картер снизу защищён поддоном, который одновременно является и ёмкостью для смазочной системы мотора. На привалочных плоскостях каждого ряда цилиндров находятся взаимозаменяемые головки цилиндров. Там же расположены клапаны газораспределительной системы и форсунки. Клапанные механизмы закрыты стальными крышками, в одной из которых имеется патрубок для заливки моторного масла.
Сбоку, с наружных сторон, к боковым поверхностям головок прикреплены выпускные трубопроводы; со сторон развала – трубы впускные и водоотводящие, с термостатами системы охлаждения. Воздушный фильтр располагается в специальном переходнике, в который объединяются все впускные трубопроводы. Топливный насос высокого давления размещён в развале цилиндров. Он установлен в сборе с регулятором уровня оборотов, с авто-муфтой опережения впрыска дизтоплива и насосом топливо-подкачивающим.
Теперь компоновка сзади. На заднем торце блока цилиндров закреплён картер маховика. Этот картер снизу снабжён люком, закрытый стальной крышкой-штампом. На маховике смонтировано сцепление, а сзади торца картера маховика размещена коробка передач с картером сцепления.
Основные характеристики в цифрах
Дизельные двигатели ЯМЗ-236 выпускаются как атмосферные (базовый вариант), так и турбированные. Мощностной диапазон начинается со 150 лошадиных сил, или 110 кВт (у дефорсированной версии ЯМЗ-236Г) и варьируется до 300 лошадиных сил, или 220 кВт – у форсированной версии с турбонаддувом.
Габаритные размеры двигателя ЯМЗ-236:
- Длина без коробки передач и сцепления: 1020 мм;
- Длина с коробкой передач и сцеплением: 1800 мм;
- Ширина: 1006 мм;
- Высота: 1195 мм.
Вес двигателя ЯМЗ-236 (сухого, незаправленного):
- Без вспомогательного оборудования: от 820 до 1010 кг;
- С комплектом вспомогательного оборудования: от 880 до1070 кг;
- С комплектом вспомогательного оборудования, плюс сцепление и коробка передач: от 1170 до1385 кг.
- Рабочий объём камеры сгорания –11,15 литров (11 150 кубических сантиметров).
- Максимальный крутящий момент составляет от 667 до 1275 Н-м, при 1200-1500 об/мин.
- Диаметр цилиндра: 130 мм; ход поршня: 140 мм; степень сжатия – 17,5.
- Min. удельный расход топлива: 214 (157) г/кВт.ч (г/л.с.ч)
Модификации
Существует несколько модификаций ЗИЛ-4331:
- самосвал;
- тягач;
- бортовой;
- с манипулятором;
- пожарный.
Самосвал
Самосвал оборудован двигателем ЗИЛ-645 и заниженным компрессором, который опускается под капотом. Такой транспорт отличается высоким уровнем проходимости, поэтому его можно использовать даже в условиях бездорожья.
ТТХ этой модификации:
| Габариты | Длина — 6370 мм Ширина — 2500 мм Длина — 2655 мм |
| Колея | По передним колесам — 1930 мм По задним колесам — 1850 мм |
| Клиренс | 330 мм |
| Полная масса | 4820 кг |
| Максимальный вес поднимаемого груза | 6000 кг |
| Объем бака для топливной жидкости | 165 л |
| Мощность двигателя | 185 лошадиных сил |
| Наибольший крутящий момент | 377 Нм |
| Максимальная транспортная скорость | 95 км/ч |
| Коробка передач | Механическая, 9 ступеней |
| Рабочий объем мотора | 8,74 л |
| Количество цилиндров | 8 |
| Число клапанов | 16 |
| Средний расход дизеля | 30 л на 100 км |
| Международный экологический стандарт | Евро-2 |
| Количество мест в кабине | 3 |
| Колесная формула | 4*4 |
Тягач
Седельный тягач ЗИЛ-442100 используется для транспортировки различных грузов по любым видам дорожного покрытия. Здесь установлен дизельный двигатель ЗИЛ-645.
Технические показатели и параметры модели:
| Общее число колес | 4 |
| Количество ведущих колес | 2 |
| Снаряженная масса | 5025 кг |
| Давление, оказываемое на переднюю ось | 29250 кгс |
| Нагрузка на заднюю телегу | 21000 кгс |
| Нагрузка, оказываемая на седельно-сцепной механизм | 6200 кгс |
| Полная масса | 11450 кг |
| Автопоезд | 23500 кг |
| Допустимый вес прицепного устройства | 18175 кг |
| Внешний габаритный радиус поворота | 6900 мм |
| Наибольшая скорость движения | 85 км/ч |
| Средний расход дизельного топлива на 100 км | 24,4 л |
| Объем топливного бака | 170 л |
| Количество цилиндрических деталей | 8 |
| Степень сжатия | 18,5 |
| Мощность | 185 л.с. |
| Крутящий момент | 510 Нм |
Бортовой
Бортовой автомобиль ЗИЛ-433180 используется в составе автопоезда для перевозки различных типов груза. Эта модель отличается нестандартной маской капота и облицовкой радиатора, выполненной из пластика.
У силового агрегата 8 цилиндров, которые расположены V-образно. Мотор оснащен жидкостной системой охлаждения.
Технические показатели и характеристики модификации:
| Колесная формула автомобиля | 4*2 |
| Максимальная масса перевозимого груза | 8000 кг |
| Снаряженная масса | 6200 кг |
| Нагрузка на передние колеса | 3170 кгс |
| Нагрузка на задний мост | 3030 кгс |
| Общий вес | 14500 кг |
| Автопоезд | 26000 кг |

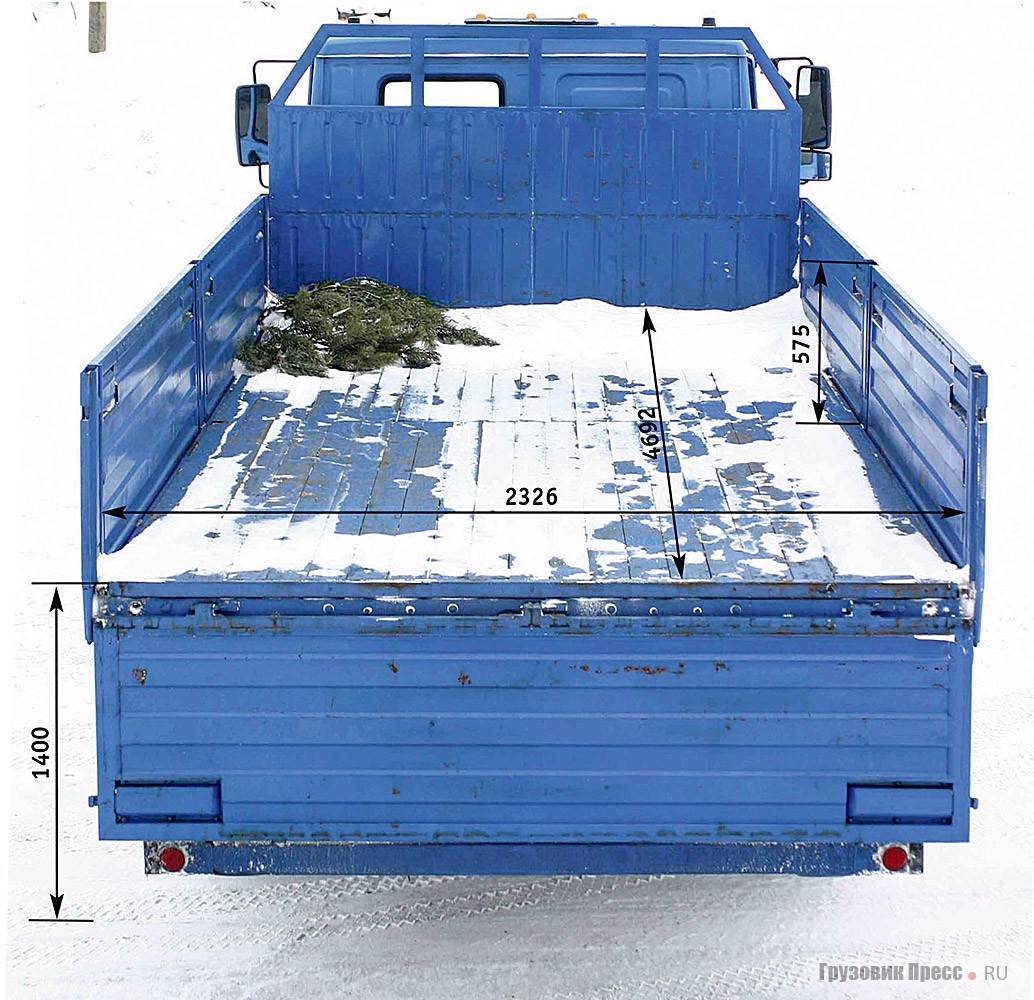

| Габаритные размеры грузовой платформы | Длина — 4692 мм Ширина — 2326 мм Высота — 575 мм |
| Внешний габаритный радиус поворота | 8000 мм |
| Скорость | До 90 км/ч |
| Объем бака для топливной жидкости | 170 л |
| Рабочий объем двигателя | 7,12 л |
| Степень сжатия | 17 |
| Мощность силового агрегата | 178 л.с. |
| Крутящий момент | 708 Нм |
| Частота вращения коленчатого вала | 3200 об./мин. |
| Диаметр ведомого диска | 380 мм |
С манипулятором
ЗИЛ с манипулятором используется для подъема груза, а также для выполнения монтажных работ. Крановая установка оборудована лебедкой переднего типа. Максимальный вес поднимаемого установкой груза — 3500 кг.
Технические данные:
| Максимальная грузоподъемность | 3500 кг |
| Рабочий объем мотора | 17 л |
| Диаметр цилиндрических элементов | 114 мм |
| Ход поршневой части | 113 мм |
| Мощность силового агрегата | 175 л.с. |
| Количество оборотов коленчатого вала | 3200 в минуту |
| Степень сжатия | 16,5 |
| Передаточное число коробки передач | 7 |
| Наибольший крутящий момент | 702 Нм |
| Колесная база | 3350 мм |
| Объем топливного бака | 170 л |
| Вместительность системы охлаждения | 50 л |
| Расстояние дорожного просвета | 330 мм |
| Размер шин | 9.00R20 |
| Вес двигателя | 85 кг |
| Габаритные размеры транспорта | 7040*2500*2480 мм |
| Средний расход топлива | 37 л |
Пожарный
Пожарный автомобиль оснащен цистерной АЦ-3,2-40. Объем водного бака этого оборудования составляет 3200 л, а пенного бака — 200 л. При давлении системы в 10 Бар производительность шланга составляет 3000 л в минуту. Дальность подачи струи — 70 м.
Параметры и показатели транспорта:
| Общее число колес | 4 |
| Количество ведущих колес | 2 |
| Снаряженная масса | 5525 кг |
| Давление, оказываемое на переднюю ось | 29250 кгс |
| Нагрузка на заднюю телегу | 21000 кгс |
| Нагрузка, оказываемая на седельно-сцепной механизм | 6200 кгс |
| Полная масса | 13450 кг |
| Дорожный просвет | 265 мм |
| Внешний габаритный радиус поворота | 6900 мм |
| Наибольшая скорость движения | 90 км/ч |
| Средний расход дизельного топлива на 100 км | 34,4 л |
| Объем топливного бака | 260 л |
| Количество цилиндрических деталей | 8 |
| Степень сжатия | 18,5 |
| Мощность | 245 л.с. |
| Крутящий момент | 710 Нм |
Об истории Завода имени Лихачёва
Московский автозавод имени Лихачёва являлся старейшей в нашей стране автомобилестроительной компанией. Всего несколько лет «не дожил» он до своего 100-летнего юбилея. «Завод АМО (Автомобильного Московского Общества) был заложен 2 августа 1916 года.
К началу революционных потрясений завод ещё не был достроен, но уже находился в высокой степени готовности. До всеобщей разрухи и коллапса экономики вследствие гражданской войны завод АМО успел выпустить более 1300 1,5-тонных грузовиков «Фиат-15 Тер», из итальянских машино-комплектов.
Первый ЗИЛовский грузовик АМО-Ф15, на базе «Фиат-15 Тер»
Этот автомобиль и послужил основой для создания собственной модели, к серийному производству которой удалось приступить только в 1925 году. Возрождение и развитие первого в России и СССР автомобильного производства неразрывно связано с именем Ивана Лихачёва, который был директором завода в 1926-1940 годах.
После кончины этого выдающегося деятеля, в 1956 году (тогда уже – министра автотранспорта и автодорог СССР), его имя получил и сам завод, и каждый автомобиль, сходящий с конвейера. С 1931-го по 1956-й предприятие называлось «Заводом имени Сталина», а выпускаемые им автомашины – «ЗИСами».
Миллионный ЗИЛ-130 был сделан в 1974 году.
Самыми массовыми моделями в истории завода стали грузовики ЗИЛ-130 и ЗИЛ-131; ЗИЛ-151 и ЗИЛ-156. Кроме того, Завод имени Лихачёва стал «донором» моделей для кутаисского автозавода (построен в 1951 году) и завода «КамАЗ» (построен в 1976 году). Всем хорошо известные классические КамАЗы-5320 – это разработка ЗИЛовского конструкторского бюро.
В 2003-м поставлена точка в производстве ЗИЛ-4331.
В настоящее время Завод имени Лихачёва ликвидирован, его территория активно застраивается новыми жилыми комплексами, в которых, по словам мэра Москвы Сергея Собянина, вскоре будут проживать свыше тридцати тысяч человек, а также офисными и торговыми зданиями. Почти все цеха и старые здания на площадях ЗИЛа снесены. В том числе и мемориальный музей завода, вместе с кабинетом Ивана Лихачёва.
Функционирует лишь цех №6, по сборке правительственных лимузинов ЗИЛ-4112Р – наследников специальных машин для высшего руководства, прозванных в народе «членовозами».
«ЗИЛ вскоре станет инновационной площадкой, где будет концентрироваться высокотехнологичное производство конкурентоспособных автомобилей», – мэр Москвы Сергей Собянин, 2013 год, накануне раздачи земли завода под тотальную застройку недвижимостью.
Отчасти, крах производства грузовиков ЗИЛ-4331 и всего завода в целом был закономерным в новых экономических реалиях. Несмотря на свои очевидные достоинства, ЗИЛ-4331 явно опоздал с выходом в свет – средне-тоннажный грузовик с солидным расходом топлива в новых условиях хозяйствования уже не пользовался большим спросом. Что касается завода, то его территория – это ведь 300 гектар земли чуть ли не в центре столицы, на берегу Москва-реки! Нет нужды утверждать, что земля эта, по её стоимости, стала в наше время практически бесценной.
Год 2014-й: На месте снесённых цехов ударными темпами растёт жилой комплекс «ЗИЛ-Арт».
Это интересно: Технические характеристики самосвала и других модификации грузовика ЗИЛ-4331: читаем во всех подробностях
Недостатки
У этой модели есть и свои недостатки. На первых моделях применялась единая конструкция передней части кабины, выступающая в роли капота. Конечно, в плане доступа к двигателю такое решение вышло весьма удачным, но только если не нарушена геометрия рамы грузовика. В случае нарушения капот было сложно открыть и закрыть. Но позже в связи с этим конструкторы вернулись к привычному аллигаторному капоту. Также ЗИЛ 4333, выпускаемый в 1990-х годах, обладает низким качеством сборки, однако эта проблема в то время коснулась и других отечественных производителей.
Поскольку серийное производство грузовика ЗИЛ 4333 прекращено, в настоящее время приобрести абсолютную новую технику невозможно. Однако множество объявлений подержанных автомобилей предлагает вторичный рынок. Стоимость таких вариантов варьируется в пределах от 100 тысяч и до 600 тысяч рублей. На ценнике сказываются такие факторы, как год выпуска, тип установленной надстройки, техническое состояние, а также пробег.
Модификации
За время выпуска рассматриваемого грузовика было разработано более десятка модификаций. Особо отметить можно некоторые из них:
- 433100 представляет собой базовую версию с 645-м дизельным мотором;
- 433102 – модель с улучшенным шасси;
- 432900 – модификация с дизельным двигателем и укороченной базой;
- 433104 – пожарный автомобиль;
- 433116 – вариант, предназначенный для экспорта;
- 4332А – версия с удлиненной базой и мотором 645, которая не выпускалась серийно;
- седельные тягачи с основой 3,8 или 3,3 метра;
- вариация со спальной кабиной.
Рассматриваемый автомобиль оснащался универсальным типом кузова, что позволяло транспортировать не только сыпучие грузы, но и жидкости, а также твердые материалы и прочие приспособления.
Основные параметры
Характеристика ЗИЛ 645 (4331) в конструктивном плане представляет собой усовершенствованный вариант 130-й серии с полностью переделанной кабиной. В основе машины лежит мощная рама, изготовленная из сверхпрочной стали. Ведущий мост оснащен зависимой подвеской с полуэллиптическими скользящими рессорами.
С узлом подвески также агрегируют два амортизатора. Задний аналогичный блок состоит из пары рессор и добавочных элементов. Благодаря конструктивным особенностям транспортное средство могло выдерживать нагрузку до двадцати трех тонн.
Автомобиль оборудуется тормозами с двумя пневматическими контурами. К особенностям этого узла относится совмещение главного и стояночного тормоза. Дополнительный агрегат взаимодействует с ведущей частью заднего моста посредством аккумуляторов. Кроме того, в системе используется спиртовой наполнитель, не позволяющий замерзнуть конденсату в холодное время года.
Кабина и кузов
В первую очередь, изменился внешний вид кабины. Она приобрела угловатые, четко обозначенные, без плавных переходов очертания. Корпус полностью выполнен из металла, имеет общую основу. Однако, компоновка его не совсем стандартна. Главное отличие заключается в том, что крылья, капот и передняя решетка изготовлены единой жесткой деталью.
Доступ к двигателю обеспечивается подъемом этой конструкции вверх и вперед на шарнирах, которые закреплены за передним бампером на силовой раме автомобиля. При этом ремонтировать двигатель стало очень удобно, доступ открывается ко всем системам двигателя. Со временем такой способ был упразднён из-за некоторых неудобств в эксплуатации.
В последующих версиях модели капот открывается обычным «аллигаторным» способом. На фронтовой части грузовика «ЗИЛ-4331» установлен новый передний бампер, в который вмонтированы передние фары и поворотники. Причем, конструктивно они расположены таким образом, чтобы была наименьшая опасность их повреждения при случайном столкновении. Внутри салон стал более комфортабельным.
Удобное сиденье водителя подрессорено и имеет регулировки во всех направлениях. Рядом могут располагаться два пассажира. Среднее сиденье поднимается, и образуется столик. Большая площадь остекления кабины и боковые зеркала позволяют полностью контролировать дорожную обстановку.
Кабина ЗИЛ модели «4331» оснащается отличной тепло- и звукоизоляцией, что позволяет разговаривать внутри грузовика, не повышая голоса, а также не испытывать неудобств из-за холодной погоды. Имеется три посадочных места, одно из них – водительское. Одной из наиболее популярных стала модификация со спальным местом, появившаяся в начале 90-х годов.
Модель получила универсальную «юбку» бампера, обтекатели по бокам кузова и драгфойлер, установленный на крыше. ЗИЛ-4331, в сравнении с иностранными аналогами, выделялся значительно меньшей стоимостью. Помимо кабины, рассчитанной на трех человек, производилась и версии с 2-рядным вариантом кабины с 7 посадочными местами.
Кузов ЗИЛ-4331 бортовой представляет собой деревянную платформу с металлическими поперечными брусьями основания, с откидными задним и боковыми бортами. В конструкции кузова предусмотрена возможность установки надставных бортов и тента с каркасом.
Устройство
Конструктивно ЗИЛ 4331 представлял собой серьезно модернизированную версию модели ЗИЛ 130 с полностью переработанной кабиной. Основу автомобиля составляла мощная рама с повышенной прочностью. Зависимая подвеска ведущего моста включала комплект полуэллиптических рессор со скользящими торцевыми частями. Совместно с рессорами здесь функционировала пара амортизаторов. Задняя подвеска также была зависимой и состояла из пары рессор и дополнительных механизмов. За счет данной компоновки грузовик выдерживал довольно большие нагрузки и мог работать в составе автопоезда общей массой до 23000 кг.
ЗИЛ 4331 в отличие от многих «одноклассников» оснащался тормозами собственного производства. На последних версиях разработчики отказались от морально устаревших барабанных тормозов, используемых на большинстве моделей. ЗИЛ 4331 получил продвинутую систему торможения. Подобная компоновка не только увеличивала динамический эффект остановки, но и существенно добавляла в надежности. Тормозная система состояла из 2 тормозных контуров пневматического типа, а ее главной особенностью стало совмещение дополнительного тормозного контура со стояночным. Последний действовал на задний мост посредством механических энергоаккумуляторов. С первых моделей в составе тормозной системы был специальный спиртовой предохранитель, не позволявший конденсату замерзнуть.
Помимо тормозной системы высокую эффективность торможения обеспечивали и специальные колеса с рисунком, копирующим шины вездехода. За счет этого сцепление с грунтом удалось увеличить. Мягкая подвеска и большие колеса позволяли преодолевать участки со сложным покрытием. В базовом исполнении автомобиль комплектовался дисковыми колесами с резиной 9.00R20.
ЗИЛ 4331 предлагался с 2 типами трансмиссий. До 2009 года большинство моделей оснащались 9-ступенчатой механической синхронизированной коробкой передач с планетарным демультипликатором и однодисковым сцеплением с пневмогидравлическим усилителем. Позднее появились версии с 6-ступенчатой механической трансмиссией производства Ярославского моторного завода. В них использовалось сухое однодисковое сцепление.
Кабина автомобиля имела отличную звуко- и теплоизоляцию. Благодаря этому говорить в салоне можно было без повышения голоса. Внутри находились 3 посадочных места, включая водительское. Для всех кресел были предусмотрены ремни безопасности. Кабина монтировалась на 2 парах амортизаторов, снижающих вибрации, возникающие в процессе движения. Цельная конструкция представляла собой один блок и легко откидывалась вперед в случае надобности. Внутри все было предельно просто: минимум новейших технологий и дополнительных функций. Для удобства управления модель оснащалась гидроусилителем руля.
ЗИЛ 4331 комплектовался стандартной металлической платформой с откидными бортами. Передний борт имел большую в сравнении с боковыми высоту. Также предусматривалась установка тента на каркасе.
Несмотря на множество недостатков, грузовик пользуется высокой популярностью в России за счет очень привлекательной цены. Недорогой в эксплуатации и обслуживании автомобиль является оптимальным вариантом для пригородных транспортных перевозок.
Технические характеристики
Двигатель
Гамма устанавливаемых силовых агрегатов состоит из трех основных вариантов, заимствованных у модели ЗИЛ-4331:
ЗИЛ-645. Является стандартным решением для грузовика ЗИЛ 4333. Это V-образная восьмицилиндровая силовая установка, работающая на дизельном топливе.
Характеристики ЗИЛ-645:
- Рабочий объем – 8.76 л;
- Максимальная мощность – 185 л.с.;
- Диаметр цилиндра – 100 мм;
- Ход поршня – 115 мм;
- Степень сжатия в камере сгорания – 18.5;
- Наибольший крутящий момент – 510 Нм (при 1400-1600 об/мин);
- Охлаждение – жидкостное.
ЗИЛ-508.10. Представляет собой восьмицилиндровую бензиновую силовую установку с V-образной компоновкой цилиндров. Такой двигатель имеет жидкостное охлаждение и карбюраторную топливную систему.
Характеристики ЗИЛ-508.10:
- Рабочий объем – 5.97 л;
- Максимальная мощность – 150 л.с.;
- Диаметр цилиндра – 100 мм;
- Ход поршня – 95 мм;
- Степень сжатия в камере сгорания – 7.1;
- Наибольший крутящий момент – 402 Нм (при 1800-2000 об/мин);
- Охлаждение – жидкостное.
ЗИЛ-508.300. Является восьмицилиндровым V-образным двигателем, работающем на бензине. По аналогии с предыдущим агрегатом ЗИЛ-508.300 обладает системой жидкостного охлаждения и карбюраторной топливной системой.
Характеристики ЗИЛ-508.300:
- Рабочий объем – 5.97 л;
- Максимальная мощность – 134 л.с.;
- Диаметр цилиндра – 100 мм;
- Ход поршня – 95 мм;
- Степень сжатия в камере сгорания – 7.1;
- Наибольший крутящий момент – 377 Нм (при 1800-2000 об/мин);
- Охлаждение – жидкостное.
ЗИЛ 4333 имеет средний расход в пределах от 30 до 35 литров топлива на 100 километров пробега.
Новое на фоне старого

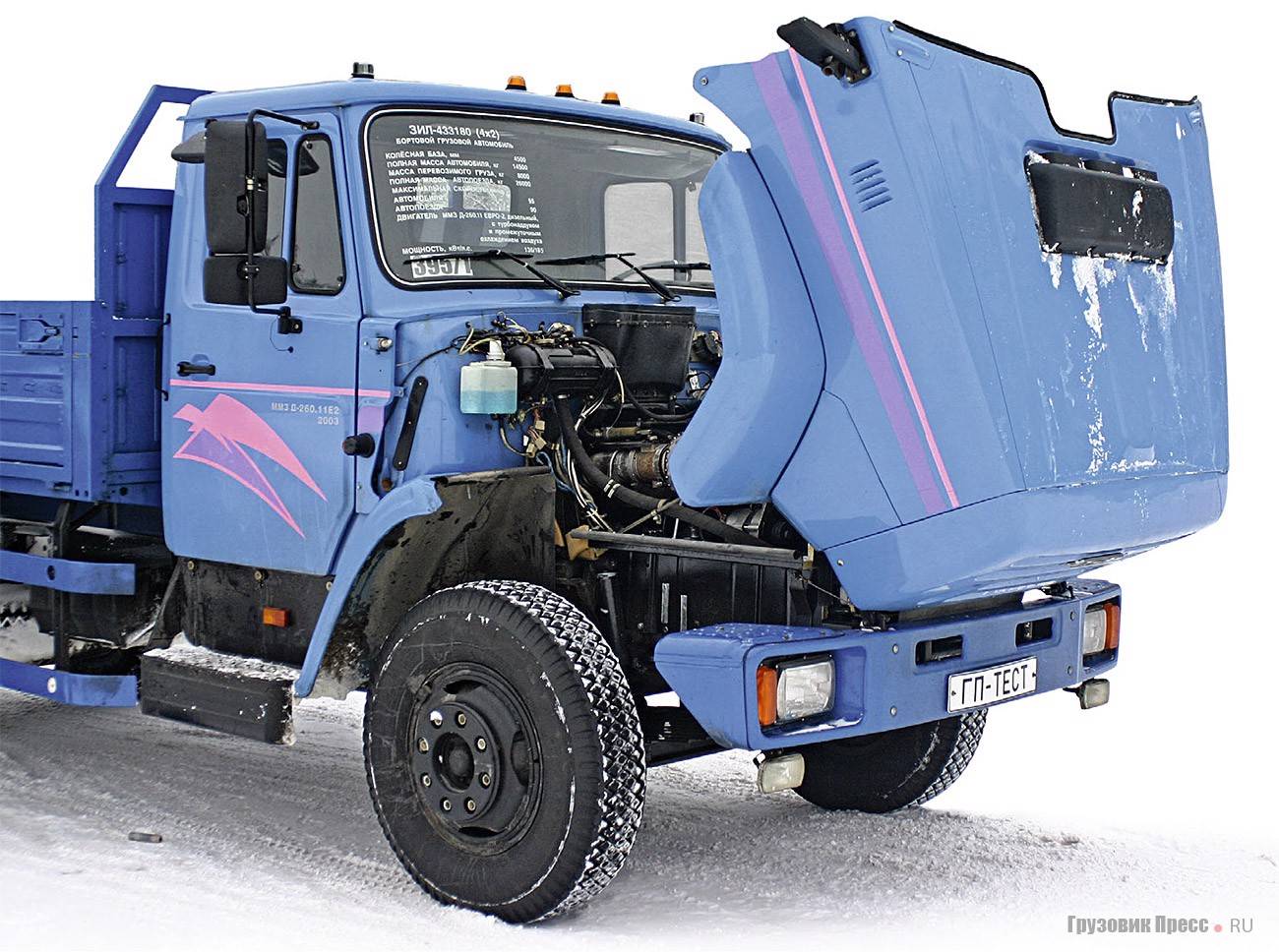

На этом фоне грузовик ЗИЛ-433180, созданный с минимальными усилиями, можно сказать, из подручных средств, отличается лучшими удельными показателями, например, коэффициентом тары (отношение полной массы к грузоподъемности) и ценой за одну тонну номинальной грузоподъемности. Опыт продаж показывает, что ЗИЛ-433180 пользуется повышенным спросом, другое дело, что объем производства сравнительно невелик. В семейство пока включены две основные версии: бортовой грузовик 433180 и шасси 433182 под комплектацию разнообразными надстройками, например, изотермическими фургонами, мусоровозными кузовами. Разработана версия шасси 494582 под самосвальный кузов.
Сам автомобиль получился внешне довольно привлекательным благодаря удлиненной в процессе компоновки нового двигателя передней маске капота с новой облицовкой радиатора округлой формы. Но мягкий голубой тон внешней окраски кабины контрастирует с убогим интерьером. Попадаешь в другой мрачный мир, с черным дерматином сидений, черным пластиком передней панели, черной обивкой и черной эмалью окраски металлических деталей. Только лампочки и стрелочки панели приборов выделяются на этом «ровном» фоне разноцветной мишурой. К сожалению, показанный на ММАС-2006 рестайлинговый проект «Тапир» с вполне симпатичным вариантом оперения кабины пока остается только прототипом с неясными перспективами серийного производства.
Порадовала работа передней подвески – она сохранила традиционную мягкость и хорошую энергоемкость. В задней подвеске, правда, только в качестве опции, предусмотрен стабилизатор поперечной устойчивости, рассчитанный на осевую нагрузку 10 т. Предусмотрена и заказная блокировка дифференциала. Девятиступенчатая КП с автоматически управляемым демультипликатором оснащена синхронизаторами на всех передачах, кроме первой. Включение демультипликатора осуществляется пневмоприводом с управлением от рычага КП (простым покачиванием рычага в стороны).

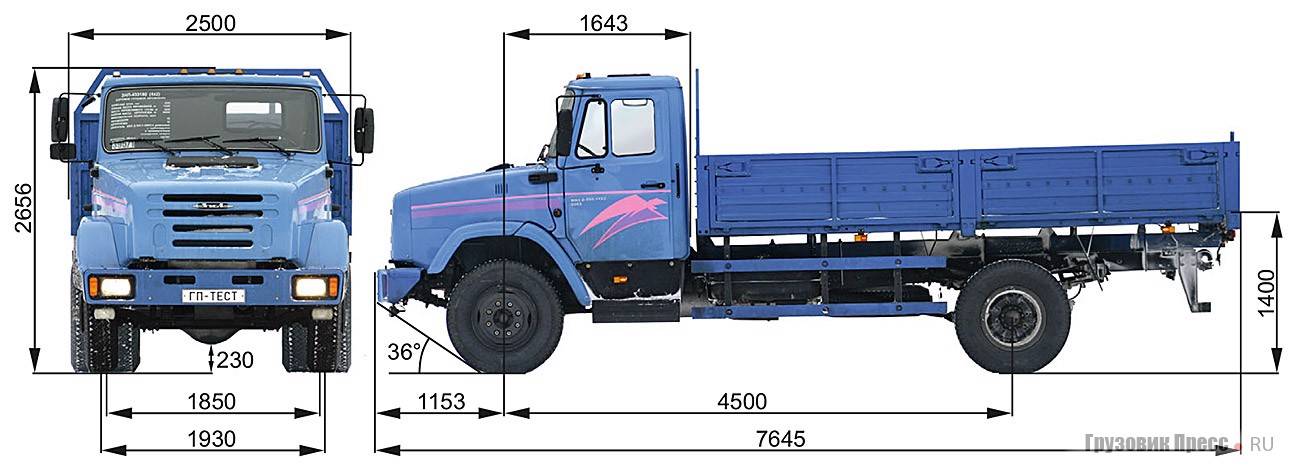

| Снаряженная масса, кг | 6200 |
| Полная масса, кг | 14 500 |
| Грузоподъемность, кг | 8000 |
Двигатель: рабочий объем, см3
| ММЗ Д-260.11 Е2, турбодизель I-6, OHV 7120 178 при 2100 мин–1708 при 1400 мин–1206 РР6М10Рli |
| Коробка передач | СААЗ-5423А3, механическая с демультипликатором 9/ 1 |
| Главная передача | 5,29 |
| Шины | Кама И-А185 10.00R20 |
| Вместимость топливного бака, л | 170 |
| Максимальная скорость, км/ч | 95 |
Наиболее благоприятное впечатление произвела работа АБС. На скользкой зимней дороге даже при движении по прямой задняя часть автомобиля постоянно стремилась к заносу, но при торможении в этих же условиях автомобиль четко сохранял направление движения и позволял его корректировку. В различных источниках мы обнаружили разночтение относительно контрольного расхода топлива при скорости 60 км/ч, в одном случае 22 л/100 км, в другом – 20,4 л/100 км, а в третьем – 19 л/100 км. На наших же испытаниях мы получили значение всего в 16,3 л/100 км, что только подтверждает привлекательность дизеля с точки зрения расходов на эксплуатацию. К сожалению, сравнить эти данные с расходами топлива аналогов мы пока не можем из-за отсутствия у нас собственной базы данных по автомобилям такого класса.
Пример ЗИЛ-433180 показывает, что нынешний вектор развития АМО ЗИЛ направлен в сторону улучшения потребительских свойств и качеств продукции, но хочется видеть более уверенное и быстрое движение в этом направлении. Несомненно, в перспективе дизельный двигатель нового технического уровня с использованием электронных систем управления топливоподачей, турбокомпрессором и системой нейтрализации уровня Euro 3 и Euro 4 позволит традиционной линейке грузовых моделей ЗИЛ оставаться в строю еще достаточно долго.
| Масса автомобиля при испытаниях, кг | 14 500 |
Расход топлива, л/100 км, при скорости, км/ч:
| 13,8 14,6 16,3 18,8 22,2 26,4 |
| Максимальная скорость, км/ч | 96,1 |
| Расход топлива в ИГД*, л/100 км (при средней скорости движения, км/ч) | 23,9(39,3) |
Время разгона с места, с:
| 35,2 63,0 |
| Время разгона до 60 км/ч, с | 29,9 |
| Время разгона до 80 км/ч, с | 51,7 |
| Выбег со скорости 50 км/ч, м | 966 |
| Температура, °С | +18 |
| Скорость ветра, м/с | 1…3 |
| Давление, гПа | 978 |
| Относительная влажность, % | 45 |
Испытания проводились на динамометрической дороге ФГУП НИЦИАМТ в соответствии с методикой, изложенной в ГОСТ 20306–90.
Тюнинг
Тюнинг предполагает проведение ряда работ по улучшению транспортных характеристик и повышению уровня комфорта во время движения.
Например, можно сделать кабину водителя более удобной. Для этого потребуется установить шумоизоляцию, чтобы снизить уровень слышимости в кабине во время выполнения работ. Можно установить пневматическое сиденье, которое будет регулироваться по высоте, благодаря чему водитель будет меньше уставать.
Для более мягкого хода транспортного средства по бездорожью, рекомендуется установить пневматическую подвеску или заменить амортизаторы. Благодаря этому водитель практически не будет чувствовать неровности дороги.
Руководство по эксплуатации
Руководство по эксплуатации включает в себя несколько разделов:
- Общие сведения об автомобиле.
- Инструкция, как запустить холодный мотор при помощи электрофакельного устройства.
- Основные правила, которые необходимо соблюдать при запуске и управлении транспортом.
- Основные неисправности силового агрегата и способы их устранения.
- Рекомендации по проведению ремонтных работ.
- Возможные поломки тормозной системы.
- Процесс сборки и установки топливного насоса высокого давления.
- Сборка и установка корректора по наддуву дизеля.
- Устройство основных узлов автомобиля.
- Регулировка сцепления и замена фильтров тонкой очистки.
- Периодичность проведения технического обслуживания.
- Правила хранения и транспортировки ЗИЛа.
Основные параметры
Характеристика ЗИЛ 645 (4331) в конструктивном плане представляет собой усовершенствованный вариант 130-й серии с полностью переделанной кабиной. В основе машины лежит мощная рама, изготовленная из сверхпрочной стали. Ведущий мост оснащен зависимой подвеской с полуэллиптическими скользящими рессорами.
С узлом подвески также агрегируют два амортизатора. Задний аналогичный блок состоит из пары рессор и добавочных элементов. Благодаря конструктивным особенностям транспортное средство могло выдерживать нагрузку до двадцати трех тонн.
Автомобиль оборудуется тормозами с двумя пневматическими контурами. К особенностям этого узла относится совмещение главного и стояночного тормоза. Дополнительный агрегат взаимодействует с ведущей частью заднего моста посредством аккумуляторов. Кроме того, в системе используется спиртовой наполнитель, не позволяющий замерзнуть конденсату в холодное время года.
