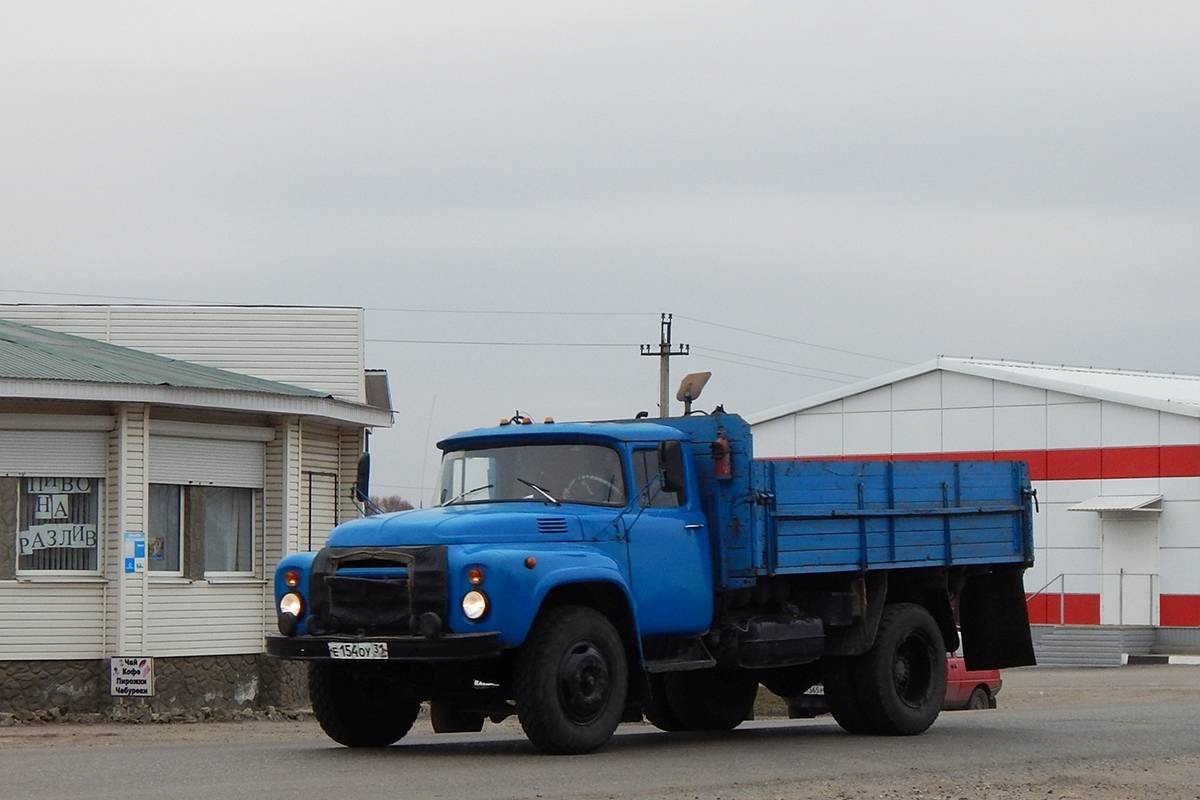

Советский универсальный грузовик ЗиЛ-431410

Технические характеристики

Бортовой грузовик-тягач ЗИЛ 431410 представляет собой автомобиль с колесной формулой 4х2 с кузовом, имеющим деревянную платформу, усиленную металлическими элементами. Задний и боковые борта – откидные. Предусматривается возможность установки надставных бортов и тента. Кабина цельнометаллическая, трехместная.

Двигатель

ЗИЛ-431410 комплектуется 8-цилиндровым 4-тактным бензиновым двигателем модели «ЗИЛ-508.10», в состав которого входят экономайзер, карбюратор «К-90» и воздушный фильтр типа «ВМ-21». Агрегат имеет жидкостное охлаждение. Водяной насос используется для циркуляции охлаждающей жидкости. В процессе работы газы оказываются в специальном впускном трубопроводе мотора.

Смазка агрегата осуществляется посредством разбрызгивания. Поскольку применяется смазка под давлением, то данная система относится к комбинированной категории. В состав двигателя входит несколько фильтров (для грубой и тонкой очистки), размещенных в одном корпусе. Тонкая очистка функционирует по принципу центрифуги.

Параметры агрегата «ЗИЛ-508.10»:

  • рабочий объем – 6 л;
  • номинальная мощность – 150 л.с.

Расход Топлива

Показатель расхода топлива ЗИЛ-431410 равняется 32,2 л при скорости 80 км/час, 25,8 л – при скорости 60 км/час. Для автопоезда аналогичные параметры составляют 43 л при скорости 80 км/час, 33 л – при скорости 60 км/час. Для автомобиля применяется бензин «А-76». Емкость топливного бака грузовика составляет 170 л.

Динамические характеристики

  • Максимальная скорость, заявленная производителем – 90 км/ч;
  • Максимальная скорость движения в составе автопоезда – 80 км/ч;
  • Время разгона автомобиля до 60 км/ч – 35 сек;
  • Тормозной путь на скорости 60 км/ч – автомобиля 25 м, автопоезда 26,5 м;
  • Максимальный угол подъема – автомобиля 31 град, автопоезда 16 град;
  • Габаритный радиус поворота автомобиля – 8,9 м;
  • Средний показатель расхода топлива – автомобиля 25,8 л, автопоезда 33 л.

Трансмиссия

Механическая, пятиступенчатая коробка передач с синхронизаторами на 2-й, 3-й, 4-й и 5-й передачах обеспечивает движение пятью скоростями вперед и одной назад. Однодисковое фрикционное сцепление с периферийными пружинами имеет механический привод выключения. Два последовательно расположенных карданных вала с опорным подшипником обеспечивают через задний мост привод на спаренные задние колеса. Главная передача либо одинарная гипоидная, либо двойная с косозубой и прямозубой парой.

Ходовая часть

Передняя подвеска собрана на двух полуэллиптических рессорах со скользящими задними концами и оборудована двумя гидравлическими амортизаторами двойного действия. Задняя подвеска имеет пару основных и пару дополнительных рессор. На дисковых колесах устанавливаются шины размером 260R508 с возможностью использования шин ВИ-244. Основная тормозная система барабанного типа с пневматическим приводом на все колеса. Стояночный тормоз имеет пневматический привод. Тормозная система оборудована запасным тормозом, двумя пружинными энергоаккумуляторами, и спиртовым противоконденсатным предохранителем.

Электрооборудование

Система электропитания ЗИЛ 431410 рассчитана на 12 вольт. В качестве источника электроэнергии используется АКБ типа 6СТ-90ЭМ и стартер СТ230-К1. В системе зажигания применяется коммутатор транзисторного типа ТК102-А.

Модификации и аналоги

ЗИЛ-431410 стал основой для огромного количества модификаций, которые условно делились на несколько групп:

  • шасси и грузовики с длинной базой: ЗИЛ-431510, ЗИЛ-431511, ЗИЛ-431512, ЗИЛ-431513;
  • самосвальные версии: ММЗ-45021, ММЗ-4505, ММЗ-450506, ММЗ-450507, ММЗ-555;
  • шасси: ЗИЛ-495810, ЗИЛ-495816, ЗИЛ-495817, ЗИЛ-495710;
  • седельные тягачи: ЗИЛ-441510, ЗИЛ-441610, ЗИЛ-441516, ЗИЛ-441517;
  • шасси и автомобили с экранированным электрооборудованием: ЗИЛ-431917, ЗИЛ-431919, ЗИЛ-432317;
  • экспортные машины для эксплуатации в тропическом и умеренном климате: ЗИЛ-431416, ЗИЛ-431417, ЗИЛ-431418, ЗИЛ-431516, ЗИЛ-431517, ЗИЛ-431518 и другие;
  • модификации для районов Крайнего Севера: ЗИЛ-431411, ЗИЛ-4314121, ЗИЛ-495711;
  • шасси для специальных надстроек: ЗИЛ-431412;
  • газобаллонные версии: ЗИЛ-431610, ЗИЛ-431612, ЗИЛ-431613, ЗИЛ-431710 и другие.

К аналогам модели можно отнести автомобили:

ЗИЛ-431410

ЗИЛ-431410 – бортовой грузовик, выпускаемый Московским автомобильным заводом имени Лихачева свыше 40 лет. Для автомобиля характерна повышенная проходимость, что позволяет использовать его на бездорожье и труднопроходимой местности. Конструкция машины сочетает в себе лучшие качества грузовиков того времени и опыт иностранных производителей. Неслучайно именно ЗИЛ-431410 выбран в качестве прототипа ЗИЛ-130.

Спрос на автомобиль сохраняется и в настоящее время. Обуславливается это неприхотливостью в обслуживании, простотой конструкции и дешевизной владения ЗИЛ-431410. По уровню комфорта, характеристикам и экономичности модель уступает современным аналогам, но свои функции выполняет отлично. При этом в современном городском потоке модель уже неуместна.

Изначально ЗИЛ-431410 рассматривался в качестве грузовой машины для народного хозяйства и армии. Военные версии получили кабины хаки и использовались для транспортировки личного состава и специальных грузов. На шасси монтировались цистерны для топлива, воды, КУНГИ и различное вооружение. ЗИЛ-431410 нашел применение и в народном хозяйстве. Специальные версии были задействованы для перемещения грузов сельского хозяйства, самосвалы – для транспортировки сыпучих грузов. Дополнительное оборудование позволяло использовать грузовик коммунальными, городскими и экстренными службами. Выпускались версии для работы в жарком и северном климате. На базе модели также производились машины для военных аэродромов и аэропортов.

Обзор основных типов надстроек и спецмашин на шасси «ЗИЛ-433362»

Порядок в сложном, разветвлённом, безостановочно работающем муниципальном хозяйстве помогают поддерживать специальные автомобили. Как уже было отмечено, многие шасси «ЗИЛ-433362» использовались для монтажа машин и специального оборудования для городского коммунального хозяйства.

Среди них – машины илососные «КО-510» и «КО-510Д», которые предназначены для очистки колодцев ливневой канализации от ила. Спецмашины изготавливались в сотрудничестве Завода имени Лихачёва и арзамасского завода коммунального машиностроения «Коммаш» (Нижегородская область).

Илососная машина «КО-510» на шасси «ЗИЛ-433362».

Высокую эффективность машины обеспечивает мощный и производительный вакуумный насос. Грузоподъёмность цистерны составляет 4,6 тонн, полная масса автомобиля — 11 тонн. Данный вариант выпускался с 150-сильным мотором «ЗИЛ-508.10».

У комплексных дорожных машин (КДМ) на базе шасси «ЗИЛ-433362» – иные задачи: их дело – счистить снег и лёд до асфальта. Поэтому они оснащены специальными плугами-скребками, щётками, а в кузове у них — противогололёдные смеси.

Для поддержания чистоты асфальтового и бетонного покрытия на улицах городов и на аэродромах используются коммунальные поливально-моечные машины «АКМП-3» на базе «ЗИЛ-433362».

Комплексная дорожная машина на шасси «ЗИЛ-433362».

Летом они осуществляют очищение дороги от пыли, грязи и мелких камней. Зимой применяются для очищения дорожного покрытия от свежевыпавшего, ещё неслежавшегося снега. При необходимости «ЗИЛ-433362» с «АКМП-3» можно привлекать для тушения ландшафтных пожаров.

Основное назначение автогудронаторов «ЭРМЗ» на базе «ЗИЛ-433362» состоит в перевозке битумной смолы и её нанесение на дорогу в процессе ремонтных работ. Также «ЭРМЗ» могут применяться для транспортировки других смол, мазута, торфяных и каменно-угольных дёгтей, смазочных веществ.

Автогидроподъёмники «АГП 18.4» на шасси «ЗИЛ-433362» применяются при монтаже, обслуживании и ремонте городских систем энергоснабжения, транспортного электрооборудования, оснащения зданий, сооружений и объектов высотного размещения.

Автогидроподъёмник «АГП 18.4» на шасси «ЗИЛ-433362».

Пожарный автомобиль «АЦ-3,5-40» на базе «ЗИЛ-433362» доставляёт воду в цистерне (2 тонны) и боевой расчёт пожарной команды (7 человек) к месту возгорания. Оборудование на борту обеспечивает тушение пожаров водой не только из собственной цистерны, но также из близлежащих водоёмов и гидрантов.

Аварийки и «походки» на шасси «ЗИЛ-433362» получили довольно широкое распространение, и их нередко можно встретить на улицах городов и сейчас. Аварийно-ремонтные модификации «ЗИЛ-433362» оснащенные генераторной установкой с ремонтной мастерской и дополнительным запасом горючего. Уникальные возможности шасси «ЗИЛ-433362» позволяют размещать под дном дополнительные ящики с инструментом и сварочными аппаратами.

Кроме того, шасси «ЗИЛ-433362» специально разработано как база для удобного размещения автоцистерн различного назначения: бензовозов-топливозаправщиков, ассенизаторских вакуумных машин, мусоровозов и т.д.

Наряду с обычной бортовой грузовой платформой, шасси «ЗИЛ-433362» использовали также и для монтажа разнообразных фургонов, изготавливаемых из металла, фанеры, сэндвич-панелей и других материалов. Это и обычные «будки» для промтоваров, и изотермические фургоны для продуктов питания, и рефрижераторы с термоизоляцией из пенопласта и пенополиуретана. Таких автомобилей, по причине их неэкономичности и слишком громоздких для современных городов габаритов, осталось в ходу очень немного.

Технические характеристики

ЗИЛ-431410 имеет колесную форму четыре на два.

Весовые характеристики автомобиля:

  • полная масса – 10400 кг;
  • допустимая нагрузка на заднюю ось – 2170 кг;
  • допустимая нагрузка на переднюю ось – 2005 кг;
  • масса снаряженного автомобиля – 4175 кг;
  • грузоподъемность – 6000 кг.

Скоростные параметры ЗИЛ-431410:

  • максимальная скорость – 90 км/час;
  • максимальная скорость в составе автопоезда – 80 км/час;
  • выбег с 50 км/час – 750 м;
  • время разгона до 60 км/час – 37 сек;
  • тормозной путь при скорости в 50 км/час – 25 м;
  • тормозной путь при скорости в 50 км/час в составе автопоезда – 26,5 м;
  • предельный преодолеваемый подъем – 31%;
  • предельный преодолеваемый подъем в составе автопоезда – 16%.

Минимальный радиус разворота грузовика составляет – 8900 мм.

Характеристики двигателя

Технические характеристики двигателя ЗИЛ-431410 следующие:


Схема системы охлаждения двигателя ЗиЛ-508.10

  • тип мотора — бензиновый карбюраторный (поздние версии — с электронной системой впрыска);
  • число цилиндров — 8;
  • расположение — классическое для советского машиностроения V-образное, взаимный угол — 90 градусов;
  • количество клапанов — 16;
  • охлаждение — жидкостное;
  • рабочий объем — 6 л;
  • максимальная мощность — 150 л. с.;
  • обороты, на которых развивается предел мощности — 3200 об./мин;
  • максимальный крутящий момент — 401,8 Нм, достигается при частоте вращения коленчатого вала 2000 об/мин;
  • применяемый бензин — неэтилированный, с октановым числом 76.

Двигатель комплектуется экономайзером. Поздние версии мотора, производившиеся с конца 80-х годов, получили усовершенствованный воздушный фильтр ВМ-21 с бумажным и керамическим фильтрующими элементами.


Воздушный фильтр ВМ-21 — устройство

Особенности ЗИЛ-431410 и его эксплуатация

Наиболее распространённой модификацией грузовика ЗИЛ является бортовой тягач. Чаще всего их можно встретить в сельской местности. Кабина автомобиля сделана цельнометаллической, но её главная проблема – это коррозия

При покупке автомобиля нужно обращать внимание на общее состояние кабины, самое главное в грузовике – это рама

Если она в отличном состоянии, то неважно, как выглядит кабина, так как её можно подварить

Лобовое стекло в машине панорамного типа. Для его очистки используется встроенный омыватель, который работает в паре с двумя стеклоочистителями, оснащёнными электроприводом. Гидроусилитель руля облегчает управление тяжёлой машиной. Сиденье водителя имеет возможность регулировки в трёх положениях, что является редкостью для советских грузовиков.

В задней части машины под грузовой платформой установлен специальный ящик для инструментов, которые обязательно должны быть в арсенале каждого водителя отечественного грузовика. Щиток приборов ЗИЛ-431410 более совершенен по сравнению с ЗИЛ-130. В задней части машины имеется специальная розетка, предназначенная для подключения электрооборудования прицепа.

ЗИЛ-431410, как и большинство отечественных автомобилей, представляет собой настоящий конструктор для людей, увлечённых модернизацией. Если приобрести нужную модификацию не удастся, всегда можно сделать её на базе стандартного бортового грузовика. Правда поставить на учёт такую самоделку будет достаточно сложно, но если исполнение будет безукоризненным, это возможно.

ЗИЛ-130 и его преемник ЗИЛ-431410 был популярен не только на просторах СССР, но и во многих зарубежных странах. В настоящее время эти машины можно встретить на Кубе, в Афганистане, Индии и еще в ряде стран третьего мира.

Конструктивные особенности автомобиля

Платформа выполнена из дерева. Она является главной основой кузова. Для крепости укреплена специальными поперечными брусьями из довольно прочного металла. Зил 431410 бортовой имеет откидные (задний, боковые) борта. При желании можно с легкостью установить каркас с тентом, есть возможность увеличить высоту кузова при помощи специальных приспособлений. На этой машине боковые борта разделены на несколько частей. В кабине могут сидеть три человека, двигатель находится в передней части. Регулируемые сидения — в трех позициях, что создает водителю определенный комфорт.

Кабина выполнена из металла, трехместная, с отопителем. Имеются стеклоочистители с двумя щетками и специальным устройством для того, чтобы омывать стекла. В комплект входит достаточно прочное сиденье для водителя, которое с легкостью может регулироваться и двухместное сиденье, предназначенное для пассажиров. В крышке кабины можно увидеть несколько вентиляционных люков. Все борта сделаны из дерева и имеют прочную металлическую оковку. На основании находятся поперечные брусья, которые намного увеличивают прочность всей конструкции.

Для того чтобы надежно соединить седельный тягач ЗиЛ 431410 с прицепом, применяют специальное седельное устройство. Все подробности работы этого устройства можно найти в сети. Грузоподъемность ЗиЛ 431410 составляет 6 тонн. Бензобак рассчитан на емкость 170 литров и расположен с левой стороны. Запасное колесо можно увидеть закрепленным на специальном кронштейне. Оно установлено на правом лонжероне рамы. Ящик для инструментов расположен сзади и слева, под самой платформой.

Руководство по эксплуатации

Инструкция по эксплуатации устанавливает следующую периодичность технического обслуживания:

  • каждые 4000 км производить работы в соответствии с регламентом ТО-1;
  • через каждые 16000 км выполнять набор работ ТО-2.

Допускается отклонение при обслуживании на 500-1000 км. Также предусматривается проведение сезонного обслуживания (осенью и весной), которое заключается в замене технологических жидкостей. Перед подготовкой к зимней эксплуатации следует слить отстой из топливных баков и отключить масляный радиатор из контура смазки двигателя. Если система охлаждения заправлена водой, то ее меняют на жидкость типа Тосол 40 или 65, которая имеет срок службы 2 года.

Периодичность обслуживания навесных агрегатов (с переборкой и заменой изношенных деталей):

  • насос подачи жидкости к гидравлическому усилителю — 90 тыс. км;
  • стартер и компрессор пневматической системы — 100 тыс. км;
  • генератор — 150 тыс. км.

При эксплуатации грузовика в тяжелых условиях при температуре ниже -30°С следует придерживаться правил:

  • использовать моторное и трансмиссионное масло, пригодное для применения в условиях Крайнего Севера;
  • заливать в систему охлаждения незамерзающую жидкость;
  • перед началом движения прогревать двигатель и агрегаты от внешних источников тепла;
  • до полного прогрева трансмиссии двигаться со скоростью 5-8 км/ч;
  • при разгонах исключить рывки и резкие переключения скоростей;
  • закрыть радиатор и аккумуляторный короб теплоизоляционным чехлом;
  • на время ночной стоянки уносить батарею в теплое помещение;
  • для удержания грузовика на стоянке применять противооткатные упоры;
  • после поездки сливать конденсат из ресиверов тормозной системы.

` reviewsOverall ` / 5 Пользователей ( Оценок)

Надежность

Удобство и комфорт

Ремонтопригодность

Ходовые качества

Количество отзывов Сортировать по: Самые последниеНаивысший баллНаиболее полезноХудшая оценка

Будьте первым, чтобы оставить отзыв.

Проверенный отзыв

{` review`.`rating_title `}

Показать еще {{ pageNumber+1 }}

Описание бортового автомобиля

Представленная модель бортового авто была сконструирована на основе технических характеристик семейства грузовых автомобилей ЗИЛ 130, отличающихся новомодным дизайном и мощнейшим 8-цилиндровым двигателем в 60-е годы прошлого столетия.

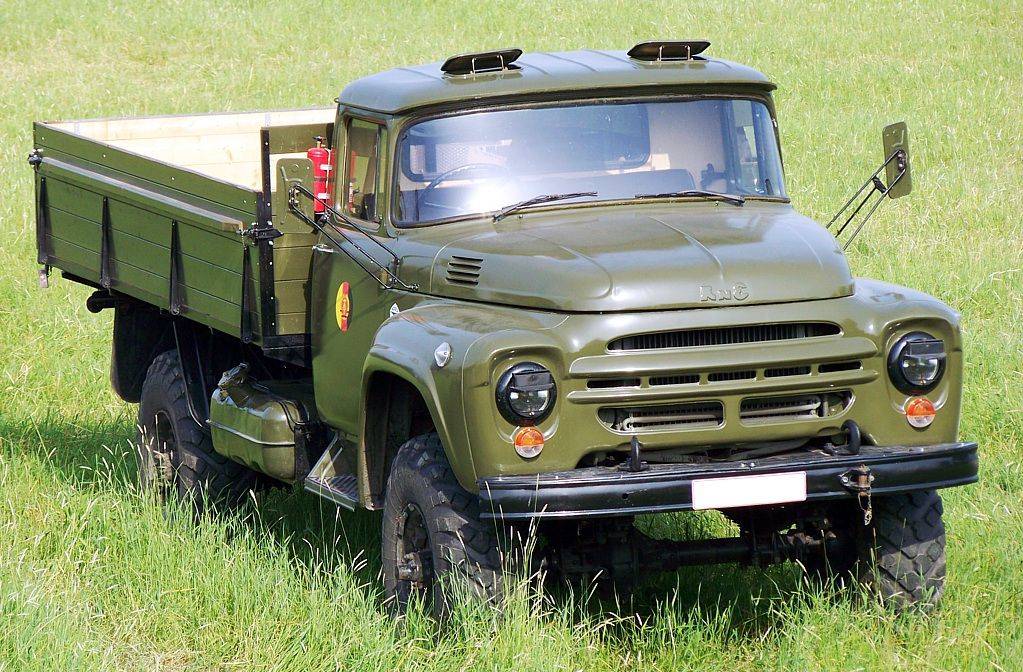

ЗИЛ 130

Главной обязанностью обновлённой техники стала замена основного модельного ряда полноприводных армейских машин ЗИС-151 и его универсальную модификацию ЗИЛ 157, которые своими основными характеристиками отдалённо напоминали конструкцию и дизайн военных американских прототипов.

Они выпускались Соединёнными Штатами и Советским Союзом в рамках союзнической поддержки в борьбе с нацистской Германией. К середине XIX грузовая техника окончательно устарела и перестала отвечать всем необходимым требованиям вооружённых сил СССР.

На видео – история Зил-130 на основании характеристик которого создан ЗИЛ-431410.

Вопрос о разработке, конструировании и последующем выпуске в масштабных объёмах на универсальных мощностях ЗИЛа линейки унифицированных грузовиков для армейских нужд и разрешения различного рода гражданских вопросов пришёлся на конец 50-х годов прошлого столетия. На удивление, работа по производству новой модели техники пошла полным ходом.

Объяснением высокоэффективности работы послужили успешно пройденные испытания определённых элементов экспериментальных автомобилей ЗИЛ 128. И, наконец, под конец 56 года того же столетия был разработан первый образец грузовой машины ЗИЛ 431410, который был оснащён рядным 6-цилиндровым мощнейшим двигателем.

Спустя 3 года нововведённое устройство отечественного автопрома успешно преодолел ряд испытаний на заводском и государственном уровнях и проявил себя только с лучшей стороны.

Полноприводный грузовой автомобильотличается капотной компоновкой стандартного типа с V-образным карбюраторным 8-цилиндровым двигателем. Также конструкторы оснастили механизм специальным устройством, позволяющим отключить функционирование переднего моста. Задний мост при этом оставался же рабочим.


5-ти ступенчатая коробка передач

Характерными чертами для машины является пеномасленная воздушная система фильтрации, пятиступенчатая коробка передач, оснащённая специальным синхронизатором и двухступенчатой раздаточной коробкой, а также однодисковым сцеплением сухого типа. Управление грузовым автомобилем предусмотрено при помощи гидроусилителя.

Спустя некоторое время после выпуска первой партии ЗИЛа 431410 был произведён ряд модификаций автомобиля, касающихся электрооборудования без мониторов, улучшены седельные тягачи, произведены существенные изменения по улучшению производительности дизельного двигателя.

Большего внимания заслуживает использование представленной модели техники и её различных видоизменений в армейских целях.

На базе машины была сконструирована и поставлена на вооружение целая линейка боевых и спецмашин, среди которых встречаются боевые прототипы, оснащённые реактивной артиллерией, минные заградители стандартного образца, ЗРК, топливно-автомобильные заправщики, пожарная машина, а также иные устройства.

Начиная с середины 90-х годов прошлого века по начало 00-х годов нынешнего столетия, выпуск машин был перенаправлен на конвейерские мощности Уральского автомобильного завода (УАЗ).

Сейчас же представленная модель устройства не выпускается и вовсе. Но на улицах практически каждого города, в особенности, деревень, сёл и посёлков городского типа, нередко можно увидеть этот грузовой автомобиль, символически ставший некогда отличительной чертой эпохи Советского Союза.

Основные модификации ЗИЛ 431410:

  • ЗИЛ 431410 – базовая модель;
  • ЗИЛ 431510 – тягач, предназначенный для транспортировки длинномерных грузов и грузов малой плотности. От стандартного исполнения отличается размерами платформы и увеличенной колесной базой;
  • ЗИЛ 431610/ЗИЛ 431710 – версии с газобаллонным оборудованием (сжиженный газ). Предназначение данных автомобилей не отличается от бензиновых модификаций. Машины также имеют бензиновую систему питания в качестве резерва;
  • ЗИЛ 431810 – газобаллонная модель, работающая на природном газе;
  • ЗИЛ 441510 – седельный тягач для эксплуатации в составе автопоезда. Модель имеет уменьшенную колесную базу, 2 топливных бака по 250 л каждый и 1 карданный вал;
  • ЗИЛ 43411 – версия в исполнении «ХЛ» для районов с холодным климатом (выдерживает температуру до -60 градусов);
  • ЗИЛ 431416 – базовая экспортная версия для стран с умеренным климатом;
  • ЗИЛ 431417 – экспортный автомобиль для тропических государств;
  • ЗИЛ 432317/ЗИЛ 431917 – модели с экранированным электрооборудованием, поставляемые в страны с умеренным и тропическим климатом.

Особенности и эксплуатация

Базовой модификацией двухосных автомобилей с колесной формулой 4Х2 является бортовой автомобиль -тягач ЗИЛ 431410. В цельнометаллической кабине использовалось одинарное панорамное окно, оборудованное омывателем и двумя стеклоочистителями с электроприводом. Комфортное управления автомобилем обеспечивается регулируемым в трех позициях сидением водителя и установленным гидроусилителем руля. Для перевозки инструмента, используемого для текущего ремонта, слева, в задней части автомобиля под платформой устанавливался специальный металлический ящик. В задней части автомобиля на раме закреплена розетка, для подключения осветительных приборов прицепа. В отличие от предыдущих версий машины, на ЗИЛ 431410 был установлен новый, специально разработанный и более информативный щиток приборов. Одной из особенностей автомобиля является использование боковых бортов кузова, состоящих из двух частей, что достаточно удобно при различных видах погрузочно-разгрузочных работ.

История появления автомобиля ЗИЛ-431410

Первые серийные автомобили ЗИЛ-130 сошли с конвейера в 1964 году. При этом разработка и испытания грузовиков подобного класса велась с 1956 года, в котором появился первый прототип машины. После непродолжительной доводки грузовик был представлен на выставке, которая проходила в 1959 году.

Через два года проектное задание на грузовик было утверждено окончательно, и в 1962 году была готова первая ограниченная партия, состоящая из пяти грузовиков. Так как автомобиль планировалось эксплуатировать во всех уголках Советского Союза, эту партию отправили на длительный пробег в северные районы страны.

Задача, которая стояла перед конструкторами ЗИЛ-130, было достаточно трудной – нужно было создать новый грузовик, который был бы не хуже, чем американские автомобили тех лет выпуска. ЗИЛ-164, который выпускался до 1964 года, был изначально несовершенной моделью особенно в плане дизайна. Взяв за основу грузовики марки «Форд», инженеры-конструкторы создали современный автомобиль, отвечающий стандартам тех лет.

https://youtube.com/watch?v=LQnm8XWiMwQ

Несмотря на совершенно новый дизайн, двигатель ЗИЛ-130 получил от своего предшественника. Он был чрезвычайно простым в ремонте, но не отличался экономичностью. Базовая комплектация нового грузовика была достаточно богатой:

  • Пятиступенчатая коробка передач;
  • Гидроусилитель руля;
  • Кабина из металла, покрашенная в характерный бело-голубой цвет, который для многих стал символом грузовика, сделанного в СССР.

Так как бензина в Советском Союзе было много, никого не волновал большой расход топлива автомобиля. Впрочем, через 10 лет завод Лихачёва решил разработать дизельную версию машины, но эта попытка не увенчалась успехом. ЗИЛ-130 выпускался вплоть до 1986. За это время было выпущено около 3,500 000 единиц автомобилей, которые использовались во всех отраслях народного хозяйства СССР.

Кроме того, на шасси грузовика изготавливалось множество специальных модификаций. За годы производства ЗИЛ-130 прошёл несколько значительных модификаций, после чего его технические характеристики значительно улучшились. В 1986 году машину переименовали в ЗИЛ-431410, но его история на этом не закончилась.

Технические характеристики

Бортовой грузовик-тягач ЗИЛ 431410 представляет собой автомобиль с колесной формулой 4х2 с кузовом, имеющим деревянную платформу, усиленную металлическими элементами. Задний и боковые борта – откидные. Предусматривается возможность установки надставных бортов и тента. Кабина цельнометаллическая, трехместная.

Двигатель

ЗИЛ-431410 комплектуется 8-цилиндровым 4-тактным бензиновым двигателем модели «ЗИЛ-508.10», в состав которого входят экономайзер, карбюратор «К-90» и воздушный фильтр типа «ВМ-21». Агрегат имеет жидкостное охлаждение. Водяной насос используется для циркуляции охлаждающей жидкости. В процессе работы газы оказываются в специальном впускном трубопроводе мотора.

Смазка агрегата осуществляется посредством разбрызгивания. Поскольку применяется смазка под давлением, то данная система относится к комбинированной категории. В состав двигателя входит несколько фильтров (для грубой и тонкой очистки), размещенных в одном корпусе. Тонкая очистка функционирует по принципу центрифуги.

Параметры агрегата «ЗИЛ-508.10»:

  • рабочий объем – 6 л;
  • номинальная мощность – 150 л.с.

Расход Топлива

Показатель расхода топлива ЗИЛ-431410 равняется 32,2 л при скорости 80 км/час, 25,8 л – при скорости 60 км/час. Для автопоезда аналогичные параметры составляют 43 л при скорости 80 км/час, 33 л – при скорости 60 км/час. Для автомобиля применяется бензин «А-76». Емкость топливного бака грузовика составляет 170 л.

Динамические характеристики

  • Максимальная скорость, заявленная производителем – 90 км/ч;
  • Максимальная скорость движения в составе автопоезда – 80 км/ч;
  • Время разгона автомобиля до 60 км/ч – 35 сек;
  • Тормозной путь на скорости 60 км/ч – автомобиля 25 м, автопоезда 26,5 м;
  • Максимальный угол подъема – автомобиля 31 град, автопоезда 16 град;
  • Габаритный радиус поворота автомобиля – 8,9 м;
  • Средний показатель расхода топлива – автомобиля 25,8 л, автопоезда 33 л.

Трансмиссия

Механическая, пятиступенчатая коробка передач с синхронизаторами на 2-й, 3-й, 4-й и 5-й передачах обеспечивает движение пятью скоростями вперед и одной назад. Однодисковое фрикционное сцепление с периферийными пружинами имеет механический привод выключения. Два последовательно расположенных карданных вала с опорным подшипником обеспечивают через задний мост привод на спаренные задние колеса. Главная передача либо одинарная гипоидная, либо двойная с косозубой и прямозубой парой.

Ходовая часть

Передняя подвеска собрана на двух полуэллиптических рессорах со скользящими задними концами и оборудована двумя гидравлическими амортизаторами двойного действия. Задняя подвеска имеет пару основных и пару дополнительных рессор. На дисковых колесах устанавливаются шины размером 260R508 с возможностью использования шин ВИ-244. Основная тормозная система барабанного типа с пневматическим приводом на все колеса. Стояночный тормоз имеет пневматический привод. Тормозная система оборудована запасным тормозом, двумя пружинными энергоаккумуляторами, и спиртовым противоконденсатным предохранителем.

Электрооборудование

Система электропитания ЗИЛ 431410 рассчитана на 12 вольт. В качестве источника электроэнергии используется АКБ типа 6СТ-90ЭМ и стартер СТ230-К1. В системе зажигания применяется коммутатор транзисторного типа ТК102-А.

Устройство

Грузовик построен на рамном шасси, оснащенном буксировочными приспособлениями спереди и сзади. Передняя балка моста 2-таврового сечения установлена на рессорах с дополнительными амортизаторами. Рулевой механизм оборудован гидравлическим усилителем. Задний мост оснащен продольными рессорами с дополнительными подрессорниками.

На грузовиках применялась многоконтурная тормозная система (МТП), часть машин шла с 1-контурным приводом. Оба варианта оснащены механизмами барабанного типа, установленными на всех колесах. Подачу сжатого воздуха осуществляет 2-цилиндровый компрессор, установленный на двигателе.

Система МТП состоит из раздельных контуров для переднего и заднего моста. Имеется дополнительный контур для привода стояночного механизма и тормозов прицепа. Для подачи воздуха к прочим потребителям проложена отдельная магистраль. Также установлен контур аварийного растормаживания.

Упрощенные тормоза включают в себя только 1 контур, который воздействует на обе оси. На вторичный вал коробки скоростей установлен барабанный стояночный тормоз. В состав системы входят 2 ресивера, в то время как на машинах с МТП установлены 4 резервуара для воздуха.

Встречаются двигатели с электронным контроллером управления системой холостого хода. Запас топлива находится в 170-литровом баке, установленном на боковине лонжерона рамы. Подача горючего осуществляется механическим насосом. Мотор оборудован 1-дисковым механизмом сцепления, привод управления механический, усилитель конструкцией не предусмотрен.

Система зажигания на грузовиках, собранных после 1990 года, оснащается микропроцессорным контроллером. На силовом агрегате установлены различные датчики, определяющие положение дроссельных заслонок, температуру охлаждающей жидкости и ряд других параметров.

Часть грузовиков оснащалась газобаллонной системой питания. Применялись 2 варианта двигателя с рабочим объемом 6,0 и 7,0 л, которые развивали мощность 120 и 140 л.с. соответственно. Запас газа хранится в 50-литровых баллонах, установленных под грузовой платформой. Имелся небольшой бак для бензина, который использовался как резервное топливо. Существовала версия для работы на сжиженном газе, который находился в 1 или 2 баллонах вместимостью 225 или 117,5 л. Испаритель устанавливался под капотом, в кабине имелись дополнительные контрольные приборы.

В состав трансмиссии входит 5-скоростная механическая коробка передач. На грузовиках встречались задние мосты с главной передачей различной конструкции. Ранние машины оснащены редуктором с конической главной парой и дополнительной цилиндрической передачей. Позднее стал использоваться мост с гипоидной главной парой. Передаточные числа составляют 6,32 и 6,33 соответственно. В конструкции мостов имеется конический дифференциал с 4 сателлитами.

Завод имени Лихачева выпускал специальную северную версию грузовика, допускающую работу при температурах от -60°С. Техника оснащалась доработанным силовым агрегатом и дополнительной тепловой изоляцией кабины. В штатную комплектацию входил предпусковой подогреватель и дополнительный бак, рассчитанный на 170 л топлива. Часть грузовиков оснащалась лебедкой, подключенной к редуктору отбора мощности. Управление механизмом осуществлялось из кабины водителя.

Особенности

Если начать разговор о функциональности и практичности, лучшими транспортными средствами считаются именно телескопического типа рабочие агрегаты. Поскольку метод перемещения стреловой конструкции наиболее простой, и без особых трудностей устанавливается транспортная платформа, даже в наименее доступных и приспособленных для этого местах, таких, как сектор нагромождения электрических кабельных линий или чрезмерная растительность на площади рабочего объекта. Коленчатая автовышка 5 в свою очередь удобна своей мобильностью и чаще всего используется на стройках. Также, именно такие автоподъемники берут в аренду для размещения рекламы на высотных зданиях, очистки и украшения фасадов, постройки и декорации, верхних этажей небоскребов и просто многоэтажных зданий и тому подобной работы.

Даже, несмотря на то, что высота автоподъемника у всех автомобильных вышек варьируема, она обладает определенным нормативным значением. К примеру, восемнадцати метровое устройство имеет функциональную способность поднимать грузовую массу на уровень, равный 18-ти метров. Автовышка 28 допускает осуществление рабочих операций на высоте десятиэтажного уровня.

Двигатель КамАЗ-53229

Автомобили КамАЗ-53229 оснащались собственными двигателями Камского автозавода – КамАЗ-740.11 (Евро-1) и КамАЗ-740.30 (Евро-2). Это восьмицилиндровые V-образные дизельные моторы, с турбонаддувом и промежуточным охлаждением наддувочного воздуха, которые широко применялись на различных моделях камских грузовиков, а также на автобусах ЛиАЗ, ЛАЗ, ПАЗ, КамАЗ, НефАЗ; на комбайнах «Дон» и «Полесье»; промышленных и сельскохозяйственных тракторах; на силовых установках судов и тяжёлых кранов; на стационарных и передвижных дизельных энергоустановках. Эти силовые агрегаты известны своими надёжностью и неприхотливостью.

О технических характеристиках двигателя

  • Рабочий объём – 10,85 литров.
  • Номинальная мощность – 176 кВт (240 л.с.), при частоте вращения коленчатого вала: 2200…2600 об/мин.
  • Максимальный крутящий момент – 834 Н.м (85 кгс.м), при частоте вращения коленчатого вала: 1200…1400 об/мин.
  • Диаметр цилиндра и ход поршня – по 120 мм.
  • Степень сжатия – 16:1.
  • Гарабитные размеры двигателя: длина – 1103 мм, ширина – 908 мм, высота – 965 мм.
  • Масса двигателя в сухом виде (не заправленного смазкой) – 842 кг (КамАЗ-740.11); 865 кг (КамАЗ-740.30).
  • Минимальный удельный расход дизтоплива – 207 г/л.с.*ч.
  • Расход масла на угар – не более 0,3% от расхода горючего.
  • Ресурс мотора – 800 тысяч километров пробега.


Дизели КамАЗ-740.30 комплектовались топливным насосом высокого давления производства немецкой компании Бош, который имеет функции точной дозировки подаваемого дизтоплива, в зависимости от рабочей нагрузки, и определения наиболее оптимального момента впрыска горючего. По своим экологическим параметрам этот вариант классического КамАЗовского двигателя стал соответствовать международным стандартам ЕВРО-2. В стандартной комплектации автомобиль КамАЗ-53229 комплектовался топливным баком на 250 литров. Но в качестве дополнительной опции было возможно получить также более вместительный бак – на 350 литров.

Для беспроблемного пуска мотора в зимнее время силовой агрегат может быть оснащён предпусковым подогревателем.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
