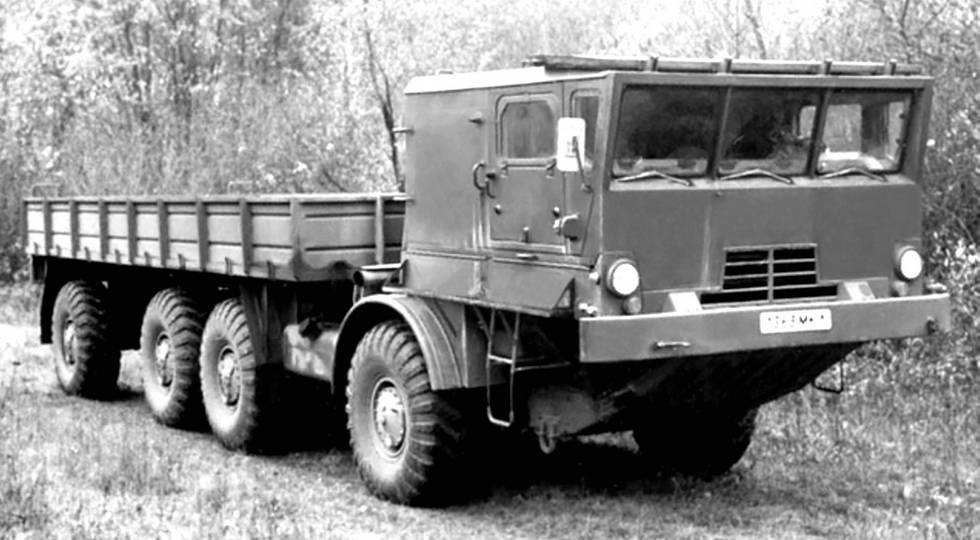

Четырёхосный военный грузовик ЗиЛ-135 8х8

Ходовая часть

Спереди самосвал оснащен зависимой подвеской, состоящей из продольно расположенных полуэллиптических рессор со скользящими торцевыми частями и двух гидравлических телескопических амортизаторов двунаправленного действия.

Сзади конструкторы применили аналогичную конструкцию. Здесь также используются продольно расположенные полуэллиптические рессоры и дополнительные механизмы.

Габаритные размеры

  1. Полная длина – 6370 мм;
  2. Полная ширина – 2420 мм;
  3. Высота по кабине – 2810 мм;
  4. Длина колесной базы – 3800 мм;
  5. Ширина передней колеи – 1930 мм;
  6. Ширина задней колеи – 1850 мм;
  7. Наименьший радиус разворота – 6900 мм;
  8. Клиренс – 230 мм;
  9. Длина грузовой платформы – 2990 мм;
  10. Ширина грузовой платформы – 2270 мм;
  11. Высота бортов – 800 мм.

Технические характеристики

Двигатель

В двух моторных отсеках за кабиной установлены два бензиновых силовых агрегата марок ЗИЛ-375Я и 375Я2. Каждый из них развивает максимальную мощность на выходе в 180 лошадиных сил. Вес одной силовой установки составляет 530 килограмм. Они оснащались предпусковым подогревателем, использующим для работы жидкое топливо. Стоит отметить, что в случае отказа одного из двигателей техника могла продолжить движение на втором. Сами же моторы имеют по восемь цилиндров с V-образной компоновкой.

Характеристики ЗИЛ-375Я:

  1. Рабочий объем – 7 л;
  2. Максимальная мощность – 180 л.с.;
  3. Диаметр цилиндра – 108 мм;
  4. Ход поршня – 95 мм;
  5. Степень сжатия в камере сгорания – 6.5;
  6. Наибольший крутящий момент – 47.5 кгм (при 1800);
  7. Охлаждение – жидкостное.

Особенности конструкции: компоновка, силовая часть

За стеклопластиковой кабиной обтекаемой формы размещены два параллельных бензиновых 180-сильных двигателя ЗИЛ-375Я, весом по 530 кг каждый. Они были оснащены собственными жидкостными предпусковыми подогревателями, системами питания, смазки и охлаждения с продольными боковыми радиаторами и принудительной циркуляцией охлаждающей жидкости.

От обоих силовых агрегатов крутящий момент через два сухих двухдисковых сцепления (с гидроприводом управления от одной педали) и через две 5-ти ступенчатые коробки передач ЯМЗ-204У (как на грузовиках Урал-375) и две одноступенчатые коробки раздаточные подавался на две бортовые системы одноступенчатых конических и цилиндрических колёсных редукторов. Для одновременного управления обеими системами были разработаны специальные синхронизирующие устройства.

Обе пятиступенчатые коробки передач также имели оригинальный дистанционный привод управления от кулисы, установленной в кабине. Привод управления одной из коробок передач в случае отказа ее двигателя мог отключаться.

На моторах ЗИЛ-135ЛМ впервые была применена электронная экранированная система зажигания. Всеми системами допускалась раздельная работа силовых агрегатов; при отказе одного из них грузовик мог уверенно дойти до базы, не сильно теряя при этом в скорости и проходимости.

Блокированный продольный привод колёс каждого борта от своего двигателя состоял из одноступенчатой трёхвальной раздаточной коробки, с возможностью отбора мощности для привода дополнительных агрегатов (генераторов, лебёдки, водометов); 4-х бортовых конических редукторов, связанных между собой в одну линию тремя карданными валами, и 4-нецентральных (с целью увеличении клиренса колёсных цилиндрических редукторов, на опорных осях которых сидели подшипники и ступицы всех ведущих колёс).

Далее за кабиной и двигателями была размещена открытая часть сварной лонжеронной рамы, предназначенной для монтажа специального оборудования. Её монтажная длина равнялась 5200 мм, а погрузочная высота составляла 990 мм.

Рулевое и тормозное управления, электрооборудование

Поворот передних и задних колёс (во взаимно противоположных направлениях) был жёстким образом, кинематически связан между собою системой продольных и поперечных рулевых тяг. Обратимый гидроусилитель руля включал в себя 2 силовых гидроцилиндра, которые питались через общий управляющий золотник от 2-х гидронасосов с раздельным приводом от каждого двигателя. Отказ одного из них не приводил к увеличению усилий на рулевом колесе (уменьшалась только вдвое угловая скорость поворота колёс)

Немаловажно, что при поворотах ЗИЛ-135ЛМ на мягком грунте возникало всего 2 колеи, в то время как у других 4-х осных машин с традиционно управляемой передней парой колёс – три колеи


Гидравлическая часть пневмогидравлического привода рабочих тормозов была выполнена двухконтурной (с двумя пневмоусилителями); стояночные барабанные тормоза с механическим управлением располагались в редукторах передних бортовых передач.

В состав однопроводного экранированного электрооборудования напряжением 24 Вольта входили 4 аккумуляторные батареи, 2 генератора мощностью по 6,5 кВт и 2 стартера по 1,5 кВт. Кабина оборудовалась двумя лобовыми светомаскировочными фарами и левой поисковой фарой.

История создания

К середине 70-х годов 20 века СССР был на вершине своего могущества и влияния. США ушли из Вьетнама, арабы и африканцы вроде бы учились воевать с западными империалистами. Просоветская Индия взорвала атомный заряд и выбила Пакистан из Бангладеш. Мир менялся и с ним менялась мода, включая автомобильную. ЗИЛ-114 и его модификации были хороши, но хотелось не отставать от моды. Лидеры великой страны должны были ездить на машине достойного их статуса. Заодно был бы создан бронированный лимузин. После смерти Сталина у нас их не выпускали. Но стало ясно, что он нужен. С конца 60-х в СССР снова проявился терроризм, было забытый еще при жизни Феликса Дзержинского. А конструкция ЗИЛ-114 не позволяла установить необходимую броню.

И с 1974г. было начато создание нового правительственного лимузина. Изначально хотели его поставить на конвейер в 1977-ом, к 60 летнему юбилею Октябрьской революции. Но не успели – производство наладили в 1978г. Разработан он был самостоятельно советскими специалистами за вычетом дизайна – к нему привлекли британскую фирму Carso.

По роскоши и удобству для пассажиров на задних рядах он догнал Roll-Royse и превзошел американские лимузины. Одновременно, как будто в мире не было нефтяного кризиса, он стал самым длинным легковым автомобилем из выпускаемых тогда. Вес в снаряженном состоянии был 3, 335 т. Но благодаря бензиновому двигателю V8 в 315 л. с и объемом 7, 695 л3 он мог достигать скорости в 190 км/ч. Расход топлива – 22 л/100 км. Машина имела бак объемом 120 литров, в который лили АИ-95, бывший тогда только для машин Гаража Особого Назначения (ГОН). И выдавали его только на правительственных заправках, под названием сорт «Экстра».

Тормоза впервые в Советском Союзе были не только дисковыми, но и вентилируемые на всех колесах. Системы зажигания была дублирована.

ЗИЛы из семейства ЗИЛ-4104 в экспозиции музея завода ЗИЛ в Москве. Индексы модификаций можно увидеть на табличках, на месте номерных знаков.

Изначально его появление было засекречено. Машины имели шильдики ЗИЛ-115. И лишь в 1983 г. было признано его существование. Тогда же был произведен первый его рестайлинг – ЗИЛ-41045, а в 1986г. следующий — ЗИЛ-41047. Существование последнего признали лишь в начале 90-х. Но отличались эти машины лишь внешне. Бронированную версию же (ЗИЛ-4105) запустили на конвейер в 1983г. На тот момент она была самой защищенной из аналогичных автомобилей скрытого бронирования. Машину делали вокруг бронекапсулы производства Курганского машиностроительного завода. Это принципиально отличала его от большинства иностранных аналогов.

Такая технология была возможна лишь в случае мелкосерийного стапельного производства, свойственного именно лимузинам ЗИЛ. От конвейерного там отказались после смерти Сталина. Но именно такое решение обеспечило самую высокую степень защищенности на то время, включая защиту от противотанковых мин. Внешне и конструкцией основных узлов и агрегатов он не отличался от своих стандартных собратьев.

В настоящее время машины данного семейства практически не используется по изначальному предназначению. Последний серийный ЗИЛ-41047 был сделан в 2002 году для президента Казахстана Н. А. Назарбаева.

Особенности «Дельфина»

Технические характеристики ЗИЛ 135 П «Дельфин» впечатляют. Масса этого транспортного средства составляет 12,5 т. При этом грузоподъемность составляет 10 т. Габарит «Дельфина» довольно большие. Длина составляет 14,2 м, а ширина – 3,3 м. Высота транспортного средства – 3,1 м.

«Дельфин» обладает водоизмещающим несущим корпусом, который был изготовлен из стеклопластика полиэфирного типа. Причем из этого материала была выполнена как внутренняя, так и внешняя обшивка. Пространство между этими слоями заполнили пенопластом.

Пространство внутри корпуса разделяется на три отсека. Они изолированы друг от друга. В кабине экипажа предусмотрено место для 4 человек. В грузопассажирском отсеке можно перевозить 22 десантника. Также транспортное средство могло перевозить груз. Вместо пассажиров оно могло принять на борт 10 т веса.

Так как корпус был изготовлен из стеклопластика, можно было не бояться появления коррозии. Особенность корпуса состояла в том, что при рваной пробоине вода не попадала внутрь сплошным потоком. Через пробитое неоднородное стекловолокно жидкость просачивалась струями. Если же подобная пробоина появляется в корпусе из листовой стали, вода проникает внутрь сильным потоком. Водооткачивающие установки практически не справляются с такой скоростью наполнения.

Рассмотрев особенности и модификации такого транспортного средства, как ЗИЛ 135, можно понять, почему его называют легендарным. Это особая техника, которая до сих пор не теряет своей актуальности. Ее применяют во всем мире.

ЗиЛ-135 и Б2

Тестирование первых опытных образов показало главные недостатки и направление к развитию. Грачёв решил, что необходимо пересмотреть концепцию боевых машин с колёсной формулой 8х8. Первый автомобиль ЗиЛ-135 появился в 1958 году. Главной особенностью стала обтекаемая кабина, благодаря которой движение по воде вызывало меньше трудностей.

За кабину поместили два мотора на 130 лошадиных сил каждый. В конструкцию включили бортовую трансмиссию с гидротрансформаторами и цепочки редукторов, которые приводили в действие индивидуальный привод ведущих колёс и два водомёта. Два ГУРа отвечали за поворот задних и передних колёс в разные стороны. Для корректной управляемости поворот обеих пар осуществлялся на один и тот же угол. Вместимость авто — 20-30 пассажиров. По асфальтированной дороге максимальная скорость — 55 км/ч, по воде — 10 км/ч.

Разработка предназначалась для установки различного ракетного оборудования. В процессе проектирования команда инженеров забыла взять в расчёт устойчивость образца при ведении огня с воды. Первые испытания показали, что после пуска ракеты транспорт может перевернуться. Используемые в производстве кабины материалы требовали пересмотра, так как под воздействием газов и пламени она деформировалась.

В 1959 году появились опытные образцы с индексом «Б». Они получили удлинённую платформу, а мощность двигателей снизили до 110 лошадиных сил. Военное руководство отказалось от испытания новых продуктов из-за плохого качества работы с артиллерийской установки на плаву. Предпринималась попытка внедрить опытный образец «Б2», который получил стеклопластиковую кабину, но ему предпочли амфибии со стальными корпусными.

Особенности

ЗИЛ-45065 пользуется большой популярностью в сельских хозяйствах, где зачастую выполняет транспортировку зерновых грузов. Это обусловлено тем, что стандартная грузовая платформа изначально имеет полезный объем в 6 кубометров, однако если установить надставные борта, то он возрастает до 12.5 кубометров. В строительстве этот показатель мало что значит, так как все упирается в первую очередь в грузоподъемность самого грузовика, которая составляет 5300 килограмм. Кроме этого автомобиль может разгружаться в трех направлениях, что присутствует во всех зерновозах.

Казалось бы, сейчас полно современных иностранных аналогов, которые в значительной степени превосходят отечественный грузовик по многим параметрам. Однако повышенный спрос на данную модель объясняется также и такими качествами, как дешевизна, надежность, выносливость, ну и доступность запасных частей. Кроме этого благодаря простой конструкции водитель может самостоятельно произвести какие-либо ремонтные работы, причем даже довольно серьезные. Все это и становится ключевыми факторами при выборе техники для сельскохозяйственных и нужд.

Но одним сельским хозяйством применение данной модели все же не ограничивается. Технику нередко можно встретить при работе в различных сферах, включая строительство каких-либо объектов и вывоз различных материалов.

В качестве силового агрегата для ЗИЛ-45065 был выбран бензиновый восьмицилиндровый двигатель марки ЗИЛ-508.10 с V-образной компоновкой цилиндров. Этот мотор отлично зарекомендовал себя и на многих других грузовиках. Он обладает высокой надежностью, ремонтопригодностью, а также неприхотлив к качеству заливаемого топлива и условиям эксплуатации. Однако с целью повышения экономичности многие владельцы зачастую устанавливают газобаллонное оборудование. Кроме этого можно нередко встретить грузовик с дизельным двигателем марки Д-245. Такой вариант при наличии четырех цилиндров и турбокомпрессора способен развить максимальную мощность на выходе в 100 лошадиных сил. Устанавливают его самостоятельно.

Появление ЗИЛ-135ЛМ и гражданские модификация внедорожного шасси

Новый внедорожный грузовик планировалось использовать не только в армии, но и в обычной гражданской жизни. Несмотря на то, что новинку разработали на московском заводе имени Лихачёва, выпуск планировали наладить на Брянском автомобильном заводе, который в те годы являлся секретным оборонным предприятием. В Брянске должны были освоить выпуск следующих модификаций:

  • Военных шасси;
  • Гражданских тягачей;
  • Трубовозов;
  • Бортовых грузовиков повышенной проходимости для бездорожья.

Было решено наладить производство новых автомобилей ЗИЛ в Брянске, но руководство завода категорически высказалось против автоматической трансмиссии, указывая на то, что завод не в состоянии делать такие коробки передач. В результате появилась новая модель, получившая индекс ЗИЛ-135ЛМ. Именно эта модификация стала на конвейерное производство, и знаменитые комплексы «Ураган» имеют шасси ЗИЛ-135ЛМ.

Брянский автомобильный завод наладил выпуск не только военных моделей. С конвейера сходили и гражданские модификации, но их было очень мало. Именно по этой причине в настоящее время невозможно встретить ЗИЛ-135 на дорогах общего пользования.

Приемники ЗИЛ-132

Наработки, накопленные при разработке ЗИЛ-132, не пропали даром. Про них вспомнили, когда понадобилась грузовая амфибия, способная доставлять космонавтов, которые промахнулись мимо запланированной точки приземления. В 1969 году выпустили всего один плавающий военный грузовик. По воде машина разгонялась до 7-ми км/ч.

1 of 4

ЗИЛ-132Р. Многоцелевой бескопотный грузовик, выпускавшийся с 1974 по 1975 г. Автомобиль оснащался бензиновым двигателем в 165 л. с. Расстояние между колесными осями сократили до 2100 см, а колею, наоборот, расширили до 2075 см. На этой модели впервые в семействе устанавливают полноценную рычажную подвеску и оснащают двухконтурной системой торможения.

ЗИЛ-132Р

1 of 4

ЗИЛ-132РС. Грузовик увидел свет в 1975 г. Предназначалась машина для перевозки сельскохозяйственных грузов. На нем стоял традиционный двигатель от 375 модели, который выдавал 180 л.с. Через год автомобиль переделали в седельный тягач 132РВ, способный тянуть автопоезд массой в 20 тонн.

ЗИЛ-132 РС

1 of 2

Работу над 132 серией то прекращали, то начинали снова. Как почти все в Советском союзе, ЗИЛу 132 пророчили военное будущее. Однако конструкторам никак не удавалось выполнить требования армии – то скорость была недостаточной, то расход бензина слишком высокий. В итоге к 1980 году работы свернули окончательно.

Но в 1992 г про серию снова вспомнили, что обернулось выпуском шасси 132К, на которое поставили передвижной аварийно-спасательный комплекс. Пока это все, но вполне вероятно, что нас ждет продолжение славной истории ЗИЛ-132.

История создания ракетовозов

Семейство вездеходов ЗИЛ-135 с самого начала проектировалось для ракетных комплексов. Однако, при небольшой модернизации, на ракетовоз возможно установить бортовую площадку грузовика для транспортировки десантников.

Первые опытные модели появились во второй половине 50-х годов 20 века. К ним относились автомобили-амфибии 8х8 с цельнометаллическим корпусом в виде плавсредства. Средние мосты были максимально приближены друг к другу, а передний и задний мост стояли на удалении от центральных осей.

Рулевое управление велось колесами передней и задней оси, что способствовало развороту автомобиля практически на месте. Такая схема шасси заслужила право на существование путём длительных испытаний.

Шасси ЗИЛ-135 оснащалось парой шестицилиндровых моторов от ЗИЛ-157 и БТР-152, которые приводили в действие каждую сторону борта.

К тому времени уже начали практиковать оснащение вездехода автоматической трансмиссией гидромеханического типа, что бесспорно добавило конструкции небывалого престижа. Последний прототип плавающего ракетоносца был оснащён стеклопластиковым кузовом.

После череды испытаний, конструкторы пришли к выводу, что пуск ракеты с плавсредства очень опасен. Во-первых, есть большой риск перевернуть или утопить боевой комплекс. Во-вторых, неудачный старт ракеты изуродует корпус транспортного средства и может погубить экипаж. Таким образом, ЗИЛ-135 перешёл в разряд сухопутных ракетоносцев с высокой степенью проходимости.

Предложение об использовании стеклопластика в изготовлении кабины поступило от В.С Цыбина, доцента МВТУ имени Баумана. Согласно его декларации, детали из стеклопластика способны самостоятельно восстанавливаться после высокой температуры при запуске ракеты, что нельзя было сказать о металлической обшивке. Ещё к одним положительным свойствам стеклопластика была менее затратная обработка деталей из него.

Они дали очертания серийных автомобилей. На прототипы установили V-образные моторы последнего поколения с восемью цилиндрами – ЗИЛ-375. Что касается подвески, то она осталась практически без изменений и оси жёстко крепились к раме. Такое решение оказалось ошибочным, и первые же испытания это выявили.

Спустя год, свет увидел последний прототип с обновлённой конструкцией подвески мостов, ему присвоили индекс ЗИЛ-135Л. Конструкторское решение было следующим: передняя и задняя оси соединялись с рамой при помощи диаметральных рычагов и осевых торсионов. А две центральные оси, так и остались жёстко фиксированные к раме.

Изменение конструкции подвески повлекло за собой эволюцию рулевого управления, укрепление несущих лонжеронов, поперечин и сужению каркаса несущей рамы на 18 см.

Последний прототип с литерой «Л» находился в одном шаге от облика серийной модели. Опытный образец успешно прошёл испытания со стартовой установкой 9П113, ракетного комплекса 9К52 «Луна-М» с транспортно-заряжающей машиной 9Т29.

Проходимость по бездорожью военного шасси способствовало разработке гражданских моделей для территорий со сложным рельефом, к этим моделям относятся: бортовые грузовики и тягачи по перевозке труб для газовых станций и нефтедобывающих организаций. Но это случилось несколько позже.

У конструкторов БАЗа был аналогичный проект под индексом БАЗ-930. Но предпочтение было отдано московскому ракетоносцу. Несмотря на более высокий расход топлива «москвича», остальные системы машины показали преимущество перед брянским конкурентом.

Единственное что раздосадовало лихачёвцев, так это то, что брянский производитель отверг освоение изготовления автоматической трансмиссии. Следствием этого решения станет оснащение ракетоносца механическими КПП, и в аббревиатуре вездехода появится литера М (механика). Таким образом, машина получила постоянный индекс ЗИЛ-135ЛМ.

Кроме ракетного комплекса «Луна-М» на шасси ставили систему залпового огня 9К57 «Ураган», вместе с заряжающей машиной 9Т452. Помимо военных единиц, завод производил гражданские модели в малых объёмах: тягачи, пожарные и бортовые грузовики.

Военное предприятие стабильно выпускало ракетоносцы на протяжении 70-80-х годов. Выпуск был прерван в 1993 году по политическим причинам, в год распада СССР. Последний вездеход достроили в 1995 году.

Двигатели ЗИЛ-135ЛМ

За кабиной и примыкающими к ней бензобаками располагался моторный отсек автомобиля, в котором были установлены параллельным образом два карбюраторных V-образных 8-цилиндровых двигателя ЗИЛ-375Я мощностью по 180 лошадиных сил каждый. По бортам моторного отсека было размещено два радиатора системы охлаждения, вентиляторы которых были снабжены приводом каждый от своего двигателя. Последние приводили во вращение также и 2 мощных танковых электрических генератора.

Расположение клапанов в цилиндрах данного двигателя – верхнее. ЗИЛ-375Я использовался, в частности, для установки на грузовики Урал-375, на автобусы ЛиАЗ-677 и их модификации. Выпускается также в тропическом исполнении (ЗИЛ-375Я7Т) – специально для использования в странах с сухим и влажным тропическим климатом.

Технические параметры каждого двигателя ЗИЛ-375Я таковы:

  • Рабочий объём цилиндров – 7 литров (7000 см³);
  • Диаметр цилиндра – 108 мм, ход поршня – 95 мм;
  • Степень сжатия – 6,5.
  • Номинальная мощность, при 3200 мин-1 – 132,4 кВт (180 л.с.);
  • Максимальный крутящий момент, при 1800-2000 мин-1 – 465,8 Н.м (47,5кгс.м);
  • Минимальная частота вращения холостого хода – 400…500 мин-1;
  • Максимальная частота вращения холостого хода – 3450 мин-1;
  • Порядок работы цилиндров:1-5-4-2-6-3-7-8;
  • Допустимые углы кренов двигателя: продольные – 25°, поперечные – 20°.
  • Масса незаправленного смазкой мотора, без КПП – 460 кг.

Модель 135Е и М

Грузовик ЗИЛ 135 разрабатывался на основе нескольких модификаций. Были разработаны сухопутные машины, которые отличались повышенной проходимостью. Они были сконструированы в 1960 году. Эта разработка вобрала все положительные качества предыдущих моделей.

Двигатели в этой модели были взяты от ЗИЛ 375Я. Их суммарная мощность составляет 360 л. с. В кабине помещались водитель и 2 пассажира. В конструкции окон были предусмотрены защитные броневые стенки. Эта модификация применялась для пуска ракет. Поэтому кабина была изготовлена из стеклопластика. Этот материал, как и металл, при нагреве расширялся. Однако пластик не деформировался. Когда температура понижалась, он принимал свою первоначальную форму.

Рассматривая характеристики ЗИЛ 135, стоит отметить, что этот тип транспортного средства был предназначен для ракетного комплекса «Луна». Машина была опробована в боевых условиях. При этом у нее был выявлен серьезный недостаток. Корпус раскачивался при передвижении вокруг средней оси. Исправить недостаток пытались конструкторы, которые установили на машину ограничитель скорости. Однако со временем пришлось смириться с тем, что нецелесообразно использовать для военных действий транспорт, в котором отсутствуют подвески.

На основе представленной модели была разработана модификация ЗИЛ 315К. Она также имела определенные недостатки. Поэтому конструкторы активно работали над моделью 315М. Эта улучшенная версия появилась в 1962 году. Ее применяли для установки ракетного комплекса противокорабельного действия «Луна-М». ЗИЛ 135 М получил несколько иную форму и габариты. Также были предприняты шаги по исправлению ошибок предыдущих версий. В результате получился военный грузовик, максимально приближенный к версии серийного производства.

В новой разработке сократили длину платформы на 1 м. Кабину благодаря этому удалось увеличить. В ней теперь помещалось 5 человек вместе с водителем. Исправление ошибок проводилось вплоть до 1966 года.

Серия МШ

ЗИЛ 135 МШ является модификацией специального назначения. Однако она так и не поступила в серийное производство. Эта модель ЗИЛа была разработана в рамках крупного космического проекта. В советское время был создан космический аппарат под названием Н-1. Его транспортировка должна была проводиться из Самары на космодром Байконур. Это стало серьезной проблемой.

Космическая разработка Н-1 делилась на несколько массивных блоках. Каждая из частей имела массу от 10 т. Оптимальным вариантом стала бы перевозка по железной дороге. Однако стандарты безопасности того времени требовали разделить каждый блок на еще более мелкие части. Это было невозможно. Инженеров проекта это решение не устроило.

Поэтому процедура доставки была разбита на 2 части. Первую из них доставляли баржей до Гурьева. Отсюда требовалась перевозка по суше. Руководитель космического проекта, который отвечал за создание Н-1, не разрешил перевозить созданную конструкцию на транспортном средстве, которое имеет грузоподъемность менее 25 т. При помощи такой грузовой машины же допускалось перевезти третью часть Н-1. Причем на этой части уже было установлено необходимое оборудование.

На базе ЗИЛ 135 был собран пробный образец транспортного средства в 1967 году. Он отличался уникальной конструкцией. Колесная база имела схему 4 х 4 + 2 х 2. Такого прежде в истории автомобилестроения не было. Для передних колес применялись стойки с амортизаторами пневмогидравлического типа. Подобные элементы конструкции применялись на некоторых моделях самолетов. Высота подвески благодаря такой инновации могла меняться.

Минимальный дорожный просвет составлял у этой машины 1 м. В ступицу каждого переднего колеса был установлен электродвигатель. Транспортное средство модификации МШ могло развивать скорость 20 км/ч. Стоит сказать, что из-за перехода руководства проекта МШ к другому ответственному лицу было принято решение, прекратить работы по разработке машины. Н-1 транспортировали другими, более сложными и дорогостоящими методами. Эту разработку отложили.

Технические характеристики серии ЛМ

Особого внимания заслуживают технические характеристики ЗИЛ 135 ЛМ «Ураган». Этот военный вездеход-тягач имеет массу 19,8 т. При этом его грузоподъемность составляет 9 т. Габариты транспортного средства внушительные. Длина составляет 9,27 м, а ширина – 2,8 м. В высоту этот автомобиль-шасси достигает 2,53 м. Дорожный просвет у ЗИЛа 135 «Ураган» составляет 58,9 см. Радиус поворота – 12,5 м.

Двигатель в серии ЛМ установлен карбюраторный. Количество цилиндров – 8 шт. Два мотора марки ЗИЛ-375Я имеют объем по 7 тыс. см³ каждый. Их называют левым и правым. Общая их мощность составляет 360 л. с. Емкость топливного бака также внушительная. Она составляет 520 л. Грузовик может достигать скорости в 65 км/ч.

В брод транспортное средство способно преодолевать реку глубиной 1,2 м. Колесная база равняется 6,3 м, а колея – 2,3 м.

Марка АКБ на ЗИЛе 135 ЛМ может быть 6СТ-140. Также подойдет 12СТ-70. Их установлено в системе 4 штуки.

Заправку проводят при помощи горючего АИ-93. Расход топлива составляет 120 л на 100 км. Если машина передвигается по грунту, этот показатель увеличивается. Он составляет 150 л на 100 км. Запас хода по топливу составляет 600 км. При этом контрольный расход составляет 88 л на 100 км.

Разведывательный комплекс ВР-3 «Рейс»


Пусковая установка СПУ-143 беспилотного разведывательного самолета Ту-143 комплекса «Рейс» на шасси БАЗ-135МБ. 1982 год.
Транспортно-заряжающая машина ТЗМ-143 комплекса «Рейс» на шасси БАЗ-135МБ.

Главной составной частью комплекса воздушной разведки ВР-3 «Рейс» ВВС СССР тактического назначения являлись малогабаритные реактивные дистанционно-пилотируемые летательные аппараты (ДПЛА) многоразового использования с парашютной посадкой. Ещё в середине 1960-х годов к проектированию таких самолетов-разведчиков приступило ОКБ А. Н. Туполева. Основой их развития стало постановление Совета Министров от 30 августа 1968 года о разработке нового беспилотного комплекса тактической разведки «Рейс» и входивших в его состав пусковой установки, самолета Ту-143 и средств обеспечения. Создание комплекса началось с детального проектирования летающего беспилотного разведчика, первый запуск которого состоялся 1 декабря 1970 года. В полном составе комплекс появился в 1972 году, затем в течение четырех лет проходил государственные испытания. В производство он поступил в 1975 году, а через год был принят на вооружение.

Для запуска самолета служила пусковая установка СПУ-143, представлявшая собой укороченный цилиндрический 9-метровый ТПК с углом возвышения 15º, нижней V-образной частью и двумя герметично закрывавшимися крышками. Из него по специальным направляющим запускали самолет-разведчик Ту-143 длиной 8060 мм. и стартовой массой 1230 кг. Он развивал максимальную скорость 925 км/час и мог осуществлять воздушную разведку на дальности 170 – 180 км. и на минимальной высоте 100 м. Для его перевозки из хранилища и перегрузки на СПУ служила транспортно-заряжающая машина ТЗМ-143, смонтированная на шасси 135МБ с открытой безбортовой платформой и собственным трёхсекционным гидравлическим краном-манипулятором. Помимо своих основных транспортно-перегрузочных функций она служила своеобразным поисково-спасательным автомобилем для обнаружения, погрузки на свою платформу и возращения ДПЛА, вернувшихся с задания.

Первая система «Рейс» находилась в производстве до 1989 года. Комплекс служил в основном в Советской Армии, но в нескольких экземплярах поступил в вооруженные силы Чехословакии, Румынии и Сирии.

Модификации серии Л

Стоит отметить, что в советское время БАЗ в Брянске являлся секретным предприятием оборонного комплекса. Кроме ЗИЛа здесь предлагали собственную разработку БАЗ-930. Однако он значительно уступал ЗИЛу. Разработка Брянского автомобильного завода потребляла больше бензина. Поэтому получила развитие именно модификация ЗИЛ 135 ЛМ. «Ураган» и «Луна-М» устанавливались на шасси именно этого транспортного средства. Стабильный выпуск этого автомобиля производился в 70-80 гг. В 1993 году из-за распада СССР производство модификации ЛМ прекратили.

Для ЗИЛ 135 ЛМ «Ураган» комплектовали заряжающей машиной. Разработки, которые были применены при создании этой модели, до сих пор не теряют своей актуальности. Эти модификации до сих пор применяют в разных странах мира. Это армейский грузовой транспорт.

В настоящее время стали редкостью гражданские разновидности серии ЛМ. Эти транспортные средства выпускали в значительно меньшем количестве. Сегодня гражданские ЗИЛы этой модели можно встретить в музее. Они работали на промышленных предприятиях, перевозили различные грузы.

ЗИЛ-135Л/ЛМ/ЛМП

ЗИЛ-135ЛМ
ПроизводительСССР СССР, Завод имени Лихачёва
Колёсная формула8 × 8 / 4 (первая и последняя оси)
Масса19800 кг
Грузоподъёмность9000 кг
Ширина × Высота2800×2530 мм
Дорожный просвет589 мм
Тип двигателякарбюраторный, верхнеклапанный,V8
Модель двигателя2хЗИЛ-375Я
Количество цилиндров8
Объём2×7000 см³
Мощность двигателя360 л.с. (264.6 кВт)
Ёмкость топливного бака520 л
Радиус поворота12,5 м
ЗИЛ-135ЛМ на Викискладе

Пусковая установка 9П113 на базе ЗИЛ-135ЛМ ракетного комплекса 9К52 «Луна-М»ЗИЛ-135ЛМ

— колёсный неплавающий вездеход. Производился на Брянском автозаводе (БАЗ). Был спешно разработан на базе модели ЗИЛ-135Л и отличался от неё заменой сложной автоматической коробки передач на механическую, откуда и появилась буква «М» в названии. Создатель семейства машин Виталий Грачёв был категорически против такого решения, называя его «шагом назад», но выпускать гидромеханические КПП Брянский автозавод не имел возможности (по одной из версий, это был знак протеста после отмены производства собственной разработки БАЗ-930), и машина с МКПП пошла в серию, став в итоге самой массовой в семействе.

Механические коробки передач существенно ухудшили многие характеристики машины. Гидротрансформаторы в исходной версии машины хорошо компенсировали разницу в моментно-скоростных характеристиках двигателей левого и правого бортов. В случае механической трансмиссии такой возможности не было, и для обеспечения приемлемых ездовых характеристик приходилось выполнять сложные регулировки карбюраторов и приборов зажигания моторов левого и правого бортов с целью обеспечения их синхронной работы, особенно на переходных режимах. Большую сложность представляла регулировка двух сцеплений на синхронную работу. На практике, особенно в период боевой работы, добиться всего этого было чрезвычайно сложно. В итоге силовые агрегаты большинства машин работали несинхронно: двигатель одного из бортов был «ведущим» (развивал избыточную мощность), а второго — «ведомым» (развивал недостаточную мощность), что приводило к их преждевременному износу. При этом «ведущий» двигатель изнашивался за счёт перегрузки, а «ведомый», который по сути тормозил «ведущего», изнашивался ещё быстрее за счёт смывания масла со стенок цилиндров несгоревшим бензином. При трогании с места машина за счёт несинхронной работы двигателей и сцеплений часто ощутимо поворачивалась, что приводило к падению во время движения по узким мостам и въезде на железнодорожные платформы.

Недостатки машины с механической трансмиссией в полной мере проявились во время боевых действий в Афганистане. Так как на тот момент это было единственное шасси для РЗСО «Ураган», предпринимались попытки улучшить характеристики уже имевшихся в строю машин за счёт установки вместо двух бензиновых силовых агрегатов одного дизельного двигателя ЯМЗ-240, КамАЗ-740 или 1Д12 (с гидромеханической передачей) с КПП и межбортовым дифференциалом. Однако дифференциал, обслуживающий сразу четыре моста, получился громоздким, тяжёлым и ненадёжным. Стало очевидно, что машина с такой схемой трансмиссии свой век отжила, и в дальнейшем Брянский автозавод реализовывал уже другие схемы привода.

Технические характеристики

  • Колея, мм — 2300
  • База, мм — 6300
  • Снаряжённая масса, кг — 10500
  • Крутящий момент, кгм (об/мин.) — 2×47,5 (1800)
  • Преодолеваемые препятствия: траншея — 3,6 м
  • вертикальная стенка — 0,9 м
  • брод — 1,3 м
