Винтовка Мосина — верная подруга русского солдата

Устройство

Схема работы винтовки Мосина базирована на последующем принципе:

  1. Запирание ствола производится на два боевых упора продольно-скользящим поворотным затвором за ствольную коробку. Упоры находятся в фронтальной части затвора, они в запертом состоянии размещены в горизонтальной плоскости.
  2. Взведение ударника, также постановка его на боевой взвод производится при открытии затвора.
  3. Механизм затвора по конструкции обычный. Ручка перезаряжания находится посреди затвора.
  4. Заместо предохранителя применяется головка курка (ударника), расположенная сзади затвора.
  5. Затвор из ствольной коробки просто вынимается без помощи инструмента.
  6. Магазин коробчатый, с однорядным расположением патронов, неотъемный. Благодаря тому, что нижняя крышка магазина откидная производится очистка магазина и резвое разряжание. Снаряжение магазина — по одному патрону при открытом затворе через верхнее окно ствольной коробки или из пластинчатых обойм на 5 патронов.
  7. В силу особенностей магазина в конструкции имеется особая деталь – отсечка, которая перекрывает в магазине 2-ой и нижние патроны при подаче верхнего в ствол.
  8. Механизм подразумевает отключение отсечки, если затвор на сто процентов закрыт, это дает возможность подняться следующему патрону на линию подачи.

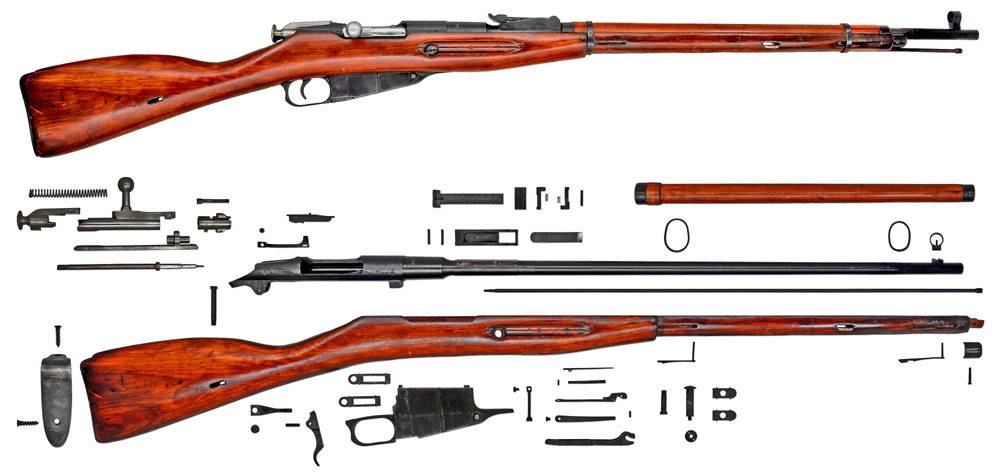

Разборка винтовки ввиду ее технологичности не представляла проблем.

Кучность боя и эффективность огня

Винтовки обр. 1891 и 1891/30 года являлись высокоточным оружием, позволяющим уверенно поражать одиночную цель на дистанции до 400 м, снайпером с использованием оптики — до 800 м; групповую — на дистанции до 800 м.

В 1946 году старший сержант Немцев разработал метод скоростной стрельбы из винтовки. На полигоне Рязанского пехотного училища он сумел произвести из винтовки 53 прицельных выстрела в минуту с дистанции 100 метров по грудной мишени, поразив её 52 пулями. В дальнейшем метод скоростной стрельбы Немцева получил распространение в войсках.

Снайперские винтовки Мосина довоенного производства отличались изумительным, по меркам своего времени, качеством боя, во многом благодаря стволу с чоком (сужением канала от казны к дульному срезу), с разницей в диаметрах у казенной и дульной частей в 2-3 %. При выстреле из такого ствола пуля дополнительно обжимается, что не позволяет ей «гулять» по каналу ствола.

Изобретатель «трехлинейки»

История сотворения «трехлинейки» была сложный. В разработке наилучшей магазинной винтовки мира приняли роль несколько конструкторов, но самый значимый вклад занес Сергей Иванович Мосин. История была почти во всем не справедлива к нему, ведь его винтовка при его жизни не носила имени Мосина, это очень разочаровывало конструктора.

Изобретатель Мосин родился в Воронежской области в селе Рамонь. Он закончил военное и артиллерийское училище, академию артиллерии. В 1875 г. он становится начальником инструментальной мастерской оружейного завода в Туле. К 1880 году он уже разрабатывал однозарядные винтовки и являлся знатоком оружейного дела. В 1894 году он становится начальником Сестрорецкого оружейного завода.

«За каждым выстрелом кто-то сваливался…»

Вскоре… венгры пошли в атаку на высоту. Двигаясь вверх по крутому склону, они вели непрерывный огонь из автоматов разрывными пулями, ввиду чего треск стоял везде…Тимофей Иванович (Кожевников — охранник генерала), который сосредоточенно распихивал по карманам обоймы патронов, буркнул: «А-а, детские игрушки. Хотят панику создать треском своих пулек».

Потом обратился ко мне: «Разрешите пойти в траншею — помочь. Там сейчас каждый человек нужен. А здесь делать нечего. Если они залезут в траншею, то тогда моя охрана мало пользы Вам принесет».

Мы вышли. Кожевников уверенно повел меня… Через несколько минут венгры поднялись и пошли вверх по склону.

— Ну вот, что вам делать с вашим автоматом. До противника не менее 200 метров. Только неучи и трусы стреляют из автомата на такое расстояние, а я из своей винтовки вот того офицерика сейчас сниму.

— И не успел я как следует рассмотреть фигуру, на которую он указывал, как она свалилась.

«А теперь вот этого… и вот этого… и еще этого…» За каждым выстрелом кто-то сваливался. Вставляя новую обойму, он как важнейший секрет сообщил мне: «Не успею дострелять эту обойму, как та часть цепи, что я обстреливаю, заляжет. Редкий винтовочный огонь без промаха нагоняет панический страх». И действительно, вторая обойма положила значительный участок цепи. Офицеры бегали вдоль нее, кричали, поднимали людей, но пошла в дело третья обойма, и начали падать эти офицеры. Весь участок цепи, находящейся в зоне обстрела винтовки Кожевникова, вжался и землю.

— Сколько же вы, Тимофей Иванович, наделали сегодня вдов и сирот, — раздумчиво произнес я.
— А ни одного.
— Как так?
— А я их не убиваю. Я только подстреливаю. В ногу, в руку, в плечо.

Лыжник Трунов, участник боев с белофиннами, вступил добровольцем в Народное ополчение.

Эх, бей винтовка, метко, ловко,Без пощады по врагу


Трёхлинеечка родная,
До чего ж, ты, хороша!
Как беру, тебя, я в руки —
Загорается душа.
Как примкнёшь к любимой штык
Враг от страха побежит!
За цевьё её как взял —
Словно девушку обнял.

***

Я других таких не знаю,
Не найдёшь средь бела дня
Расхорошая, родная
Есть подружка у меня.
Хороша у ней сноровка,
Эх, подружка у стрелка
Наша русская винтовка
Немца бьёт наверняка!

https://youtube.com/watch?v=R0KA4fmrU58

В материале использованы фотографии и инфографика РИА Новости/ria.ru, ТАСС, Wikipedia, журнала «Родина»

История создания

В 1989 году Сергеем Ивановичем Мосиным была предложена магазинная система калибром 7,62 мм, созданную на базе его однозарядной винтовки. У последней без особых изменений были взяты затворная группа и ствольная коробка, при этом добавился магазин, по конструкции напоминающий магазин винтовки Манлихера.

С отечественной разработкой на испытаниях конкурировала бельгийская система Леона Нагана, оказавшаяся лучше, но более дорогостоящей и трудозатратной в производстве, а также дающей в 2 раза большее число осечек.

В конце испытаний комиссия решила начать поставки в русскую армию винтовки Мосина, оснащённую 5 зарядным магазином Нагана.

Конструкция и принцип действия

Ствол

Ствол винтовки Мосина нарезной, имеет 4 нареза, у ранних образцов винтовки трапецеидальной, у более поздних прямоугольной формы. Калибр ствола по полям 7,62 мм, или 3 русских линии, отсюда название винтовки трехлинейка. Калибр по нарезам 7,94-7,96 мм.

В задней части ствола расположен патронник и пенек с резьбой с помощью которого крепиться ствольная коробка. Над патронником расположено заводское клеймо, по которому можно определить изготовителя винтовки и год ее производства.

Магазинная коробка и отсечка-отражатель

Магазин винтовки Мосина вмещает 4 патрона, расположенные в один ряд. Патроны располагаются в магазине таким образом, чтобы их закраины не мешали подаче патронов, по современным нормам магазин имеет необычную форму.

Особенностью магазина винтовки Мосина является наличие специальной отсечки-отражателя, которая отделяет патроны в магазине от патрона в канале ствола. Благодаря отсечке-отражателю не происходит задержек при подаче патронов, патроны не зацепляются закраинами друг за друга, а также она является отражателем для стрелянных гильз.

Отсечка-отражатель является ключевой деталью винтовки, она была внесена в ее конструкцию самим Мосиным, именно ей винтовка обязана своей безотказностью. Хотя отсечка-отражатель внесена в конструкцию винтовки из-за использования устаревших патронов с закраиной (рантом).

Спусковой механизм

Спусковой механизм винтовки Мосина состоит из следующих деталей:

  • Спусковой крючок
  • Спусковая пружина, выполняющая роль шептала
  • Винт
  • Шпилька

Спуск винтовки длинный, тугой, без так называемого предупреждения, то есть ход спускового крючка не разделен на две части, с разным спусковым усилием.

Затвор

Затвор винтовки Мосина состоит из следующих частей:

  • Стебель затвора с гребнем и рукояткой
  • Боевая личинка
  • Выбрасыватель
  • Курок
  • Ударник
  • Боевая пружина (витая, цилиндрическая)
  • Соединительная планка

Сжатие боевой пружины происходит при отпирании затвора поворотом рукояти. При запирании затвора ударник упирается в шептало. Ударник винтовки Мосина можно взвести при закрытом затворе, для этого нужно отвести назад курок (наконечник, навинченный на хвостовик ударника). Для того чтобы поставить винтовку на предохранитель, нужно отвести курок назад до упора и повернуть его против часовой стрелки.

Ложа, ствольная накладка

Ложа винтовки Мосина цельная, изготавливалась из березы или ореха. Шейка ложи прямая, такая форма ложи удобнее для штыкового боя, но менее удобна при стрельбе, чем полупистолетная.

У большинства винтовок Мосина ствол сверху прикрывает деревянная ствольная накладка, которая предохраняет ствол от повреждений, а руку стрелка от ожога.
Ложа и ствольная накладка крепятся к винтовке с помощью двух винтов и двух ложевых колец.

Прицельные приспособления

Изначально винтовка Мосина оснащалась открытыми прицельными приспособлениями состоящими из мушки и целика.

Прицел винтовки Мосина образца 1891 года ступенчатый, на винтовке образца 1891/30 годов секторный. Ступенчатый прицел состоит из двух целиков: первый используется при стрельбе на дистанции 400, 600, 800, 1 000 и 1 200 шагов, для использования второго нужно поднять прицельную планку в вертикальное положение, он позволяет вести огонь на дистанции от 1300 до 3200 шагов.

Секторный прицел имеет всего один целик, который может быть установлен в любое положение от 50 до 2000 метров с шагом 50 метров.

Мушка расположена у дульного среза ствола, у винтовки Мосина образца 1891/30 годов получила кольцевой намушник.

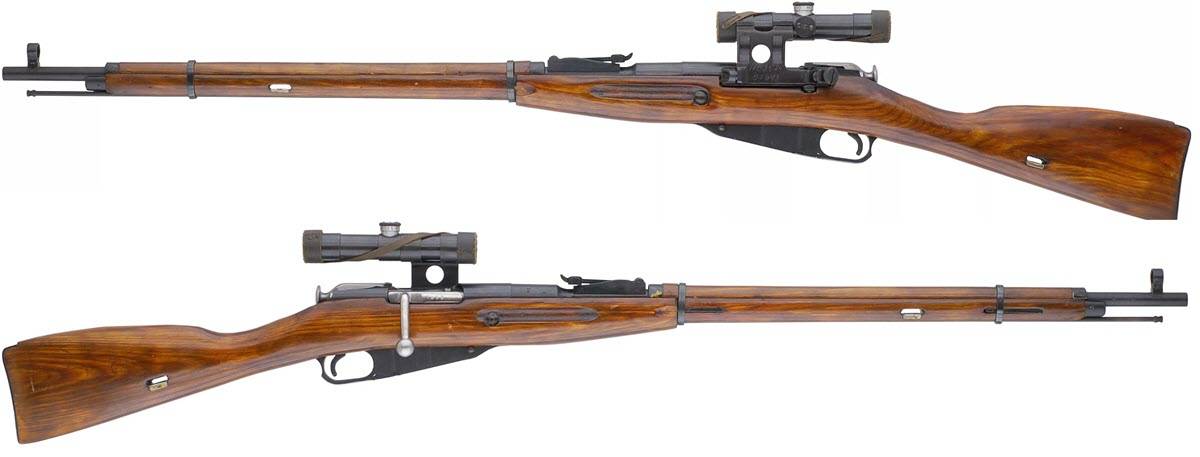

C 1932 началось производство винтовки Мосина в снайперском исполнении, на них устанавливались оптические прицелы ПЕ, ПБ, и ПУ. Они давали 3,5-кратное увеличение и обладали приемлемой точностью и кучностью боя. Оптические прицелы ПЕ, ПБ, и ПУ устанавливались не только на винтовки Мосина снайперского исполнения, но и на обычные.

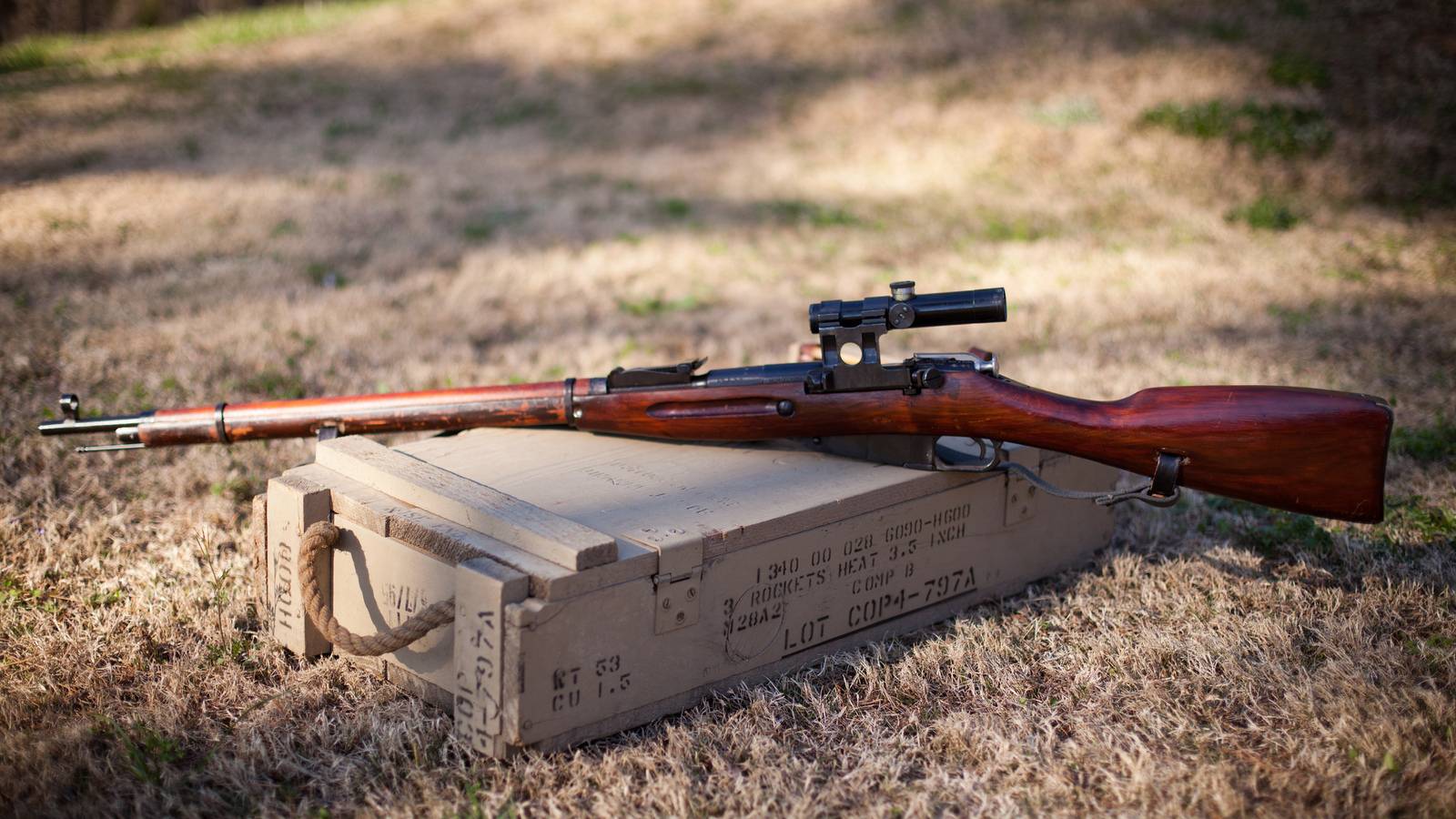

Винтовка Мосина с оптическим прицелом стала настоящей классикой Великой отечественной войны.

Штык

Винтовка Мосина оснащалась штыком, предназначенным для поражения противника в рукопашном бою. Винтовка пристреливалась со штыком, то есть при стрельбе он должен быть примкнут, иначе точка попадания сильно смещалась и попасть из винтовки без штыка, особенно с большого расстояния было весьма проблематично.

Штык должен был находиться на винтовке постоянно: при хранении, на марше, исключение при передвижении на железнодорожном или автомобильном транспорте.

Принадлежности к винтовке

Каждая винтовка Мосина шла с комплектом принадлежностей, в который входили:

  • Протирка
  • Отвертка
  • Дульная накладка для чистки ствола
  • Шомпольная муфта
  • Шпилька
  • Щетинный ершик
  • Масленка с двумя отделениями (для раствора чистки стволов и масла)
  • Ружейный ремень

Достоинства и недостатки

Благодаря тому, что винтовка Мосина обладает огромным количеством преимуществ, она до сих пор пользуется популярностью среди любителей охотничьего промысла. Вот лишь те моменты, которые упоминаются чаще других:

  1. Высокая мощность патрона. Сравнить ее можно с боеприпасом калибра .30-06. Благодаря этому оружие идеально подойдет для охоты на лося, вепря, волка и даже взрослого медведя. Вероятность оставить после себя подранок крайне невелика, особенно если стрелять по уязвимым частям тела.
  2. Хорошая кучность боя и точность. Советские солдаты не зря вооружали винтовкой Мосина своих снайперов. Оружие способно попасть точно в цель даже с расстояния в 1,5 километра. Разброс пуль на дистанции в 100 метров составляет не более 2 см, что невероятно мало даже для нарезного оружия.
  3. Огромный ресурс ствола и затворной рамы. Русское оружие производилось на совесть и для людей. Это значит, что карабином, который был приобретен еще в позапрошлом веке, смогут успешно пользоваться и представители современного поколения охотников. Самое главное — не пренебрегать правилами по уходу.
  4. Безотказность механизмов. Карабин Мосина может быть использован в любых климатических условиях. Это не пустые заявления производителя, а обоснованный факт. Во время ВОВ советские снайперы могли успешно отстреливать вражеских офицеров даже в условиях лютого холода (около –50 градусов по Цельсию).
  5. Надежная и простая конструкция. Сложно найти еще одну винтовку, которая отличается такой же незамысловатостью. Провести полную разборку винтовки не составит труда даже неопытному охотнику. А вероятность того, что пружины УСМ растянутся или боек выйдет из строя, остается крайне ничтожной.

  1. Довольно большая скорострельность. Далеко не все современные ружья способны стрелять со скоростью 1 патрон в секунду. При этом перезарядка карабина также не потребует особых временных затрат. Такой показатель будет полезен как для любителей охотничьего промысла, так и для тех, кто предпочитает тренировочную стрельбу.

Не стоит забывать, что винтовка Мосина была выпущена более века назад. Этот факт не мог не отразиться на количестве отрицательных сторон. Вот краткое описание тех моментов, над которыми стоит задуматься перед покупкой:

  • устаревший патрон с закраиной — есть аналоги и с лучшими техническими характеристиками;
  • довольно чувствительная отсечка-отражатель — может время от времени выходить из строя;
  • горизонтальное расположение личинки и упоров затвора — страдает кучность боя;
  • длинный и тяжелый спуск, без «предупреждения» — привыкнуть будет довольно сложно;
  • длинный штык на оригинальных версиях — в современных условиях от него нет никакого толку;
  • неудобная рукоять затвора — она просто мешает быстрой перезарядке патрона;
  • неудобный в использовании предохранитель — приходится активировать его самостоятельно;
  • отсутствие выбора боеприпасов, заточенных под охоту — все-таки 7,62x54R — военный патрон;

Винтовка Мосина с патронами 7,62x54R

  • сложность установки хорошей оптики — изначально винтовка не была заточена под это;
  • необходимость подгона кронштейна под современный прицел — лишние затраты на тюнинг;
  • прямая шейка приклада не удобна для стрельбы навскидку — заточена под штыковой бой;
  • дерево приклада из низкого качества — со временем появляются трещины.

Недостатков насчитывается немало. Но все же это винтовка Мосина — легендарное оружие, которое принимало участие в двух мировых войнах и бессчетном количестве вооруженных конфликтов. Неужели карабину нельзя простить тот факт, что он слегка устаревает?

Мосин, Менделеев, Роговцев и примкнувший к ним Наган

На Балканах в конце позапрошлого века русская армия всё ещё воевала с «берданками» – однозарядными винтовками, разработанными американским полковником Хайремом Берданом, когда на западе уже экспериментировали с магазинными многозарядными винтовками. И наконец, в 1887 году, выполняя задачу Главного артиллерийского управления, начальник инструментальной мастерской Тульского оружейного завода штабс-капитан Сергей Иванович Мосин создаёт винтовку с реечным магазином в прикладе, первоначально на 8, позднее на 12 патронов. К тому времени за плечами офицера уже была Михайловская артиллерийская академия, которую он окончил с золотой медалью.

Образец многозарядной винтовки штабс-капитана Сергея Мосина, представленный в 1889 году на суд специальной комиссии, соперничал с винтовкой бельгийца Леона Нагана. На войсковых испытаниях осенью 1890 года боевой экзамен держали 300 винтовок Мосина и 300 винтовок Нагана. В ходе стрельб винтовки Мосина дали 217 задержек при подаче патронов из магазина, а Нагана втрое больше. Испытания показали, что русская винтовка, хоть и уступает бельгийской в тонкости исполнения и дизайне, имеет преимущество в надёжности и простоте изготовления. Однако в итоге образец Мосина был принят лишь за основу. В него необходимо было внести доработки как из конструкции Нагана, так и предложенные специалистами, входившими в состав комиссии.

Фото из архива
В 1887 году начальник инструментальной мастерской Тульского оружейного завода штабс-капитан Сергей Иванович Мосин создаёт винтовку с реечным магазином в прикладе, первоначально на 8, позднее на 12 патронов.

Военный министр Пётр Ванновский, представляя окончательный вариант на утверждение императору, писал: «В изготовляемом новом образце имеются части, предложенные полковником Роговцевым, комиссией генерал-лейтенанта Чагина, капитаном Мосиным и оружейником Наганом, так что целесообразно дать выработанному образцу наименование: русская 3-линейная винтовка образца 1891 года». Александр III высказался более лапидарно – «трёхлинейная винтовка образца 1891 года». На вооружение русской армии «трёхлинейка» была официально принята 16 апреля 1891 года.

Интересный исторический ракурс. Сведения о новой русской винтовке быстро проникли за границу. Русский военный агент в Лондоне сообщал в Петербург, что английской разведке удалось достать винтовку образца 1891 года, и теперь её в Британии тщательно изучают. Желание принять на вооружение трёхлинейку выразило военное министерство США, а правительство Сербии просило разрешения заказать изготовление русских винтовок для своей армии на французских заводах.

wikipedia.org
Здание главного корпуса Тульского Императора Петра Великого оружейного завода. Празднования в 1912 году по поводу 200-летия существования завода.

Сергей Иванович Мосин не был обойдён чинами и наградами, но переживал, что его винтовка не носила его имя. К слову, по предложению военного министра Мосину выдали премию в 30 тысяч рублей, а Нагану, видимо, как иностранцу – 200 тысяч. Имя Мосина окончательно закрепилось в названии винтовки только к началу 1920-х годов прошлого века. К сожалению, великий русский оружейник до этого времени не дожил, умер в 1902 году от воспаления лёгких.

Простота в производстве, высокие баллистические характеристики и надёжность в обращении обеспечили винтовке Мосина завидную долговечность и сделали её самым массовым отечественным стрелковым оружием первой половины XX века.

Производство винтовок в императорской России началось в 1892 году на Тульском, Ижевском и Сестрорецком оружейных заводах и, поскольку мощностей не хватало, на французском оружейном заводе в городе Шательро.

Пневматическая версия винтовки Мосина

С развитием технологий на основании винтовки Мосина был создано и ее пневматический образец. Он является достаточно популярным в наши дни, как в свое время была популярна винтовка Мосина. Пневматическая копия в основном выпускается именно как обрез винтовки Мосина, ее еще называют пневматическим пистолетом. По мнению производителей, достаточно только взять в руку этот ствол, и вы не захотите с ним расставаться, ведь это легенда – винтовка Мосина. Фото обреза вы можете увидеть чуть ниже. Такое оружие приобрести намного проще, чем огнестрельное, с ним легко справиться и несложно хранить. Существуют различные модификации винтовки. Одни способны стрелять только маленькими шариками, другие предназначаются для более серьезного патрона, к примеру, с дробью, которую используют при охоте. Существуют и пневматические варианты винтовки для спортивной стрельбы. Каждый вид оружия интересен по-своему, но можно говорить с уверенностью, что все они часто используются в наши дни, поскольку имеют простую и очень удобную в использовании конструкцию.

Плюсы и минусы

У винтовки Мосина были ярко выраженные плюсы в виде дешевизны и простоты производства, прочности, неприхотливости к обслуживанию и нетребовательности к обучению солдат.

При этом имелись и недостатки, в основном из-за устаревшей конструкции, разработанной еще в XIX веке. Например, неудобный затвор затруднял перезарядку и доставлял неудобства при переноске.

Многие годы с СССР пропагандировали винтовку Мосина как наилучшую в своём классе, превосходящую зарубежные аналоги. В чём-то история создания похожа на советский танк Т-34, в котором эргономика и удобство уступали первое место технологичности и массовости производства, его дешевизне.

Винтовка Мосина в 20 веке

К началу Первой Мировой войны на вооружении Российской Царской армии было около 4 520 000 винтовок системы Мосина-Нагана. Винтовки производились в трёх модификациях, тактико-технические характеристики которых практически не отличались:

  • Пехотная винтовка, длина которой составляла 173,4 сантиметров со штыком. Ствол винтовки в пехотном варианте был длиной в 800 мм;
  • Драгунская или укороченная винтовка длиной в 165,5 см (со штыком);
  • Казачий карабин длиной 101,6 см.

За время войны военная промышленность царской России изготовила ещё около 3 286 000 «трёхлинеек».

Так как оружия во время войны не хватало, царское правительство было вынуждено закупать его за границей. Например, в США было заказано 1 500 000 винтовок Remington и Westinghouse, многие из которых так и не покинули приделов Америки, так как революция в России сделала все сделки с царским правительством недействительными.

После полного установления советской власти на территории России, царские винтовки Мосина было решено модернизировать. Для этого в 1924 году был создан специальный комитет по модернизации. В результате его заседаний было решено оставить драгунский вариант винтовки, как наиболее совершенный. Чертежи винтовки Мосина после модернизации были отправлены на производство для выпуска. Хотя данная винтовка была модернизирована, аналоги в ряде европейских стран давно уже превосходили её по ряду ТТХ. В связи с тем, что в 20-30 годы ставки делались на развитие пулемётов и пистолетов-пулемётов, винтовки Мосина решили оставить на вооружении без особых изменений.

Снайперскими «Мосинками» были вооружены не только снайперы СССР, их активно использовали финны, так как устройство этой винтовки было простым и безотказным. В настоящее время снайперские винтовки Мосина чрезвычайно ценятся в среде профессиональных охотников и коллекционеров оружия. Особенной ценностью обладают «именные» винтовки, которыми награждали лучших снайперов СССР. Для тех коллекционеров, которые не могут достать настоящую снайперскую винтовку Мосина, мастерами вытачивается винтовка Мосина из дерева, которая внешне ничем не отличается от оригинала.

В 1938 году был модернизирован и карабин образца 1907 года. Его длина была немного увеличена (на 5 мм), а дальность прицельной стрельбы из него достигала 1 000 метров. Это оружие предназначалось для артиллеристов, связистов и прочих подобных родов войск, которым оружие нужно было для самообороны.

Варианты модернизации винтовки

Как уже говорилось ранее, винтовка Мосина (фото ее можно увидеть снизу) была принята на вооружение в 1891 году. Ее главной особенностью являлась простота и удобство в использовании, разбиралась она легко и без всяких инструментов. Штык винтовки Мосина служил хорошим и надежным оружием в ближнем бою В 1910 году у нее появилась новая прицельная рамка (предложил В. П. Коновалов). Это изменение было вызвано переходом ранее на остроконечные пули, траектория полета которых немного отличалась от траектории тупоконечных пуль.

Красная Армия использовала только один тип винтовки – драгунскую. После нескольких изменений, уже в 1930 году, ее начали называть образцом 1891-1930 годов. Винтовка стала удобнее, а ее производство намного упростилось. Во-первых, появился намушник, во-вторых, изменилась форма самой мушки, что облегчило процесс прицельной стрельбы. Благодаря тому что ствольную коробку начали производить круглой (ранее она была граненной), а отсечку-отражатель собирали из двух деталей, технология производства упростилась.

В 1931 году винтовку Мосина получили и советские снайперы. Она отличалась, естественно, наличием оптического прицела, отогнутой рукояткой затвора, улучшенной обработкой канала ствола. Последняя модификация этого оружия – карабин 1944 года. Но и сегодня винтовка конструкции Мосина не сошла со сцены: многие конструкторы как в России, так и за рубежом продолжают модификацию этого оружия. К примеру, финны в 90-х годах ХХ века выпустили снайперскую винтовку SSG-96, за основу которой была взята именно трехлинейка. Кстати, некоторые варианты этого оружия и сегодня считаются одними из лучших в мире.
