Почти пушка
Миномёт — вооружение пехоты, в том числе и восьмидесятидвухмиллиметровый. Но вот «Василёк» всё-таки ближе к вооружению артиллерийскому. Боевая скорострельность высокого значения, возможность вести настильный огонь и бороться с бронированными целями, выполняя огневую поддержку, — всё это говорит об артиллерийской принадлежности «Василька». Обычно миномёт 2Б9 установлен на лёгкий колёсный лафет, как лёгкая полевая пушка. Лафет оснащён поддоном и станинами. В его середине — вращающийся ствол.
Также роднит этот миномёт с пушкой способ вести огонь. Во-первых, он может быть навесным — как миномёт, по крутой траектории, а во-вторых — автоматическим по настильной траектории (так лёгкая противотанковая пушка стреляет). Также имеется и прицел прямой наводки. Заряжается с дула тремя различными типами метательных снарядов, а с казённой части только унифицированным зарядом. Итак, конструкция «Василька» по большей части похожа на артиллерийское орудие, во всяком случае — многое выполнено по тем же схемам.
Эти «Сани» ездят сами
Уже на Великой Отечественной для повышения мобильности артиллерийских подразделений миномёты устанавливались на грузовики и в коляски мотоциклов. Сейчас на вооружении нашей армии стоят 120-мм модернизированные возимые миномётные комплексы 2С12А «Сани».
Предназначенные для поражения живой силы и огневых средств противника в инженерных сооружениях и на труднодоступной местности, эти миномёты могут быть предельно быстро переброшены в бою на любое направление. «Сани» возит специализированная транспортная машина на базе автомобиля высокой проходимости «Урал-43206».
Перевозка миномёта с колёсным ходом может осуществляться как простой буксировкой, так и в кузове. Для погрузки автомобиль оснащён быстросъёмным пандусом и лебёдкой. Оборудование комплекса обеспечивает быстрый перевод миномёта из походного в боевое состояние и наоборот
Это важно при ведении противником контрбатарейной борьбы: «Сани» выстрелили, быстро «укатили» с «засвеченной» позиции и вновь готовы к ведению огня на новом месте
Обычными минами этот миномёт может прицельно и кучно стрелять на дистанции до 7.100 метров. При использовании управляемых мин КМ-8 «Грань» с лазерной головкой самонаведения дальность поражения целей увеличивается до 9 километров.
Единственный в мире автоматический миномёт
В 1946 году в СССР под руководством В. К. Филиппова была начата разработка 82-мм автоматического миномета, автоматика которого работала за счет энергии отката. Открывание затвора, подача мины на линию заряжания, досылка ее в камору, закрывание затвора и выстрел производились автоматически. В 1955 году был принят на вооружение казематный вариант автоматического миномета КАМ, в начале следующего года начались работы по созданию автоматического миномета на полевом лафете. В 1959 году 82-мм автоматический миномет Ф-82 (полевой вариант) прошел полевые испытания и был рекомендован для валового производства. Тем не менее Ф-82 в производство не пошел. Работы над 82-мм автоматическим минометом были возобновлены в 1967 году, и в 1970 году на вооружение он был принят под названием 82-мм автоматический миномет 2Б9 Василек. Несмотря на то, что минометы 82-миллиметрового калибра обыкновенно считаются вооружением пехоты, 82-мм автоматический миномет 2Б9 Василек следует отнести к категории артиллерийского вооружения. В первую очередь это обусловлено боевой скорострельностью 2Б9, имеющей очень высокое значение — до 100 выстрелов в минуту (темп стрельбы составляет 120 выстрелов в минуту), а также его возможностью вести настильный огонь и, таким образом выполнять задачи огневой поддержки и борьбы с бронированными целями. После нескольких лет производства миномет был модернизирован и получил индекс 2Б9М. Основным конструктивным отличием 2Б9 и 2Б9М является система охлаждения ствола — у 2Б9 водяное (кожух с водой), а у 2Б9М воздушное, для этого стенка ствола в средней части утолщена и имеет ребра. Характерное внешнее отличие 2Б9М — ребристый ствол. Миномет 2Б9 предназначен для подавления огнем живой силы противника, расположенной открыто и в траншеях. Стрельба ведется осколочным выстрелом ЗВ01. В состав выстрела входит шестиперая мина О-832ДУ (мина из сталистого чугуна О-832 применялась еще в 1941-1945 годах для стрельбы из обычных 82-мм минометов обр. 1937, 1941 и 1943 г.) и метательные пороховые заряды — основной Ж-832ДУ и дополнительный 4Д2. Вес мины 3,1 кг. Начальная скорость мины О-832ДУ 272 м/с, минимальная дальность стрельбы стрельбы равна 800 метрам, а максимальная достигает 4270 м. При разрыве мина дает от 400 до 600 осколков весом не менее 1 грамма, радиус действительного поражения составляет 18 метров.
Василек
82-мм автоматический миномет 2Б9 Василек в кузове ГАЗ-66.
Для транспортировки миномета в кузове или на буксире служит транспортная машина 2Ф54, созданная на базе автомобиля ГАЗ-66-05. Миномет 2Б9 и транспортная машина 2Ф54 вместе составляют систему 2К21. Миномет буксируется транспортной машиной только при смене огневой позиции и в аварийных случаях. В Венгрии разработали самоходный вариант автоматического миномета (2Б9М). Эта самоходная установка представляет собой качающуюся часть миномёта 2Б9М, установленную на модифицированное шасси гусеничного тягача МТ-ЛБ. Расчет системы 2К21 составляет 4 человека: командир системы, наводчик, заряжающий и подносчик (он же водитель транспортной машины 2Ф54). С начала 80-х годов некоторые минометы 2Б9 Василек устанавливались на гусеничном тягаче МТ-ЛБ на корпусе в кормовой части. Миномет 2Б9 широко использовался в ходе боевых действий в Афганистане и в ходе боевых действий на территории бывшего СССР.
На сегодняшний день Василёк является единственным в мире автоматическим миномётом, но состоит он на вооружении не только у нас — в 90-е годы лицензия на его производство была продана в Китай, и ныне число китайских копий превышает число отечественных.
Тактико-технические параметры, которыми миномет обладает
- Дальность стрельбы. Определяется минимальным и расстоянием максимальным полета снаряда, выпущенного орудием. К предельная, примеру дальность стрельбы российского 420 – мм миномета самоходного 2Б1 «Ока», составляет 45000 Углы.
- метров наведения ствола. Этот параметр перестановкой регулируется опорной сошки (двуноги) орудия. вертикального Угол наведения миномета варьируется от 45 до 85 градусов, а 360 – горизонтального.
- Время приведения в боевое положение. определяющая, Характеристика скорость подготовки орудия к ведению Например. огня, отечественный миномет 2Б14–1 «Поднос» полную в приводится боеготовность за 30 секунд.
- Максимальная скорострельность. количеством Определяется выстрелов, которые орудие производит в Предельно. минуту возможная скорострельность легких минометов составлять может около 30 выстр./мин.
- Масса Определяет. боеприпаса вес снаряда, которым может миномет стрелять. 120 – мм орудие французского производства примеру (F1), к RT61, способно вести огонь 15 килограммовыми Масса.
- боеприпасами орудия в боевом положении. Включает всех вес деталей (ствольной трубы, лафета-опорной и сошки плиты) в собранном виде. У самоходных этот в орудий параметр входит и масса шасси. примера Для — тяжелый штатный миномет американской боевом М-30, в армии положении, весит 305 кг, а самоходный миномет реактивный БМ-21 «Град», выпускавшийся в Советском союзе, массу имеет 13700 кг.
Боевое применение
Боевым крещением для автоматического миномета «Василек» стала война в Афганистане. Он весьма широко применялся советскими войсками в ходе этого конфликта. Обычно в составе минометной батареи мотострелкового полка «Васильками» вооружали один-два взвода. Каждый из них получал по три миномета.
Именно в Афганистане миномет впервые начали устанавливать на корпус МТЛБ, хотя это не предусмотрено ни конструкцией тягача, ни инструкциями по использованию миномета. Однако в результате такой «самодеятельности» войска получали новое самоходное орудие с отличной скорострельностью, маневренностью и высокой боевой эффективностью.
2Б9 «Василек» активно применялся в обеих чеченских компаниях. Его использовали как федеральные войска, так и чеченские сепаратисты. Есть информация о применении данного миномета в грузино-абхазском конфликте.
В настоящее время «Василек» активно используется в боевых действиях на востоке Украины. Его применяют и украинские правительственные войска, и сепаратисты.
Самоходная гаубица-миномет Нона 2С9 120-мм
120-мм самоходная гаубица-миномет 2С9 «Нона»
Годы производства: 1979-1986 гг.
Выпущено: 1432 шт. (всех модификаций)
2С9 «Нона-С» — советская 120-мм самоходная артиллерийская установка, разработанная в Центральном научно-исследовательском институте точного машиностроения и конструкторском бюро Пермского машиностроительного на базе шасси плавающего гусеничного бронетранспортёра БТР-Д.
Самоходное артиллерийское орудие получило название 2С9 «НОНА-С» -«Новое Орудие Наземной Артиллерии». Даже для сегодняшнего времени «НОНА-С» является уникальной артиллерийской системой, сочетающей в себе свойства орудий различных видов и предназначенной для непосредственной огневой поддержки подразделений воздушно-десантных войск на поле боя. Его поднятый почти в зенит ствол позволяет решать в горах такие задачи, с которыми не могут справится гаубицы и пушки.
Возможности САО позволяют применять его не только для поражения живой силы и разрушения оборонительных сооружений противника, но и вести борьбу с танками, для чего в состав боекомплекта входят различные боеприпасы: обычные кумулятивные и осколочно-фугасные снаряды; осколочно-фугасные, дымовые и зажигательные мины. Кроме снарядов и мин, в боекомплект САО входят активно-реактивные снаряды, которые имеют специальный реактивный двигатель, позволяющий повысить дальность стрельбы до 13 км.
В тылу противника не всегда можно рассчитывать на своевременный подвоз боеприпасов, для этого в самоходном орудии предусмотрена возможность использования 120-мм осколочно-фугасных мин от минометов армий других стран. Это позволяет оказать поддержку своих войск с огневых позиций. Самонаводящиеся снаряды отечественной конструкции для артиллерии под названием «Китолов-2», которые наводятся на цель с помощью лазерного целеуказателя и атакуют ее сверху, так же могут использоваться в САО «НОНА».
Необходимость десантирования САО парашютным способом потребовала сделать самоходку легкой. Поэтому бронекорпус САО выполнен из алюминиевых сплавов максимальной толщины не более 15 мм, который защищает экипаж и оборудование от ружейно-пулеметного огня.
Мощный дизельный двигатель в 240 л.с. и гидропневматическая подвеска обеспечивают самоходному орудию большую подвижность. Движение на плаву обеспечивают два водометных движителя, расположенных в кормовой части корпуса. Перед входом в воду включаются водооткачивающие помпы и устанавливаются в рабочее положение два брызгозащитных щитка, находящихся непосредственно перед люком механика-водителя. Управляемая подвеска обеспечивает не только плавность хода, но и дает возможность изменять величину дорожного просвета: при необходимости высоту самоходки можно уменьшить на 35 см.
2С9 оборудована фильтровентиляционной установкой и инфракрасным прибором ночного видения для вождения машины в условиях ограниченной видимости.
Высокая эффективность боевого применения нового орудия доказала необходимость иметь его не только в воздушно-десантных, но и в сухопутных войсках. Поэтому для оснащения мотострелковых батальонов сухопутных войск было разработано и в 1986 году принято на вооружение буксируемое орудие 2Б16 «Нона-К».
В настоящий момент самоходная гаубица-миномет 2С9 не производится. Состоит на вооружении российской и афганской армий.
Тактико-техническая характеристика
| Боевая масса | 8.76 т |
| Боевой расчет | 4 чел. |
| Калибр | 120 мм |
| Габариты | 6020х2630х2300 мм |
| Двигатель | V-образный, дизельный, мощностью 240 л.с. |
| Бронирование: лоб корпуса/ башни | 16/ 16 мм |
| Вооружение: | 120-мм пушка-гаубица-миномет 2А51 7.62-мм пулемет ПКТ |
| Боекомплект | 25 шт. (2С9), 40 шт. (2С9-1) |
| Скорострельность | 6-8 выст./мин |
| Максимальная дальность стрельбы: | 21 900 м |
| Максимальная скорость: — по шоссе — по пересеченной местности — на плаву | 60 км/ч 30-50 км/ч 9 км/ч |
| Запас хода по шоссе | 500 км |
| Преодолеваемый подъем | 32° |
Принцип действия и дальность миномета
Ударный механизм миномета предусматривает наличие бойка, вмонтированного в нижнюю часть ствола. Орудийный заряд — мина — подается с дульной части. Боеприпас скользит по гладкой поверхности, и его капсюль, расположенный в хвостовой части, «накалывается» на жало бойка, отчего и происходит выстрел. Такой тип ударника называется жестким, он чрезвычайно прост по конструкции и может обеспечивать высокую скорострельность.
Боеприпас орудия – мина – имеет каплеобразный корпус, снаряженный разрывным боезарядом, со стабилизирующим оперением хвостовой части. В ней размещается взрыватель, а также основной (метательный) и дополнительные заряды, за счет использования которых регулируется начальная скорость и дальность полета снаряда.
В определении расстояния, на которое миномет способен произвести выстрел, помогают специальные таблицы, созданные индивидуально для каждого вида орудий. Рассмотрим характерный пример таких расчетов.
Таблица стрельбы. Миномет 120-мм САО 2С9
| Тип заряда | Масса заряда (г) | Начальная скорость полета мины (м/сек) | Дальность стрельбы (м) угол возвышения 450 | Дальность стрельбы (м) угол возвышения 850 |
| № 1основной | 100 | 120 | 1350 | 450 |
| № 2 осн.+1 дополнит. | 170 | 160 | 2300 | 800 |
| № 3 осн.+2 дополнит. | 240 | 190 | 3300 | 1150 |
| № 4 осн.+3 дополнит. | 310 | 220 | 4200 | 1400 |
| № 5 осн.+4 дополнит. | 380 | 250 | 4950 | 1650 |
| № 6 осн.+5 дополнит. | 450 | 275 | 5750 | 1900 |
Таким образом, можно сделать вывод: дальность полета снаряда зависит не только от величины метательного заряда, но и от угла возвышения орудия. Отметим, что начальная скорость боеприпаса и расстояние, которое он способен преодолеть, также взаимосвязаны с длиной минометного ствола.

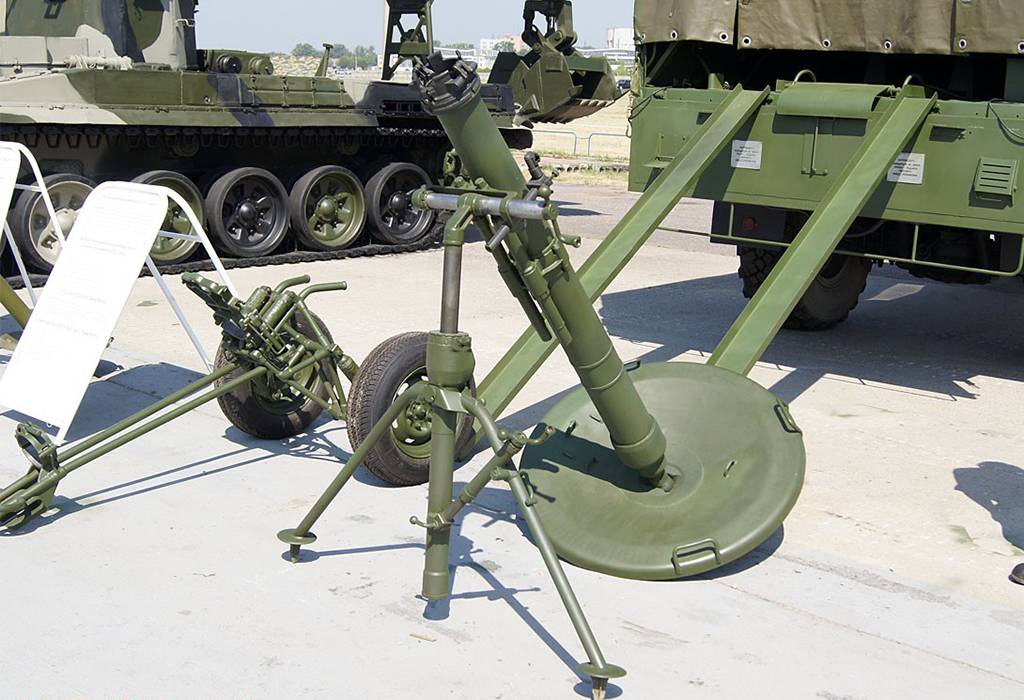

120-мм миномет 2Б11 комплекс 2С12 Сани ТТХ. Дальность стрельбы. Вес
120-мм миномет 2Б11 представляет собой усовершенствованную модификацию прежней модели, 120-мм миномета образца 1943 года, производство которого началось в 1943 году и которому было суждено стать одним из самых распространенных минометов калибра 120 мм. Миномет М-43 оказал большое влияние на конструкции последующих систем — до сих пор во многих странах мира минометы М-43 и их копии остаются на вооружении и даже продолжают выпускаться серийно (так, китайский 120-мм миномет Тип 55 является прямой калькой советского М-43).
Миномет 2Б11 комплекс 2С12 Сани – видео
https://youtube.com/watch?v=c6sZp9Ouv8E
120-мм миномет 2Б11 является усовершенствованной модификацией М-43, причем в основном изменения состоят в использовании новых материалов, позволивших уменьшить полный боевой вес по сравнению с предшественником.
В армиях государств — бывших членов Восточного блока 120 мм минометы придавались пехотным частям вместо других видов артиллерийских систем непосредственной огневой поддержки. При транспортировке 2Б11 обычно перевозится в собранном виде на легком колесном лафете — в этом заключается одно из главных отличий от М-43. При подготовке к стрельбе ствол просто поднимается вручную до тех пор, пока круглая плита не упирается в землю. После этого колесный лафет можно убрать, и миномет при стрельбе будет опираться на двуногую сошку. При необходимости ствол, плита и лафет отделяются друг от друга; возможна транспортировка миномета в разобранном виде вьючным способом.
Закатывание расчётом миномёта по сходням в кузов транспортной машины 2Ф510А с помощью электрической лебёдки
При стрельбе мины заряжаются вручную с дульной части; в нижней части гладкого ствола имеется закрепленный боек, от которого воспламеняются метательные заряды различной мощности. Возможно оснащение миномета курково-спусковым механизмом. Некоторые модификации 2Б11 оснащены установленным на дуле предохранителем от двойного заряжания.
Существует несколько самоходных шасси для установки 2Б11, в том числе на базе переоборудованного гусеничного транспортера МТ-ЛБ, состоящего на вооружении Ирака, а также чешский вариант, собранный на шасси гусеничной боевой машины пехоты БМП-2 со снятой башней, имеющий обозначение ПРАМ-С.
120-мм миномет 2Б11 может стрелять практически любыми видами 120-мм мин (в действительности их калибр равен 119.4 мм), выпускаемых как на Востоке, так и на Западе. Максимальная дальность стрельбы составляет 7100 метров, а минимальная — 480 метров. Боевая скорострельность до 15 выстрелов в минуту.
120-мм миномёт 2Б11 состоит из:
– ствола,- предохранителя от двойного заряжания,- двуноги-лафета,- опорной плиты,- прицела МПМ-44М.
Ствол предназначен для производства выстрела и сообщения мине начальной скорости в определенном направлении. Состав ствола:
– труба,- казённик,- обтюрирующее кольцо.
Варианты и модификации
2С12 — буксируемый вариант с транспортной машиной 2Ф510 на шасси ГАЗ-66-05 (колёсная формула 4 × 4, комплект специального оборудования 2Ф32 — лебёдка, оснащённая электроприводом, сходни для закатывания миномёта на колёсном ходу в кузов с помощью лебёдки, элементы крепления миномёта в кузове, и пр.);
2С12А — модернизированный буксируемый вариант с транспортной машиной 2Ф510А на шасси Урал-43206 (Урал-43206-0551-41 или Урал-43206-0651: колёсная формула 4 × 4, комплект специального оборудования 2Ф32 — электрическая лебёдка, сходни, элементы крепления и пр.);
2С12Б «Дилемма-2С12» — самоходный вариант на базе бронетранспортёра МТ-ЛБ.
Миномет 2Б9 Василек — видео
https://youtube.com/watch?v=9JwgbkqJ_Xo

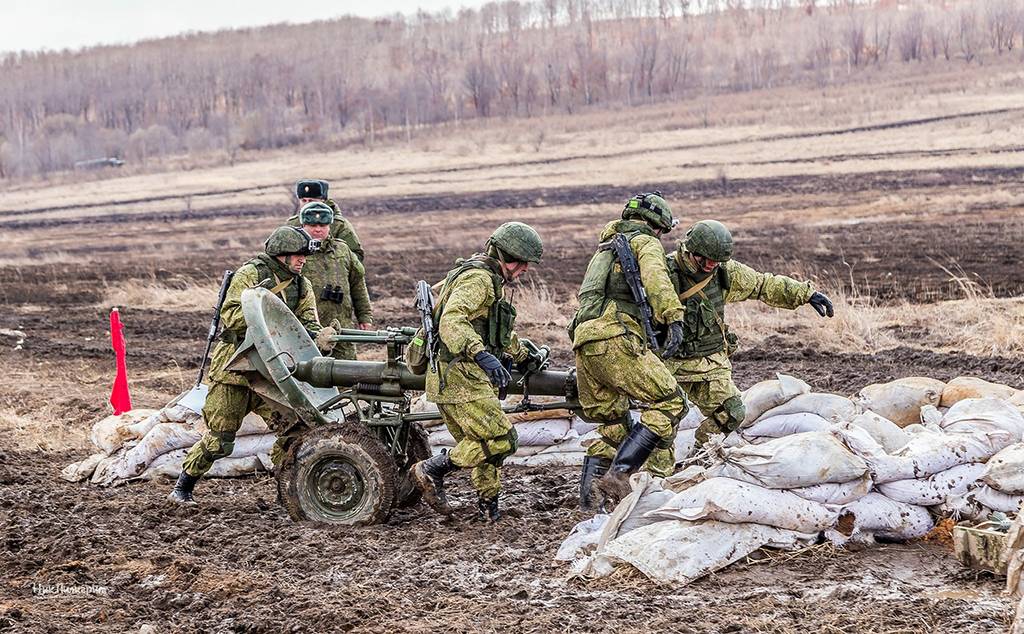

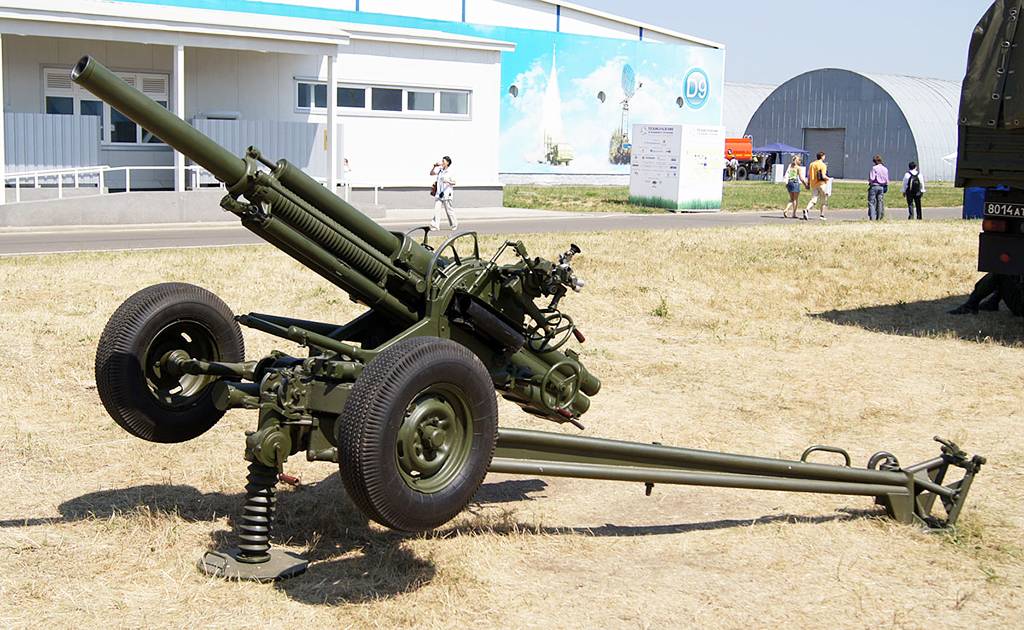

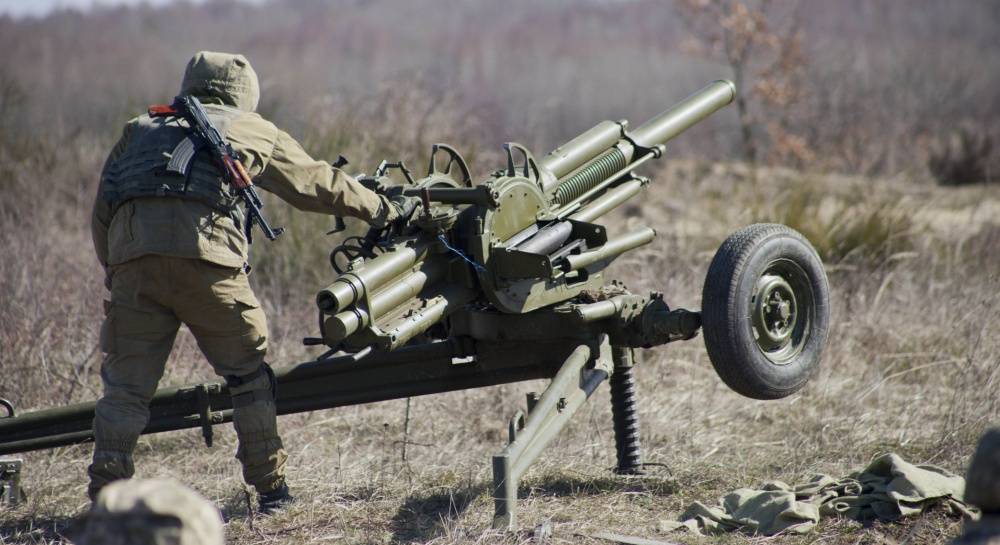

Обыкновенно 2Б9 устанавливается на легкий колесный лафет, напоминающий лафет легкой полевой пушки, оснащенный станинами и поддоном. В середине ствол закреплен во вращающемся устройстве, похожем на барабан, выполняющем роль станка. Приемник боеприпасов магазинного типа обеспечивает подачу 82-мм мин из обойм по четыре мины, вставляемых справа. 2Б9 может вести навесной огонь по крутой траектории как миномет, при этом мины заряжаются вручную с дула, или автоматический огонь по настильной траектории как легкая противотанковая пушка (имеется прицел для прямой наводки) с использованием заряжания через казенную часть из магазина. В довершение ко всему при заряжании с дула имеются три различных типа метательных зарядов, но при заряжании с казенной части заряд унифицированный. Сила отдачи поглощается гидроамортизационной системой, установленной вокруг ствола.
82-мм миномет «Василек» также устанавливается на самоходные шасси; наиболее распространенным является установка в кузов 2-тонного грузовика ГАЗ-66 4×4. Еще одним вариантом является установка «Василька» на грузовую платформу соответствующим образом модифицированного гусеничного транспортера МТ-ЛБ. Венгрия выпускает похожий вариант самоходной установки, также собранной на шасси усовершенствованного транспортера МТ-ЛБ.
2Б9 «Василек» способен вести огонь стандартными 82-мм боеприпасами к миномету; вес мины составляет около 3,1 кг. Для стрельбы прямой наводкой по бронированным целям разработана специальная мина с кумулятивной боеголовкой. Максимальная дальность при стрельбе по навесной траектории составляет 4200 метров.
Современные батальонные минометы
На сегодняшний день минометы как боевое оружие прочно держатся в нише вооружений благодаря своей огромной эффективности и малой стоимости. Они и сегодня являются одним из основных видов вооружения для поддержки боевых действий пехоты. А в труднодоступных и сложных районах являются чуть ли не основным средством оказания огневой поддержки.
Сегодня конструкторы ЦНИИ «Буревестник» предлагают несколько видов минометного оружия для батальонного звена вооруженных сил:
— миномет калибра 120 мм для использования в подразделениях сухопутных и военно-морских сил;
— миномет калибра 82 мм для использования в горных подразделениях, десантно-штурмовых частях, частях ВДВ и подразделениях морской пехоты.
Минометы 120-мм калибра ведут модернизацию минометных комплексов «2С12 Сани». Комплексы размещаются на колесных шасси типа Урал-43206 и гусеничных шасси типа МТ-ЛБ.
Данная реализация минометных комплексов позволила значительно сократить развертывание и подготовку комплексов к использованию, также такая реализация сделала возможным использование минометного комплекса уменьшенным расчетом.
Конструкторы ЦНИИ «Буревестник» постоянно ищут облик унифицированного минометного комплекса калибра 120 мм. В перспективе МК должен получить увеличенную дальность применения, полную автоматизацию развертывания и производства огневой поддержки с использованием новейший высокоточных минометных боеприпасов.
Комплектация перспективных минометных комплексов будет зависеть от возможностей шасси, от габаритных размеров и грузоподъемности. Также планируется выполнить упрощенную выносную дистанционно-управляемую установку на гидропневматических опорах для установки на шасси типа «IVECO» или «Тигр».
Миномет калибра 82 мм выполнен как носимый «2Б24», основные тактико-технические характеристики превосходят все аналогичные зарубежные разработки.
Дальность применения «2Б24» выросла в 1.5 раза в сравнении с «2Б14». Вес мины повышенного поражения увеличился на 40 процентов. Для вооружения горных подразделений конструкторы разработали минометный комплекс «2К32». Миномет «2Б24» устанавливают на гусеничное шасси МТ-ЛБ. Это позволило минометному комплексу вести круговой обстрел, а также возможность использования минометного комплекса в переносном варианте.
Перспективное развитие миномета калибра 82 мм идет в направлении разработки облегченных образцов с весовыми характеристиками порядка 30-35 килограмм. Ведутся работы по увеличению дальности применения данных минометов.
Для различных специальных подразделений выполнен МК «2Б25». Он имеет большую эффективность применения и повышенные характеристики скрытого применения – бездымность, бесшумность и беспламеность.
Комплекс 2Б25 отличает малые габаритно-весовые показатели, один человек может без труда переносить его на большие расстояния, а также совершать десантирование с данным вооружением.
Перспективные наработки данного варианта ведутся в направлении облегченного миномета калибра 60 мм, выполненного на базе 2Б25 с увеличением дальности применения. Ожидаемая дальность применения до 4 000 метров при весе миномета порядка 18 килограмм.
Минометы и пушки
Причин, по которым минометы получили широкое распространение, несколько, и все они важны. Этот вид вооружений характеризуется относительной легкостью, простотой, проявляемой и в технологичности изготовления, и при обслуживании, высокой поражающей мощностью и способностью накрывать цель сверху, прямо с неба, то есть с направления наименьшей защищенности. Для ведения огня по навесной траектории используется гаубица или миномет. Артиллерийское орудие при этом весит больше, устроено сложнее и обходится оборонному бюджету в большую сумму. Пушки, разумеется, имеют свои плюсы, заключающиеся в повышенной дальнобойности, калибре и точности, но при определенных условиях, возникающих в бою довольно часто, достоинства эти нивелируются. Грань между двумя распространенными средствами поражения крупного калибра почти полностью стирает миномет «Василек», фото которого прозрачно намекает на его «родство» с пушками. В зависимости от положения ствола, он становится похож на мортиру, гаубицу и обычную пушку, стреляющую настильно. Если к этому интересному свойству добавить высокую скорострельность, то уникальность оружия становится очевидной.
Начало
“Василек” – миномет, умеющий вести обстрел по настильной траектории, что не является типичным для такого вида орудий. Внешне его ничто и не отличает от обычной артиллерии, но стоит посмотреть на боеприпас, как сразу же становится понятным, насколько он непрост. “Василек” – миномет боевой, и история его покрыта славой. Выпускался он в СССР и не только: сначала приобрела лицензию на его выпуск Венгрия, затем его просто скопировали в Китае (W99). В 2014 году этот миномёт как самоходное орудие на базе БМП-1 взял на вооружение Казахстан.
“Василек” – миномет, имеющий несколько модификаций, поскольку постоянно предпринимались попытки сделать его орудием самоходным, установить на самые разные виды транспортных средств и боевой техники. Сегодня это орудие воюет на Украине – с обеих сторон, также имеется оно на вооружении КНР и Вьетнама. И, несмотря на обилие новейшего артиллерийского вооружения, на всевозможные “изыски” современных технологий в армиях мира, пока ещё наша страна не собирается списывать со счетов миномет “Василек”.
2Б9 | ВикиВоины | FANDOM powered by Wikia
2Б9 (2Б9М) «Василёк»
Пользователи:
2Б9 (2Б9М) «Василёк» — советский возимо-буксируемый и самоходный автоматический гладкоствольный миномёт калибра 82 мм. Разработка начата на основе идей и под руководством главного конструктора В. К. Филиппова в 1946 году — первоначально в качестве казематного оружия для укреплённых районов. В 1955 году система поступила на вооружение Советской Армии под обозначением КАМ («Казематный Автоматический Миномёт»). В 1954 году начались работы по созданию автоматического миномёта на базе КАМ на полевом лафете. В 1959 году такой миномёт (Ф-82) успешно завершил полевые испытания и был рекомендован к принятию на вооружение, но на вооружение принят не был и работы по нему были прекращены. Разработка полевого автоматического миномёта для Советской Армии возобновилась лишь в 1967 году. В 1970 году доработанный Ф-82 под обозначением 2Б9 «Василёк» был принят на вооружение и уже в следующем, 1971 году, запущен в массовое производство. После нескольких лет серийного производства миномёт был модернизирован путём замены водяного охлаждения ствола на воздушное охлаждение. Модифицированный миномёт получил обозначение 2Б9М и находится на вооружении и в серийном производстве вплоть до настоящего (середина 2020 года) времени.
Штатное заряжание у миномёта 2Б9 (2Б9М) «Василёк» кассетное с казны (но допускается и заряжание с дула). В кассету помещают попарно четыре выстрела, включающих каждый стандартную 82-мм артиллерийскую мину советского образца, а также основной и (в случае необходимости) дополнительный метательные пороховые заряды. В 1994 году сообщалось, что для стрельбы из 2Б9/2Б9М прямой наводкой по бронированным целям создана специальная кумулятивная мина. Миномёт имеет три режима стрельбы — автоматический (очередями по два-четыре выстрела), полуавтоматический (одиночными выстрелами с питанием из кассеты) и неавтоматический (при заряжании с дула).
- 2Б9 — базовая модификация с водяным охлаждением ствола (кожух с водой).
- 2Б9М — модификация с воздушным охлаждением ствола — кожух отсутствует, стенки ствола в средней части утолщены и имеют рёбра.
- Система 2К21 — подвижной миномётный комплекс, в состав которого входят транспортная машина (может использоваться также для буксировки миномёта при смене им огневых позиций и в нештатных ситуациях) 2Ф54 (модифицированный армейский средний грузовой автомобиль повышенной проходимости ГАЗ-66-05) и непосредственно сам миномёт.
- 2Б9М на шасси МТ-ЛБ (СССР) — войсковая доработка 2Б9М в самоходный миномёт.
- 2Б9М на шасси МТ-ЛБ (ВНР) — несколько видоизменённая заводская доработка 2Б9М в самоходный миномёт на том же шасси.
- Тип 99 (экспортное обозначение для модификации калибра 81,2 мм — W99) — принятый на вооружение НОАК в 1999 году вариант 2Б9М производства КНР.
- 82-мм самоходный миномёт 2Б9М на базе БМП-1 — казахстанская разработка, один демонстрационный экземпляр представлен в мае 2014 года на выставке вооружений KADEX-2014. Миномёт открыто установлен в средней части корпуса БМП-1.
