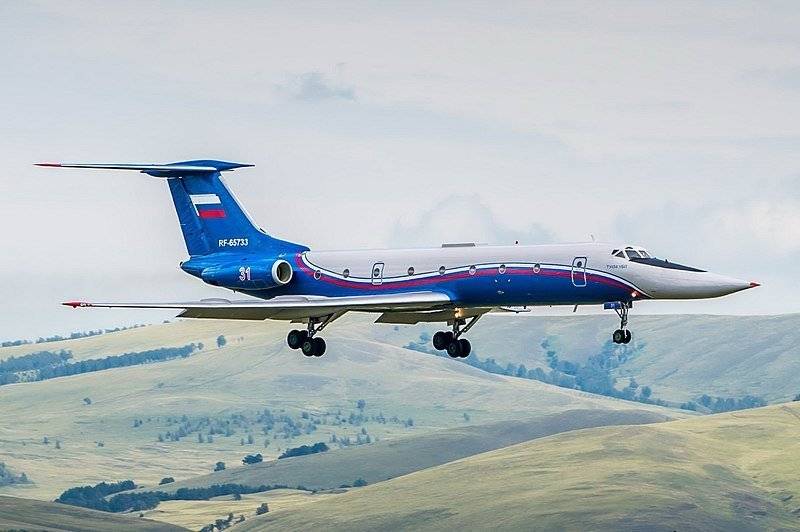

Обзор ближнемагистрального пассажирского самолета Ту-134

История создания

Начало 60-х ознаменовало массовый вход гражданской авиации в эпоху реактивных двигателей. В это время внутренние рейсы в большинстве случаев обслуживали поршневые самолеты Ил-14, которые к этому времени уже морально устарели. К тому же пассажировместимость этих воздушных судов оставляла желать лучшего — 36 человек, учитывая что количество людей, пользующихся авиаперелетами только росло.

В парке Аэрофлота в то время уже стояло несколько моделей реактивных самолетов, в частности ТУ-104 и ТУ-124. Первый успешно применялся на международных линиях и сильно загруженных внутренних. Второй же достаточно удачно эксплуатировался, как на местных, так и зарубежных направлениях.

Создание и обкатка

Легенда гласит, что своим созданием самолет обязан Никите Сергеевичу Хрущеву. 1960 год ознаменовался представлением нового французского авиалайнера «Каравелла» (Sud Aviation Caravella).

Вернувшись из Франции, Хрущев дает задание опытно-конструкторскому бюро Туполева разработать отечественный аналог машины.

Первоначальным планом конструкторов стала модернизация, уже указанного, ТУ-124. Для достижения поставленных целей была увеличена длина фюзеляжа, двигатели, соответственно, заняли место в хвостовой части воздушного судна, а вместо стандартного оперения установили Т-образное.

В 1961 году проектные работы были завершены и, учитывая, что в основу конструкции легла другая машина, он изначально получает маркировку ТУ-124А. Опытные образцы, в количестве 2 штук, закончили к 1963 году, а их летные испытания начались летом этого же года. Обозначение Ту-134 самолет получил в 1965 году, а годом позже начинается его серийный выпуск на ХАПО.

С английским опытным образцом во время испытаний случилась катастрофа, познакомившая мировое сообщество авиаконструкторов с таким понятием, как «глубокое сваливание».

При нем за крыльями, во время большого угла атаки, создается область затенения воздушного потока, в которую попадают и рули высоты, вследствие чего они уже не могут влиять на состояние полета. Вывод самолета из такого положения крайне затруднен, а в некоторых случаях и практически невозможен.

Некоторые особенности первых моделей

При проектировании салона изначально рассчитывалось, что количество пассажирских кресел будет 56 в обычной компоновке и 50 с двумя классами. Для внутрисоюзных версий от первого класса по ряду понятных причин было принято решение отказаться. Благодаря этому количество мест удалось увеличить до 72. Впоследствии разделение на классы было возвращено на большей части самолетов.

Появились версии и с местами первого класса, и бизнесс-класса.

Первые экземпляры, в том числе и 9 предсерийных версий, не имели реверса на двигателях, вследствие чего пробег при посадке представлял серьезную величину, что в свою очередь предъявляло соответствующие требования на ВВП.

Изначально эту проблему хотели решить установкой специального парашюта, который бы использовался при соприкосновении воздушного судна с землей (подобная система была реализована на ТУ-104). Но эта идея не нашла положительных отзывов у руководство и проблему частично решили размещением специальных тормозных щитков под центропланом.

Угон в 1983 году

Попытка угнать Ту-134 произошла в 1983 г. в середине ноября. Преступники захватили самолет с целью побега из СССР. Однако благодаря профессиональным действиям экипажа, оказавшего сопротивление террористам, удалось выиграть время и посадить самолет в тбилисском аэропорту. Сидевший за штурвалом летчик Габараев, чтобы лишить преступников равновесия, начал резко маневрировать. В результате, нагрузка на основные несущие конструкции авиалайнера в 3 раза превысила технически допустимую. Во время маневров перегрузки достигали критического уровня +3.15 и −0.6G. Но самолет выдержал это испытание на прочность с честью. Пассажиры и пилоты были освобождены в результате штурма, мастерски проведенного спецназом.

Конструкция самолета

Характеристики Ту-134, ближнемагистрального пассажирского самолета, сделали его одним из лучших лайнеров в своем сегменте. По конструкции он считается цельнометаллическим свободнонесущим низкопланом со стреловидными крыльями. На летательный аппарат устанавливаются двухконтурные турбореактивные двигатели, расположенные в хвостовой части, что снижает уровень шума и делает перелет комфортным для пассажиров.

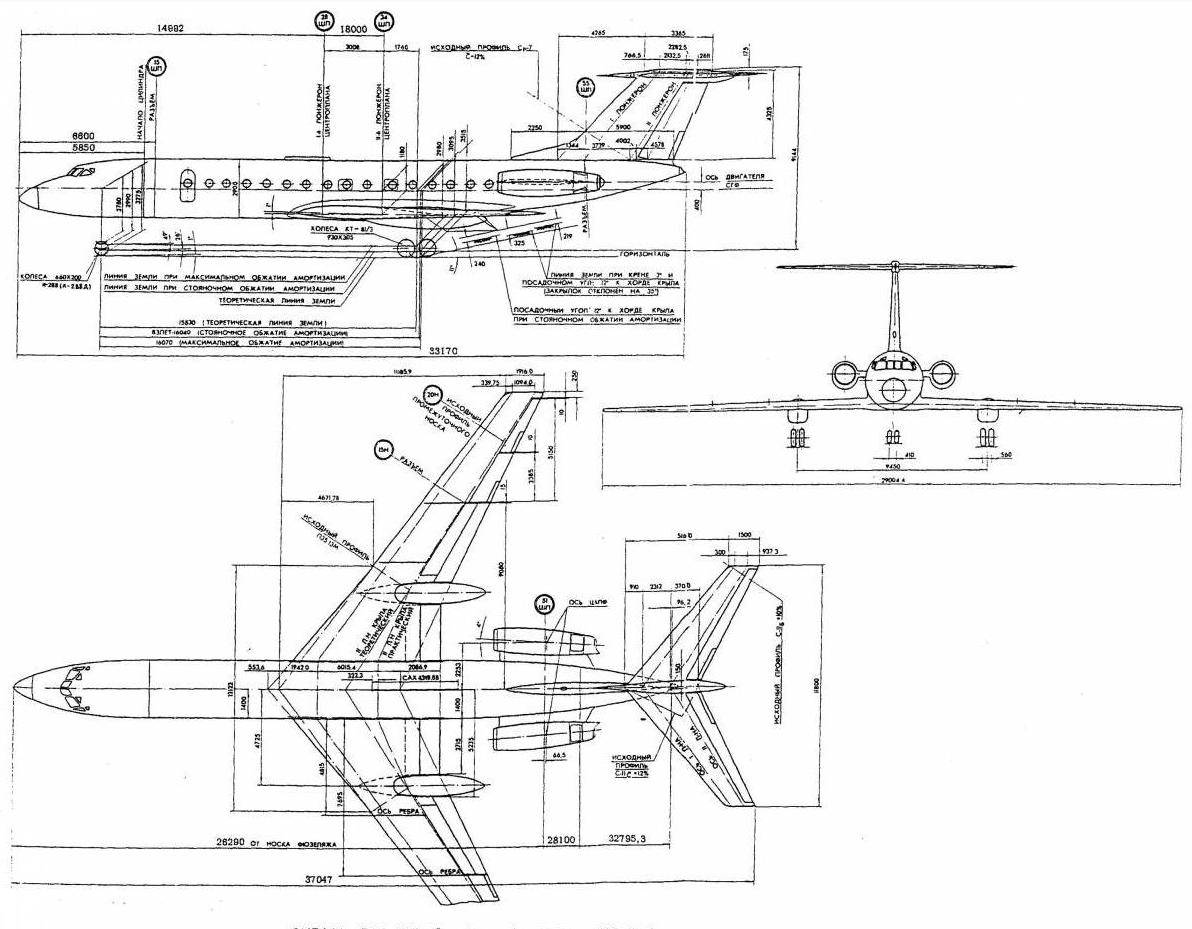

Конструкция Ту-134

Силовая установка, использующаяся в летательном аппарате, базируется на двухконтурной модели Д-30 в различных модификациях. Предшественники использовали тросовую систему. Идентичное решение применялось в реактивных пассажирских самолетах и военных бомбардировщиках вроде Ту-16. Конструкция кабины пилота и салона варьируется в зависимости от модификации воздушного лайнера. К примеру, модель Ту-134А располагала четырьмя креслами для членов экипажа. В версии «Б» количество кресел составляло 3, поскольку было упразднено место штурмана.

Конструкция Ту-134

Крыло отличается отсутствующими предкрылками и наличием двухщелевых закрылок. Фюзеляж — удлиненная версия Ту-124. Оперение судна — Т-образное, шасси располагает тремя стойками: передняя убирается в специальный отсек в дне фюзеляжа, для двух основных стоек с двухосевой конструкцией предусмотрены ниши в гондолах под крыльями.

Фюзеляж

Первые версии самолета отличались остекленным носом и тормозным щитком под центропланом. Современные вариации оснащаются радиолокационной системой и гидроусилителем, упрощающим управление. Конструкция фюзеляжа в целом повторяет самолет Ту-124, однако он на 7 метров длинней, чем у предыдущей модели.

Крыло

Крылья самолета обладают стреловидной формой. Крылья механизированы двухщелевыми закрылками и интерцепторами, выпускаемыми только на твердой поверхности. Крыло имеет площадь 127 м2 и включает в себя: центроплан, шасси, гондолы, нервюры, стрингеры, интерцепторы и лонжероны. При аварийной посадке предусмотрено 4 люка, 2 из которых выходит непосредственно на крылья.

Силовая установка

Силовая установка расположена в хвостовой части на пилонах, что значительно снижает уровень шума в салоне. Первые модификации оснащались двигателями Д-30, запуск которых осуществлялся благодаря двум стартер-генераторам. На серийных лайнерах были установлены двухконтурные турбореактивные силовые установки, сконструированные Соловьевым. Запускается двигатель при помощи воздушного стартера, получающего порцию сжатого воздуха от ВСУ, и от электронной системы зажигания.

Топливная и гидросистема

Летательный аппарат оснащается тремя независимыми гидросистемами — основной, тормозной и автономной. Для функционирования основной гидросистемы предусмотрено 2 гидронасоса, отвечающих за выпуск и уборку шасси, управление разворотом колес и интерцепторами. Работает она от двух гидроаккумуляторов, подпитывающих основную систему. Для аварийной и тормозной остановки колес лайнер оснащен тормозной гидросистемой, давление в которой создает насос с электрическим приводом.

Кабина пилота и салон

Некоторые версии Ту-134А оснащались застекленным носом, в других использовался «глухой» или «деревянный» нос. В подобных модификациях штурман вынужден был располагаться в проходном помещении для того, чтобы сэкономить пространство в багажном отсеке. Для отделки стен кабины использовались облегченные материалы. Полки багажного отсека были выполнены из пенопласта и фанеры. В бизнес-классе пассажирские кресла отличаются повышенной мягкостью и большим расстоянием друг от друга.

Кабина Ту-134

Модификации Ту-134

В период с 1996 по 1984 год было разработано и производилось 12 модификаций самолёта Ту-134, некоторые из которых имели по нескольку вариантов исполнения.

  • Ту-134 – базовая модификация самолёта, имеющая пассажировместимость до 64 человек (позднее – до 72). Имеет остеклённый нос, а также тормозной парашют для уменьшения расстояния пробега при посадке. Производилась с 1966 по 1970 год.
  • Ту-134А – модификация лайнера, оснащённая более совершенными двигателями, что позволило отказаться от использования тормозных парашютов для снижения скорости лайнера при посадке. Также серьёзно повышена экономичность эксплуатации самолёта. Благодаря удлинённому на 2 метра фюзеляжу была увеличена и пассажировместимость Ту-134. Модель производилась с 1970 по 1980 год.
  • Ту-134Б – усовершенствованный вариант Ту-134А. Обладает меньшей массой и новой компоновкой пассажирского салона. Экипаж самолёта был уменьшен (с 4 до 3 человек). Добавлены новые аварийные выходы. Некоторые самолёты данной модификации имеют дополнительные топливные баки, что позволяет увеличить их дальность полёта. Серийное производство продолжалось с 1980 по 1984 год.
  • Ту-134ЛК – модификация, которая представляет собой летающую лабораторию, используемую в основном для космических нужд.
  • Ту-134М – модернизированная версия Ту-134Б, оснащённая новыми двигателями.
  • Ту-134С – грузовая модификация самолёта.
  • Ту-134СХ – модификация Ту-134 для использования в сельскохозяйственных целях.
  • Ту-134УБЛ (также встречается название Ту-134А-4) – самолёт, используемый для подготовки лётчиков морских и стратегических бомбардировщиков.
  • Ту-134УБЛ-Ш – специализированная модификация Ту-134УБЛ, предназначенная для подготовки штурманского состава для самолётов морской и стратегической авиации.
  • Ту-134Ш (также встречается обозначение Ту-134Уч) – самолёт, предназначенный для подготовки штурманского состава для дальней и фронтовой бомбардировочной авиации.
  • Ту-134Ш-СЛ – модификация, используемая в качестве летающей лаборатории для испытаний радиоэлектронного оборудования.
  • Ту-134А-3М – VIP-модификация Ту-134. Всего было построено 6 самолётов данной модели.

Самолет Ту-134 — видео

Практически сразу же в отделе С.М. Егера началось предварительное проектирование новой машины, получившее обозначение по КБ — Ту-124А. Официальное начало работ по пассажирскому самолету Ту-124А инициировано постановлением правительства СССР № 826-341 от 1 августа 1960 г. Основные данные самолета должны быть такими: максимальная скорость — 1000 км/ч; практическая дальность полета — 1500 км; число пассажиров — 40 человек. В результате первоначальной проработки было решено строить новый самолет на базе Ту-124, проходившего в ту пору испытания. Эскизный проект Ту-124А был выполнен к началу апреля 1961 г., число пассажиров было увеличено до 46—56 человек, в зависимости от варианта. В ходе работы макетной комиссии (октябрь 1961 г.) требования к самолету изменились, число пассажиров было доведено до 65—70 человек, а практическая дальность — до 1500—3000 км.

Окончательный вид опытного Ту-124А — будущего Ту-134 сложился после достаточно длительного поиска оптимального варианта. Первый опытный самолет создавался на базе конструктивных элементов серийного Ту-124. Самые крупные изменения были по крылу, оно было практически новое с геометрической круткой по всему размаху, с сохранением силовой части крыла-кессона. Фюзеляж был удлинен на 660 мм, двигатели Д-20П-125 устанавливались на пилонах в хвостовой части фюзеляжа, стабилизатор перемещен на вершину киля и имеет изменяющий угол установки. Основные стойки шасси убираются в специальные гондолы на крыле. Рабочие чертежи были сделаны в начале 1962 г. и переданы в опытное производство при ОКБ, где и было начато изготовление самолета. Работами на начальном этапе руководил Д.С. Марков, затем его сменил Селяков, перешедший в ОКБ из КБ В.М. Мясищева.

Опытный Ту-124А был собран в первой половине 1963 г. Первый полет выполнил экипаж во главе с летчиком-испытателем А.Д. Калиной 29 июля 1963 г. 9 сентября 1964 г. совершил первый полет «дублер» Ту-134. Пассажировместимость «дублера» была увеличена с 52 до 64 человек, а взлетная масса — с 38 до 42 т. С целью ускорения работ над самолетом Ту-134 «дублер» был передан в декабре 1965 г. на государственные испытания в НИИ ВВС. 14 января 1966 г. «дублер» потерпел катастрофу, погибло восемь человек. Первый полет с пассажирами на борту самолет Ту-134 совершил 9 сентября 1967 г. на линии Москва — Адлер. Серийный выпуск самолетов осуществлялся на Харьковском авиазаводе, всего там было построено 852 самолета Ту-134 различных модификаций.

Модификации

Ту-134А — самая массовая модификация, рассчитанная на 76 пассажиров, с увеличенной на 2,1 м длиной фюзеляжа. Двигатели Д-30 2-й серии;

Ту-134Б — вариант на 80 пассажиров с РЛС «Гроза-134». Стал первым в СССР пассажирским самолетом без штурмана;

Ту-134УБ-Л — учебная машина для подготовки летчиков дальней и морской авиации;

Ту-134СХ — специализированный сельскохозяйственный самолет.

Модификации

Ту-134 (1966—1970)

Базовая проектная модификация с застеклённым носом. Самолёты первой серии могли взять на борт до 64 пассажиров, позже число возрастает до 72. Первые Ту-134 были оснащены двумя двигателями Д-20П-125 (2 × 5800 кгс). Изначально самолёт выпускался под обозначением Ту-124А

. Весной 1969 года Ту-134 был представлен на авиасалоне в Ле-Бурже. Всего самолётов базовой версии было выпущено 78 штук, включая 2 опытных (1963) и 9 предсерийных (1964—1965), 30 из них были поставлены на экспорт в ГДР и Польшу. Самолёты оснащались двигателями Д-30 I серии (2 × 6300 кгс). Для уменьшения длины пробега устанавливался тормозной парашют.

Ту-134А (1970—1980)

Ту-134А — первая серийная модификация. Самолёт выпускался с апреля 1970 года до 1980 года. На Ту-134А установили более совершенные двигатели Д-30 второй серии с уменьшенным расходом топлива и реверсом тяги, благодаря чему от тормозного парашюта, которым оснащали самолёт Ту-134, удалось отказаться, а в хвостовой части фюзеляжа, где размещался парашют, была установлена вспомогательная силовая установка (ВСУ) ТА-8. Кроме этого, фюзеляж Ту-134А стал длиннее на 2,1 м, число пассажирских кресел возросло до 76. Часть Ту-134А была выпущена с радиолокатором «Гроза-134», вследствие чего рабочее место штурмана было перенесено в пилотскую кабину и находилось в проходе. Эти самолёты приобрели вид, характерный для Ту-134Б.

  • Ту-134А-2 — самолёт с переделанным стеклянным носом.
  • Ту-134А-3 — вторая серия, с усовершенствованными турбореактивными двигателями Соловьёва Д-30 третьей серии.
  • Ту-134АК — самолёт с салоном 1 класса на 24 места и салоном «люкс» на 13 пассажиров. Отличался наличием второй двери для пассажиров со встроенным трапом. Часть самолётов оборудовалась средствами спецсвязи. Выпускался, в основном, для ВВС и правительственных перевозок.
  • Ту-134А «салон» — аналог Ту-134АК с одной дверью.

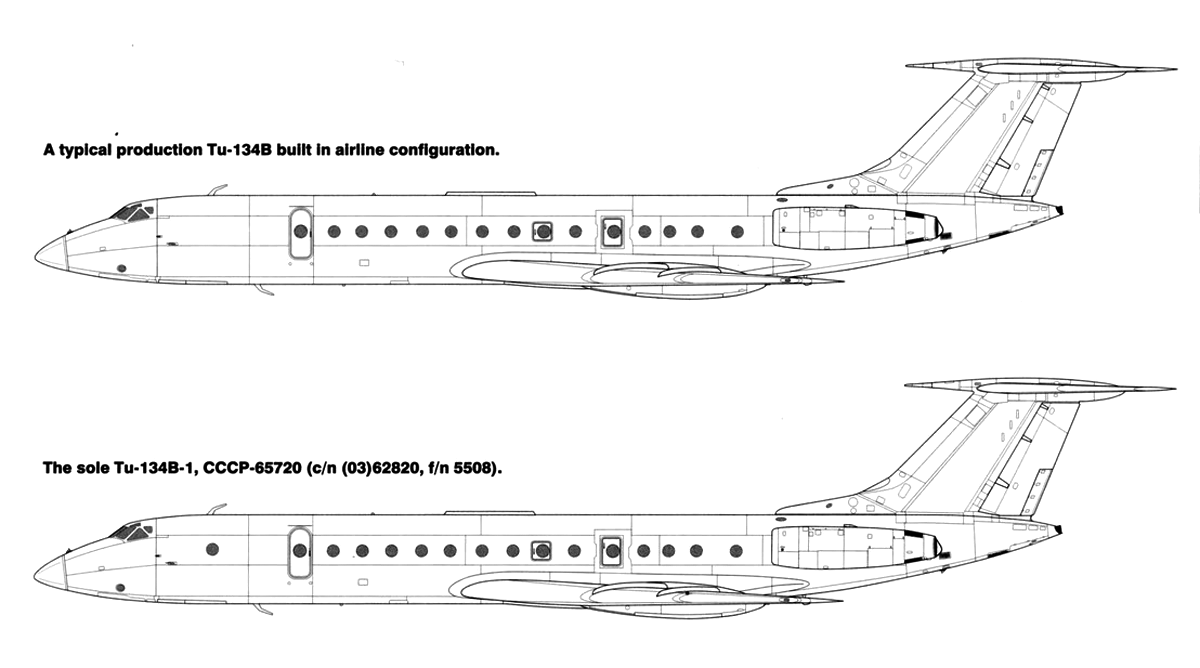

Ту-134Б (1980—1984)

Модернизированный Ту-134А. Снижена масса пустого самолета, добавлены большие задние аварийные выходы, экипаж сократился до 3 человек, разработана новая компоновка салона, грузового отсека и подсобных помещений, пассажировместимость увеличилась до 80 мест. Серийное производство началось в марте 1980 года. Вместо остекленной носовой кабины штурмана установлена радиолокационная система «Гроза-134». Управление силовой установкой, триммером руля высоты и навигационной системой перенесено на центральный пульт. В отличие от Ту-134А с «радарным носом» было установлено 2 экрана локатора на боковых пультах вместо одного посередине Некоторые модели Б имеют увеличенный запас топлива.

  • Ту-134Б-3 — модернизированный самолёт Ту-134Б с двигателями Соловьёва Д-30 третьей серии.
  • Ту-134БВ — модификация для доставки челноков на большую высоту с последующим запуском их в космос.
  • Ту-134Б «салон» — самолёт повышенной комфортности на базе Ту-134Б. Отличался наличием второй двери, в хвостовой части, для пассажиров. Изготовлено 7 самолётов. Ещё несколько самолётов переоборудовано из пассажирских Ту-134Б (при этом вторая дверь отсутствовала).

Технические характеристики

Самолет Ту-134 (дьявол небес) способен без дозаправки преодолевать расстояния до 2 тыс. км, и набирать высоту соответствующую 12 км. Пассажиро-вместимость машины варьируется от 60 до 80 человек (в зависимости от модели). В самолетах, действующих на международных маршрутах, салон разделён на классы, и соответственно вмещает меньше пассажиров, чем внутренние перевозчики.

Вес самолета

В зависимости от модификации вес ТУ-134 изменялся. Так, масса пустой базовой проектной модели с застекленным носом была всего 29 000 кг. При этом его взлетный и посадочный вес соответствовал 43 000 кг, а максимальный взлетный — 45 т. Но уже первая серийная модификация Ту-134А имеет взлетный вес 47 000 кг, что позволяло машине поднять в воздух почти 20 т груза. У модернизированного Ту-134Б конструкторы еще снизили массу пустого самолёта, и тем самым увеличили грузоподъемность машины.

Скорость самолета

Скорость первых моделей Ту -134 не превышала 780 км\ч, но вскоре параметры крейсерской скорости модификации А были повышены до 850 км\ч.

Для сравнения крейсерская скорость Боинга 737-500, выпущенного в конце 80-х, — 807 км\ч.

Межремонтный ресурс

В 2002 г. Роскосмос и Минтранс РФ утвердили срок службы российских авиалайнеров. Так для Ту-134 и его модификаций А и Б, которые эксплуатируются отечественными предприятиями, был установлен межремонтный ресурс в количестве 8 тысяч летных часов на 5 тысяч полетов сроком на 9 лет (решение n 24.9-113ГА).

Аэродинамика Ту-134А (Бехтир)

В 1977 г. выходит пособие для авиационных вузов В.П. Бехтира «Практическая аэродинамика самолета Ту-134А». В учебнике подробно и доступно изложены геометрические и компоновочные выкладки самолета. Автор анализирует летные возможности машины, как для стандартных ситуаций, так и для внештатных (в случаях отказа двигателя или обледенения самолета).

Он подчеркивает, что именно инженерное решение разместить двигатели в хвосте фюзеляжа, на спец пилонах позволяла улучшить аэродинамические данные лайнера за счет применения «чистого крыла». А также свести к минимуму шумовые помехи в кабине летчиков и в салоне для пассажиров, и сократить нагрузку, оказываемую газовыми струями действующих двигателей на фюзеляж.

Время разбега самолета

На продолжительность взлета авиалайнера влияет масса самолета, аэродинамические особенности:

  • Ветер;
  • атмосферное давление;
  • влажность воздуха и прочие факторы.

Средняя цифра для ТУ-134 составляет 56 секунд при взлетной скорости 170 км\ч.

Зарубежные лидеры самолетостроения во многом преуспели за счет подходов Андрея Туполева

Ту-334 по своим летным характеристикам отвечает самым современным требованиям по аэродинамике и эксплуатации. Он имеет практически одинаковые взлетные и посадочные характеристики с современными зарубежными аналогами. По удельной топливной экономичности Ту-334 до недавнего времени входил в десятку лучших самолетов мира, включая самолеты большой вместимости, рассказал советник премьер-министра РТ по авиастроительному комплексу Назир Киреев.

«Благодаря конструкции фюзеляжа — верхнему расположению двигателей — он как никакой другой удовлетворяет условиям эксплуатации в России и может использоваться на гораздо большей части имеющихся в России аэропортов, которые недоступны зарубежным аналогам. А заднее расположение двигателей избавляет пассажиров от их рева и создает комфортные условия, не достижимые на имеющихся аналогах. Наконец, пассажиры ближнемагистральных рейсов получают дополнительный комфорт за счет просторного салона, имеющегося у базового для него — магистрального Ту-214», — сообщил Киреев.

По его словам, Ту-334 воплотил все лучшие традиции, заложенные Андреем Николаевичем Туполевым

Их суть в использовании лучших прежних наработок при создании новой машины — неважно, военной или гражданской. За счет такого подхода Туполев сэкономил стране огромные средства, и она вошла в число мировых лидеров по авиастроению

Так, в 1990 году каждый четвертый летающий над земным шаром магистральный самолет был советским.

Например, на базе отработанных аэродинамических решений и систем управления бомбардировщиком Ту-16 в очень короткие сроки был создан первый в мире реактивный пассажирский самолет Ту-104. А на базе дальнего стратегического Ту-95 создан пассажирский дальнемагистральный Ту-114 и целая плеяда дальних военных самолетов самого различного назначения.

Ту-334 — по сути укороченная модификация самолета Ту-214, имеющая общие с ним кабину и элементы конструкции фюзеляжа, технологии производства которых уже имеются и отработаны, рассказал советник премьер-министра РТ по авиастроительному комплексу.

«Кстати, зарубежные лидеры Boeing и Airbus Industrie во многом преуспели именно за счет подходов Андрея Николаевича . Например, Боинг-737 имеет девять модификаций, продан в количестве более 10 тысяч единиц и имеет заказы на три года вперед», — сообщил Киреев.

Однако, по мнению собеседника агентства, сейчас традиции Андрея Туполева в стране утеряны. Разрабатываются новые авиационные проекты, разработка которых растягивается на десятилетия. При этом расходуются огромные бюджетные средства.

«Судите сами, по данным Счетной палаты, на „Суперджет“ и МС-21 затрачены средства, превышающие сумму в полтриллиона рублей. По подходам Андрея Николаевича на эти средства можно было бы создать несколько семейств самолетов регионального, ближнемагистрального, магистрального и дальнего назначения», — рассказал он.

Однако сегодня российские авиакомпании осуществляют 95% пассажирских и 90% грузовых перевозок на закупленных или взятых в лизинг иностранных самолетах. При этом средства, затраченные на них (а это около 600 самолетов), могли бы сохранить авиационные заводы и их коллективы в Саратове, Самаре и Смоленске. По-другому были бы загружены заводы в Воронеже, Ульяновске и Казани, не говоря уже о сотнях предприятий по производству авиационных двигателей, комплектующих агрегатов, приборов систем управления, материалов и т.д. Сохранились бы многие НИИ и КБ, а главное — кадры, подчеркнул эксперт.

Заключение

Ту-134 является важной вехой в отечественном гражданском авиастроении. Данный самолёт находился в серийном производстве на протяжении почти четверти века, оказывая, таким образом, влияние на дальнейшее развитие советской авиационной промышленности. Не будет преувеличением и то, что данный самолёт в определённой степени стал и частью культуры Советского Союза, а, следовательно, и стран, когда-то входивших в него

Ярким примером данной «роли» самолёта в жизни страны стало его появление во многих советских фильмах (например, «Приключения итальянцев в России» или «Мимино»)

Не будет преувеличением и то, что данный самолёт в определённой степени стал и частью культуры Советского Союза, а, следовательно, и стран, когда-то входивших в него. Ярким примером данной «роли» самолёта в жизни страны стало его появление во многих советских фильмах (например, «Приключения итальянцев в России» или «Мимино»).

Но более важным в судьбе Ту-134 является то, что на его основе был разработан более современный Ту-154, который стал самым массовым пассажирским самолётом СССР, а также символом советской гражданской авиации

Именно это, а также то, что благодаря Ту-134, его характеристикам и скорости пассажиры внутренних рейсов пересели с устаревших Ил-14 на новые комфортабельные реактивные самолёты, и стало его важной «миссией» в истории отечественной авиации
