Ракетный комплекс «Точка-У» – стоит в конце истории противника

Сухой старт и подлёдный пуск

Межконтинентальная баллистическая ракета Р-30 «Булава» — твердотопливная трёхступенчатая ракета, несущая шесть боевых блоков индивидуального наведения. Её тактико-технические характеристики официально не раскрывались. По данным СМИ, дальность полёта составляет 10 тыс. км, полезная нагрузка — 1,1 т, вероятное круговое отклонение — от 120 до 350 м.

Эксперты отмечают, что одним из главных достоинств «Булавы» является возможность так называемого сухого старта — перед пуском шахта, откуда вылетает ракета, не заполняется водой, что позволяет уменьшить вероятность обнаружения подлодки гидроакустикой противника.

  • Атомная подводная лодка проекта 955А «Борей-А»
  • globallookpress.com

Ещё одно немаловажное преимущество Р-30 — возможность пуска из-под толщи арктического льда. Для сравнения, крейсеры проекта 667, оснащённые жидкостными ракетами Р-29РМУ2 «Синева» и Р-29РМУ2.1 «Лайнер», могут проводить стрельбы только после того, как проломят лёд

Комментируя заявление начштаба командования подводных сил ТОФ о неуязвимости ракеты для систем ПРО, редактор газеты «Независимое военное обозрение» Дмитрий Литовкин отметил, что ракеты «Булава» стартуют значительно быстрее, чем все их предшественники.

Также по теме

«У флота есть всё для гарантированной защиты родной страны»: Путин поздравил моряков с Днём ВМФ России

В воскресенье, 25 июля, в Санкт-Петербурге прошёл Главный военный морской парад, приуроченный ко Дню ВМФ России. В 2021 году…

«Их разгонный участок длится около пяти минут, что затрудняет использование системы ПРО. Дальше ракеты действительно маневрируют, что делает возможным обход систем ПРО на второй стадии. На третьей стадии, когда ядерные блоки входят в атмосферу, они идут на гиперзвуковых скоростях, которые системы ПРО в принципе не видят», — пояснил военный эксперт.

При этом возможность подлёдного пуска затрудняет обнаружение подлодок со спутников, добавил Литовкин.

«Соответственно, пуск из-подо льда — это дополнительная скрытность применения, такую лодку нельзя обнаружить и предотвратить использование её оружия», — рассказал собеседник RT.

В свою очередь, военный эксперт Юрий Кнутов, комментируя долгий путь разработки и принятия «Булавы», напомнил, что в СССР баллистические ракеты морского базирования были жидкотопливными.

«Традиционно в СССР все подобные ракеты были на жидком топливе. За счёт этого обеспечивались лучшая энергетика и более высокая дальность полёта. Однако это существенно усложняло запуск и хранение ракет, возникало много технических сложностей в эксплуатации. Но мы смогли сделать твердотопливную ракету, это для нас настоящий прорыв», —подчеркнул он.

  • Пуск ракеты «Булава» из подводного положения
  • globallookpress.com

Юрий Кнутов пояснил, что твердотопливные ракеты позволяют существенно сократить время подготовки к запуску, тем самым снижая возможность обнаружения средствами контроля за пусками и предупреждения о ракетном нападении.

Кроме того, из-за разделяемого боевого блока для противодействия ракетам «Булава» нужны десятки ракет-перехватчиков.

В свою очередь, возможность сухого старта даёт подлодке значительное преимущество по времени пуска по сравнению со стратегическими АПЛ других держав.

«Когда лодка должна заполнить шахту водой, она тратит на это время и становится заметна для противолодочной обороны. Также уходит серьёзное время на подготовку к пуску. Тут же все эти моменты отсутствуют, происходит фактический катапультный старт, после которого включаются двигатели. Причём начальная скорость у «Булавы» крайне высокая, что не позволяет её перехватить», — рассказал эксперт.

Оснащение стратегических подлодок ТОФ подобными ракетами значительно усиливает морской компонент российской ядерной триады, добавил Юрий Кнутов.

«Сейчас появляется возможность наносить удар из точки, из которой противник его не ждёт. Более того, ставка делается на Северный и Тихоокеанский флоты, потому что там нашим лодкам намного проще выйти в океан, где их гораздо сложнее отследить и перехватить. Наш потенциал возрастает в разы, потому что новые ракеты и лодки позволяют нам держать на прицеле в случае необходимости наиболее важные объекты потенциального противника», — заключил военный эксперт.

Технические характеристики шасси

Машина оснащалась дизельным движком, развивавшим мощность до 300 лошадиных сил. Мощный двигатель позволял полностью готовой к запуску установке ехать по шоссе со скоростью до 60 км/ч. Бездорожье ограничивало темп движения до 10-15 км/ч. В случае возникновения необходимости комплекс «Точка-У» своим ходом мог преодолевать водные преграды, развивая при этом скорость до 10 км/ч. Так как общая масса шасси не превышала 18 тонн, его можно было перевозить при помощи практически всех военно-транспортных самолетов.

Отсек для ракеты был довольно-таки оригинально выполнен. Так, в передней его части был смонтирован массивный теплоизоляционный кожух, который надежно защищал боевую часть снаряда от воздействия излишне высоких или слишком низких температур. Чем еще примечательна «Точка-У»? Характеристики предпусковой подготовительной работы ярко выделяют ее на фоне всех прочих ракетных комплексов благодаря простоте и высокой скорости выполнения всех операций.

История создания

Одной из первых советских тактических ракет, батареи которых придавались мотострелковым и танковым дивизиям, стала «Луна». Эта довольно простая неуправляемая ракета, оснащённая твердотопливным двигателем, могла забросить осколочно-фугасный заряд массой в 350 кг на дальность свыше 45 км. Точность при этом была удручающей – допускалось километровое отклонение от цели. Частично проблему точности решало применения ядерной боевой части.

Комплекс «Луна» был принят на вооружение в 1960 году, а работы по созданию нового, более современного ТРК стартовали в 1968 году. Изделие получило кодовое название «Точка» и индекс ГРАУ 9К79.

В НАТО этому комплексу присвоили обозначение SS-21 Scarab («Scarab» — скарабей, «SS» — сокращение от «surface-to-surface» — «поверхность-поверхность»).

Модификации и модернизации

Результатом работ стало принятие на вооружение в 1983 году комплекса «Точка-Р». В принципе, от старой системы он отличается только лишь новым способом наведения ракеты на цель. Точнее говоря, конструкторы снова вернулись к идее радиолокационной системы наведения. Новый комплекс может автоматически захватывать цель на расстоянии в 15 километров, после чего в ход пускаются стандартные механизмы управления, унаследованные от старой «Точки». Впрочем, новая установка вполне может использовать весь ассортимент ракет, которые были выпущены в прошлые годы.

Начиная с 1984 года, стартовал новый виток работ, так как даже характеристика установки «Точка-У» нового поколения не слишком-то удовлетворила военных. Испытания состоялись уже в 1986 году. Через три года обновленный комплекс был принят на вооружение и началось его серийное производство. Как и в прошлом случае, основные изменения коснулись непосредственно ракетной части. В результате масса «Точки» выросла примерно на 250 килограммов.

Но не только этим характеризуется новая установка «Точка-У». Радиус поражения также был увеличен. Новая ракета получила твердотопливный движок массой в одну тонну. Дальность полета после этого выросла сразу до 120 километров, что позволило создать также ядерные варианты снарядов.

История создания

Одной из первых советских тактических ракет, батареи которых придавались мотострелковым и танковым дивизиям, стала «Луна». Эта довольно простая неуправляемая ракета, оснащённая твердотопливным двигателем, могла забросить осколочно-фугасный заряд массой в 350 кг на дальность свыше 45 км. Точность при этом была удручающей – допускалось километровое отклонение от цели. Частично проблему точности решало применения ядерной боевой части.

Комплекс «Луна» был принят на вооружение в 1960 году, а работы по созданию нового, более современного ТРК стартовали в 1968 году. Изделие получило кодовое название «Точка» и индекс ГРАУ 9К79.

В НАТО этому комплексу присвоили обозначение SS-21 Scarab («Scarab» – скарабей, «SS» – сокращение от «surface-to-surface» – «поверхность-поверхность»).

Комплекс «Точка У»: старый конь, всё ещё способный испортить любую борозду

Странные ощущения вызывает это, спокойно так пробирающееся через лес, не особенно заморачиваясь в выборе маршрута. Этакое спокойное и неспешное создание советского ВПК. А когда задумываешься над тем, сколько лет «Точка» стоит на вооружении, то возникают такие же чувства, когда смотришь на старый АК-47, такой, со стершимся воронением, седой, но не менее смертоносный.

И тут примерно так же. «Точка» стоит на вооружении с 1975 года, модернизированный вариант «Точка У» — с 1989. Основным отличием его является большая дальность, до 120 км, и точность стрельбы. Комплекс вооружён ракетой 9М79, которая имеет исполнения 9М79Ф, 9М79К и т.д., в зависимости от типа боевой части. Головная часть может быть ядерная АА-60, фугасная 9Н123Ф, кассетная 9Н123К и другие. Кассетная головная часть содержит кассету с пятьюдесятью суббоеприпасами осколочного действия. И есть 9Н123Г и 9Н123Г2-1, специальные боеголовки, способные нести в 65 своих кассетах от 50 до 60 кг таких милых вещей, как Р-33 и Р-55 «Зоман».

Двигатель ракеты твердотопливный однорежимный. Головная часть ракеты неотделяемая. Ракета управляема на всей траектории, что обеспечивает высокую точность попадания. Старт ракеты осуществляется с наклонной направляющей, а после пуска ракета производит доворот в сторону цели. Направление заезда пусковой установки на цель для «Точки» составляет +–15 градусов, что при засечке траектории уменьшает вероятность определения точки пуска. На конечном участке траектории происходит доворот ракеты и вертикальное пикирование на цель. Для достижения максимальной площади поражения обеспечивается воздушный подрыв головной части над целью.

Основные боевые машины комплекса (пусковая установка 9П129М-1 и транспортно-заряжающая машина 9Т218-1) смонтированы на колесном шасси 5921 и 5922. На обоих шасси установлен шестицилиндровый дизельный двигатель 5Д20Б-300. Все колеса шасси ведущие, шины с регулируемым давлением воздуха.

Для движения по воде предусмотрены водометные движители-насосы пропеллерного типа. На воде шасси управляется заслонками водометов и встроенных в корпус каналов. Обе машины способны передвигаться по дорогам всех категорий и вне их. Никакой топогеодезической и инженерной подготовки стартовых позиций и метеообеспечения при проведении пусков ракет не требуется. Аппаратура пусковой установки сама решает все задачи по привязке точки старта, расчёту полётного задания и прицеливанию ракеты.

При необходимости через 15-20 минут после завершения марша и прибытия на позицию ракета может стартовать к цели, а еще через 1,5 минуты пусковая установка уже способна покинуть эту точку, чтобы исключить вероятность своего поражения ответным ударом. Во время прицеливания, несения боевого дежурства, а также при выполнении большинства операций пускового цикла ракета находится в горизонтальном положении, и ее подъем начинается только за 15 секунд до старта. Этим обеспечивается высокая скрытность подготовки удара от средств слежения противника.

Транспортно-заряжающая машина. В ее герметизированном отсеке могут храниться и перевозиться по району боевых действий две полностью готовые к пуску ракеты. Специальное оборудование машины, включающее гидропривод, стреловой кран и некоторые другие системы, позволяют в течение примерно 19 минут осуществить заряжание пусковой установки. Эта операция может быть выполнена на любой неподготовленной в инженерном отношении площадке, размеры которой позволяют поставить рядом бортами пусковую установку и транспортно-заряжающую машину.

Как многое из созданного в СССР, сделано просто и со вкусом. Потому, видимо, и стоит на вооружении до сих пор.

Однако времена меняются, и меняются в некотором роде не в лучшую сторону. В плане общего состояния дел вокруг наших рубежей. И, по имеющейся информации, в карьере этих боевых машин все-таки будет поставлена точка. В самом ближайшем будущем 448-я бригада получит «Искандеры».

«Искандер» — такое же творение советского и российского гения Сергея Павловича Непобедимого, как и «Точка У». Только предшественник был другой, ОТРК «Ока», уничтоженный предательством Горбачева.

27 лет службы «Точек» постепенно заканчиваются. Но сказать, что комплекс устарел, язык не поворачивается.

Боевое применение

Две-три пусковые машины составляли батарею, а три батареи – дивизион. До трёх дивизионов, в свою очередь, составляли бригаду. Тактические ракетные комплексы «Точка» стояли на вооружении Советского Союза и стран Варшавского договора.

На экспорт «Точки» поставлялись не очень активно – их имеют только некоторые арабские страны, конкретно – Сирия и Йемен. Кроме того, в КНДР производилась местная копия под названием KN-02.

Именно Йемен, кстати, стали первой страной, опробовавшей советские установки в бою. В 1994 году «Точки» участвовали в гражданской войне, а с 2018 года используются против сил Саудовской Аравии. Вообще основным полем применения этих тактических комплексов стали именно гражданские войны. Так, в конце 90-х годов российские войска использовали это оружие во второй чеченской кампании.

По некоторым докладам, украинские силы использовали на Донбассе минимум одну батарею пусковых установок. С 2014 года «Точки» применяются и сирийскими войсками.

Прочие технические решения

Так как боевая и двигательные части комплекса были неразрывно связаны на протяжении всего полета, инженеры сконцентрировались на разработке системы коррекции, которая бы начинала работать непосредственно при подлете к цели. На этом этапе чувствительный гироскоп должен был удерживать снаряд под углом в 80° к линии горизонта. Вообще баллистическая ракета «Точка-У», несмотря на свою сравнительную простоту и дешевизну, показывает великолепные результаты по точности.

Ввод данных о месторасположении цели проводился еще до подъема ракеты в вертикальное положение на пусковой установке. Контрольная аппаратура и преобразователь «Аргон» автоматически рассчитывали и формировали полетное задание, после чего оно передавалось ракете.


Очень интересным был способ проверки системы гироскопической стабилизации, который использовала баллистическая ракета «Точка-У». В частности, в ее конструкции имелась особая многогранная призма, соединенная с оптической системой распознавания курса. В корпусе ракеты было небольшое окошко, свет из которого падал на этот многогранник и отражался точно на аппаратуре проверки.

Ракета и ее характеристики

Безусловно, что главным «действующим лицом» системы является одноступенчатая твердотопливная ракета 9М79. Ее габариты – 640 х 65 см (длина, диаметр). Из двух тонн общей массы примерно 500 кг приходится на боевой блок. Ракету разгоняет однорежимный твердотопливный двигатель, сжигающий за время полета (до 28 сек) около 800 кг топлива.

Управление полетом осуществляет инерциальная система наведения, основа которой – гироскоп 9Б64 и вычислительное устройство 9Б65. У «Точки-У» не предусмотрено отделение боевого блока в конце полета. Ракета пикирует на цель практически под прямым углом, что гарантирует высокую точность поражения.

Носители

Ракетами серии «Калибр-НК» и «Калибр-ПЛ» оборудуются следующие корабли иностранных и российских флотов

  • Фрегаты проекта 22350;
  • Фрегаты проекта 11356;
  • Фрегаты типа «Тальвар»;
  • Фрегаты типа «Шивалик»;
  • Корветы проекта 20385;
  • Ракетные корабли проекта 11661 (в зависимости от модификации);
  • Малые ракетные корабли проекта 21631;
  • Малые ракетные корабли проекта 22800;
  • Патрульные корабли проекта 22160 (в зависимости от модификации);
  • Подводные лодки проекта 955 «Борей» (в качестве неосновного вооружения);
  • Подводные лодки проекта 885 «Ясень»;
  • Подводные лодки проекта 636 «Варшавянка»;
  • Подводные лодки проекта 677.

По словам Виктора Чиркова, бывшего главнокомандующего ВМФ в скором будущем большинство кораблей ВМФ России советской постройки, в том числе и крейсер проекта 1144, эсминцы проекта 956 и противолодочные корабли проекта 1155, после модернизации, получили на вооружение ракетные комплексы с ракетами Оникс и Калибр.

В последние годы создано, сдано или сдается в эксплуатации ПО и средства загрузки для ракетных комплексов 3К14, 3М55, 9К, 3К96 и для малогабаритного торпедного комплекса «Пакет», находящихся на современных кораблях ВМФ РФ. Семейство вертикальных ПУ надводных кораблей типа 3С14 обеспечивает размещение на НК проектов 1161К, 21631, 11356М изделия комплекса 3К14, а на НК проектов 22350, 20385, 11442М, к тому же еще и изделий комплексов 3М55 и 9К ОКБ. КБСМ является создателем и поставщиком серийно изготавливаемых транспортно-пусковых стаканов из композиционных материалов, имеющих разрушаемую крышку для изделий комплекс 9К и 3К14. Для загрузки изделий указанных комплектов в ПУ НК разработаны комплексы средств погрузки типа СМ-456.

Вряд ли неприменимость ПКРК «Оникс» в некоторых УКСК как-то связана с размерами боеприпасов, так как 3М14 и 3М55 имеют приблизительно одинаковую длину (по некоторой информации около 8,1 и 8,6 метров). Вероятней всего боевой комплект 3С14 за счет системы управления урезается искусственно. Особенно нелепо это выглядит с 20385 (с «Ониксом») и 11356 (без «Оникса).

Операторы

  • Россия.
  • Китай.
  • Индия.

Дальнейшая работа

Все проекты «Факела» так и не прошли дальше чертежей и эскизов. Приблизительно в 1966 году все наработки были переданы в Коломенское КБ, причем проект сразу стал курировать С. П. Непобедимый. Впрочем, коломенские инженеры полностью согласились с точкой зрения своих коллег из «Факела»: действительно, оптимальной будет инерционная система наведения. Справедливости ради стоит заметить, что в дальнейшем проект был полностью переработан. Фактически от него осталось только название — «Точка-У». Установка была в значительной степени усовершенствована, ее конструкцию удешевили.

В общем и целом, активная стадия работ стартовала только в 1968 году. На сей раз проект поддерживало около 120 самых различных научных и технических предприятий, которыми и была создана «Точка-У». Такой подход диктовался тем, что в кратчайшие сроки требовалось создать не только саму ракету, но и механическое шасси, а также установку для запуска и огромное количество электронной «начинки». Огромный вклад внесли волгоградские «Баррикады», с нуля создавшие пусковую установку, а также автомобильный завод Брянска, на мощностях которого были разработаны и созданы все элементы нового шасси.

Перспективы развития

На развитии термобарических боеприпасов пыталась поставить крест ООН, везде выискивающая “негуманно оружие, причиняющее чрезмерные страдания” (хотя в таком прочтении гуманным надо считать только то, что убивает моментально и сразу). Впрочем, как уже было замечено, её резолюции запретом не являлись.

Перспективным направлением представляется использование в термобарических боеприпасах так называемых “реактивных материалов” – веществ, которые не являются взрывчатыми сами по себе, но в которых при высокоскоростном ударе (например) может быть запущена интенсивная реакция.

Быстрое сгорание на воздухе фрагментов из реактивных материалов существенно повышает фугасное действие снарядов, а крупные осколки, воспламеняясь при пробитии, создают термобарический импульс в запреградном пространстве. На сегодняшний день такое оружие существует в виде опытных образцов.

Прирученная «Стрела-2»: о первом переносном ЗРК

Кроме противотанкового оружия, Сергей Непобедимый работал и над ракетами для поражения воздушных целей. С появлением ракетного вооружения актуальность полетов авиации на больших высотах, как наиболее безопасных при атаках зенитными орудиями и истребителями, упала. Самолеты начали летать на предельно малых высотах, и возникла потребность в новом оружии для поражения сверхзвуковых низколетящих целей. Кроме того, с подобным запросом, по рассказам Непобедимого, к Советскому Союзу обратился президент Египта. Работы по созданию ПЗРК «Стрела-2» начались в 1960 году.


ПЗРК «Стрела-2М»

Оружие должно было стать переносным и работать по принципу «выстрелил и забыл». При его создании было внедрено около 200 изобретений. Уже к 1969 году египетские военные получили комплексы, прошли обучение и использовали их в боях против авиации Израиля. В первом же бою, по рассказам Непобедимого, десятью ракетами «Стрела-2» было сбито шесть самолетов.

Затем за восемь месяцев была проведена модернизация для увеличения зоны поражения и повышения скорости ракеты. Новая модель «Стрела-2М» участвовала в боях во Вьетнаме, где с ее помощью в предельно сложных условиях было сбито 205 самолетов США. Этот комплекс с дальностью поражения до 4200 м на догонных курсах и 2800 м на встречных курсах и высотой поражения до 2300 м использовался более чем в 60 странах.

Морской арсенал

Баллистическая ракета Р-30 «Булава» для вооружения крейсеров «Борей» была разработана Московским институтом теплотехники (МИТ). Как полагают эксперты, при создании использовались наработки проекта мобильной малогабаритной МБР 15Ж59 «Курьер» (работы были прекращены в 1991 году в связи с реализацией ДРСМД).

Также по теме


«Нерядовые учения»: Путин провёл запуск четырёх баллистических ракет в рамках манёвров стратегических сил России

Минобороны РФ провело тренировку по управлению Стратегическими ядерными силами (СЯС) России, в ходе которой были произведены пуски…

Проектирование «Булавы» и создание для неё систем связи и оборудования стартовали в конце 1990-х годов. Бросковые испытания опытных образцов начались в начале 2000-х годов, лётные — в 2004 году. В 2007-м было запущено серийное производство основных узлов будущей ракеты.

Этап испытаний (2005—2012 годы) «Булавы» проходил неровно, 6 из 12 пусков оказались неудачными. Однако шесть успешных пусков в 2010—2011 годах продемонстрировали исправность доработанных специалистами электронных систем. 10 января 2013 года Р-30 была принята на вооружение ВМФ.

«Булава» — твердотопливная ракета, отличается неприхотливостью в эксплуатации. Её главная особенность в сухом старте — перед пуском шахта, откуда вылетает ракета, не заполняется водой. Это позволяет уменьшить вероятность обнаружения крейсера гидроакустическими системами противника.

Помимо «Булавы», на вооружении морского компонента ядерной триады РФ стоят жидкостные МБР Р-29РМУ2 «Синева» (2007) и её модернизированный вариант Р-29РМУ2.1 «Лайнер» (2014). Жидкостными ракетами оснащены атомные крейсера проекта 67БДРМ «Дельфин» и проекта 667БДР «Кальмар».

  • Запуск баллистической ракеты «Синева» с борта РПКСН «Верхотурье»

«Синева» и «Лайнер» менее безопасны в эксплуатации, чем «Булава», однако они превосходят её по энергомассовым характеристикам, то есть по соотношению дальности, массы, боевой нагрузки и мощи. Российские жидкостные ракеты морского базирования являются самыми эффективными баллистическим ракетами в мире», — отметил Корнев.

Все три российские МБР оснащены аппаратурой, позволяющей преодолевать системы противоракетной обороны, включая перспективные образцы. Однако в силу небольших габаритов ракеты морского базирования уступают по мощности наземным вариантам.

Описание конструкции

Главная часть комплекса «Точка-У» — ракета 9М79-1. Она 1-ступенчатая, состоит из ракетной части, включающей в себя двигатель и приборы управления, и головной части – собственно боевого заряда. Двигатель – твердотопливный, с одним составным соплом. Топливный заряд при старте поджигается пиропатронами, соединенными с воспламенителем.

Перед двигательной установкой находится приборный отсек. В нем находится система управления с цифровым вычислителем. Используется инерциальное наведение, устойчивое к средствам противодействия, причем траектория полета корректируется не до момента отключения двигателя, а до момента достижения точки прицеливания. Из-за постоянного управления, кстати, ракета не считается баллистической. Аэродинамические рули управляются с помощью гидроприводов, газоструйные рули служат вспомогательным средством и используются только при наборе ракетой скорости.

Головные части соединяются с ракетной болтами, питание на ГЧ подается через кабель.

Основной тип боевой части – осколочно-фугасная 9Н123Ф. Она снаряжена 162 кг смеси гексогена и тротила. Для максимальной эффективности осколочного действия подрыв заряда происходит в воздухе, а ракета перед срабатыванием доворачивает на угол встречи, близкий к прямому. За счет этого основная масса осколков равномерно разлетается в стороны. Площадь, накрываемая осколками, может доходить до 3 Га. Основная часть осколков при этом имеет массу до 20 г, а самые легкие – до 5 г.

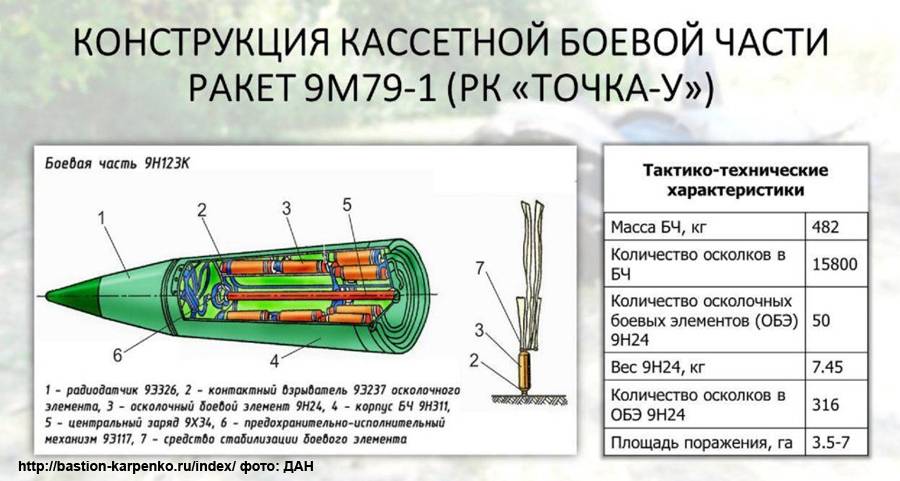

Кассетная головная часть 9Н123К содержит 50 суббоеприпасов с индексом 9Н24. Каждый такой боевой элемент снаряжен 1,5 кг гексала и дает до 316 осколков массой в среднем 7 г. Общая площадь поражения достигает 7 Га.

Ракеты с кассетной боевой частью считались более эффективными, чем осколочно-фугасные. Так, предполагалось, что уничтожить артиллерийскую батарею (в том числе самоходную) может одна ракета с БЧ 9Н123К. Для поражения такой же цели осколочно-фугасными зарядами требовалось две ракеты. Если координаты цели определялись с меньшей точностью (до 150 м), штатный расход составлял две кассетные и четыре осколочные ракеты.

Существует вариант осколочно-фугасной боевой части, оснащенной радиолокационной головкой самонаведения. Такие ракеты предполагалось применять против радарных установок, на излучение которых они бы наводились.

Ядерные боевые части для «Точки-У» имели заряд мощностью до 100 (по другим данным – до 200) килотонн.

Ракеты с химическим зарядом несли в головной части 65 суббоеприпасов снаряженных зоманом или газом VR.

Транспортно-пусковой установкой для комплекса «Точка-У» служит 6-колесный вездеход-амфибия марки БАЗ-5921. Машина оснащается 6-цилиндровым дизелем, механической 5-скоростной коробкой передач. Передвижение по воде осуществляется с помощью водометов, высокую маневренность обеспечивает наличие задней управляемой оси. Машина оснащалась средствами защиты от оружия массового поражения. Ракета приводилась в стартовое положение за 15 секунд.

В состав ракетных батарей также вошли транспортно-заряжающие машины на шасси БАЗ-5922 и транспортные автопоезда, состоящие из тягача ЗиЛ-131 и активного полуприцепа. Перегрузка ракеты с заряжающей машины на пусковую занимала от 15 до 30 минут. Все машины, входящие в состав комплекса (кроме автопоедов) авиатранспортабельными, перевозились обычно тяжелыми самолетами АН-22 или Ил-76.

Почерк Непобедимого

С.П. Непобедимый удивительным образом соответствовал своей фамилии, создавая оружие победы, которому не было равных. В его послужном списке значатся противотанковые ракетные комплексы «Шмель», «Малютка», первый советский ПЗРК «Стрела» и его последующие модификации, ПЗРК следующего поколения — «Стрела» и «Игла».


Руководитель разработки «Точки» В 70-80 годы возглавляемое им КБ Машиностроения создает новый тип оружия – сверхзвуковые ПТУР «Штурм», «Атака» и «Хризантема». Позже по его инициативе были созданы ракетные комплексы «Точка», «Ока» и начата разработка ракетного комплекса «Искандер», работу над которым уже завершали его ученики.

Транспортно-заряжающая машина

Что еще входит в состав комплекса «Точка-У»? Характеристики ее ракеты, если вы еще не забыли, предполагают вес снаряда в две тонны. Так что невозможно обойтись без транспортно-заряжающей машины, которая была создана на основе шасси БАЗ-5922. В ее кузове имеется место для двух ракет, боевые части которых закрыты теплоизолирующим кожухом. Установка снарядов на направляющие производится при помощи грузового крана, который входит в конструкцию 9Т128.

В принципе, ракеты могут сравнительно долгое время храниться в транспортно-заряжающей машине, но куда лучше использовать для этой цели специально разработанные металлические контейнеры. С чем это связано? Если установка «Точка-У» (фото которой неоднократно встречается в статье) хранилась в неподобающих условиях, ракета может полететь куда угодно, но только не в цель.

Чтобы установки перевозить на большие расстояния, применяют специальные машины 9Т222 или 9Т238, которые представляют собой практически стандартные тягачи. На одной такой машине можно перевозить два контейнера/ракеты или же четыре боевые части. Как бы ни была хороша «Точка-У», характеристики ее со временем начали все более заметно ухудшаться. Конечно же, были начаты работы по модернизации техники.
