Су-17 – «монтажник» с крылом изменяемой геометрии

«СОКО Г-4 СУПЕР ГАЛЕБ» — боевая чайка

Легкий штурмовик (Югославия)

«Супер Галеб» — наглядный пример высокого профессионального уровня югославских авиаконструкторов

После создания машины «Орао» пути авиастроителей Югославии и Румынии разошлись. В 1978 году «СОКО» приступила к разработке собственного штурмовика, предназначенного для замены учебно-боевых самолетов «Галеб-2» и «Ястреб». Новую машину назвали «Супер Галеб» («Супер Чайка»).

Получился вполне современный многоцелевой самолет, способный составить конкуренцию новейшим западным машинам такого же класса — английскому «Хоку» и немецко-французскому «Альфа Джет». Вооружение «Супер Галеба» состояло из 23-мм пушки и четырех подкрыльевых узлов подвески бомб или неуправляемых ракет.

Штанга, расположенная над посадочной фарой, — это трубка Пито, которая служит для измерения скорости самолета

В 1982 году началось серийное производство самолета. До 1989 года было создано 132 «Супер Галеба», из которых 6 купила Бирма. Только распад Югославии привел к прекращению их выпуска.

Самолет широко применялся во время гражданской войны в этой стране. Четыре штурмовика были сбиты американскими F-16 в 1994 году, еще столько же было сбито спустя пять лет.

В 1999 году 7 «Супер Галебов» и «Орао», а также 2 МиГа-21 разбомбили натовский аэродром в Тузле, похоронив на нем 17 самолетов и 2 вертолета, потеряв при этом два самолета. Как утверждалось впоследствии, вылет был собственной инициативой сербских пилотов. «СОКО Г-4 Супер Галеб» до сих пор находятся на вооружении ВВС Сербии, а также Боснии и Герцеговины.

Штурмовик «Супер Галеб» — один из героев гражданской войны в Югославии

Поделиться ссылкой

Воздушный крейсер

Идея превратить бомбардировщик в истребитель совсем не нова. Ещё во времена Первой мировой были задумки для сопровождения рейдов дальних бомберов переделать часть подобных машин в самолёты эскорта. Вместо запаса бомб поставить на них побольше пулемётов и с их помощью отбиваться от набегающих толп вражеских истребителей. Другой вариант — установить пушку или две побольше и эффективно сбивать бомбардировщики противника.

В межвоенный период всё это окончательно оформилось в концепцию летающего «крейсера» — многомоторной машины сопровождения бомбардировщиков или охоты на них.

Летающий «крейсер» из СССР — ЦКБ-54

Вторая мировая позволила проверить работоспособность этой концепции. Американцам требова­лось сопровождение для дальних машин. Одним из решений было создать специализированный бомбардировщик сопровождения. Немцы же, в свою очередь, стремились перехватить самолёты союзников и из своих бомберов сделать перехватчики. Не вышло ни у первых, ни у вторых.

Американские машины сопровождения оказались куда менее полезны, чем ожидалось. Кроме того, на обратном пути они отставали от своих коллег, которые без запаса бомб летели быстрее и выше. Тем самым самолёт сопровождения становился скорее добычей, чем угрозой для врага. Перехватчики из бомбардировщиков тоже получались не очень. Да, на них влезала целая гора оружия, даже радарный комплекс для ночного боя, — но вот по скороподъёмности, манёвренности и другим параметрам они значительно уступали своим специализированным коллегам.

Американский самолёт сопровождения ХВ-40

Модификации самолета Су-27

  • Су-30 – многоцелевой истребитель, рассчитан на экипаж из двух человек.

  • Су-33 – палубный истребитель. В нем присутствует крюк для экстренного торможения.

  • Су-34 – бомбардировщик, используемый в штурмовых операциях.

  • Су-35 – истребитель широкого военного применения.

  • Су-27С – одноместный истребитель-перехватчик (двигатели АЛ-31Ф).

  • Су-27СК – экспортный экземпляр, производимый с 1991 года. Вооружение − Р-27 и Р-73.

  • Су-27СМ – более усовершенствованный вариант самолета. В наличии системы СУВ-27Э и СУВ-ВЭШ.

  • Су-27СМ3 – сконструировано 12 машин. Двигатель АЛ-31Ф-М1.

  • Су-27СКМ – экспортный вариант Су-27СМ.

  • Су-27П – истребитель-перехватчик, рассчитанный на одного пилота. Используется исключительно для ПВО.

  • Су-27УБ – двухместный истребитель учебно-боевого характера.

  • Су-27УБК – экспортный вариант.

  • Су-33УБ – палубный истребитель, сконструированный для боевых учений.

  • Модификации украинского производства: Су-27УБ1М, Су-27УП1М, Су-27С1М, Су-27П1М.

Один из основных отечественных фронтовых истребителей, полностью удовлетворяет всем требованиям, предъявляемым к самолету этого класса. Первый полет на истребителе совершил летчик-испытатель В. С. Ильюшин 20 мая 1977 г. К 2000 г. было выпущено 760 самолетов Су-27. Силовая установка: два турбовинтовых двухконтурных с форсажной камерой двигателя АЛ-31Ф тягой по 12 500 кг.

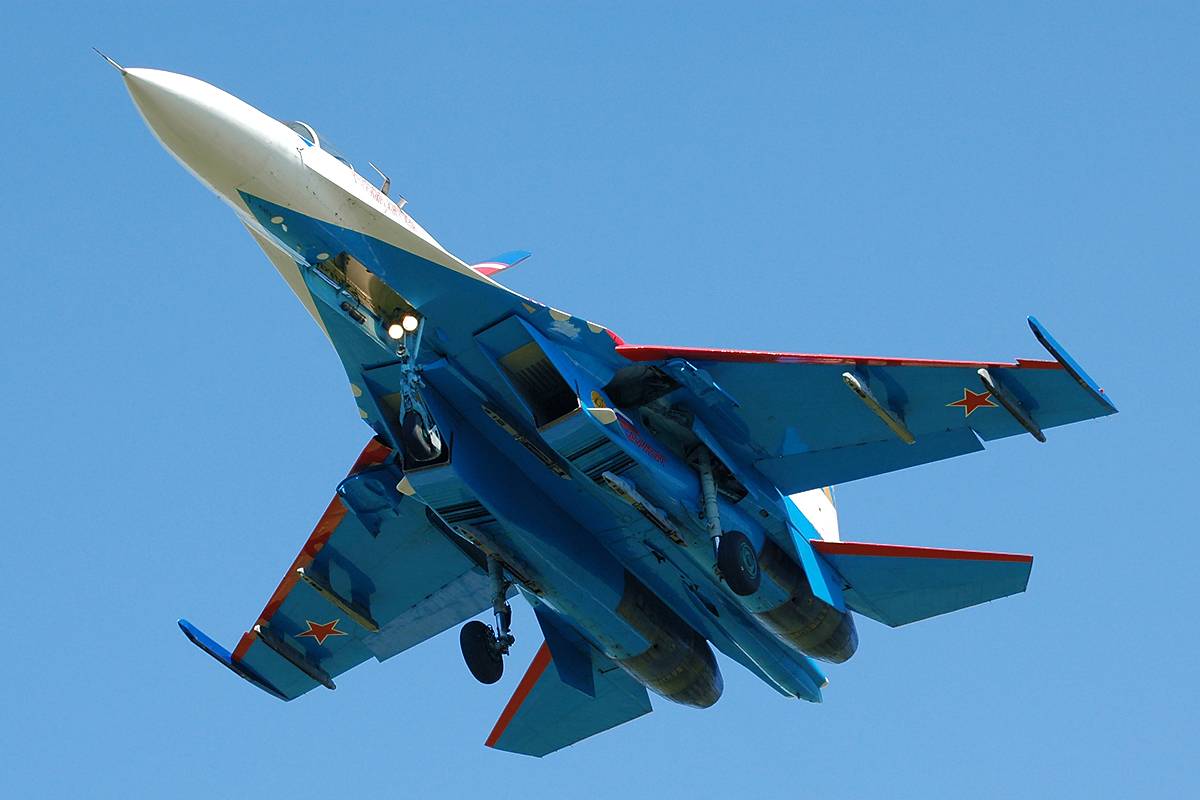

Су-27 фото

Тактико-технические характеристики фронтового истребителя Су-27

  • Размах крыла, м 14,7

  • Размах крыла с управляемыми ракетами Р-73Э на консолях, м  14,95

  • Длина самолета (без штанги приемника

  • воздушного давления), м 21,94

  • Высота самолета, м 5,93

  • Высота самолета Су-27УБ, м 6,36

  • Площадь крыла, м2    62,04

  • Взлетная масса, кг: максимальная  28 000

  • Взлетная масса, кг: нормальная 23 000

  • Масса пустого самолета, кг 16 300

  • Масса топлива во внутренних баках, кг 9400

  • Боевая нагрузка, максимальная, кг 4000

  • Скорость, максимальная, км/ч: Су-27 2500

  • Скорость, максимальная, км/ч: Су-27 УБ 2125

  • Скорость у земли, максимальная, км/ч  1400

  • Практический потолок, м: 18 500

  • Практический потолок, м Су-27 УБ:   17 250

  • Динамический потолок, м 24 000

  • Скороподъемность, максимальная, км/ч  300 м/с

  • Дальность практическая, км: Су-27 3900

  • Дальность практическая, км: Су-27УБ 3000

  • Дальность практическая у земли, км 1400

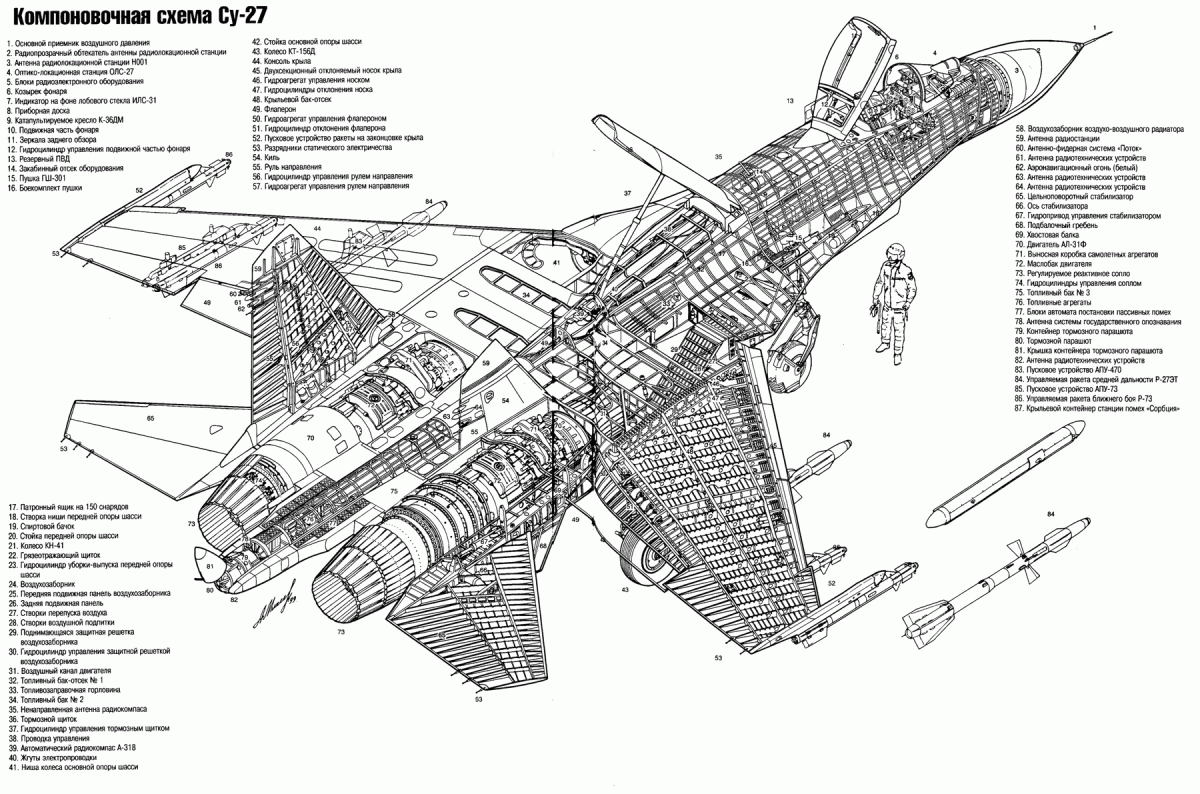

Су-27 схема

Вооружение:

  • масса боевой нагрузки составляет, кг 6000-8000

  • Тип оружия: пушка ГШ-301 (калибр 30 мм);

  • десять управляемых ракет средней, увеличенной и малой дальности;

  • пять контейнеров малогабаритных грузов;

  • до шести блоков неуправляемых ракет (калибра 80, 122 мм);

  • до 38 свободнопадающих бомб.

  • Возможны другие типы оружия.

Конструкция

Самолет Су-17 построен по обычной среднепланной схеме и имеет крыло изменяемой геометрии. Вся конструкция машины изготовлена из алюминиевых сплавов и высокопрочной стали.

Фюзеляж имеет конструкцию типа полумонокок круглого сечения и оснащен воздухозаборником на съемной носовой части. На входе имеется регулируемый конус (кроме модели М4). Канал подачи воздуха разделяется на две части симметричные части, проходящие мимо кабины и фюзеляжных топливных баков.

Кабина частично защищена листами с толщиной до 18 мм на основе алюминиевых сплавов. Она закрывалась сверху откидным плексигласовым обтекателем. Передняя часть кабины имела три плоских стекла.

Лобовая часть выполнена из бронестекла, закреплённого в рамке. За креслом пилота имеется отсек, в котором располагается бортовое радиоэлектронное оборудование и установка для кондиционирования воздуха.

Крыло самолета Су-17 составлено из неподвижной центральной секции и поворотных консолей. Угол стреловидности консоли лежит в пределах 30…63 градуса. При максимальном угле часть консоли уходит внутрь центральной секции, которая имеет вертикальные окантовки усиления. Эти окантовки играют роль аэродинамических гребней и применяются для монтажа точек подвеса.

Регулировка угла выполняется гидравлически от двух независимых систем. Работа систем синхронизирована при помощи соединительного вала. В аварийной ситуации регулировка угла может выполняться от одной из систем.

При нахождении на земле самолет устанавливается на трехстоечном шасси с передней опорой расположенной в носовой части Су-17.

В состав силовой установки входит турбореактивный двигатель ОКБ Люлька модели АЛ-21ФЗ. Двигатель работает на авиационном керосине марок ТС-1, РТ или Т-1, запас которого расположен в фюзеляжных и крыльевых баках. Дополнительный запас топлива может находиться в подвесных емкостях с объемом от 600 до 1500 литров.

В состав электронного оборудования входили навигационный комплекс с возможностью прицеливания, радиокомпас и радиовысотомер, измерители скорости и сноса (работающие на основе эффекта Доплера), системы наведения противорадиолокационных ракет (во внешнем контейнере).

Все варианты Су-17 оснащены двумя авиационными пушками типа НР-30 с боекомплектом по 80 снарядов на каждую. На внешних точках подвески могло размещаться следующее вооружение:

  • До двух ракет типов К-13, Р-60 или 73, предназначенных для поражения воздушных целей.
  • Контейнеры с кассетными бомбами.
  • Стандартные фугасные авиационные бомбы.
  • Реактивные снаряды различного калибра.
  • Контейнеры с управляемыми пушками.
  • Ракетные комплексы для поражения наземных целей (типов Х-23/25/29/29Т/58).

История создания и применения Су-25

В 1969 году был объявлен конкурс, в котором приняли участие четыре конструкторских бюро: Яковлева, Микояна, Ильюшина и Сухого. Все конструкторские бюро, кроме КБ Сухого предложили модификации серийных самолетов. Самолет Ил-102, представленный КБ Ильюшина, соответствовал требованиям конкурса, но отличался излишней простотой и имел ряд недостатков. КБ Сухого выставило на конкурс прототип штурмовика Т-8, который по собственной инициативе уже несколько лет разрабатывали специалисты бюро.

Т-8 был объявлен победителем конкурса. История появления на свет этой машины также довольно любопытна. В 1968 году к конструкторам КБ Сухого обратилась группа преподавателей Военно-воздушной академии с предложением разработать новый штурмовик. Началась работа, первоначально о ней не знал даже генеральный конструктор КБ. Лишь только после того, как была готова концепция нового самолета, о работах сообщили Сухому. Он одобрил это начинание и внес в проект свои коррективы.

Конструкторы изначально задумывали «самолет поля боя», который должен был поддерживать сухопутные войска в условиях сильного противодействия ПВО

Особое внимание было уделено маневренности и живучести самолета. Также самолет должен быть простым в производстве, неприхотливым в обслуживании и не предъявлять высоких требований к аэродромам базирования

Т-8 впервые поднялся в воздух в феврале 1975 года. В 1978 году доработанная машина была передана для государственных испытаний. В 1980 году началась война в Афганистане, и новый штурмовик сразу принял участие в боевых действиях, хотя на тот момент машина еще даже не прошла этап государственных испытаний. Конструкторы самолета указывали на то, что самолет еще не готов, но военные хотели испытать его в боевых условиях.

Самолет прекрасно показал себя в тяжелых условиях Афганистана и получил наивысшие оценки военных. Сразу после официального окончания испытаний была создана особая авиационная эскадрилья, вооруженная Су-25, которая была отправлена в Афганистан. Именно там этот самолет получил свое прозвище «Грач».

Самолет приспосабливался к тяжелым условиям войны. В 1984 году у моджахедов появились ПЗРК, в ответ на это, на Су-25 были установлены дополнительные кассеты с ИК-ловушками. Через два года у противника появился новейший американский ПЗРК «Стингер», который стал серьезной проблемой для советской авиации. Этот комплекс был оборудован совершенной системой наведения, поэтому разработчики штурмовика занялись увеличением живучести самолета. Была изменена система прокладки трубопроводов, усилена их защита. В хвостовой части самолета была установлена система пожаротушения.

Штурмовик Су-25 воевал в Афганистане на протяжении восьми лет, и этот период показал высокую надежность и эффективность машины. «Грачи» совершили 60 тысяч вылетов, потеряв при этом всего лишь 23 машины. Были случаи, когда Су-25 возвращался на аэродром, имея до 150 пробоин. Ни один из самолетов не был потерян из-за взрыва топливных баков или гибели пилота.

Кроме Афганистана штурмовик Су-25 принимали участие в гражданском конфликте в Анголе. Эти самолеты участвовали в ирано-иракской войне, правда, информации об их боевом применении нет. Они были задействованы в конфликтах, которые происходили в бывших советских республиках. Эти машины воевали в Африке, активно применялись в ходе первой и второй чеченской войны. Сегодня Су-25 применяются в Ираке против боевиков организации ИГИЛ.

Самолет Су-25 перестал серийно выпускаться в 1992 году. Он является основным штурмовиком российской армии. Летчики очень любят эту машину.

LTV A-7 «КОРСАР II» — заслуженный ветеран штурма

Палубный штурмовик (США)

Чтобы обезопасить себя от осколков собственных бомб при сбросе боеприпасов с малых высот, пилот А-7 использует бомбы замедленного падения Mk.82

Главным недостатком штурмовика «Скайхок» была невысокая дальность полета. Применять машину для нанесения ударов по целям, находящимся в глубоком тылу противника, было невозможно. Первоначально такая роль отводилась бомбардировщику F-111, однако он не мог взлетать с палуб авианосцев.

Возникла потребность в еще одном самолете, который был бы так же дешев, как «Скайхок», но превосходил бы его радиусом действия. Исследования по созданию такой машины начались в 1962 году

Было рассмотрено 27 вариантов, при этом главное внимание уделялось цене доставки одного боеприпаса в тыл врага. После разорительной войны с Кореей американцы собирались вести следующую, вьетнамскую, весьма экономично

В объявленном конкурсе проектов победила фирма «Воут», предложившая недорогую модификацию палубного истребителя F-8 «Крусейдер», созданного в 1955 году.

Техобслуживание А-7. Под поднятым носовым обтекателем видна бортовая радиолокационная станция

Внешне штурмовик очень напоминал «Крусейдер», но имел более дешевый двигатель и усиленное крыло, способное переносить боеприпасы. В носовой части фюзеляжа располагались две пушки. Самолет оснастили новой навигационно-прицельной системой, позволявшей точно вычислять курс к цели и наносить удары по ней. В 1964 году был построен макет самолета. 27 сентября 1965 года первая из трех опытных машин поднялась в воздух. Самолет получил название «Корсар II». В 1966-1968 годах было выпущено 199 таких машин. В 1967 году из них сформировали первую эскадрилью. Вскоре она отправилась во Вьетнам. В самом начале войны самолет совершил около 1400 боевых вылетов, при этом только один штурмовик был потерян.

В 1983 году один самолет в составе миротворческих сил в Ливане сбили сирийские ПВО. В 1986 году в заливе Сидра «Корсар» участвовал в нанесении ударов по Ливии. Во время операции «Буря в пустыне» штурмовик использовался как для проникновения вглубь территории Ирака, так и для дозаправки в воздухе других самолетов.

В 1993 году самолет был снят с вооружения армии США, однако до сих пор он входит в состав ВВС Ливии, Ливана, Гренады, стран Персидского залива.

Учебно-боевая модификация А-7 греческих ВВС

Боевое применение Су-17

Первые Су-17 стали поступать в подразделения ВВС СССР в 1972 году. В этот же период начались и экспортные поставки самолета. В 1970-1971 гг. конструкторами ОКБ Сухого была разработана экспортная версия машины – Су-20, которая в 1972 году начала поставляться в Египет. Конструкция Су-20 была практически аналогичной Су-17М, имелись небольшие различия в бортовом оборудовании и системе вооружения самолета.

В 1973 году началась разработка еще одной экспортной модификации машины – Су-22. Су-22 получил новый двигатель Р-29БС-300 и ракеты Р-3С и Х-23.

Первые машины Су-22 получили военно-воздушные силы Перу.

С 1973 по 1990 год было изготовлено около семи сотен самолетов модификации Су-20 и Су-22. Они стояли на вооружении стран-союзниц Советского Союза по Варшавскому договору, а также государств, которым СССР в разные годы оказывал военную помощь.

Су-17 и его экспортные модификации Су-20 и Су-22 теоретически имели возможность вести воздушный бой против западных истребителей третьего поколения, но в таком качестве эти машины почти никогда не использовали. Впервые Су-20 был применен во время арабо-израильского конфликта 1973 года. Этот самолет стоял на вооружении ВВС Сирии и Египта. Су-20 наносили удары по израильским военным и промышленным объектам. В ходе боевых действий было потеряно 12 Су-20.

Су-17 очень активно использовался во время афганской войны, он стал единственным советским самолетом, который прошел эту кампанию от ее начала до конца. Су-17 применялся в качестве бомбардировщика, штурмовика и разведчика. Кроме того, эта машина в модификациях Су-20 и Су-22 стала основой афганских ВВС. За время этого конфликта было потеряно около тридцати машин (точных данных нет). Несколько самолетов экспортных модификаций (Су-20 и Су-22) были сбиты истребителями пакистанских ВВС. Один Су-22 был угнан афганским пилотом в Пакистан. Несколько Су-22 попали в руки талибов после захвата ими власти в стране. Позже вся авиация Талибана была уничтожена американцами на аэродромах.

Су-20 и Су-22 являлись основной машиной ВВС Ирака во время ирано-иракской войны. Общие потери этих самолетов во время данной кампании составляют более шестидесяти машин.

Во время первой войны в Персидском заливе Ирак перегнал 44 Су-20 в Иран, чтобы уберечь их от ударов авиации международной коалиции. После окончания войны власти Ирана отказались отдавать самолеты их законному владельцу.

Су-17 применялся ВВС Анголы в ходе гражданского конфликта против партизан организации УНИТА.

ВВС Ливии использовали эти машины для нанесения ударов по силам мятежников на начальном этапе гражданской войны.

ВВС Йемена применяли Су-17 против шиитских мятежников.

В настоящее время ВВС Сирии использует Су-17 для нанесения ракетно-бомбовых ударов по позициям повстанцев. Известно минимум о пяти потерянных машинах. В начале сентября 2020 года в районе населенного пункта Дейр-эз-Зор был сбит Су-22М4 сирийских ВВС. Летчик погиб.

Основные особенности конструкции нового советского самолета

Принципиально самолет не стал чем-то новым в истории отечественного самолетостроения. Осталась нетронутой привычная аэродинамическая схема  – свободнонесущий среднеплан с крылом изменяемой геометрии. Другими словами, самолет Су-17 являлся летающим реактивным двигателем, оснащенным крыльями и горизонтальным хвостовым оперением. Основной планер изготавливался из дюралюминия, имел прочную и устойчивую конструкцию.

Крыло машины состояло из неподвижной части, угол стреловидности 630, и концевых консолей, которые могли менять угол стреловидности в диапазоне 30-630. Механизм поворота консолей включает в себя гидромоторы, приводимые в действие гидравлической системой. На самолет устанавливался турбореактивный двигатель форсированный турбореактивный двигатель. На первых серийных машинах ставились двигатели Ал-7Ф1 тягой 9600 кгс. Последующие модификации, включая машину Су-17 серии М, уже получили новые более мощные моторы АЛ-21Ф3 я тягой 11200 кгс.

На самолете сохранилось шасси традиционной схемы, с тремя стойками. Наличие системы пневматической регуляции давления позволяет использовать такое шасси при посадке самолета на грунтовые аэродромы. В качестве вспомогательного тормозного средства Су-17 оснащался тормозным парашютом.

Самолет оснащен трехстоечным убираемым шасси с одинарными баллонами на колесах. Применение пневматики низкого давления позволило эксплуатировать самолет с аэродромов, имеющих травяное покрытие. Самолет для уменьшения длины пробега был снабжен тормозным парашютом.

Что касается бортового оборудования, то на новой машине установлено прицельно-навигационное оборудование нового поколения ПРНК-54, который оснащен собственным ЦВМ. Конструкция самолетов типа Су-17 позволяла размещать на борту воздушного судна целый ряд другого технического оборудования. Это в основном были комплексные системы фото и радио разведки, радиолокационное оборудование.  В качестве «ноу-хау» советские авиаконструкторы наиболее важные узлы и агрегаты боевой машины защитили броней. Новый самолет получил дополнительные средства обеспечения живучести.

В таком виде самолет ОКБ П.О. Сухого получил следующие ТТХ:

  • полная взлетная масса машины составила 16280 кг;
  • размах крыльев 13,7 м;
  • максимальная скорость на высоте 7000 м составляла 2230 км/ч;
  • максимальная скорость у земли – 1350 км/ч;
  • практический потолок 16500 м.;
  • максимальная дальность с дополнительными топливными баками 2300 км.;
  • экипаж машины – один человек.

Комплекс вооружений, которыми оснащался новый боевой самолет, представлял собой универсальный набор основных средств вооружений. Самолет имел боевую нагрузку на внешней подвеске до 4000 кг. Основным средством вооружения на первых модификациях стала пара 30-мм авиационных пушек НР-30. Для нанесения наземных ударов использовались авиационные бомбы и неуправляемые ракетные снаряды. Экспортная версия самолета Су-20 оснащалась упрощенным бортовым радиоэлектронным оборудованием и имела ограниченные возможности по использованию бортовых средств вооружения.

Аварии и инциденты

Аварии и катастрофы

28 июля 2010 года C-17 ВВС США (с/н 00-0173) потерпел катастрофу недалеко от авиабазы Elmendorf во время тренировочного полёта по программе подготовки к авиашоу «Arctic Thunder Air Show». Все 4 члена экипажа находившиеся на борту погибли. Самолёт разбился вблизи железной дороги, вызвав повреждение железнодорожного полотна и перерыв в движении ж/д транспорта. Причиной сваливания самолёта явилась ошибка пилота ]. Это стало первым инцидентом с самолётом C-17 во время которого погибли люди, а самолёт был безвозвратно потерян.

Инциденты

  • 9 декабря 2003 года C-17 ВВС США (с/н 98-0057) был подбит ракетой недалеко от Багдада, Ирак. Один из двигателей был выведен из строя. Пилотам удалось посадить самолёт.]
  • 6 августа 2005 года C-17 ВВС США (с/н 01-0196) выкатился за пределы ВПП на авиабазе в Баграме, Афганистан во время посадки, разрушив нос самолёта и шасси. Инженерам потребовалось два месяца, чтобы подготовить самолёт для перелёта на фабрику завода производителя для ремонта. Пятидневный перелёт обратно в США был выполнен лётчиком-испытателем, так как частичный ремонт, произведённый в Афганистане имел существенные недостатки и самолёт имел ограниченную управляемость. Окончательно починить самолёт удалось только к октябрю 2006 года.
  • 30 января 2009 года C-17 ВВС США (с/н 96-0002) совершил посадку на авиабазе Баграм в Афганистане с убранными шасси.

Четвертое поколение: мастер высшего пилотажа Су-27

Высокоманевренный истребитель Су-27, впервые взлетевший в 1977 году, по праву признан одним из лучших отечественных боевых самолетов. Этот истребитель четвертого поколения стал визитной карточкой отечественных ВВС.

Официально на вооружение Су-27 принят 23 августа 1990 года. К тому моменту «двадцать седьмой» уже успел установить ряд мировых рекордов по скороподъемности. В том числе в 1986 году летчик-испытатель Виктор Пугачев достиг высоты 3000 метров всего за 25,4 секунды.

Буквально через три года Виктор Пугачев снова удивил весь мир. В июне 1989 года на авиасалоне в Ле-Бурже он устроил самую зрелищную иностранную премьеру Су-27, продемонстрировав новую фигуру пилотажа, которую прозвали в его честь – «Коброй Пугачева». Фигуры высшего пилотажа, выполненные на Су-27, продолжают поражать зрителей престижных авиасалонов мира. С 1991 года на истребителях Су-27 выступали летчики группы высшего пилотажа ВВС России «Русские витязи».

Самолет Су-27

Высокая маневренность Су-27 стала возможной благодаря в том числе новой электродистанционной системе управления (ЭДСУ). Ее наличие, кстати, считается одним из основных отличий машин четвертого поколения.

Высокие летные характеристики «двадцать седьмого» во многом обусловлены применением двигателей нового поколения АЛ-31Ф конструкции ОКБ им. Люльки. Этот двигатель до сих пор считается одним из лучших в мире для самолетов фронтовой авиации. Он устанавливается не только на Су-27, но и на его модификации, палубные истребители Су-33, истребители Су-30МК, фронтовые бомбардировщики Су-34.
