40-мм реактивный осветительный патрон увеличенной дальности
40-мм реактивный осветительный патрон 1 увеличенной дальности (рис. 3) состоит из пусковой трубки 2, воспламенительного устройства 3, ракеты 6 и дополнительных деталей – усилителя 5, колпачка 4 войлочного пыжа 10 и крышки 11.
Рис. 3. 40-мм реактивный осветительный патрон увеличенной дальности и его составные части:
1 – патрон; 2 – пусковая трубка; 3 – воспламенительное устройство; 4 – колпачок; 5 – усилитель; 6 – ракета; 10 – пыж; 11 – крышка
Пусковая трубка и воспламенительное устройство имеют то же назначение и устройство, что и у 30-мм реактивного осветительного патрона.
Ракета состоит из алюминиевого корпуса 17, в котором размещены реактивная часть, в-шибной заряд 16 и осветительная звездка 15 с парашютом 12.
Реактивная часть в отличие от реактивной части 30-мм реактивного осветительного патрона имеет замедлитель 18, предназначенный для передачи луча огня от воспламенительной звездки 19 к вышибному заряду 16.
Замедлитель 18 представляет собой металлический стаканчик, в который запрессован специальный пиротехнический состав.

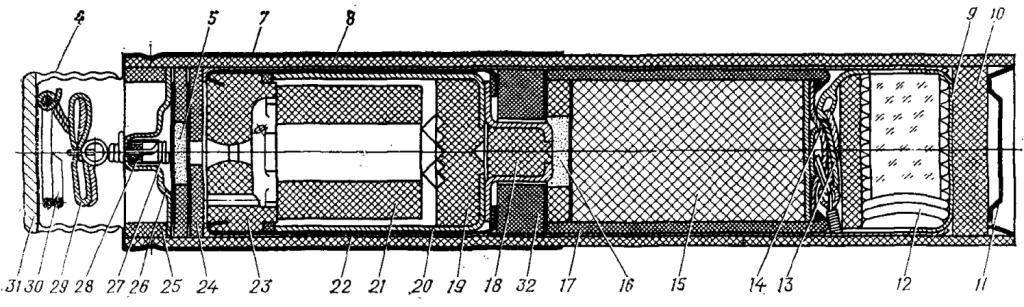

Рис. 4. 40-мм реактивный осветительный патрон увеличенной дальности (разрез):
4 – колпачок; 5 – усилитель; 7 – цоколь; 8 – гильза; 9 – головной колпачок; 10 – пыж; 11 – крышка; 12 – парашют; 13 – трос 14 – соединительный кружок;
15 – осветительная звездка; 16 – вышибной заряд; 17 – корпус ракеты; 18 – замедлитель 19 – воспламеннтельная звездка; 20 – оболочка;
21 – пороховая шашка; 22 – оболочка реактивной части; 23 – турбиика; 24 – прижим; 25 – упор; 26 – чашка; 27 – терка; 28 – капсюль-воспламенитель;
29 – вытяжной шнур; 30 – кольцо; 31 – прокладка; 32 – бумажная втулка
Воспламенительная звездка 19 заключена в металлическую оболочку 20. Стопинированыого кружка реактивная часть патрона не имеет. В остальном реактивная часть 40-мм патрона по своему устройству аналогична реактивной части 30-мм осветительного патрона.
Вышибной заряд 16 состоит из дымного ружейного пороха, помещенного в картонную шайбу или в сферическое углубление в осветительной звездке 15, закрытое кружком из ткани. Осветительная звездка представляет собой спрессованный из специального пиротехнического состава цилиндрик, заключенный в картонную оболочку.
К осветительной звездке с помощью соединительного кружка 14 и металлического троса 13 присоединен парашют 12, служащий для уменьшения скорости снижения горящей звездки. Осветительная звездка в патроне опирается на бумажную втулку 32, которая фиксирует ее положение в патроне. Головной колпачок 9 закрывает ракету спереди и препятствует преждевременному выпадению из нее парашюта. Усилитель 5 представляет собой картонную шайбу с навеской дымного ружейного пороха. Он предназначен для улучшения воспламенения порохового заряда. В пусковой трубке усилитель закреплен с помощью картонного прижима 24.
Колпачок 4 имеет то же назначение и устройство, что и у 30-мм реактивного осветительного патрона.
Алюминиевая крышка 11 и войлочный пыж 10 исключают перемещение ракеты в пусковой трубке, а также предохраняют снаряжение патрона от влаги.
Действие 40-мм патрона аналогично действию 30-мм патрона. Воспламенение вышибного заряда 16 и осветительной звездки 15 у 40-мм патрона происходит спустя 5 – 7 с после выстрела на удалении примерно 500 м от места отстрела и на высоте 150—200 м (при отстреле под углом 30 – 35°). Горящая осветительная звездка с парашютом под действием вышибного заряда 16 выталкивает головной колпачок 9 и вылетает из корпуса ракеты. Парашют 12 раскрывается, звездка медленно (со скоростью 4 – 5 м/с) опускается на парашюте, освещая местность. Горение звездки заканчивается на высоте 50 – 75 м от земли.
В зависимости от высоты горящей звездки изменяется дальность и радиус освещения местности. При сгорании осветительной звездки на высоте 150 – 200 м освещаются цели на дальности 550 – 600 м, радиус освещения составляет 200 – 250 м. При снижении звездки до высоты 50 – 75 м радиус освещения увеличивается до 320 м, а дальность видимости целей – до 650 – 700 м.
Визуальные средства сигнализации
Пиротехнические средства сигнализации. К ним относятся:
сигнальные ракеты;
сигнальные шашки;
сигнальные мортирки.
Данные средства сигнализации требуют выполнения определенных правил пользования и хранения:
держите их подальше от себя;
помните, что они могут выстрелить, обращайтесь с этими средствами, как с оружием;
не ремонтируйте их в случае неисправности;
если случилась осечка, не используйте вторично;
всякое пиротехническое средство держите в вытянутой руке, развернув соплом от себя;
находитесь подальше от других людей и от легковоспламеняющихся предметов, храните эти средства в ящиках, которые защищены от ударов и осадков, подавайте сигнал с максимально близкого расстояния и только тогда, когда есть уверенность, что его заметят;
соблюдайте максимальные меры предосторожности. Сигнальное зеркало
Это отполированная до блеска металлическая пластина с отверстием посередине (5–7 мм), через которое вы можете следить за объектом
Сигнальное зеркало. Это отполированная до блеска металлическая пластина с отверстием посередине (5–7 мм), через которое вы можете следить за объектом.
Пущенный вашим зеркалом «солнечный зайчик» обнаруживается даже с самолета, который летит на высоте 2 км на расстоянии 20-25 км от вашего местоположения. Зеркало эффективно даже ночью, наверное, это можно назвать «пускать лунных зайчиков».
Сигналы
Сигнальная ракета должна быть максимально заметной, поэтому здесь применяется два эффекта: либо дымовой, либо световой. Соответственно, осветительные ракеты применяются для освещении и подачи сигналов ночью, а дымовые – днем. В любых условиях рекомендуется брать с собой два вида ракет. Плохая видимость, ветер, существенно снижают их эффективность. Дымовую сигнальную ракету видно на протяжении нескольких минут. Осветительная – в течение нескольких секунд, но предлагаются специальные вариации с парашютом. Они работают на протяжении нескольких десятков секунд.
Осветительные сигнальные ракеты отличаются разными цветами свечения. При этом их цвета позволяют кодировать разную информацию, а с одновременном запуском нескольких ракет (как правило, до трех), количество сигналов может быть больше десяти.
Все сигнальные ракеты имеют 2 пиротехнических заряда. Один предназначен для работы двигателя, тогда как второй – для получения дымового или светового сигнала. По этой же схеме компонуются заряды в сигнальном патроне к охотничьему ружью и к выстрелу к различной артиллерии.
Приведем значение возможных сигналов, подаваемых сигнальными ракетами разных цветов:
• зеленый цвет – все в порядке, можете продолжать работы;
• красный и зеленый цвет – требуются спички, папиросы и продукты;
• красный цвет – требуется помощь;
• красный, зеленый и красный цвета – предоставьте схему нашего местонахождения и укажите направление выхода самолетам;
• красный и красный цвет – требуется перевязочный материал и медикаменты;
• красного, красного и красного цвета – требуется срочная медицинская помощь.
При подаче сигнала из нескольких сигнальных ракет, их осуществляют с интервалами 8-10 секунд. Интервал между отдельными сигналами – не меньше 1 минуты.
Меры предосторожности при обращении с пиротехническими сигнальными средствами бедствия.
Необходимо помнить, что все парашютные сигнальные ракеты, ПСНД и некоторые другие пиротехнические сигнальные средства конструктивно подготовлены к выстрелу, и поэтому обращаться с ними следует как с заряженным оружием, соблюдая особую осторожность. При осечке ракеты надо не менее 30 секунд ее продержать в положении выстрела, не направляя на людей. Все памятки и инструкции предписывают выбрасывать не выстрелившие сигнальные ракеты и в самой категоричной форме запрещают ремонтировать не сработавшую пиротехнику. Точно так же они остерегают от использования пиротехники с истекшим сроком годности (обычно 3 4 года)
Подходить к ракете, пока под ней горит огонь КАТЕГОРИЧЕСКИ НЕДОПУСТИМО! Вплоть до полного прогорания костра и остывания корпуса ракеты
Все памятки и инструкции предписывают выбрасывать не выстрелившие сигнальные ракеты и в самой категоричной форме запрещают ремонтировать не сработавшую пиротехнику. Точно так же они остерегают от использования пиротехники с истекшим сроком годности (обычно 3 4 года). Подходить к ракете, пока под ней горит огонь КАТЕГОРИЧЕСКИ НЕДОПУСТИМО! Вплоть до полного прогорания костра и остывания корпуса ракеты.
По материалам книги Школа выживания при авариях и стихийных бедствиях. Ильин А.
Сигнальные патроны-мортирки.
Сейчас вместо парашютных сигнальных ракет иногда используются небольшие патроны-мортирки, запускаемые с помощью специального механизма. Размерами они чуть больше авторучки и, кстати, имеющего вид авторучки. При выстреле мортирка, взрываясь на высоте 50 80 метров, образует яркую звездочку, которая горит в небе примерно 5 секунд и может быть замечена на расстоянии до 7 10 км. Такой тип мортирок используется в армейских комплектах.
, которое, кроме общеизвестных патронов слезоточивого и шумового действия, способно отстреливать и светосигнальные заряды.
Надо только позаботиться, чтобы в снаряженной обойме находилось хотя бы несколько подобных патронов. Потому что слезоточивой начинкой ведущим поиск спасателям о себе сообщить мудрено. Разве только вдосталь поплакать по поводу забытых дома в тумбочке сигнальных зарядов. Следует учитывать, что световая мощность подобных вспомогательных боеприпасов, высота выброса заряда и время горения сигнальной звездочки много ниже, чем парашютных осветительных ракет. Поэтому лучше иметь их больше и отстреливать только тогда, когда есть вероятность, что их заметят.
Как подать знак sos сос руками
Этот способ подойдет, когда у вас нет никаких средств и инструментов для подачи сигнала о спасении. Вам нужно выйти на хорошо обозреваемое место — поляну, в поле и т. д., и просто размахивать руками вверх-вниз. Делать это целесообразно, когда вы находитесь в зоне видимости самолета.
Подача сигнала бедствия руками
Кроме рук, вы можете задействовать тело:
- человек лежащий лицом к верху — не можем двигаться, есть пострадавшие, нужна медицинская помощь;
- фигура, присевшая на корточки — нужны продукты и вода;
- человек, сидящий на корточках с вытянутыми руками вперед — укажите наиболее легкий и безопасный путь движения;
- человек стоит ровно с вытянутыми в стороны руками на уровне плеч — пришло в непригодность или утеряно необходимое снаряжение;
- стоящий в полный рост с одной вытянутой рукой вперед на уровне плеч — нужны медикаменты;
- человек, стоящий в полный рост, держит руки, поднятые к верху — заберите нас.
Сигнальная ракета ссср. Пистолеты и ракетницы | СССР
Пистолет ТТ. Образец 1933 г.
Самозарядный пистолет «ТТ» был принят на вооружение в 1931 г. однако массовое производство началось лишь в 1933 г. Автоматика пистолета действует на принципе отдачи ствола при коротком его ходе. Пистолет имеет оригинальные конструктивные решения: объединение ударно-спускового механизма в отдельном едином блоке-колодке, который при разборке оружия свободно отделяется от рамы для чистки и смазки; размещение боевой пружины в курке, что сократило продольную ширину рукоятки; крепление щечек рукоятки при помощи закрепленных на них поворотных планок, упрощавших разборку пистолета, отсутствие предохранительного механизма, функцию которого выполнял только предохранительный взвод курка.
Пистолет имеет высокую пробивную способность пули – с 50 м. пробивает стальную каску. Серьезным недостатком является отсутствие полноценного предохранителя и плохая фиксация магазина. Трофейные пистолеты использовались в Германии под обозначением ( Pistole 615(r) и в Финляндии Также во время войны пистолеты поставлялись в Югославию. Всего в период войны было выпущено около 1,2 млн. штук. ТТХ пистолета: калибр – 7,62 мм; масса без патронов – 854 г, с патронами – 940 г; длина – 195 мм; длина ствола – 116 мм; высота – 130 мм; ширина – 28 мм; емкость магазина — 8 патронов 7,62х25 мм; начальная скорость – 420-450 м/с; прицельная дальность – 50 м; максимальная дальность стрельбы – 1 650 м; скорострельность – 25 — 30 выстрелов в минуту.
Пистолет ТК
ТК (Тульский Коровина) — предназначался для высшего эшелона офицеров Красной Армии и высокопоставленных партийных чиновников. Нередко ТК использовался в качестве подарочного или наградного оружия. ТК использовался также НКВД. Пистолет выпускался в 1926-1935 гг. В нем применена конструкция со свободным затвором. Рычаг предохранителя расположен на корпусе слева, над спусковым крючком. Защелка магазина — в нижней части рукоятки. Боковые панели рукоятки изготавливались в двух вариантах — из черного пластика с логотипом ТОЗ или из дерева. Всего было выпущено около 300 тысяч единиц ТТХ пистолета: калибр – 6,35 мм; масса без патронов – 423 г, с патронами – 485 г; длина – 127 мм; длина ствола – 68 мм; высота – 98 мм; ширина – 24 мм; емкость магазина – 8 патронов 6,35х15 мм; начальная скорость пули – 228 м/с; прицельная дальность – 25 м.
Сигнальный пистолет ОП-26
Ракетница В.И. Рдултовского и патроны к ней были приняты на вооружение в 1929 г. Она имел восьмигранный патронник без предохранителя. Серийное производство осуществлялось, на Ижевском оружейном заводе. Известна флотская версия с удлиненным стволом 300 мм, укороченным стволом 150 мм и в двуствольном варианте.
Сигнальный пистолет ОСП-30
Пистолет являлся модификацией ОП-26 и выпускался в 1930-1944 гг.
Сигнальный пистолет СПШ-43
Сигнальный пистолет МПШ-44
Сигнальный пистолет (СПШ) разработанный Георгием Шпагиным принят на вооружение в 1943 г. под маркой СПШ-43 (иногда назывался «Осветительный пистолет Шпагина» (ОПШ-42).
Он представляет собой гладкоствольное ручное оружие, предназначенное для стрельбы сигнальными и осветительными патронами различного цвета горения. Через год начали производить модифицированную версию с изменённым механизмом открывания (рычаг размещён в нижней части спускового крючка). Новая версия получила обозначение СПШ-44 (используется также и другое название — СПШ-2). Для его заряжания необходимо нажать стопор, «переломить» ствол (как в охотничьем ружье), вставить в него сигнальный патрон и поставить ствол на место. Каких-либо прицельных приспособлений пистолет не имеет. Сиг¬наль¬ный пис¬то¬лет но¬сит¬ся вме¬сте с па¬тро¬на¬ми в ко¬бу¬ре на пле¬че¬вом рем¬не. Кроме осветительных и сигнальных патронов к пистолету был также разработан и выпускался зажигательный патрон. ТТХ пистолета: калибр – 26 мм; масса незаряженного пистолета – 900 г; масса заряженного пистолета – 975/1090 г; длина – 215/220 мм; длина ствола – 140/150 мм; высота подъема сигнала – 120 м; дальность полета звездки доходит до 150 м; практическая скорострельность достигает 10-12 выстрелов в минуту.
О капсюльной модели К-12
Судя по многочисленным отзывам потребителей, большой спрос имеется на сигнальные патроны 12 калибра, оснащенные капсюлем типа К-12. Показатель высоты подъема при использовании данной продукции составляет 70 м. Покупать такой патрон желательно с учетом типа его сердечника. Для большей части образцов сигнальной продукции компании «Стерлинг» характерно наличие стабилизаторов. Сердечники в таких патронах расположены у оболочки. Тот, кто желает сэкономить, может приобрести изделия без наковаленок. По отзывам владельцев, такая продукция стоит гораздо дешевле и практически не дает осечек. В одной пачке стоимостью 1300 рублей содержится по 10 патронов. Во время стрельбы образуется дульная энергия в 20 Дж. Вес плоских наковаленок незначительный. Поскольку для патронов предусмотрен штампованный тип гильзы, отсыревание боеприпаса не наблюдается, что высоко оценено потребителем.
Первые
Первой в удачном запуске ушла из СССР космическая ракета-носитель с искусственным спутником на борту 4 октября 1957 года. Спутник ПС-1 удалось вывести на околоземную орбиту. Нужно отметить, что для этого понадобилось создать шесть поколений, и только седьмого поколения космические ракеты России смогли развить нужную для выхода в околоземное пространство скорость — восемь километров в секунду. Иначе невозможно преодолеть притяжение Земли.
Это стало возможным в процессе разработок баллистического оружия дальнего радиуса, где применялось форсирование двигателя. Не следует путать: космическая ракета и космический корабль — это разные вещи. Ракета — средство доставки, а корабль крепится на неё. Вместо него там может быть что угодно — космическая ракета может нести на себе и спутник, и оборудование, и ядерную боеголовку, что всегда служило и до сих пор служит сдерживанием для ядерных держав и стимулом к сохранению мира.
Меры предосторожности при запуске сигнальных ракет
В серьезные морозы и при падениях светящихся звездок на землю угол отстрела патронами существенно увеличивается. Желательно отслеживать, чтобы рука, дергая вытяжной шнур, продвигалась по оси прижатого патрона одновременно с автоматом. В противном случае при рывке патрон в верхней части может сбиться, в результате чего ракета просто собьется с заданного курса.
Если вы отстреливаете 40 мм патроны необходимо учитывать направление ветра. Его присутствие снесет парашют с горячей звездкой в сторону. В результате этого при наличии бокового ветра задается направление выстрелу, с учетом направления ветра. При сильном встречном ветре не рекомендуется использование осветительных патронов.
Очевидно, что не стоит использовать сигнальные ракеты близко к расположенным строениям и по направлению к людям
Кроме того при запуске важно позаботиться о собственной безопасности
Одним из основных недостатков сигнального освещения в условиях боя – стреляющий рассекречивает свое местоположение, в результате чего становится доступным для противника. Поэтому использование осветительных патронов в чрезвычайных ситуациях должно осуществляться исключительно при крайней необходимости.
Сигнальный факел
Это отличная альтернативу сигнальному костру, который не всегда успеешь разжечь перед появлением самолета. Перед тем, как идти в поход, сделайте несколько заготовок. Для этого вам потребуется стружка коры из погибшей березы. Заверните ее в ткань и насадите на длинную палку. Такой факел будет гореть долго и ярко.
Применение сигнального факела, или фальшфейера
Чтобы обратить на себя внимание, вам нужно махать им над головой либо периодически закрывать пламя. Если вы об этом не позаботились заранее, то в качестве факела можно использовать несколько сухих еловых веточек, собранных в пучок и завернутых в ткань
Для изготовления факела в пустыне потребуется банка из-под консервов. Заполните ее песком и пропитайте горючим, зафиксируйте сверху на палке.
Охотничьи сигнальные ракеты. «Сигнал охотника» для тех кто не в курсе
Как сделать меч из дерева своими руками
Удивительно, вроде бы и известная вещь, но здесь нету ни одного обзора.А ведь тем, кто ни разу не держал в руках «Сигнал охотника»,наверняка будет интересно про него прочитать.
Начну с предыстории. Первый раз я увидел это устройство лет пять назад, когда мы в компании отмечали Новый год, так я увидел его сразу в нестандартном использовании- не как сигнальную ракетницу, а как праздничный фейерверк.
Некоторое время спустя мне захотелось самому попробовать эту штуку, тем более что она не стоит больших денег. А попользовавшись я решил написать обзорное сравнение двух, на мой взгляд, популярных продуктов из этой серии:Заряды:1. Производства ФГУП «Сигнал» г.Челябинск(для краткости будут называться «челябинскими»)2. А+А г.Тула(«тульские»)Пусковые устройства:1. Производства ФГУП «Сигнал» г.Челябинск2. «Пластиковое»( производитель неизвестен)
Начнем с описания зарядов:Оба производителя упаковывают свои заряды одинаково:по 15шт(по 5шт красного, зеленого и желтого цветов)+инструкция.Челябинские заряды в алюминиевой гильзе с картонной крышкой, тульские в пластиковойгильзе с пластиковой же крышкой. Тульские стоят чуть дешевле но на вид сделаны опрятней.К слову, челябинские заряды покрыты краской для определения цвета звездки-смотрится как будто делалось в гараже, у тульских эту функцию выполняет цвет пластика- смотрится аккуратней, но это я уже придираюсь, а вот то что некоторые крышечкина челябинских зарядах лежали неровно думаю может и на безопасность влиять.Кроме более аккуратного внешнего вида горят тульские звездки тоже дольше и чуть выше летят.Вот такая ода получилась тульским зарядам, теперь о пусковых устройствах.Основная туба челябинского устройства металлическая, как впрочем и все устройство,кроме рукояти для удержания- она пластиковая, с петелькой для темляка или карабина.С очень сильной пружиной, которой пользоваться одной рукой не получится, как взводить так и стрелять.»Пластиковое»(не уверен что оно тульское, продавалось без упаковки) устройство же наоборот,полностью пластиковое(каламбур детектед)), за исключением пружины и бойка.Пружина слабее, само устройство легче раза в два челябинского. Одной рукой оперироватьочень удобно. Имеется клипса как на обычных авторучках.
Вывод. Мне не попадались заряды разных производителей разнящиеся в своих качествах до такой степени чтоможно было бы говорить о безусловном преимуществе одних над другими, внешне тульские сделаны качественней.Можно стрелять и челябинскими.Но вот пусковое устройство я советую покупать только пластиковое- оно намного удобней металлического.
Виды сигнальных ракет. Сигнальные ракеты: как подавать знаки в разных условиях
Сигнальные ракеты — основное средство подачи знаков в любых условиях. Этим качеством не обладают все другие сигнальные средства, например, флаги, вымпелы. Запуск сигнальной ракеты возможен из любого места на открытом воздухе, из укрытия, из окна здания, с узкой улицы. При этом сигнал будет виден за многие километры, ракета понимается на значительную высоту. Добиться такого же эффекта с применением других доступных средств сигнализации невозможно.
Общее устройство сигнальных ракет, принцип работы
Сигнальная ракета должна быть как можно более заметной, поэтому используется два эффекта: либо световой, либо дымовой. Соответственно, осветительные ракеты используются для подачи сигналов и освещения ночью, а дымовые — днем. Для подачи сигналов в любых условиях нужно иметь оба типа ракет. Ветер, плохая видимость, резко снижают эффективность сигнальных ракет. Дымовая сигнальная ракета видна в течение нескольких минут. Осветительная — в течение нескольких секунд, но есть специальные варианты с парашютом. Они работают в течение нескольких десятков секунд.
Осветительные сигнальные ракеты имеют различные цвета свечения. При этом цвета сигнальных ракет позволяют кодировать различную информацию, а с одновременным запуском нескольких ракет (обычно до 3-х) число сигналов уже будет более десятка.
Любая сигнальная ракета имеет два пиротехнических заряда. Один — для работы двигателя, второй — для получения светового или дымового сигнала. По такой же схеме компонуются заряды в сигнальном патроне к охотничьему ружью и к выстрелу к разнообразной артиллерии.
Примеры цветовых или дымовых сигналов
- Одна зеленая ракета означает «все в порядке, продолжаем»;
- Красная — требуется помощь;
- Красная и зеленая — требуется материально-техническое обеспечение.
Ракеты для сигнального пистолета
Самый хорошо известный, дешевый и доступный вид сигнальных ракет. Запускаются из компактного сигнального пистолета, его народное название — ракетница. Самая распространенная модель — сигнальный пистолет Шпагина. Он разработан в 1943 и до сих пор стоит на вооружении. Также в разных странах выпускается несколько десятков других моделей на его основе. Калибр — 26 мм. Вес патрона — 50-75 г. Вышибной заряд — обычный. Сигнальный имеет несколько вариантов по цветам. Кстати, цветовая маркировка используется для обозначения самих патронов.
Выстрел из26 мм не может нести большой горючий заряд, поэтому самым эффективным способом сделать сигнал более заметным является хорошо известный в пиротехнике прием — «звездочка». Это заряд с горючими материалами уложенных таким образом, чтобы при горении они разлетались во все стороны. Армейская ракетница комплектуется белым, красным, зеленым и желтыми патронами.
Сигнальный патрон к охотничьему ружью
Сигнальный патрон берут с собой охотники, чтобы обозначить свое местоположение на случай бедствия, ухода с маршрута, потери иных видов связи. Часто даже при наличии хорошей радиосвязи невозможно обозначить свое местоположение для других охотников. Особенно это актуально для леса, где нет никаких ориентиров. Даже в этом случае потребуется сигнальный патрон. Целесообразно брать с собой несколько сигнальных патронов на всякий случай. Приобретаются они в охотничьих магазинах при наличии охотничьего билета. Также их широко используют военные, поэтому приобретение возможно в военторге.
Для охотника важен небольшой вес аварийного комплекта, его защищенность от влаги, большой срок хранения. Всеми этими качествами сигнальные патроны обладают. В них используются военные наработки, лучшие и надежные технологические решения. Помимо патронов к ружью есть и отдельное устройство со стволом большого калибра и ударно-спусковым механизмом (торговое название — «сигнал охотника»).
Цветовые добавки для дымового и светового сигнала
У военных широкое применение имеют только красные, зеленые и белые (бесцветные, бело-желтые) ракеты. Для них цветовые добавки хорошо разработаны и оптимизированы:
- Красный цвет пламени и красный дымовой сигнал — нитрат стронция;
- Зеленый цвет пламени и дыма — нитрат бария;
- Синий и голубой цвет — хлорид меди;
- Желтый — натрий, соединения натрия;
- Белый цвет пламени и белый дым — различные пороха, алюминий.
Это общие обозначения сигналов. Можно применять и любые другие схемы по предварительной договоренности.
Все остальные цвета (пурпурный, карминный, оранжевый) получают смешиванием солей металлов. Также давно используется и перспективно в производстве применение органических красителей. Например, сигнальный оранжевый дым получается простым добавлением красителя соответствующего цвета.
Способы подачи сигналов бедствия
На прошлом уроке вы узнали, как действовать, если произошла авария транспортного средства в безлюдной местности. Вы помните, что одно из первых приготовлений, которые стоит сделать в таком случае, – подумать о подаче сигналов о спасении. Сегодня мы обсудим, как именно можно подавать сигналы о бедствии.
Вы уже знаете, что, отправляясь в путешествие, обязательно нужно сообщить родным и близким маршрут вашего движения и приблизительное время возвращения. Если вы не вернетесь вовремя – это будет сигналом для них о начале поисков.
Если есть мобильный телефон, естественно, сразу нужно позвонить и сообщить о своем местонахождении. Если же он поврежден или разряжен, стоит поискать специальные средства подачи сигналов бедствия: сигнальные ракеты, факелы, трассирующие пули, эти средства выпускают в воздух ярко-оранжевый или ярко-малиновый дым (рис. 1).
Рис. 1. Сигнальная ракета (Источник)
Применять их надо в крайнем случае, когда есть уверенность, что этот сигнал кто-то заметит и поймет.
Автор азбуки Морзе
Часто, когда говорят о крушениях на кораблях, вспоминают азбуку Морзе, или «морзянку». Азбука Морзе – способ кодирования информации последовательностью длинных и коротких сигналов, т. н. «точек» и «тире». История изобретения этой азбуки очень интересна.
В 1832 г. С. Морзе впервые подумал, что можно передавать сигналы с помощью электромагнитной индукции. Он тут же набросал несколько чертежей аппарата, с помощью которого это было бы возможно. И в сентябре 1837 г. продемонстрировал его в работе (рис. 2). Сигнал был послан по проволоке длиной 1700 футов.
Крупный американский промышленник Стив Вейл заинтересовался работой Морзе, и первое сообщение было послано в 1844 г., его текст гласил: «Чудны дела твои, Господи!».
Итак, телеграфный аппарат был изобретен. Чтобы как-то понять передаваемые сообщения, пришлось изобретать и азбуку. Исходная таблица «кода Морзе» сильно отличалась от тех кодов, что сегодня звучат в эфире, она была слишком сложна. Здесь и проявил свою смекалку Альфред Вейл – партнер Самюэля Морзе по бизнесу. Он придумал пятизначный код для букв, а также цифровой код.
Рис. 2. Передатчик Морзе (Источник)
Собственно азбукой Морзе код начал называться только с Первой мировой войны. В 1848 году код Вейля был усовершенствован немцем Герке. Именно этим кодом пользуются до сих пор
Если принять во внимание эти факты, то знакомое сочетание «азбука Морзе» следовало ради справедливости заменить на «азбуку Вейля – Герке». Но такова жизнь, кем-то подхваченное звучное выражение «азбука Морзе», «морзянка» до сих пор ходит по планете
Если у вас в распоряжении нет ничего из перечисленных выше средств, вы можете воспользоваться костром. Костер – самая древняя сигнальная система, но до сих пор сигнальные костры и сигнальный дым считаются лучшими средствами подачи сигналов бедствия.
Прежде всего, надо выбрать удобное для костров место, хорошо различимое как с земли, так и с воздуха. Для этих целей подойдут поляны, широкие просеки. Лучше, если выбранное для костров место находится на возвышенности. Не следует забывать и о том, что это место должно быть недалеко от лагеря пострадавших.
Чтобы привлечь внимание спасателей, разводят не один, а несколько костров. Принято разводить три костра, расположенные на одной линии или в вершинах равностороннего треугольника
Такие фигуры являются международными сигналами бедствия (рис. 3).
Рис. 3. Схемы расположения сигнальных костров (Источник)
Что значит сигнал SOS
Вы неоднократно могли слышать, что потерпевшие бедствие суда передают сигнал SOS (рис. 4). А что значит этот сигнал?
В 1904 году фирма Marcony Int. Company предложила ввести единый сигнал, извещающий о бедствии на судне. Он состоял из букв CQ (come quick – «приходите быстро»). Потом была добавлена еще одна буква D (danger – «опасность»), и сигнал стал звучать как CQD – «приходите быстро, опасность». Он был утвержден 3 октября 1906 года представителями 29 стран.
Позже стало ясно, что сигнал CQD очень неудобен для передачи: в нем слишком много знаков. Поэтому было предложено заменить его на самое простое сочетание букв SOS. Такой сигнал представляет собой комбинацию «. . . — — — . . .» (три точки, три тире, три точки) и воспроизводится без пауз в отличие от других сигналов. Так и родился всемирно известный крик о помощи, который потом начал обрастать легендами и расшифровываться как Save Our Souls (спасите наши души) или Save Our Ship (спасите наш корабль).
