Производство и эксплуатация
Серийное производство начато ещё в 1984 г. на Казанском авиазаводе. До августа 1986 с конвейера сошло 4 боевые машины. К 1992 г. было изготовлено 35 воздушных суден. Эти летательные аппараты были распределены по авиабазам союзных республик. После развала СССР несколько единиц боевой техники выкуплено ВВС РФ.
В 1992 г. Б. Ельцин принял постановление о приостановке производства летательных аппаратов, если американцы остановят выпуск своих «Лансеров». До 2018 все старые модели Ту прошли модернизацию, улучшилось качество используемых двигателей. В 2008 и 2017 выпуск бомбардировщиков возобновился. Было выпущено ещё 2 единицы техники. Все боевые машины стоят на службе в ВВС России и эксплуатируются для защиты российской территории и в военных миссиях за рубежом.
На базе Ту-160 возможен выпуск пассажирского варианта сверхзвукового летательного судна. Такой самолёт сможет быстро перевезти пассажиров на большое расстояние. В СССР сверхзвуковым был лайнер Ту-144. Правда, его было экономически невыгодно использовать: билет стоил слишком дорого. Сегодня ситуация иная: многие крупные бизнес-компании могут приобрести и эксплуатировать такой лайнер.
Конструкция[2][ | ]
М-50 четырехдвигательный сверхзвуковой бомбардировщик, выполнен по классической схеме с треугольным высокорасположенным крылом и стреловидным хвостовым оперением. Бомбардировщик должен был управляться двумя членами экипажа — летчик и штурман. Самолет имел наивысшую для своего времени степень автоматизации, что позволяло полностью управлять самолетом уменьшенному экипажу. Конструкция самолета обеспечивала возможность длительного полета на малой высоте с большой скоростью.
Фюзеляж —
полумонокок цилиндрической формы диаметром 2,95 м. Технологически фюзеляж делится на следующие агрегаты: передний отсек с носовым обтекателем; гермокабина экипажа; передний топливный отсек; средняя часть с отсеками для шасси; топливные контейнеры (кессон-баки); отсек спецгрузов (бомбы) с центропланом крыла; хвостовая часть с топливными отеками и парашютным контейнером и узлами крепления оперения.
Фонарь кабины пилотов, единственная выступающая часть фюзеляжа, снабжен передним остеклением из двойных наклонных плит закаленного стекла и иллюминаторами. Бомбовый отсек длиной более 10 м закрывается створками. В верхней части фюзеляжа расположен центроплан с болтовым креплением консолей крыла. Проводка системы управления и другие коммуникации были проложены по верху и низу фюзеляжа и закрывались легкосъемными гаргротами.
Крыло
— свободнонесущее, треугольной формы в плане, с изломом по передней кромке. Большой угол стреловидности корневой части крыла позволял увеличить строительную высоту бортовой нервюры и увеличить требуемый запас прочности. Технологически крыло делилось на кессон, переднюю часть кессона с носками и хвостовыми частями, пилоны двигателей и обтекатели крыльев стоек. Кессон и его передняя часть служили топливными баками. Крыло изготавливалось с использованием монолитных прессованных панелей. Основной силовой элемент крыла — кессон — состоял из трех лонжеронов, прессованных панелей и нервюр.
Механизация крыла — щелевые закрылки, расположенные на внутренних частях консолей крыла. Элероны имели аэродинамическую компенсацию. На верхней поверхности крыла установлены аэродинамические гребни, являющиеся продолжением пилонов двигательных гондол. Еще два двигателя располагаются в гондолах, закрепленных на торцевых концах крыла. Такое расположение двигателей позвонило получить аэродинамически «чистое» крыло, обладающее более высокими характеристиками.
Хвостовое оперение
— цельноповоротный киль кессонной конструкции и цельноповоротный стабилизатор. Угол стреловидности киля и стабилизатора 54 градуса по передней кромке.
Шасси
— велосипедной схемы, имело две главные четырехколесные опоры и две крыльевые двухколесные стойки. Главные стойки убирались в фюзеляж (передняя вперед, задняя назад), поддерживающие убирались в специальные ниши, расположенные в концевых сечениях крыла рядом с гондолами внешних двигателей. На задней основной опоре шасси предусмотрена установка тормозной лыжи.
Силовая установка
— четыре турбореактивных двигателя с форсажными камерами. Двигатели размещаются в гондолах. Воздухозаборники — лобовые, сверхзвуковые, нерегулируемые. Выходные сопла двигателей регулируемые, эжекторного типа. Топливо размещается в фюзеляжных и крыльев кессон-баках.
Вооружение
— бомбовое вооружение массой до 30 т размещалось в грузоотсеке, где предполагалось также подвешивать сверхзвуковую управляемую крылатую ракету М-61 со складными плоскостями, имевшую дальность до 1000 км. На первом самолете оборонительное вооружение отсутствовало, на серийных самолетах предполагалось применение кормовой пушечной установки с дистанционным управлением.
М-50А в экспозиции Центрального музея ВВС РФ в Монино
Модификации Ту-160
Производственная модернизация старых Ту происходит с присвоением им марки М. Более новая версия имеет название М2. Её серийный выпуск должен начаться в 2021–2023 годах.
Новый летательный аппарат будет напоминать по форме, характеристикам и внешнему виду классический вариант. Правда, на нём разместят более современное вооружение, а для преобразования энергии в работу механизмов используют последнюю версию двухконтурного турбореактивного НК-32.
Усовершенствованный самолёт будет более эффективным в бою и сможет качественно отражать атаки неприятеля. На нём предполагается установить высокоточное оружие, имеющее больший радиус поражения. Бортовая система обороны сможет защитить новую машину от всевозможных типов ракет. Увидеть цель радары смогут на расстоянии в несколько тысяч метров.
Усовершенствованный двигатель позволит увеличить расстояние беспересадочного полёта. В новейшем Ту-160 М2 будут современные вычислительные и бортовые системы, техника для радиоэлектронной борьбы. Приборное оборудование будет оснащено авионикой. На новейшей разработке установят инерциальную навигационную и астронавигационную аппаратуру. Первый полёт усовершенствованного бомбардировщика планируется в 2025 году.
Мировые рекорды
Конкурентами «Бизона» стали модели ОКБ Туполева — Ту-16 «Барсук» и Ту-95 «Белый медведь». Обе машины нашли широкое применение в отечественной авиации. Ту-16 в различных модификациях эксплуатировались в России до начала 1990-х годов, а Ту-95 в глубоко модернизированном варианте по-прежнему находится на вооружении ВКС России.
Как отмечают эксперты, М-4 уступал туполевским бомбардировщикам по надёжности, дальности полёта, простоте производства и эксплуатации, но заметно превосходил их по грузоподъёмности. Бомбардировщик мог поднимать в воздух до 24 т разнообразного вооружения — бомбы калибра от 500 кг до 9 тыс. кг, морские мины и торпеды.
- Владимир Мясищев
Недостатки своего детища Мясищев попытался исправить в самолёте, получившем наименование 3М. Чтобы 3М имел возможность продолжительное время нести боевое дежурство, специалисты ОКБ-23 разработали оригинальную и относительно простую систему дозаправки в воздухе с применением «конус-штанги» на гибком шланге. При этом американцы использовали менее удобный комплекс с конусом на жёсткой управляемой штанге.
3М изготавливался преимущественно из высокопрочных алюминиевых сплавов и был оснащён множеством электронных бортовых систем. С целью обеспечения питания авионики инженеры ОКБ-23 смонтировали на самолёте два автономных энергоузла.
Также по теме
Уникальный перехватчик: какую роль сыграл советский МиГ-25 в развитии отечественной боевой авиации
60 лет назад Государственный комитет правительства СССР по авиационной технике издал приказ о создании знаменитого самолёта МиГ-25 в…
Дальность полёта 3М составляла 11,85 тыс. км, максимальная взлётная масса — 193 т, боевая нагрузка — до 18 т, скорость — 930 км/ч. В 1956 году машина пошла в серийное производство. В общей сложности было выпущено 90 единиц в модификациях бомбардировщика, дальнего морского разведчика, пассажирского и транспортного самолёта.
Одной из самых необычных версий 3М считается семейство высотных самолётов М-17. Первоначально этот тип машин разрабатывался для перехвата автоматических дрейфующих аэростатов (АДА) противника на стратосферных высотах (от 11 до 50 км). Ввод в строй детища Мясищева вынудил Соединённые Штаты в 1980-е годы прекратить запуски АДА, которые использовались для разведки над территорией СССР.
Дальнейшим развитием самолёта-перехватчика стала модификация М-17 РМ (М-55 «Геофизика»). Возможности этой платформы позволяли выполнять задачи носителя воздушно-оптического комплекса системы предупреждения о ракетном нападении (СПРН) и ретранслятора, то есть машины обеспечения связи между наземными и воздушными объектами во время военных операций и ликвидации последствий природных катастроф.
Позднее к списку задач М-17 РМ добавились функции экологического мониторинга, исследования подстилающей поверхности, изучения атмосферы и состояния озонового слоя, расположенного на высоте 20—30 км.
В 1993 году лётчики-испытатели Герои России Олег Щепетков, Виктор Васенков и Владимир Бухтояров установили на «Геофизике» 16 мировых рекордов для класса самолётов с двумя турбореактивными двигателями. В основном они касались времени набора и высоты полёта с коммерческой нагрузкой и без груза.

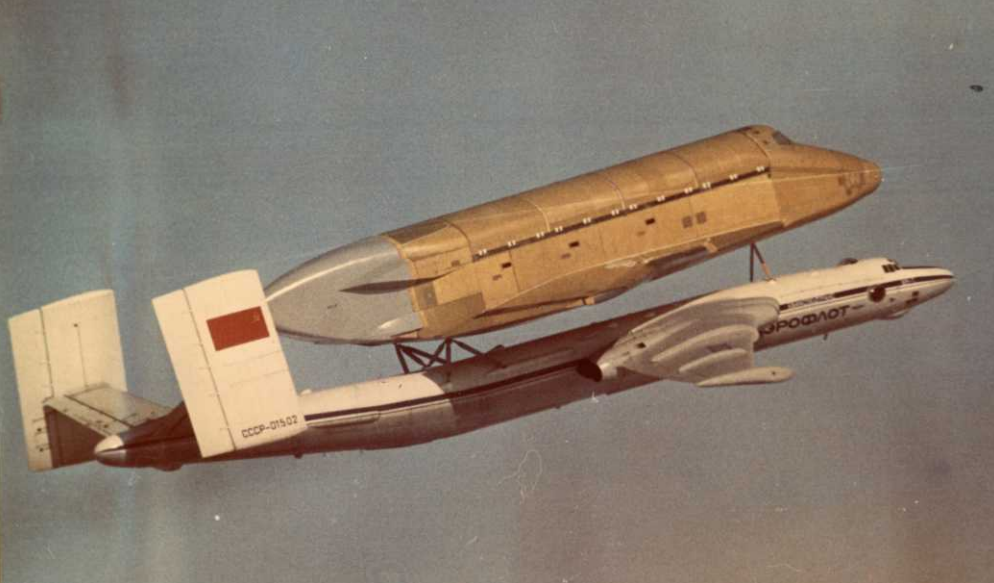

- Тяжёлый транспортный самолёт ВМ-Т «Атлант»
Ещё одной модификацией 3М стал тяжёлый транспортный самолёт ВМ-Т «Атлант», который разрабатывался в рамках программы многоразового орбитального корабля «Буран». Машина использовалась для перевозки на космодром воздушно-космического самолёта и ракеты-носителя. В эксплуатации находились два экземпляра, которые совершили около 200 рейсов, обеспечив тем самым исторический пуск «Бурана» 15 ноября 1988 года.
Особенности конструкции Ту-160
Бомбардировщик Ту-160 выполнен по нормальной аэродинамической схеме, это интегральный низкоплан с цельноповоротным килем и стабилизатором. Главной «изюминкой» самолета является его крыло с изменяемым углом стреловидности, причем его центроплан представляет вместе с фюзеляжем единую неразъемную конструкцию. Это позволяет наиболее эффективно использовать внутренние объемы для размещения оборудования, вооружения и топлива. Самолет имеет трехопорное шасси.
По большей части планер самолета изготовлен из алюминиевых сплавов, доля сплавов титана составляет примерно 20%, использованы в конструкции и композитные материалы. Технологически планер состоит из шести частей.
В носовой части самолета находится антенна РЛС и другое радиооборудование, за ней следует герметичная кабина экипажа.
В состав экипажа Ту-160 входит четыре человека. Для каждого из них предусмотрено катапультное кресло К-36ДМ, позволяющее покидать аварийный самолет на всем диапазоне высот. Более того, для повышения работоспособности эти кресла снабжены специальными массажными подушками. В кабине имеется туалет, кухня и одна койка для отдыха.
Непосредственно за кабиной пилотов расположены два отсека вооружения, в которых размещены узлы для подвески различных средств поражения, а также оборудование для их подъема. Здесь же находятся механизмы для управления створками. Между отсеками вооружения проходит балка центроплана.
В наплывной и хвостовой части бомбардировщика размещаются топливные баки. Их общая емкость составляет 171 тыс. литров. Каждый двигатель получает топливо из собственного бака. Ту-160 оборудован системой заправки в воздухе.
Низкорасположенное крыло Ту-160 имеет значительное удлинение и большой корневой наплыв. Однако главная особенность крыла самолета в том, что оно может изменять свою стреловидность (от 20 до 65 градусов по передней кромке), подстраиваясь под конкретный режим полета. Крыло имеет кессонную конструкцию, в состав его механизации входят предкрылки, двухщелевые закрылки, флапероны и интерцепторы.
Силовая установка машины состоит из четырех двигателей НК-32, каждый из которых может развивать тягу 25 кгс в режиме форсажа. Это позволяет самолету развивать максимальную скорость в 2200 км/ч. Двигатели находятся в спаренных мотогондолах, расположенных под крыльями самолета. Воздухозаборники имеют прямоугольное сечение с вертикальным клином размещены под наплывами крыла.
История разработки[ | ]
В конце 1940-х годов в ВВС СССР возникла острая необходимость в создании нового стратегического бомбардировщика, способного на высокой скорости доставить ядерное оружие на расстояние до 12000 км. ОКБ Мясищева создало бомбардировщик М-4. Однако в это время происходит перевооружение войск ПВО мировых лидеров новейшими зенитно-ракетными комплексами (ЗРК) и принятие на вооружение самолетов-истребителей способных подниматься на высоту до 20 км. Таким образом срочно потребовались сверхзвуковые бомбардировщики способные преодолеть противодействие новых ЗРК ПВО и истребителей ВВС противника.
Шасси велосипедного типа на М-50А
Работы по созданию стратегического бомбардировщика начались в ОКБ Мясищева в 1956 г. В результате, был спроектирован самолёт классической схемы с треугольным крылом и стреловидным цельноповоротным оперением, с фюзеляжем минимального поперечного сечения. На крыльях в мотогондолах размещались четыре двигателя — два на пилонах под крыльями и два на концах крыльев.
М-50 стал достаточно крупным (58 м в длину, размах крыльев 27 м) и тяжёлым (взлётная масса — 238 т, из которых 70 % — масса топлива) самолётом. При этом его экипаж составлял всего два человека, размещавшихся в кабине истребительного типа тандемом. В связи с отсутствием в экипаже стрелка, оборонительная кормовая пушечная установка должна была управляться дистанционно, однако на опытной машине она отсутствовала. Самолёт планировалось оснастить новыми образцами оборудования (топливного, холодильного, электрического), полностью автоматизированными системами самолётовождения, навигации и бомбометания — всего 410 наименований, из которых 242 были опытными.
В конструкции самолёта было использовано шасси велосипедного типа; такая схема позволила создать более аэродинамически «чистое» крыло без утолщений для гондол шасси и облегчить самолёт, сконцентрировав его основную массу ближе к центру тяжести. С другой стороны, велосипедное шасси усложняло выполнение взлёта и посадки и предъявляло более высокие требования к квалификации экипажа.
Максимальная дальность полёта самолёта по проекту должна была достигать 14—15 тыс. км, без дозаправки – 11—12 тыс. км. На подходе к цели бомбардировщик должен был развивать скорость до 1900—2000 км/ч. Предполагалось, что бомбовая нагрузка самолёта, для размещения которой был предусмотрен отсек вооружения, составит до 30 т. Кроме того, рассматривалась перспектива использования М-50 в качестве носителя крылатой ракеты М-61 со складывающимися крыльями, которая также разрабатывалась фирмой Мясищева; дальность пуска ракеты, составлявшая 1000 км, должна была обеспечить бомбардировщику возможность поражения объектов противника без входа в зону действия неприятельской ПВО.
Проблема с двигателями
Конкурс на разработку силовой установки для М-50 был выигран Казанским авиамоторостроительным заводом, главным конструктором которого был П. Ф. Зубец. Двигатель, получивший название М16-17, конструировался как наиболее мощный на тот момент турбореактивный двигатель в мире, и характеристики М-50 рассчитывались исходя из его показателей. Однако казанским моторостроителям не удалось довести М16-17 до требуемых характеристик, и для проведения лётных испытаний М-50 пришлось искать другую силовую установку. Выбор пал на ВД-7; модификацию этого двигателя с форсажной камерой (ВД-7А) установили на пилонах под крылом бомбардировщика, бесфорсажную модификацию (ВД-7Б) — на концах крыла. С этими двигателями бомбардировщик получил обозначение М-50А
Технические характеристики (М-50А)
Вид сзади Мясищева М-50
Данные из
Общие характеристики
- Экипаж: 2
- Длина: 57,48 м (188 футов 7 дюймов)
- Размах крыла: 25,10 м (82 футов 4 дюйма)
- Высота: 8,25 м (27 футов 1 дюйм)
- Площадь крыла: 290,6 м 2 (3,128 кв. Футов)
- Пустой вес: 85000 кг (187 393 фунтов)
- Полная масса: 175000 кг (385809 фунтов)
- Максимальный взлетный вес: 200000 кг (440925 фунтов)
- Силовая установка: 2 × ТРД Добрынин ВД-7Ф с дожиганием, тяга 137,29 кН (30 865 фунт-сила-сила) каждый мокрый
- Силовая установка: 2 ТРД Добрынин ВД-7 с тягой 110 кН каждый
Представление
- Максимальная скорость: 1950 км / ч (1210 миль / ч, 1050 узлов)
- Крейсерская скорость: 1500 км / ч (930 миль / ч, 810 узлов)
- Дальность: 7400 км (4600 миль, 4000 морских миль)
- Практический потолок: 16 500 м (54 100 футов)
- Нагрузка на крыло: 602 кг / м 2 (123 фунт / кв. Фут)
- Тяга / вес : 0,29
Вооружение
30 000 кг (66 000 фунтов) бомб или ракет, перевозимых во внутренних отсеках, включая крылатые ракеты M-59 и M-61 большой дальности
Описание самолёта Ту 160
Конструкция машины построена по интегральной аэродинамической компоновке с низкорасположенным крылом с изменяющейся в полёте стреловидностью. Стреловидность возможно менять от 200 до 650.
Крыло оснащено богатой механизацией – на каждой консоли расположены предкрылки по всей длине, сзади – закрылки. Перед закрылками в конструкцию консоли встроили флаперон и интерцептор.
Радиопрозрачный обтекатель антенны прячет внутри бортовую РЛС обзора передней сферы. В пространстве между кабиной пилотов и блоками обзорного локатора стоит РЛС «Сопка», предназначенная для полётов на малой высоте с огибанием рельефа местности.
Кабина экипажа рассчитана на четырёх членов – два лётчика и два штурмана, которые сидят бок о бок. Первый штурман отвечает за самолётовождение, другой за применение вооружения. Кресла оборудованы катапультой.
Под наплывом крыла спереди стоят многорежимные воздухозаборники, регулирующие набегающий поток и подающие его в двигатели. Сечение каналов заборников изменяется, из прямоугольного плавно переходит в круглое. Силовая установка состоит из четырёх ТРДД НК-32, размещённых по два с каждой стороны фюзеляжа.
Киль у Ту-160 изготовлен из двух секций, корпус фюзеляжа жёстко соединён с нижней частью, а верхняя трапециевидная секция выполняет функцию руля поворота. На неподвижной части киля крепится механизм поворота и сам поворотный стабилизатор.
Шасси самолёта выполнено по трёхопорной схеме, основное шасси на каждой опоре имеет по шесть колёс, убирающихся в нишу на центроплане между воздухозаборниками и отсеком вооружения. Носовое шасси двухколёсное, в убранном положении размещается между отсеком вооружения и кабиной экипажа.
Конструкция самолёта разрешает разместить в 13 кессон-баках 171 тонну топлива, что на крейсерской скорости со стреловидностью в 350 даёт возможность преодолеть расстояние в 14 тыс. км. Предусмотрена и дозаправка в полёте – топливоприёмник в виде убирающейся штанги расположен в носовой части, перед кабиной пилотов.

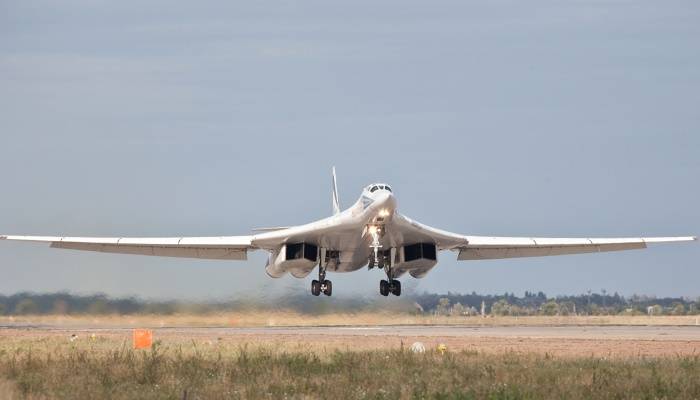

Ту 160 в воздухе
Для выполнения предназначения – прорыва ПВО противника и нанесения ударов по важным стратегическим объектам, Ту-160 оснащён бортовым комплексом обороны «Байкал». В состав этого комплекса входят станции обнаружения угроз со стороны авиации и средств ПВО, станции РЭБ и автоматические устройства отстрела ложных целей и ловушек.
Внизу носовой части самолёта размещены оптико-электронный прицел ОПБ-15Т для точного бомбометания и телекамера обзора в передней нижней сфере. Инерциальная навигационная система, система астронавигации и оборудование спутниковой системы слежения позволяют выполнять полёт с высокой точностью с отображением местонахождения самолёта на индикаторах штурмана.
Вооружение
Ракетное вооружение самолета Ту-22М3 состоит из одной (под фюзеляжем в полуутопленном положении), двух (под крылом) или трех (перегрузочный вариант) УР Х-22МА, предназначенных для поражения крупных морских и радиолокационно-контрастных наземных целей на дальностях 140-500 км. Стартовая масса ракеты 5900 кг, длина 11,3 м, максимальная скорость соответствует М=3.
Вооружение бомбардировщика дополнено гиперзвуковыми (М=5) аэробаллистическими ракетами малой дальности Х-15, предназначенными для уничтожения стационарных наземных целей или РЛС противника. Шесть ракет могут размещаются в фюзеляже на многопозиционной барабанной ПУ, еще четыре ракеты подвешиваются на внешних узлах под крылом и фюзеляжем.
Бомбовое вооружение, состоящее из обычных и ядерных свободнопадающих бомб общей массой до 24.000 кг, располагается в фюзеляже (до 12000 кг) и на четырех узлах внешней подвески на девяти замковых балочных держателях МБДЗ-У9-502 (типовые варианты бомбовой нагрузки — 69 ФАБ-250 или восемь ФАБ-1500). В перспективе возможно вооружение самолета Ту-22М3 высокоточными корректируемыми бомбами, а также новыми КР для поражения наземных и морских целей.
«Высокий боевой потенциал»
В последние годы «Белый лебедь» переживает вторую молодость. В 2015 году руководство России приняло решение о возобновлении производства бомбардировщика на Казанском авиационном заводе им. С.П. Горбунова. Собранные с нуля машины получили индекс Ту-160М2.
Наряду с этим идёт модернизация строевого парка самолётов. Прошедшие цикл заводского обновления ракетоносцы получают наименование Ту-160М.
Первый полёт модернизированного ракетоносца Ту-160М в Казани
Как отмечают эксперты, модификации «Белого лебедя» унифицированы по электронной начинке. Обе версии ракетоносца оснащаются современным бортовым оборудованием (авионикой), радиолокационными станциями, средствами связи и комплексами радиоэлектронной борьбы (РЭБ).
Кроме того, модернизированные Ту-160 получают улучшенные двигатели НК-32 второй серии. О характеристиках обновлённой силовой установки известно немного, но, по официальным данным, она увеличивает дальность полёта более чем на 1 тыс. км.
Также по теме
Эволюция «Ночного охотника»: как ракета комплекса «Хризантема» усилит вертолёт Ми-28НМ
Экспортная версия российского боевого вертолёта Ми-28НМ «Ночной охотник» будет оснащаться управляемыми ракетами комплекса…
Производство обновлённых агрегатов развёрнуто на «ОДК-Кузнецов» (Самара). В октябре руководство предприятия отчиталось о завершении модернизации мощностей, что позволит нарастить объёмы выпуска двигателей и ремоторизировать действующий парк ракетоносцев.
Возобновление производства и запуск программы модернизации изготовленных ранее Ту-160 стало разумным и закономерным решением, считает Дмитрий Дрозденко.
«Ту-160 как боевая платформа совсем не устарел. Однако время не стоит на месте. Чтобы и дальше обеспечивать высокий боевой потенциал машины, её требуется оснащать более совершенными двигателями, электроникой и вооружением», — сказал Дрозденко.
Такого же мнения придерживается и Алексей Леонков. Собеседник RT заявил, что благодаря новейшему комплексу РЭБ усовершенствованный «Белый лебедь» стал более защищённым самолётом. Помимо этого, в оборудование машины российские специалисты широко интегрировали цифровые технологии, что существенно повысило степень автоматизации процессов управления.
«Эти самолёты в перспективе заменят устаревающие Ту-95 и Ту-160 первых выпусков, когда они будут выходить из строя. Главным оружием «Белого лебедя» станут ракеты с ядерными боеголовками. Благодаря проводящейся сейчас модернизации Россия сможет нарастить мощь дальней авиации, которая, я напомню, является воздушным компонентом нашей ядерной триады», — резюмировал Леонков.
Тактико-технические характеристики[ | ]
Источник данных: Совенко, 2005.
| ТТХ М-50 различных модификаций | ||
| М-50 (проект) | М-50А | |
| Технические характеристики | ||
| Экипаж | 2 | |
| Длина , м | 58,7 | 58,21 |
| Размах крыла с мотогондолами , м | 25,1 | 27,3 |
| Высота , м | 8,65 | 8,36 |
| Площадь крыла , м² | 290,6 | |
| Угол стреловидности по передней кромке | 57° (у корня) 54° (после излома) | |
| Масса пустого , кг | 59 600 | 78 860 |
| Максимальная взлётная масса , кг | 238 000 | 118 000 |
| Масса топлива , кг | 170 000 | 66 000 |
| Силовая установка | 4 × ТРДД М16-17 | 2 × ТРДФ ВД-7МА 2 × ТРД ВД-7А |
| Бесфорсажная тяга , кгс (кН) | 4 × 18500 (181,4) | н/д 2 × 11000 (107,8) |
| Форсажная тяга , кгс (кН) | — | 2 × 14500 (142,2) — |
| Лётные характеристики | ||
| Максимальная скорость , км/ч | 1900—2000 | 1090 |
| Практическая дальность , км | 11 000 — 12 000 | 3160 |
| Практический потолок , м | 15 000 — 16 000 | 5000 |
| Длина разбега , м | 2800 | 2700 |
| Длина пробега , м | 1200 | 1750 |
| Вооружение | ||
| Стрелково-пушечное | оборонительная установка в хвосте | — |
| Боевая нагрузка , кг | 30 000 | 5000 |
Скоростной бомбардировщик Мясищева ДБ-108 (ДБ-2ВК-108 и ДСБ-2ВК-108).
ДБ-108 (ДБ-2ВК-108 и ДСБ-2ВК-108)
Задание на проектирование двухмоторного скоростного бомбардировщика ОКБ Мясищева получило в конце мая 1944г. Летом этого же года инженеры-проектировщики приступили разработке на базе Пе-2И самолета ДБ-108 одновременно в трех модификациях. Для более уверенного взлета при полной загрузке, машина оснащалась твердотопливными ускорителями.
Возможно Вас заинтересует – «Самолеты Петлякова».
Прототип подготовили в декабре 1944г., в этом же месяце он совершил первый полет. К июню построили еще два опытных экземпляра, однако испытания были прекращены в связи с окончанием войны. В серию самолет так и не пошел. Всего с завода вышло четыре ДБ-108 Мясищева.
Тактико-технические характеристики
Источник данных: Совенко, 2005.
| ТТХ М-50 различных модификаций | ||
| М-50 (проект) | М-50А | |
| Технические характеристики | ||
| Экипаж | 2 | |
| Длина , м | 58,7 | 58,21 |
| Размах крыла с мотогондолами , м | 25,1 | 27,3 |
| Высота , м | 8,65 | 8,36 |
| Площадь крыла , м² | 290,6 | |
| Угол стреловидности по передней кромке | 57° (у корня) 54° (после излома) | |
| Масса пустого , кг | 59 600 | 78 860 |
| Максимальная взлётная масса , кг | 238 000 | 118 000 |
| Масса топлива , кг | 170 000 | 66 000 |
| Силовая установка | 4 × ТРДД М16-17 | 2 × ТРДФ ВД-7МА 2 × ТРД ВД-7А |
| Бесфорсажная тяга , кгс (кН) | 4 × 18500 (181,4) | н/д 2 × 11000 (107,8) |
| Форсажная тяга , кгс (кН) | — | 2 × 14500 (142,2) — |
| Лётные характеристики | ||
| Максимальная скорость , км/ч | 1900—2000 | 1090 |
| Практическая дальность , км | 11 000 — 12 000 | 3160 |
| Практический потолок , м | 15 000 — 16 000 | 5000 |
| Длина разбега , м | 2800 | 2700 |
| Длина пробега , м | 1200 | 1750 |
| Вооружение | ||
| Стрелково-пушечное | оборонительная установка в хвосте | — |
| Боевая нагрузка , кг | 30 000 | 5000 |
Технические характеристики (М-50А)
Вид сзади Мясищева М-50
Данные из
Общие характеристики
- Экипаж: 2
- Длина: 57,48 м (188 футов 7 дюймов)
- Размах крыльев: 25,10 м (82 футов 4 дюйма)
- Высота: 8,25 м (27 футов 1 дюйм)
- Площадь крыла: 290,6 м2 (3,128 квадратных футов)
- Пустой вес: 85000 кг (187 393 фунтов)
- Вес брутто: 175000 кг (385809 фунтов)
- Максимальный взлетный вес: 200000 кг (440925 фунтов)
- Электростанция: 2 × Добрынин ВД-7Ф форсажный турбореактивный двигатель, тяга 137,29 кН (30 865 фунт-сил) каждый мокрый
- Электростанция: 2 × Добрынин ВД-7 турбореактивный двигатель без дожигания, тяга 110 кН (24000 фунтов силы) каждый
Спектакль
- Максимальная скорость: 1950 км / ч (1210 миль / ч, 1050 узлов)
- Крейсерская скорость: 1500 км / ч (930 миль / ч, 810 узлов)
- Классифицировать: 7,400 км (4,600 миль, 4,000 миль)
- Практический потолок: 16 500 м (54 100 футов)
- Нагрузка на крыло: 602 кг / м2 (123 фунт / кв. Фут)
- Тяга / вес: 0.29
Вооружение
30 000 кг (66 000 фунтов) бомб или ракет, перевозимых во внутренних отсеках, включая крылатые ракеты M-59 и M-61 большой дальности
Обман с ядерным бомбардировщиком
В выпуске « Aviation Week» от 1 декабря 1958 года была статья « Советские летные испытания атомного бомбардировщика», в которой утверждалось, что Советы добились больших успехов в своей программе создания ядерных самолетов. Это сопровождалось и редакционной статьей по этой теме. Журнал утверждал, что самолет был настоящим, вне всяких сомнений, заявив, что «атомный бомбардировщик проходит летные испытания в Советском Союзе … Он наблюдался как в полете, так и на земле многими иностранными наблюдателями. из коммунистических и некоммунистических стран ». Однако на самом деле статья была основана на розыгрыше. Позже выяснилось, что самолет на фотографиях – это М-50, а не самолет с ядерной установкой.
На самом деле, в начале 1960-х годов Советский Союз действительно испытал демонстратор технологий для стратегического бомбардировщика с ядерным двигателем Туполев Ту-95ЛАЛ , похожего на несколько более ранний американский проект Convair NB-36H , но основанный на турбовинтовом Ту-95 , он никогда не был сверхзвуковым, он никогда не летал в условиях ядерной энергетики (его основной целью была проверка эффективности защиты ядерного реактора), к тому же он был разработан ОКБ Туполева , так как компания Мясищева проиграла конкурс на разработку прототипа. Он был признан успешным, но дальнейшее развитие затянулось из-за экологических проблем. Когда появились функциональные межконтинентальные баллистические ракеты, большая часть усилий по финансированию и разработке была перенесена в эту область, и в начале 1960-х проект был остановлен. 9 июля 1961 года М-50А совершил свой 19-й и последний полет, приняв участие в пролетном рейсе ежегодного авиасалона в Тушино. Это было единственное публичное появление гиганта, которое сейчас выставлено в подмосковном музее Монино.
Тактико-технические характеристики самолета Ту-160
Экипаж: 4 человекаГабаритные размеры Ту-160Длина: 54,1 м; Размах крыла: 55,7/50,7/35,6 м; Высота: 13,1 м; Площадь крыла: 232 м²Масса пустого: 110 000 кгНормальная взлётная масса: 267 600 кгМаксимальная взлетная масса: 275 000 кгДвигатели: 4 × ТРДДФ НК-32Тяга максимальная: 4 × 18 000 кгсТяга на форсаже: 4 × 25 000 кгсМасса топлива: 148 000 кгМаксимальная скорость: на высоте – 2200 км/ч (М=1,6); У земли – 1030 км/ч (М=0,84)Крейсерская скорость: 850 км/ч (М=0,69)Максимальная дальность без дозаправки: 18 950 кмПрактическая дальность без дозаправки: 12 300 кмБоевой радиус: 6000 кмПродолжительность полёта: 25 чПрактический потолок: 22 000 мСкороподъёмность: 4400 м/минДлина разбега/пробега: 900 мТяговооружённость: при максимальной взлётной массе-0,37; при нормальной взлётной массе-0,36
Первые проекты завода
Постановление Совета министров СССР о создании в подмосковном городе Жуковском Экспериментального машиностроительного завода (ЭМЗ) вышло 14 июня 1966 года. Базой для предприятия стали филиал завода имени М.В. Хруничева и КБ-90 Министерства общего машиностроения. В структуру возглавляемого В.М. Мясищевым завода вошли конструкторское бюро, опытное производство и летно-испытательный комплекс.
Ил-22
Работа ЭМЗ началась с создания летающих лабораторий на базе уже существующих самолетов. Затем был разработан воздушный пункт управления Ил-22 на основе гражданского авиалайнера Ил-18, впервые взлетевший в 1972 году. Его новейшие модификации успешно эксплуатируются ВКС РФ.
После этого ЭМЗ переключился на проектирование легкого военно-транспортного самолета. Работа велась параллельно с КБ О.К. Антонова и КБ Г.М. Бериева по двум вариантам машин: вертикального взлета и посадки и короткого взлета и посадки. «Эмзовцы» доказали реальность обоих вариантов, однако приоритет был отдан киевлянам, в результате чего на свет появился уникальный транспортник Ан-72. Немало других проектов ЭМЗ постигла похожая участь – они оставались только на бумаге.
