Радиорелейная станция Р-419 Л1 обзор ТТХ

Условия развертывания РРЛ и дальность связи

Сейчас, в основном, используется и производится оборудование для радиорелейной связи прямой видимости — станции должны располагаться в зоне так называемой радиовидимости друг друга. Сигнал от станции к станции не должен встречать на пути препятствий, в том числе в зоне Френеля. Для увеличения расстояния видимости и исключения попадания в зону Френеля препятствий и земной поверхности, станции размещают на высоких мачтах — это помогает увеличить дальность пролета.

Но из-за естественного искривления поверхности Земли максимальная дальность беспроводного линка между двумя радиорелейными станциями составляет обычно не более 100 км (на равнинной местности — до 50 км).

Хотя, при удачном рельефе местности, можно достичь и большего — как в примере компании Ubiquiti, прокинувшей беспроводной мост на AirFiber 5X на 225 км (подробности на сайте производителя):

Также для дальности связи, как мы уже сказали выше, имеет значение диапазон, в котором работает радиорелейное оборудование:

  • Станции на низкой частоте — «дальнобойные», в среднем до 35 км, в хороших условиях до 80-100 км.
  • Дальность связи на высоких частотах — до 10 км.

Около десяти новых РЛС получит Восточный военный округ до конца года

Станция ближней разведки СБР-5Описание:В конце 80-х годов был накоплен необходимый научно-технический задел для создания нового поколения портативной РЛС разведки наземных целей для ротного звена, и в 1991 г. гензаказчик (ГРАУ Министерства обороны) выдал ТТЗ на разработку РЛС «Фара-1». «Фара-1» предназначалась для замены хорошо зарекомендовавшей себя СБР-3.

Комплекс Фара-ПВ / Фото: ru.wikipedia.orgОсновной целью разработки, наряду с улучшением ряда таких технических характеристик, как дальность облнаружения и обеспечения работы в дожде, было снижение массы РЛС: американский аналог РЛС AN/PPS-15А имел массу носимого комплекта 13 кг против 18,5 кг у РЛС «Фара-У». Главным конструктором разработки был назначен Ю. Г. Земсков, первым заместителем главного конструктора — Н. А. Зайцев, заместителем главного конструктора по конструкторской части — Е. В. Сперанский, заместителем по схемо-технической части — В. Н. Николаев. С 1996 г. главный конструктор РЛС — Н. А. Зайцев, первый заместитель главного конструктора — В. А. Потапов. В ходе проектирования разработчиками были решены сложные задачи оптимизации параметров РЛС. В РЛС используется режим непрерывного излучения. Для исключения влияния дождя и пролетающих птиц в ближней зоне РЛС применен сложный сигнал с двойной (ФКМ-ЧМ) модуляцией. Разработан твердотельный СВЧ-модуль и щелевая волноводная антенная решетка с высоким КПД, применены сигнальный процессор и управляющая ЭВМ, реализованные на СБИС высокой степени интеграции. Взамен недолговечных серебряно-цинковых аккумуляторов разработан новый геометричный серебряно-кадмиевый аккумулятор, обеспечивающий несколько сотен циклов «заряд-разряд». Основным препятствием в снижении массы изделия было требование по сопряжению изделия с оружием, в том числе и с крупнокалиберным пулеметом НСВС-12,7. Ударные перегрузки, возникающие при стрельбе (для пулемета НСВС-12,7 они достигают 100 g), требовали прочных корпусов и максимального облегчения той части РЛС, которая устанавливается на оружии. Это привело к тому, что в пульте управления была сосредоточена большая часть аппаратуры и, как следствие, увеличились габариты и масса пульта управления. Возникли проблемы с компановкой всего изделия и трудности с реализацией удобства переноски изделия. Общая масса носимого комплекта РЛС во вьюке (с треногой, приводом и дистанционным кабелем) составила 16,5 кг. При этом требуемая масса изделия была реализована в патрульном варианте РЛС (10,5 кг). В 1996-1997 гг. все проблемные вопросы были решены, и РЛС «Фара-1» в 1997 г. была предъявлена на государственные испытания. Государственные испытания проводились, согласно директиве главкома Сухопутных войск, с сентября 1997 г. по февраль 1998 г. По результатам испытаний комиссией установлено, что РЛС «Фара-1» превосходит зарубежные РЛС по разнообразию вариантов боевого применения и существенно превосходит отечественную РЛС 1РЛ136:

  • по максимальной дальности обнаружения — в 2 раза, а при дожде 2-5 мм/ч — в 3-4 раза
  • по среднему времени определения координат — в 1,6 раза
  • по обработке на отказ — в 5 раз
  • по массе носимого комплекта — на 1,8 кг
  • по наличию дистанционного управления
  • по наличию автоматического адаптированного обнаружителя движущихся целей

РЛС СБР-5М / Фото: vpk-news.ru

РЛС СБР-5М на гранатомете/ Фото: vpk-news.ruРЛС СБР-5М на гранатомете. В 1999 г. портативная радиолокационная станция разведки и наведения оружия по групповым целям «Фара-1» была принята на вооружение под наименованием «Станция ближней разведки СБР-5».Тактико-технические показатели

ТТХ станции:
Рабочий диапазон2см (J)
Дальность обнаружения, км:человека 2,5 техники 5
Точность определения координат:по дальности, м 20 по азимуту, град. 0,9
Масса, кг16
ТТХ радара:
Коэффициент усиления, дБ27
Ширина основного лепестка ДН, град.:в азимутальной плоскости 4 в угломестной плоскости 10,5
Уровень боковых лепестков в азимутальной плоскости, дБ16
Масса, кг1,1

Способы поиска автовладельца

Существует несколько способов поиска собственника машины. Самый доступный – обращение в ГИБДД или полицию. Но сотрудники правоохранительных органов занимаются проверкой ТС по номеру только при условии, что было зафиксировано правонарушение. Например, после ДТП или наезда на пешехода. Чем серьезней нарушение, тем быстрее ведется поиск. Но заявителю о том, на кого автомобиль зарегистрирован, сообщают при условии, что он имеет материальные претензии. Через ГИБДД не получится проверить продавца без его согласия и найти нарушителя правил парковки во дворе жилого дома.

Второй способ тоже бесплатный, но работает при условии, что поиск владельца машины ограничивается небольшой территорией. Если кто-то постоянно паркуется на вашей клумбе или по ночам включает музыку, то есть смысл опросить соседей. Однако есть риск получить недостоверную информацию и потратить на поиски несколько дней.

Еще одни способ проверить владельца автомобиля – обратиться к посредникам. За определенную плату многие компании готовы выложить все сведения о нарушителе. Выбирая этот вариант, помните, что есть законные и незаконные способы проверки. Во втором случае вы становитесь участником мошеннической схемы, за что предусматривается уголовная ответственность. Такие компании взламывают базы данных, выкупают их посредством дачи взятки в ГИБДД. Часто у таких сервисов устаревшая информация, поскольку она не обновляется ежедневно.

Структурная схема РРЛ

Ниже будет рассказано о структурной схеме РРЛ, состоящей из нескольких станций.

Оконечная станция 1

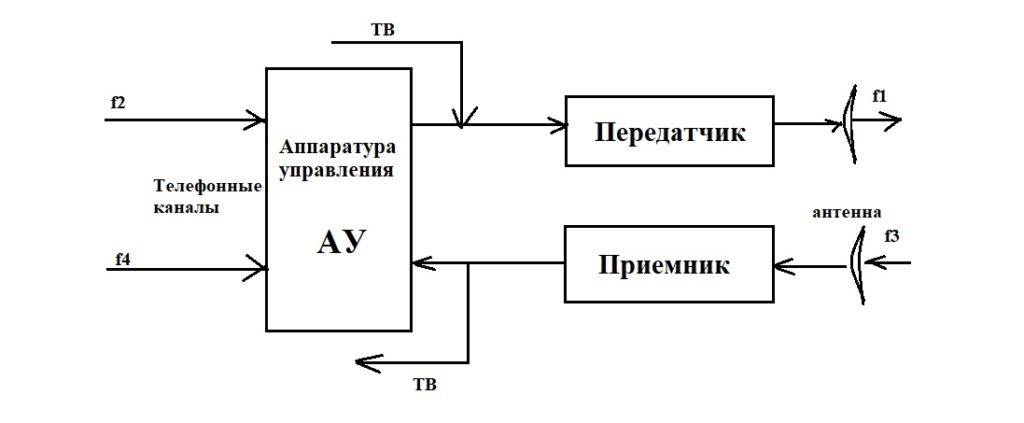

Есть N количество потребителей. На первое место ставим телефонный канал или каналы тональной частоты (ТЧ). Например, Вы хотите связаться с товарищем, который находится в Москве. Нужно передать НЧ колебание в диапазоне от 300 Гц до 3,4 кГц. Организуем 1000 каналов, со сдвигом несущих частот, если у нас частотное разделение каналов, то выделяется каждому каналу своя поднесущая и поднесущая сдвигается одна к другой на 4 кГц. Используя однополосную модуляцию расставляем эти каналы.

Сформировали суммарный телефонный сигнал. К суммарному сигналу, на свою поднесущую добавляем телевизионный сигнал и выделяем полосу побольше. Потому что аналоговый телевизионный сигнал 56 МГц + несущая звука 6,5 МГц итого 62,5 МГц. Получается спектр, который нужно передать от 56 МГц до 62,5 МГц это 6,5 МГц. И вся смесь, телефонные каналы, телевизионный сигнал она подается на передатчик у которого для ствола одна несущая частота. В передатчике с помощью группового сигнала формируется тот сигнал, который нужно будет передавать в РРЛ. Передающая антенна, частота первого передатчика несущая f1, она закладывается в аппаратуру.

Система дуплексная слева направо передали, справа налево приняли. Система многочастотная. Есть приемная антенна f3, приемник, на выходе приемника снимается телевизионный сигнал из группового сигнала. В передатчике стоит групповой модулятор, а в приемнике групповой демодулятор. На выходе группового демодулятора, так как у нас частотное разделение каналов, стоит набор полосовых фильтров (ПФ). Первый ПФ выделяет ТВ сигнал и отправляет его дальше.

Узловая станция

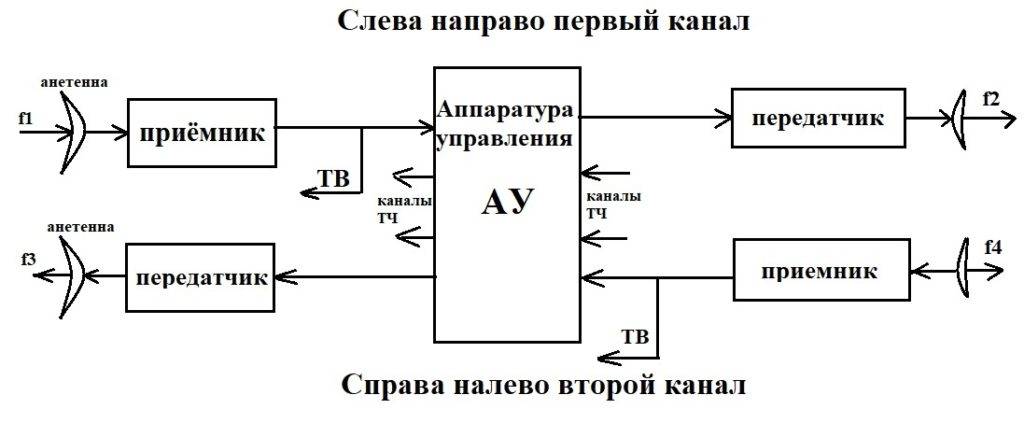

Сигнал пришел, узловая станция, как правило крупный центр, в котором есть потребители услуг. Аппаратура уплотнения часть телефонных каналов забирает. Каналы тональной частоты (ТЧ), которые дошли до своего абонента забираются, поднесущие освобождаются. Происходит съем части информации и ее заполнение. На выходе передатчика будет частота несущая, та которая отличается от частоты f1. Это сделано чтобы уменьшить возможные помехи.

Передатчик узловой станции будет работать на несущей частоте f3, которая будет отличаться от частоты f4, чтобы защитить следующий пролет от влияния частоты f4. Поскольку f1 и f2 от f3 и f4 отличаются, то и перекрестные помехи уменьшаются.

Промежуточная станция

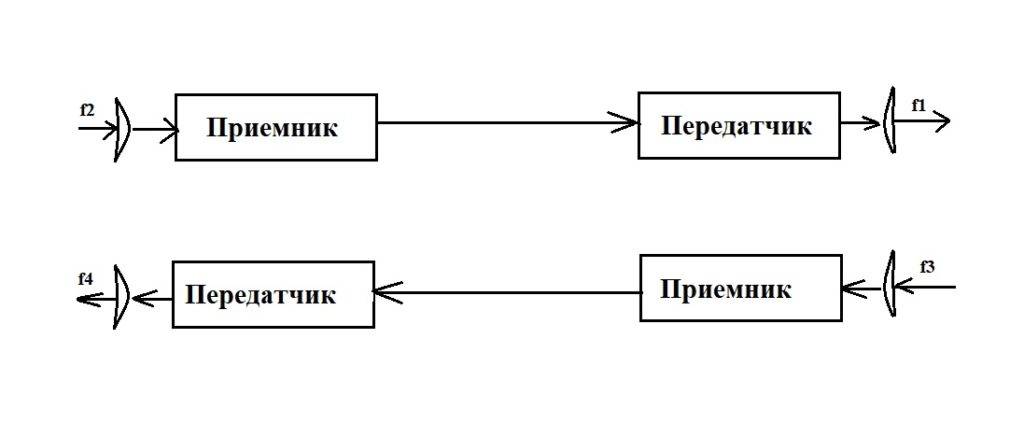

Промежуточная станция просто стоит где-то в чистом поле. И никому там не нужно ТВ, телефонные разговоры, людей там нет. Происходит перенос с частоты f2 на частоту f1. Дальше эти частоты будут повторяться.  Считается, что когда прошли два пролета, сигнал с частотой f1 воздействовать на следующую приемную антенну уже не может за счет кривизны Земли частота f1 не попадет в ту антенну.

И в обратную сторону тоже все проходит, выполняется одно преобразование. В приемнике принимается сигнал на частоте несущей f2 и выделяем групповой сигнал, происходит демодуляция первой ступени. Выделяем групповой сигнал и переносим его на частоту f1. Промежуточная станция это автоматическое устройство.

Оконечная станция 2

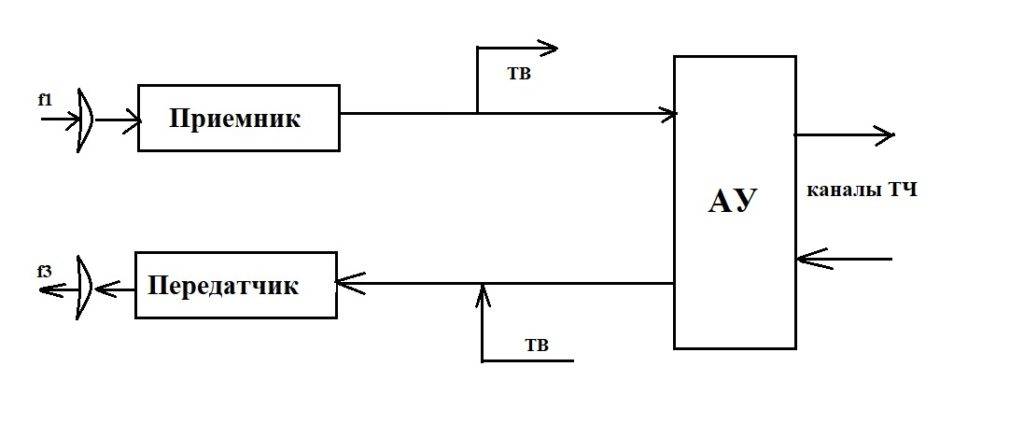

Пришел сигнал f1, стоит приемник, выделили телевизионный сигнал фильтрующей системой, на аппаратуре уплотнения будет разделение, телефонные каналы сняли, свои телефонные каналы сформировали, свой телевизионный сигнал на передатчике f3.

Рассмотрели стандартную структура РРЛ, которая состоит из набора станций. В зависимости, где станции находятся, она либо узловая, промежуточная или оконечная.

Надежность радиорелейной связи

Радиорелейная связь считается одной из самых надежных среди беспроводных способов передачи данных. Это обеспечивается как различными прогрессивными технологиями беспроводной передачи, так и активным применением резервирования каналов (стволов) связи — так называемые конфигурации N+1 (1+1, 2+1). Это может быть:

  • «холодное» резервирование, с подключением дополнительного комплекта приемо-передающего оборудования в выключенном состоянии;
  • «горячее» резервирование, с одновременной передачей данных по резервному каналу. Для исключения взаимных помех каналы разносятся в пространстве (ПР — пространственное разнесение) или по частотам (ЧР — частотное разнесение).

Принцип действия

Линия обычно реализует дуплексный (двунаправленный) режим передачи информации. Чаще применяли частотное деление каналов. Первыми европейскими соглашениями установили участки спектра:

Дециметровые волны:

  1. 460-470 МГц.
  2. 1300-1600 МГц.
  3. 1700-2300 МГц.

Дуплексная радиорелейная линия

Сантиметровые:

  1. 3500-4200 МГц.
  2. 4400-5000 МГц.
  3. 5925-8500 МГц.
  4. 9800-10.000 МГц.

Метровые волны способны огибать препятствия, допускается использование ввиду отсутствия непосредственной видимости. Частоты выше 10 ГГц невыгодны, поскольку превосходно поглощаются осадками. Послевоенные конструкции компании Белла (11 ГГц) оказались неконкурентоспособными. Участок спектра чаще выбирают сообразно получению необходимого числа каналов.

Состав АСП

1) аппаратура поста оператора ( ГА -100М ):

  • устройство управления станцией УУС -3;
  • устройство поисково-пеленгаторное (Р-381Т2-1);
  • анализатор Р-399Т;

2) аппаратура дистанционного управления ( ГА -110 ):

  • УИТС;
  • радиорелейная станция Р-415В;
  • аппаратура передачи данных АИ-011;
  • блок коммутации проводных линий связи БК ПЛС (ГА-733);

3) передатчик помех:

  • усилитель мощности передатчика помех ( ГА -210 );
  • аппаратура ЧЗТ ( ГА -220М );
  • аппаратура антенно-фидерного тракта ( ГА -230 );

4) аппаратура связи:

  • УКВ р/станция Р –173;
  • аппаратура внутренней связи и коммутации П-174;

5) оборудование системы электроснабжения:

  • электроагрегат АД16У – Т/400 – 1ВП;
  • устройства распределительные ГА – 501, ГА – 502;
  • Щит ввода ГА – 503;
  • Источники вторичного питания +27В ( АН -482 ); +9В ( ГА -702 );
  • Стабилизатор напряжения СТС16/ 0,5С – 380/380;
  • Щит выносной АБ – 168.

6) вспомогательное оборудование:

  • отопитель ОВ – 65Г;
  • кондиционер 1К21-3;
  • фильтро-вентиляционная установка ФВУ – 200;
  • мачта телескопическая.

Размещение аппаратуры в МТ-Лбу показано на рис. 1.1.

Схема функциональных связей между системами и устройствами станции показана на рис.1.2.

Реальность моделирует уникальный тренажёр

Воинская специальность военного связиста становится всё более высокотехнологичной. На качественно новом уровне готовят специалистов в межвидовом региональном учебном центре связи Ракетных войск стратегического назначения (РВСН), расположенном в Переславле-Залесском. Для организации профессиональной подготовки курсантов, обучаемых на радиотелеграфистов, операторов, кабельщиков и специалистов волоконно-оптической связи, здесь развёрнуты оборудованные всем необходимым учебные классы и современные тренажёрные комплексы, разработаны специальные учебные программы.

Недавно в учебный центр связи РВСН поступил новый высокотехнологичный тренажёр, на котором начали обучать личный состав подразделений, обслуживающих средства связи для ракетных комплексов различного типа. Аппаратура уникального учебного симулятора способна создавать абсолютно реалистичную систему визуализации и обеспечивать моделирование различных ситуаций в реальном масштабе времени. На новом тренажёре военнослужащие значительно быстрее и качественнее учатся использовать новейшие аппаратные средства и устанавливать связь с различными звеньями войскового управления в любых условиях обстановки.

mil.ru
В учебный центр связи РВСН поступил новый высокотехнологичный тренажёр.

Работа на радиорелейной станции Р-419 Л1 в оконечном и ретрансляционном режимах

На станции, подготовленной для работы а аналоговом режиме

  1. Включить станцию и проверить наличие питающего напряжения;
  2. проверить работу обоих полу-комплектов секции “на себя”;
  3. произвести электрические измерения параметров соединительных линий;
  4. войти в связь с корреспондентом двумя полу-комплектами в оконечном режиме, измерить запас ВЧ уровня;
  5. отрегулировать приемные уровни групповых трактов и остаточное затухание каналов ТЧ;
  6. измерить частотную характеристику остаточного затухания двух каналов ТЧ каждого полу-комплекта, уровень шумов в каналах, оценить шумовую насыщенность каналов и сдать их в спецаппаратную для засекречивания или на кросс;
  7. перевести станцию в режим ретрансляции и убедиться в прохождении связи;
  8. производить необходимые записи в аппаратном журнале.

На станции, подготовленной для работы а цифровом режиме

  1. Включить станцию и проверить наличие питающего напряжения;
  2. проверить работу обоих полу-комплектов секции “на себя”;
  3. произвести электрические измерения параметров соединительных линий;
  4. войти в связь с корреспондентом двумя полу-комплектами в оконечном режиме, измерить запас ВЧ уровня;
  5. проконтролировать состояние приемных трактов и качество связи;
  6. сдать цифровые каналы в спецаппаратную для засекречивания или на кросс;
  7. перевести станцию в режим ретрансляции и убедиться в прохождении связи;
  8. производить необходимые записи в аппаратном журнале.

Устойчиво, непрерывно, бесперебойно

Потеря связи в бою — потеря управления

Поэтому сейчас во всех видах и родах российских войск уделяется особое внимание переоснащению на средства связи нового поколения. Например, менее месяца назад на вооружение соединения связи общевойсковой армии Восточного военного округа (ВВО), дислоцированной на территории Амурской области, поступили цифровые автоматизированные радиорелейные станции Р-419Л1М

Новая станция смонтирована на базе автомобиля повышенной проходимости КамАЗ-5350

По сравнению с радиорелейными средствами связи прошлых поколений, цифровая автоматизированная радиорелейная станция обладает рядом характеристик, заметно повышающих мобильность узлов связи, а также надёжность линий связи. Кроме улучшения технических и эксплуатационных характеристик, в Р-419Л1М значительно улучшен комфорт для экипажей. Поступившие на вооружение цифровые автоматизированные средства связи разработаны для функционирования в сложных климатических условиях и обладают высокой устойчивостью к воздействию средств радиоэлектронной борьбы (РЭБ) условного противника. Военнослужащие соединения уже приступили к освоению новых станций. Р-419Л1М проверены в ходе радиотренировки на полигоне: связь — бесперебойная

Новая станция смонтирована на базе автомобиля повышенной проходимости КамАЗ-5350. По сравнению с радиорелейными средствами связи прошлых поколений, цифровая автоматизированная радиорелейная станция обладает рядом характеристик, заметно повышающих мобильность узлов связи, а также надёжность линий связи. Кроме улучшения технических и эксплуатационных характеристик, в Р-419Л1М значительно улучшен комфорт для экипажей. Поступившие на вооружение цифровые автоматизированные средства связи разработаны для функционирования в сложных климатических условиях и обладают высокой устойчивостью к воздействию средств радиоэлектронной борьбы (РЭБ) условного противника. Военнослужащие соединения уже приступили к освоению новых станций. Р-419Л1М проверены в ходе радиотренировки на полигоне: связь — бесперебойная.

mil.ru Связисты приступили к освоению техники связи нового поколения.

Более 1.700 цифровых портативных радиостанций шестого поколения «Азарт-П1» поступили по гособоронзаказу в войска Южного военного округа (ЮВО). Новые технические средства предназначены для обеспечения засекреченной связи в тактическом звене. Они обладают повышенной помехоразведзащищённостью и способны работать в температурном диапазоне от -50 до +50 градусов по Цельсию. Возможности устройств позволяют настраиваться на любые частоты, обеспечивать связь с мобильными телефонами и вести приём модулированных сигналов. «Азарт-П1» сопрягается со всеми радиостанциями, работающими на любых стандартах связи, способен принимать и передавать текстовые файлы, карты, шифрокоды, определять координаты с помощью ГЛОНАСС. Дальность действия — до 4 км.

Пресс-служба ЮВО сообщает, что радиостанции «Азарт-П1» поступили на вооружение воинских частей и подразделений 150-й мотострелковой дивизии, дислоцированной в Ростовской области. А в горах Дагестана связисты мотострелкового соединения 58-й общевойсковой армии ЮВО на средствах связи нового поколения уже провели тактико-специальное учение. В ходе основного этапа манёвров была проверена работа коммутационного оборудования, специальной аппаратуры на модернизированных командно-штабных машинах 5-го поколения Р-145БМ1 на базе БТР-80 и радиорелейной станции связи Р-419-МП «Андромеда-Д»

Особое внимание в ходе радиотренировки уделялось организации сети спутниковой радиосвязи в интересах подразделений, действующих в отрыве от основных сил. Для этого применялись портативные станции спутниковой связи 5-го поколения «Белозер»

На всех этапах тактических действий специалисты обеспечили устойчивую и непрерывную связь

На всех этапах тактических действий специалисты обеспечили устойчивую и непрерывную связь.

mil.ru В ходе манёвров была проверена работа коммутационного оборудования, специальной аппаратуры на модернизированных командно-штабных машинах 5-го поколения Р-145БМ1 на базе БТР-80 и радиорелейной станции связи Р-419-МП «Андромеда-Д».

Всевысотный обнаружитель собирается диктовать новые правила локации

Сокращение частей и подразделений зенитных ракетных войск, прошедшее в последнее время, привело к необходимости пересмотра концепции их информационного обеспечения в сторону самодостаточности. В настоящее время информационное обеспечение группировок ЗРВ со стороны внешнего информационного поля радиотехнических войск (РТВ), в условиях применения современных средств воздушного нападения, является явно недостаточным, а в некоторых местах дислокации средств отсутствует вообще. Возникшие проблемы надо было каким—то образом решать.С—3005Н66МПроблемы целеуказания и поиски выходаС—300СТ—68СТ—6896Л696Л6С—300Приемная система РЛС представляет собой 6—канальный приемник для приема эхо—сигналов от 3—х основных каналов и 3—х каналов приема сигналов от антенны подавления боковых лепестков (ПБЛ) и обеспечивает полностью цифровую обработку сигналов на промежуточной частоте.Взгляд в будущее■ Вероятность захватаВозможность межвидового применения96Л6Виктор Кореньков, начальник управления Государственного оборонного заказа ОАО «ЛЭМЗ» Александр Колик, главный конструктор ВВО ОАО КБ «Лира»Использованы материалы с сайта site3f.ru

Стратегическая «цифра»

Выступая на итоговом расширенном заседании коллегии Министерства обороны Российской Федерации 21 декабря 2021 года, Владимир Путин подчеркнул: «Поддержание высокой боеготовности ядерных сил, развитие всех составляющих ядерной «триады» — это принципиально важно, чтобы гарантированно обеспечить безопасность нашей страны, сохранить стратегический паритет в мире». Уже в самом начале 2021-го группа информационного обеспечения Ракетных войск стратегического назначения (РВСН) Департамента информации и массовых коммуникаций Минобороны РФ сообщила, что самые грозные войска России полностью перешли на цифровые технологии передачи информации. Уже в самом начале 2021-го группа информационного обеспечения Ракетных войск стратегического назначения (РВСН) Департамента информации и массовых коммуникаций Минобороны РФ сообщила, что самые грозные войска России полностью перешли на цифровые технологии передачи информации

Уже в самом начале 2021-го группа информационного обеспечения Ракетных войск стратегического назначения (РВСН) Департамента информации и массовых коммуникаций Минобороны РФ сообщила, что самые грозные войска России полностью перешли на цифровые технологии передачи информации.

На вооружение РВСН поступили новейшие системы передачи информации для позиционных районов ракетных дивизий, обновился парк станций спутниковой связи, радиостанций КВ и УКВ диапазонов, комплексов технического обеспечения и ремонта средств связи. Ракетные войска стратегического назначения теперь оснащены исключительно современным цифровым телекоммуникационным оборудованием. В рамках государственных контрактов проведено оснащение новейшей аппаратурой связи пунктов управления РВСН до ракетной дивизии включительно, переоборудованы Центр связи, арсеналы, учебные центры, Военная академия РВСН имени Петра Великого и её филиал в городе Серпухове.

Реализация этих мероприятий позволила достичь существенного повышения эффективности в части сокращения времени цикла управления ракетными соединениями и объединениями с учётом гарантированного осуществления мер информационной безопасности.

mil.ru Министр обороны Российской Федерации генерал армии Сергей Шойгу на селекторном совещании с руководящим составом Вооружённых сил РФ.

Радиорелейная станция Р-434

Назначение

Организация радиорелейных и кабельных (проводных и волоконно-оптических) цифровых линий связи полевой опорной сети связи Вооруженных Сил, а также линий привязки к узлам связи подвижных пунктов управления Вооруженных Сил и сети электросвязи общего пользования. Состав изделия: — аппаратная радиорелейной связи; — мачта телескопическая; — прицеп тентовый;

Решаемые задачи:

— организация радиорелейных линий связи в диапазонах частот от 4,4 до 5 ГГц и от 238 до 480 МГц;

— организация зон беспроводного широкополосного абонентского доступа с предоставлением мультисервисных услуг (голос, видео, данные);

— организация радиосвязи в УКВ диапазоне;

— ручная и автоматическая коммутация каналов и цифровых потоков, передаваемых по радиоканалам (радиорелейным и широкополосного доступа) и кабельным (проводным, волоконно-оптическим) линиям связи с возможностью их вывода на кабельные вводы изделия;

— встроенный функциональный контроль внутреннего и внешнего телекоммуникационного оборудования и состояние радиорелейных (проводных) линий связи;

— конвертирование потока Ethernet в (из) поток(а) Е1, переданного по сетям общего пользования или через сети Е1 PDH;

— организацию оптоволоконной линии связи:

  • количество передаваемых потоков Е1 – 63;
  • возможность передачи до четырех потоков Ethernet трафика 10/100 Base-TХ;
  • количество коммутируемых оптических направлений передачи – 4;

— мультиплексирование/демультиплексирование в цифровые потоки 2048 кбит/с (Е1) пользовательских интерфейсов:

  • 2-, 4-проводных каналов ТЧ;
  • 2-проводных аналоговых абонентских линий с индукторным вызовом;
  • 2-проводных аналоговых абонентских линий;
  • канальных окончаний со стыком С1-И;
  • Ethernet трафика.

Технические характеристики

габаритные размеры в походном положении (длина), метров12,8
габаритные размеры в походном положении (ширина), метров2,7
высота подъема по фланцу антенного поста, метров31
высота подъема по оси фазового центра нижней антенны, метров34
общая высота в развернутом положении, метров38
номинальная грузоподъемность, килограмм500
время перевода платформы в боевое положение, секунд30
время перевода платформы в походное положение, секунд30
тип привода механизма развертывания-свертываниягидравл.

Комплект состоит из 3-х единиц техники. Мачта телескопическая предназначена для использования в составе изделия для подъема оборудования антенного поста (приемо-предающих устройств и антенн из состава радиорелейных станций, антенно-поворотных устройств, базовой станции широкополостного доступа с тремя секторными антеннами, антенны радиостанции УКВ-диапазона) на высоту более 34 м.

Радиорелейная станция РРС Р-419 «Азид-2»

Радиорелейная станция Р-419 предназначена строительства радиорелейных линий связи, ответвления каналов от многоканальных радиорелейных, тропосферных и проводных линий, а также организации радиовставок в полевые кабельные линии дальней связи.

Оперативно-технические характеристики РРЛ

Характеристики Параметры
Максимальная протяженность линии, км до 300, 90, 20
Средняя протяженность интервала , км 40-50, 30. 20
Количество ретрансляций 6-8, 3, 0
Количество станций на ретрансляционном пункте 1
Количество транзитов по низкой частоте 3
Пропускная способность линии аналоговая
Количество стандартных каналов ТЧ 6, 12, 24, 60
Скорость передачи (кБит/с) 48, 480
Количество служебных каналов 1
Шумовая защищенность линии полной протяженности, дБ 35
Надежность связи, % времени 97%
Вероятность ошибки на линии полной протяженности 10-5

Тактико-технические характеристики станции

Тип: подвижная, малоканальная, УКВ, с ЧРК-ЧМ.

Диапазон частот: диапазон 2 — 160 — 240 МГц., диапазон 3 -240-320 МГц., диапазон 4 — 320 — 480 МГц. диапазон 5 — 480 — 645 МГц.

Количество фиксированных частот: диапазон 2 — 800, диапазон 3 — 534, диапазон 4 — 800, диапазон 5 — 550.

Шаг сетки частот: диапазон 2 — 100 кГц., диапазон 3 — 150 кГц., диапазон 4 — 200 кГц. диапазон 5 — 300 кГц.

Характеристики передающего устройства:

мощность передающего устройства диапазона 2, 3 — не менее 10 Вт, диапазона 2, 3 — не менее 6 Вт;

ослабление побочных излучений ПРД — не менее 60дБ;

относительная нестабильность ПРД — не более 5х10-5.

Параметры приемного устройства:

полоса пропускания на промежуточной частоте: диапазон 2 — 320 кГц., диапазон 3 — 600 кГц., диапазон 4 — 600 кГц., диапазон 5 — 1600 кГц;

реальная чувствительность — не хуже 4,5 мкВ.(в 5 п/д — 8 мкВ);

коэффициент шума приемника в диапазонах: диапазон 2 , 3 — 9дБ, диапазон 4, 5 — 10 дБ.

Параметры антенно-фидерного устройства:

вид поляризации — вертикальная и горизонтальная;

тип антенн: направленные 2Б11, коэффициент усиления антенны — 7,5, 9.0, 12.5, 14.5 дБ по поддиапазонам;

тип антенн: ненаправленная 3Б12, коэффициент усиления антенны — 2.5 дБ (дискоконусная);

тип антенн: ненаправленная 1Б12, коэффициент усиления антенны — 2 дБ (штырь);

высота электрического центра антенны — 20 м.

Электропитание станции:

от промышленной сети — 3 фазная 380В, 50 Гц;

от бензоэлектрического агрегата АБ — 4-Т/400 — 2 к-та;

для питания аппаратуры в аварийном режиме используются АКБ — 2х10 НКТБ-40.

Потребляемая мощность — не более 1.7 кВт.

Время развертывания станции

Оценка Без установления связи С установлением связи
Отлично 25 27
Хорошо 30 33
Удовлетворительно 35 40

Экипаж: — 5 человек.

Состав комплекта станции

Станция смонтирована в кузове типа К2-131 на базе автомобиля ЗИЛ-131. В составе станции имеется комплект РРС Р-415В.

Вес станции — 10050 кг.

Режимы работы станции

Оконечный — для работы по 6 КТЧ и СК в двух независимых направлениях связи;

Режим внешнего уплотнения аппаратурой шестиканальной АУ (УПЛ-1) в диапазоне 160 — 645 МГц;

Режим внешнего уплотнения аппаратурой двенадцатиканальной АУ (УПЛ-2) в диапазоне 240 — 645 МГц;

Режим внешнего уплотнения аппаратурой 24 и 60 канальной АУ в диапазоне 480 — 645 МГц;

Режим внешнего уплотнения аппаратурой передачи данных АПД.

Ретрансляции, предназначенный для обеспечения ретрансляции 6 КТЧ по групповому спектру с организацией служебной связи. (Ртр -1)

Ретрансляции, предназначенный для обеспечения ретрансляции 12 КТЧ по групповому спектру с организацией служебной связи. (Ртр -2)

Узловой (УЗЛ) — для ответвления или ретрансляции любой трехканальной группы АУ, выделения или переприема по ТЧ любого КТЧ.

Дежурного приема

Работа станции на кабель, при котором обеспечивается оконечный, узловой и ретрансляционный режимы при работе по ПКЛ;

Автоматического функционального контроля без излучения в пространство. Теги: военная техника
