Дизельные подводные лодки проекта 677 «Лада»

Модификации

«Амур-950» — экспортная модификация проекта 677 «Лада» оснащена четырьмя торпедными аппаратами и УВП на десять ракет, способна произвести залп из десяти ракет за две минуты. Экипаж — 18 (по другим данным 21) человек. Автономность — 30 суток. Глубина погружения — 250 метров.

«Амур-1650» — ещё одна экспортная модификация. Имеет шумопеленгаторную антенну, способную обнаруживать особо малошумные цели, может дать залп из шести ракет.

Представители

Б-585 «Санкт-Петербург» – находится в опытной эксплуатации до 2016 года

Б-586 «Кронштадт» – до середины 2012 года строительство было заморожено и возобновлено только 09.07.2013

Б-587 «Великие Луки» – лодка была перезаложена 19 марта 2015 года

Тактико-технические характеристики подводных лодок 677 «Лада»

Тип корабля……………..многоцелевая ДЭПЛСкорость (надводная)……………..10 узловСкорость (подводная)……………..21 узелРабочая глубина погружения……………..250 мПредельная глубина погружения……………..00 мАвтономность плавания……………..45 (30 для “Амур-950”) сутокЭкипаж……………..35 (21 для “Амур-950”) человекВодоизмещение надводное……………..1 765 (1 150) тВодоизмещение подводное……………..н/дДлина наибольшая (по КВЛ)……………..66,8 (58,8) мШирина корпуса наиб………………7,1 (5,65) мСиловая установка ГЭУ с полным электродвижением…….ДГ с двигателями Д49; ВНЭУ на ТЭ (в перспективе)Торпедно-минное вооружение…….6 ТА калибра 533 мм, 18 (16) торпед УСЭТ-80К, до 44 минРакетное вооружение……УВП на 10 ракет РК П-800 «Оникс» и/или «Калибр»ПВО……………..ПУ ПЗРК «Игла-1М», 6 ЗУР в ТПК

История создания

В конце 60-х годов руководство ВМФ СССР приняло решение о начале работ по созданию дизельной подводной лодки (ДЭПЛ) нового поколения, обладающей пониженным уровнем шумности и мощным вооружением. Основными задачами новой подводной лодки должны были стать противодействие надводным и подводным кораблям неприятеля, разведка, защита собственных военно-морских баз и коммуникаций.

Конструкторам было дано задание создать такую ДЭПЛ, которая бы превосходила любой аналогичный корабль вероятного противника в дуэльном противостоянии. Добиться этого следовало за счет снижения шумности, увеличение дальности обнаружения противника, более высокой мощи вооружения.

Примерно в это же время необычный подводный корабль появился у вероятного противника – в США на воду спустили атомную ПЛ «Альбакор». Эта лодка имела обтекаемую форму корпуса, очень напоминавшую кита. Советские конструкторы при проектировании новой субмарины решили повторить ее.

В 1974 году появилось техническое задание на разработку нового корабля, работы проводились в ЦКБ «Рубин» под руководством Кормилицына. Подводную лодку разрабатывали не только для ВМФ СССР, ею планировали вооружить флота всех стран-участниц Варшавского договора. Именно поэтому подлодки проектов 877 и 636 получили название «Варшавянка».

Все советские ДЭПЛ, сконструированные ранее, были узкими и длинными, новые подлодки получили легкий корпус веретенообразной формы, с соотношением длины к ширине 7,3. Форма корпуса была тщательно просчитана и многократно испытана на стендах, поэтому лодки проектов 877 и 636 имеют минимальное гидродинамическое сопротивление.

Головная ПЛ проекта 877 была заложена в 1979 году, в строй подводная лодка вступила в 1982 году.

Несколько слов следует сказать об обозначениях. Для военно-морских сил Советского Союза строились лодки проекта 877, а на экспорт изготавливали корабли сразу двух проектов: 877Э и 636. Подлодки обоих проектов имеют название «Варшавянка», а сам проект 877 носит имя «Палтус».

Корабли проекта 636 – это одна из последних и самых совершенных модификаций «Варшавянки», их строительство началось в середине 90-х годов. Подводные лодки проектов 877 и 636 строились на верфях Комсомольска-на-Амуре, Нижнего Новгорода и Петербурга.

ПЛ проекта 636 имеет более совершенные характеристики по сравнению с более ранними модификациями. Она имеет лучшее сочетание бесшумности и дальности обнаружения надводных и подводных целей, более совершенную автоматизированную управляющую систему, навигационное оборудование, более мощное и современное вооружение.

В настоящее время ПЛ «Варшавянка» стоят на вооружении не только военно-морских сил России, но и ВМФ Китая, Индии, Алжира, Румынии и Польши.

Для ВМФ СССР построили 24 субмарины, 15 из которых было списано еще до начала этого столетия. В 2010 году был заложен первый корабль усовершенствованной серии 636.6. На сегодняшний день четыре субмарины уже спущены на воду и приняты флотом. Планируется построить еще восемь подобных кораблей.

Стоимость одной ПЛ «Варшавянка» проекта 636 составляет примерно 300 млн долларов (на 2009 год).

Средства связи, обнаружения, вспомогательное оборудование

На субмарине установлено более 130 образцов новаторского для отечественной промышленности корабельного и радиолокационного оборудования.
Обработка входящих данных, целераспределение и осуществление боевых и навигационных расчетов производится БИУС «Литий», которая интегрирована с системой космической разведки «Лиана».

На субмарины устанавливается ГАК «Лира», состоящий из шумопеленгаторной антенны Л-01, вспомогательных антенн, станции с буксируемой антенной, активной станции для поиска мин, измерения дистанции и подводной связи.

В надводном положении применяется радиолокационная система КРМ-66 «Кодак» разработка — «Гранит-Электрон». РЛС полностью контролирует воздушную и надводную ситуацию. Активный канал РЛС обладает повышенной скрытностью излучения для предотвращения обнаружения.
Радиосвязь обеспечивается автоматизированным корабельным комплексом «Дистанция», включающим в себя выпускную подводную антенну К-697 длиной до 20 метров.

Навигационный комплекс — «Аппассионата» инерциального типа, комплекс интегрирован с системами спутниковой связи GPS/ГЛОНАСС.
Перископный комплекс — «Парус-98» (командирский и универсальный перископы).

Роль дизель-электрических подлодок в ВМФ России

Появление атомных субмарин в свое время рассматривалось многими специалистами как закат эры прежних дизель-электрических лодок. В США их строительство прекратилось еще в конце 50-х годов. Это вполне понятно – ведь американский флот в основном океанский, а не морской. Атомные субмарины как нельзя лучше подходят для длительных подводных переходов – им не нужно «выныривать» и обнаруживать себя.

Между тем для советского, а затем и для российского флота огромное значение имеют действия на ближних и прибрежных коммуникациях, особенно на Балтийском и Черном морях. Для этих условий больше подходят дизель-электрические многоцелевые подлодки России. Они менее шумные, чем атомные, значительно меньше по своим размерам и намного дешевле.

Кроме того, развитие электронного оборудования и ракетного оружия позволяет с успехом применять современные дизель-электрические подводные лодки для уничтожения наземных целей. В частности, как субмарины проекта 677, так и разработанные еще в СССР «Варшавянки» могут осуществлять запуск крылатых ракет большой дальности «Калибр», что заметно повышает их ударный потенциал.

Запуск ракеты «Калибр» из подводного положения

Новые подлодки с воздухонезависимыми двигателями могут в значительной мере превзойти своих атомных соперников даже на океанских коммуникациях, поскольку им уже не требуется «выныривание». Перспективность этого направления неоднократно доказывалась на военно-морских учениях, когда дизель-электрические субмарины успешно «топили» более крупные и шумные лодки с ядерными реакторами на борту.

Гидролокационный комплекс

За гидролокационную разведку отвечает комплекс «Лира», в состав которого входят мощные чувствительные антенны. В состав установки входит сразу три антенны, одна из которых расположена на носу подводной лодки, а две – смонтированы по ее бокам. Инженеры максимально увеличили их диаметр ради точности измерения подводных шумов. Так, передняя антенна занимает едва ли не все пространство на носу подлодки. На случай повреждения бортового оборудования имеется выпускаемая гидролокационная аппаратура, которую подводная лодка «Лада» (проект 677) может буксировать за собой на марше.

Описание конструкции подлодок проекта 677

Подводная лодка проекта 677 выполнена по так называемой полуторакорпусной схеме, которая является несколько необычной для советской и российской школы кораблестроения. Это означает, что легкий корпус лишь частично закрывает прочный. Подобная схема обеспечивает субмарине меньший уровень шума, по сравнению с привычной нам двухкорпусной.

Проч­ный кор­пус имеет асимметричную форму и выполнен из ста­ли АБ-2. Его диаметр одинаков прак­ти­че­ски по всей дли­не. Законцовки корпуса сферические. Водонепроницаемыми плоскими пе­ре­бор­ка­ми кор­пус поделен на пять от­се­ков по длине, кроме того, по высоте платформы делят его на три яру­са.

Лег­кий кор­пу­с имеет об­те­кае­мую фор­му, которая обеспечивает кораблю отличные гид­ро­ди­на­ми­че­ские ха­рак­те­ри­сти­ки. Ог­ра­ж­де­ние вы­движ­ных уст­ройств (рубка) по форме идентично аналогичному элементу конструкции подло­док про­ек­та 877. На нем размещены передние горизонтальные рули, что уменьшает помехи работе ГАК. Кор­мо­вое опе­ре­ние ПЛ проекта 677 сделано кре­сто­об­раз­ным.

Лодка может вести как одиночную, так и залповую стрельбу, допускается залп из шести шахт одновременно. Перезарядка торпедных аппаратов автоматическая, она производится с помощью комплекса «Мурена», причем процесс управляется дистанционно с центрального поста. В целом подлодка проекта «Лада» стала первым кораблем подобного класса в отечественной истории с таким большим количеством сложной автоматики на борту. Корабль оснащен боевой информационно-управляющей системой «Литий» и автоматизированной системой управления движением «Лиана».

Высокая степень автоматизации корабля позволила сократить его экипаж до 35 человек.

Гидроакустический комплекс «Лира» включает в себя три высокочувствительные антенны, одна из которых занимает практически всю носовую оконечность корабля, а две другие расположены на его бортовых поверхностях. Кроме того, ПЛ оснащена и буксируемой антенной, выпускаемой из верхней точки вертикального стабилизатора.

Также лодка оснащена перископным комплексом «Парус-98», в состав которого, кроме командирского перископа непроникающего типа, входит РЛС, цифровой комплекс радиосвязи «Дистанция», лазерный дальномер и навигационный комплекс с инерциальной системой и системой спутниковой связи ГЛОНАСС/GPS.

Элек­тро­дви­га­тель при­во­дит в дей­ст­вие ма­ло­шум­ный греб­ной винт с семью саб­ле­вид­ны­ми ло­па­стя­ми. Максимальная скорость подводного хода 21 узел, а в надводном положении субмарина может разгоняться до 10 узлов. Запасы топлива, воды и продовольствия обеспечивают подводной лодке автономность 45 суток.

Подводные лодки проекта 677 «Лада» отличаются крайне низким уровнем шумности. По этой характеристике они даже превосходят очень «тихие» корабли проекта «Варшавянка» и вплотную приближаются к фоновым значениям моря. Подобная скрытность достигается за счет использования виброизоляторов, специальной форме гребного винта и покрытия корпуса материалом нового поколения «Молния», которое не только эффективно гасит внутренние шумы подлодки, но и поглощает импульсы гидролокаторов.

Как несложно заметить из описания, подводные лодки проекта 677 «Лада» – это грозные боевые корабли, с высочайшей степенью автоматизации, низким уровнем шумности и мощным вооружением. Почему же тогда сами моряки относятся к этим подлодкам без особого энтузиазма, а флотское руководство вообще едва не зарубило этот проект «на корню»? В чем подвох?

Корабли серии

  • Головная подлодка серии, Б-261 «Новороссийск» (заводской номер 01670), была заложена 20 августа 2010 г., спущена на воду 26 июня 2014 г., передана ВМФ России 22 августа 2014 г. и конце октября направлена на глубоководные испытания на Северном флоте. 21 сентября 2020 г. прибыла к постоянному месту дислокации в Новороссийске.
  • Вторая субмарина проекта, Б-237 «Ростов-на-Дону» (заводской 01671), заложена 21 ноября 2011 г., спущена на воду 26 июня 2014 г., передача флоту состоялась 30 декабря 2014 г.
  • Третья — Б-262 «Старый Оскол» (заводской 01672) — заложена 17 августа 2012 г., спущена на воду 28 августа 2014 г. и передана флоту 3 июля 2020 г. в рамках Международного военно-морского салона в Санкт- Петербурге.
  • Четвертая ДПЛ — Б-265 «Краснодар» (заводской 01673) — заложена в феврале 2014 г., спущена на воду 25 апреля 2020 г., передача флоту состоялась 5 ноября 2020 г.
  • Пятая — Б-268 «Великий Новгород» (заводской 01674) — заложена 30 октября 2014 г., в день 310-летия «Адмиралтейских верфей». Спущена на воду 18 марта 2020 г., передача флоту состоялась 26 октября 2020 г.
  • Шестая — Б-271 «Колпино» (заводской 01675) — также заложена 30 октября 2014 г., спущена на воду 31 мая 2020 г., передача флоту состоялась 24 ноября 2020 г.

Особенности конструкции

Одним из главных отличий проекта 677 от подводных лодок «Палтус» и «Варшавянка» стала полуторакорпусная конструкция. При этом лёгкий корпус настолько мал, что иногда «Ладу» называют и однокорпусной. Такое решение привело к уменьшению размеров субмарины и её водоизмещения. При этом удалось дополнительно снизить уровень шума, создаваемого при движении подводной лодки, и её стало намного труднее обнаружить.

Корпус и его компоновка

Прочный корпус подводных лодок проекта 677 изготавливается из специальной стали АБ-2. Его форма близка к цилиндрической, а диаметр почти не изменяется по всей длине. На носу и корме имеются полусферические оконцовки. На рубке установлены передние рули глубины, а на корме – задние, образующие вместе с рулем поворота своеобразный «крест». В целом управляющие поверхности размещены таким образом, чтобы не мешать работе гидроакустического комплекса.

Корпус разделен на отдельные помещения поперечными переборками и продольными платформами.

Схема компоновки подводной лодки проекта 677

Перечень отсеков таков:

Носовой (торпедный отсек). В нем находятся торпедные аппараты, запасной боекомплект и система бесшумного перезаряжания; Второй отсек. Главное помещение – центральный пост, из которого осуществляется управление подводной лодкой. На нижних ярусах находится часть аккумуляторов и вспомогательные механизмы; Третий (жилой) отсек. Здесь имеется кают-компания, камбуз, медицинский блок, а также каюты для всех членов экипажа; Четвёртый отсек. Предназначен для размещения дизель-генераторов; Пятый отсек. Здесь находится электомотор, приводящий в движение винты подводной лодки.

На корпусе субмарины устанавливается противогидроакустическое покрытие, слой которого достигает сорока миллиметров в толщину. Благодаря этому уменьшается собственная шумность, и поглощаются сигналы активных гидроакустических станций противника.

Силовая установка

Подводная лодка приводится в движение главным гребным электрическим двигателем СЭД-1. Мощность его составляет 4100 лошадиных сил. В качестве источника тока могут использоваться аккумуляторные батареи (в погруженном положении), или же генераторы 28ДГ, вырабатывающие постоянный ток совокупной мощностью в 2000 киловатт и подключенные к дизельным двигателям Д-49 (V-образные моторы с восемью цилиндрами).

Внешний вид дизельного двигателя Д-49

Кроме того, на борту имеются два вспомогательных электродвигателя ПГ-102М. Каждый из них развивает по 140 лошадиных сил. Предназначены эти моторы для винтовых выносных колонок, при помощи которых осуществляется подруливание.

К сожалению, воздухонезависимая энергетическая установка на подводных лодках проекта  677 в настоящее время не применяется. Параметры её неизвестны, хотя ранее представители КБ «Рубин» утверждали, что созданный ими анаэробный двигатель позволит субмарине, находящейся в погруженном состоянии, двигаться со скоростью до 10 узлов.

Целевое оборудование

Главным инструментом для поиска целей на подводных лодках проекта 677 является гидроакустический комплекс «Лира». В его состав входят следующие элементы:

Шумопеленгаторные антенны. Главная из них, Л-01, размещена на носу субмарины. Две других находятся также в передней части лодки, но по бортам; Гидроакустическая станция с буксируемой антенной; Активная ГАС для осуществления связи под водой, измерения дистанции и поиска мин.

Силовая установка

«Сердцем» подлодки является дизель-электрическая силовая установка, выполненная по схеме, которая предусматривает движение исключительно на электрическом ходу. Этим и отличается от зарубежных аналогов подводная лодка «Лада». ТТС (транспортно-технические системы) зарубежных кораблей этого класса могут обеспечивать движение только на дизельном двигателе.

Дизельный двигатель располагается в четвертом отсеке. Для выработки электричества служат два генератора марки 28ДГ, сопряженные с выпрямителями мощностью по 1000 кВт каждый. Энергия запасается в двух группах аккумуляторных батарей. В каждой из них находится 126 элементов (они находятся в первом и третьем отсеках). Общая совокупная мощность всей установки в пиковом состоянии – 10580 кВт/ч. Рабочий двигатель – электрический, возбуждается постоянными магнитами. Марка СЭД-1, удельная мощность равна 4100 кВт.

Выбранная мощность двигателя и емкость аккумуляторных батарей не случайны. Дело в том, что именно при таком соотношении становится возможной ускоренная загрузка батарей, которая практически в два раза сокращает нахождение подлодки на перископной глубине. Так как в составе генератора нет щеточного токосъемного устройства, обслуживание и эксплуатация всей установки резко упрощается и становится намного безопаснее. В этом отношении «Лада» – лодка, во многом опередившая свое время.

Боевое и учебное применение

До сих пор в составе флота находилась лишь одна субмарина проекта 677 – «Санкт-Петербург». Использование её было исключительно опытным – проводилась отработка различных бортовых систем и оборудования. При этом было обнаружено огромное количество самых разных недоработок. Достаточно сказать, что после передачи подводной лодки заказчику выяснилось, что на борту полностью отсутствует гидроакустический комплекс – установлены только внешние антенны.

Мореходность корабля из-за плохо работающей силовой установки не позволяла осуществлять выходы из порта в условиях шторма и значительного волнения. Нарекания вызывали и многие другие узлы и агрегаты. В течение последующих лет большинство из обнаруженных дефектов были устранены, но и сегодня репутация у «Санкт-Петербурга» не блестящая.

В апреле эта субмарина выполнила испытательный запуск крылатой ракеты – почему-то непосредственно из базы. Несмотря на успешное поражение цели, состояние подводной лодки и степень её боеготовности по-прежнему под вопросом.

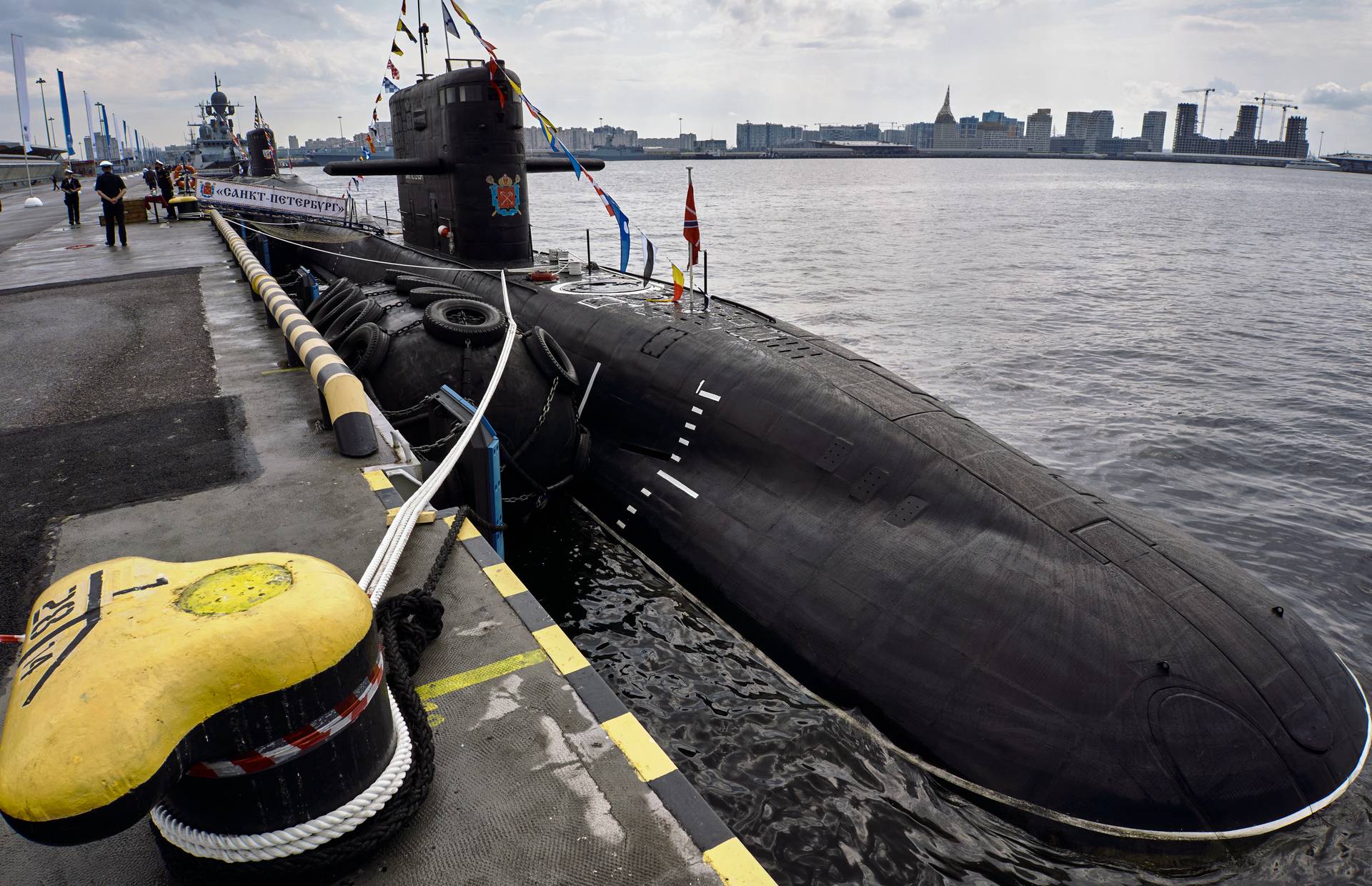

Подводная лодка «Кронштадт» перед участием в военно-морском параде в Петербурге

Следующий корабль в этой серии, «Кронштадт», спущен на воду и проходит цикл испытаний. В июле 2020 года эта подводная лодка принимала участие в военно-морском параде в Петербурге.

Новое поколение

Большое внимание командование ВМФ уделяет строительству неатомных подлодок четвёртого поколения. Речь идёт о проекте 677 «Лада». На текущий момент в опытной эксплуатации находится подлодка «Санкт-Петербург»

До 2021 года ВМФ должен получить «Кронштадт» и «Великие Луки». Причём субмарина «Кронштадт» уже была спущена на воду в сентябре 2018 года и в течение 2019-го должна выйти на испытания

На текущий момент в опытной эксплуатации находится подлодка «Санкт-Петербург». До 2021 года ВМФ должен получить «Кронштадт» и «Великие Луки». Причём субмарина «Кронштадт» уже была спущена на воду в сентябре 2018 года и в течение 2019-го должна выйти на испытания.

В ближайшее время Минобороны планирует подписать контракт на строительство ещё двух субмарин. Предполагается, что в будущем подлодки проекта 677 должны составить основу неатомного подводного флота России. Также РФ готова поставлять «Ладу» зарубежным партнёрам в модификации «Амур-1650».

Также по теме

«Новое качество ВМФ»: на что будут способны новейшие атомные подлодки России

В 2019 году Военно-морской флот России получит две атомные подводные лодки. Об этом заявил министр обороны РФ Сергей Шойгу. Речь идёт…

Длина «Лады» — 67 м, ширина — 7 м, скорость — 21 узел (39 км/ч), водоизмещение — 1,7 тыс. т, глубина погружения — 300 м, автономность — 45 суток, экипаж — 35 человек. Подлодка способна выполнять задачи как в прибрежной зоне, так и на просторах Мирового океана.

Как и «Варшавянка», субмарина проекта 677 вооружена ракетным комплексом «Калибр-ПЛ» и оснащена шестью торпедными аппаратами. Однако «Лада» превосходит предшественницу по показателям малошумности и автоматизации. Подлодка оснащена уникальной системой боевого управления «Литий».

«Отличительными особенностями подводных лодок проекта 677 по сравнению с подводными лодками предыдущего поколения являются возможность ведения залповой ракетной стрельбы по морским целям и улучшенные характеристики радиоэлектронного вооружения», — говорится в материалах Минобороны РФ.

Субмарины проекта 677 будут совершенствоваться в процессе производства.

Данный агрегат разрабатывают три предприятия: ЦКБ МТ «Рубин», МКБ «Малахит» и Крыловский государственный научный центр (КГНЦ). По информации Объединённой судостроительной корпорации (ОСК), ВНЭУ будут оснащены и «Лада», и субмарины пятого поколения, получившие шифр «Калина».

Как заявил ранее глава ОСК Алексей Рахманов, перспективная подлодка получит ряд преимуществ, которыми сейчас обладают ракетные крейсера стратегического назначения. Предполагается, что субмарина будет вооружена гиперзвуковым ракетным комплексом «Циркон».

Спуск на воду подлодки «Кронштадт»

По словам генерального директора ЦКБ МТ «Рубин» (разработчика «Калины») Игоря Вильнита, все ведущие мировые державы стремятся уменьшить габариты подлодок, увеличить их скорость, автоматизировать управление и минимизировать расходы на эксплуатацию.

В беседе с RT доктор военных наук Константин Сивков сообщил, что с большой вероятностью «Калина» будет широко использовать разнообразные робототехнические средства для проведения разведки, нанесения ударов и преодоления минных заграждений. Также эксперт полагает, что отечественную подлодку пятого поколения оснастят комплексом «Циркон» или усовершенствованным вариантом «Калибра».

Михаил Тимошенко придерживается несколько иной точки зрения. По его словам, применение подводных беспилотных аппаратов будет носить более ограниченный характер из-за отсутствия соответствующих систем управления, особенно на дальних расстояниях. С большой вероятностью отечественные инженеры сосредоточатся на том, чтобы избавить подлодки от необходимости подниматься на поверхность, считает эксперт.

«На мой взгляд, неатомная подлодка пятого поколения должна быть оснащена литиево-ионными батареями. Они относительно компактные, в отличие от ВНЭУ. Их использование должно сделать подлодку полностью электрической, так как дизель всё равно создаёт шум. Однозначно увеличится дальность и автономность. Прогресс в развитии неатомного флота усилит боевые возможности ВМФ и позволит ему эффективно взаимодействовать с крейсерами стратегического назначения», — подытожил Тимошенко.

* «Исламское государство» (ИГ) — организация признана террористической по решению Верховного суда РФ от 29.12.2014.

Конструкция и модификации подводных лодок проекта 651

Дизель-электрические подводные лодки проекта 651 были весьма совершенными кораблями, на момент вступления в с строй. Хотя их корпуса изготавливались из обычной стали (первые 8 лодок, имели внешний, «легкий» корпус из маломагнитной стали, однако, в силу дефектов материала, от этого впоследствии отказались) их покрывали специальным звуко-радиопоглощающим покрытием из жёсткой резины, что резко снижало шумозаметность.

Совершенно уникальными были серебряно-цинковые аккумулляторные батареи, позволявшие развивать подводную скорость до 17,5 узлов на протяжении 1,5 часов, а также обеспечивающие дальность подводного хода в 810 миль. Также, именно на одной из лодок проекта 651 (на К-81), впервые была применена и навигационная система «Касатка-Б», получающая информацию о целях со спутников.


Подводная лодки проекта 651 в надводном положении

Дизель-электрические подводные лодки проекта 651 имели двухкорпусную конструкцию с исключительно большим запасом плавучести. Прочный (внутренний) корпус состоял из восьми отсеков:

1. Носовой торпедный отсек.2. Отсек жилых помещений и передних акумулляторных батарей.3. Отсек управления ракетами и аккумулляторных батарей.4. Отсек управления.5. Отсек жилых помещений и две группы акумулляторных батарей.6. Отсек с дизелями и дизель-генератором.7. Отсек электоромоторов.8. Кормовой торпедный отсек.

Почти весь личный состав обеспечивался спальными местами (большой шаг вперед, по сравнению с предыдущими проектами). Ракетоносцы были оборудованы общесудовыми системами вентиляции, электрообогревателями, паровыми батареями, холодильными камерами. Свободное пространство увеличилось в том числе за счёт выноса пусковых установок ракет из прочного корпуса в межкорпусное пространство (перед ограждением рубки и за ним).

Кроме базовой модели, существовали и 2 модификации дизель-электрических подводных лодок проекта 651:

Проект 651К — базовый ракетоносец (К-81) со спутниковой антенной для получения целеуказаний с военных спутников, и комплекса управляющей аппаратуры «Касатка-Б».

Проект 651Э — в 1985 году, уже на исходе жизни подводных лодок этого типа, их «волшебные» серебряно-цинковые батареи, в связи с выработкой ресурса, были заменены на обычные свинцовые. Это не пошло на пользу итак уже не новым кораблям, поэтому на базе ракетоносца К-68, был проведен эксперимент по установке вспомогательной ядерной энергетической установки. Специально для этих целей был создан уникальный миниатюрный ядерный реактор. Как и пусковые контейнеры ракет, она была размещена в пространстве между корпусами, в кормовой части лодки. Характеристики корабля, а особенно время подводного хода, предсказуемо увеличились и эксперимент окончился полным успехом

Однако, принимая во внимание дороговизну и сложность переоборудования (к тому же наличия во флоте более совершенных и новых кораблей), «атомная-дизель-электрическая подводная лодка» так и осталась в единственном экземпляре.


Одна из «Джульетт» проекта 651

Описание конструкции

Основное отличие от предыдущих моделей подлодок «Варшавянка» и «Палтус» – полуторакорпусная конструкция. Размеры ПЛ проекта 677 значительно меньше, что соответственно снизило их водоизмещение (надводное – 1765 т, подводное – 2650 т). Благодаря снижению шумности вероятность обнаружения субмарины противником невелика. Предельная глубина погружения – 300 м.

Корпус

Подлодка произведена по полуторакорпусной схеме. Прочный корпус произведен из высокопрочной судостроительной стали АБ-2 разработанной ЦНИ «Прометей». Нос и корма имеют сферическую форму, остальная часть корпуса имеет практически одинаковый диаметр на всем своем протяжении.

Легкий корпус субмарины обладает обтекаемыми очертаниями, придающими подлодке отличные гидродинамические характеристики. Противогидроакустическое покрытие «Молния» легкого корпуса имеет 7-8 слоев толщиной 40 мм, обеспечивая малый уровень шумности, по сравнению с зарубежными аналогами: немецким Проектом 212, и франко-испанским проектом «Скорпен».

Подводная лодка разделена на 5 отсеков:
1-й — торпедный отсек, здесь же расположена главная антенна гидроакустической системы;2-й — командный пункт;3-й — жилой отсек и медицинский блок;4-й — дизель-генераторные двигатели;5-й — главный электродвигатель.

Дизель-генератор 28ДГ

Энергетическая установка

СЭУ субмарин серии 677 состоит из:

  • Рабочего электродвигателя СЭД-1 производительностью в 4100 л. с.;
  • Двух дизель-генераторных двигателей 28ДГ мощностью по 1000 кВт;
  • Генераторного V-образного мотора Д-49;
  • Двух выносных колонок РДК-35 с электромоторами ПГ-102М производительностью в 140 л. с.

Следующие субмарины серии 677 планируется оборудовать анаэробной СЭУ, разработкой которой занимается ЦКБ «Рубин».

Дополнительное оборудование

Автоматический спасательный комплекс КСУ-600Н-4, выпускающий спасательные плоты ПСНЛ-20M, располагающиеся возле ограждения выдвижных устройств.

Экипаж и обитаемость

Численность экипажа — до 35 человек. Автономность плавания — до 45 суток.
Все жилые помещения размещены в 3-м отсеке. Личный состав размещается на отдельных спальных местах в двухместных каютах. У командира подлодки одноместная каюта.

Прием пищи осуществляется в кают-компании и буфетной. Запасы провизии размещаются в кладовых (обычных и охлаждаемых). Оборудование камбуза, имеющее уменьшенные габариты и низкое потребление энергии, позволяет быстро обеспечить подводников пищей.

Питьевая вода хранится в стальных цистернах. Восполнение запасов воды производится при помощи опреснительной установки, использующей вырабатываемое дизельными моторами тепло. Запаса воды хватает для потребления, приготовления еды и использования в санитарных целях.

Запуск ракеты «Калибр»

Прочие элементы навигационной системы

Важнейшим элементом является радиолокационная система модели РЛС КРМ-66 «Кодак». Включает в свой состав активный и пассивный радиоканалы, может работать в совмещенном режиме. При активном использовании может быть активирован особо защищенный, скрытый канал связи. Он дает полную картину окружающей подлодку обстановки (в том числе и надводной), но при этом никак не демаскирует корабль. В этом смысле подводная лодка «Лада» (проект 677) является во многом уникальным объектом, аналогов которого в мире действительно нет, как бы избито не звучало данное выражение.

Цифровая система связи модели «Дистанция». Позволяет обмениваться информацией по двунаправленному защищенному каналу передачи информации с береговыми командными пунктами, кораблями и самолетами (при условии нахождения на перископной глубине)

Если возникает необходимость отправить экстренно важное сообщение с большой глубины, используется выпускная буксируемая антенна. Это оборудование находится в особо прочном корпусе, способном защитить его даже в случае боевых действий

Проще говоря, «Лада» – лодка весьма живучая.

Наконец, комплекс навигационного оборудования «Аппассионата». Содержит систему навигации инерциального типа, а также модуль спутниковой навигации GPS/ГЛОНАСС. Точность определения местонахождения при его использовании чрезвычайно велика, но зависит от близости расположения базовой станции корректировки для того или иного «провайдера».

Новое поколение

Проект 677 «Лада», как и проект 636 «Варшавянка», является дальнейшим развитием подлодок серии 877 «Палтус». Они были разработаны Центральным конструкторским бюро морской техники «Рубин».

Суда проекта 677 относят к четвёртому поколению дизель-электрических субмарин. Они оснащены новейшей радиоэлектроникой и рядом систем, глубоко усовершенствованных по сравнению с подлодками третьего поколения. В корпусе применены новые технические решения и особое покрытие, что обеспечивает непревзойдённую скрытность и меньшую шумность.

«По всем показателям эта подлодка превосходит своих предшественников — лодки 636-го проекта. Мы верим, что будущее ВМФ России в составе неатомных подводных лодок за 677-м проектом, верим, что будет большая серия», — отмечал в 2018 году Александр Бузаков.

  • Подводная лодка проекта 677 «Лада»
  • РИА Новости

Суда проекта 677 предназначены для самостоятельных операций против субмарин и боевых кораблей потенциального противника в ограниченном районе действий, прибрежных и проливных зонах. Также они могут атаковать наземные цели крылатыми ракетами.

«Лады» могут эксплуатироваться в любых метеоусловиях как в мелководных, так и в глубоководных акваториях в любом районе Мирового океана, за исключением зон со сплошным ледовым покрытием.

Также по теме


Ударная мощь: как новое вооружение усилит модернизированный атомный крейсер «Адмирал Нахимов»

Тяжёлый атомный ракетный крейсер «Адмирал Нахимов» проекта 1144.2М «Орлан» в рамках модернизации получит образцы вооружения четвёртого…

Данные о детальном характере нововведений на лодках проекта 677 не предаются огласке, однако, по сообщениям конструкторов и открытых источников, они оснащены гидроакустикой, радиоэлектронным оборудованием и двигателями нового поколения.

Надводное водоизмещение подлодок «Лада» составляет 1765 тонн. Под водой они могут развивать скорость до 21 узла (около 39 км/ч). При этом они обладают увеличенной дальностью хода в подводном положении: при скорости хода в три узла (около 5,5 км/ч) она составляет до 650 миль. Рабочая глубина погружения — около 250 м, предельная — 300 м. В режиме автономного плавания они могут находиться в море до 45 суток. Экипаж составляет 35 человек.

Подводные лодки серии «Лада» имеют в носовом отсеке шесть торпедных аппаратов калибра 533 мм. Они, в частности, предназначены для запуска ракет «Калибр». Кроме того, в открытых источниках отмечается, что они обладают возможностью запуска торпед УСЭТ-80К и «Шквал», а также крылатых противокорабельных ракет «Оникс».

Характеристики подводные лодки проекта 651 (НАТО: «Джульетта»)

Страна:СССР
Тип:Дизель-электрическая подводная лодка
Дата выпуска:1963 г.
Водоизмещение:Надводное — 3174 тонн, подводное — 4137 тонн
Длина:90 м
Ширина:10 м
Осадка:7 м
Бронирование:Нет
Экипаж:82 человека (из них 12 офицеров)
Силовая установка:2х дизеля (по 4000 л.с.), 2х электромотора (по 6000 л.с.), дизельгенератор (1720 л.с.), 2х электромотора по 150 л.с.
Дальность хода:9000 миль при скорости 8 узлов в надводном положении, 810 миль при скорости 2,74 узла в подводном положении (на одном заряде батарей). Автономность — 90 суток.
Максимальная скорость:Надводная — 19 узлов, подводная — 14 узлов. Нормальная глубина погружения — 240 м, предельная — 360 м.
Вооружение:
  • 6 х 533-мм носовых торпедных аппаратов (18 торпед, в том числе с ядерным зарядом);
  • 4 х 400-мм кормовых торпедных аппарата (4 торпеды);
  • 4 х управляемых крылатых ракеты П-5 (П-6 или П-500);
Авиагруппа:Нет
