Немецкие многоствольные минометы Nebelwerfer: история и применение

Немецкий взрыватель минометных мин Wgr. Z. Т

Учитывая сложность изготовления взрывателей Wgr. Z. 38

, немцы разрабатывают новый минный взрыватель из пластмассыWgr. Z. Т. Новый взрыватель по существу не отличается от взрывателяWgr. Z. 38 . Разница состоит только в большей чувствительности взрывателя к мгновенному действию, полученной за счет уменьшения веса ударника и использования для его перемещения силы набегания.

Минный взрыватель Wgr.Z.T

Из-за большого числа отказов взрывателя при попадании мины на мягкий грунт или в снег взрыватель Wgr.Z.T начали широко использовать только с 1942 года, при появлении недостатка взрывателей Wgr.Z. 38

Схема взрывателя для минометных мин Wgr.Z.T

Для использования к 105мм осколочно-фугасным минам у взрывателей Wgr. Z. 38

иWgr. Z. Т. имелся серьезный недостаток ввиду невозможности установки «на замедление. Из-за этого к 105мм осколочно-фугасным минам позднее был разработан взрывательWgr. Z. 36 с установкой на замедление. Для дальнего взведения во взрывателе использован предохранитель из безгазового состава, как это имело место ранее во взрывателеWgr. Z. 34. К этому времени в Германии были разработаны безгазовые составы удовлетворительного качества и представилась возможность увеличить габарит взрывателя, а следовательно, увеличить вес инерционного ударника. Вследствие этого недостатки, свойственные предыдущим взрывателям, во взрывателеWgr. Z. 36 в основном были устранены.

Wgr.Z.38 G

То же самое что и Wgr.Z.38 но корпус взрывателя штампованныйWgr.Z.38 CГоловной взрыватель мгновенного и инерционного действия. К осколочным, дымовым и химическим минам для 50-,81-,105-мм обр.35 минометов и к дымовым и химическим минам для 105-мм минометов обр. 40

Немецкий взрыватель WurfgranatzünderWgr.Z.38 C

Немецкая реактивная артиллерия: ответ или параллельное развитие?

Если смотреть художественные фильмы и читать непрофильную литературу, то запросто может сложиться мнение, что немцы начали разрабатывать собственные реактивные системы в качестве ответа на советскую БМ-13. Дело в том, что до информационной эпохи Интернета найти информацию было относительно сложно.

Это сейчас можно легко вбить нужные слова в поисковую строку и получить более-менее полный ответ на интересующий вопрос. В СССР в основном информация черпалась из слов очевидцев, книг и радиотелепрограмм. Ультимативный образ «Катюши» активно поддерживался в агитационных целях.

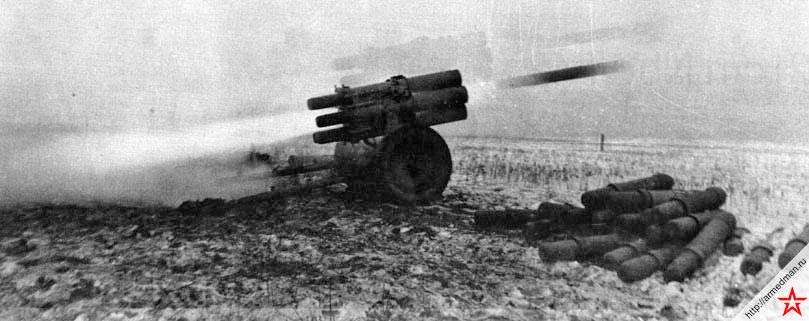

Реактивный миномет «Nebelwerfer 41»

В реальности же немцы начали разработку собственной реактивной системы залпового огня в конце двадцатых годов одновременно со своими советскими коллегами. Более того, учитывая обмен технологиями между Веймарской республикой и СССР, можно предположить, что у «Катюши» и «Небельверфера» одинаковые корни.

Самое интересное, что изначально подобные установки разрабатывались исключительно для химических войск. С их помощью планировалось распылять ядовитые газы с высокой скоростью и далеко над вероятным противником. Позже от этой идеи отказались, химвойска стали оснащать 81-мм минометами, а РСЗО ушли в самостоятельное плавание.


10-cm-Nebelwerfer 35

После прихода к власти Гитлера и его приспешников разработка реактивной артиллерии в Германии получила новый толчок. Молодой нацистской власти требовалось самое совершенное оружие в мире. Так к 1937 году прошли первые испытания буксируемые реактивные минометы Nebelwerfer 41.

Орудие имело шесть стволов, каждый калибром 15 сантиметров. Это позволяло достигнуть большой скорострельности, а усиленный фугасный заряд позволял «работать» по долговременным огневым позициям. Сам Nebelwerfer 41 поступил на вооружение только в 1941 году, что понятно из маркировки «41». Причиной столь неспешного принятия стали более мелкокалиберные Nebelwerfer 35 и 40 с калибром ствола в 10-см. Однако их сочли малоэффективными, а вскоре и вовсе отказались от их производства.

Немного истории

Работы в области создания реактивных систем залпового огня стартовали в Германии еще в начале 30-х годов. Казалось бы, зачем заниматься неуправляемыми ракетами, которые значительно проигрывают в точности артиллерийским системам? Однако резон в этом был.

Немцы учитывали опыт Первой мировой войны, с массированным применением боевых отравляющих веществ. РСЗО прекрасно подходили для этой цели, к тому же подобное вооружение не попадало под ограничения Версальского договора и немцы могли свободно заниматься его разработкой.

Впрочем, советские «Катюши» также конструировали для доставки боевых газов. Военные того времени были абсолютно уверены, что без химического оружия следующий конфликт не обойдется.

В середине 30-х годов немецкий инженер Небель разработал реактивный снаряд калибра 150-мм и шестиствольную пусковую установку для него. В 1937 году ее начались испытания. Это оружие назвали дымовым минометом типа «d». Он был принят на вооружение немецкой армии в 1940 году, а уже в 1941 получил другое название, которое и является для этого оружия общепринятым: Nebelwerfer 41 (Nb.W 41).

В 1940 году в немецкой армии были созданы особые дивизионы, вооруженные Nebelwerfer 41. Затем появились и полки войск задымления. Согласно официальной версии, они были должны заниматься установкой дымовых завес на фронте, но абсолютно ясно, что так Германия готовилась к химической войне. Однако в арсенале этих подразделений находились и осколочно-фугасные боеприпасы.

Впервые реактивные минометы были использованы немцами во Франции. Также Nebelwerfer 41 немцы применяли во время высадки на Крит. На Восточном фронте это оружие использовалось практически с первых дней: этот миномет обстреливал защитников Брестской крепости, применялся при осаде Севастополя.

В 1942 году в составе немецкой армии было создано три специальных полка, а также девять отдельных дивизионов, вооруженных реактивными минометами. А начиная с 1943 года шестиствольные минометы Nebelwerfer 41 стали включать в состав артиллерийских полков пехотных дивизий. Обычно каждая дивизия укомплектовывалась двумя (реже тремя) дивизионами минометов.

Это оружие очень хорошо зарекомендовало себя на Восточном фронте: легкие и точные минометы обладали высокой огневой мощью.

Основным недостатком Nebelwerfer 41 и Nebelwerfer 42 являлся хорошо заметный дымный след, который оставляли ракеты в полёте, а также сильный звук, что служил дополнительным демаскирующим фактором. Учитывая не слишком высокую мобильность комплекса, эти два недостатка часто становились фатальными для минометов и их расчетов.

В 1942 году чтобы устранить этот недостаток, была создана самоходная РСЗО 15 cm Panzerwerfer 42. Основой для нее послужил полугусеничный автомобиль Opel Maultier. На нем было размещена пусковая установка из десяти стволов, автомобиль получил противоосколочное бронирование и был вооружен пулеметом.

Машина получилась довольно удачной и активно использовалась вплоть до конца войны.

Также самоходная РСЗО была создана на базе армейского грузовика Opel, но получилась слишком тяжелой и недостаточно маневренной.

В 1943 году начала поступать в войска еще одна аналогичная реактивная установка — Nebelwerfer 42, который имел более высокую огневую мощность. Этот миномет имел пять стволов калибра 210 мм и стрелял снарядами весом 113 кг. Nebelwerfer 42 оснащался съемными 150-мм стволами, которые монтировались внутрь основных.

Также в 1941 году на вооружение вермахта были приняты РСЗО еще большей мощности: 28/32 cm Nebelwerfer 41. Она представляла собой двухъярусную ферму, которая закреплялась на раздвижном лафете. Направляющие имели решетчатую конструкцию и могли вести огонь как 280-мм, так 320-мм реактивными снарядами. Однако увеличенная масса этих боеприпасов сделала дальность стрельбы еще меньше: она составляла примерно два километра. 280-мм ракета содержала 45 кг взрывчатки, и ее попадание могло уничтожить большое строение, а 320-мм заправлялась сырой нефтью и являлась зажигательным боеприпасом.

Иногда эти ракеты запускались прямо с земли: для этого их устанавливали в наклонные ямы, главное было придать ракете правильный угол. Точность запуска ракет подобным способом была крайне низкой.

70-мм миномет «Van Deuren» обр. 1916 г. (Бельгия, Франция)

Изобретенный в Бельгии генерал-майором ван Дюреном, этот миномет был заказан французской армией в количестве более чем 400 экземпляров и поставлялся вплоть до того момента, как было налажено производство легких французских минометов Дюмизеля. В 1917 г. Франция отказалась от использования минометов ван Дюрена, несколько сотен этих минометов оставалось на вооружении бельгийской армии до 1940 г.

Французский минометчик с 70-мм минометом «Van Deuren» бельгийской конструкции. Характерная деталь: поскольку ствол крепился к основанию под постоянным углом наведения, минометчики отрывали ямы с нужным углом наклона стенок. Так они регулировали дальность стрельбы

Этот простой экземпляр использовал принцип, изобретенный капитаном Дюшеном для миномета Дюмизеля. Калибр миномета — 70 мм, однако это калибр хвостовика мины, вставлявшегося в ствол. Фактически калибр мины был намного больше, также как и поражающее действие.

«Van Deuren» — простой в производстве и надежный в использовании миномет, несмотря на наличие электрического воспламенения. Стабилизированный в полете выстрел имел массу 19,5 кг, масса взрывчатки составляла 6,25 кг — намного больше, чем у использовавшегося до сих пор бельгийского миномета «Delattre».

Этот достаточно точный и легкий миномет имел скорострельность 3—4 выстрела в минуту. Основным его недостатком был значительный перегрев ствола во время стрельбы, так что после каждых 5—6 выстрелов требовались паузы в стрельбе, чтобы дать ему охладиться. Недостатком был и постоянный угол наведения в 45°, который невозможно было изменить. Дальность полета регулировалась путем изменения объема метательного заряда. Кроме того, существовал и другой, «окопный», метод регулировки дальности и угла стрельбы: для миномета отрывались установочные ямы с определенным углом наклона стенок.

 91,5-мм миномет «Minenwerfer Lanz» обр. 1915 г. (Германия)

На втором году войны на вооружение германской пехоты был поставлен легкий миномет калибра 91 мм, известный как «Minenwerfer Lanz» из-за завода-изготовителя — предприятия Генриха Ланца из г. Мангейма. Миномет, кроме Германии, состоял на вооружении Австро-Венгрии и Италии.

«Lanz» имел простейшую конструкцию, как и большинство образцов того времени. Ствол был установлен на стальной раме. Упором для рамы мог служить деревянный помост, укрепленный металлическими уголками, иногда помост не использовался. Прицельные приспособления представляли собой обыкновенный угломер, укрепленный на стволе. Затвор запирал казенник ствола поворотом. В казенник вставлялся метательный заряд дымного пороха весом 20 или 35 г — масса зависела от дальности стрельбы и типа снаряда. Сам же снаряд заряжался через дуло.

91,5-мм миномет «Minenwerfer Lanz» обр. 1915 г.

Такая схема заряжания, типичная для большинства минометов начального периода Первой мировой войны, не позволяла развить большую скорострельность. Раздельное заряжание метательного заряда и мины приводило к тому, что на выстрел уходило от 30 с до нескольких минут. Стрельба велась дымным порохом, что демаскировало позицию, а ведь надо учитывать, что вследствие небольшой дальности стрельбы минометный расчет приходилось располагать на расстоянии всего 200—300 м от окопов противника.

Расчет миномета «Lanz» позирует со своим орудием. «Lanz» -это достаточно легкое и маневренное оружие, тем не менее расчет миномета состоял из 5 человек

Мины массой 3,8 кг снаряжались взрывчатым веществом, представлявшим собой смесь из тротила, нитроглицерина и древесных опилок Могли применяться и другие взрывчатые смеси, но вес заряда оставался неизменным — 360 г. На мину ставился контактный взрыватель. Кроме того, появился и упрощенный вариант боеприпаса, не имевший механического взрывателя, который приводился в действие посредством обычною отрезка огнепроводного шнура, поджигаемого при выстреле пороховыми газами. Такая примитивная система подрыва заряда была опасна — нередко мина разрывалась в стволе миномета.

Боевое применение

Всего в блокированном Ленинграде за период с мая по ноябрь 1942 г. было произведено 9380 реактивных снарядов нового образца, из них снарядить успели 5078 штук. Параллельно, в 1942 г., всё же началось и постепенное развёртывание производства снаряда М-30. Но в течение всего 1942 г. основным тяжёлым реактивным снарядом, выпускавшимся в Ленинграде, оставался М-28.

С подобных станков запускались снаряды М-28

В условиях, когда почти все снаряды для крупнокалиберной армейской артиллерии приходилось ввозить в Ленинград через Ладогу, это новое оружие стало хорошим подспорьем. Первый опыт его боевого применения был получен в июле 1942 г. в ходе боёв за Старо-Паново и Урицк, где по врагу были выпущены снаряды первой серии. Этот эпизод произошёл даже чуть раньше, чем состоялось первое массовое применение снарядов М-30.

Опыт оказался удачным, и снаряды М-28 в дальнейшем активно использовались практически во всех наступательных операциях 1942 года и во время прорыва блокады Ленинграда. Образцы этих снарядов в наше время можно увидеть в экспозиции Военно-исторического музея артиллерии, инженерных войск и войск связи в Санкт-Петербурге.

Описание 6-ти ствольного миномета

Основой для создания минометов Nebelwerfer 41 являлась противотанковая пушка Pak 35/36. На лафет этой пушки было установлено шесть трубчатых направляющих длиной 1,3 метра.

Лафет имел раздвижные сошки и передний упор, на них он опирался в боевом положении. На нем имелись поворотные и подъемные механизмы. В полностью снаряженном положении миномет весил 770 кг, а в походном – 515 кг. На небольшие дистанции реактивный миномет перекатывался силами расчета. Лафет был оборудован пневматическими шинами низкого давления и рессорами.

Реактивные снаряды заряжались с казенной части установки, после заряжания они фиксировались специальным держателем. Запуск ракет происходил дистанционно, из укрытия. Электродетонатор вкладывался в одно из сопел ракеты. Сначала выпускалось три ракеты, затем еще три. Залп совершался за 10 секунд, на перезарядку требовалось 1,5 минуты. Расчет состоял из четырех человек.

Одной из главных проблем для РСЗО в то время (да и в наши дни) являлась стабилизация реактивного снаряда в полёте. Способ стабилизации был основным отличием между советской БМ-13 и немецкими установками Nebelwerfer 41 и Nebelwerfer 42.

Советские ракеты стабилизировались за счет длины рельсовых направляющих и стабилизаторов ракеты. Реактивные снаряды установок Nebelwerfer 41 и Nebelwerfer 42 стабилизировались за счет вращения вокруг собственной оси. В каждом из способов были свои плюсы и минусы.

Стабилизация вращением позволяла сделать реактивный миномет более компактным как по ширине, так и по длине. Немецкому миномету не нужны были слишком длинные направляющие (как на БМ-13), также он обходился без стабилизаторов, что позволило сделать снаряды более компактными.

Однако вращение в полёте отнимало часть энергии пороховых двигателей, что негативно сказывалось на дальности стрельбы.

Реактивный двигатель ракеты находился в передней части, а боевая часть – в задней. Она представляла собой цилиндр со взрывчатым веществом, сквозь который проходили сопла. В ракете 28 сопел, каждая из них имела угол наклона к оси оружия 14 градусов. После запуска они раскручивали снаряд и стабилизировали его полет. Следует сказать, что Nebelwerfer 41 и Nebelwerfer 42 отличались довольно неплохой точностью.

Такая же система стабилизации ракеты используется и на многих современных боеприпасах РСЗО.

К концу 1943 года немецкие конструкторы (вернее, чешские, которые работали на немцев) создали аналог советской «Катюши», они даже умудрились его существенно усовершенствовать. Запуск производился с рельсовых направляющих, но при этом ракета вращалась в полёте за счет стабилизаторов, установленных под углом. Точность такого реактивного снаряда была выше, чем БМ-13, а габариты пусковой установки гораздо меньше.

Однако запустить свои «Катюши» в производство у немцев просто не хватило времени.

В Nebelwerfer 41 в качестве топлива на первых этапах использовался спрессованный черный дымный порох, но горение его было неравномерным, он давал очень много дыма, что являлось демаскирующим фактором. Поэтому позже в качестве топлива стали использовать шашки из бездымного пороха.

Использование в бою

После того, как экипаж загрузил и нацелил пусковую установку, они должны были укрыться на расстоянии 10-15 метров (11-16 ярдов), чтобы избежать выхлопного пламени, и запустили ракеты с помощью электрического выключателя. Однако после выстрела длинная полоса дыма была видна со значительного расстояния, оставляя Nebelwerfer уязвимы к контрбатарейный огонь. Поэтому было необходимо перенести пусковую установку и экипаж как можно скорее после выстрела. Громкий, пронзительный вой падающих ракет привел солдат союзников в Сицилийская кампания дать ему прозвища «Кричащая Мими» и «Стонущая Минни».

60-мм миномет М224 – ротный, дальнобойный, универсальный

С принятием на вооружение армии США в 1951 году облегченного 81-мм миномета М29 встал вопрос об отказе от 60-мм миномета. Вышло иначе.

Опыт Вьетнамской войны показал, что легким пехотным и аэромобильным частям, как и подразделениям специального назначения, напротив, требуется замена 81-мм минометов на легкие и более компактные 60-мм.

ЛЕГКАЯ РОТНАЯ СИСТЕМА

Новый 60-мм комплекс получил обозначение LWCMS (Lightweight Company Mortar System – «легкая ротная минометная система»). Задача заключалась в создании легко переносимого ротного миномета с дальностью стрельбы, увеличенной почти вдвое по сравнению с предшественниками – 60-мм минометами М2 и М19 периода Второй мировой войны – при сопоставимой массе. Длинноствольный 60-мм миномет ХМ224 с конца 1970 года разрабатывался в двух вариантах: классической схемы «мнимого треугольника» с опорной плитой и лафетом-двуногой и схемы «унитарный ствол» с облегченной плитой, без двуноги. Работу вели специалисты арсеналов Уотерфлит и Пикатинни. Первые испытания прошли на Абердинском полигоне в 1972 году.

В 1977 году 60-мм миномет прошел испытания в Пехотной школе в Форт-Беннинг, в 1978-м был принят на вооружение армии и Корпуса морской пехоты под индексом М224. К его производству кроме указанных привлекли арсенал Франкфорт, , «Раофф Инк.», «Норс Индастриз».

Читать: Американский авианосец «Лексингтон» (CV-2)

60-мм М224 заменяли 81 -мм минометы в минометных взводах и секциях рот легких соединений. В легкой пехотной, воздушно-десантной и воздушно-штурмовой дивизиях по штату оказалось по 54 миномета калибра 60 мм и по 36 калибра 81 мм, в экспедиционной дивизии морской пехоты – соответственно 81 и 72.

УСТРОЙСТВО МИНОМЕТА

Ствол миномета (индекс ствола М225) не только удлинен, по сравнению с предшественниками, но и рассчитан на вдвое больший уровень давления пороховых газов. В казенной части на наружной поверхности ствола выполнено оребрение для лучшего охлаждения, ствол оснащен рукояткой. В схеме «мнимого треугольника» используется круглая опорная плита М7 из алюминиевого сплава (массой 6,5 кг) и лафет-двунога М170 с горизонтирующим, подъемным и поворотным механизмами, пружинными амортизаторами, креплением для прицела. Оптический минометный прицел М64 кратности увеличения 1,5х весит 1,1 кг, снабжен устройством подсветки для стрельбы ночью. Для переноски миномет в этом варианте может разбираться на две части. В «унитарном» варианте ствол опирается на уменьшенную прямоугольную плиту М8 (масса плиты 1,6 кг), легко переносится на любой местности одним номером расчета. Выстрел производится наколом (при жестком положении бойка) или с использованием спускового механизма со спусковым рычагом.

Читать: Винтовка «Спрингфилд» во Второй мировой войне

При использовании лафета-двуноги наведение производится по прицелу с помощью механизмов наведения двуноги. В «унитарном» варианте наводчик, удерживая миномет одной рукой за рукоятку ствола, а другой поддерживая ствол, наводит его на глаз, пользуясь дуговой шкалой дальностей на рукоятке ствола, при этом возможна стрельба под малыми углами возвышения. Вместе с минометом поставлялся портативный лазерный дальномер AN/GVS-5, позволявший увеличить точность наводки без пристрелки.

В боекомплект входят оперенные осколочные (осколочно-фугасные), осветительные, дымовые, практические мины. К характерным чертам новых основных мин, принятых с минометом М224, относятся удлиненный корпус из стали улучшенной дробимости и пластмассовое обтюрирующее кольцо, укрепленное в кольцевой проточке корпуса. Главной новинкой стал электронно-механический взрыватель М734 разработки «Хэрри Даймонд Лэбораториз», допускающий установку на подрыв как при ударе о грунт, так и в воздухе на большой и на малой высоте или с заглублением в грунт.

Характерно включение в боекомплект осветительных мин видимого и инфракрасного освещения. М224 может использоваться и со старыми минами, в то же время мины, принятые для него, нельзя использовать для стрельбы из старых 60-мм минометов.

120-мм миномет 2Б11 комплекс 2С12 Сани ТТХ. Дальность стрельбы. Вес

120-мм миномет 2Б11 представляет собой усовершенствованную модификацию прежней модели, 120-мм миномета образца 1943 года, производство которого началось в 1943 году и которому было суждено стать одним из самых распространенных минометов калибра 120 мм. Миномет М-43 оказал большое влияние на конструкции последующих систем — до сих пор во многих странах мира минометы М-43 и их копии остаются на вооружении и даже продолжают выпускаться серийно (так, китайский 120-мм миномет Тип 55 является прямой калькой советского М-43).

Миномет 2Б11 комплекс 2С12 Сани — видео

https://youtube.com/watch?v=c6sZp9Ouv8E

120-мм миномет 2Б11 является усовершенствованной модификацией М-43, причем в основном изменения состоят в использовании новых материалов, позволивших уменьшить полный боевой вес по сравнению с предшественником.

В армиях государств — бывших членов Восточного блока 120 мм минометы придавались пехотным частям вместо других видов артиллерийских систем непосредственной огневой поддержки. При транспортировке 2Б11 обычно перевозится в собранном виде на легком колесном лафете — в этом заключается одно из главных отличий от М-43. При подготовке к стрельбе ствол просто поднимается вручную до тех пор, пока круглая плита не упирается в землю. После этого колесный лафет можно убрать, и миномет при стрельбе будет опираться на двуногую сошку. При необходимости ствол, плита и лафет отделяются друг от друга; возможна транспортировка миномета в разобранном виде вьючным способом.

Закатывание расчётом миномёта по сходням в кузов транспортной машины 2Ф510А с помощью электрической лебёдки

При стрельбе мины заряжаются вручную с дульной части; в нижней части гладкого ствола имеется закрепленный боек, от которого воспламеняются метательные заряды различной мощности. Возможно оснащение миномета курково-спусковым механизмом. Некоторые модификации 2Б11 оснащены установленным на дуле предохранителем от двойного заряжания.

Существует несколько самоходных шасси для установки 2Б11, в том числе на базе переоборудованного гусеничного транспортера МТ-ЛБ, состоящего на вооружении Ирака, а также чешский вариант, собранный на шасси гусеничной боевой машины пехоты БМП-2 со снятой башней, имеющий обозначение ПРАМ-С.

120-мм миномет 2Б11 может стрелять практически любыми видами 120-мм мин (в действительности их калибр равен 119.4 мм), выпускаемых как на Востоке, так и на Западе. Максимальная дальность стрельбы составляет 7100 метров, а минимальная — 480 метров. Боевая скорострельность до 15 выстрелов в минуту.

120-мм миномёт 2Б11 состоит из:

— ствола,- предохранителя от двойного заряжания,- двуноги-лафета,- опорной плиты,- прицела МПМ-44М.

Ствол предназначен для производства выстрела и сообщения мине начальной скорости в определенном направлении. Состав ствола:

— труба,- казённик,- обтюрирующее кольцо.

Варианты и модификации

2С12 — буксируемый вариант с транспортной машиной 2Ф510 на шасси ГАЗ-66-05 (колёсная формула 4 × 4, комплект специального оборудования 2Ф32 — лебёдка, оснащённая электроприводом, сходни для закатывания миномёта на колёсном ходу в кузов с помощью лебёдки, элементы крепления миномёта в кузове, и пр.);

2С12А — модернизированный буксируемый вариант с транспортной машиной 2Ф510А на шасси Урал-43206 (Урал-43206-0551-41 или Урал-43206-0651: колёсная формула 4 × 4, комплект специального оборудования 2Ф32 — электрическая лебёдка, сходни, элементы крепления и пр.);

2С12Б «Дилемма-2С12» — самоходный вариант на базе бронетранспортёра МТ-ЛБ.

Производство и применение

Тягач SdKfz 10 с полуприцепом — пусковым устройством с 28-см Nebelwerfer 41

В 1940—1945 годах было выпущено 5789 15-см шестиствольных буксируемых пусковых установок Nb.W.41 (в том числе 282 в 1940, 652 в 1941, 969 в 1942, 1188 в 1943, 2336 в 1944 и 342 в 1945 году) и 5 047 900 158-мм реактивных снарядов 15 cm W.Gr.41 к ним (1880 в 1939, 156 750 в 1940, 417 250 в 1941, 1 208 600 в 1943, 1 096 100 в 1943, 1 985 200 в 1944 и 144 000 в 1945 году, без химических).

Впервые был применён в 1941 году против Советского Союза и в Северной Африке. Участвовал в боях за Нормандию в 1944 году. На восточном фронте установка применялась на важнейших направлениях и только совместно со ствольной артиллерией. Благодаря компактности применялся и в десантных операциях. Миномёт устанавливался также на ж/д платформу, входящую в состав бронепоезда.

Реактивные снаряды, используемые для Nebelwerfer, также применялись на самолётах ПВО Германии для ударов по плотным построениям бомбардировщиков Союзников. Тактикой применения ракет Wfr. Gr. 21 предусматривался запуск их залпом с дальней дистанции по строю тяжелых бомбардировщиков для их разрушения, находясь вне зоны эффективного огня стрелковых оборонительных установок. После того как строй распадался, бомбардировщики атаковали и сбивали поодиночке пушечным огнём.

К недостаткам Nebelwerfer относятся низкая мобильность, из-за которой он мог стать добычей для вражеской авиации, господствующей в воздухе (для большей подвижности миномёт стали устанавливать на полугусеничное шасси, получив название «Panzerwerfer»); небольшая дальность стрельбы; 270-метровый дымовой след от снарядов.

Немецкий взрыватель Wgr.Z.36

Головной взрыватель мгновенного и инерционного действия, с установкой на замедление (0,15 сек.) и с дальним взведением, осуществляемым при помощи пружинного стопора и предохранителя из безгазового состава. Взводится взрыватель на расстоянии около 15 м от дула миномета. Взрыватель снабжен чекой походного крепления,удаляемой перед заряжением. Взрыватели нового изготовления имеют окошечко из плексигласа, через которое видна предохранительная шпилька с красной полоской. Если красную полоску видно, — взрыватель взведен. Замедлительное устройство взрывателяWgr. Z. 36 сконструировано с использованием стандартных деталей, применяющихся и в головных взрывателях. Безопасности взрывателя в служебном обращении обеспечивалась постановкой чеки, выключаемой перед заряжанием. ВзрывательWgr. Z. 36 в основном удовлетворяет требованиям безопасности и надежности действия, но при этом является исключительно сложным и дорогостоящим в производстве.

Wgr.Z.R Wurfgranatzünder R

Применялся в 8см минометных минах WGR 8 cm

В немецкой армии наиболее распостраненными были четыре детонирующих устройства: Kl. Zdlg. с/34

(малый детонатор образца 34),Kz. Zdlg. с/98 (укороченный детонатор образца 98),gr. Zdlg. с/98 (то же самое, но большего размера) иZdlg. с/36 (детонатор образца 36). В этих детонаторах установлен стандартный капсюль-детонатор и отличаются они друг от друга размерами, весом и типом ВВ детонатора. В 5см немецких минометных минах использовался детонаторKl. Zdlg. с/34 ,а в 8см минахgr. Zdlg. с/98Детонатор Kl. Zdlg. 34

В детонаторах Kl. Zdlg. 34 применялся пресованный флегматизированный ТЭН окрашенный в розовый цвет (т.н. «розовый тол»), гексаген или пикриновая кислота.

немецкий детонатор Kl. Zdlg. 34

Клейма на дне детонатора — буквенный код завода и тип взрывчатки в детонаторе Np 10Тэн (немецкое сокращение — nitropenta) флегматезированный — окраска от розового до оранжевого цвета. Предназначен для изготовления смесевых взрывчатых веществ и детонаторов (капсюлей-детонаторов, дополнительных детонаторов и др.) ФЛЕГМАТИЗАЦИЯ взрывчатых веществ — понижение чувствительности ВВ к механическим воздействиям (ударам, трению, нагреванию, ударно-волновому воздействию и пр.) введением в состав ВВ флегматизаторов, в данном случае горного воска.

История создания

В 1916 году профессор Иван Платонович Граве создал желатиновый порох, усовершенствовав бездымный порох французского изобретателя Поля Вьеля.

В 1921 году разработчики Н. И. Тихомиров, В. А. Артемьев из газодинамической лаборатории (ГДЛ) приступили к разработке реактивных снарядов на основе этого пороха.

В 1929—1933 годах Б. С. Петропавловский при участии Г. Э. Лангемака, Е. С. Петрова, И. Т. Клеймёнова и др. в ГДЛ проводили разработку и официальные испытания реактивных снарядов различных калибров — прототипов снарядов для «Катюши». Для их запуска использовали многозарядные авиационные и однозарядные наземные пусковые станки.

Группа разработчиков Реактивного института (РНИИ) под руководством Г. Э. Лангемака, при участии В. А. Артемьева, И. Т. Клеймёнова, Ю. А. Победоносцева, Л. Э. Шварца и др. проводили окончательную отработку реактивных снарядов.

В —1938 годы эти реактивные снаряды были приняты на вооружение военно-воздушными силами СССР

Реактивные снаряды РС-82 устанавливали на истребителях И-15, И-16, И-153 (летом 1939 года авиационные реактивные снаряды РС-82, смонтированные на самолётах-истребителях И-16 и И-153, успешно применялись в боях на Халхин-Голе), а позже — на штурмовиках Ил-2; созданные впоследствии РС-132 — на бомбардировщиках СБ и штурмовиках Ил-2.

В 1938—1941 гг. в НИИ № 3 НКБ (с 1937, бывший — РНИИ) под руководством главного конструктора А. В. Костикова, инженеры: И. И. Гвай, В. Н. Галковский, А. П. Павленко, Р. И. Попов, Н. И. Тихомиров, В. А. Артемьев и др. создали многозарядную пусковую установку, смонтированную на грузовом автомобиле.

Снаряд M-13

БМ-13-16 на базе ЗИС-6 в Киеве, с мостами от ЗИС-151 или ЗИЛ-157

В марте 1941 года были проведены успешные полигонные испытания установок БМ-13 (название расшифровывалось: «Боевая машина 132-мм снарядов») со снарядом калибра 132 мм М-13.
Реактивный снаряд М-13 (132-мм осколочно-фугасный снаряд) и пусковая установка БМ-13 были приняты на вооружение артиллерии 21 июня 1941 года и тогда же, за несколько часов до войны, подписано постановление об их серийном производстве.

Судьба разработчиков

2 ноября 1937 года в результате «войны доносов» внутри института, директор РНИИ-3 И. Т. Клеймёнов и главный инженер Г. Э. Лангемак были арестованы. 10 и 11 января 1938 года, соответственно, они были расстреляны на полигоне НКВД «Коммунарка».
Реабилитированы в 1955 году.

Указом Президента СССР М. С. Горбачёва от 21 июня 1991 года И. Т. Клеймёнову, Г. Э. Лангемаку, Б. С. Петропавловскому, В. Н. Лужину, Б. М. Слонимеру и Н. И. Тихомирову посмертно было присвоено звание Героев Социалистического Труда.
