Бортовой тягач КамАЗ-53212

Какой можно сделать?

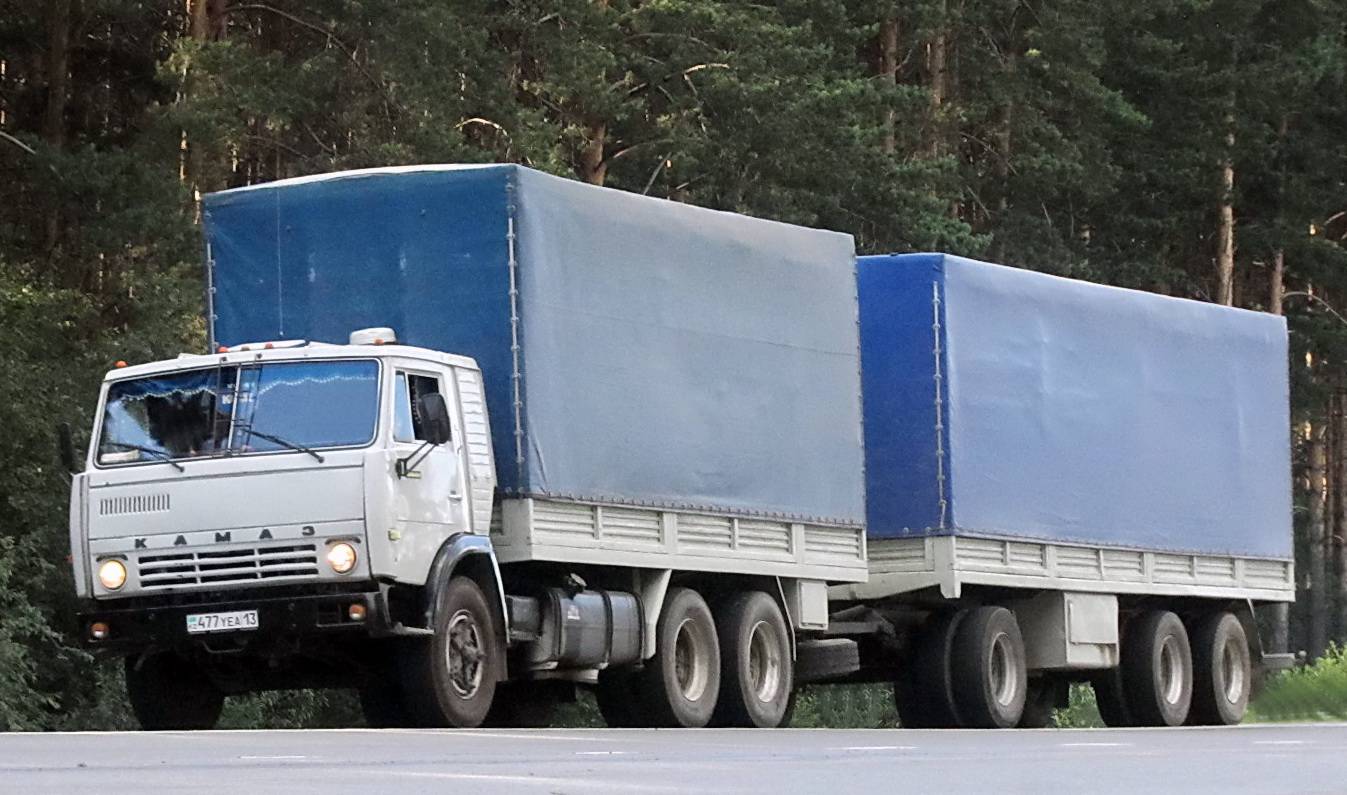

Автомобиль КамАЗ-53212 — качественный грузовой транспорт, который используется во многих сферах, включая военную. Одобрение нашёл не только в нашей стране, но и в странах ближнего зарубежья. Его универсальное шасси позволяет использовать любые надстройки и создавать технику специального назначения.

С производства грузовик снят, поэтому его можно купить только на вторичном рынке. Авто выпуска 90-х годов обойдётся в 0,5-1 миллион рублей. Окончательная цена зависит от внешнего и технического состояний. Экземпляры 00-х годов в приемлемом качестве обойдутся покупателю в 1,5-1,7 миллионов рублей.

Большая популярность машины обуславливается простой конструкцией, позволяющей проводить ремонт своими руками, и большим распространением требуемых деталей. Дополняет это высокая надёжность: без капитального ремонта грузовик может проходить 100-200 тысяч километров. На рынке можно найти предложения модификаций машины: с японским манипулятором она будет стоить 1,2-1,4 миллионов рублей.

Устройство

Кузов тягача образует металлическая платформа с полом, покрытым деревянным настилом, и открывающимися бортами. Дополнительно на кузов устанавливается тент.

Модель имеет зависимую подвеску, установленную на полуэллиптических рессорах, со стандартным различием задней и передней части, с реактивными штангами и амортизаторами. Правильное отношение к автомобилю позволяет сохранить данный элемент в рабочем состоянии длительное время.

На автомобиль устанавливается цельнометаллическая кабина, относящаяся к переднему типу. Она находится над двигателем. В компоновке представлены три штатных кресла с ремнями безопасности, сзади них расположено спальное место. Интерьер и экстерьер салона в сравнении с предыдущими версиями существенно улучшен. На приборной панели находятся индикаторы, выполненные в винтажном стиле. Подрессоренное водительское кресло регулируется в продольном направлении. Водитель сможет подобрать удобную для себя позу. Высота сиденья настраивается выбором статического прогиба кресла. Увлекаться регулировкой кресла не следует, поскольку это может привести к дополнительным вибрациям. Стандартная норма прогиба не должна превышать половины хода подвески кресла. Гидравлический руль помогает легко управлять автомобилем.

Высота кабины позволяет стоять в ней, чувствуя себя довольно комфортно. Определенные улучшения были произведены и в аэродинамической части. Кабина тягача обладает приличными термо- и звукоизоляционными характеристиками. Для минимизации перекосов и вибрации, вызванной ветровыми нагрузками и давлением встречного потока, крепление кабины к раме выполнено через упругую подвеску.

Конструкция корпуса сделана из стали со специальным покрытием и грунтованием с погружением. При должном уходе качество поверхности сохраняется в течение 6 лет. Дополнительную защиту обеспечивают щитки, создающие при движении потоки воздуха, мешающие влаге и грязи попадать на боковые поверхности кабины.

КамАЗ-53212 оснащается 5-ступенчатой (10-ступенчатой) коробкой передач с классическим двухдисковым сцеплением, снабженным синхронизацией и периферийными пружинами. Модель имеет полный привод с блокируемым межосевым дифференциалом.

Массово-габаритные параметры

Длина – 8,530 м; Ширина – 2500 мм; Высота – 3,800 м.
Длина платформы – 6,090 м;
Внутренняя ширина платформы – 2,420 м;
Клиренс – 280 мм;
Колея задняя – 1,855 м; колея передняя – 2,026 м;
Угол преодолеваемого подъема – не менее 30 процентов (18 градусов);
Наружный радиус поворота – по внешнему колесу: 9 м, габаритный: 9,8 м;
Снаряженная масса автомобиля – 8,2 тонн;
Нагрузка на переднюю ось – 3525 кгс;
Нагрузка на заднюю тележку − 4475 кгс.
Грузоподъёмность – 10 тонн;
Полная масса – 18,225 тонн;
Нагрузка на переднюю ось − 4290 кгс;
Нагрузка на заднюю тележку −13935 кгс.

Кабина

Кабина в автомобилях КамАЗ-53212 – трёхместная, откидывающаяся вперёд, с шумо- и термоизоляцией; оборудованная местами крепления ремней безопасности, со спальным местом.

Сиденье водителя является подрессоренным, регулируемым в двух направлениях: поза и высота. Также водитель КамАЗа-53212 имеет возможность настроить статический прогиб сиденья.

Правда, водители КамАЗов-53212 категорически не рекомендуют слишком часто увлекаться изменениями в регулировках кресла. Поскольку в этих случаях начинают проявляться вполне ощутимые вибрации, устранить которые оказывается довольно тяжело. Высота кабины позволяет стоять в ней, чувствуя себя достаточно комфортно.

Кабина КамАЗ-53212 обладает достойными термо- и звукоизоляционными характеристиками. Для минимизации перекосов и вибрации, неизбежно вызываемой ветровыми нагрузками и давлением встречного потока, крепление кабины к раме выполнено через упругую подвеску.

Можно без преувеличения сказать, что для восьмидесятых годов ХХ века КамАЗ-53212 обладал одним из лучших в Советском Союзе интерьеров кабины (причём не только среди грузовиков, но и среди легковых машин). На панели приборов, которая имеет прогрессивный для той эпохи дизайн, располагаются исключительно циферблаты – стрелочные индикаторы, без какой-либо электроники. Они читаются одинаково хорошо и точно при любых условиях.

Ходовая часть – схема

КамАЗ 53212 оснащен ходовой, которая имеет общеизвестный классический вид. Здесь в наличии передняя зависимая подвеска. Она располагается на полуэллиптических рессорах. В этой подвеске применены телескопические амортизаторы.

Задняя часть тягача построена на балансирной зависимой подвеске. Здесь те же рессоры, а амортизаторы отличаются реактивными тягами. Рессоры задней тележки тягача дополнительно усилены. Также усилены балки на ведущих мостах.

Рама автомобиля КамАЗ 53212 построена на системе лонжеронов, которые специально изготавливались из высокопрочной стали. Здесь усилили основание, а также пол платформы. Передние борта стали выше.

Общие сведения о модели КамАЗ 53212

КамАЗ 53212 относится к семейству рамных грузовиков, он предназначен для перевозки тяжелых грузов и контейнеров, в том числе в составе автопоезда. Впрочем, многие автомобили использовались в качестве зерновозов, молоковозов, лесовозов, некоторые из них оборудовались самосвальным кузовом. Автомобиль может использоваться как в условиях сильной жары, так и при низких температурах. Исправный двигатель нормально запускается в температурном режиме от – 40 до +450С.

КамАЗ 53212

На КамАЗ 53212 устанавливалась трехместная цельнометаллическая кабина с полноценным спальником. Производитель постарался обесшумить кабину, произвести ее термоизоляцию и уменьшить вибрацию. Водительское сидение установлено на специальных рессорах и может регулироваться по направлению «вперед-назад». Правда, здесь нужно отметить плохое качество рессорного механизма – вследствие частых регулировок он выходит из строя.

КамАЗ 53212 технические характеристики

Трехосный бортовый тягач КамАЗ-53212 от Камского автомобильного завода был запущен в серийное производство в 1978 году. С момента выпуска и по наши дни транспортное средство превосходит по своим техническим характеристикам многих конкурентов и остается одним из лучших в своем роде. В этой статье мы произведем обзор технических характеристик КамАЗ-53212, благодаря которым он обрел свою популярность.

Общая информация

Инженеры Камского автомобильного завода при разработке бортового тягача КамАЗ-53212 стремились создать автомобиль, основной задачей которого должно было быть вхождение в состав автопоезда, с целью перевозки многотонных прицепов. Грузовой кузов тягача выполнен на цельнометаллической платформе, обладающей высокой прочностью и грузоподъемностью. Прицеп имеет три откидных борта и деревянный настил, которые при необходимости могут быть оборудованы тентом.

Кабина автомобиля рассчитана на водителя и двух пассажиров, и обладает высокими тепло- и шумоизоляционными характеристиками. Кресло водителя оборудовано пневмоприводом и предусматривает регулировку по высоте и уровню наклона спинки.

Силовой агрегат

КамАЗ-53212 собирается на V-образном восьмицилиндровом дизельном двигателе 740.10, рабочий объем которого составляет 10, 85 литра. Мотор способен выдавать максимальную мощность 210 лошадиных сил при пиковом значении крутящего момента 637 Нм. В силовом агрегате реализована современная система подачи топлива, позволяющая увеличить производительность двигателя.

Помимо этого мотор 740.10 оснащен картонным топливным фильтром и системой предпускового подогрева, благодаря чему тягачи не страшны суровые русские морозы.

Трансмиссия и коробка передач

В грузовых автомобилях КамАЗ-53212 реализовано двухдисковая система сцепления, оснащенная пневмоусилителями и гидроприводом, обеспечивающими плавное переключение скоростей и позволившими снизить потерю мощности силового агрегата при переключении передач.

В комплекте с двигателем работает пятиступенчатая механическая коробка передач, рассчитанная на 12 скоростей, из которых 10 передних и две задних. В конструкции трансмиссии реализована система синхронизации, управление которой осуществляется благодаря пневмомеханическому механизму.

Тормозная система

За безопасность движения тягача отвечают барабанные тормоза, приводимые в действие пневматическим приводом, обеспечивающим их высокую надежность. Диаметр колодок составляет 400 мм, а ширина тормозных накладок — 140 миллиметров. Передние колеса оснащены тормозными камерами с пружинными энергоаккумуляторами.

Ручной тормоз оснащен пневматическими приводами, приводимыми в действие благодаря энергоаккумуляторам. Совместно с ручником за устойчивость автомобиля отвечает запасной тормозной механизм, оснащенный спиртовым предохранителем, препятствующим замерзанию тормозной жидкости в системе даже в самые сильные морозы.

Подвеска

Бортовые тягачи КАМАЗ-53212 собираются на передней зависимой рессорной подвеске, имеющей полуэллиптическую конфигурацию. Задний мост представляет собой балансирную подвеску с реактивными штангами и скользящими законцовками.

Рулевое управление

Превосходная управляемость грузовым автомобилем достигается благодаря надежному рулевому управлению, конструкция которого реализована за счет винтового механизма, оснащенного шариковой гайкой и поршневой рейкой. Помимо этого рулевая колонка оснащена гидравлическим усилителем, благодаря которому автомобиль превосходно слушается водителя даже в груженом состоянии.

Описание модели КамАЗ-5320 (5320)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Мод. КамАЗ-740.10, дизель, V-o6p. (90°), 8-цилин., 120×120 мм, 10,85 л, степень сжатия 17, порядок работы 1-5-4-2-6-3-7-8, мощность 154 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н-м (65 кгс-м) при 1500-1800 об/мин. Форсунки — закрытого типа, ТНДВ — V-обр., 8-секционный, золотникового типа, с топливоподкачивающим насосом низкого давления, муфтой опережения впрыска топлива и всережимным регулятором частоты вращения. Воздушный фильтр — сухой, со сменным картонным фильтрующим элементом и индикатором засоренности. Двигатель оснащен электрофакельным устройством (ЭФУ) и (по заказу) предпусковым подогревателем ПЖД-30.Трансмиссия

Сцепление — двухдисковое, с периферийными пружинами, привод выключения — гидравлический с пневмоусилителем. Коробка передач — 5-ступенчатая, с передним делителем, общее число передач — десять вперед и две назад, передат. числа: I-7,82 и 6,38; II-4,03 и 3,29; III-2,5 и 2,04; IV-1,53 и 1,25; V-1,0 и 0,815; ЗХ-7,38 и 6,02. Синхронизаторы — на II, III, IV и V передачах. Делитель снабжен синхронизатором, управление делителем — пневмомеханическое, преселекторное. Карданная передача — два карданных вала. Главная передача — двойная (коническая и цилиндрическая), передат. число — 6,53 (по заказу — 7,22; 5,94; 5,43); средний мост — проходной, с межосевым дифференциалом, блокируемым с помощью электропневматического или пневматического привода.

Колеса и шины

Колеса — бездисковые, обод 7,0-20, крепление на 5 шпильках. Шины — 9.00R20 (260R508), мод. И-Н142Б, давление в шинах передних колес — 7,3; задних: КамАЗ-5320 — 4,3; КамАЗ-53212 — 5,3 кгс/см 2 ; число колес 10+1.

Подвеска

Зависимая: передняя — на полуэллиптических рессорах с задними скользящими концами, с амортизаторами; задняя — балансирная, на полуэллиптических рессорах, с шестью реактивными штангами, концы рессор — скользящие.

Тормоза

Рабочая тормозная система — с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим — кулачковый), двухконтурным пневмоприводом. Тормозные камеры: передние — типа 24, тележки — 20/20 с пружинными энергоаккумуляторами. Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод пневматический. Запасной тормоз совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневмоприводом. Привод тормозов прицепа — комбинированный (двух- и одноприводный). Имеется спиртовой предохранитель против замерзания конденсата.

Рулевое управление

Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющаяся с зубчатым сектором вала сошки, передат. число 20. Гидроусилитель — встроенный, давление масла в усилителе 80-90 кгс/см 2 .

Электрооборудование

Напряжение 24 В, ак. батарея 6СТ-190ТР или -190 ТМ (2 шт.), генераторная установка Г-273 с регулятором напряжения Я120М, стартер СТ142-Б.

Заправочные объемы и рекомендуемые эксплуатационные материалы Топливные баки: у КамАЗ-5320 — 175 или 250 л, у КамАЗ-53212 — 250 л, диз. топливо; система охлаждения (с подогревателем) — 35 л, охл. жидкость — тосол А-40; система смазки двигателя — 26 л, летом М-10Г (к)зимой М-8Г2(к), всесезонно ДВ-АСЗп-10В; гидроусилитель рулевого управления — 3,7 л, масло марки Р; коробка передач с делителем — 12 л, ТСП-15К; картеры ведущих мостов — 2×7 л, ТСп-15К; гидравлическая система выключения сцепления — 0,28 л, тормозная жидкость «Нева»; амортизаторы — 2×0,475 л, жидкость АЖ-12Т; предохранитель против замерзания конденсата в тормозном приводе — 0,2 л или 1,0 л, этиловый спирт; бачок омывателя ветрового стекла — 1,8 л, жидкость НИИСС-4 в смеси с водой.

Масса агрегатов (в кг): Двигатель со сцеплением — 770, коробка передач с делителем — 320, карданные валы — 49 (59), передний мост — 255, средний мост — 592, задний мост — 555, рама — 605 (738), кузов — 870 (1010), кабина в сборе с оборудованием — 577(603), колесо в сборе с шиной — 80, радиатор — 25.

10.Ferfrans HVLAR

Пока что данный автомат находится в руках американских инженеров и продолжает совершенствоваться и улучшаться. Главный плюс оружия в отсутствии отдачи во время стрельбы. Со временем, после завершения его модифицирования, есть вероятность, что Ferfrans HVLAR станет лучшим стрелковым оружием в мире в своей категории.Дальность стрельбы автомата составляет небольшие 500 метров, потому что автомат предназначен для ведения боя в условиях города. Его вес составляет 4,5 кг, а скорострельность достигает 700 выстрелов за одну минуту. Специалисты решили поместить данное оружие в рейтинге самых лучших автоматов мира только на десятую позицию.

Устройство

КамАЗ 53213 по отдельным элементам унифицирован с КамАЗ 53211. Автомобиль имеет зависимую переднюю подвеску на полуэллиптических рессорах с телескопическими амортизаторами. Концы рессор сделаны скользящими. Задняя подвеска является балансирной на полуэллиптических рессорах с 6 реактивными штангами и скользящими концами. Рулевой механизм представлен системой «винт с шариковой рейкой» и оборудован гидроусилителем. Ведущими у автомобиля являются задние оси. Средний мост является проходным с блокируемым межосевым дифференциалом.

В автомобиле используется тормозная система с барабанными устройствами и 2-контурным пневмоприводом. Диаметр барабанов – 400 мм, площадь накладок – 6300 кв.см, ширина накладок – 140 мм. Тормозные камеры оборудованы пружинными энергоаккумуляторами. На КамАЗ 53213 устанавливается стояночный тормоз с пневматическим приводом. Запасной и стояночный тормоз имеют совмещенную конструкцию. Вспомогательная тормозная система представлена моторным замедлителем с пневмоприводом.

Управление КамАЗ 53213 осуществляется посредством 5-ступенчатой механической коробки передач с 2-ступенчатым делителем, увеличивающим число скоростей до 10, и 2-дисковым сцеплением. Синхронизаторы присутствуют на всех передачах за исключением первой и задней. Делитель снабжен синхронизатором и управляется пневмомеханическим способом. В состав трансмиссии входит двухдисковое сцепление с периферийными пружинами и гидравлическим приводом с пневмоусилителем. Главная передача двойная с передаточным числом 6,53, карданная передача – 2 карданных вала.

Электрооборудование КамАЗ 53213 представлено генераторной установкой Г-273, стартером СТ142-Б, 2 аккумуляторами 6СТ-190ТМ или 6СТ-190ТР.

Техника комплектуется цельнометаллической кабиной классического вида, расположенной над двигателем. Простой коробчатый дизайн с передними фарами, встроенными в бампер и стандартной радиаторной решеткой, сразу выдает в автомобиле детище Камского автозавода. Большие задние зеркала обеспечивают отличную обзорность.

Салон КамАЗ 53213 достаточно большой и уютный. Особенностью модели является улучшенная шумоизоляция, выделяющая технику на фоне «собратьев». Водитель практически не слышит двигатель и посторонние шумы. Хорошо продумана и эргономика салона. Внутри установлены простые в обращении устройства и приборы, которые не требуют привыкания. В салоне могут расположиться 3 человека любой комплекции (в нем можно не только свободно сидеть, но и стоять). За сиденьями находится спальное место. Кресло водителя имеет рессоры для регулировки в продольном направлении. Однако частое регулирование не рекомендовано, поскольку может привести к возникновению сильных вибраций, устранить которые будет крайне проблематично. Также сиденье можно настраивать по массе, наклону спинки и длине. Руль оборудован гидравлическим усилителем, облегчающим повороты. В базовом исполнении кабина комплектуется вентиляцией и отопительной системой.

Технические характеристики

КамАЗом-53212, технические характеристики которого раскрывают все достоинства машины, заинтересовалась даже компания «Элекон», специализирующаяся на коллекционных моделях. Она выпустила свой 55212 в масштабе 1/43. Соблюдены все пропорции и размеры, включая передний и задний свесы. Модель предлагается в базовом исполнении — бортовой грузовик без тента.

Весовые и габаритные параметры

Интересно отметить, что размеры КамАЗа-53212, выпущенного еще во времена СССР, полностью отвечали европейским стандартам, согласно которым транспортное средство не должно превышать 2500 мм по ширине.

Размеры:

габариты автомобиля по тенту (учитывая, что его крепления слегка выходят за пределы бортовой платформы) составляют ровно 2,5 м, для нетентованного грузовика данные размеры будут еще меньше;
ширина без учета зеркал — 2,5 м;
ширина по колее — 2,02 м;
ширина платформы (внутренняя) — 2,42 м;
высота — 3,8 м;
длина — 8,5 м.

Весовые параметры:

грузоподъемность — 10 т, в составе автопоезда — 20 т;
объем кузова — 64 м³;
нагрузка на переднюю ось — 3,5 т, на заднюю тележку — 4,5 т;
снаряженная масса — 8,2 т;
— 18,2 т.

Двигатель

На грузовой КамАЗ-53212а устанавливался 8-цилиндровый 4-тактный дизель собственного производства. Расположение поршней — V-образное. В комплектацию входит 2 компрессора и турбонаддув. Предусмотрен предпусковой подогрев. Экологические нормы — Евро-1.

В последних сборках устанавливался улучшенный вариант модели КамАЗ-740.11.

Стационарный топливный бак вмещал 250 л топлива. При желании заказчик мог получить дополнительный бак такой же емкости.

Расход топлива напрямую зависел от варианта использования автомобиля. Без прицепа машина могла пройти до 10 тыс. км на одной заправке. Для автопоезда расстояние было вдвое меньше.

При расчете на 100 км это составляло 25 л. Благодаря новым технологиям в разработках цифра была стабильной. В особо тяжелых дорожных условиях КамАЗа-53212 требовал до 30 л на то же расстояние.

Рабочие характеристики:

Мощность двигателя составляла 210 л. с. или 154 кВт.
Рабочий объем — 11 л при диаметре цилиндров 120 мм.
Номинальная частота вращения — 2600 об/мин.

Коробка передач и сцепление

На грузовик устанавливалась 5-ступенчатая КПП с делителем. Главных передач — 5, включая дополнительные — до 10. Сцепление — стандартное для автомобилей завода, 2-дисковое. Отличительной чертой была синхронизация передач и дополнительные пружины по периферии. Автомобиль имеет полный привод, есть блокировка межосевого дифференциала.

Рулевое и тормозное управление

Схема тормозной системы КамАЗа-53212 включала в себя раздельный пневматический привод для передней оси и задней тележки, барабанные тормоза и даже специальные заслонки в выхлопной системе. Для работы использовались две системы, еще пара находилась в резерве.

Нажатие на педаль в кабине приводило в действие основную систему с пневмоприводом. При невозможности ее использования вспомогательная включалась рычагом с ручкой КПП — в систему выхлопа вводились специальные заслонки и машина плавно останавливалась.

Для стояночного тормоза включалась третья, на основе пружинного привода — колодки прижимались к задней оси. Запасная также могла использоваться как стояночная — автоматически срабатывала при отказе головных систем.

Как и прототип, КамАЗ данного вида получил рулевую колонку механического вида с гидроусилителем руля. Кроме основных задач, ГУР способен смягчать удары при движении по грунтовке, контролировать направление даже при разрыве передних шин. Рулевое управление основано на угловом редукторе шестеренчатого типа и рабочих парах винт-гайка.

Подвеска и ходовая часть

Будучи преемником первого КамАЗа на конвейере, этот автомобиль многие блоки получил в наследство. Ходовая часть выполнена из высокопрочной стали со специальным покрытием и грунтованием. Подвеска рессорная, где передние элементы работают в паре с телескопическими амортизаторами. В передней части — по паре листовых рессор и амортизаторов. На лонжероны укладываются резиновые прокладки для ослабления резких ударов моста о раму. Конструкция задней тележки выполнена по похожему принципу. В обоих мостах, для улучшенного крепления, используется запрессовка отдельных деталей.

Устройство

Кузов тягача образует металлическая платформа с полом, покрытым деревянным настилом, и открывающимися бортами. Дополнительно на кузов устанавливается тент.

Модель имеет зависимую подвеску, установленную на полуэллиптических рессорах, со стандартным различием задней и передней части, с реактивными штангами и амортизаторами. Правильное отношение к автомобилю позволяет сохранить данный элемент в рабочем состоянии длительное время.

На автомобиль устанавливается цельнометаллическая кабина, относящаяся к переднему типу. Она находится над двигателем. В компоновке представлены три штатных кресла с ремнями безопасности, сзади них расположено спальное место. Интерьер и экстерьер салона в сравнении с предыдущими версиями существенно улучшен. На приборной панели находятся индикаторы, выполненные в винтажном стиле. Подрессоренное водительское кресло регулируется в продольном направлении. Водитель сможет подобрать удобную для себя позу. Высота сиденья настраивается выбором статического прогиба кресла. Увлекаться регулировкой кресла не следует, поскольку это может привести к дополнительным вибрациям. Стандартная норма прогиба не должна превышать половины хода подвески кресла. Гидравлический руль помогает легко управлять автомобилем.

Высота кабины позволяет стоять в ней, чувствуя себя довольно комфортно. Определенные улучшения были произведены и в аэродинамической части. Кабина тягача обладает приличными термо- и звукоизоляционными характеристиками. Для минимизации перекосов и вибрации, вызванной ветровыми нагрузками и давлением встречного потока, крепление кабины к раме выполнено через упругую подвеску.

Конструкция корпуса сделана из стали со специальным покрытием и грунтованием с погружением. При должном уходе качество поверхности сохраняется в течение 6 лет. Дополнительную защиту обеспечивают щитки, создающие при движении потоки воздуха, мешающие влаге и грязи попадать на боковые поверхности кабины.

КамАЗ-53212 оснащается 5-ступенчатой (10-ступенчатой) коробкой передач с классическим двухдисковым сцеплением, снабженным синхронизацией и периферийными пружинами. Модель имеет полный привод с блокируемым межосевым дифференциалом.
