Описание модели КамАЗ-4310 (4310, 43105)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Модификация КамАЗ-740.10 — на КамАЗ-43105 и модификация КамАЗ-740.10-20 — на КамАЗ-43101 и КамАЗ-43106. Модификация КамАЗ-740.10: мощность 151 кВт (210 л.с.) при 2600 об/мин, крутящий момент 637 Н·м (65 кгс·м) при 1600-1800 об/мин, Модификация КамАЗ-740.10-20: мощность 164 кВт (220 л.с.) при 2600 об/мин, крутящий момент 667 Н·м (68 кгс·м) при 1600-1800 об/мин.
Трансмиссия
Коробка передач — 5-ступенчатая, с синхронизаторами на II, III, IV и V передачах, передаточные числа: I-7,82; II-4,03; III-2,50; IV-1,53; V-1,0; ЗХ-7,38. Раздаточная коробка — с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющим крутящий момент между постоянно включенным передним мостом и мостами задней тележки в отношении 1:2. Передаточные числа: I-1,692; II-0,917. Управление раздаточной коробкой — дистанционное, с электропневматическим приводом переключения передач. Привод механизма блокировки дифференциала — пневматический, с дистанционным управлением. Отбор мощности от раздаточной коробки — до 44,12 кВт (60 л.с.). Карданная передача — четыре карданных вала. Главная передача ведущих мостов — двойная: пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число 7,22. Передний мост — с шарнирами равных угловых скоростей дискового типа (Тракта). Средний мост — проходной.
Колеса и шины
Колеса — дисковые, обод 310-533. Шины 1220×400-533 модификации ИП-184 (широкопрофильные), на автомобиле КамАЗ-43101 — с регулируемым давлением воздуха в пределах 0,8-3,2 кгс/см в зависимости от дорожных условий. На автомобилях КамАЗ-43105 и КамАЗ-43106 давление воздуха в шинах передних и задних колес 3,5 кгс/см. Число колес 6+1.
Подвеска
Передняя — на полуэллиптических рессорах, с амортизаторами, с задними скользящими концами рессор. Задняя — балансирная, на полуэллиптических рессорах, с реактивными штангами, концы рессор — скользящие.
Тормоза
Рабочая тормозная система — с барабанными механизмами (диаметр 400 мм, ширина накладок 140 мм, разжим — кулачковый), двухконтурным пневматическим приводом (тормозные камеры: передние типа 24, тележки — 24/24 с пружинными энергоаккумуляторами). Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод — пневматический. Запасной тормоз — совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневматическим приводом. Привод тормозов прицепа — комбинированный (двух- и однопроводный). Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.
Рулевое управление
Рулевой механизм — винт с шариковой гайкой и поршень-рейка, зацепляющая с зубчатым сектором вала сошки. Гидроусилитель — встроенный передаточное число рулевого механизма — 20.
Электрооборудование
Напряжение 24 В, ак. батареи 6СТ-190ТР или 190TM (2 шт.), генератор Г288-Е (КамАЗ-43101 ) с регулятором напряжения 111.3702; генератор Г273-В (КамАЗ-43105 и КамАЗ-43106) с регулятором напряжения Я 120-М; стартер СТ142-Б1.
Лебедка
Барабанного типа, с червячным редуктором и ленточным тормозом, привод — от коробки отбора мощности через карданную передачу. Трос выдается вперед и назад (с применением блока). Максимальное тяговое усилие: полиспастом при выдаче троса вперед — 10800 кгс, назад — 15400 кгс; без полиспаста вперед — 5400 кгс, назад — 7700 кгс. Рабочая длина троса при выдаче вперед 74,5-76,5 и при выдаче назад 81,5-83,5 м.
Заправочные объемы и рекомендуемые эксплуатационные материалы Топливные баки: КамАЗ-43101 — 2×125 л, КамАЗ-43105 и -43106 — 250 л, диз. топливо; система охлаждения — 36,6 л (с подогревателем) тосол А-40; система смазки двигателя — 33 л, летом М-10Г2К,зимой М-8Г2К, заменитель (всесезонно) ДВ-АСЗп-10В; гидроусилитель рулевого управления — 4,2 л, масло марки Р; коробка передач — 8,5, ТСп-15К; раздаточная коробка — 5,4 л (с коробкой отбора мощности), ТСп-15К; картер переднего ведущего моста — 5,3 л, ТСп-15К; картеры заднего и среднего ведущих мостов — 2×7 л, ТСп-15К; редуктор лебедки — 3,9л, ТСп-15К; гидропривод выключения сцепления — 0,28 л, тормозная жидкость ГТЖ-2 2М или «Нева».
Масса агрегатов (в кг): Двигатель — 720; сцепление — 50; коробка передач — 250; раздаточная коробка с коробкой отбора мощности — 210; карданные валы: переднего моста — 23, промежуточного моста — 38, заднего моста — 19, основного — 23; передний мост — 640; задний мост — 543; средний мост — 552; рама — 594, кабина в сборе — 533, платформа — 925, лебедка — 365.
Технические характеристи КамАЗ 4310
Технические характеристики
| Модель | КамАЗ-43101 | КамАЗ-43105 КамАЗ-43106 |
| Грузоподъемность, кг | 6000 | 7000 |
| Снаряженная масса, кг | 8745 | 8230 |
| В том числе: | ||
| — на переднюю ось | 4315 | 4280 |
| — на тележку | 4430 | 3950 |
| Полная масса с учетом дополнительного снаряжения, кг | 15205 | 15635 |
| В том числе: | ||
| — на переднюю ось | 5020 | 5235 |
| — на тележку | 10185 | 10400 |
| Допустимая масса прицепа, кг | ||
| — по дорогам с твердым покрытием | 10000 | 11500 |
| — по видам дорог | 7000 | 7000 |
| Максимальная скорость автомобиля, км/ч | 85 | 85 |
| — То же, автопоезда | 80 | 80 |
| Время разгона автомобиля до 60 км/ч, с | 35 | 35 |
| Макс, угол преодолеваемого автомобилем подъема, град | 31 | 31 |
| — То же, автопоездом | 20 | 20 |
| Выбег автомобиля с 50 км/ч, м | 600 | 600 |
| Тормозной путь автомобиля с 40 км/ч, м | 17,2 | 17,2 |
| — То же, автопоезда | 18,4 | 18,4 |
| Контрольный расход топлива автомобиля при 60 км/ч, л/100 км | 30,0 | 31,0 |
| — То же, автопоезда | 37,0 | 40,0 |
| Глубина преодолеваемого брода с твердым дном при номинальном давлении в шинах, м: | ||
| — без подготовки | 0,8 | 0,8 |
| — с предварительной подготовкой продолжительностью не более 15 мин | 1,5 | 0,81 |
| Радиус поворота, м: | ||
| — по внешнему колесу | 10,5 | 10,5 |
| — габаритный | 11,3 | 11,3 |
Двигательные установки
На КамАЗ-4310 устанавливали двигатель КамАЗ-740.10, мощностью 210 лошадей. Позже для моделей КамАЗ-43101 и КамАЗ-43106 предусматривался модифицированный вариант КамАЗ-740.20, мощностью 220 лошадиных сил. Масса двигателя — 740 кг.Расход Топлива На 100 км КамАЗ-4310 расходует 31 л горючего. Грузовик имеет два топливных бака объемом по 125 л. Запас хода техники составляет 830 км.
Трансмиссия
Устанавливалась механическая 5-ступенчатая коробка переключения передач с синхронизаторами на 2-й, 3-й, 4-й и 5-й передачах. Передаточные числа: I — 7,82; II — 4,03; III — 2,50; IV — 1,53; V — 1,0; ЗХ — 7,38. Масса КПП — 250 кг. Раздаточная коробка — с двухступенчатым редуктором и цилиндрическим блокируемым межосевым дифференциалом планетарного типа, распределяющий крутящий момент между постоянно подлюченными передним мостом и задними в пропорции 1:2. Передаточные числа: I — 1,692; II — 0,917. Управление раздаточной коробкой — дистанционное с электропневматическим приводом переключения. Отбор мощности от раздаточной коробки — до 60 л.с. Масса раздаточной коробки с КОМом — 210 кг;
Мосты и карданные валы
Все мосты КамАЗ 4310 — ведущие.
Автомобиль имеет четыре карданных вала: — промежуточный (38 кг), — привода среднего моста (23 кг), — привода заднего моста (19 кг), — привода переднего моста (23 кг).
Главная передача ведущих мостов — двойная: пара конических шестерен со спиральным зубом и пара цилиндрических косозубых шестерен; передаточное число 7,22.
В переднем приводе были применены не шариковые шарниры, а хорошо зарекомендовавшие себя дисковые шарниры равных угловых скоростей (сухариковые).
Масса переднего моста — 640 кг, заднего моста — 543 кг, среднего моста — 552кг.
Подвеска
Передняя — на полуэллиптических рессорах, с амортизаторами, с задними скользящими концами рессор. Задняя — балансирная, на полуэллиптических рессорах, с реактивными штангами, концы рессор — скользящие.
Рулевое управление
Рулевое управление с гидроусилителем, представляет собой винт с шариковой гайкой и поршень-рейку, соедниненная с зубчатым сектором вала сошки. Передаточное число рулевого механизма — 20.
Тормозная система
Устройство с барабанными механизами (диаметр барабана 400 мм, ширина накладок 140 мм, разжим — кулачковый). Привод тормоза — пневматический, двухконтурный.
Стояночный тормоз — на тормоза тележки от пружинных энергоаккумуляторов, привод — пневматический.
Запасной тормоз — совмещен со стояночным. Вспомогательный тормоз — моторный замедлитель с пневматическим приводом.
Привод тормозов прицепа — комбинированный (двух- и однопроводный). Пневматический привод тормозов оборудован термодинамической осушкой сжатого воздуха.
Лебедка
Лебедка барабанного типа с червячным редуктором и ленточным тормозом. Приводится в действие от КОМ — коробки отбора мощности на раздаточной коробке. Длина троса 75-83 метра.
Запчасти КамАЗ-4310 КамАЗ-5490 КПП КПП ZF Раздаточные коробки Редукторы
Покупайте запчасти у нас :
| Комплектуем заявки любой сложности, конкурентные цены, система скидок от объема. |
| Мы даем понятную гарантию качества запчастей от производителей |
| Оперативная доставка по России |
| Звоните по телефону , или напишите на Потребуется информация: модель авто, год выпуска, модель агрегата, класс Евро. |
Модификации КАМАЗ 4310
С конвейера Камского автозавода сошли 3 модификации легендарного российского грузовика.
- Версия 105 была оборудована 210-сильным дизельным мотором КАМАЗ-740.10, и являлась многоцелевой машиной гражданского назначения.
- Версия 106 имела уже 220-сильную силовую установку КАМАЗ-740.10-20. Таким образом, технические характеристики КАМАЗ-43106 были улучшены, и за счет доработанной обновленной трансмиссии также.
- Версия 101 впервые была продемонстрирована в 89-м году. В дальнейшем она стала основной. В качестве силового агрегата на новом грузовике использовался тот же КАМАЗ-740.10-20, который приобрел несколько доработок и улучшений. Благодаря новым характеристикам КАМАЗ-43101, до полутора метров (с изначальных 0,8 м) увеличилась глубина брода, которую мог преодолеть грузовик.
Помимо трех упомянутых основных версий, на базе КАМАЗ-4310 по заказу армии был создан бронированный автомобиль «Тайфун-1». Этот транспорт предназначался для обеспечения выполнения боевых задач, которые решали спецподразделения различных силовых ведомств. Необходимо также отметить, что в конце 80-х годов завод начал делать особую версию грузовика с индексом C-4310, ориентированной на соревнования в гонках.
Профилактика системы охлаждения
Феникс-Авто Блог Новинка Моторные масла от Hi-Gear
При подключении агрегатов помнят о регулярной профилактике, определяющей состояние КамАЗа.
Используют жидкость с учетом оптимальной температуры применения. При заливе технической жидкости соблюдают основные правила проведения процедуры. Следят за температурой жидкости. Минимальный показатель – 80 градусов, максимальный – 98. Такая температура оптимальна для оборудования. Регулярно проверяют количество имеющейся жидкости. Нормальный уровень должен составлять две трети от объема используемого бачка. Жидкость регулярно меняют. Процедуру проводят раз в год. Со временем характеристики жидкости ухудшаются и агрегатам сложно подключаться к системе, выполнять рабочие задачи. Следят за состоянием оборудования, герметичностью конструкций. Протечка жидкости непозволительна, так как она уменьшает срок службы технической системы. При нарушении температурного режима проверяют состояние термостатов, датчика включателя гидромуфты. Летом регулярно следят за агрегатами. При необходимости проводят очистительные мероприятия для устранения засоренности. Профилактика и техническое обслуживание проводятся с учетом состояния оборудования
Учитывается схема включения вентилятора охлаждения КамАЗ евро 2 и других деталей
Важно натяжение ремней транспортного средства. Натяжение проверяют нажатием на середину ветви с усилием 4 кгс
Ремни обычно прогибаются на 15-22 миллиметра. В остальных случаях регулируют натяжение. Техническое обслуживание предполагает регулярный слив старой охлаждающей системы. Запрещено пускать двигатель для кратковременной работы после процедуры. Это приводит к перегреву деталей и преждевременным поломкам оборудования, так как оно не может подключаться исправно после процедуры.
Использование надежного датчика включения вентилятора охлаждения КамАЗ и других устройств обязательно с учетом состояния транспортного средства, погодных условий, особенностей езды. Тщательный контроль за техническими характеристиками и регулярное обслуживание проводятся для полноценной работы оборудования, отвечающего за процесс охлаждения.
Устройство автомобиля
Если брать техническое состояние, то для 80-х годов данный КамАЗ вездеход являлся самым отличным грузовым внедорожником, какой умел преодолеть большие помехи, и не боялся крутых подъемов и спусков, мог почти «переплыть» броды, по глубине какие достигали 1.5 метра. Серийный выпуск данной модели начался с января 1981 года, как раз, накануне 26-го съезда Коммунистической партии.
Само наименование показывает, что грузовая машина производилась на мощностях КамАЗ (Набережные Челны). Но немногие знают, что, в действительности КамАЗ-4310 обладает московскими корнями и разрабатывался конструкторским составом от объединения «ЗИЛ». Поручение разработать внедорожную машину инженерный состав принял в далеком 1960 году.
Спустя год утряслись технические составляющие, и на производство выделили 10 лет. За всю продолжительность работ над заказом на предприятиях ЗИЛа собрали около 12 прототипов возможного автомобиля КамАЗ. Интересно, что во время разработок нашли немалое число оригинальных технических внедрений, какие предоставили для инженерного состава ЗИЛа больше 50 авторских свидетельств.
Штатная комплектация грузовика получила совершенно новенький принцип работы ведущих мостов. Модель была оборудована приводом постоянного типа с 4 карданными валами. Штатная конфигурация была вместе с кузовом, который состоял из металлической базы, где был также тент и каркас. Грузовой автомобиль служил для транспортировки пассажиров и разных грузов повышенного тоннажа.
Модель КамАЗ-4310 умеет работать в разнотипных климатических широтах. Может выдерживать температуру от -45 до +50, поэтому является довольно востребованным во многих странах мира.

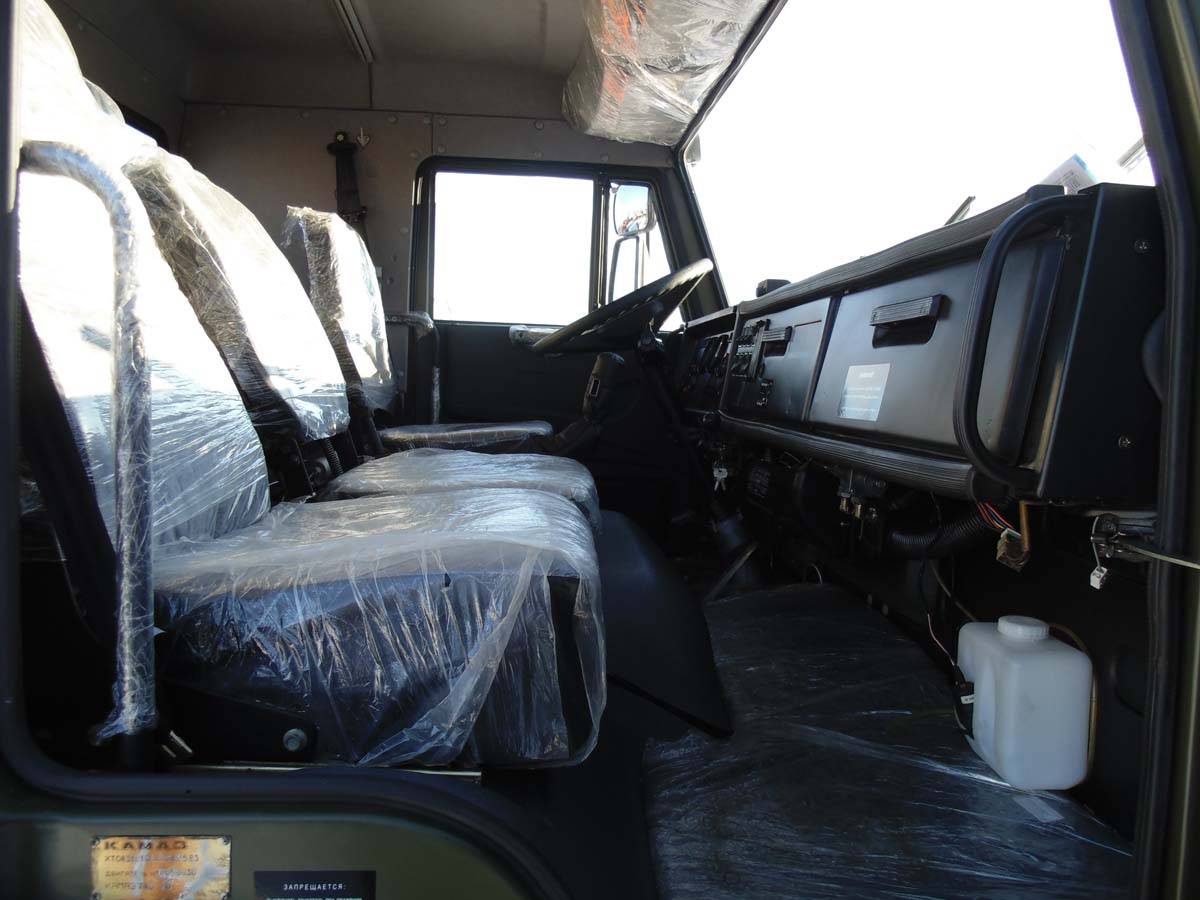

Салон кабины
Кабина получилась 3-местной и имеет термоизоляцию, которая вместе с шумовой изоляцией позволяет более комфортно себя чувствовать. Не забыли также внедрить независимый отопитель калориферного образца. Кабину можно откидывать с помощью гидравлического подъемника вперед.
Базовая комплектация не имеет спального места, но в качестве отдельной опции его можно установить. Сидение водителя является подрессоренным и может регулироваться по длине, массе и наклону спинки. Вдобавок ко всему, производителем предусмотрено наличие сидений тропической конфигурации.
Понятно, что до европейских аналогов салону КамАЗ-4310 еще очень далеко, но на те времена выпуска кабина была довольно уютной и позволяла не так сильно уставать при долгой работе. Сами сидения довольно простого типа. Панель приборов выглядит в спартанском стиле, но все, что необходимо, вынесено на приборную доску.
Не стоит забывать, что многие экземпляры взяла себе на вооружение армия, где не так важен комфорт, а отдается предпочтение проходимости, надежности и функциональности. Есть возможность опустить козырек при ярком солнечном дне, как для водителя, так для пассажира.
Исторические сводки и назначение
1977 год считается годом первого выпуска машин Урал 4320, технические характеристики, схемы которого особо не изменились и по сей день. Их производство осуществляется и сейчас. В современное поколение устанавливают дизельные силовики ЯМЗ. Они отличаются по мощности, но все соответствуют экологическому критерию «Евро-4».
Изначально в автомобиль монтировали бензиновый силовик. Аппарат был довольно прожорливым: на 100 км тратилось примерно 40-48 л. горючего. И в 1978 году появились дизельные аппараты. Хотя в первое время модели, оснащённые ими, выходили очень скромным тиражом. Но постепенно предприятие наладило массовый монтаж таких агрегатов на своё детище.
Конструкция автомобиля базировалась на несущей раме. Она гарантировала машине высочайшую прочность. А внушительная проходимость у модели появилась благодаря полноприводной системе, шинам с одним скатам и коротким свесам.
В 1986 состоялось первое обновление этого грузовика. Реформы мало коснулись его внешнего облика. Особых изменений не произошло и в моторной гамме, объем двигателя Урал 4320 остался прежний. Главным силовиком оставили аппарат КамАЗ-740. Он сохранял своё главенство до 1993 года. После пожара на предприятии поставки этого двигателя завершились. Ему на замену пришли изделия от Ярославского концерна. Это моторы: ЯМЗ-238 и ЯМЗ-236.
Первые модели, оснащённые ЯМЗ-238, характеризовались длинным отделением для силовика. А вариации с ЯМЗ-236 не изменили своих прежних форм. Но примерно с 2004-05-х годов уже все модели обзавелись удлинённым отделом для мотора.
В середине 90-х машины Урал 4320 обзавелись новым бампером, на котором есть еще и фары. К крыльям в бывшую позицию фар монтировали пластиковые заглушки.
А выпуск версий с бампером поуже ещё продолжался лишь для надобностей армии. С 1996 года предприятие начало выпускать облегчённые модификации на двух осях.
Обязательно почитайте: Технические характеристики ЗИЛ-4334
Модернизация
Очередная модернизация грузовика состоялась в 2009 году. Урал обзавёлся преображённой кабиной. Впереди неё была устроена стеклопластиковая обшивка. Формы машины получились более обтекаемыми. На каких-то версиях произошла замена стандартной решётки радиатора. У классической решётки были вертикальные линии, а у её замены — горизонтальные.
На какие-то модели начали ставить бескапотную кабину «Iveco «P»». Её отличие от прежней кабины – наличие оперения округлой формы. Предыдущие силовики заменили серьёзными дизельными изделиями ЯМЗ-536 и ЯМЗ-6565, отвечающими нормативам «Евро-4».
С 2014 произошло преобразование Урал 4320 тягач в группу Урал-М. Многие показатели машины сохранились.
А через год автомобиль вновь модернизировали. Результатом реформы стала серия «Урал Некст». Её особенности:
- новаторская кабина,
- отделка из пластика моторного отсека,
- модернизированные узлы.
Урал 4320
Описание и сфера применения
При создании грузовика ставились задачи спроектировать высоконадежный и долговечный автомобиль, который мог бы эффективно использоваться на дорогах различной степени сложности. При этом, акцент делался на грунтовые дороги и районы с повышенной труднопроходимостью – горные области, крутые подъемы и спуски, реки небольшой глубины.
Задумка и проектировка осуществлялись на протяжении 10 лет конструкторами московского производственного объединения ЗИЛ. Тестирование проводилось в разной климатической среде и на дорогах с различной степенью проходимости. После удовлетворительных результатов и хорошей оценки, было организовано промышленное производство автомобилей КАМАЗ 4310.
И универсальная модель большегруза Камаз-53215, которые используются в строительстве.
Или другой пример: новая модель тягача 65116 – мечта дальнобойщика.
От грузовых автомобилей (например КАМАЗ-43118), которые производились раньше, КАМАЗ 4310 отличает ведущий передний мост, централизованная система регулирования давления воздуха в шинах. Имеющийся достаточно большой дорожный просвет позволяет хорошо двигаться по неровным поверхностям, включая небольшой брод. Радиус поворота позволяет без труда разворачиваться в малодоступных местах.
Кабина грузовика разработана для создания максимального комфорта водителю. Она – трехместная, снабжена автономным отеплителем калориферного типа, с шумо- и теплоизоляцией. Кресло водителя имеет механизм подрессоривания. Оно регулируется относительно массы водителя, по высоте и наклону спинки. Кабина размещена над двигателем, доступ к которому обеспечивает гидравлический подъемник, наклоняющий кабину вперед.
Кузов – металлический и его задний борт откидывается. Имеется в наличии тент с каркасом. Покрытие пола – деревянное.
Имеется в комплектации 6 дисковых колес и 1 запаска. Для КАМАЗ 4310 рекомендован прицеп 2ПН-4М.
Многие задаются вопросом: сколько весит КамАЗ? Вес грузового автомобиля КамАЗ 4310 8410 кг, полная масса, учитывая дополнительное снаряжение – 15000 кг.
Устройство автомобиля КамАЗ 4310 на видео.
К успеху в разработке грузового автомобиля нового типа привел совершенно новый взгляд на принцип действия ведущих мостов – постоянный привод c четырьмя карданными валами. При этом обеспечиватся беспрерывная подача крутящего момента к главным рабочим системам ведущих мостовых соединений.
При движении автомобиля по неровным поверхностям, из-за большого количества колес, был риск большой разницы в угловых скоростях колес. По этой причине трансмиссия была оснащена несимметричным межосевым дифференциалом, который имеет электропневматическую блокировку. Это обеспечило хорошую маневренность и позволяет машине объезжать все препятствия, не сбавляя скорости.
Мощность в 210 л.с. обеспечивает восьмицилиндровый двигатель КАМАЗ 740-10 на дизельном топливе.
Автомобиль снабжен пятиступенчатой коробкой передач с синхронизаторами 2-3 и 4-5 передач и сухим двухдисковым сцеплением. Рулевой механизм оснащен гидроусилителем. Это облегчает управление и повышает безопасность.
Раздаточная коробка имеет двухступенчатый редуктор и позволяет работать при различных режимах мощности. Она управляется дистанционно, имеется электропневматический привод переключения передач.
На видео технические критерии грузовика.
Тормозная система сложная. Она включает в себя рабочие тормоза, которые представляют собой систему барабанного вида с двумя колодками. Вдобавок стояночный тормоз, который действует на тормоза тележки, вспомогательный тормоз, действующий на мотор и запасной тормоз.
К тормозам ведет пневмопривод. Система тормозов обеспечивает эффективность торможения, удобство в работе и надежность в различных ситуациях.
Для упрощения запуска мотора при температуре воздуха ниже минус 20 градусов используется предпусковой подогреватель.
Автомобиль укомплектован лебедкой для самовытаскивания. Лебедка барабанного типа, которая имеет червячный редуктор.
Как тормоз, применяется тормозная лента. Лебедка приводится в действие от коробки отбора мощности. Трос может крепиться спереди и сзади и растягиваться до 83 метров.
КамАЗ-4310, Российская Федерация | Энциклопедия оружия
Описание
КамАЗ-4310 представляет собой войсковой вариант коммерческого грузовика.
Многоцелевой армейский автомобиль оснащен V-образным восьмицилиндровым дизельным двигателем мощностью 210 л. с. Все три оси у машины — ведущие, привод на передние колеса постоянный, неотключаемый. Трансмиссия — десятиступенчатая с диапазоном тяговых усилий 14,43. В схему трансмиссии входит межосевой блокируемый дифференциал. Автомобиль оборудован системой централизованного регулирования давления воздуха в шинах. Колеса — увеличенного диаметра, имеющие шины с развитыми грунтозацепами. КамАЗ-4310 унифицирован по значительному числу узлов и агрегатов с коммерческими автомобилями, выпускаемыми Камским автозаводом.
Серийный выпуск автомашины КамАЗ-4310 начался в 1980 году. В 1989 году грузовик был модернизирован — на нем был установлен двигатель повышенной мощности (220 л. с.). Этот автомобиль производится под обозначением КамАЗ-43101.
На базе армейских автомобилей выпускаются их гражданские модификации: КамАЗ-43105 и КамАЗ-43106. Обе модели находятся в производстве с 1989 года. Их грузоподъемность — 7 т, они имеют грузовую платформу увеличенных размеров.
Военные автомобили КамАЗ выпускаются в вариантах бортовой машины (с лебедкой и без нее) и шасси. По требованию заказчика также было построено некоторое количество частично бронированных полноприводных грузовиков КамАЗ. На шасси КамАЗ-4310 производится аэродромный пожарный автомобиль АА-600, нашедший применение в частях авиации Вооруженных Сил.
ТТХ
| ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
| Колесная формула | 6х6 |
| Грузоподъемность | 6000 кг |
| Двигатель | карбюраторный, жидкостного охлаждения |
| Число цилиндров | 8 |
| Рабочий объем двигателя | 10,85 л |
| Номинальная мощность | 210 л. с. |
| Максимальная скорость | 85 км/ч |
war-arms.info
Коды ошибок с расшифровкой
| Код ошибки ADM3 (J1939) SPN | Код ошибки ADM3 (J1939) FMI | Код ошибки ADM3 (K-line) | Код ошибки MR2 (K-line) | Местоположение ошибки | Описание ошибки |
| 173 | — | 12406 | Температура выхлопных газов двигателя | Выше номинальной ценности | |
| 173 | 15 | — | 12429 | Температура выхлопных газов двигателя | слишком высокое |
| 174 | 3 | — | 11115 | Датчик «A» температуры топлива | Вход замыкнут на высокий уровень |
| 174 | 4 | — | 11116 | Датчик «A» температуры топлива | Вход замкнут на низкий уровень |
| 175 | 3 | — | 11015 | Датчик температуры масла двигателя | Замыкание на высокий уровень |
| 175 | 4 | — | 11016 | Датчик температуры масла двигателя | Замыкание на низкий уровень |
| 190 | — | 10530 | Обороты двигателя | Машинное условие превышения скорости | |
| 191 | 9 | 17709 | — | Обороты выходного вала коробки передач | Неправильный темп обновления |
| 191 | 19 | 17719 | — | Обороты выходного вала коробки передач | Полученные сетевые данные ошибочны |
| 354 | 3 | — | 13415 | Комбинированый датчик окружающего воздуха, влажность | Замыкание на высокий уровень |
| 354 | 4 | — | 13416 | Комбинированый датчик окружающего воздуха, влажность | Замыкание на низкий уровень |
Устройство автомобиля
Если брать техническое состояние, то для 80-х годов данный КамАЗ вездеход являлся самым отличным грузовым внедорожником, какой умел преодолеть большие помехи, и не боялся крутых подъемов и спусков, мог почти «переплыть» броды, по глубине какие достигали 1.5 метра. Серийный выпуск данной модели начался с января 1981 года, как раз, накануне 26-го съезда Коммунистической партии.
Само наименование показывает, что грузовая машина производилась на мощностях КамАЗ (Набережные Челны). Но немногие знают, что, в действительности КамАЗ-4310 обладает московскими корнями и разрабатывался конструкторским составом от объединения «ЗИЛ». Поручение разработать внедорожную машину инженерный состав принял в далеком 1960 году.
Спустя год утряслись технические составляющие, и на производство выделили 10 лет. За всю продолжительность работ над заказом на предприятиях ЗИЛа собрали около 12 прототипов возможного автомобиля КамАЗ. Интересно, что во время разработок нашли немалое число оригинальных технических внедрений, какие предоставили для инженерного состава ЗИЛа больше 50 авторских свидетельств.
Штатная комплектация грузовика получила совершенно новенький принцип работы ведущих мостов. Модель была оборудована приводом постоянного типа с 4 карданными валами. Штатная конфигурация была вместе с кузовом, который состоял из металлической базы, где был также тент и каркас. Грузовой автомобиль служил для транспортировки пассажиров и разных грузов повышенного тоннажа.
Салон кабины
Кабина получилась 3-местной и имеет термоизоляцию, которая вместе с шумовой изоляцией позволяет более комфортно себя чувствовать. Не забыли также внедрить независимый отопитель калориферного образца. Кабину можно откидывать с помощью гидравлического подъемника вперед.
Базовая комплектация не имеет спального места, но в качестве отдельной опции его можно установить. Сидение водителя является подрессоренным и может регулироваться по длине, массе и наклону спинки. Вдобавок ко всему, производителем предусмотрено наличие сидений тропической конфигурации.
Понятно, что до европейских аналогов салону КамАЗ-4310 еще очень далеко, но на те времена выпуска кабина была довольно уютной и позволяла не так сильно уставать при долгой работе. Сами сидения довольно простого типа. Панель приборов выглядит в спартанском стиле, но все, что необходимо, вынесено на приборную доску.
Не стоит забывать, что многие экземпляры взяла себе на вооружение армия, где не так важен комфорт, а отдается предпочтение проходимости, надежности и функциональности. Есть возможность опустить козырек при ярком солнечном дне, как для водителя, так для пассажира.
Устройство автомобиля КамАЗ 4310
Если брать техническое состояние, то для 80-х годов данный КамАЗ вездеход являлся самым отличным грузовым внедорожником, какой умел преодолеть большие помехи, и не боялся крутых подъемов и спусков, мог почти «переплыть» броды, по глубине какие достигали 1.5 метра. Серийный выпуск данной модели начался с января 1981 года, как раз, накануне 26-го съезда Коммунистической партии.
Само наименование показывает, что грузовая машина производилась на мощностях КамАЗ (Набережные Челны). Но немногие знают, что, в действительности КамАЗ-4310 обладает московскими корнями и разрабатывался конструкторским составом от объединения «ЗИЛ». Поручение разработать внедорожную машину инженерный состав принял в далеком 1960 году.
Спустя год утряслись технические составляющие, и на производство выделили 10 лет. За всю продолжительность работ над заказом на предприятиях ЗИЛа собрали около 12 прототипов возможного автомобиля КамАЗ. Интересно, что во время разработок нашли немалое число оригинальных технических внедрений, какие предоставили для инженерного состава ЗИЛа больше 50 авторских свидетельств.
Штатная комплектация грузовика получила совершенно новенький принцип работы ведущих мостов. Модель была оборудована приводом постоянного типа с 4 карданными валами. Штатная конфигурация была вместе с кузовом, который состоял из металлической базы, где был также тент и каркас. Грузовой автомобиль служил для транспортировки пассажиров и разных грузов повышенного тоннажа.
Технические характеристики грузовика
Рассмотрим основные параметры грузовика. Для наглядности сопоставим его с производившимся в 80-е годы для армии США грузовиком семейства М939.
| КамАЗ 4310 | М939 | |
| Длина, м | 7,65 | 7,8 |
| Ширина, м | 2,5 | 2,5 |
| Высота, м | 3,2 | 2,9 |
| Масса, т | 8,4 | 9,8 |
| Размеры кузова, м | 4,8 х 2,3 | 4,3 х 2,1 |
| Грузоподъёмность, т | 6 | 5 |
| Наибольшая скорость, км/ч | 85 | 101 |
| Расход топлива | 31 литр на 100 километров | — |
Американский грузовик уступает КамАЗу по такой характеристике, как паспортная грузоподьёмность.
Но, очевидно, военные не считали это недостатком, а для гражданской работы М939 и не предназначался. Зато на него устанавливался более мощный (240 л.с.) двигатель, а коробка передач была автоматической.
А вот некоторые технические особенности, увеличивающие проходимость, на КамАЗе присутствовали изначально, а у американцев появились только после модернизации. К ним относятся использование одиночных колёс на задних осях и система регулирования давления в шинах.
Ходовая часть
КамАЗ 4310 комплектовался односкатными мостами и специальным приводным приспособлением, позволяющим производить регулировку давления воздуха в колесах, тем самым обеспечивая более высокую проходимость на сложных дорожных участках. Но устанавливалось такое приспособление не на все версии, а лишь на некоторые модификации, в частности армейские.
Конструкция передней подвески данного грузового автомобиля включает в себя полуэллиптические рессоры со скользящими задними концами и телескопические гидравлические амортизаторы двустороннего действия. На задней балансирной подвеске также были применены полуэллиптические рессоры. В комплект к ним устанавливались реактивные штанги.
Каждая ось грузовика оснащена колесами, состоящими из дисков и широкопрофильных шин.
Габаритные размеры:
- Полная длина – 7650 мм.
- Полная ширина – 2500 мм.
- Высота по кабине – 3590 мм.
- Высота по тенту – 3200 мм.
- Длина колесной базы – 3340 мм.
- Ширина передней колеи – 2010 мм.
- Ширина задней колеи – 2010 мм.
- Клиренс – 365 мм.
- Наименьший радиус поворота – 11200 мм;
- Длина грузовой платформы – 4800
- Ширина грузовой платформы – 2320
- Высота бортов – 500 мм
- Высота надставных бортов – 355 мм.
