Многоцелевой истребитель Су-37 «Терминатор»

Из-за отсутствия финансирования

Су-37 был уникальным самолётом во всех смыслах — он существовал в единственном лётном экземпляре, построенном в 1993 году. В 2002 году в ходе одного из испытательных полётов истребитель потерпел крушение под Москвой, пилотировавшему его лётчику удалось катапультироваться. После этого программа по разработке и производству Су-37 была прекращена.

  • Многоцелевой сверхманёвренный истребитель Су-37
  • РИА Новости

Как рассказал в комментарии RT заслуженный лётчик России генерал-майор Владимир Попов, если бы эта машина пошла в серию и была принята на вооружение, она активно применялась бы на переднем крае боевых действий.

По его словам, главной причиной, помешавшей запустить серийное производство Су-37, стало отсутствие финансирования в 1990-х годах. Однако эта машина предвосхитила появление многих перспективных самолётов новых поколений, добавил эксперт.

Также по теме


Перспективные самолёты: Минобороны РФ подпишет контракты на поставку истребителей Су-30СМ2 и учебно-боевых Як-130

Минобороны России до конца года подпишет два госконтракта на поставку 21 истребителя Су-30СМ2 и 25 учебно-боевых самолётов Як-130,…

«Су-37 был предвестником самолётов поколения 4++ и пятого поколения, особенно это прослеживается в конструктивных особенностях, компоновке, распределении массы относительно крыла, эффективности управляемой системы», — подчеркнул Попов.

В свою очередь, военный эксперт Юрий Кнутов отметил в интервью RT, что главной особенностью Су-37 была его сверхманёвренность, которая достигалась за счёт двигательной установки с управляемым вектором тяги.

«Благодаря этому самолёт мог выполнять приёмы высшего пилотажа — «Чакра Фролова», «кобра», «колокол»

Это важно, поскольку если все прицелы на современных самолётах устроены по принципу доплеровского локатора, то самолёт, застыв на одну-три секунды, может исчезнуть с локаторов истребителей противника. К тому же можно изменить направление полёта, резко совершив манёвр, после чего, например, зайти противнику в хвост и поразить его ракетой», — пояснил эксперт

Юрий Кнутов также констатировал, что пойти в серию этому и другим уникальным самолётам помешало плачевное состояние российской экономики в 1990-х годах.

«В 1990—2000-х годах Россия переживала экономический кризис, из-за которого она так и не смогла запустить серийное производство машины и принять её на вооружение. Такая же судьба постигла и уникальный Як-141, который стал невостребованным после распада СССР», — напомнил Кнутов.

Однако влияние Су-37 на современные технические решения, применяющиеся в истребительной авиации, сложно переоценить, считает аналитик.

Особенности Су-35С

Истребитель Су-35 является глубокой модернизацией Су-27. Он имеет в значительной степени новый усиленный планер; в отличие от «старого» Су-27М, не имеет переднего горизонтального оперения и тормозного щитка. Торможение при посадке осуществляется отклонением рулей направления в разные стороны.

Су-35С обладает передовой информационно-управляющей системой, радиолокационной станцией с пассивной фазированной антенной решёткой «Н035 Ирбис», а также новыми двигателями АЛ-41Ф1С разработки НПО «Сатурн» с плазменной системой зажигания и управляемым вектором тяги (УВТ). Данные двигатели удовлетворяют требованиям к двигателю для истребителя пятого поколения, в том числе позволяют развивать сверхзвуковую скорость без использования форсажа, однако используют старую электронно-механическую систему управления. Согласно заявлению КБ «Сухой», назначенный ресурс Су-35 — 6000 лётных часов или 30 лет. Заявленный назначенный ресурс двигателей — 4000 часов.

Конструкция

Планер Су-35 имеет токопроводящее напыление фонаря кабины, кромки планера покрываются специальными материалами для снижения ЭПР.

Двигатели

На Су-35 установлены два двухконтурных турбореактивных двигателя «АЛ-41Ф1С» с форсажной камерой и всеракурсно управляемым вектором тяги. С целью увеличения числа ракурсов отклонения тяги двигателя и создания псевдо-всеракурсности оси поворота отклоняемых сопел наклонены, что хорошо видно на фотографии (сопла при этом отклоняются вниз-внутрь и вверх-наружу). Данные двигатели являются «упрощённым» вариантом двигателя «АЛ-41Ф1» для истребителя пятого поколения. От него АЛ-41Ф1С отличает сниженная форсажная и бесфорсажная тяга и применение электронно-механической системы управления. Форсажная тяга каждого двигателя АЛ-41Ф1С составляет 14500 кгс, в бесфорсажном режиме максимальная тяга составляет 8800 кгс. Двигатели позволяют истребителю развивать сверхзвуковую скорость без использования форсажа. Ресурс 4000 часов, межремонтный 1000 часов.ВГТД ТА14-130-35 — современный вспомогательный газотурбинный двигатель с эквивалентной мощностью 105 кВт. Двигатель предназначен для использования в ВСУ самолёта Су-35. Обеспечивает кондиционирование кабины и отсеков самолёта и электропитание переменным током 200/115 В мощностью до 30 кВА бортовых потребителей.

Авионика

На Су-35 установлена РЛС с пассивной фазированной антенной решеткой Н035 Ирбис, имея дальность обнаружения целей с ЭПР 3 м² до 400 км. В дополнение к радиолокационным средствам используется оптико-локационная станция и ОЭИС.Самолёт оснащается средствами радиоэлектронной борьбы, а также может оснащаться станциями групповой радиоэлектронной защиты.Кабина пилота оборудована 3 дисплеями с возможностью работы в многоэкранном режиме и голографическом индикаторе на лобовом стекле.Самолёт оборудован системой предупреждения об облучении Л-150-35 (вариант исполнения Л-150 (СПО)).

Поставки и экспорт

В 2009 «Сухой» заключил соглашение с Министерством обороны на поставку 48 истребителей Су-35С, срок поставки — к концу 2020 года в ВВС России должны поступить 48 таких истребителей.

В декабре 2020 года подписан второй контракт на поставку 50 единиц до 2020 года в ВКС РФ.

Планируются поставки Су-35 в Индонезию. В ноябре 2015 правительство Индонезии утвердило закупку 12 многофункциональных истребителей Су-35.

В 2020 подписан договор на поставку 24 многофункциональных истребителей Су-35 в Китай. В 2020 году планируется передать первые 4 машины.

Описание самолёта Су 37

Компоновка самолёта – это интегральный триплан с малой устойчивостью, включающий в себя переднее расположение горизонтального оперения с традиционной аэродинамической схемой. Увеличенная относительная толщина крыла разрешает разместить в его кессонах большой запас топлива. Новые сплавы из алюминия и лития, большой процент применения композитных материалов делают конструкцию планера прочной и лёгкой.

Су 37 зимняя маскировка

В каждой консоли ПГО установлен гидравлический привод с электрическим управлением, отклоняющий дифференциально стабилизатор на заданный ЭДУ угол в пределах от + 10 до – 50 градусов. ПГО не только улучшает устойчивость и управляемость на больших углах атаки, что дало возможность избавиться от тряски, но и способно сместить аэродинамический фокус самолёта к передним значениям для придания машине статической неустойчивости для повышения безопасности полёта в условиях большой турбулентности на малых высотах.

Запас топлива увеличили, разместив дополнительные баки в килях, соответственно возрос взлётный вес машины и конструкторы упрочнили шасси, сделав более мощные основные стойки и установив на переднюю опору два колеса. Самолёт оснастили убирающейся штангой дозаправки в воздухе, увеличили запас кислорода, установили контейнер с запасом пищи и воды, разместили оборудование для утилизации отходов – сделали всё, чтобы машина была пригодна к полётам на дальние расстояния.

Силовая установка из двух двигателей АЛ-31ФП имеет цифровую электронную систему управления по тангажу, совмещённую со всей системой управления самолётом. По тангажу и рысканию машина контролируется через систему управления вектором тяги отдельно от каждого двигателя.

Цифровая электродистанционая система управления самолётом поддерживает отклонение всех рулевых поверхностей и вектора тяги, контролируя автоматически выдерживание всех перегрузок и полётного режима.

В кабине пилотов установлены четыре жидкокристаллических дисплея, выдающих всю информацию о полёте и навигационной обстановке на свои экраны и широкоугольный коллиматорный экран на лобовом стекле. Новая машина управляется боковой ручкой с малым ходом и тензометрическим рычагом управления двигателя.

Бортовое радиолокационное оборудование самолёта с фазированной решёткой и РЛС заднего обзора позволяет обнаружить противника на дальности до 100 км, вести сразу 15 целей и управлять одновременно шестью ракетами класса «воздух – воздух». Элементы искусственного интеллекта, входящие в комплекс БРЭО обеспечивают попадание в цель независимо от её размера. Подключение БРЛС и оптико-локационного оборудования к нашлемному прицелу пилота дали новые возможности ведения воздушного боя.

су 37 фото

Критика и перспективы российского истребителя

Критики аргументируют недостатки самолета в основном тем, что Индия отказалась от совместного проекта FGFA. В качестве причин указывалось то, что малозаметность машины не соответствует заявленной, кроме того, авионика, радары и датчики не соответствуют истребителям пятого поколения. Проект было решено отложить до того момента, когда самолет будет доработан и поступит на вооружение армии РФ.

В 2020 году издание The National Interest назвало одной из серьезным проблем истребителя — двигатель “Изделие 30”. Основная претензия к нему заключалась в плохой надежности и низком контроле качества при изготовлении. Насколько эта информация соответствует действительности, и изменился ли контроль качества с поступлением самолета в серийное производство, сказать сложно.

Так как самолет разрабатывался очень долго, к тому моменту, когда он начал поступать на вооружение, США уже начали работать над истребителем шестого поколения. Однако в России тоже ведутся работы над технологиями шестого поколения. Скорее всего их будут интегрировать в истребитель Су 57, а не создавать новый самолет.

Истребитель Су-57 показал высокую эффективность в ходе реальных боевых действий

Несмотря на всю эту критику, самолет в целом имеет неплохой потенциал. Вполне возможно, что некоторые его недостатки уже устранены. Следует отметить, что истребитель уже показал высокую эффективность в ходе реальных боевых действий. В частности, в Сирии было отработано взаимодействие Су-57 и Су-35 за счет формирования единого информационного пространства всей воздушной группировки. Это так называемый «сетецентрический» принцип, который также заложен в танк «Армата». который в настоящее время закладывается лишь в истребители шестого поколения.

Также самолет показал отличную эффективность в плане выполнения боевых задач. К примеру, высокоточные ракеты большой дальности позволяют самолету поражать цели, не заходя в зону действия ПВО.

Однако существует еще одна проблема. Она заключается в том, что вся электроника машины работает на базе процессоров “Эльбрус”, которые производились в Тайване. Теперь же они оказались под санкциями. В результате дальнейшее производство самолетов может оказаться под угрозой, как и другой высокотехнологичной продукции.

Описание конструкции истребителя

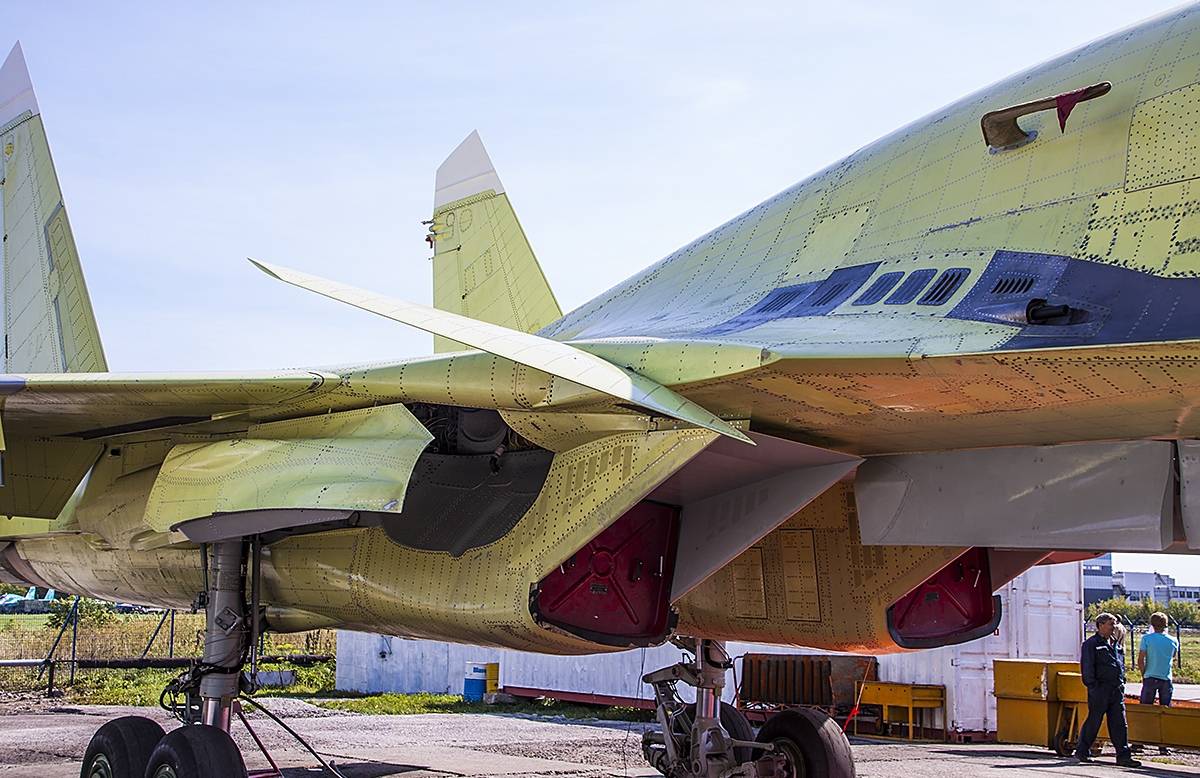

Переднее поворотное горизонтальное оперение – основное внешнее отличие самолетов Су-27М и Су-37 от базовой модели

Аэродинамическая схема самолета Су-37 – интегральная. Это значит, что подъемную силу создаёт вся нижняя поверхность самолета — как консоли крыла, так и фюзеляж. Основное отличие от Су-27 – наличие переднего поворотного горизонтального оперения (ПГО). Такой вариант называют иногда продольным трипланом – крыло, ПГО и стабилизаторы составляют единую линию.

Имеется и ряд других отличий планера от базовой модели:

  1. Диаметр и объем носовой части истребителя увеличены. Это позволило оснастить машину более мощной радиолокационной станцией;
  2. Выросла относительная толщина крыла, что, в частности, дало возможность увеличить запас топлива на борту;
  3. Изменена конструкция килей. Их частью стали дополнительные баки-кессоны, сделанные из углепластика.

Если Су-27 имел аналоговую электродистанционную систему управления, то на Су-37 она полностью цифровая. В кабине истребителя установлены четыре многофункциональных индикатора с цветными жидкокристаллическими экранами. Кроме того, имеется универсальный широкоугольный индикатор на лобовом стекле. Управление истребителем осуществляется при помощи расположенного на правой консоли джойстика, заменившего традиционную «ручку».  В этом отношении самолет отличается не только от базовой модели, но и от Су-27М.

«Промежуточный» вариант кабины Су-37. Впоследствии в центре были установлены еще два МФИ. На переднем плане – ручки катапульты

В состав целевого оборудования включены станции радиотехнической и инфракрасной разведки, а также средства активного подавления радаров противника и постановки помех в оптическом диапазоне. Кроме того, самолет мог использовать для ведения переговоров в воздухе не только радиостанции, но и спутниковую связь.

Силовая установка истребителя – это два турбореактивных двухконтурных двигателя АЛ-31ФП, каждый из которых развивает на форсаже тягу в 12 500 кгс, что соответствует характеристикам АЛ-31Ф (устанавливался на «базовом» Су-27). Основная «изюминка» модификации ФП – это управляемый вектор тяги, который может отклоняться в вертикальной плоскости в диапазоне от -15 до +15 градусов. Впоследствии такими двигателям оборудовались тяжелые истребители Су-30.

Вооружение истребителя

Боевые возможности Су-37, получившего неофициальное название «Терминатор», во многом определяются его бортовым оборудованием. Истребитель оснащался радиолокационной станцией, способной обнаруживать самолеты противника на расстоянии до 400 километров, а наземные цели – на дистанции в 200 километров. Имеется особая система защиты от помех. Кроме того, заметно улучшены характеристики оптико-электронного локатора, сопряженного с тепловизором, увеличена дальность обнаружения и сопровождения целей, в том числе и в задней полусфере.

Ракета «воздух-воздух» средней дальности — РВВ-АЕ — «главный калибр» истребителя Су-37. Поражает не только самолеты, но и ракеты «воздух-воздух», выпущенные противником

В целом бортовое оборудование позволяло одновременно «держать на прицеле» до 15 самолетов противника и одновременно атаковать ракетами как минимум шесть из них. Программный комплекс способен переходить в автоматический режим работы, самостоятельно обнаруживая и идентифицируя цели. На самые опасные из них наводятся ракеты, а решение о запуске принимает пилот.

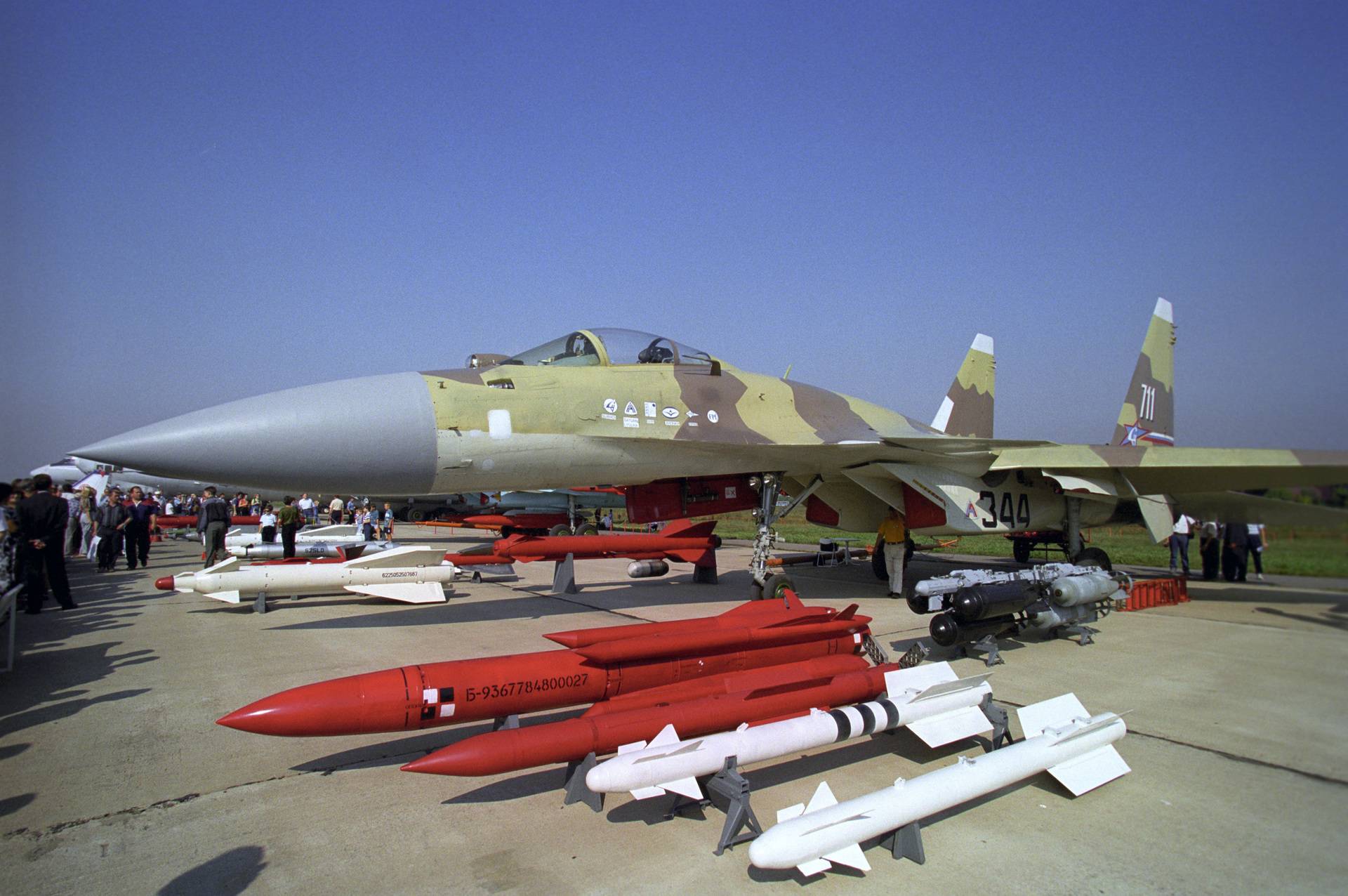

В состав вооружения могли входить следующие виды авиационных средств поражения:

  1. Ракеты «воздух-воздух» увеличенной дальности Р-27РЭ и Р-27ТЭ. Способны поражать воздушные цели на дистанции до 130 км;
  2. Ракеты «воздух-воздух» средней дальности Р-77 (РВВ-АЕ). Могут поражать высокоманевренные цели на расстоянии в 80 км (поздние модификации – до 110 км);
  3. Всеракурсные ракеты «воздух-воздух» малой дальности Р-73 (РВВ-МД). Могут запускаться в заднюю полусферу. Дистанция полета – 20 км (поздние модификации – до 40 км);
  4. Противорадиолокационные ракеты Х-31 и Х-58;
  5. Противокорабельные ракеты Х-31А и Х-35;
  6. Аэробаллистические ракеты Х-15;
  7. Ракеты «воздух-поверхность» Х-25, Х-29 и Х-59;
  8. Свободнопадающие и корректируемые авиабомбы и бомбовые кассеты калибром до 1 500 кг;
  9. Неуправляемые ракеты различных моделей.

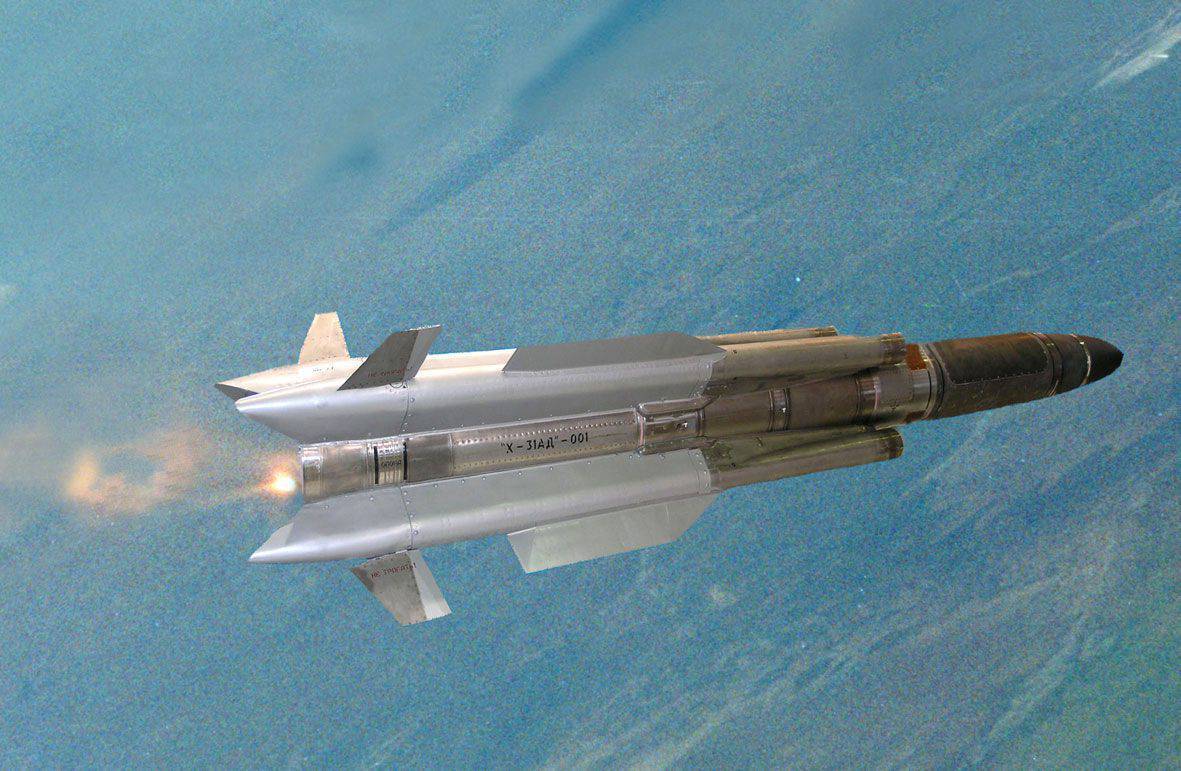

Ракета Х-31 «Криптон». Выпускается в противорадарном и противокорабельном вариантах. Су-37 был способен применять обе модификации

Вместо ракет или бомб на подвеску можно было поставить контейнер со специализированным дополнительным оборудованием, например, станцию радиоэлектронной борьбы или прицельный комплекс. Программное обеспечение допускало использование в том числе и иностранных электронных устройств.

Авиаторы и их друзья

15 мая 1930 года Эллен Черч стала первой стюардессой авиакомпании Boeing Air Transport (BAT) на рейсе из Окленда, штат Калифорния, в Чикаго, штат Иллинойс.

Будучи дипломированной медсестрой и имеющая лицензию пилота (!), Мисс Черч обратилась к Стиву Симпсону из (позже — «Юнайтед Эйрлайнс») с просьбой взять ее на работу пилотом. Симпсон отказал ей.

Когда ее просьба была отклонена, она предложила авиакомпании нанять медсестер на борту самолетов BAT для ухода за пассажирами.

Она была взята на работу, чтобы нанять и обучить еще семь женщин в качестве стюардесс. Из-за размера кабины и ограничений по весу этих ранних авиалайнеров они были ограничены высотой 5 футов, 4 дюйма (1,63 метра) и максимальным весом 115 фунтов (52,2 килограмма). Они должны были быть дипломированными медсестрами и не старше 25 лет. Их зарплата составляла $ 125 в месяц (примерно $1755 сейчас).

Мисс Эллен Э. Черч приветствует пассажира на самолете Boeing Air Transport Model 80, трехмоторном биплане, способном перевозить до 12 пассажиров.

Мисс Черч работала на авиа около 18 месяцев, пока не пострадала в автомобильной катастрофе. После выздоровления вернулась к своей карьере медсестры.

Эллен Эвалин Черч (Ellen Evalyn Church) родилась в Креско, штат Айова, 22 сентября 1904 года. Она была второй из двух детей Гая Черча, фермера, и Изабеллы Черч, иммигрантки из Шотландии. После окончания средней школы Креско Мисс Черч изучала cестринское дело в Висконсинском университете. Она также брала уроки пилотирования и стала лицензированным пилотом самолета.

Дипломированная медсестра Эллен Черч

Получив квалификацию дипломированной медсестры, мисс Черч отправилась в Сан-Франциско, где работала в больнице French Hospital. Именно там она впервые встретила мистера Симпсона.

После несчастного случая в 1932 году Эллен Черч вернулась в Висконсинский университет и получила степень бакалавра в области сестринского дела. К 1936 году она стала заведующей педиатрией в больнице округа Милуоки в Милуоки, штат Висконсин. К 1940 году она была главным медсестрой в больнице.

В мае 1940 года Мисс Черч была представлена в серии фотографий, сравнивающих ее униформу стюардессы Boeing Air Transport 1930 года с «современной» стюардессой United Air Lines. На фотографиях был изображен тогда новый авиалайнер Douglas DC-3.

Эллен Черч, справа, вместе со стюардессой United AirLines перед Douglas DC-3 в Чикаго, 14 мая 1940 года

Эллен Черч поступила на военную службу в армию Соединенных Штатов 5 декабря 1942 года в Луисвилле, штат Кентукки, где располагалась школа воздушной эвакуации ВВС США. Она прошла подготовку в качестве авиационной медсестры и была назначена лейтенантом корпуса медсестер Военно-Воздушных Сил армии Соединенных Штатов. Она также отвечала за подготовку медсестер.

Лейтенант Черч была направлена в Северную Африку 8 февраля 1943 года, заботясь о солдатах, эвакуированных по воздуху из Северной Африки и Средиземноморья. Она служила в боевых зонах Туниса, Сицилии, Италии, во время вторжения в Нормандию и Рейнскую область. Ей было присвоено звание капитана.

Эллен Черч вернулась в Соединенные Штаты, прилетев на борту военного транспорта в аэропорт Ла-Гуардиа, Нью-Йорк 10 сентября 1944 года. Демобилизовалась 18 июня 1946 года.

Капитан Эллен Э. Черч, Корпус Медсестер, Военно-Воздушные Силы Армии США.

За свою военную службу капитан Черч была награждена Воздушной медалью, медалью Европейской, африканской и ближневосточной кампании с семью звездами кампании и медалью Победы во Второй мировой войне.

Вернувшись к своей гражданской карьере, Мисс Черч стала администратором больницы Юнион-Хоспитал, Терре-Хот, штат Индиана.

Мисс Черч вышла замуж за Леонарда Бриггса Маршалла, президента банка, в Индианаполисе, штат Индиана, 11 сентября 1964 года.

Во время верховой прогулки 27 августа 1965 года Эллен Черч Маршалл упала и получила тяжелую черепно-мозговую травму. Ее отвезли в больницу Юнион, где она скончалась примерно через шесть часов. Похоронена на кладбище Хайленд-Лоун, Терре-Хот, штат Индиана.

В ее честь назван аэропорт Эллен Черч Филд (FAA Location identifier CJJ) в 1 миле к юго-западу от ее родного города Креско, штат Айова.

Первые восемь стюардесс авиакомпании, слева направо: Джесси Картер, Корнелия Питерман, Эллен Черч, Инес Келлер, Элва Джонсон, Маргарет Арнотт, Эллис Кроуфорд и Харриет Фрай. Лайнер модели Боинг 80А.

Брайан Р. Своупс

Ответный ход

Планы вновь высадиться на Луну в американской космонавтике существовали еще до того, как китайцы начали показывать серьезные успехи. Повторная посадка, после шести удачных полетов миссии «Аполлон», предполагалась в масштабной программе «Созвездие» (Constellation, 2004–2010), отмененной президентом Бараком Обамой.

Именно тогда, в 2005 году стартовала разработка пилотируемого космического корабля «Орион», главной задачей которого была именно доставка астронавтов на Луну и другие миссии в дальнем космосе. В то же время началось проектирование сверхтяжелой ракеты «Арес-5», специально для новой лунной миссии. Впоследствии, после закрытия «Созвездия», этот проект трансформировался в перспективную сверхтяжелую программу Space Launch System (SLS).

Разработка космического корабля «Орион» / Фото: Global Look Press/NASA

После прихода в Белый дом Дональда Трампа планы NASA поменялись в очередной раз

Основное внимание перешло к строительству лунной орбитальной станции. Предполагалось, что она станет своеобразным форпостом человечества перед началом покорения дальнего космоса

Создание станции шло своим чередом, постепенно меняясь и уточняясь, но в 2020 году США анонсировали новую дату прилунения. Согласно заявлению Майкла Пенса, посадка на Луну запланирована на 2024 год, на четыре года раньше китайцев.

NASA пришлось подвинуть программу лунной орбитальной станции. Изначально считалось, что высаживаться на Луну астронавты будут с нее, но затем всё снова переиграли. NASA чрезвычайно не хотело один в один повторять миссию «Аполлон», а потому предлагало более сложные варианты: высадка на Луну с недостроенной лунной орбитальной станции, затем стыковка с посадочным модулем на орбите.

Но необходимость успеть к назначенному сроку поставила крест на этих идеях. В ситуации глобальной нехватки времени современный вариант лунной миссии выглядит как полет астронавтов на космическом корабле «Орион», с прикрепленным к нему посадочным модулем, точно так же как и в миссии «Аполлон».

https://iz.ru/video/embed/895430

Малозаметность, РЭБ, РЛС

Ключевым свойством истребителя пятого поколения является невидимость для радаров, или, если точнее – малозаметность. Абсолютной невидимости пока никому достичь не удалось, а вот существенно снизить её безусловно. Малозаметность обеспечивается целым комплексом мер. Прежде всего – это форма планера, которая позволяет максимально рассеивать излучение радаров, а также радиопоглощающее покрытие. В этом отношении Су 57 находится на передовых рубежах, примерно соответствуя показателям F-22 и однозначно превосходя F-35. Однако реальная малозаметность на российском истребителе обеспечивается во многом за счет комплекса РЭБ «Гималаи», заметно опережающая лучшие американские аналоги. Таким же превосходством обладает и РЛС «Белка», установленная на самолете и способная обнаруживать противника как в сантиметровом, так и в дециметровом диапазоне, обеспечивая всеракурсный обзор. Локаторы дицеметрового диапазона, хотя и уступают в точности системам сантиметрового диапазона, но сводят на нет “невидимость” американских стелс-истребителей. Важнейшим средством обнаружения противника является является электронно-оптическая система «Атолл», позволяющая контролировать воздушное пространство в видимом диапазоне. Подобной системы на американских истребителях нет

Важно заметить, что дальность обнаружения у РЛС “Белка” существенно превосходит подобные показатели машин потенциального противника

Учитывая суммарные возможности средств радиоэлектронного обнаружения и подавления в комплексе со сверхманевренностью и самым передовым вооружением, у истребителя Су 57 нет равных.

Следует заметить, что приводимые здесь характеристики являются приблизительными, взятыми из открытых источников, так как точные данные естественно не раскрываются.

Описание конструкции истребителя

Переднее поворотное горизонтальное оперение – основное внешнее отличие самолетов Су-27М и Су-37 от базовой модели

Аэродинамическая схема самолета Су-37 – интегральная. Это значит, что подъемную силу создаёт вся нижняя поверхность самолета — как консоли крыла, так и фюзеляж. Основное отличие от Су-27 – наличие переднего поворотного горизонтального оперения (ПГО). Такой вариант называют иногда продольным трипланом – крыло, ПГО и стабилизаторы составляют единую линию.

Имеется и ряд других отличий планера от базовой модели:

  1. Диаметр и объем носовой части истребителя увеличены. Это позволило оснастить машину более мощной радиолокационной станцией;
  2. Выросла относительная толщина крыла, что, в частности, дало возможность увеличить запас топлива на борту;
  3. Изменена конструкция килей. Их частью стали дополнительные баки-кессоны, сделанные из углепластика.

Если Су-27 имел аналоговую электродистанционную систему управления, то на Су-37 она полностью цифровая. В кабине истребителя установлены четыре многофункциональных индикатора с цветными жидкокристаллическими экранами. Кроме того, имеется универсальный широкоугольный индикатор на лобовом стекле. Управление истребителем осуществляется при помощи расположенного на правой консоли джойстика, заменившего традиционную «ручку». В этом отношении самолет отличается не только от базовой модели, но и от Су-27М.

«Промежуточный» вариант кабины Су-37. Впоследствии в центре были установлены еще два МФИ. На переднем плане – ручки катапульты

В состав целевого оборудования включены станции радиотехнической и инфракрасной разведки, а также средства активного подавления радаров противника и постановки помех в оптическом диапазоне. Кроме того, самолет мог использовать для ведения переговоров в воздухе не только радиостанции, но и спутниковую связь.

Силовая установка истребителя – это два турбореактивных двухконтурных двигателя АЛ-31ФП, каждый из которых развивает на форсаже тягу в 12 500 кгс, что соответствует характеристикам АЛ-31Ф (устанавливался на «базовом» Су-27). Основная «изюминка» модификации ФП – это управляемый вектор тяги, который может отклоняться в вертикальной плоскости в диапазоне от -15 до +15 градусов. Впоследствии такими двигателям оборудовались тяжелые истребители Су-30.

Вооружение истребителя

Боевые возможности Су-37, получившего неофициальное название «Терминатор», во многом определяются его бортовым оборудованием. Истребитель оснащался радиолокационной станцией, способной обнаруживать самолеты противника на расстоянии до 400 километров, а наземные цели – на дистанции в 200 километров. Имеется особая система защиты от помех. Кроме того, заметно улучшены характеристики оптико-электронного локатора, сопряженного с тепловизором, увеличена дальность обнаружения и сопровождения целей, в том числе и в задней полусфере.

Ракета «воздух-воздух» средней дальности — РВВ-АЕ — «главный калибр» истребителя Су-37. Поражает не только самолеты, но и ракеты «воздух-воздух», выпущенные противником

В целом бортовое оборудование позволяло одновременно «держать на прицеле» до 15 самолетов противника и одновременно атаковать ракетами как минимум шесть из них. Программный комплекс способен переходить в автоматический режим работы, самостоятельно обнаруживая и идентифицируя цели. На самые опасные из них наводятся ракеты, а решение о запуске принимает пилот.

В состав вооружения могли входить следующие виды авиационных средств поражения:

  1. Ракеты «воздух-воздух» увеличенной дальности Р-27РЭ и Р-27ТЭ. Способны поражать воздушные цели на дистанции до 130 км;
  2. Ракеты «воздух-воздух» средней дальности Р-77 (РВВ-АЕ). Могут поражать высокоманевренные цели на расстоянии в 80 км (поздние модификации – до 110 км);
  3. Всеракурсные ракеты «воздух-воздух» малой дальности Р-73 (РВВ-МД). Могут запускаться в заднюю полусферу. Дистанция полета – 20 км (поздние модификации – до 40 км);
  4. Противорадиолокационные ракеты Х-31 и Х-58;
  5. Противокорабельные ракеты Х-31А и Х-35;
  6. Аэробаллистические ракеты Х-15;
  7. Ракеты «воздух-поверхность» Х-25, Х-29 и Х-59;
  8. Свободнопадающие и корректируемые авиабомбы и бомбовые кассеты калибром до 1 500 кг;
  9. Неуправляемые ракеты различных моделей.

Ракета Х-31 «Криптон». Выпускается в противорадарном и противокорабельном вариантах. Су-37 был способен применять обе модификации

Вместо ракет или бомб на подвеску можно было поставить контейнер со специализированным дополнительным оборудованием, например, станцию радиоэлектронной борьбы или прицельный комплекс. Программное обеспечение допускало использование в том числе и иностранных электронных устройств.

След в истории

Самолет Су-37 просуществовал не так долго, но оставил крайне яркий след в умах. И до сих пор мало кто задается вопросом – а что, собственно, это за самолет? Опередивший свое время суперистребитель — или демонстратор технологий, эффектный, но непригодный и неприспособленный для повседневной эксплуатации? Факт: «Терминатор» продемонстрировал уникальные маневренные качества, на нем впервые были продемонстрированы новые маневры.

Но по сей день остается спорным вопрос о реальной пользе впечатляющих пилотажных фигур, выполненных на Су-37

«Терминатор» неизменно привлекал внимание на выставках –но на его закупку, вопреки радужным прогнозам, никто не решился

Эксплуатация «Терминатора» показала, что истребителю с УВТ для достижения необходимых маневренных характеристик не требуется утяжеляющее планер переднее горизонтальное оперение – нынешние самолеты КБ Сухого не имеют ПГО.

Значит, в качестве экспериментального образца «тридцать седьмой» был успешен и позволил накопить опыт, необходимый для работы над серийными истребителями. Показательно и то, что не предпринималось никаких попыток построить второй экземпляр Су-37.

Почему же «летающую лабораторию» рекламировали, как готовый к серийному производству самолет? Вероятно, разгадка в том, что России в те годы было жизненно необходимо продемонстрировать, что ее авиационная промышленность в состоянии создавать по-настоящему передовую технику. А когда новейшие достижения демонстрирует боевой самолет, близкий по конструкции к серийному – это впечатляет сильнее, чем опытный образец, явно не имеющий другого применения.
