ШВАК – скорострельная пила советских истребителей

Применение в бою

Б-20 – достаточно легкая пушка с хорошей мощностью, что позволяет истребителям, на которых она установлена, не только с легкостью сбивать самолеты, но и вступать в виражные бои, если на истребитель поставить зажигательно-трассирующие снаряды, то можно смело идти на бомбардировщики и сбивать их. Используя Б-20 для оборонительной цели на бомбардировщиках, можно спокойно зажимать (стрелять длиной очередью) по подсевшим на хвост (и не только) самолетам. Так же пушка хорошо справляется с мало бронированными наземными единицами, можно легко уничтожить бронеавтомобиль или ПВО.

Достоинства и недостатки

Достоинства:

  • Малая отдача.
  • Хорошая кучность стрельбы.
  • Хорошая мощность.
  • Достаточно медленно перегревается.
  • Широкий выбор лент позволяет угодить почти каждому лётчику.
  • Не требуется исследование снарядов для максимальной эффективности.

Недостатки:

  • Малый боекомплект.
  • Требует умение использования (новичку достаточно трудно будет использовать пушку с малым БК).
  • Малый вес патрона не позволяет сбивать самолеты на дальних расстояниях.

Боевое применение

Своё основное применение практически все выпущенные авиапушки нашли на истребителях. Впервые 20 мм ШВАК установили на И-16, экспериментальный образец, сегодня известный как тип 12. Эта попытка была неудачной из-за размещения.

В дальнейшем их устанавливали в консоли И-16 тип 17 и тип 28. Эти модификации самолётов высоко ценились летчиками. Достаточно сказать, что именно на таком И-16 ас Краснознамённого Северного флота Сафонов Б.Ф. одержал несколько побед.

Синхронные варианты нашли себе применение на Ла-5 и Ла-7, кроме этого их устанавливали на МиГ-3 34 серии. Турельные варианты пушек предназначались для вооружения тяжёлых бомбардировщиков, в первую очередь это были установки Пе-8(ТБ-7), впоследствии авиапушки ставили и на Ер-2.

Крыльевые пушки ставили на Ил-2, но ввиду не совсем удачного их размещения частыми были заклинивания, впоследствии ШВАК заменили на более мощные ВЯ-23.

Интересная история произошла в 1942 году. Пришедшие по ленд-лизу «Харрикейны» отличались большим весом, вялыми разгонными характеристика и «мощным» вооружение из 8, а то и 12 пулемётов Виккерс винтовочного калибра, установленных в крылья.

Для того чтобы их нормально использовать было принято решение перевооружить их, для этого в плоскости самолётов установили пару ШВАК и ШКАС, под крылом смонтировали РОФС-82, в таком виде «Харрикейны» неплохо показали себя как эрзац-штурмовики.

Использование автоматической пушки в танках себя не оправдало, ШВАК, получившую название ТНШ устанавливали в танки Т-60, но слабые снаряды и плохая баллистика поставили крест на этой затее. В дальнейшем лёгкие танки вооружали 45 мм пушкой 20К, как более приемлемой для борьбы с техникой и пехотой противника.

Эффективность и боевое применение: оценка истребителя

Як-1 вступил в бой с самого первого дня войны. В начале конфликта этот самолет был лучшим истребителем, которым располагала Красная армия.

Одной из главных проблем с Як-1 – также как и со многими другими самолетами советских ВВС – была его слабая освоенность личным составом. Это была новая машина, которая начала появляться в строевых частях всего лишь за несколько месяцев до начала войны. Переучиваться на новый истребитель летчикам пришлось уже во время боевых действий.

Следует отметить, что Як-1 был очень «дружелюбен» к пилоту, прост в управлении, с ним не возникало проблем во время взлета и посадки. После очень строгого и сложного в пилотировании И-16 летать на Як-1 было просто удовольствием. В заключение, которое написали о новой машине летчики-испытатели, было означено, что он «доступен летчику с квалификацией ниже среднего». Однако одно дело просто поднять самолет и посадить его, и совсем другое – противостоять на нем в воздухе немецким пилотам на Bf-109, который по праву называют одним из лучших истребителей Второй мировой.

Проблемой было не только отставание в основных летно-технических характеристиках, но и большое количество «детских» болезней, которые были присущи истребителям Як-1 первых серий. Спешка при введении машины в производство не прошла бесследно. Вот основной список технических проблем, которые были характерны для Як-1:

  • Частый перегрев масла и воды при работе силовой установки на номинальной мощности. Выбрызгивание масла через некачественные уплотнения в двигателе. В полете маслом мог быть заляпан весь фюзеляж истребителя, вплоть до его хвоста. Но самой большой проблемой было попадание масла на фонарь кабины, вследствие чего летчик просто ничего не видел. Об этой «особенности» Яка рассказывают практически все летчики, воевавшие на нем.
  • Топливо из разных баков вырабатывалось неравномерно.
  • Пневмосистема самолета часто давала утечки.
  • Нередки были перекосы и заклинивания патронных лент пулеметов.
  • Вибрация приводила к самовыворачиванию шурупов корпуса.

Следует сказать несколько слов о проблемах с маслосистемой истребителя. Утечки масла приводили не только к заляпыванию корпуса машины, но и ухудшало работу системы охлаждения мотора. Поэтому пилоту приходилось периодически сбавлять газ и охлаждать двигатель, в реальном бою подобный недостаток самолета мог стоить пилоту жизни. Также следует отметить, что в начале войны Як-1 не имел рации, ее стали устанавливать только в 1942 году.

Постепенно истребитель избавился от большинства своих недостатков, однако, сколько пилотов поплатилось жизнью за решение принять на вооружение недоработанную машину, сказать не может никто.

Если говорить честно, то на протяжении практически всей войны Як-1 уступал своему основному оппоненту Ме-109. Немецкие конструкторы также не сидели сложа руки, «мессеры» постоянно модернизировались и улучшались. Правда, поздние модификации Ме-109 имели значительную массу и уже не могли соперничать с Як-1 в плане маневренности.

Есть и еще один момент: в масштабах таких гигантских конфликтов, каким была Второя мировая, характеристики отдельного самолета (как и другого образца боевой техники) – это не самое главное

Важно уметь быстро восполнять потери в технике и личном составе. В этом отношении СССР переиграл Германии вчистую

Намного выгоднее иметь сотню средних летчиков, чем десяток асов, и дешевый, простой истребитель Як-1 с немного худшими характеристиками, чем дорогой и ресурсоемкий Ме-109. К преимуществам истребителя Як-1 можно смело отнести следующее:

  • низкая стоимость и простота в производстве;
  • полное соответствие конструкции истребителя технологической базе, имеющейся на тот момент в СССР;
  • приемлемые летно-технические характеристики самолета;
  • простота в пилотировании и доступность для пилотов военного времени, которых обучали по ускоренной программе;
  • значительный модернизационный ресурс;
  • неприхотливость в обслуживании и высокая ремонтопригодность;
  • широкая колея шасси, что делало возможным использования аэродромов с грунтовым покрытием.

Исходя из всего вышеперечисленного, не удивительно, что Як-1 стал одним из самых массовых истребителей Второй мировой войны.

Оценки[ | ]

Пулемёт ШВАК оказался довольно эффективным оружием благодаря своей надёжности, унаследованной от ШКАСа, и крупному калибру. Патрон 12,7×108R показал отличную бронепробиваемость и эффективное зажигательное действие. Однако эффективность разрывных пуль была признана недостаточной, что и привело к созданию 20-миллиметровой пушки ШВАК. Сама конструкция пулемёта также не была лишена недостатков. Чрезвычайно большая сложность устройства отдельных узлов, особенно механизма питания и экстракции стреляной гильзы, создавала проблемы при обслуживании. Этот же факт усложнил его производство. Особенно велика была трудоёмкость изготовления механизма питания и ствольной коробки. В случае неполадок доступ к механизмам был крайне затруднён — в отдельных случаях для устранения задержек в стрельбе требовалась частичная или полная разборка пулемёта, что невозможно сделать в полёте.

Пушка Нудельмана

Наряду с ШВАК в военный период выпускалась более мощная авиационная пушка НС-37 конструкции инженеров Александра Нудельмана и Александра Суранова. Данный образец под калибр 37х198 мм также считается одним из самых удачных авиационных средств поражения Второй мировой войны.

«В сравнении с другими аналогичными орудиями НС-37 обладала лучшими показателями по надёжности, габаритам, весу, скорострельности, была более технологичной. Она имела короткий ход ствола, пружинно-гидравлический накатник, ленточное питание патронами. Механизм подачи работал от специальной пружины, взводившейся при откате ствола», — говорится в материалах корпорации «Ростех».

Пушка устанавливалась в развале блоков мотора на истребителях ЛаГГ-3 и Як-9Т и на крыльях советских штурмовиков, которые с дистанции в пределах 500 м могли уничтожать немецкие бронемашины, танки и артиллерийские системы. Орудие было неприхотливым и порой с одного выстрела разрушало самолёты люфтваффе.

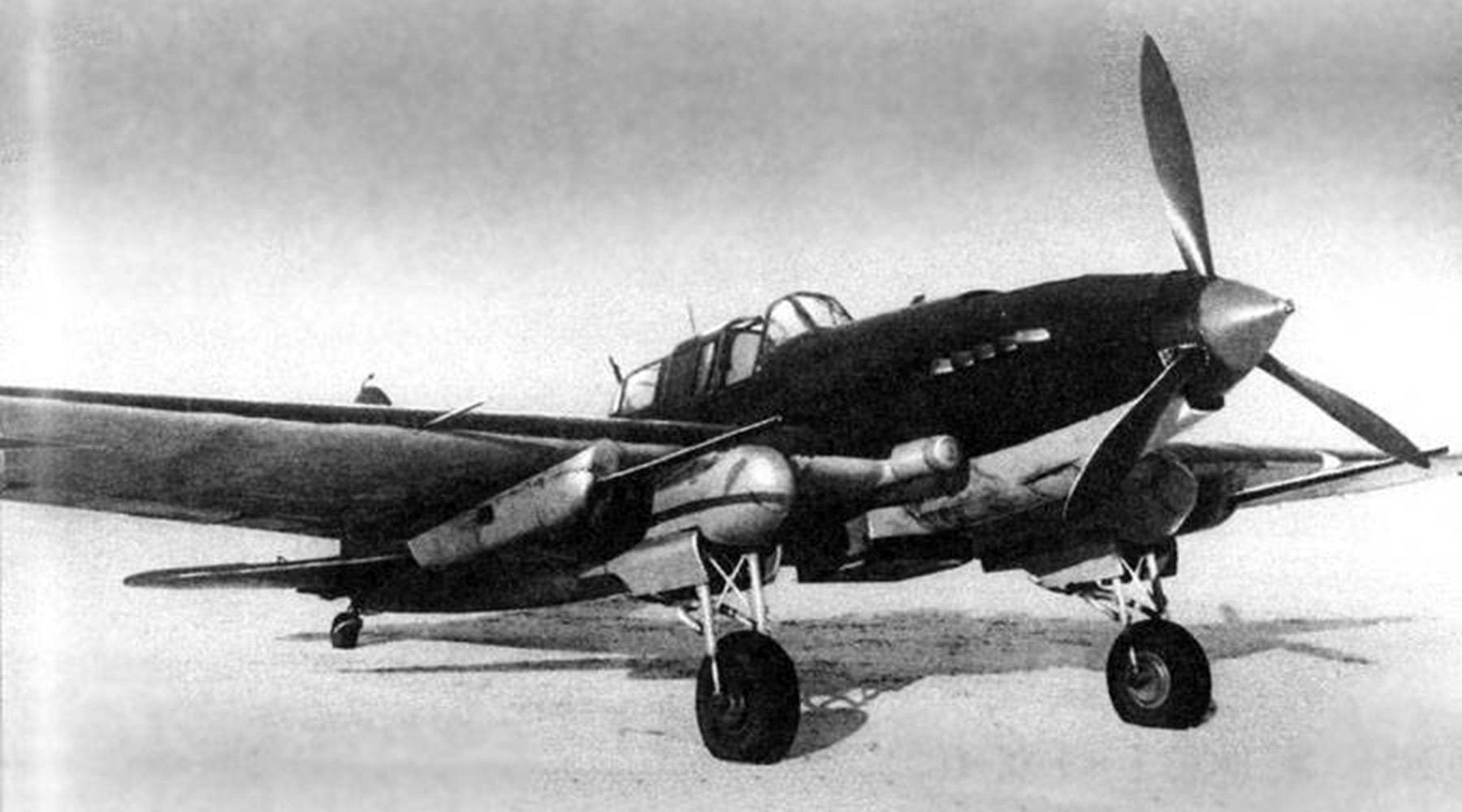

  • Штурмовик Ил-2 с пушкой НС-37

Концепция НС-37 оказалась настолько удачной, что советская промышленность продолжила выпускать пушку и после войны. В 1947 году было изготовлено 518 единиц, в 1948-м — 508, в 1949-м — 1314, в 1950-м — 3043, в 1951-м — 3885, в 1952-м — 4433, в 1953-м — 4600, в 1954-м — 1700.

В 1957 году в СССР развернулось производство усовершенствованного варианта под наименованием НН-37 конструкции Нудельмана—Неменова. Темп стрельбы этой пушки увеличился более чем в 1,5 раза, до 600—700 выстрелов в минуту. Данный образец устанавливался на опытный перехватчик Як-27.

«Например, пулемёты системы Браунинга снимались с ленд-лизовских Hawker Hurricane. Одна из причин — их слабая эффективность. В любом случае итог развития авиационных средств поражения СССР очевиден — поставки ШВАК и других образцов сковали силы люфтваффе и помогли Красной армии одержать уверенные успехи на земле», — подытожил Корнев.

Авиация ШВАК (пушка) — Боекомплект

Крыло немецкого Bf.109 после попаданий 20-мм снарядов ШВАК

Первоначально в боекомплект пушки входили осколочно-зажигательные и бронебойно-зажигательные снаряды. В 20-мм патронах к пушке ШВАК применена латунная гильза цилиндрической формы с закраиной в донной части, выступающей за тело гильзы. Извлечение гильзы после выстрела начиналось при некотором остаточном давлении пороховых газов в канале ствола, когда стенки гильзы были еще прижаты к стенкам патронника. По этой причине часто случались поперечные разрывы гильзы и обрывы закраин. А это в свою очередь приводило к утыканию очередного патрона и к прекращению автоматической стрельбы.

20-мм патроны комплектовали применявшимися в наземной артиллерии высокочувствительным головным взрывателем мгновенного действия непредохранительного типа МГ-3. Но МГ-3 иногда давал преждевременные разрывы снарядов в стволе пушки. В конце 1936 г. МГ-3 был заменен взрывателем МГ-201, который имел более высокие чувствительность и мгновенность действия; вылетающий центробежный предохранитель был изъят. Но все же взрыватель МГ-201 не удовлетворял требованиям по безопасности, так как взводился в канале ствола пушки.

В 1938 г. взрыватель был заменен более чувствительным взрывателем К-6, безотказно срабатывавшем при встрече с перкалевой обшивкой самолетов и отличавшимся большим быстродействием. Взрыватель К-6 имел механизм, обеспечивающий его взведение только после вылета снаряда из ствола пушки, что практически исключало случаи преждевременного разрыва снаряда в стволе пушки.

Несмотря на многочисленную модернизацию снарядов, их действие было достаточно слабо для калибра 20 мм. Сразу после войны в СССР, как и в союзных странах, за счёт усовершенствования технологий, была увеличена степень наполнения 20 мм авиационных снарядов взрывчатым веществом.

Хотя пушка ШВАК обладала некоторыми недостатками, в годы войны развернулось массовое производство этих пушек. Всего было выпущено 100920 пушек. Производство 20-мм пушек ШВАК прекратилось в 1946 г.

Снаряды 20×99 мм R

Советская номенклатура снарядовАмериканская номенклатура снарядовМасса пулиДульная скоростьОписание
ОЗHEI96.0770с головным взрывателем , 2.8 г. взрывчатого вещества + 3.3 г. зажигательного
ОЗТHEI-T96.5770с головным взрывателем , 2.8 g взрывчатого вещества + 3.3 g зажигательного, трассер
ОФHE-Frag.91.0790с головным взрывателем , 6.7 g HE, взрывчатого вещества, с полуготовыми осколками
ОФЗHEI-Frag.91.0790с головным взрывателем, 0.8 г. взрывчатого вещества + 3.8 г. зажигательного, с полуготовыми осколками
БЗAPI-HC96.0750твёрдый стальной сердечник в мягкой оболочке, 2.5 г. зажигательного вещества, в алюминиевой либо бакелитовой баллистической оболочке
БЗAPI-HC99.0750как предыдущий, но с кованым стальным носом
БЗAPI96.0750сплошной стальной снаряд с кованым носом
БЗТAPI-T96.0750как предыдущий, но с трассёром в основной полости
ПУTP96.0770гремучая смесь в взрывчатой оболочке
ПУТTP-T96.5770цельноштампованный пустотелый с реактивной смесью в полости
ШВАК (пулемёт)ШКАС >>>
Авиация по странам Авиамоделизм Авиапочта Авиасалоны Авиасимуляторы Авиационная инфраструктураАвиационная медицина Авиационная метеорология Авиационно-космические системы Авиационные документы Авиационные научные учреждения Авиационные происшествияАвиационные профессии Авиационные работы Авиационные СМИ Авиационные термины Авиационные учебные заведения Авиационный спорт

ШВАК 12.7 мм авиационный пулемёт

ШВАК 12.7 мм авиационный пулемёт (в расшифровке по буквам читается Шпитальный-Владимиров авиационный крупнокалиберный) — первый авиационный пулемёт крупного калибра, спроектированный в СССР к 1931 году советским оружейником С. В. Владимировым. Хотя данный образец авиационного крупнокалиберного вооружения был первой системой принятой на вооружение ВВС СССР под официальным названием 12,7-мм авиационный пулемёт калибра 12.7 мм системы Шпитального и Владимирова, увековечив имена своих создателей, он применялся и на других устройствах, вплоть до тачанок на конной тяге..

Шпитальный Борис Гавриилович История создания пулеметаШВАК стала зарождаться в связи с развитием вооружения для военной авиации в конце 1920-х годов и напрямую связана с временем когда увеличение скорости, дальности полёта самолётов и веса носимой полезной нагрузки, возникла острая необходимость в новом более мощном вооружении. Зимой 1931 года вышло очередное постановление советского правительства о обязательной разработке абсолютно нового авиационного пулемёта, адаптированного под калибр 12,7 мм стандартного патрона 12,7-мм армейского пулемёта ДК (расшифровка Дегтярёв крупнокалиберный).

Семен Владимиров.

Заказанный пулемёт был быстро спроектирован С. В. Владимировым, опытным конструктором пулемётного КБП, находящегося в Туле на принципе устройства 7,62 мм пулемёта ШКАС. Данный опытный пулемёт был представлен государственной комиссии на испытания в начале лета 1932 года, которые показали отличные результаты. В дальнейшем новый образец авиационного вооружения был принят к серийному производству, который был был начат в начале 1935 года.

Принцип действия и особенности конструкции работы автоматики полностью основывались на применении силы энергии пороховых газов выстрела, отводимых из канала ствола через специальное отверстие. Запирание ствола осуществлялось перекосом затвора. В общем, принцип работы, основные детали конструкции, подобны работе автоматики пулемёта ШКАС. Можно сказать это получился его крупнокалиберная версия, учиттывая то, что во время создания ШВАКа Владимиров подверг часть деталей существенной переработке и модернизации.

Питание боеприпасами 12,7-мм пулемёта ШВАК производилось специально модернизированными под него патронами размерами 12,7×108R, отличавшихся от штатных патронов к пулемёту ДК обязательным наличием на гильзе специальной выступающей закраины, что было очень кстати из-за особой системы экстракции патронов из ленты: с помощью специального винтового паза расположенного на ствольной коробке, в который попадали фланцы гильз. Номенклатура патронов и типы пуль у патронов к новому пулемету абсолютно совпадали с боеприпасами с ДК. Обычные пули пробивали с легкостью броню толщиной не менее 20 мм на расстоянии до 350 м, а патроны с пулями бронебойно-зажигательно-трассирующими — били ее на дальности дальности до 300 м и имели очень высокую дальность горения трассера до полутора километров.

После всех испытаний и проверок пулемёт ШВАК выпускался в четырёх вариантах: турельном, крыльевом, синхронном (для ведения огня через винт самолёта) и новом на то время моторном месте, когда стрельба велась внутри оси винта самолётов с одним мотором.<Пулемёт ШВАК оказался очень эффективным видом вооружения благодаря своей исключительной надёжности, унаследованной от от своего старшего брата ШКАСа, и крупному калибру применяемых боеприпасов. Патрон номенклатуры 12,7×108R показал отличную бронепробиваемость и прекрасное зажигательное действие. Стоит признать — эффективность разрывных пуль была признана слабой, что и привело в дальнейшем к созданию 20-миллиметровой пушки ШВАК.

Сама конструкция и сборка пулемёта также не была полностью избавлена от недостатков. Чрезвычайно сильная сложность устройства некоторых узлов, особенно механизма подачи и извлечения стреляной гильзы, создавала серьезные проблемы при обслуживании. Данный факт кроме того, усложнил его производство. .

Особенно заметна была трудоёмкость сборки и изготовления механизма питания и ствольной коробки. В целой серии неполадок доступ к указанным механизмам был практически невозможен — в отдельных, особо сложных случаях, для устранения задержек при ведения огня требовалась разборка пулемёта частичная или полная, которую невозможно сделать во время полёта. Также этот пулемет применялся в наземных боях, он оснащался треногой или мог вести огонь со станка или на колесном ходу, использовался как зенитный пулемет.

Установки

Три самолета Поликарпов И-16 , выпущенные в январе 1939 года, были вооружены винтовой синхронизацией 12,7-мм ШВАК; этой короткой серии было присвоено обозначение И-16 Тип 16. Три истребителя успешно прошли заводские испытания и были доставлены в ВВС для боевых испытаний. На отмененном Яценко И-28 также планировалось использовать 12,7-мм ШВАК в синхронизированной паре, но несколько опытных образцов, которые летали летом 1939 года, сделали это без вооружения, потому что синхронизатор для их двигателя не был разработан.

20-мм ШВАК устанавливался в крыло, в носу или синхронно на истребителях: Поликарпов И-153 П и И-16 , МиГ-3 Микояна-Гуревича , Яковлев Як-1 , Як-3 , Як-7 и Як-9 , ЛаГГ-3 , Лавочкин Ла-5 и Ла-7 , ночной истребитель Петляков Пе-3 и советские доработанные самолеты Hawker Hurricane . Он также устанавливался на крыло бомбардировщика Туполев Ту-2, а некоторые штурмовые варианты бомбардировщика Петляков Пе-2 также имели стационарную опору. Некоторые ранние версии штурмовика Ильюшин Ил-2 также несли его, но на нем был заменен 23-мм штурмовиком Волков-Ярцев ВЯ-23 . Гибкая установка ШВАК использовалась в бомбардировщиках Петляков Пе-8 и Ермолаев Ер-2 .

Вариант танка устанавливался на лёгкие танки Т-38 и Т-60 .

Разработка и производство

12,7х108мм ШВАК

Разработка 12,7-мм ШВАК проводилась в ответ на постановление правительства СССР от 9 февраля 1931 года, предписывающее отечественным производителям производить авиационный пулемет под патрон 12,7 × 108 мм, который был введен за несколько лет до этого для пулемета ДК. . Тульский конструктор С.В. Владимиров ответил на звонок, выпустив в основном увеличенную версию ШКАС со стволом длиной 1246 мм и общей длиной 1726 мм. Первый опытный образец был готов к испытаниям 28 мая 1932 года. Процесс испытаний был довольно затянут, но номинально 12,7-мм ШВАК был принят на вооружение в 1934 году.

Серийное производство официально началось в 1935 году на заводе ИНЗ-2 в Коврове , но вскоре производство сильно отстало от графика, поскольку ствольная коробка ШВАК была довольно сложной в изготовлении. По советским данным, из 410 12,7-мм ШВАК, запланированных к выпуску в 1935 году, только 86 были построены; для версии танка планировалось 40, но в том же году было поставлено только 6. В отчете западной разведки 1952 года указывается, что только «несколько» ШВАК были произведены калибром 12,7 мм.

Еще одна проблема , затрудняя принятие пистолета было то , что 12,7 мм ШВАК кончались не используя 12,7 × 108мм Rimless картридж , используемый DK пулеметом, а, потому что это был адаптация ШКАС механизм, он требует своей собственной окантовкой Корпуса диаметром 12,7 мм. Производство 12,7-мм боеприпасов с закраиной прекратилось в 1939 году, когда было решено, что Березинский УБ предпочтительнее, поскольку он может делиться боеприпасами с ДШК.

Чертеж гильзы ШВАК МГ 12,7х108Р.

20 × 99ммР ШВАК

20-мм ШВАК был разработан где-то между 1935 и 1936 годами, а серийное производство началось в 1936 году. Через несколько месяцев производство версии 12,7 мм было прекращено. Как и его предшественники, 20-мм ШВАК представлял собой газовую пушку с ленточным питанием за счет разрушающихся звеньев боеприпасов.

В зависимости от предполагаемой установки на ШВАК для танкового варианта (общая длина орудия 2122 мм; масса 44,5 кг) была нанесена маркировка «МП», для крыльевого варианта (общая длина 1679 мм; 40 кг) – «КП», ТП »для гибких опор (длина 1726 мм; 42 кг) и« СП »для синхронных установок.

Система питания «птичья клетка» в 20-мм ШВАК была усовершенствованной версией ШКАС. Он мог вмещать 11 патронов и работал еще более плавно. Как и в случае с ШКАС, цель кормовой клетки заключалась в постепенном отсоединении патронов от звена во избежание перекоса ленты. В Бертье – типа регулятора газ имел четыре отверстия (3,5, 4, 4,5 и 6 мм) , позволяя при разных скоростях огня должны быть выбраны. Самым существенным конструктивным отличием от ШКАС было то, что в ШВАК газовый баллон был перемещен под ствол, что придало ему более компактную сборку.

Конец ствола имел резьбу, и эта резьба использовалась для навинчивания взрывозащитной трубы, длина которой зависела от требований к установке:

В отчете западной разведки 1952 года о 20-мм ШВАКе говорилось: «По мощности орудие очень легкое и чрезвычайно компактное» и что оно «имеет дальность действия, сравнимую с нашей , хотя их версия с коротким стволом на 16 фунтов легче. “. Однако на американских заводах он считался «относительно сложным в производстве», потому что он был построен из относительно мягких частей (не подвергавшихся термообработке), которые затем шлифовали. Этот выбор материалов, как предполагалось, был мотивирован желанием позволить деталям «деформироваться и изгибаться задолго до разрушения», обеспечивая более безопасную работу при высокой скорострельности, но имея компромисс в виде более короткого общего срока службы оружия.

Советские архивы указывают на то, что 20-мм ШВАК производился в большом количестве во время Великой Отечественной войны:

  • 1942 г. – 34 601 шт. Произведено
  • 1943 год – 26 499
  • 1944 год – 25 633 человека
  • 1945 г. – 13 433 чел.
  • 1946 г. – 754 г.

После войны ШВАК был вытеснен Березинским Б-20 , который обладал аналогичными характеристиками, но весил значительно меньше.

ШКАС, УБ — авиационные пулеметы

ШКАС, УБ — авиационные пулеметы

Главная особенность сверхпулемета ШКАС выпускавшего 1800 пуль в минуту, — короткий ход всех подвижных частей автоматики, что позволяло уменьшить время каждого цикла экономией десятых, сотых долей секунды. Немалый резерв таился в совмещении ряда операций по заряжанию. Резкого скачка скорострельности конструктор Борис Гаврилович Шпитальный добился оригинальным решением, казалось бы, частных задач — особой конструкцией питания патрона, многожильной возвратной пружины, выдержавшей тысячи циклов сверхскоростной стрельбы… Принципиальной же схемой автоматика ничем не отличалась от других образцов оружия. Она основана на отводе пороховых газов.

Предложив проект своего пулемета, Шпитальный получил полную поддержку Советского правительства. В доработке образца конструктору помог опытный инженер Иринарх Андреевич Комарицкий.

В октябре 1932 года пулемет был принят на вооружение Красной Армии под наименованием «7,62-мм авиационный скорострельный пулемет системы Шпитального — Комарицкого образца 1932 года — ШКАС (Шпитальный — Комарицкий авиационный скорострельный)». Уже к 1936 году ШКАС стал основным образцом стрелкового вооружения советской авиации. «Опытное самолетное строительство и серийное производство, — писал в 1935 году К. Ворошилов, — мы переводим на пулеметы ШКАС, а в 1936 году все самолеты серийного производства будут выпускаться только с этими пулеметами».

Накануне войны, в 1940 году, выпуск ШКАСов достиг 34 233 штук. Еще не сказав своего слова в сражениях Великой Отечественной, пулемет заслужил любовь и уважение авиаторов в небе Халхин-Гола, Испании и Финляндии. А лучшее подтверждение замечательных свойств этого оружия обнаружилось в… имперской канцелярии «третьего рейха», куда в 1945 году ворвались советские солдаты-победители. Под стеклом в течение всей войны хранился ШКАС, который согласно приказу фюрера надлежало держать на виду до тех пор, пока немецкие оружейники не создадут подобный образец для люфтваффе.

В 1939 году под руководством М. Березина был разработан авиационный 12,7-мм пулемет, известный под названием УБ (универсальный Березина). Оружие применяли в турельных, крыльевых и синхронных (стрелявших сквозь диск пропеллера) установках. УБ выгодно отличался от американского пулемета «Кольт-Браунинг» того же калибра: более тяжелая пуля, большая начальная скорость полета пули, скорострельность на 250 выстрелов в минуту выше, а вес на 8 кг меньше.

Калибр 7,62 /мм

Вес оружия 10 кг

Вес пули 9,6,г

Скорострельность 1800 выстр/мин

Начальная скорость пули 825 м/сек

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УБ

Калибр 12,7 мм

Вес оружия 21,5 кг

Вес пули 48 г

Начальная скорость полета пули 860 м/сек

Скорострельность 1000 выстр/мин

История создания

Полигонные испытания пулемёта ШВАК показали, что благодаря большому запасу прочности его калибр может быть увеличен до 20 мм без изменения габаритов подвижной системы путём замены ствола. После чего была разработана 20 мм пушка. Но было не ясно, как она поведёт себя в воздухе, и как её установка отразится на лётно-тактических характеристиках самолёта. Испытания были проведены В. П. Чкаловым на одноместном истребителе И-16 и были признаны успешными. По окончании испытаний, в 1936 была выпущена первая партия 20-мм пушек ШВАК, что положило начало интенсивному развитию этого вида вооружения.

Устройство

152-мм пушка-гаубица Д-20 содержит полуавтоматический вертикальный клиновый затвор, который относится к механическому типу. Несмотря на то что в Д-20 и Д-74 используется одинаковый лафет, в обоих артиллерийских орудиях он имеет разные диаметры передней обоймы и профили веретена тормозного отката. В Д-20 он гидравлический, оснащенный пружинным компрессором. Наполнителем для тормоза стал стеол-М, который также предусмотрен и для гидропневматического накатника. Для крепежа тормозных цилиндров разработаны специальные ствольные обоймы, которые откатываются одновременно с самим стволом.

152-мм пушка-гаубица установлена на сварных коробчатых станинах. При помощи подхоботовых катков осуществляется перекатывание артиллерийского орудия на небольшие дистанции. В качестве основных используются колеса грузовых автомобилей ЯАЗ.
