История создания
Опыт начального периода войны ясно показал, что основная проблема истребителей Як – недостаточная энерговооруженность по сравнению с немецкими истребителя (отношение мощности силовой установки к массе летательного аппарата). Именно по этой причине они проигрывали своим оппонентам Bf-109F и Bf-109G в вертикальном маневре и скороподъемности.
Решить эту проблему можно было двумя способами: уменьшить массу летательного аппарата или же установить на него более мощный двигатель. Повышало скоростные характеристики самолета и улучшение аэродинамических качеств машины. По первому пути пошли при создании истребителя Як-3, он был максимально облегчен за счет уменьшения объемов топливных баков и укороченного крыла. Однако такая модернизация резко уменьшала практическую дальность самолета и время нахождения его в воздухе.
Еще одним эффективным и простым способом облегчения истребителя была максимальная замена в его конструкции всех деревянных элементов на металлические (дюралевые). Однако в начале войны СССР испытывал жесточайший дефицит «крылатого металла». Ситуация начала меняться к лучшему только к концу 1942 года. Что и позволило конструкторам ОКБ Яковлева приступить к созданию нового, более скоростного истребителя.
За его основу был взят серийный самолет Як-7Б, на котором был установлен двигатель М-105ПФ. Конструкторы тщательно проанализировали элементы истребителя на предмет возможного уменьшения веса и улучшения аэродинамических качеств машины. Были заменены деревянные лонжероны крыла на дюралевые. Только это изменение позволило уменьшить общий вес конструкции на 150 кг. Чтобы еще больше облегчить машину с нее был снят один пулемет УБС, а для улучшения обзора из кабины, был понижен гаргрот и установлен новый фонарь.
26 июня 1942 года опытный образец самолета, получивший обозначение Як-7ДИ, впервые поднялся в небо. Результаты испытаний обнадежили конструкторов: новый истребитель превосходил Як-7Б по дальности полета, показывал лучшую маневренность и скороподъемность. Государственные испытания были завершены 5 августа, истребитель приняли на вооружение под наименованием Як-9.
Серийный выпуск Як-9 начали в октябре 1942 года, сначала производство было налажено на новосибирском заводе № 153 (оно шло параллельно с Як-7Б), а позже к выпуску Як-9 приступил и омский завод № 166.
Первый опыт эксплуатации истребителя выявил некоторые недостатки, большинство из которых были связаны с низким качеством изготовления машин. В частности, нередки были случаи отрыва деревянной обшивки крыла от силового каркаса. На фронт были отправлены бригады ремонтников, которые совместно с техническим персоналом строевых частей, устраняли проблемы.
К началу Курского сражения Як-9 стоял на вооружении пяти истребительных авиадивизий, а к концу июля 1943 года к ним добавился 11-й смешанный авиакорпус, в состав которого входили три полка, вооруженные Як-9. Самолет обладал хорошими пилотажными качествами и отличной маневренностью, был легок в управлении. Однако по скоростным характеристикам он проигрывал лучшим немецким истребителям Bf 109G и Fw 190А. Причина была проста – на немецких машинах стояли более мощные двигатели. Еще одним недостатком Як-9 была его недостаточная вооруженность, о чем в своих мемуарах упоминали многие известные летчики.

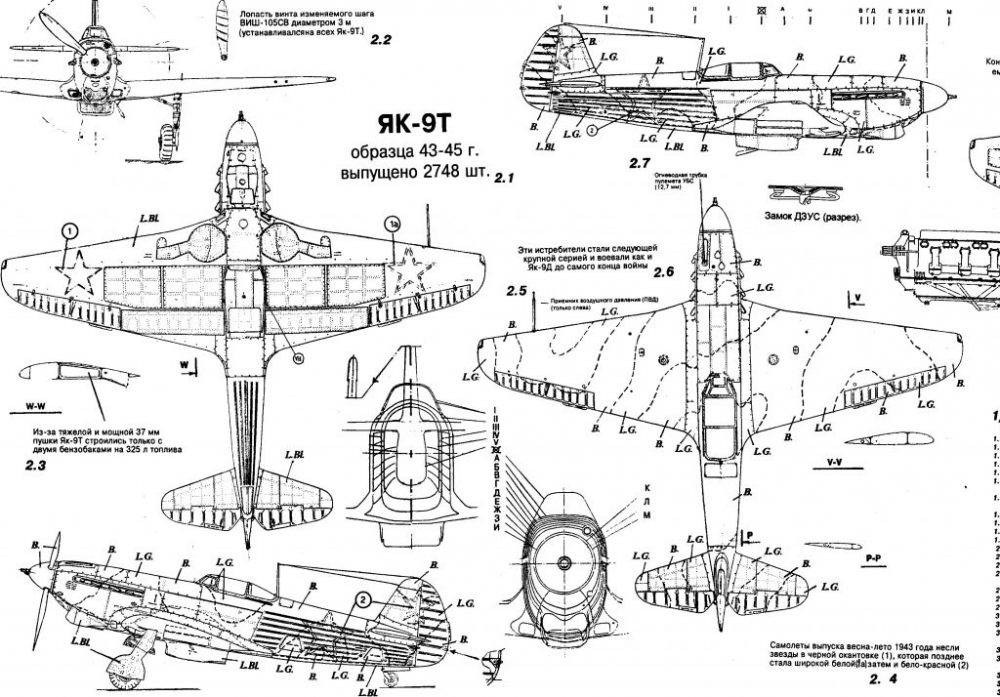

Уже летом 1943 года были созданы две новые модификации машины – Як-9Д и Як-9Т. О последней из них необходимо сказать несколько слов отдельно. Литера «Т» в обозначении машины обозначает «тяжелый» и это определение относится не к весу истребителя, а к его вооружению – 37-мм авиационной пушке НС-37. Чтобы установить ее на самолет, пришлось менять его конструкцию, однако оно того стоило. Ранее, чтобы сбить крепкий немецкий двухмоторный бомбардировщик, летчику иногда приходилось расходовать весь боезапас, 37-мм орудие могло выполнить эту задачу за десяток выстрелов. Позже Як-9Т весьма эффективно применялся и против бронетехники противника, и кораблей на Черном море.
Правда, были к новому орудию и замечания. Ее скорострельность была неудовлетворительной для авиационного орудия, а значительная отдача уменьшала точность стрельбы. Як-9Т отлично подходил пилотам, умеющим хорошо стрелять, но таких было не так уж и много.
На момент окончания войны Як-9 был основным истребителем советских ВВС. После ее окончания СССР поставлял эти самолеты своим союзникам в Восточной Европе и Азии.
1. История создания
Як-9 явился закономерным продолжением истребителей Як-1 и Як-7. С конструктивной точки зрения он представлял собой дальнейшее развитие Як-7. Мало отличаясь от него по внешнему виду, Як-9 в то же время был во всех отношениях более совершенным. Это естественно, поскольку при создании этого самолета был учтен почти двухгодичный опыт производства и боевого применения Як-1, и имелась возможность более широкого применения дюралюминия, в котором страна испытывала уже не такие большие затруднения, как в начале войны. Использование металла позволило, в частности, существенно уменьшить массу конструкции, а выигрыш использовать либо для увеличения запаса горючего, либо для оснащения самолета более мощным вооружением и более разнообразным спецоборудованием.
Як-9 был самым массовым истребителем советских ВВС периода Великой Отечественной войны. В середине 1944 г. самолетов Як-9, Як-9Т и Як-9Д в сумме было больше всех других находившихся на вооружении истребителей, вместе взятых, и они в большой мере заменили Як-1 и Як-7Б на основных фронтах. Выпуск Як-9 на заводе N153 достигал 20 самолетов в день.
Як-9 выпускался на трех крупных заводах (№153 в Новосибирске, NN166, NN82), принимал участие во всех операциях Советской Армии, начиная со Сталинградской битвы. Все модификации истребителя обладали отличными летно-техническими характеристиками, не имели значительных конструктивных или эксплуатационных дефектов, приводящих к авариям.
Самолёт был предельно прост по конструкции и приспособлен для производства в условиях военного времени. Почти все материалы, из которых он строился, вырабатывались в местах его изготовления.
Первым серийным самолетом стал Як-9 с двигателем М-105ПФ. Як-9 с двигателем М-105ПФ и винтом ВИШ-61П являлся фронтовым истребителем. Он представлял собой серийный самолет, прототипом для которого послужил облегченный вариант самолета Як-7ДИ. От последнего Як-9 имел ряд отличий, основные из которых следующие: запас горючего и число бензобаков уменьшены соответственно с 500 кг и четырёх баков до 320 кг и двух баков (на Як-7ДИ в облегченном варианте два консольных бака не заливались, на серийных Як-9 они отсутствовали); запас масла уменьшен с 50 до 26…30 кг; сняты бомбодержатели для наружной подвески бомб.
Вооружение Як-9 было аналогично Як-7ДИ — одна мотор-пушка ШВАК с боезапасом 120 патронов и один (левый) синхронный пулемет УБС с боезапасом 200 патронов. Полетная масса по сравнению с облегченным вариантом Як-7ДИ увеличилась до 2870…2875 кг, что объяснялось в основном более низкой культурой производства и менее жестким массовым контролем на серийных заводах по сравнению с опытным производством ОКБ А. С. Яковлева.
Як-9 был очень маневренным как в вертикальной, так и в горизонтальной плоскостях, легким в управлении. Он имел значительное преимущество в воздухе перед другими отечественными истребителями и истребителями противника. Например, в бою на вертикалях Як-9 заходил в хвост Me-109F после первого же боевого разворота, а в бою на горизонталях — после 3-4 витков виража.
Як-9 М-105ПФ выпускали два завода: N153 — с октября 1942 г. по февраль 1943 г. (с 1-й по 3-ю серию, последний самолет — N03-51), всего 195 самолетов; и N 166-с января по август 1943 г. (с 1-й по 6-ю серию), всего 264 самолета. Таким образом, в общей сложности построено 459 самолетов Як-9 М-105ПФ.
Впервые в боевых действиях Як-9 принял участие во время советского контрнаступления под Сталинградом во второй половине декабря 1942 года.
В июне 1943 года в районе Курска на серийных самолетах Як-9, из-за неосвоенности технологии производства, имело место несколько случаев отрыва деревянной обшивки от каркаса крыла в полете. Этот дефект устранялся по мере его появления бригадами ОКБ и серийных заводов непосредственно в строевых частях. В мае 1944 года на Як-9М и последующих модификациях этот дефект был окончательно устранен.
История
3.1 Проектирование
Прорабатываться самолет начал в конце 1973 года. Ожидалось, что он будет оснащен радиолокационной станцией, преодолевать скорость звука и иметь увеличенный боевой радиус. Также он должен был стать первым серийным в мире истребителем с вертикальным взлетом и посадкой. В 1975 году проекту был присвоен индекс Як-41 и внутреннее обозначение изделие 48. Спустя еще пять лет началась проработка в деталях. В 1982-м было принято решение об изготовлении четырех опытных самолетов.
Так как много времени заняла разработка поворотного сопла для подъемно-маршевого двигателя, то государственные испытания самолета было решено перенести на 1985 год.
3.2 Незаконченные испытания
В 1986 году Военно-Морской Флот и Военно-Воздушные Силы поменяли требования к истребителю. В них входило многоцелевое назначение, способность принимать на борт увеличенную номенклатуру вооружения, включая пушку ГШ-30-1, возможность укороченного взлета и иметь более лучший прицельно-навигационный комплекс. Из-за этих изменений к индексу самолета и его внутреннему обозначению прибавили литеру М. Тогда же был подсчитана длительность полного производственного цикла новой модели, и он оказался равным 420 суткам. Весной 1989 года впервые в воздух поднялся второй летный образец (изделие 48-3, б/н 77). Так как это событие вышло за рамки установленных сроков, истребителю было присвоено обозначение Як-141. В конце того же года самолет завис в воздухе, а через полгода совершил полноценный полет с вертикальным взлетом и посадкой. До аварии совокупное количество полетов на двух единицах стало больше 108.
По-2: в небе «ночные ведьмы»
Вспоминая боевые самолёты времен ВОВ, трудно обойти вниманием одного из самых массовых тружеников боевых сражений – многоцелевой биплан У-2, или По-2, созданный в КБ Николая Поликарпова еще в 20-х годах прошлого столетия. Первоначально летательный аппарат предназначался для учебно-тренировочных целей и эксплуатации в качестве воздушного транспорта в сельском хозяйстве
Однако Великая Отечественная война сделала «швейную машину» (так называли По-2 немцы) самым грозным и эффективным атакующим средством ночной бомбардировки. Один самолет мог совершить за ночь до 20 боевых вылетов, доставляя смертельный груз на боевые позиции противника. Следует отметить, что на таких бипланах в основном сражались женщины-лётчики. За годы войны были сформированы четыре женских эскадрильи по 80 лётчиц. За храбрость и боевое мужество немецкие оккупанты прозвали их «ночными ведьмами». Женский авиаполк в Великой Отечественной войне совершил более 23,5 тысячи боевых вылетов. Многие не вернулись с боевых сражений. Звание Героя Советского Союза получили 23 «ведьмы», большинство из них – посмертно.
История создания
Разработка самолёта, впоследствии получившего название Су-9, началась в 1944 году в инициативном порядке. В то время в НИИ-1, в группе А. М. Люльки, начались работы по созданию экспериментального турбореактивного двигателя С-18, создаваемого на основе довоенного проекта РД-1. Именно С-18 предполагалось установить на реактивный самолёт П. О. Сухого. Однако, С-18, уже прошедший предварительные испытания на малых оборотах, был разрушен при выходе на повышенные обороты. При этом в СССР столкнулись с первым случаем помпажа. В сложившейся ситуации П. О. Сухой был вынужден ориентироваться на установку на самолёте трофейных немецких двигателей Jumo-004. В октябре 1945 года 7-м главком НКАП, а в декабре главным инженером ВВС был утвержден эскизный проект (заводской шифр «Л») самолёта с трофейными двигателями.
Согласно эскизному проекту, самолёт предназначался для активного воздушно боя с истребителями и бомбардировщиками противника, однако к моменту предъявления макета госкомиссии проектировщики предусмотрели и установку бомбардировочного вооружения.
Самолёт представлял собой цельнометаллический среднеплан с трёхколёсным убирающимся в воздухе шасси. В носовой части фюзеляжа располагался отсек вооружения, перед и за кабиной пилота размещались топливные баки общим объёмом в 2300 литров. Под трапециевидным крылом располагался двигатель Jumo-004. Кабина бронированная, бронеплита спереди толщиной 12 мм, сзади — 10-мм бронеспинка, бронестекло толщиной 64 мм спереди и 50 мм сзади. Пушечное вооружение состояло из одной 37-мм пушки с боезапасом в 45 снарядов и двух 23-мм пушек с общим боезапасом в 200 снарядов. Кроме этого, самолёт «К» должен был нести две 250-кг бомбы или одну 500-кг бомбу.
Постановлением СНК СССР от 26 февраля 1946 года, ОКБ Сухого предписывалось построить в двух экземплярах одноместный истребитель с двумя Jumo-004, со следующими данными:
| Максимальная скорость у земли | 850 км/ч |
| Максимальная скорость на высоте 3000 м | 880 км/ч |
| Дальность полета на максимальной скорости | 880 км |
| На 0,8 максимальной скорости | 1000 км |
| Время подъема на 5000 м | 5,7 мин |
| Практический потолок | 12500 м |
В процессе проектировки и постройки опытного экземпляра истребитель сменил заводской шифр «К» и получил обозначение «Су-9».
Сборка первого прототипа была завершена 18 сентября 1946 года, а 5 октября он был перевезён на аэродром ЛИИ для заводских испытаний, однако, из-за плохой погоды первый полёт состоялся только 13 ноября. Пилотировал Су-9 лётчик-испытатель Г. М. Шиянов. В связи с ненадежностью двигателей и доводкой различных систем самолёта испытания затянулись и закончившись только 25 июля 1947 года. Вместо предусмотренных 14 полётов было совершено 60. Наиболее значительным изменением, внесённым в конструкцию самолёта в этот период, была разработка и установка катапультируемого кресла. ОКБ Сухого, взяв за основу катапультируемое кресло немецкого истребителя He-162, усовершенствовало его, что на 30 % повысило скорость безопасного катапультирования.
3 августа, вместе с другими образцами новой техники, Су-9 был продемонстрирован во время воздушного парада в московском Тушино. 18 августа самолёт был передан в НИИ ВВС для госиспытаний. За время испытаний на Су-9 были смонтированы стартовые ускорители У-5 и тормозное парашютное устройство, сконструированное на основе аналогичного устройства трофейного Ar-234. Эти улучшения позволили сократить длину разбега в два раза, а длину пробега с 1080 до 660 метров. 18 декабря 1947 государственные испытания завершились, всего в их ходе было совершено 53 полёта.
Оценка самолёту по результатам госиспытаний была дана весьма положительная. Отмечались, по сравнению с другими серийными образцами реактивных истребителей, более лёгкая лётная эксплуатация, более простое наземное обслуживание, передовые технические решения, использованные в конструкции, мощное вооружение и возможность без каких-либо существенных доработок оснастить Су-9 РЛС «Торий» что обеспечило бы его применение в качестве перехватчика.
Однако, несмотря на высокое качество конструкции, сочетающееся с тем, что на самолёте был впервые воплощён ряд новых направлений в развитии отечественного авиастроения, в результате затянувшейся бюрократической переписки время было упущено, и Су-9 не был принят на вооружение. 30 июня 1948 года в связи с прекращением финансирования построенный самолёт был списан.
Конструкция
В основе фюзеляжа самолета Як-9 лежит ферменный стальной каркас, соединенный сваркой. На каркасе установлена деревянная опалубка или алюминиевые поперечные элементы (на поздних машинах). Внешняя обшивка выполнена из фанеры и полотна. Впоследствии стал использоваться алюминиевый лист. Капоты силовой установки и переходы от фюзеляжа к крылу – металлические.
В конструкции крыла Як-9 имеются два лонжерона и поперечный набор (из дерева или металла).
Сверху установлена работающая обшивка из тонкой фанеры. Впоследствии стала применяться алюминиевая обшивка, увеличившая прочность и долговечность конструкции. Крыло могло сниматься с самолета для ремонта или замены.
Внутри крыла размещены 2, в некоторых сериях 4 топливных бака, оснащенных общей заливной горловиной. Замер количества топлива осуществляется механическими датчиками. Корпус бака сварной или фибровый, поверхность покрыта слоем резинового протектора. Механизация включает в себя элероны, оснащенные компенсаторами аэродинамического (в виде прутка) и весового типа (пластинка на задней части). На нижней поверхности крыла Як-9 имеются щитки.
На истребителе Як-9 использовано трехстоечное шасси с хвостовой опорой (костылем). Хотя костылем его назвать сложно, он имел колесо и убирался внутрь корпуса при полете.
Управление выпуском и уборкой передних шасси и костыля пневматическое, в аварийной ситуации – ручное. Запас сжатого воздуха размещен в баллоне, подкачка производится на аэродроме. Хвостовое (костыльное) колесо малого диаметра имеет подвижное основание, позволяющее выполнять рулежку на земле. На основных стойках установлен амортизатор и тормозные механизмы.
В состав силовой установки Як-9 входит 12-цилиндровый бензиновый двигатель ВК-105ПФ или ВК-107А, оснащенный системой принудительного жидкостного охлаждения. Для привода трехлопастного винта изменяемого шага используется редуктор. Мотор работает на постоянных оборотах, поддерживаемых центробежным регулятором.
Радиатор системы охлаждения установлен под центропланом, сверху закрыт аэродинамическим колпаком. Масляный радиатор располагается под двигателем, за двигателем установлена емкость для хранения запаса масла. В состав электроситемы Як-9 входит генератор, установленный на двигателе, и аккумулятор.
В развале цилиндров установлена 20 мм пушка МП-20 (на базе ШВАК), жестко закрепленная на картере.
Второй точкой опоры является втулка винта. Над пушкой размещена патронная коробка, рассчитанная на 120 снарядов. Пустые звенья собираются в специальный контейнер, гильзы отводятся в общий с пулеметом короб. Перезарядка пушки пневматическая, привод спуска электромеханический.
Пулемет УБС калибра 12,7 мм (боезапас 200 патронов) располагается над мотором на специальной ферме. Точки крепления позволяют корректировать линию огня при пристрелке вооружения Як-9. Сборник пустых гильз и звеньев ленты размещен в полости за передним лонжероном крыла. Привод спуска электропневматический, перезарядка выполняется сжатым воздухом.
Кабина пилота самолета Як-9 закрыта прозрачным фонарем, обеспечивающим круговой обзор. Для доступа в кабину требовалось сдвинуть назад кормовую секцию. Управление выполняется тягами и тросами. Защита пилота включает в себя бронеспинку кресла и два бронестекла, установленных спереди и сзади (прозрачный заголовник) фонаря кабины. Прицеливание выполнялось при помощи прицела, установленного перед лобовым бронестеклом.
История создания
Опыт использования на фронте первых истребителей показал, что они имеют недостатки по сравнению с машинами противника. Их недостаточная вооружённость и мощность по отношению к весу аппарата стали причиной, по которой они проигрывали таким самолетом противника как bf-109.
Нужно было либо уменьшить массу самолета, либо установить на него более мощный двигатель. Необходимо было увеличить скоростные характеристики машины и его аэродинамику. При конструировании Як-3 решили сделать его максимально легким, это сделали за счет снижения количества топливных баков, а в конструкции сделали короче крыло. Такие меры привели к тому, что самолет потерял параметры по дальности перелетам и времени нахождения в воздухе.
Также хотели сделать легче самолет, пытались заменить все деревянные детали дюралевыми, но, когда началась война с этим были определенные трудности, металла в стране не хватало. Только в 1942 году наладили его выпуск, и это дало возможность начать изготовление истребителя абсолютно нового типа.
За основу истребителя Як-9 была взята серийная модель Як-7Б. Разработчики проанализировали конструкцию самолета и пришли к выводу, что уменьшить и улучшить аэродинамические качества его можно, например, заменив деревянные крылья на дюралевые, этим уменьшился вес конструкции на 150 кг. Сняли пулемет и улучшили обзор из машины.
Опытный образец Як-9 был готов в июне 42 года, его назвали сначала Як-7ДИ. Были произведены испытания, которые показали, что у него лучше полетные данные на дальность, маневренность, скороподъемность, чем у самолёта 7Б. Взяли его на вооружение под названием Як-9. Уже в октябре 42 года самолёт запустили в серию, которая вначале была налажена в Новосибирске на заводе № 103, там же выпускался и Як-7Б, в дальнейшем подключили к выпуску Як-9 и 166 завод в Омске.
Считалось, что самолёты Як-7 появились вовремя, поскольку тогда как раз проходила Сталинградская битва. Тогда же на фронтах войны появились и Як-9, но их еще было мало, более массово их стали производить в 43 году, где-то весной, а уже во время Курской битвы они стали появляться в значительно большем количестве в строевых частях Красной Армии.
Первые машины, поднятые в воздух, показали, какие есть недостатки конструкции. Например, часто оторвалась деревянная обшивка крыла, поэтому на фронт отправились специальные бригады ремонтников, которые могли ремонтировать машины и быстро устранять неисправности.
Воздушная машина обладала неплохими техническими характеристиками, неплохой маневренностью и была легка в рулении, но, всё же, самолет продолжал уступать вражеским истребителям в скорости полёта. Причина в этом была понятно всем, у нас стояли слабые двигатели. Также был и другой недостаток — плохая вооруженность самолета, что допускало в войне проигрыши противнику.
Поэтому решено было выпустить новые модификации самолета. Например, стоит отдельно упомянуть о модификации Як-9Т. Буква Т – обозначение «тяжелый», но это слово относилось не к весу машины, а обозначало вооружение. На него была установлена пушка НС-37. Теперь летчику понадобилось потратить значительно меньше ресурсов, чтобы уничтожить противника. Однако, эта пушка имела большие недостатки и управлять ею мог лишь хороший стрелок, которых было не так много. Все же, самолет до конца войны оставался наиболее массово применяемым на фронте, а после войны поставлялся на экспорт.

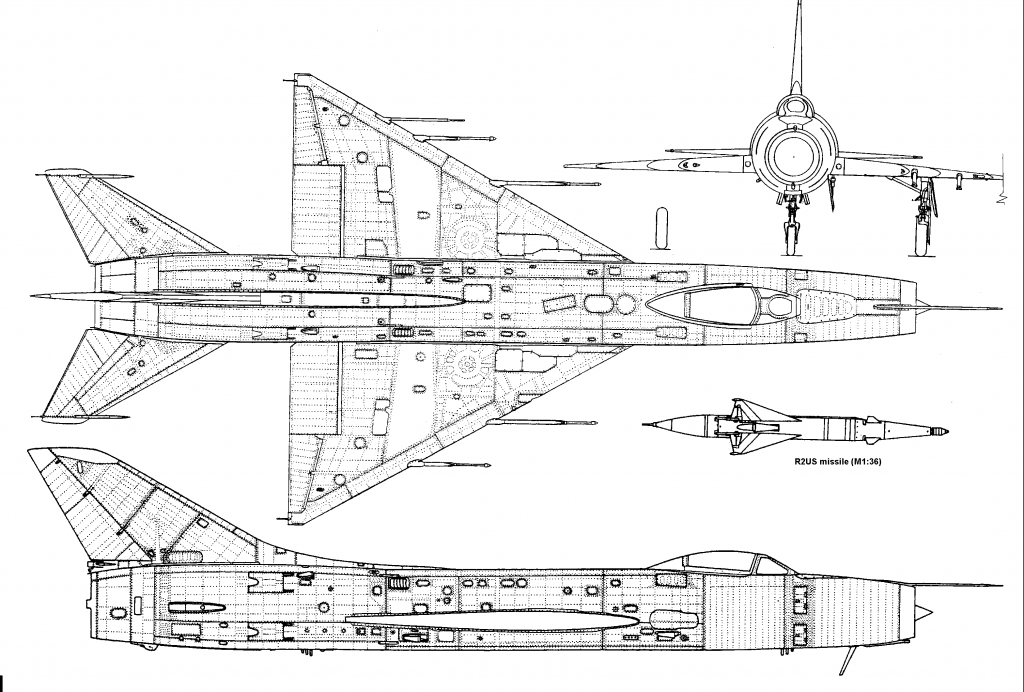

Описание конструкции Су-9
Су-9 выполнен по классической аэродинамической схеме, с одним двигателем, фюзеляжем полумонококовой конструкции и носовым воздухозаборником. Следует отметить, что фюзеляж и хвостовое оперение Су-9 полностью аналогично тому, что было использовано на Су-7. Разница между самолетами была только в форме крыла: Су-9 имел треугольное крыло, а Су-7 -стреловидное. Экипаж истребителя – один человек.
Фюзеляж машины можно условно разделить на три части: носовую, отсек гермокабины и хвостовой отсек. В носовой части самолета находился воздухозаборник с центральным подвижным конусом. Здесь же были расположены четыре противопомпажные створки. За носовой частью находилась гермокабина пилота и ниша передней стойки шасси, которая размещалась под ней. Фонарь кабины пилота состоял из броневого козырька и сдвижной части, выполненной из термостойкого органического стекла. В кабине устанавливалось катапультируемое кресло пилота.
За пилотской кабиной размещалось приборное оборудование, за которым находились топливные баки машины. В задней части самолета располагался двигательный отсек и хвостовое оперение, состоявшее из киля с рулем направления и цельноповоротного стабилизатора.
Крыло крепилось к фюзеляжу в четырех точках, его механизация состояла из закрылка и элерона.
Шасси Су-9 трехопорное, с передней стойкой, которая убиралась вперед в нишу фюзеляжа и двух основных стоек, убиравшихся по направлению к фюзеляжу. Истребитель оснащался тормозным парашютом.
Топливная система Су-9 состояла из баков, расположенных в крыльях и фюзеляже. На ранних сериях их вместимость составляла 3060 л, позже она была увеличена до 3780 л.
Самолет имел необратимую бустерную систему управления и гидравлическую систему, состоящую из трех независимых подсистем. Кабина пилота была оснащена системой кондиционирования, она поддерживала в кабине уровень температуры от 10 до 20 градусов Цельсия.
Истребитель Су-9 оснащался только ракетным вооружением, оно состояло из четырех управляемых ракет РС-2УС. Наведение ракет производилось по радиолучу. Также самолет мог использовать ракеты Р-55 с тепловой головкой самонаведения.
Описание конструкции
Як-9 — это одноместный одномоторный поршневой моноплан с низкорасположенным свободнонесущим крылом и убирающимся в полете трехопорным шасси. Самолет имел смешанную конструкцию, изготовленную из дерева, дюраля, фанеры и полотна.
Фюзеляж истребителя имел каркас из хромансилевых труб, к передней части которого крепилась моторама. Обшивка носовой части фюзеляжа выполнялась из металла, хвостовая часть машины обшивалась фанерой. В центральной части фюзеляжа находилась кабина пилота, имевшая довольно богатый набор оборудования. Спереди и сзади летчика защищали бронестекла, также имелась броневая плита, установленная за спинкой сидения. Центральная часть фонаря была сбрасываемой.
Крыло Як-9 имело модифицированный профиль Кларк-YH, его конструкция состояла из двух дюралевых лонжеронов, набора деревянных нервюр и стрингеров, а также рабочей фанерной обшивки довольно значительной толщины. Сверху обшивка была обклеена полотном на эпоксидном клее. Механизация крыла состояла из тормозных щитков и элеронов. Их каркас также был выполнен из дюраля. Управление элеронами производилось с помощью тяг, а щитки выпускались пневмосистемой. В крыле самолета находились два (на других модификациях их было четыре или даже восемь) топливных бака, которые изнутри имели специальное покрытие, закрывающее пробоины.
Як-9 имел оперение смешанной конструкции, с металлическими лонжеронами, нервюрами, но обшивка частично состояла из фанеры и полотна. Управление рулями происходило посредством тяг.

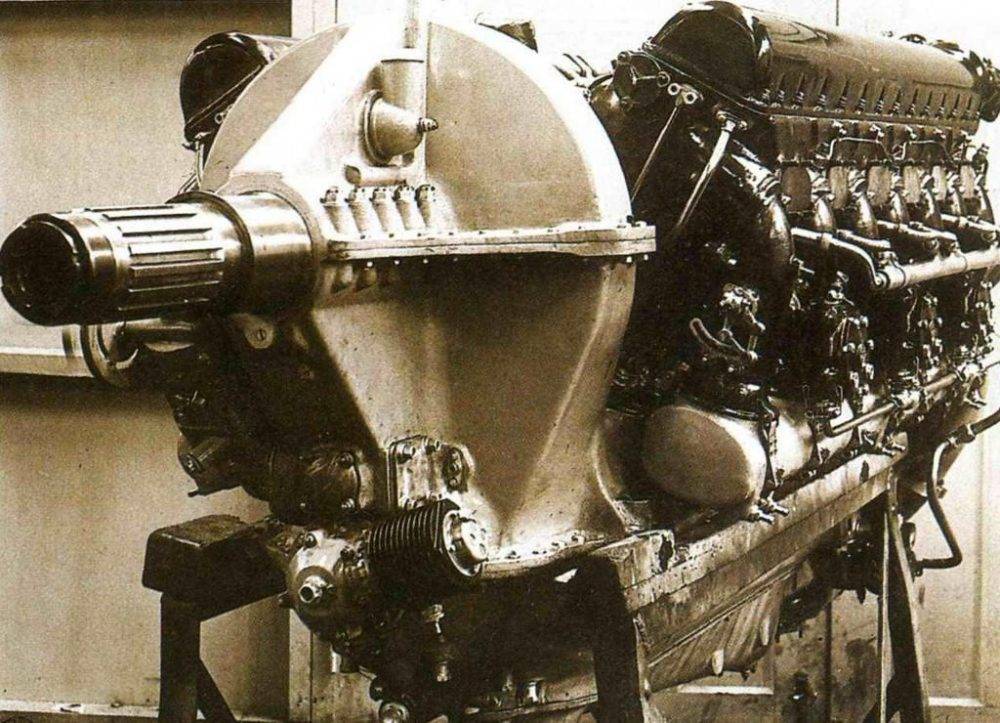

На Як-9 был установлен двигатель водяного охлаждения М-105ПФ с двенадцатью цилиндрами и номинальной мощностью 1260 л. с. Истребитель был оснащен металлическим трехлопастным винтом ВИШ-61П с изменяемым шагом.
Вооружения Як-9 состояло из центральной пушки, размещенной в развале двигателя и синхронного пулемета, стрелявшего через плоскость винта. Изначально на Як-9 была установлена орудие ШВАК (20 мм) и пулемет УБС (12,7 мм). На последующих модификациях машины вооружение неоднократно усиливалось.
В 1943 году коллиматорные прицелы на Як-9 были заменены на примитивные кольцевые ВВ-1. Они представляли собой рамку с перекрестьем, выполненную из проволоки, и мушку, установленную на капоте истребителя. Летчики восприняли такую «примитивизацию» в целом положительно, потому отечественные коллиматорные прицелы были очень низкого качества.
Оценка проекта и боевое применение
В советской историографии активно продвигалась позиция, что последнее предвоенное поколение отечественных истребителей (МиГ-3, Як-1 и ЛаГГ-3) превосходило по своим основным характеристикам немецкие Ме-109. Но, мол, их было очень мало. При этом ЛТХ советских самолетов сравнивали с модификацией Bf 109E, которая на момент начала войны уже считалась у немцев устаревшей и практически не использовалась на Восточном фронте. Модификации Bf 109F-1 и Bf 109F-2 превосходили вышеуказанные советские машины по всем параметрам.
На протяжении первых лет войны Яковлев постоянно занимался улучшением своих самолетов, но и немецкие конструкторы не теряли времени даром. Летом 1942 года появился новый истребитель – Ме-109G-2, что сделало разрыв между характеристиками советских и немецких самолетов еще больше.
Существует отчет НИИ ВВС о боевом использовании истребителей «Як», датированный концом 1942 года. В нем приведены оценки этих самолетов, выказанные непосредственно самими летчиками. По их мнению, «… для успешного исхода воздушного боя под Сталинградом на каждый немецкий истребитель необходимо было иметь два истребителя «Як».
Схожая ситуация наблюдалась и на протяжении всего 1943 года. Позиции советских ВВС постепенно улучшались, но основной причиной этому стало значительное увеличение их численности. В начале 1942 года они превосходили ВВС Германии в 1,8 раза, а к лету 1943 года эта цифра выросла еще в два раза (до 3,6).
В 1943 году союзная авиация начала планомерно уничтожать немецкие города, что, с одной стороны, серьезно усложнило работу промышленности Германии, а с другой заставило направить часть истребительной авиации на защиту собственной территории.
Як-9, несомненно, можно назвать лучшим истребителем семейства «Як». Он имел лучшую скорость и скороподъемность, чем Як-1 и Як-7, также «девятка» имела лучшую вертикальную маневренность. В целом характеристики этого самолета позволяли успешно противостоять немецким истребителям.
В конце войны качество советских истребителей отошло на второй план – численное превосходство ВВС СССР над Люфтваффе стало совсем неприличным (в 9,6 раза).
