Ил-62 — описание и технические характеристики самолета

Основные характеристики

Самолет характеризуется задним расположением двигателей и особой конструкцией подвески. Ее разработали в легендарном ОКБ имени Ильюшина и впоследствии запатентовали в девяти странах. В их число вошла Великобритания, Италия, Франция, ФРГ, Чехословакия, Япония. Неудивительно, что так сильно прославился ИЛ 62М, звезда на фюзеляже которого была своеобразной гарантией высокого качества.

Машина отличается крайне рациональным распределением масс, благодаря чему масса ее практически идентична самолетам с двигателями под крылом. Отличительной особенностью ИЛ 62М, характеристики которого мы рассматриваем, является необычная, ступенчатая реализация передних кромок крыльев (в виде клюва). Это позволило обеспечить самолету превосходную устойчивость, включая критические углы атаки. Крыло также было изготовлено по новейшей кессонной технологии, предполагающей дешевое прессование. Это позволило не только облегчить, но и значительно упрочить всю конструкцию.


Оперение выполнено по Т-образной схеме, причем его массогабаритные характеристики значительно меньше, чем практически у всех аналогов. Несмотря на некоторые недостатки такого подхода, данная реализация позволила в разы улучшить управляемость и надежность новой машины, из конструкции которой были убраны излишне громоздкие и далеко не всегда надежные решения.

Емкости для топлива располагаются на всем размахе крыла, включая центроплан. Самолет ИЛ 62М уникален хотя бы тем, что позволяет выполнить взлет при одном отказавшем двигателе. Лететь же и садиться машина может, вообще имея два отказавших мотора. Многократное резервирование всех систем, позаимствованное из космической и военной техники, позволяет повысить надежность работы всей авионики на порядок.

История Ил-86

Самолет Ил-86 – первый серийный советский широкофюзеляжный пассажирский самолет. В 1967 году возникла в нем потребность, когда «Аэрофлот» предъявил требования на 250-350 мест. Постановлением Совета Министров от 13 октября 1967 г. было принято решение о разработке такого самолета. Первоначально в ОКБ Ильюшина исследовали проект Ил-62-250, рассчитанный на 250 мест, с удлиненным фюзеляжем на 6,8 метров. Но этот проект не получил развития. Чтобы разместить 350 пассажиров, понадобилось увеличить количество кресел в ряду. Но, стараясь сберечь достигнутый уровень комфорта на Ил-62, в ОКБ проработали 2-палубную версию, а также однопалубную с фюзеляжем, который имел овальное сечение с двумя раздельными кабинами. Однако и эти предложения также были отклонены.

ОКБ Ильюшина получило задание на создание широкофюзеляжного самолета на 350 мест 22 февраля 1970 г. Совет Министров СССР 9 марта 1972 г. принял поставленное о начале работ по самолету Ил-86. Среди требований, предъявленных к самолету, было условие перевозки багажа по такому принципу, как «багаж при себе». Такое условие потребовало осуществить целый комплекс исследований, в результате которых нужно было определиться с диаметром фюзеляжа. Специалисты ЦАГИ выбрали фюзеляж, который мог позволить установить десять кресел с двумя проходами в одном ряд. Причем ширину таких проходов выполнили больше, чем на похожих широкофюзеляжных самолетах. Для обеспечения эксплуатации с коротких ВПП выбрали механизацию крыла, которая состояла из трехщелевых закрылков и предкрылков (впоследствии остановились на двухщелевых), которые выдавали высокую подъемную силу.

Первый полет самолета Ил-86 был произведен 22 декабря 1976 г. экипажем Э.И. Кузнецова. В конце 1978 г. завершились заводские испытания, и им на смену пришли сертифицированные испытания. Они закончились в 1980 г. Самолет Ил-86 26 декабря 1980 г выполнил свой первый рейс Москва – Ташкент. Спустя год на самолете удалось установить восемнадцать мировых рекордов скорости с нагрузкой от 35 до 80 тонн по замкнутому маршруту.

Четыре модели были построены в версии воздушного командного поста Ил-80 (Ил-87) для управления вооруженными силами при возникновении ядерного конфликта.

Проекты Ил-86Д и Ил-86В исследовались в 1980-х. На них предполагалось применять английские моторы тягой по 19 000 кгс. Ил-86В − среднемагистральный самолет, имел удлиненный фюзеляж и был предназначен для транспортировки 450 человек на дальность 3,6-4 тыс. км. Ил-86Д использовался для перевозки 330 человек на расстояние больше 9 тыс. км. Данный самолет стал основой для самолета Ил-96-300.

В 1990-х анализировалась возможность установки на самолет высокоэкономичных двигателей, которые бы могли увеличить дальность полета на 6,4 тыс. км с 350 пассажирами. Однако КБ Ильюшина не стало продолжать ремоторизацию, имея на это практические соображения. В результате ни Ил-96, ни Ил-86 (ремоторизованный) не пришли в массовую серию, а эту нишу заняли «Аэробус» А-310, «Боинг-767», «Боинг -747», возраст которых составлял девять-двадцать лет при покупке российскими авиакомпаниями в 2000-х годах.

Эксплуатация Ил-86

В период с 1979 по 1997 г. Ил-86 производился серийно на авиазаводе в Воронеже. Всего было создано сто шесть самолетов всех модификаций (4 Ил-80 и 102 Ил-86 для МО СССР). На экспорт в Китай были построены три самолета. В 1980-х гг. во многих крупных аэропортах были реконструированы ВПП, в результате чего они смогли принимать самолеты Ил-86.

Летный век самолета был сравнительно недолгим. В результате шумности и крайней неэкономичности двигателей он стал непригодным в новых условиях. С 2001 года началось массовое списание и вывод из эксплуатации самолетов.

В ноябре 2010 г. самолеты были сняты с рейсов и, по всей вероятности, навсегда.

Особенности конструкции Ил-62

Подобное расположение значительно снижает уровень шума внутри салона. Кроме этого, расположение двигателей сзади снижает риск их повреждений при аварийной посадке. Однако, это конструкторское решение повлекло за собой необходимость утяжеления передней части самолета для удержания равновесия. Сами двигатели довольно легкие в силу использования в их изготовлении сплавов из титана, которые отличаются повышенной прочностью и легкостью.

Самолет рассчитан на экипаж, состоящий из пяти человек. Салон Ил-62 может вмещать 138, 168 и 186 пассажиров в зависимости от модификации судна.

Салон Ил-62

Конструкторы позаботились и о комфортных условиях для работы экипажа. Пилоты, штурман, бортмеханик и радист с легкостью располагались в просторном помещении, где приборы были размещены таким образом, чтобы пользование ими не вызывало неудобств, а все внимание находящихся внутри было приковано к полетному процессу. Такой подход позволяет свести к минимуму перенапряжение пилотов и совершение ими ошибок в управлении самолетом, а значит, уменьшить число аварий и возможных жертв

Особый комплекс «Полет 1», предназначенный для совмещения ручного и автоматического управления, позволял осуществлять посадку высокой точности в самых разных условиях видимости и облегчал работу по пилотированию самолета.

Самолет оборудован особой системой для защиты от обледенения, что снижает риск происшествий и дает возможность совершить посадку в сложных погодных условиях. Воздух высокой температуры для обогрева корпуса и защиты его от холода поставляется из двигателей. Неоднократные испытания подтвердили эффективность данного решения.

Шасси машины состоит из трех опор в центре корпуса и дополнительной четвертой опоры в хвосте самолета. В каждой из них присутствует по четыре колеса. Имеется система экстренного торможения в случае аварийной посадки.

В самолетах данной марки был претворен в жизнь уникальный и до гениального простой  метод ручного управления штурвалом, при котором пилот при помощи усилий, прикладываемых к рулю, задавал курс и направление судну.

Качество воздуха внутри салона обеспечивается особой системой кондиционирования и очистки, а также поддержания оптимальной температуры. До высоты более 7000 метров давление в самолете соответствует земному.

В целях безопасности судно оснащено автоматической системой тушения пожаров, а также ручными средствами для борьбы с огнем в случае возгорания.

Флагман советской авиации

На первоначальном этапе эксплуатации Ил-62 выяснилось, что часть заявленных лётных характеристик не соответствуют реальным. Например, на дальних маршрутах приходилось совершать дозаправки, и время работы экипажа порой доходило до 18 часов.

13 октября 1967 года было принято постановление правительства СССР о проведении работ по модернизации самолёта под руководством Генриха Новожилова. Первый полёт обновлённой версии машины — Ил-62М — состоялся 13 марта 1969 года.

На Ил-62М был установлен двухконтурный турбореактивный двигатель Д-30КУ подмосковного НПО «Сатурн». В самолёте были изменены схемы распределения подачи топлива и расположения баков. Так, в киле был установлен топливный бак-отсек ёмкостью 5 тыс. литров. Корректировке подверглись также геометрия корпуса самолёта и функционал отдельных элементов управления.

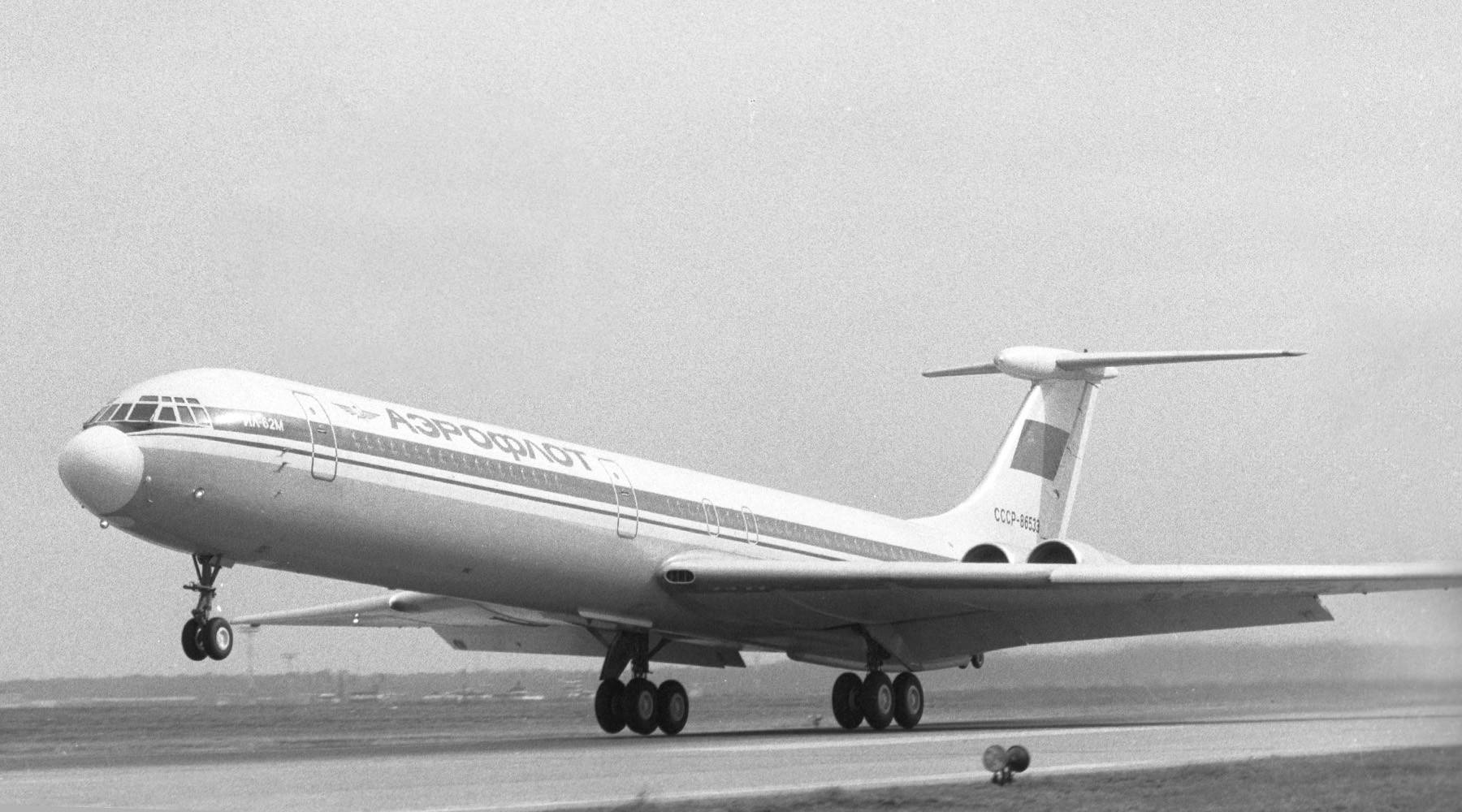

  • Пассажирский Ил-62М
  • РИА Новости

Почти одновременно с появлением Ил-62М начались работы по созданию вариантов самолёта с увеличенным количеством пассажирских мест (Ил-62М-200 и Ил-62-250). Однако эти модификации не были доведены до стадии производства. Лишь в 1978 году появилась версия Ил-62МК пассажировместимостью 195 человек с улучшенным интерьером салона и увеличенным эксплуатационным ресурсом.

Максимальная дальность полёта Ил-62М составляла 11 тыс. км, максимальная скорость — 870 км/ч. Наибольший взлётный вес — 165 тонн, посадочный — 110 тонн. Среднечасовой расход топлива — 6,6 тонны, ёмкость баков — 105,3 тыс. литров. Пассажировместимость Ил-62М составляла 186 человек.

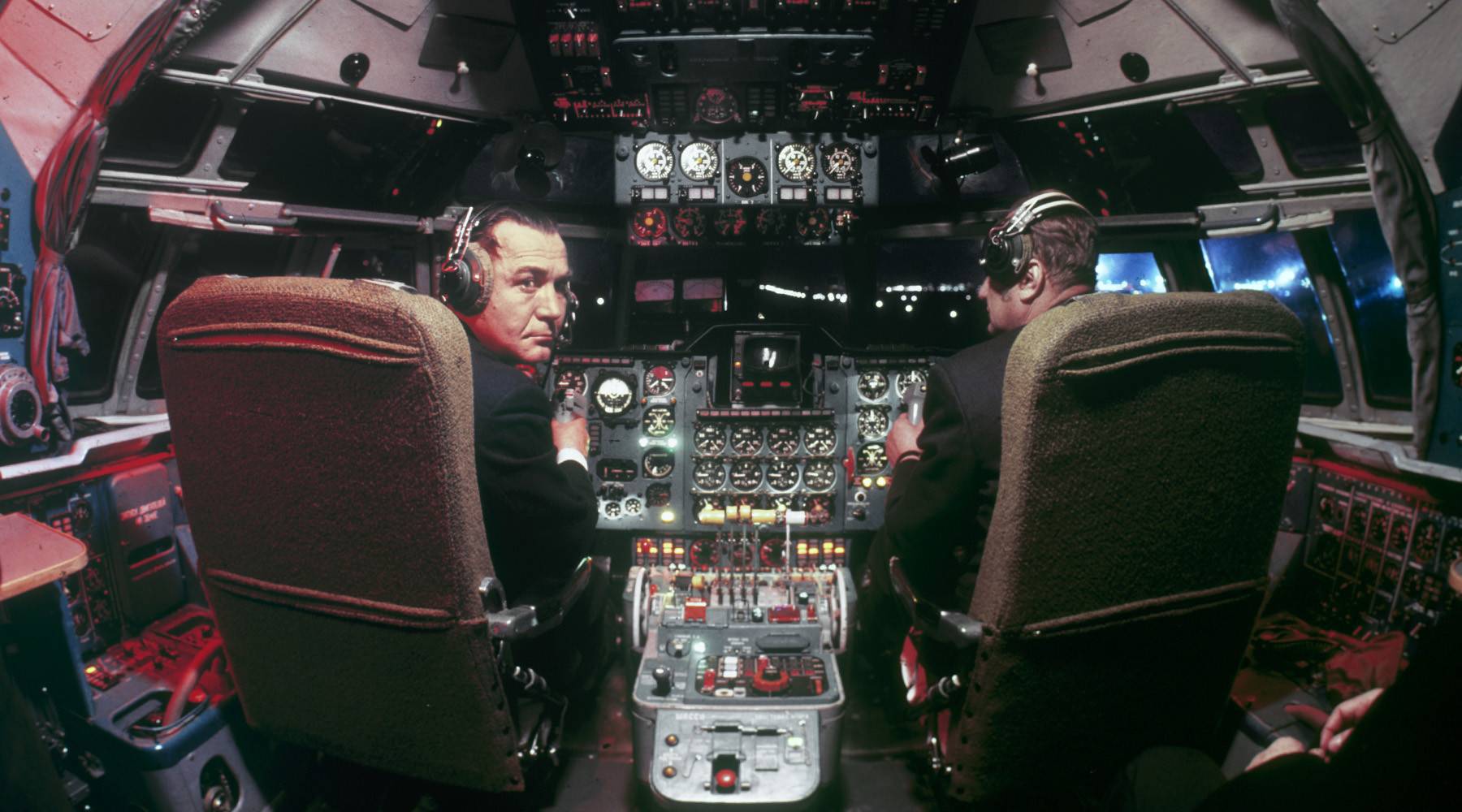

  • В кабине пилотов Ил-62М
  • РИА Новости

Самолёты семейства Ил-62 серийно выпускались в 1966—1995 годах на авиационном заводе в Казани. В общей сложности было построено 289 самолётов: 5 прототипов, 94 Ил-62, 190 Ил-62М и Ил-62МК. 81 Ил-62М ушёл на экспорт, пополнив авиапарки Анголы, Венгрии, ГДР, Китая, Кубы, Польши, Мозамбика, Северной Кореи и Чехословакии.

«Аэрофлот» использовал Ил-62М для полётов на Дальний Восток, в Северную Америку, Африку, Юго-Восточную Азию и Японию. Также дальнемагистральный самолёт выполнял функцию борта номер один — на нём летали генеральные секретари ЦК КПСС Леонид Брежнев, Юрий Андропов, Константин Черненко и Михаил Горбачёв.

Салон самолета

Ил-62 – это узкофюзеляжный самолет. Это не позволило разместить в его салоне много кресел. Они установлены в две линии вдоль бортов. При этом салон разделен на три отсека. В них располагаются: первый класс, бизнес-класс, эконом-класс.

За кабиной пилотов и техническими помещениями находится первый класс, в котором присутствует повышенная комфортность. Здесь только 6 кресел. Они расположены в 3 ряда, по схеме 2+2. Шаг кресел (расстояние между ними) равно одному метру. Это позволяет откидывать спинки на величину, достаточную для удобств и отдыха во время полета.

Следующий отсек представлен бизнес-классом. В нем 18 кресел. Схема установки 3+3. Такое расположение кресел – единственный минус по сравнению с первым классом. Больше бизнес-класс по комфорту ничем не отличается от первого класса.

Салон Ил-62

В салоне эконом-класс 102 кресла. Они установлены по схеме 3+3. Шаг кресел здесь меньше, чем в предыдущих классах. Раскладывать их спинки на большую величину нельзя.

Лучшие места в первом классе находятся во втором ряду. Первый ряд имеет минус. Он расположен в непосредственной близости от туалета.

Места в бизнес-классе не выделяются в лучшую или худшую сторону. Технические помещения находятся на достаточно большом расстоянии.

Кресла в эконом-классе, в большинстве, имеют стандартный комфорт. В лучшую сторону выделяются расположенные в одиннадцатом ряду. В этом отсеке он первый. У пассажиров здесь больше пространства для ног.

Худшие места в 26 и 27 рядах. Сразу за ними находится туалет. Здесь в проходе скапливаются очереди пассажиров, что несколько мешает, прежде всего, тем, кто сидит рядом с проходом.

Что касается остальных кресел, то у пассажиров, сидящих у иллюминаторов удобства, связанные с возможностью обзора. Их никто не беспокоит. В то же время, если им нужно выйти, то они должны обращаться с просьбой к пассажирам, сидящим рядом, чтобы их выпустили.

Сидящие у прохода могут встать тогда, когда им захочется. Им не нужно никого просить, чтобы их пропустили. Это считается плюсом. Однако им нужно вставать, чтобы пропустить желающих выйти пассажиров, сидящих на соседних двух креслах. К тому же в проходе перемещаются пассажиры и бортпроводники, что может их беспокоить.

Схема пассажирских мест Ил-62

Достойный конкурент

В 2005 году «Аэрофлот» — крупнейший оператор Ил-62М — отказался от использования этой машины. Самолёт не удовлетворял современным требованиям к экологическим нормам и уровню расхода топлива. На этом закончилась эпоха эксплуатации советского дальнемагистрального титана.

По информации специализированных порталов, на сегодняшний день эксплуатируются около 20 Ил-62М. Примерно половина этого парка находится в ведении МЧС, ВКС и авиаотряда «Россия» (Управление делами президента Российской Федерации). По одному Ил-62М осталось в Судане, Гамбии, Белоруссии и Киргизии. Предположительно, четыре машины эксплуатирует компания Air Koryo (КНДР).

В беседе с RT бывший заместитель министра гражданской авиации СССР, заслуженный пилот Советского Союза Олег Смирнов назвал появление Ил-62 революцией в отечественных пассажироперевозках. По его словам, флагман «Аэрофлота» был надёжной и комфортной машиной, которая останется в памяти пассажиров и пилотов как пример несомненного успеха советских конструкторов.

Эксперт отметил, что Ил-62 был достойным конкурентом своих зарубежных аналогов и получал положительные оценки иностранных специалистов. Также у лайнера не было проблем с самоокупаемостью.

Собеседник RT напомнил, что в конце 1980-х годов с целью замены Ил-62М был создан широкофюзеляжный самолёт — низкоплан Ил-96 пассажироёмкостью от 235 до 435 человек. Однако экономический кризис сорвал планы по выпуску и эксплуатации этой машины.

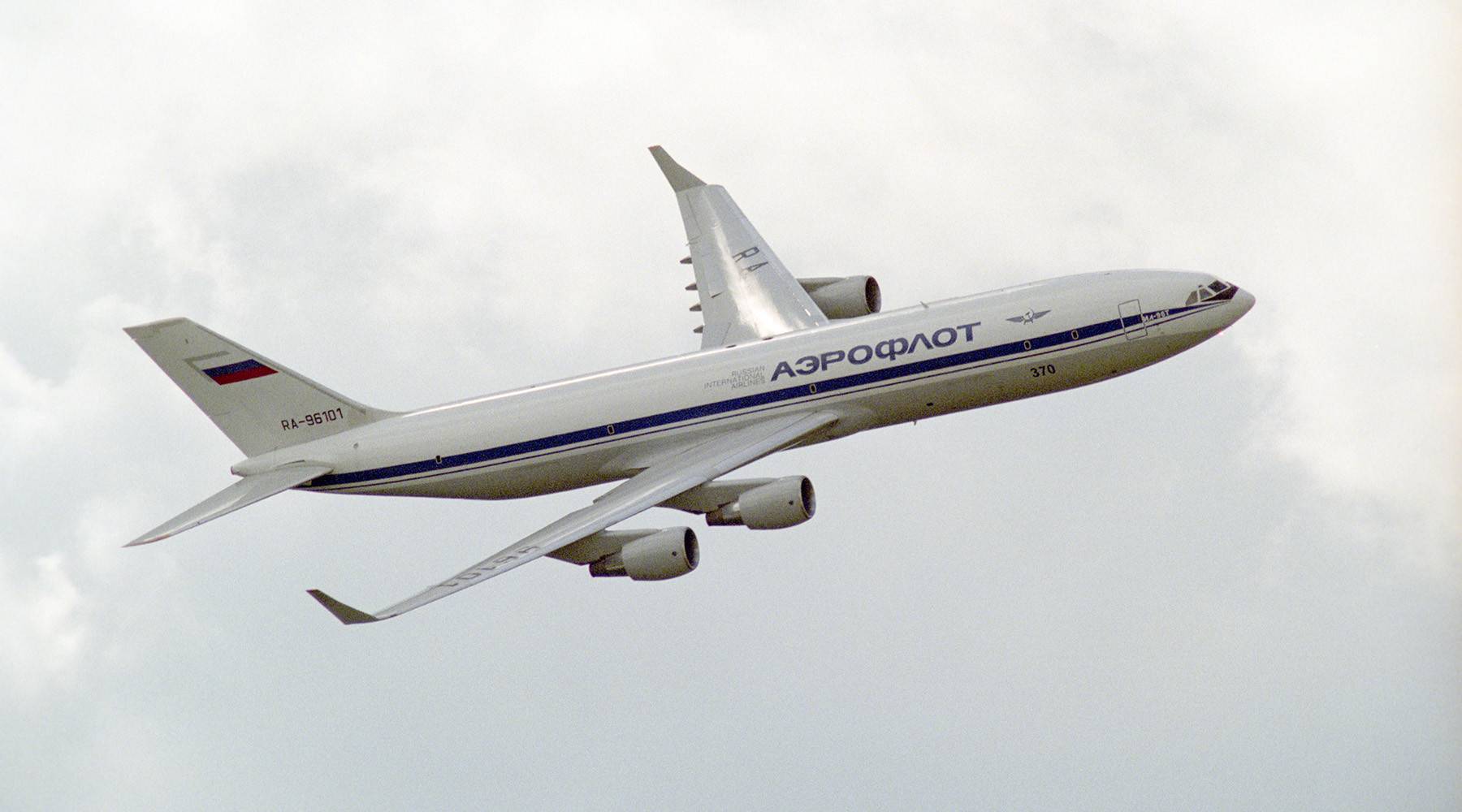

  • Пассажирский широкофюзеляжный самолёт для авиалиний большой протяжённости Ил-96
  • РИА Новости

В настоящее время Ил-96 остаётся бортом номер один, несколько машин продолжает эксплуатировать кубинская компания Cubana.

В 2016 году правительство России приняло решение возродить проект Ил-96. ПАО «Ил» ведёт разработку Ил-96-400М вместимостью 390 пассажиров. На новые машины будут устанавливаться двигатели ПС-90А-1. Ожидается, что первый полёт Ил-96-400М совершит в 2019 году.

Расследование

По данным комиссии, все системы самолёта до его столкновения с землёй работали нормально. Погода также не могла быть причиной падения: горизонтальная видимость 1500 метров, ветер слабый, температура +6 °C. Самолёт был оборудован автопилотом «Полёт-1», который позволял осуществлять заход на посадку в автоматическом режиме. Согласно данным регистратора полётных данных МСРП-12, выход из снижения экипаж начал на высоте 800 метров при скорости 560 км/ч и за 34 секунды до катастрофы. До высоты 740—600 метров действия экипажа соответствовали требуемым, и параметры полёта были в норме. Однако далее экипаж уже не предпринимал действий по выводу самолёта в горизонтальный полёт, а также по предотвращению столкновения с землёй. Причина этого не была установлена, так как речевой самописец МС-61 переговоры пилотов не записал из-за израсходования носителя (проволоки).

Были заодно выявлены нарушения в работе диспетчера, который назвал посадочный курс лишь по запросу командира рейса 217. Также, при повторении указаний по посадке, командир ошибочно назвал давление 746 мм рт. ст. (а не 742), на что диспетчер его не поправил. Экипаж установку давления на эшелоне перехода не доложил. Позже диспетчер не потребовал от экипажа доклада об установке давления на эшелоне перехода, который те забыли доложить. Однако неправильная настройка барометров не могла стать причиной катастрофы, так как даже при стандартных 760 мм рт. ст. и при занятии по высотомеру высоты 400 метров, самолёт оказался бы в 200 метрах над землёй, чего вполне достаточно для вывода самолёта в горизонтальный полёт.

Таким образом, точные причины, почему экипаж, начиная с высоты 600—500 метров, не стал прекращать снижение самолёта, так и не были установлены. Существуют лишь предположения, почему это произошло, в том числе:

  • нарушение работоспособности и нормального психофизиологического состояния в результате возможного воздушного разряда статического электричества или других явлений;
  • частичный отказ в системе продольного управления самолётом. При этом зафиксированные бортовым самописцем незначительные отклонения руля высоты не дают права делать вывод как о полной исправности продольного управления, так и об осознанном воздействии пилотов на руль высоты при пилотировании исправного самолёта вблизи земли.

Этапы проектирования Ил-62

Необходимость внедрения инноваций в конструкцию новой модели самолетов была продиктована тем фактом, что в зарубежной авиации уже эксплуатировались двигатели реактивного типа. Это послужило толчком для создания Ил-62 — последнего творения инженера-конструктора Ильюшина.

Самолет должен был соответствовать ряду характеристик:

  • высокая скорость;
  • дальность пути;
  • надежность;
  • экономичность;
  • удобство для пассажиров;
  • способность выдерживать турбулентность и отказ двигателей.

Кроме этих условий, необходимым критерием был облегченный вес машины. Одним из решений этой задачи стал переход электрообеспечения с постоянного на переменный ток. Такой простой способ, тем не менее, снизил массу судна на 600 килограммов.

Одним из критериев было повышение дальности полетов для выполнения рейсов на длительные расстояния.

В последующие годы велись испытания конфигураций двигателей самолета с целью найти оптимальный вариант. В рамках испытаний самолет поднимали в воздух, и в 1967 году финальная версия Ил-62 была выпущена в эксплуатацию.

На этом деятельность конструкторов не остановилась: через два года они приступили к созданию улучшенной модификации самолета.

В ней была усовершенствована масса деталей корпуса, систем управления и навигации. Был добавлен еще один бак для топлива, в результате чего масса судна увеличилась на более чем 4 тонны. Эта разновидность Ил-62, с кодовым названием Ил-62М, была предназначена для более длительных полетов в сложных климатических условиях.

Все разновидности Ил-62 были долго и тщательно испытаны в различных условиях, что позволило наиболее точно создать конструкцию, сочетавшую в себе удобство, безопасность и улучшенные технические характеристики. В конце 1970-х годов был создан еще один вариант — Ил-62МК, который отличался усиленной конструкцией крыльев и способностью перевозить до 167 пассажиров. Огромное количество тщательных испытаний всех характеристик судно не помешало быстрому вводу Ил-62 в эксплуатацию.

Ил-62 стал первым в своем роде самолетом в СССР, способным соединять континенты, преодолевая расстояние между ними. Во время пробной демонстрации готовой модели руководящим чинам Советского Союза того периода, в том числе самому Никите Хрущеву, последний выразил бурный восторг конструкцией самолета.

Конструкция Ил-62

Планер

Самолёт был разработан в нескольких компоновочных вариантах. Компоновка различалась числом пассажирских салонов, числом кресел и шагом их установки, а также степенью их комфортности, что позволяло использовать Ил-62 с максимальной рентабельностью.

Самолёт представляет собой свободнонесущий низкоплан со стреловидным крылом и Т-образным оперением, с четырьмя двигателями в хвостовой части фюзеляжа. Фюзеляж представляет собой конструкцию овального в плане сечения с силовым набором из шпангоутов, стрингеров и работающей обшивки. Всего в силовом наборе фюзеляжа 101 шпангоут и 76 стрингеров.

Спереди находится радиопрозрачный обтекатель антенны РЛС «Гроза». Герметичная часть фюзеляжа разделена полом на верхнюю и нижнюю части. В верхней герметичной части фюзеляжа находятся: кабина экипажа (со 2-го по 11-й шпангоут) с пятью рабочими местами членов экипажа, оборудованная необходимой аппаратурой, для нормальной работы, первого и второго пилотов, бортинженера, радиста и штурмана. Затем два (или три) пассажирских салона, между салонами — кухня-буфет, в задней части фюзеляжа гардероб на 125—130 мест для зимней одежды пассажиров. На всю пассажирскую кабину имеется пять туалетных комнат (два передних, один средний и два задних туалета). Пол пассажирских салонов состоит из фиксированных и легкосъёмных панелей, изготовленных из фанеры с внутренним заполнителем из пенопласта. Под полом находятся три багажно-грузовых помещения, 4-й багажный отсек размещается в негерметичной хвостовой части фюзеляжа и используется для перевозки самолётного имущества. Общий объём всех багажных отделений составляет 48 м3. Внизу негерметичные отсеки стоек шасси и отсек центроплана. Задний шпангоут № 75 является гермоперегородкой пассажирской кабины и имеет в конструкции дверь для прохода в служебный отсек. Служебный отсек находится между шпангоутами № 75—85 и предназначен для размещения различного самолётного оборудования. На конструктивно одинаковые силовые шпангоуты № 78 и № 82 навешиваются гондолы двигателей. Шпангоут № 85 является последним шпангоутом гермокабины.

Фюзеляж внутри покрыт теплозвукоизолирующим покрытием.

Версии Ил-62

Первой моделью был межконтинентальный Ил-62Д. Он должен был обеспечить транспортировку 70 пассажиров из Москвы в Гавану с промежуточной посадкой в г. Мурманск. Самолет был оснащен двигателями НК-8-4. Дозаправка обеспечивалась установкой дополнительных топливных баков емкостью 30 000 л. Их разместили в заднем отсеке кабины пассажиров.

Полезно знать! Такая конструктивная особенность снижала показатель безопасности авиасудна.

Было принято решение позаботиться о пожаробезопасности баков. Внесенные конструкторские изменения решали эту проблему, но ухудшали летные характеристики. Поэтому эта модель так и не получила дальнейшего развития.

Следующей модификацией воздушного судна стал Ил-62М. Его оснастили мощными двигателями и современными авиационными системами. Он обеспечивал транспортировку более 150 человек на значительные расстояния. Дополнительный топливный бак установили в киле. Его емкость — 5000 л.

Через несколько лет после выпуска предыдущей модификации авиасудна был сконструирован Ил-62М-200. Его современная модификация — Ил-62МА. Вместимость судна по отсекам:

  • 198 мест в экономклассе;
  • 186 мест в туристическом классе;
  • 161 место в отсеке смешанного типа.

Для увеличения вместительности конструкторам пришлось убрать из салона гардеробную комнату. Также была сделана перекомпоновка всех отсеков хвостовой части.

Важно! Ил-62М-200 — первый самолет с широкофюзеляжным интерьером. Следующая модель — Ил-62М-250

Его вместительность — 250 пассажирских мест. Он мог совершать полеты на расстояния средней протяженности. В его конструкции были определенные недостатки. Устранить их так и не получилось. Поэтому самолет не стали выпускать

Следующая модель — Ил-62М-250. Его вместительность — 250 пассажирских мест. Он мог совершать полеты на расстояния средней протяженности. В его конструкции были определенные недостатки. Устранить их так и не получилось. Поэтому самолет не стали выпускать.

Воздушное судно Ил-62МГр было разработано в КАПО им. С.П. Горбунова. Это грузовой лайнер, который должен был эксплуатироваться в коммерческих полетах. С его помощью могли доставлять крупногабаритные грузы.

Ил-62МК самолет со вместительностью до 195 пассажиров. Его салон модернизирован согласно установленным международным стандартам. Для повышения ресурса его крылья оснастили усиленной конструкцией.
