FN P90 – от пистолетов-пулеметов отстал, к автоматам не пристал

Используемые боеприпасы

Ещё при создании ПП-90 инженеры понимали, что использование патронов 9х18 мм снижает эффективность орудия. Он не способен пробить бронежилет, которым может быть экипирован противник. Когда стартовало создание ПП-93 боеприпасы, по отношению к современным условиям, устарели ещё больше, что снижало их пробивное действие до минимума.

В Туле нашли решение этой проблемы — разработали новые заряды с бронебойной пулей, которые получили индекс 7Н25. Пуля сделана по типу полуоболоченной. Сердечник, сделанный из стали, оголён. Кинематическая энергия при контакте с препятствием повышена за счёт сниженного веса пули и увеличенной скорости после выстрела. Это позволило пробивать военные бронежилеты 6Б5-12 на расстоянии до 30 метров и стальные листы толщиной в 5 миллиметров на дистанции до 15 метров.

Пистолет-пулемет ПП-90 патрон калибр 9 мм. Устройство

ПП-90 — 9-мм специальный пистолет-пулемёт скрытого ношения, разработанный по заказу МВД РФ.

Как говорят оружейники, военным законы физики не писаны, потому так часто можно встретить требования к оружию противоречащие здравому смыслу. Нашим же конструкторам, почти всегда удавалось сделать практически невозможное и если не полностью удовлетворить все требования в своих образцах, то хотя бы вплотную приблизиться к ним. Ярким примером является пистолет-пулемет ПП-90, о котором обычно встречаются негативные отзывы. Тем не менее, это оружие очень интересно, а главное полностью соответствует тем требованиям, которые к нему предъявляли.

Пистолет-пулемет ПП-90М

Разработан данный пистолет-пулемет был в начале 90-х годов прошлого века, именно тогда потребовался компактный ПП, который бы не обременял стрелка при ношении своим весом или габаритами и идеально подходил бы для скрытого ношения. Оружие было решено сделать складным, хотя на этом прокололись уже множество оружейных компаний, так и не добившись распространения подобных образцов. Попытаться сделать складной пистолет-пулемет решили сделать тульские оружейники и добились того, что в сложенном виде оружие даже на оружие было непохоже, хотя и разложенным образец только отдаленно напоминал ПП. Внешний вид пистолета-пулемета достаточно интересный. Будучи сложенным, он представляет собой блок 270 миллиметров в длину, 90 в ширину и 32 в толщину. Из этого блока буквально за 3-4 секунды можно разложить пистолет-пулемет длиной 485 миллиметров, весом 1,8 килограмма.

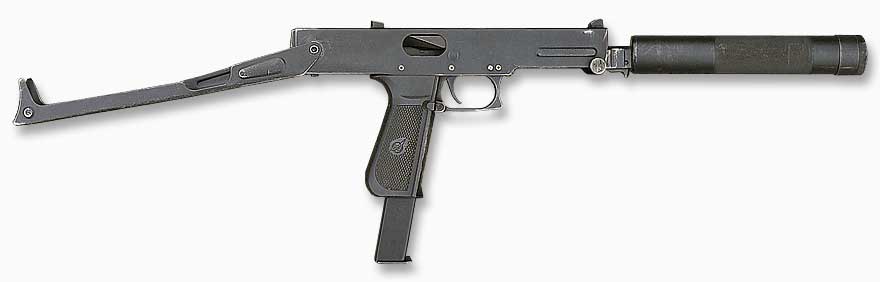

Пистолет-пулемет ПП-90

Автоматика образца построена по схеме со свободным затвором, огонь ведется с закрытого затвора, только автоматический, одиночного огня оружие не имеет. Темп стрельбы равняется 600-800 выстрелов в минуту, так что, в принципе, вести учет израсходованных боеприпасов стрелку достаточно просто. Питается пистолет-пулемет ПП-90 из отъемных коробчатых магазинов вместимостью 30 патронов 9х18ПМ, патроны ПММ не могут использоваться. Эффективная дальность оружия не превышает 50 метров, чему способствуют не самые лучшие прицельные приспособления и эргономика пистолета-пулемета, впрочем, от подобного образца большая эффективная дальность ведения огня и не требуется.

Конструкция оружия очень сильно напоминает складной нож «бабочку». При приведении пистолета-пулемета в боевое состояние, блок раскладывается на две части: ствольную коробку и приклад, по центру остается рукоять, она же приемник магазина. К сожалению, конструкция оружия такова, что хранить пистолет-пулемет в сложенном состоянии с магазином невозможно. Поэтому для того что бы начать стрелять из оружия его сначала нужно разложить, вставить магазин, взвести затвор, при этом по желанию необходимо так же поднять прицельные приспособления, которые имеют не самую жесткую фиксацию, что сказывается на эффективности огня из оружия. Именно на прицельные приспособления ругаются чаще всего. Приклад оружия, в силу сохранения компактных размеров пистолета-пулемета в целом так же получился очень короткий и человеку хорошо развитому физически он будет неудобен. Много нареканий вызывает и надежность автоматики ПП, все-таки, как ни крути, а когда оружие складывается и раскладывается в разные стороны, то люфт деталей неизбежен, а значит будут и проблемы с работой образца.

Пистолет-пулемет ПП-90М в неполной разборке: 1 — затвор; 2 — возвратно-боевая пружина; 3 — ствол со ствольной коробкой, прицельным приспособлением, спусковым механизмом, предохранителем-переводником, пистолетной рукояткой и прикладом; 4 — магазин.

В целом оружие получилось достаточно простым, и хотя его в карман не положишь, но нельзя отрицать того, что конструкторам удалось создать образец достаточно компактный в сложенном состоянии. Для повсеместного распространения данный ПП, естественно не подходит, причиной тому и небольшая эффективная дальность ПП-90 и длительное время подготовки оружия к стрельбе, да и нарекания на работу оружия так же явно не на пользу этого пистолета-пулемета. Несмотря на это нельзя оценивать данное оружие строго негативно, не стоит забывать, что речь идет о складывающемся ПП компактных размеров, а это оружие достаточно специфическое. Но нашему соотечественнику чаще всего проще ругаться на оружие, без учета того, что этот пистолет-пулемет не является полноценным образцом, хотя спрашивают с него как с обычного ПП.

ПП-90 в готовом для стрельбы положении

Автомат (штурмовая винтовка) MKEK MPT-76

MPT-76 В 2007 году, по договору с секретариатом по оборонной промышленности Турции SSM (Savunma Sanayii Müsteşarlığı), оружейный концерн MKEK (Makina ve Kimya Endüstrisi Kurumu) начал работы по созданию нового автомата для турецкой армии. Первые образцы этого оружия, рассчитанные на патрон 5.56х45 НАТО появились к 2008 году под названием «Mehmetçik-1» и конструктивно базировались на немецкой винтовке HK 416.

Калибр, мм7.62х51
Длина, мм — приклад сложен — приклад разложен900 1000
Длина ствола, мм406
Вес без патронов, кг4.18
Магазин, кол. патронов20
Начальная скорость пули, м/с800
Эффективная дальность стрельбы, м600

Однако ВС Турции, в отличие от большинства стран-участников НАТО, в качестве стандартного армейского боеприпаса в основном до этого отдавали предпочтение патрону 7.62х51 мм, а не 5.56х45 мм. В результате было принято решение о том, что новая штурмовая винтовка (автомат) должна использовать патрон 7.62х51 НАТО.

В начале 2010-х годов MKEK была создана новая 7.62-мм автоматическая винтовка, получившая обозначение MPT-76 (MPT расшифровывается как Milli Piyade Tüfeği – национальная пехотная винтовка), также ставшая известная под названием «Mehmetçik-2». В конце 2013 года. были проведены ее окончательные испытания, а в мае 2014 года в подразделения Турецкой армии была поставлена первая партия этого оружия.

Автомат MPT-76 конструктивно и внешне схож с немецкой 7.62-мм штурмовой винтовкой HK 417. Однако между этими образцами стрелкового оружия есть и существенные различия. Газовый поршень MPT-76 сконструирован без применения пружины и кольца, а на поворотной части затвора винтовки установлен один отражатель стреляных гильз (затвор HK 417 оснащен двумя отражателями).

MPT-76 на сошках

MKEK MPT-76 использует газоотводную автоматику с расположенным над стволом газовым поршнем с коротким ходом. Запирание ствола осуществляется поворотным затвором с 7 боевыми упорами.

Ствольная коробка выполнена из алюминиевого сплава и соединяется двумя поперечными штифтами с алюминиевой коробкой ударно-спускового механизма, выполненной зацело с шахтой магазина.

Ударно-спусковой механизм обеспечивает как одиночное ведение огня, так и полностью автоматическое. Предохранитель-переводчик режимов ведения огня располагается над пистолетной рукояткой и дублируется с двух сторон.

Питание автомата боеприпасами осуществляется из отъемных двухрядных магазинов емкостью на 20 патронов.

В конструкции оружия предусмотрена затворная задержка.

MPT-76 с прикрепленной дополнительной рукояткой и штык-ножом

Ствол длиной 16 дюймов (406 мм) изготовлен способом холодной ковки и имеет 6 правосторонних нарезов. Его срок службы порядка 12000-15000 выстрелов. На ствол может крепиться штык-нож.

MPT-76 (вид спереди)

Приклад телескопический, регулируемый по длине (на 12 позиций).

В верхней части ствольной коробки расположена универсальная направляющая типа Пикатинни, на которую устанавливаются оптические или механические прицельные приспособления, а также быстросъемная рукоятка для переноски оружия.

Винтовка штатно комплектуется мушкой на складном основании, расположенной на газовом блоке, и складным регулируемым апертурным целиком на съемном основании. Кроме того, рукоятка для переноски, в своей верхней части оснащена собственной U-образной мушкой и целиком для стрельбы навскидку, на малых дальностях, а также имеет продольный канал для использования основных механических прицельных приспособлений.

На цевье винтовки снизу и по бокам могут устанавливаться дополнительные направляющие типа Пикатинни для крепления подствольного гранатомета, а также различных приспособлений и аксессуаров.

В целом винтовка MKEK MPT-76 представляет собой достаточно точное и надежное автоматическое оружие, обладающее высокой поражающей способностью.

MPT-76

Принцип работы FN P90

Автоматика P90 основана на свободном коротком ходе затвора, что обеспечивает ему очень высокую плотность огня. Для большего удобства рукоятка взведения затвора и защёлка магазина продублированы и находятся по обе стороны, а предохранитель находится рядом со спусковой скобой.

Он имеет три режима:

  • блокировка оружия;
  • одиночный выстрел;
  • автоматический огонь.

Однако при кратковременном нажатии в автоматическом режиме произойдёт лишь один выстрел. Для очереди нужно «утопить» спусковую скобу. Отдельного внимания заслуживает ствол, оснащённый пламегасителем-компенсатором по умолчанию. Эта деталь позволяет провести небольшую параллель с семейством оружия за авторством Михаила Калашникова.

Дизайн

Как выглядит FN P90? Фотографии показывают, что внешний вид разработки крайне необычен для оружия, которое согласно назначению, способу применения и дальности поражения фактически выступает пистолетом. При первом взгляде на образец может показаться, что на практике его использование окажется не слишком удобным. Модель не содержит привычной для стрелков пистолетной рукояти. Альтернативой последней здесь служат отверстия в корпусе, через которые, собственно, и удерживается оружие во время ведения огня. С тыльной стороны таких специфических рукоятей упираются ладони стрелка. Кроме того, оружие придавливается к плечу миниатюрным прикладом.

Удержание пистолета-пулемета FN P90 оказывается откровенно неудобным для пользователей, которые только знакомятся с образцом. Однако такое оружие намного сложнее выбить из рук по сравнению с пистолетами привычного дизайна.

По обеим сторонам корпуса имеются переключатели режимов ведения огня, представленные в виде предохранителей-переводчиков. Располагаются они поблизости от спускового крючка. Такое строение существенно ускоряет снятие оружия с блокировки и изменение режимов стрельбы.

Видео ПП-90М1

https://youtube.com/watch?v=1v7EnYITMdw Пистолет-пулемет ПП-90М1 разработан как конкурент пистолету-пулемету ПП-19 “Бизон” с его шнековым магазином большой емкости, обеспечивающим высокую плотность огня при скоротечных огневых контактах на малой дальности. В отличие от ижевского “Бизона”, тульский ПП-90М1 имеет более современную конструкцию с широким использованием пластмасс, а также позволяет использовать обычные, более дешевые коробчатые магазины при помощи штатного адаптера, одновременно выполняющего роль цевья. на данный момент нет информации о том, состоит ли ПП-90М1 на вооружении в каких либо правоохранительных или охранных структурах России.

Пистолет-пулемет ПП-90М1 построен на основе автоматики со свободным затвором. Корпус оружия целиком выполнен из высокопрочного пластика, зацело с пистолетной рукояткой и спусковой скобой. Корпус шнекового магазина большой емкости, по устройству примерно аналогичного магазинам ПП “Бизон” и Calico, также выполнен из пластика. Корпуса коробчатых магазинов выполнены из штампованного металлического листа.

Пистолет-пулемет ПП-90М1 с цевьем – адаптером для коробчатых магазинов (слева) с винтовым (“шнековым”)магазином повышенной емкости (справа).

ПП-90М1 позволяет вести огонь одиночными выстрелами и очередями. Приклад металлический. складной вверх и вперед, поверх ствольной коробки. Переводчик-предохранитель расположен слева, над спусковой скобой, и позволяет вести огонь одиночными выстрелами и очередями. Из необычных особенностей нужно отметить весьма спорный способ взведения затвора при помощи нажатия на кнопку-толкатель, расположенную над дульной частью ствола. Такое расположение механизма взведения можно было бы объяснить желанием сделать ПП боле пригодным для скрытого ношения и быстрого извлечения из-под одежды, однако торчащие справа рычаг предохранителя и головка винта для разборки явно не будут способствовать этому. Для разборки ПП-90М1 необходимо вывернуть длинный поперечный винт, расположенный над магазином, после чего из корпуса вынимается ствол вместе с затворной группой и возвратной пружиной, расположенной над стволом.

Пистолет-пулемет ПП-90М1 рассчитан на использование мощных Российских 9мм патронов 7Н21 и 7Н31 (9х19мм ПБП) с бронебойными пулями, также могут использоваться обычные патроны 9х19мм Парабеллум или 9мм НАТО.

Я имел возможность подержать ПП-90М1 в руках осенью 2003 года, хотя и не стрелял из него. В целом у меня осталось не самое лучшее впечатление об этом оружии, особенно после знакомства с его механизмом взведения затвора, прицелом (чересчур мелким и нерегулируемым), а также способом сборки-разборки. М.П.

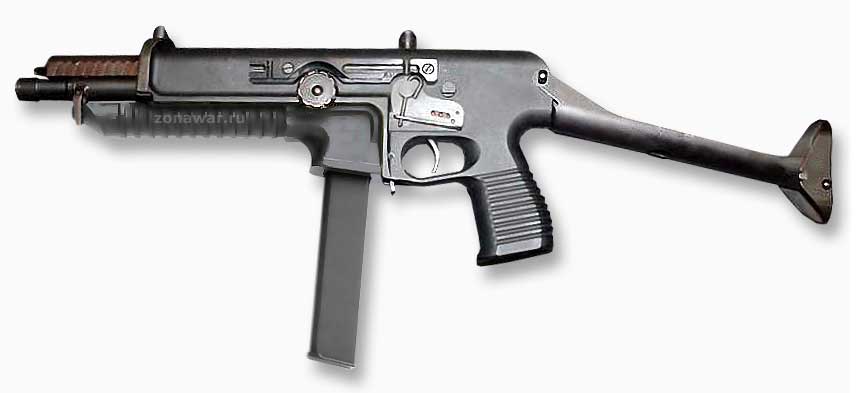

Пистолет пулемет ПП-90М1 с коробчатым магазином

Необходимость перевооружения

Первые попытки создать оружие, которое бы позволяло использовать пистолетный патрон для автоматической стрельбы, предпринимались еще в Первую мировую войну. Пистолет-пулемет Villar-Perosa, разработанный в 1914 итальянцем Бетелем Ревелли, изначально предназначался для вооружения аэропланов. Однако 9-мм патрона было явно не достаточно для ведения воздушного боя, и оружие вскоре адаптировали для использования на земле. Им не только вооружали пехоту, но и устанавливали на автомобилях, мотоциклах и даже на раме велосипедов. Но спаренный ствол и слишком высокая скорострельность (это еще долгое время будет главным недостатком многих пистолетов-пулеметов) делали изобретение Ревелли достаточно громоздким и малоэффективным в бою.

И все же опыт Первой Мировой войны заставил армии всех государств задуматься о разработке автоматического оружия. Однако в среде консервативно настроенного армейского руководство отношение к новым веяниям было строго отрицательное. Историк Борис Бурба указывает несколько причин. Во-первых, малая дальность стрельбы. Большинство пистолетов-пулеметов были эффективны только на расстоянии менее 200 метров. В то время еще мало кто мог представить, что ключевыми сражениями грядущей войны станут не окопные противостояния, а уличные бои. Ведь в Сталинграде и Берлине решающее значение имели не дальность, а именно кучность и скорость стрельбы, чего не могла обеспечить винтовка. Другим немаловажным фактором являлась высокая стоимость пистолетного патрона, умноженная на высокий расход при автоматической стрельбе. Поэтому во многих странах поначалу относились к пистолету-пулемету исключительно как к полицейскому оружию.

Необходимость перевооружения остро встала после гражданской войны в Испании. Тогда Третий Рейх активно помогал Франко подавить сопротивление республиканцев. В этой войне немцы использовали совершенно новую тактику. Под прикрытием танков они подходили достаточно близко к окопам противника и уничтожали сторонников республики ураганным автоматическим огнем. Таким образом, в испанских окопах пистолет-пулемет показал свое бесспорное преимущество против пусть и дальнобойных, но сильно уступающих по скорострельности винтовок.

Добровольцы из СССР, воевавшие в Испании, на себе ощутили смертоносность автоматического огня, однако руководство Страны Советов медлило с модернизацией. И на это были свои причины. Многие военные деятели считали, что если и грянет новая война, то она мало чем будет отличаться от Первой мировой и Гражданской. В знаменитом фильме «Если завтра война» мы видим, как Красная Армия громит врага на его территории стремительным натиском кавалерии. Кроме того, в конце 30-х годов в среде советского военного руководства проходили массовые репрессии. Разумеется, в таких условиях военачальникам было не до модернизации.

FN PS90

FN PS90 — FN 5.7x28mm

FN PS90, standard sight replaced with MIL-STD-1913 rail — FN 5.7x28mm

FN PS90 TR — FN 5.7x28mm

The FN PS90 is a semi-automatic carbine version of the P90 with a 16-inch barrel for civilian use.

Film

Title Actor Character Notation Date
The Baytown Outlaws Hood Pirates gang memberFN PS90 TR 2012
The Baytown Outlaws Clayne Crawford Brick OodieFN PS90 TR 2012
Gun (2010) 50 Cent Rich Taylor 2010

Video Games

Game Title Appears as Mods Notation Release Date
Operation 7 2008
War Inc. BattlezoneP90S2010
State of Decay«MPS 90B»with scopeincorrectly chambered 9x19mm2013

FN Herstal — A list of all firearms manufactured by FN Herstal.

ППС: лучший пистолет-пулемет Второй мировой

В годы Великой Отечественной войны пистолет-пулемет Судаева стал №2 среди образцов автоматического стрелкового оружия Красной Армии Обычно стрелковое оружие, появляющееся в разгар войны, бывает удачным, так как создается под уточненные и четко сформулированные тактико-технические требования. Так вышло и с нашим сегодняшним героем. Простой в производстве и эксплуатации, предельно надежный и очень удобный в ежедневном обиходе пистолет-пулемет Судаева очень помог советским войскам на втором этапе Великой Отечественной. Сегодня мы сравним его со «старшим братом» — ППШ, узнаем, чем же так хорош был ППС, что он заслужил отдельного упоминания.

Модификации и эксплуатация

Уже в 1993 году пистолет-пулемёт ПП-90 был модернизирован. Доработанный вариант, названный ПП-90М, получил усиленную ствольную коробку и режим стрельбы одиночными выстрелами. Производство базовой модели после этого было свёрнуто.

В том же году появился ПП-93 – по устройству автоматики он аналогичен пистолету-пулемёту ПП-90, но вот возможности складываться не имеет. За счёт этого удалось добиться улучшения эргономики, оружие стало удобнее в ношении. ПП-93 получил возможность установки глушителя и ЛЦУ.

А вот образец с индексом ПП-90М1, несмотря на название, к оригинальному образцу ПП-90 уже отношения не имеет. Это совершенно новая модель, использующая более мощные патроны 9х19 мм, и рассчитанная на использование шнекового магазина большой ёмкости.

Он не только был запущен в серию, но и был принят на вооружение органов правопорядка. Опыт эксплуатации, однако, оказался не очень удачным. В частности, нарекания вызвала непрочная ствольная коробка. Это и привело к созданию модернизированного варианта — ПП-90М. А вот победить чувствительность к загрязнениям и лёгкость самого загрязнения – не удалось.

«Врождённым» оказался и такой недостаток, как плохая эргономика – следствие необходимости скрытности в сложенном виде. Да и сама идея складного оружия на практике оказалась не совсем такой, как в теории. Сложенный «пенал» носить было неудобно, а в случае опасности пресловутые 3-4 секунды для приведения в боевую готовность оказались слишком долгим временем.

Так и появился «окончательный» вариант – ПП-93, более удобный в повседневной носке и при стрельбе. Тем не менее, оригинальный образец ПП-90 (модернизированный) по-прежнему производится и предлагается на продажу. Помимо российских «органов», заинтересовался им Казахстан. Там этими пистолетами-пулемётами с 1995 года вооружена ВОХР, а с 2003 года – финансовая полиция. В том же 2003 году партию из 880 штук ПП-90 передали казахскому министерству обороны.

Примечания

  1. Díez, Octavio. Armament and Technology: Handguns (неопр.). — Barcelona: Lema Publications, S.L., 2000. — ISBN 9788484630135.
  2. Otero, Silvia.  (исп.). El Universal (19 de enero de 2008). Дата обращения 18 ноября 2011.
  3. Fux, Eric.  (нид.). De Redactie (21 апреля 2011). Дата обращения 2 мая 2011.
  4. Ars Mechanica – The Ultimate FN Book (англ.) / Auguste Francotte, Claude Gaier, Robert Karlshausen; Francotte, Auguste; Claude, Gaier; Karlshausen, Robert. — Vottem: Herstal Group, 2008. — ISBN 9782874158773.
  5.  (недоступная ссылка)
  6. Oliver David.  (недоступная ссылка). Global Defence Review (2007). Дата обращения 2 февраля 2014.
  7. Gourley S., Kemp I. The Duellists (англ.) // Jane’s Defence Weekly. — 2003. — Vol. 40, no. 21. — P. 26-28. — ISSN .
  8.  (нем.). Дата обращения 12 августа 2009.
  9. Meier, Joachim.  (нем.). Official Website of the Austrian Armed Forces (2008). Дата обращения 13 октября 2009.
  10. Noro, Lauro.  (исп.). Def Digital Argentina (Defensa). Дата обращения 28 августа 2009.
  11. Villada, Christian.  (исп.) (недоступная ссылка). SAORBATS. Дата обращения 29 августа 2009.

  12. Лерой Томпсон. Антитеррор. Руководство по освобождению заложников. — М.: ФАИР-ПРЕСС, 2005. — С. 123. — ISBN 5-8183-0859-6.
  13. Александр Ильченко. . «СЕГОДНЯ.ua» (17 января 2011). — «Вскоре поступят закупленные в прошлом году пистолеты-пулеметы Р-90 бельгийского производства, оборудованные лазерными целеуказателями и глушителями». Дата обращения 12 мая 2015.

Патроны

Под модель FN P90 выпускаются остроконечные легковесные пули, форма которых скорее напоминает винтовочный боезапас, чем патроны для пистолета. Такое решение реализовано разработчиками, поскольку проникающего действия большинства стандартных боеприпасов часто оказывается недостаточно для решения специфических боевых задач. К примеру, модульные бронежилеты американского производства марки Ciras уже не пробивались теми же стандартными пулями калибра 9×19 мм. И это несмотря на ведение огня с расстояния в несколько десятков метров. Однако патроны FN P90 полностью справлялись с данной задачей, проходя на вылет при стрельбе с 150-200 м.

Конструкция

Автоматика пистолета-пулемёта ПП-93 работает на базе отката свободного затвора. В конструкцию затвора входит жёсткий ударник. Стрельба осуществляется на «выкате». Капсюль разбивается, когда затвор двигается в крайнее переднее положение. При этом он никогда не достигает этой позиции из-за нарастающего давления в канале ствола, которое отбрасывает затвор до его фиксации в крайнем переднем положении. В крайнем заднем положении удар также не возникает. Это обеспечено характеристиками самого затвора и возвратной пружины. Энергия затвора при его откате поглощается до удара по затыльнику. Это приводит к небольшому рассеиванию при стрельбе очередями.

Магазины сделаны по коробчатому типу. Производитель предусмотрел два варианта: на 20 и 30 зарядов. Магазин имеет двухрядное расположение и выход. Использование боеприпасов 9х18 при двухрядном строении обоймы непрактично, так как могут возникать проблемы с досыланием в патронник. Чтобы сбоев при подаче патронов не возникало, инженеры расточили патронник, располагающийся в стволе. Такое конструкционные решение привело к раздутию гильз, но на стабильность работы негативного влияния нет.

Плечевой упор сделан из металла. Для удобства переноски его можно складывать на верхнюю часть затворной коробки. Складывается поворотом вверх-вперёд. Конструкторы не предусмотрели защёлки для фиксации упора в сложенном положении. Эту функцию выполняет пружинящее окончание упора, которое западает за выштамповку затворной коробки. В открытом положении упор фиксируется защёлкой. Она находится на левой стороне тыльной части затворной коробки.

Механическое прицельное приспособление состоит из мушки и целика. Они жёстко зафиксированы на верхней части затворной коробки. С обеих сторон мушки есть защитные элементы, которые оберегают от повреждения стойками. Прицельный механизм рассчитан на поражение целей на расстоянии до 100 метров. Стрелок имеет возможность установить глушитель Г-ПП-93 или лазерный целеуказатель ЛП-93.

Огонь осуществляется с заднего шептала. Перед посадкой на шептало затвор помещается за два выступа взводящего движка. Выступы выходят за пределы затворной коробки в передней части. Во время выстрелов взводящий движок находится в крайнем переднем положении. Для его удержания предусмотрен фиксатор, представленный в виде кнопки на выступе движка.

Спусковой механизм предусматривает два режима огня — одиночный и очередями. Смена режима стрельбы осуществляется флажковым переключателем с поворотом на 180 градусов. Он находится в левой части затворной коробки. Положение «А» — режим огня очередями. Положение «О» — одиночный режим огня. Между ними находится положение «П», которое активирует работу предохранителя.

Тактико-технические характеристики:

  • Калибр используемых боеприпасов — 9;
  • Масса разряженного орудия — 1,47 килограмм;
  • Вместимость обоймы — 20 или 30 зарядов;
  • Масса магазина на 30 патронов — 425 грамм;
  • Масса обоймы на 20 зарядов — 312 грамм;
  • Вес боеприпасов — 9,76-10,07 грамм;
  • Вес пули — 5,75-6,15 грамм;
  • Скорость после выстрела — 320 м/с;
  • Максимальная дистанция поражения — 100 метров;
  • Скорость стрельбы — 600-800 выстрелов в минуту;
  • Длина ПП-93 с разложенным упором — 565 миллиметров;
  • Длина оружия со сложенным упором — 325 миллиметров;
  • Длина ствола — 195 миллиметров.

Корпус орудия сделан из стали. В производстве используют стальные листы толщиной в один миллиметр. Плечевой упор делается также из стали, только при изготовлении используют листы толщиной в полтора миллиметра. Такой подход обеспечивают высокую надёжность пистолету-пулемёту.

ПП Р90 был разработан в конце 1980х годов фирмой FN Herstal (Бельгия) в качестве оружия самообороны для тех военнослужащих, кому по штату не положены автоматы (экипажи танков и боевых машин, рассчеты артиллерии и т.п).

Так как пистолетные патроны, используемые в обычных ПП и пистолетах неэффективны против современных бронежилетов, получивших широкое распространение в армиях мира, ФН разработала новый патрон, имеющий высокую проникающую способность пули при приемлемом убойном и останавливающем действии. Новый патрон имеет калибр 5.7 мм и представляет собой несколько уменьшенный патрон 5.56мм НАТО, имея заостренную пулю со стальным сердечником. Такая пуля, при стрельбе из Р90, развивает дульную скорость до 715 м/с и способна поражать цели в кевларовых бронежилетах на дальностях до 200 метров.

Пистолет-пулемет FN P90 в базовом варианте, вид слева.

Пистолет-пулемет FN P90 в базовом варианте, вид справа.

Пистолет-пулемет FN P90 TR (triple rail) с установленными нештатным оптическим прицелом, тактическим фонарем и глушителем звука выстрела.

гражданский вариант FN PS90 с удлиненным стволом и только полуавтоматическим режимом огня.

Вид снизу на магазин пистолета-пулемета FN P90.

Пистолет-пулемет FN P90, неполная разборка.

 Характеристики

  • Калибр: 5.7×28мм SS190
  • Вес: 2.54 кг без патронов; 3 кг с магазином и 50 патронами
  • Длина: 500 мм
  • Длина ствола: 263 мм
  • Темп стрельбы: 900 выстрелов в минуту
  • Емкость магазина: 50 патронов
  • Эффективная дальность: 200 метров

Пистолет-пулемет FN P90 имеет компоновку буллпап, его корпус выполнен из высокопрочного пластика. Автоматика FN P90 построена по схеме со свободным затвором, стрельба ведется с закрытого затвора. Питание патронами осуществляется из магазина, расположенного над стволом. Патроны в магазине расположены перпендикулярно стволу и перед подачей в ствол разворачиваются на встроенной в магазин поворотной рампе. FN P90 имеет рукоятки заряжания, расположенные с обеих сторон оружия, предохранитель/переводчик режимов огня расположен под спусковым крючком. Стрелянные гильзы выбрасываются вниз, через полую рукоятку управления огнем.

Р90 оборудован встроенным коллиматорным прицелом кратности 1Х с прицельной сеткой в виде буквы Т. Прицельная сетка имеет автоматически регулируемую подсветку в зависимости от наружной освещенности. Кроме того, Р90 оборудован резервными открытыми прицельными приспособлениями. Вариант FN P90 TR не имеет штатного оптического прицела – вместо этого на нем установлены три направляющих типа Picatinny rail, на которые можно устанавливать различные варианты оптических и ночных прицелов, а также дополнительное оборудование (тактические фонари и т.п.)

Р90 может быть оборудован специальными лазерными целеуказателями видимого или ИК диапазона, а так же глушителем (требует использования специальных патронов с дозвуковой скоростью пули).

Р90 состоит на ограниченном вооружении в вооруженных силах и полицейских формированиях Бельгии, Дании, США (ряд полицейских департаментов и Секретная Служба, охраняющая президента и высших чиновников страны), Саудовской Аравии, в Перу и Таиланде, а также широко предлагается на экспорт.
