БРДМ-2: история, устройство и ТТХ

Трансмиссия

Во время разработки БРДМ-2 на заводе ГАЗ уже был налажен серийный выпуск армейского внедорожника ГАЗ-66 «Шишига». Для обеспечения унификации большая часть узлов позаимствована именно у него.

Коробка передач механическая 4-х ступенчатая, оснащена задней скоростью. На коробке предусмотрено место для размещения редуктора отбора мощности, используемого для привода лебедки. Лебедка находится в передней части бронемашины.

Колёса имеют функцию автоматической подкачки, это безусловный плюс на поле боя. Также имеется возможность регулировки давления в каждом из колёс. С помощи этой функции можно повышать проходимость машины на сложных участках дорог.

Навигация и система управления огнём БРДМ-3

Топографическое ориентирование БРДМ стало комплексным – превосходным. Современная радиосвязь на короткой и УКВ частоте, телефонная засекреченная связь использовались и ранее, добавилось спутниковое сообщение ГЛОНАСС, а устаревшие системы заменяются новыми. На борту есть беспилотные летательные аппараты, роботы наземной разведки.

В приоритетах экипажа БРДМ-3 – обнаружение и наблюдение за военными объектами противника, импульсная радиолокационная станция 1РЛ 133-3 «видит» сквозь дым, пыль, туман, дождь, снег: человека на дальности 4 км, бронетехнику на 10 км. Антенну можно снять с бронетранспортёра и поставить на удалении. Приборы ночного видения для разведчиков: на дальности до 15 км используется 1ПН 61 (лазерный) – видно танк (пассивный режим); на дистанции 3 км – виден человек (активный режим). Третий способ видения окружающей обстановки – прибор 1ПН 71 (тепловизионный), применяются в любую погоду и любое время суток на дистанции до 9 км – командир разведгруппы видит средние танки сквозь завесу: дымовую, световую, замаскированную или ночью.

Немного о технических характеристиках БРДМ-2

Броневые листы, установленные на данном автомобиле, защитят только от мелкокалиберного стрелкового оружия или различных осколков. Толщина листов составляет от 3 до 14 миллиметров, в зависимости от места бронирования.

Главное техническое преимущество такой машины — её очень высокая проходимость. Она имеет дополнительную пару колес, которые выдвигаются. Эта инженерная особенность позволяет бронемашине форсировать такие препятствия, как широкие рвы и канавы.

После сворачивания производства такой машины в Советском Союзе, выпуск её продолжается, но уже в Польше. Эксплуатация бронеавтомобиля осуществляется посредством экипажа из четырёх человек. Следует отметить, что более пятидесяти стран мира успешно её используют в различных целях.

Общее описание, устройство и сфера применения мотора А-01

Алтайский дизель марки А-01 – это четырёхтактный шестицилиндровый мотор без газотурбинного наддува, рабочим объёмом 11,15 литра, жидкостного охлаждения, с вертикальным рядным расположением цилиндров и непосредственным впрыском дизтоплива, с двумя отдельными головками.

Выпускался он в двух основных модификациях: А-01 и А-01М (нужно отметить, что первоначальный заводской индекс у данного мотора был – АМ-01).

Сфера применения дизельных двигателей А-01 и А-01М была достаточно широкой. Кроме сельскохозяйственных и трелёвочных гусеничных тракторов Т-4 (Т-4А, ТТ-4, ТТ-4М), дизелями семейства А-01 также оснащались втогрейдеры ДЗ-122, ДЗ-143, ДЗ-180, автопогрузчики ТО-18, ТО-28, экскаваторы ЭО-121, ЭО-4124, дорожные асфальтоукладчики ДУ-58, ДУ-62 , а также МТП-71А, МТП-7, ЛП-19А.

Кроме того, алтайские моторы семейства А-01 устанавливались также на дизельные электростанции; на насосные и буровые установки.

Мощность двигателей семейства А-01 составляет 135 л. с. (99,29 кВт), при частоте вращения коленчатого вала в районе 1700 об./мин. Максимальный крутящий момент двигателя А-01 составляет 570 Н.м, а крутящий момент двигателя А-01М – 630 Н.м, при 1200-1300 об./мин. Запас крутящего момента составляет не менее 15 процентов, а удельный расход дизтоплива находится в пределах – 170 г/л. с. ч.

Многие узлы и детали алтайского дизеля А-01 являются унифицированными с соответствующими узлами и деталями дизельных двигателей ЯМЗ-236 производства Ярославского моторного завода. Это, в частности, поршни, гильзы, клапаны, распылители форсунок и некоторые вспомогательные агрегаты.

Безнаддувные дизельные двигатели семейства А-01 оснащены двухклапанным механизмом газораспределения. По выбросам в атмосферу они соответствовали требованиям Госстандарта ГОСТ Р 41.96-2005.

Блок цилиндров дизеля А-01 – чугунный, гильзы цилиндров – «мокрые», две взаимозаменяемые головки блока цилиндров выполнены из специального термостойкого чугуна. Блок цилиндров представляет собою основание для монтажа всех узлов и агрегатов силового агрегата, который является жёсткой отливкой точно обработанными посадочными местами для гильз цилиндров, втулок распределительного вала, вкладышей подшипников коленчатого вала, кронштейна топливного насоса.

Чугунная отливка разделена вертикальными перегородками на отсеки. Торцевые стенки и вертикальные перегородки блока цилиндров А-01 имеют в нижней части приливы, образующие опоры для вкладышей коренных подшипников. В вертикальных перегородках блока цилиндров А-01 расположены опоры распределительного вала.

На двигатель А-01М установлена пара взаимозаменяемых головок цилиндров. В головке установлены клапаны с пружинами, стойки коромысел, коромысла клапанов, форсунки.

Головка цилиндров представляет собой цельную отливку из специального чугуна, фиксируемую к блоку посредством термически обработанных шпилек из хромоникелевой стали. Затяжку гаек крепления головки производят равномерно, в соответствии с определённой последовательностью.

Гайки затягиваются с моментом 16-18 кгс/м, после обкатки нового либо отремонтированного двигателя, а далее – через определённый промежуток времени (через каждые 960 м/ч). По завершении затяжки гаек проверяются, как и клапанные зазоры, а также зазоры в декомпрессионном механизме.

В целях обеспечения теплоотвода головка цилиндров оборудована водяной рубашкой, которая сообщается с водяной рубашкой блока цилиндров. Уплотнение стыков головки цилиндров и блока производится посредством прокладки. Сёдлами выпускных клапанов являются вставки из жароупрочнённого чугуна, которые запрессованы в гнёзда с натягом. Обработка сёдел клапанов и направляющих втулок происходит после их запрессовки в головку.

Диаметр цилиндров двигателя А-01 составляет 130 мм, ход поршня равен 140 мм. Отношение хода поршня к диаметру составляет 1,08, что является характеристикой длинноходного двигателя. Степень сжатия составляет 16,5.

Камера сгорания – однополостная, расположенная в днище поршня, количество клапанов – 12 (они расположены в головке блока цилиндров двигателя).

Нужно отметить, что в шестицилиндровых двигателях А-01 удалось достичь уравновешенности сил инерции 1-го 2-го порядков, что существенно снизило вибрации двигателя во время работы.

Сухой вес дизельного шестицилиндрового двигателя А-01 составляет 1250 кг (вместе с муфтой сцепления).

Вооружение автомобиля

Для контроля ситуации на поле боя и ведения огня предусмотрена башня с углом вращения 360 градусов. В турели установлен спаренный системы Владимирова калибром 14,5 миллиметра. Очень грозное орудие. Также имеется пулемёт калибром 7,62 миллиметра. Обладает меньшей разрушительной силой, однако эффективен против пехоты.

Пулемёт Владимирова является одним из самых мощных в мире. Энергия пули, выпущенной из этого оружия, превосходит энергию снаряда немецкой авиационной двадцатимиллиметровой пушки «Швак» времён Второй мировой войны.

Боеприпас из такого оружия способен поразить броневую преграду толщиной 3 см на расстоянии 0,5 км. Дальность стрельбы из такого пулемёта составляет два километра. Используется для борьбы с легкобронированными целями противника. Высокая скорострельность плюс убойная сила противотанкового ружья делают вооружение автомобиля грозным оружием на поле боя и повышают характеристики БРДМ-2.

Для отсечения пехоты противника используется пулемёт меньшего калибра (7,62 мм). Боекомплект боевой машины составляет 10 лент по 50 снарядов для крупнокалиберного Владимирова и 8 лент по 250 боеприпасов для стандартного пулемёта. Набор аммуниции может состоять как из обычных так и из пуль с бронебойным сердечником.

Наведение пулемёта осуществляется поворотом башни, а также на небольшой горизонтальный угол непосредственно стрелком. Внешний вид и краткие технические характеристики БРДМ-2 на фото ниже тоже можно посмотреть.

Технические характеристики БРДМ-2

Двигатель для машины используется карбюраторный V-образный с 8 цилиндрами. Мощность мотора составляет 140 л. с. Без дозаправки машина может проехать 750 км по суше или 15 часов при движении по воде. Объем топливного бака 280 л. Имеется привод ручного пуска двигателя.

Охлаждение жидкостное, закрытого типа. Хладагент циркулирует по системе принудительно.

Ходовую часть БРДМ-2 тюнинг мало затронул. В целом она очень похожа на части БРДМ. Машина работает на двух ведущих мостах. При движении по бездорожью имеется возможность подключить еще два моста. Сделать это можно с помощью гидропривода.

Габаритные размеры машины:

Высота — 2395 мм.

Ширина — 2350 мм.

Длина — 5750 мм.

Колесная база — 3100 мм.

Клиренс — 330 м.

Передняя колея — 1840 мм.

Колея задних колес — 1790 мм.

Весит машина порядка 7 тонн. При этом давление на грунт составляет 0,5-2,7 кг/см2.

Подвеска рессорная. Рессоры имеют полуэллиптическую форму. Колесная формула — 4х4, при подключении дополнительных двух мостов — 8х8.

Давление в колесах можно проверить централизованно. Останавливаться для этого вовсе не обязательно, выполнить регулировку можно даже на ходу. При движении по снегу, слой которого не превышает 30 см, давление в шинах уменьшать не нужно. Машина проваливается сквозь снег, и колеса сцепляются с грунтом.

Спереди корпуса установлена лебедка. Она позволяет машине самовытаскиваться. Лебедка обладает тяговым усилием 3,9 т. Длина ее троса составляет 50 м.

Скорость движения, которую развивают колесные вездеходы при движении по дороге, составляет 95-100 км/час. При движении по воде данный параметр снижается до 8-10 км/час.

Машина способна преодолевать преграды, высота которых достигает 0,4 м. Глубина рва, который может преодолеть машина, достигает 1,22 м. Преодолимый подъем равен 30 градусам.

Модернизация БРДМ-2

Модификация	Описание	ТТХ БРДМ
БРДМ-2М(А)	От базовой версии отличается уменьшенной массой за счёт установки трапециевидных дверей от БРТ-70 на замену колесных механизмов повышения проходимости. Вместо бензинового двигателя ГАЗ-41 использован турбодизельный Д-245.9. Новая башня БПУ-1 с увеличенным углом обстрела.	Увеличен угол обстрела до 60о Масса снижена до 6.7 т. Мощность двигателя 136 л.с
БРДМ-2ДИ «Хазар»	Оснащена современной системой тепловизора, дизельным двигателем PT IVECO Tector и новым комплексом вооружения. Удалены пневматические пары дополнительных колёс.	Установлен 30-мм гранатомёт и 7.62-мм пулемёт. Решетчатые противокумулятивные экраны. Масса — 7.6 т. Мощность двигателя — 138 л.с
БРДМ-НИК	Для усиления лобовой брони из конструкции убраны смотровые люки командира и водителя. Установлен новый боевой модуль. Добавлены двустворчатые бортовые люки для быстрой высадки десанта.	Масса увеличена до 8.2 т. Вооружение — 23 мм. главное орудие, спаренный 7.62 мм. пулемёт. Экипаж 3 чел. Десантный отсек на 3 чел. Цифровая радиостанция. Двигатель FPT IVECO Tector на 150 л.с.
БРДМ-2Т	Из конструкции исчезли дополнительные колёса, заменены передние и задние габаритные фонари на аналоги от БТР-70. Добавлены боковые люки для десанта. Установлен дизельный двигатель Д245.	Мощность двигателя 156 л.с. 5-ступенчатая коробка передач с полной синхронизацией. Макс. скорость — 100 км/ч. Вес — 7 т. Новая радиостанция Р-123М.
ZKDM «Зубастик»	На смену бензиновому двигателю был установлен дизельный аналог повышенной мощности. Добавлено дополнительное вооружение. Установлена система кондиционирования салона машины и доп. генератора двигателя.	Мощность двигателя 155 л.с. Боевая масса 8.1 т. Максимальная скорость — 110 км/ч по шоссе, 75 км/ч по грунту. Запас хода — 800 км. Не плавает. Вооружение — двуствольное 23 мм. орудие ГШ-23Л, 30 мм. AQS-17, 7.62 мм. ПКТ. 4х неуправляемых ракеты С-5/C-8.
МБТС «Кайман»	Бензиновый двигатель заменён на дизельный Д-245. Днище V-образное и усилено дополнительными слоями брони.	Боевая масса — 7 т. Экипаж — 3 чел, десант 3 чел. Независимая торсионная подвеска. Запас хода — 1000 км.
BRDM-2M-96ik «Szakal»	В машине установлен двигатель Iveco Aifo 8040SRC. Добавлена система кондиционирования салона.	Боевая масса — 8 т. Макс. скорость по шоссе — 100 км/ч, скорость по грунту — 60-75 км/ч. Радиостанция RRC-9500. Вооружение — 12.7 мм. пулемёт WKM-B. Командирский прицел CDN-1

БРДМ-3 – бронированная разведывательно-дозорная машина

БРДМ-3 – разведывательно-дозорная машина разработана конструкторским бюро ОАО «ГАЗ». Она предназначена для обеспечения действий разведывательных подразделений в глубине обороны противника на удалении до 120 км.

В качестве базы при создании БРДМ-3 использован бронетранспортер БТР-80А. По назначению и расположению механизмов и оборудования машина имеет три отделения: управления, боевое и моторно-трансмиссионное. Боевой расчет машины – 6 человек: командир разведот-деления, механик-водитель, наводчик и три разведчика. Рабочие места боевого расчета оборудованы ремнями безопасности, системой общего, индивидуального и дежурного освещения с автоматическим устройством переключения на режим автомаскировки при открытых посадочных люках машины.

Как и БТР-80А, разведывательно-дозорная машина вооружена башенной пушечно-пулеметной установкой с наружным размещением 30-мм автоматической пушки 2А72 и спаренного с нею 7,62-мм пулемета ПКТ. Боекомплект как для пушки, так и для пулемета снаряжен в патронные ленты и размещается каждый в своем магазине. Башенная установка оснащена дневным прицелом 1ПЗ-9, а также ночным прицелом ТПН-3-42 с прожектором ОУ-5М. Прицельная дальность стрельбы из пушки бронебойно-трассирующими снарядами днем составляет 2000 м, ночью — 800 м, из пулемета соответственно 1500 и 800 м. Башенная установка оснащена также системой запуска дымовых гранат.

Для ведения разведки машина оборудована радиологической станцией наземной разведки, лазерным прибором разведки, аппаратурой химической разведки, ночными биноклями, миноискателем, навигационной аппаратурой ТНА-4-6. Передача разведывательных данных осуществляется с помощью КВ радиостанции, четырех УКВ радиостанций (две выносные), двух телефонных аппаратов, комплекта спецаппаратуры для засекречивания переговоров.

На БРДМ-3 установлен дизельный двигатель с турбо-наддувом КамАЗ-7403 максимальной мощностью 260 л.с. В одном блоке с двигателем объединены агрегаты механической трансмиссии, что позволяет оперативно выполнять замену силовой установки в полевых условиях. Ходовая часть БРДМ-3 такая же, как у БТР-80. Она выполнена по колесной формуле 8×8, управляемыми являются обе передние пары колес. Подвеска индивидуальная торсионная. На колесах установлены износостойкие шины КИ-80 или КИ-126, которые позволяют продолжать движение при их простреле. Имеется система регулирования давления воздуха в шинах.

БРДМ-3 обладает проходимостью, сопоставимой с проходимостью гусеничной машины. Она преодолевает подъем крутизной до 30°, вертикальную стенку высотой до 0,5 м и ров шириной 2 м, может двигаться с углом бокового крена 25°. Водные преграды машина преодолевает вплавь со скоростью 9-10 км/час. Движение на плаву обеспечивается водометным движителем. При движений по шоссе машина развивает максимальную скорость 80 км/час.

Кроме средств связи, навигации и разведки машина оборудована системой защиты от оружия массового поражения, противопожарными средствами, водооткачивающими устройствами.

Боевое применение

БРДМ-2 многие годы использовалась советской армией, эту машину поставляли всем странам-участницам Варшавского договора и активно экспортировали за его пределы. Так что послужной список у БРДМ-2 весьма солидный.

Машина принимала участие во вторжении войск стран ВД в Чехословакию.

БРДМ-2 стала героем одного из крупнейших сражений войны Судного дня. 6 октября 1973 года армия Египта форсировала Суэцкий канал и была встречена израильской бронетанковой дивизией. С помощью ПТРК «Малютка », установленных на БРДМ-2, были уничтожены более 150 танков М48 и М60. Не менее успешно применялись БРДМ-2 с ПТРК против израильских танков и в Сирии.

Применялась БРДМ-2 и в ходе всех иракских конфликтов. Машина активно использовалась советскими войсками в Афганистане и зарекомендовала себя довольно неплохо.

Российские федеральные войска активно использовали БРДМ-2 в ходе первой и второй чеченской кампании . Применялась она и сепаратистами. Машина показала себя плохо приспособленной к боевым действиям в городских условиях. Недостаточным оказались уровень ее защищенности и огневая мощь.

Россия использовала БРДМ-2 во время войны с Грузией в 2008 году. Сейчас машина применяется обеими сторонами конфликта на востоке Украины.

БРДМ-2 (Бронированная Разведывательно-Дозорная Машина-2) – результат модификации БРДМ-1. Серийное производство длилось в период с 1963 по 1989 год на Арзамасском машиностроительном заводе. Также на правах лицензии машина производилась в ЧССР, ПНР и СФРЮ. Броня машины обеспечивает невысокий уровень безопасности, но защищает ее от осколков и пуль стрелкового оружия. Основным преимуществом БРДМ-2 является высочайшая проходимость. Кроме полноприводного шасси, давление в шинах которого можно регулировать, имеются дополнительные выдвижные колеса, располагающиеся в середине корпуса и дающие возможность переезжать через значительные траншеи и рвы.

Боевое применение БРДМ-2

БРДМ-2 поступали на вооружение армии и ВМФ СССР. На настоящее время в частях и на базах хранения Российской армии находится не менее 2000 единиц этой техники.

Благодаря широким поставкам машина находится на вооружении:

• Ливии (поставлено около 250 единиц);
• Сирии (поставки составили 600 шт.);
• Алжира (110 машин);
• Анголы, Афганистана, Бенина (по 12 бронемашин);
• Болгарии, Боснии и Герцеговины, Венгрии (по 4 единицы).

В составе Советской армии БРДМ-2 впервые приняли военное участие в операции «Дунай» — вводе войск в Чехословакию в 1968 г. Операция прошла без значительных потерь со стороны СССР, так как 200-тысячная армия Чехословакии не решилась дать отпор.

Через 10 лет БРДМ-2 снова пришлось принять участие в реальных боевых действиях, но уже в Афганистане. В тяжелых климатических условиях и условиях высокогорья бензиновый мотор терял мощность, перегревался и часто глох. Недостаточной была и защита от крупнокалиберных пулеметов и тем более снарядов.

Малый угол вертикальной наводки не давал возможность ведения огня по горным склонам, где обычно устраивали засаду моджахеды. На практике броня показала свою незащищенность от РПГ, которые прошивали технику насквозь.

Также машина применялась во время первой и второй чеченских войн, причем обеими сторонами. По итогам было потеряно три БРДМ-2 со стороны РФ.
У иностранных операторов она впервые приняла участие в «войне Судного дня», начавшиеся 6 октября 1973 года.

В первый же день египетским спецподразделениям с помощью БРДМ-2, на которую установили ПТУР «Малютка», удалось добиться определенных успехов при прорыве израильской обороны.

Также они отметились в джунглях Вьетнама, где пригодилась проходимость. Довольно широко применялись БРДМ-2 в Анголе. Там они стали популярны из-за своей дешевизны и надежности.

История создания

Уже во время Второй мировой войны разведчики широко использовали мотоциклы, грузовые машины и даже бронеавтомобили. После войны в СССР начались работы над созданием специализированной бронемашины для разведчиков. Она должна была отличаться повышенной проходимостью и уметь плавать, преодолевать болота, овраги, реки и озера.

Так появилась БРДМ-1, ушедшая с 1957 года в серию. Однако эксплуатация выявила ее серьезные недостатки: проходимость и способность преодолевать водные преграды не устраивала военных. Основной причиной проблем был бензиновый двигатель, разработанный еще до войны. Вооружение БРДМ-1 также оставляло желать лучшего: один 7,62-мм пулемет СГМБ. Стрельбу из него нужно было вести высунувшись по пояс из люка, что делало пулеметчика уязвимым.

Нужна была новая разведывательная машина, и уже в 1959 году было выдано техническое задание на производство БРДМ-2.

Ее разработкой занимались в КБ Горьковского автомобильного завода. Военные поставили перед конструкторами несколько задач:

• увеличить огневую мощь БРДМ-2;
• повысить ее проходимость;
• улучшить защищенность ;
• установить систему противоатомной защиты.

В этот период на автозаводе начали серийное производство нового автомобиля ГАЗ-66, поэтому на БРДМ использовали многие узлы от этой модели. Разработкой БРДМ-2 занималась практически та же команда конструкторов, что создавала первую разведывательную машину. Поэтому в новом изделии были воплощены все достоинства БРДМ-1, при этом в значительной мере удалось избавиться от ее недостатков.

В 1960 году начались испытания. Машина имела множество недоработок, но тем не менее в 1962 году ее приняли на вооружение. Первоначально пулемет КПВТ был установлен на открытой турели, башни не было. Только к 1963 году на БРДМ-2 была оснащена башней со спаренными пулеметами КПВТ и ПКТ.

Доводка машины происходила уже во время серийного производства. Впервые широкой публике БРДМ-2 был показан в 1966 году на военном параде в Москве.

Первоначально серийное производство БРДМ-2 было организовано на Горьковском автозаводе, в 1965 году производственные линии перенесли на Арзамасский машиностроительный завод.

В первую очередь БРДМ-2 поступали на вооружение разведывательных подразделений Советской армии, а также войск связи и химической защиты. По штату на одну танковую или мотострелковую дивизию приходилось 28 БРДМ-2.

Модификации БРДМ-2

БРДМ-2 до сих пор находится на вооружении многих армий мира, хотя серийное производство машины было остановлено в 1989 году. Поэтому неудивительно, что модернизация БРДМ-2 проводилась неоднократно. К настоящему времени оборудование и агрегаты, установленные на машины 30-40 лет назад, устарели и морально, и физически.

Опыт показывает, что при доработке БРДМ-2 способен эффективно выполнять и разведывательные функции, и быть платформой для установки различного вооружения. Используют БРДМ-2 и в мирных целях, из этой машины получается отличный гражданский автомобиль для преодоления бездорожья.

В 90-е годы в России появилось сразу несколько модификация БРДМ-2:

Эту модификацию разработали на Арзамасском машиностроительном заводе. Из конструкции убрали дополнительные колеса, вместо бензинового двигателя установили дизельный турбодизель Д-245.9, была также заменена башня. Именно этот вариант позже приняли на вооружение российской армии.

Компания «Муромтепловоз» предлагала своим заказчикам БРДМ-2 с различными видами башен с большим углом возвышения и разнообразным дополнительным вооружением (например, автоматический гранатомет или пушка). На машинах устанавливались более мощные двигатели и современные системы навигации и связи. Демонтаж дополнительных колес позволил увеличить количество членов экипажа до шести человек.

Множество модификаций машины было изготовлено в Украине. После распада СССР в этой стране осталось значительное количество БРДМ-2:

БРДМ-2ЛД.
Вариант модернизации машины с демонтажом дополнительных колес и новым дизельным двигателем СМД-21-08. Модель выпускалась на Николаевском ремонтно-механическом заводе.

БРДМ-2ДИ «Хазар».
Еще одна модификация, разработанная николаевцами. Дополнительные колеса заменены боковыми дверями, установлен новый дизельный двигатель IVECO и современные системы вооружения.

Модификация машины, разработанная винницким 45-м экспериментальным заводом. В ней бензиновый двигатель заменен на дизель ISUZU.

БРДМ-2МБ1.
Это белорусская модификация машины. Сняты дополнительные колеса и водометы, и вместо них сделаны десантные люки. На машину установлен мощный дизель, современные системы связи и наблюдения, а также боевой модуль «Адунок».

МБТС «Кайман».
Еще одна модернизация БРДМ-2, проведенная в Беларуси. В передней части машины установлены бронестекла, дополнительные колеса демонтированы. Днище машины получило V-образную форму, бензиновый двигатель был заменен на современный дизель.

BRDM-2M-96ik Szakal.
Модификация, созданная в 2003 году в Польше. На машину установлен мощный дизельный двигатель, новая радиостанция, кондиционер, противокумулятивные экраны. КПВТ заменили пулеметом WKM-B.

Это далеко не полный список модификаций БРДМ-2, созданных в различные годы в разных странах. Основными направлениями модернизации являлись: замена двигателя на более мощный, демонтаж дополнительных колес, усложнявших конструкцию и утяжелявших машину, установка современных систем связи и наблюдения. Нередко при модернизации заменяли основное вооружение машины.

За годы эксплуатации на базе БРДМ-2 был создан не менеее двух десятков разновидностей спецмашин. БРДМ-2 оказался прекрасной базой для установки различных противотанковых комплексов, на нее устанавливались практически все ПТРК, созданные в СССР.

Машины на базе БРДМ-2

• 9П19 — боевая машина противотанкового ракетного комплекса «Глаз»
• 9П122 — боевая машина противотанкового ракетного комплекса 9К11М «Малютка-М»
• 9П124 — боевая машина противотанкового ракетного комплекса 2К8М «Фаланга-М»
• 9П133 — боевая машина противотанкового ракетного комплекса 9К11П «Малютка-П»
• 9П137 — боевая машина противотанкового ракетного комплекса 2К8П «Фаланга-П»
• 9П148 — боевая машина противотанкового ракетного комплекса 9К113 «Конкурс»
• БРДМ-2РХБ — машина химической разведки, имеющая приборы войсковой радиационной и химической разведки
• БРДМ-2У — КШМ
• 9А31 — боевая машина ЗРК 9К31 «Стрела-1»
• ЗС-72Б — звуковещательная станция с мощностью среднего уровня
• ЗС-82 — звуковещательная станция с мощностью среднего уровня
• Алеся-1 — аварийно-транспортная машина производства Белоруссии
• АТМ-1 — аварийно-транспортная машина с универсальным функционалом
• ТМ-1П — транспортная плавающая машина производства России
• БИ-1 — инкассаторская бронированная машина производства России
• УДДС-БРДМ — учебно-действующий стенд.

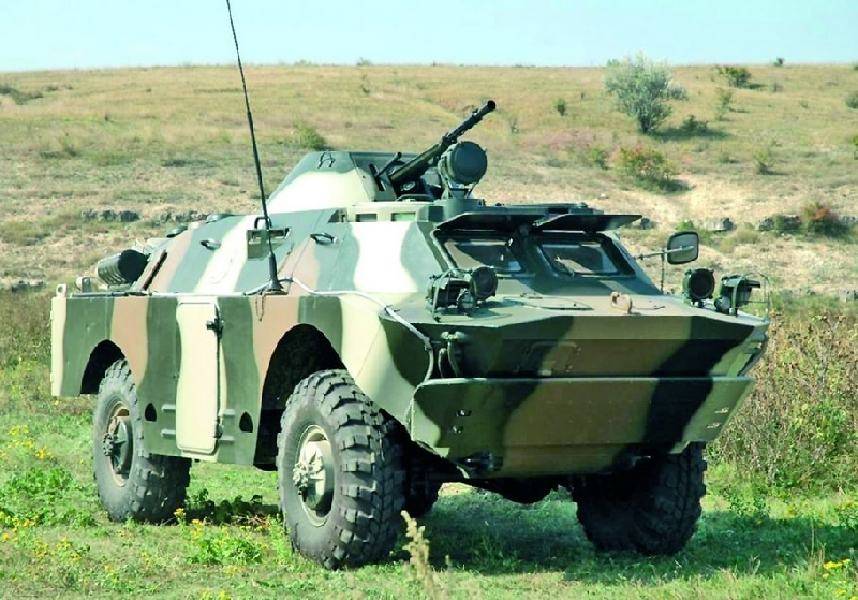

Фото БРДМ-2

БРДМ-2 с противокумулятивными экранами

Самодельная противокумулятивная и дополнительная противопульная защита в виде экранов на БРДМ-2 польского контингента в ИРАКЕ
