История создания
Линкор «Бисмарк» стал продолжением немецких «карманных линкоров», которые Германия была вынуждена строить из-за ограничений, наложенных на нее Версальскими соглашениями.
В 1935 году Германия в одностороннем порядке денонсировала Версальские соглашения – никакой реакции со стороны стран-победительниц на это не последовало, никто не хотел воевать с Гитлером. Более того, в этом же году был подписан англо-германский договор относительно морских вооружений, который фактически признал новый status quo.
На тот момент Германия уже обладала тремя линейными крейсерами (тип «Дойчланд»), в 1935 и 1936 годах на воду были спущены «Шарнхорст» и «Гнейзенау», которым англичане дали глумливое прозвище «карманных линкоров». Несмотря на весьма высокие боевые качества всех вышеперечисленных кораблей, они заметно уступали своим английским аналогам. Чтобы добиться паритета с ведущими морскими державами того времени, США и Великобританией, немцам необходимо было создать что-то принципиально новое. Нужен был прорыв.
1 июля в Гамбурге на верфи Blohm & Voss был заложенный новый германский линейный корабль, который получил название в честь канцлера Отто фон Бисмарка, объединившего страну «железом и кровью». Линкор «Бисмарк» стал первым полноценным кораблем подобного класса, созданным в Германии после окончания Первой мировой войны.
«Бисмарк» задумывался как океанский рейдер, и для подобной работы он подходил идеально. Линкор был спущен на воду 14 февраля 1939 года, на церемонии присутствовал канцлер Германии Адольф Гитлер и внучка Бисмарка Доротея фон Левенфельд, которая и разбила бутылку шампанского о киль корабля. 24 августа 1940 года его командиром был назначен Эрнст Линдеман.
Во время испытаний в Балтийском море линкор продемонстрировал скорость более 30 узлов, что было одним из лучших показателей для подобных кораблей в мире. Объем топливных баков «Бисмарка» соответствовал показателям тихоокеанских линкоров, линкор мог размещать на борту шесть гидросамолетов Ar 196.
Корабль был прекрасно бронирован, хорошо вооружен, система управления огнем «Бисмарка» на то время считалась одной из лучших в мире.
Через несколько месяцев в эксплуатацию был принят однотипный «Тирпиц».
К этому времени уже вовсю бушевала мировая война, Германия контролировала территорию практически всей Европы, основным противником немецких линкоров являлся английский флот. И здесь ситуация для стальных гигантов Гитлера была весьма неоднозначной. «Бисмарк» превосходил любой английский корабль, но их было гораздо больше. К началу 1941 года во флоте Британии было пятнадцать дредноутов и линейных крейсеров, еще несколько строились. Естественно, что «Бисмарк» не мог рассчитывать на честный «рыцарский» поединок, такая ситуация могла возникнуть только в результате ошибки британского командования.
Германское военное руководство планировало использовать «Бисмарк» и «Тирпиц» в качестве рейдеров, то есть они должны были охотиться за караванами транспортных судов союзников. И запас хода, и скорость линкоров позволяли им выполнять подобные задачи.
Военные эксперты и историки до сих пор спорят относительно целесообразности такой тактики использования линкоров. С одной стороны, эффективно уничтожать транспорты могли и подводные лодки вместе с авиацией, но с другой стороны, выход на коммуникации такого мощного боевого корабля как «Бисмарк» «ставил на уши» весь британский флот.
Для противодействия подобной угрозе англичанам приходилось расходовать огромные ресурсы, что во много раз перевешивало ущерб, который мог нанести линкор в открытом бою. Единственный поход «Бисмарка» и позднейшие немногочисленные рейды «Тирпица» — яркое тому подтверждение.
Как бы то ни было, 18 мая 1941 года линкор «Бисмарк» в сопровождении тяжелого крейсера «Принц Ойген» вышли в открытое море.
Энергетическая установка и ходовые качества
Принципиально силовая установка не изменилась, она всё также оставалась трёх вальной, состояла из 12 паровых котлов Вагнера и 3-х ТЗА (турбозубчатых агрегатов). На Bismarck устанавливались ТЗА от Blohm + Voss, а на Tirpitz от BrownBoweri.
Как и на всех германских кораблях использовавшие энергетические установки на паре высоких параметров, силовая установка отличалось малой надёжностью и довольно высоким расходом топлива. Так на линкоре Tirpitz реальный расход топлива превысил расчётный на 10 % на полном ходу, и на 19 % на экономном. Это привело к тому что дальность плавания резко сократилась. На ходовых испытаниях Bismarck развил 30,12 уз. при 150 070 л.с., Tirpitz: 30,8 уз. при 163026 л.с.
Дальность плавания составляла 8525 миль у Bismarck, 8870 миль у Tirpitz при скорости в 19 узлов. В отличии от иностранных аналогов, линкоры типа Bismarck отличались высокой скоростью на полном ходу — 29 узлов. Линкоры типа Bismarck проектировались в расчёте на турбоэлектрическую силовую установку, т.к. установка имела ряд преимуществ, так например она имела большую приемистость, из-за того что турбина не имела жесткой связи с гребным винтом, при этом были довольно большие недостатки, такая силовая установка имела значительные размеры и массу. В конце концов, конструкторы остановились на традиционной паровой турбине.
Создание линкора
Предпосылками для строительства корабля стал приход к власти фашистов, которые усиленно готовились к началу войны. Фюрер понимал военное и политическое значение флота, который мог вернуть могущество Германии. Еще бы: громадный линейный корабль устрашал врага и заявлял о силе Третьего Рейха.
Еще в 30-е года секретный план Z говорил пополнении, модернизации и перспективах, которые ожидали германский ВМФ. До 1948 года предполагалось изготовить 8 линкоров, 4 авианосца, тяжелые крейсеры, эсминцы, миноносцы и подлодки. «Вишенкой на торте» был Бисмарк и еще один линейный корабль «Тирпиц».
План Z не был реализован даже на 50 %. У немецких специалистов не хватило оборудования, ресурсов, но боевые корабли все-таки спустили на воду. После гибели главного морского оружия фашистов стало ясно: эпоха флота без авиационной поддержки закончилась.
Проектирование
Управление Кораблестроения Имперского Морского ведомства начало разрабатывать линкор F еще в начале 1934 года. Калибр основных орудий планировали сделать 460 мм, но затем снизили до 330 мм. Проектная скорость новых крейсеров — 33 узла с форсированием и 30 узлов в постоянном режиме.
Главная энергоустановка должна была состоять из 3-х автономных на 1 турбогенератор и 2 котла каждая. Винтов, соответственно, также планировалось 3. Эффективно вести огонь было возможно только из калибра 380 мм, поэтому номинальное водоизмещение составляло бы 39 тыс. тонн. Данные скрывались, и документации указывалось стандартное водоизмещение — 35 тыс. тонн.
Весной 1935 года утвердили силовую установку и вооружение. У корабля планировалось сделать 4 башни для 2-х орудий калибра 380 мм. Средний показатель калибра составлял 150 мм, у зенитных комплексов дальнего боя — 105 мм, ближнего — 37 мм.
Броня крейсера выдерживала бы прямое попадание снарядов с калибром 380 мм на дистанции 20-30 км и взрыв торпеды с тротиловой массой 250 кг.
При проектировании руководство ВМФ Германии ориентировалось на:
- расположение на палубной части пушек тяжелого типа;
- высокие ходовые показатели;
- усиленное бронирование, которое выдерживало бы атаку самого мощного в то время вооружения.
Документацию утвердили не сразу — по соглашению разрешалось строительство немецких кораблей с водоизмещением до 35 тыс. тонн. Ограничение не давало детально оценить вооружение и мощность энергоустановки. На территории страны практически не было верфей для столь масштабного строительства. И только по личному указанию Гитлера стартовало создание мощнейшего дредноута.
Постройка и испытания
Летом 1936 года на верфи Blohm und Voss начали строить линкор с заводским номером 509. Указом Гитлера сроки готовности перенесены на декабрь 1940 года, но Bismarck сошел на воду уже 14 февраля 1939 года. На «крещении» корабля присутствовала сама Доротея фон Левенфельд — внучка первого канцлера Германии. Она по традиции разбила бутылку шампанского о борт.
В апреле 1940 года на корабль поднялись первые члены экипажа, в июне его перевели в плавдок, чтобы поставить винторулевую систему и устройство размагничивания. В июле судно вышло из плавдока для креновых испытаний в условиях чистого водоизмещения. Установлена метацентрическая высота — 3,9 м.
Официально линкор принят на вооружение через 1,5 года — 24 августа 1940 г. он официально вступил в ряды Кригсмарине. Линейный корабль был лучшим в своем классе — артиллерия главного калибра составляла 381 мм и могла сравниться только с французскими и итальянскими моделями.
До мая 1941 года вместе с крейсером «Принц Ойген» он ходил по территории Северной Атлантики. 18 мая 1941 года линкор отправился в Атлантику топить американские торговые суда, но до конца не выполнил своей задачи. Это было его первое и последнее плавание.
Наименование
Чем же прославился человек, в честь которого назвали такой революционный корабль? Отто фон Бисмарк был кумиром Гитлера. Первый германский канцлер объединил страну, но путем кровопролитной войны. Монархист единолично управлял государством, пока молодой император не отправил его в отставку. «Дикий Бисмарк», чиновник, а впоследствии помещик, сделал головокружительную политическую карьеру:
- примкнул к партии консерваторов в Пруссии во время революционных настроений 1848-1849 гг.;
- сокрушил в пух и прах оппозицию на выступлении 1847 года в Соединенном ландгате;
- был сторонником «железа и крови» в решении политических вопросов;
- спровоцировал войну Франции и Пруссии, отвоевав Эльзас, Лотарингию вместе с контрибуцией в размере 5 млн. франков;
- принимал участие в политической жизни страны после отставки.
Энергетическая установка
Главная энергетическая установка «Бисмарка» включала в себя 12 паровых котлов системы Вагнера и 3 турбозубчатых агрегата на паре высоких параметров, впервые показавших свою эффективность на линкоре «Шарнхорст». Её общая мощность составляла 150 тысяч л.с., что позволило показать кораблю на мерной миле максимум скорости в 31 узел.
Котлы могли запускаться из холодного состояния в работу в течение 20 минут и имели достаточно широкий диапазон регулировки. Для поддержания стандартной средней скорости линкора в районе 20 узлов было достаточно задействовать половину из имеющихся котлов: по два на каждый вал. Вместе с тем система не отличалась надёжностью, даже при соблюдении высоких требований к качеству воды накипь часто засоряла сложные конструкции трубок.
Противоминная артиллерия
По составу противоминной артиллерии новые линкоры повторяли состав своих предшественников Scharnhorst, неся 12 орудий SK/C28, но в отличии от Scharnhorst, они размещались в спаренных башенных установках. С учётом опыта Первой Мировой войны, выбиралось размещение башен, по три с каждого борта, причем носовые башни были максимально прижаты к надстройке, для того чтобы центральные башни могли вести огонь прямо по курсу корабля. Обозначение башен велось от носа до кормы, отдельно для каждого борта, левые BI, BII, BII, правые- SI, SII, SIII. Каждая башня I весила 110 тонн, башни II 116,25 тонн, башенные установки III- 108 тонн.
Башни I имели 5 рабочих уровней, из них, орудийная платформа размещалась внутри башни. Внутри барбета находилась платформа механизмов, платформа вращения башни и промежуточная платформа, под броневой палубой размещалась перегрузочная платформа для снарядов и их зарядов. Башни II и III не имели промежуточной платформы, а перегрузочная платформа размещалась внутри барбета. Заряжание орудий- ручное, после выстрела, гильза выбрасывалась под башню. Основной и вспомогательный мотор вращения башни были электрическими, а механизмы вертикального наведения орудий- гидравлическими с возможностью ручного привода. Характерная особенность установок- наличие единого для обоих орудий башни единого досылателя.
Средние башни оснащались 6,5 м дальномерами, остальные башни- перископами С/4 с возможностью поворота на 90° от оси орудий. Углы горизонтальной наводки для носовых башен- 135°, для остальных от 150° до 158°, углы вертикальной наводки орудий для всех башен- от -10° до +40°. Боезапас по проекту- 105 снарядов на одно орудие, всего принималось 1288 фугасных снарядов ( из них 622 с донным взрывателем, и 666 с головным), и некоторое количество осветительных снарядов, общая вместимость погребов составляла 1800 снарядов. На корме, между башнями «Цезарь» и «Дора» было установлено два тренировочных станка 150 и 105 мм орудий, для тренировки навыков заряжания и разряжания.
История создания корабля
Индустриальный потенциал Германии позволял ей строить корабли любых типов. Немецкие верфи обладали для этого всеми техническими возможностями, а их инженеры справедливо считались одними из лучших в мире. Вполне в духе «сумрачного германского гения» в 1930-е годы был дан старт выпуску ещё не нарушающих условия действующих международных договорённостей трёх «карманных линкоров», а затем и почти классических (кроме калибра пушек) дредноутов «Шарнхорст» и «Гнейзенау».
Исходя из этих требований, в конструкцию будущего линкора изначально закладывалось обладание 8 орудиями главного калибра в 330 мм, мощное бронирование, а также энергетическая установка с возможностями длительного поддержания скорости порядка 30 узлов и большой запас по дальности плавания
Политические соображения, связанные с необходимостью ограничивать тоннаж корабля, во внимание уже особо не принимались и вскоре были полностью сняты
После официальной денонсации Германией условий Версальского договора в марте 1935 года было принято решение ещё больше усилить боевые возможности нового линкора. Калибр его главных орудий согласно личному указанию Гитлера был увеличен до 380 мм. Кроме того, все 150-мм орудия было окончательно решено размещать не в казематах (для снижения массы), а в башнях. Возросший вес корабля ради сохранения высоких требований по его мобильности был компенсирован за счёт некоторого снижения бронирования.
«Бисмарк» в ходе строительства
К концу 1935 года разработка проекта линкора «F» была завершена, и с 1936 года началось его строительство на верфи компании Blohm & Voss в Гамбурге. Вскоре был заложен ещё один линкор того же типа с совсем небольшими различиями, впоследствии получивший имя «Тирпиц». А головной корабль при его спуске на воду, состоявшемся 14 февраля 1939 года, получил имя «Бисмарк». На посвящённой этому событию церемонии, помимо Гитлера, присутствовали потомки бывшего «железного канцлера» Германской империи Отто фон Бисмарка.
Рождение «Бисмарка»
Как известно, Версальский мир оставил поверженную Германию без настоящей армии, тяжёлой артиллерии, «крыльев» и «брони». В том числе и на море – длительное время её морские силы были представлены парой броненосцев, несколькими лёгкими крейсерами и десятками меньших кораблей. Восстановление линейных сил началось, разумеется, при Гитлере, когда были построены три «карманных линкора», затем вступил в действие план «Z», предполагавший введение в строй к 1948 году восьми «настоящих» линейных единиц, первым из этой серии и стал «Бисмарк».
Он был «зачат» в 1936 году в Гамбурге, три года спустя «крещён» и спущен на воду, в течение двух лет продолжались достройка и разного рода испытания, и, наконец, к весне 1941 года Гитлер получил полностью готового к дуэлям с линкорами Гранд Флита «монстра». Судите сами: сей «кошмарик» Королевского флота был ровно в четверть километра длинной и в 48 тысяч тонн водоизмещением, мог развивать и длительное время держать скорость свыше 30 узлов, диктуя условия боя противнику, а также «кидаться» 800-килограммовыми снарядами, весьма эффективными против британских дредноутов на дистанции до 20 километров.
Спуск на воду линкора «Бисмарк»
Здесь уместно будет заметить, что значительно возросшие в 20-30-е годы скорость и дальность хода линкоров неслабо расширили их боевые возможности, определив и такую, как использование в качестве рейдеров на коммуникациях противника. Этой теории придерживался один из адмиралов Кригсмарине – Редер, инспирировавший операцию «Рейнские учения», предполагавшую вывод «Бисмарка» на оперативный простор британских коммуникаций под командованием адмирала Лютьенса.
Кроме него в операции предполагалось задействовать и крейсер «Принц Ойген», вместе они были переброшены в норвежский Берген, где были выполнены последние приготовления к походу. По плану Редера сей тандем, обойдя Альбион, должен был начать крейсерство к западу от него, при этом в случае обнаружения конвоев противника линкору надлежало связывать боем корабли сопровождения, а крейсеру уничтожать транспорты конвоя.
Однако дело «не пошло» с самого начала, германские рейдеры засекли шведы, которые и передали информацию англичанам, система прикрытия проливов которых и так уже была наэлектризована нервными приказами адмиралтейства.
Эрих Редер, Главнокомандующий ВМС Германии
Первый контакт состоялся 23 мая, когда британские дозоры засекли вышедших в море немцев, были ими обстреляны и, поспешно ретировавшись, продолжили «вести» их по радару. В результате на следующее утро они были перехвачены ударной группой, представленной дредноутами «Худ» и «Принц Уэльский» в Датском проливе. «Бисмарк» первым понёс урон, с шестого залпа британский линкор добился попадания, разворотившего на нём мазутные ёмкости.
В 5:57 «Худ» «поймал» первые «болванки» от обоих противников, вызвавшие неслабые пожары. Сам «канцлер» в это время получил ещё два «чемодана» от «Принца Уэльского», которые стали причиной локального затопления, обусловившего лёгкий правый крен корабля.
«Принц Уэльский» на якоре
К 6:00 дистанция между противниками сократилась до 8-9 морских миль, в это время «Худ» и был накрыт ставшим для него фатальным пятым залпом с «Бисмарка». В результате взрыва в центральной части корпуса он был разорван надвое: кормовая часть ушла сразу, носовая – продержалась ещё некоторое время, одна из башен успела даже дать последний залп. Всего на «Худе» погибло 1412 членов экипажа, выжили трое.
Британский линкор был вынужден обогнуть место гибели напарника, сбив пристрелку, это дало его противникам определённую фору в артиллерийском поединке – в считанные секунды он поймал семь «болванок» и был вынужден отвернуть под прикрытием дымзавесы.
Читателю стоит иметь в виду, что несмотря на впечатляющий успех общая тактическая ситуация для «Бисмарка» сложилась непростая – он, ввиду полученных повреждений, потерял скорость, его продолжал «вести» по радару дозорный крейсер «Саффолк», что потенциально было чревато новым перехватом тяжёлыми кораблями Гранд Флита.
Тем не менее, было решено попытаться выполнить приказ идти во французские порты, что представляется весьма трудноосуществимой задачей – британцы шокированные потерей Худа, бросили против рейдера всю мощь флота метрополии.

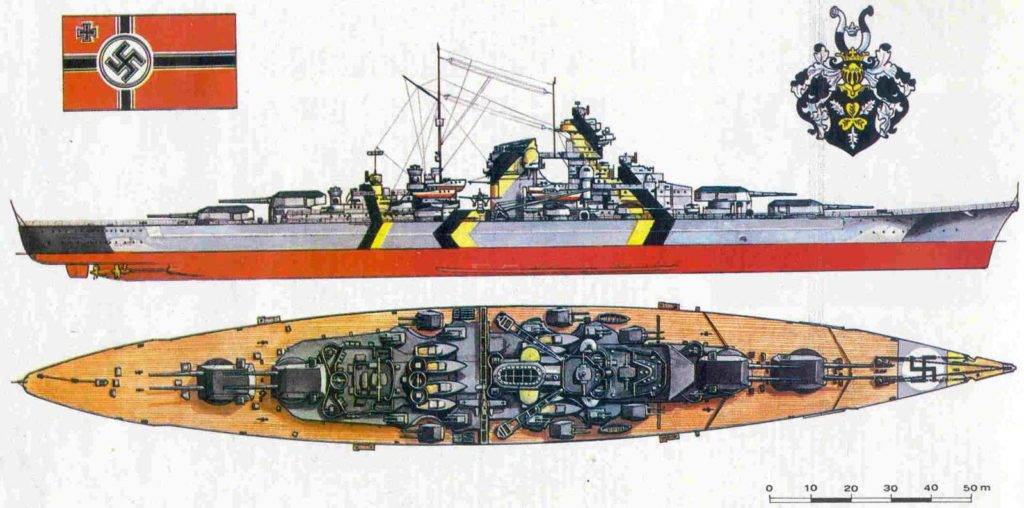

«Бисмарк» до морского боя, 24 мая 1941 года
Вооружение
На выборе схемы с двухорудийным размещением артиллерии главного калибра в четырёх башнях настояло немецкое военно-морское командование. Такой вариант требовал больше места, брони и, соответственно, веса, но позволял линкору быть более живучим. Кроме того, это повышало число одновременно поражаемых целей, интенсивность и точность стрельбы. Великолепная выучка немецких артиллеристов, совершенная система управления огнём, эффективные составы пороха и отличное качество прицельных приспособлений позволяли германскому линкору уверенно пробивать 350-мм броню противника на дистанции в 20 километров.
Минно-торпедным вооружением линкор не оснащался (хотя предполагалось установить на него два четырёхтрубных 533-мм торпедных аппарата), но располагал небольшую собственную авиацию и две катапульты для её запуска. Линкор «Бисмарк» имел на вооружении 4 одномоторных гидросамолёта «Арадо» Ar-196, способных находиться в воздухе до 4 часов при проведении разведки либо нести две 50-кг бомбы. Обладая двумя 20-мм пушками и тремя 7,9-мм пулемётами, он мог вполне эффективно применяться и как истребитель против основных британских бипланов-торпедоносцев начала войны «Суордфиш» и «Альбакор».
Восемь 380-мм орудий главного калибра
Орудия главного калибра «Бисмарка» SK C/34 производились знаменитым германским концерном Krupp. Они имели длину ствола в 52 калибра (18,4 м) и достаточно высокую практическую скорострельность — 2-3 выстрела в минуту. В корабельном варианте углы обстрела и возвышения этих орудий составляли до 30 градусов.

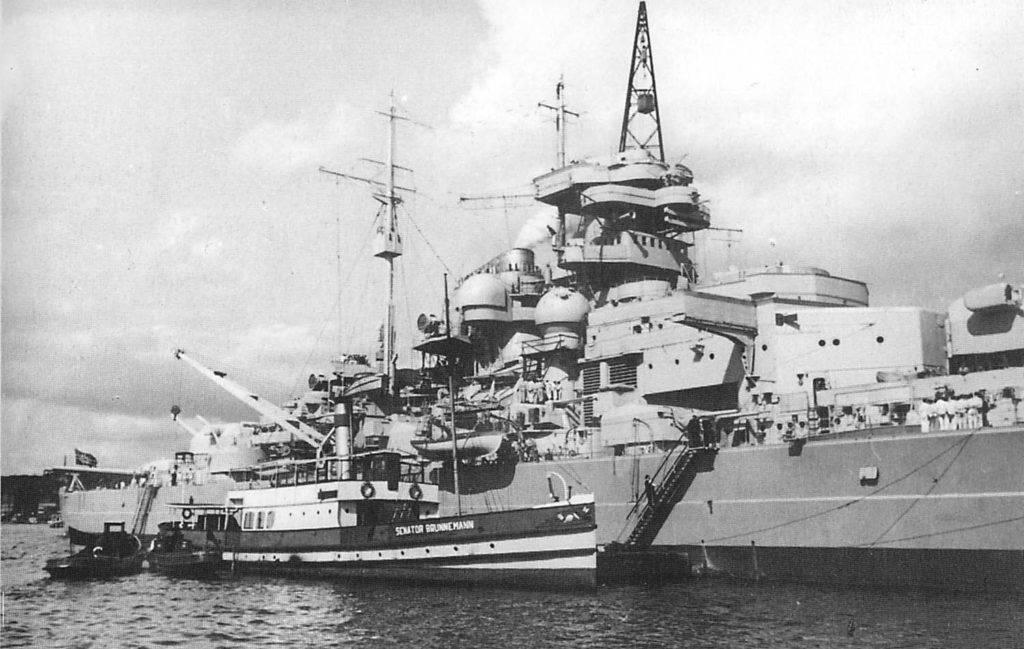

Линкор «Бисмарк»: архивное фото
Каждая башня главного калибра имела собственное имя: носовые — Антон и Брюн кормовые — Цезарь и Дора. Кроме традиционного немецкого качества, от артиллерии аналогичного калибра у французов и итальянцев главные орудия «Бисмарка» отличались меньшим весом снаряда (800 кг), но заметно повышенной дальностью стрельбы — до 36,5 километров.
Двенадцать вспомогательных орудий калибра 150 мм
Артиллерия среднего калибра предназначалась для эффективного отражения атак эсминцев, и потому часто именовалась «противоминной». На «Бисмарке» она размещалась в шести двухорудийных установках. Производителем этих пушек был концерн Rheinmetall.
Зенитная артиллерия
| Параметры | Значения по типам зенитной артиллерии | ||
| Калибр | 105 мм | 37 мм | 20 мм |
| Число установок, мм | 8 | 8 | 20 |
| Число стволов | 16 | 16 | 20 |
| Практическая скорострельность, выстр./мин. | 15-18 | 30 | 120-220 |
| Потолок по высоте поражения, км | 12,5 | 6,8 | 3,7 |
Участие во Второй мировой войне
Начало Второй мировой войны застало «Бисмарк» в стадии завершения его достройки. В августе 1940 года линкор был сдан под командование капитану первого ранга Эрнсту Линдеману, но установка оборудования и испытания корабля продолжались до весны 1941 года. Немецкое командование не рассматривало «Бисмарк», несмотря на его впечатляющую мощь, как корабль для классического эскадренного боя.
В планах Кригсмарине «Бисмарку» отводилась роль линкора-рейдера. Большая дальность плавания позволяла ему достаточно долгое время находиться в море, а при встрече с превосходящими силами противника он мог избежать боя благодаря высокой скорости. Для масштабных линейных морских сражений немецкому флоту попросту не хватало крупных кораблей.
К весне 1941 года Германия контролировала территорию почти всей континентальной Европы. Но в войне на море главным и весьма серьёзным противником немецких кораблей являлся флот Великобритании. «Бисмарк» превосходил любой английский корабль, но противник имел значительный перевес в численности. К началу 1941 года во флоте Британии было пятнадцать дредноутов и линейных крейсеров, ещё несколько строились.
Но проскользнуть незамеченными на оперативный атлантический простор германским рейдерам не удалось. Их заметил нейтральный шведский крейсер, а информация от него в Стокгольм очень быстро стала известна англичанам. Уже 23 мая в Датском проливе «Бисмарк» и «Принц Евгений» были визуально обнаружены британскими крейсерами Suffolk и Norfolk. В них полетели первые 380-миллиметровые снаряды германского флагмана, но избавиться от слежки не получилось.
К утру 24 мая ударные английские корабли — новейший линкор Prince of Wales и линейный крейсер Hood, считавшийся наиболее боеспособным в Королевском флоте и являющийся его флагманом, — атаковали противника, рассчитывая на своё объективное превосходство в огневой мощи. Но поспешная атака британского флагмана привела к катастрофическим для него результатам.
Используя своё преимущество в скорости, германские корабли на курсе сближения смогли занять очень выгодную для себя позицию: справа по носу английских кораблей. Тем самым британцы в начальной стадии боя лишились своего главного преимущества, поскольку не могли вести огонь из кормовых башен главного калибра. А «Бисмарк» с «Принцем Евгением» получили возможность задействовать сразу всю свою артиллерию.
Корабли открыли огонь по противнику почти одновременно, достигнув дистанции около 24 километров. Немцы с первых секунд боя сосредоточили весь огонь на «Худе». Англичане же сперва ошибочно приняли немецкий крейсер «Принц Евгений», шедший головным, за «Бисмарк» (их силуэты были довольно схожи), что на первое время дезорганизовало их огонь.
Вскоре снаряд с «Принца Уэльского» попал в «Бисмарк», повредив топливные цистерны, но на этом удача англичан покинула: два других попадания были успешно отражены броневой защитой немецкого гиганта. «Худ» безуспешно отправил свои 381-миллиметровые снаряды по «Принцу Евгению», который не только не пострадал, но и первым поразил английский флагман.
Вслед за этим снаряд главного калибра «Бисмарка» пробил броневые палубы «Худа» и взорвался в пороховом погребе. Страшный взрыв переломил «Худ» пополам, и корабль стремительно пошёл на дно вместе с 1418 членами команды, из которых только троим удалось спастись.
Средства связи, обнаружения, вспомогательное оборудование
И Bismarck и Tirpitz вступили в строй с РЛС FuMO-23, антенны были установлены на обеих мачтах и на носовой надстройке выше оптического дальномера. Размеры антенны FuMO-23 были 4 х 2 м. По ходу войны радиолокационное оборудование Tirpitz неоднократно модернизировалось. Так, в январе 1942 года на носовой оптический дальномер была установлена РЛС FuMO-27 вместо FuMO-23. Впереди антенны FuMO-27 появилась антенна системы предупреждения об электромагнитном облучении FuMB Ant-7, три дипольные антенны «Суматра» системы FuMB-4 и двух дипольная антенна «Палау» (FuMB Ant-6).
В 1944 году на линкор Tirpitz была установлена новая антенна FuMO-27 размерами в 4 х 3 м. В середине 1944 года на Tirpitz была смонтирована РЛС серии «Вюрцбург» (FuMO-212 или FuMO-213) с параболической антенной диаметром 3 м, разработанные по заказу Люфтваффе. Так же на линкорах типа Bismarck стояло по пять оптических дальномеров с базой 10.5 м, по одному на носу и корме и ещё по одному на трёх из четырех башен главного калибра, по идеи был ещё и шестой на носовой башне, но его демонтировали т.к, на высокой скорости хода он заливается водой, которая перекатывается через нос корабля. Основные дальномеры дополнялись вспомогательными с базой в 7 м.
Линкор «Бисмарк» и его поход в Вальхаллу
В тот же день «Бисмарк» подвергся первой авиаатаке – палубные «Суордфиши» вогнали ему торпеду в пояс, не причинив, впрочем, серьёзного вреда – но это было только начало. Понимая, что сопровождение флагмана может привести к напрасной гибели «Принца Ойгена», Лютьенс разрешил тому действовать самостоятельно и крейсер в одиночку двинулся в Сен-Назер. Ночью немцы смогли оторваться от преследования, англичане весь следующий день искали «Бисмарк» в другом районе, и лишь чисто случайно засекли его уже 26 мая в семи сотнях миль на норд-вест от Бреста.
Swordfish (рыба-меч) так же имел и другое прозвище — «Авоська» ( Stringbag).
Остановить стремительно удиравший линкор могло только чудо, оно и случилось – его обеспечили торпедоносцы с «Арк-Рояла», добившиеся попадания в корму рейдера, которое заклинило его руль, в результате чего корабль мог продолжить движение, управляясь «машинами», что снизило его скорость до ничтожных 8 узлов. В девятом часу 27 мая «большие дядьки» «Родни» и «Король Георг V» в сопровождении крейсеров и эсминцев настигли «Бисмарк» всего в четырёх сотнях миль от Бреста.
Расстрел практически неподвижной и в силу этого лёгкой цели начался в 8:47 и продолжался около часа – британцы выпустили до 2900 снарядов всех калибров. Когда стало очевидно, что полностью потерявший ход и артиллерию противник более не представляет серьёзной опасности – его решили добить торпедами.
Было зафиксировано несколько попаданий, однако, как установила в начале XXI века экспедиция Кэмерона «Бисмарк» был затоплен через кингстоны. Британцы спасли 110 человек, ещё 5 на следующие сутки подобрала германская подлодка.
Оставшиеся в живых, пытающиеся подняться на борт HMS Dorsetshire
Экипаж и обитаемость
Численность экипажа — 1927 человек. При флагманских функциях увеличивался до 2016 человек. В каютах на однодневный срок вмещались 2500 человек. Спальные места были только у 1600 членов команды.
Штат включал 1962 матросов, старшин и 103 офицера. Они разбивались на 12 команд по 18-122 человека и обслуживали закрепленный за подразделением сектор судна (по принципу боевой части российского флота):
- 1-4 команды — артиллеристы главных и средних орудий;
- 5-6 команды — обслуживание пороховых складов, подающих устройств, зенитной артиллерии;
- 7 команда — боцманы, матросы на палубе и рабочие (маляры, плотники, писари, портные, коки);
- 8 команда — обеспечение работы артиллерийских механизмов;
- 9 команда — связисты (радиолокация, сигнальщики, рулевые, акустика, радисты);
- 10-12 команды — отвечали за функционирование главной установки и энергетической системы.
Средний возраст матросов — 22 года. На борту также были курсанты, рабочие, не закончившие корабль. Питание команды обеспечивали 4 камбуза — 2 для матросов, 1 для унтеров, 1 для офицеров. Матросы и унтеры питались на корме и носы. Офицеры кригсмарине — в надстройках. В последний рейс взяли 1 тыс. бочек с пивом, но оно выдавалось на платной основе.
В мае 1941 года в рейдерский поход отправилось 2221 человек и кот, известный как Непотопляемый Сэм.
Рулевое устройство
Маневренность линкоров обеспечивалась двумя балансирными рулями. Они имели форму усеченной трапеции размером 6480×4490 мм, наибольшей толщиной в 900 мм и площадью продольного сечения по 24,2 м , к их поверхностям были прикреплены антикоррозийные пластинки из цинка.
Нижние кромки рулей находились на горизонтальной оси центрального вала, посередине между средним и боковыми винтами. Оси вращения рулей были наклонены внутрь под углом 8° и соединены с рулевыми машинками поперечным валом и парным приводом. Каждая рулевая машинка могла управлять обоими рулями, в случае выхода второй машинки из строя. Рулевой привод состоял из левой и правой осей, прикрепленных к центральному валу, управляемому с помощью электрической системы Варда-Леонарда. Оригинально было решено устройство рулевого управления в ходовой рубке: рациональные немцы отказались от традиционного штурвала, заменив его двумя кнопками, нажимая на которые, рулевой перекладывал рули направо или налево.
