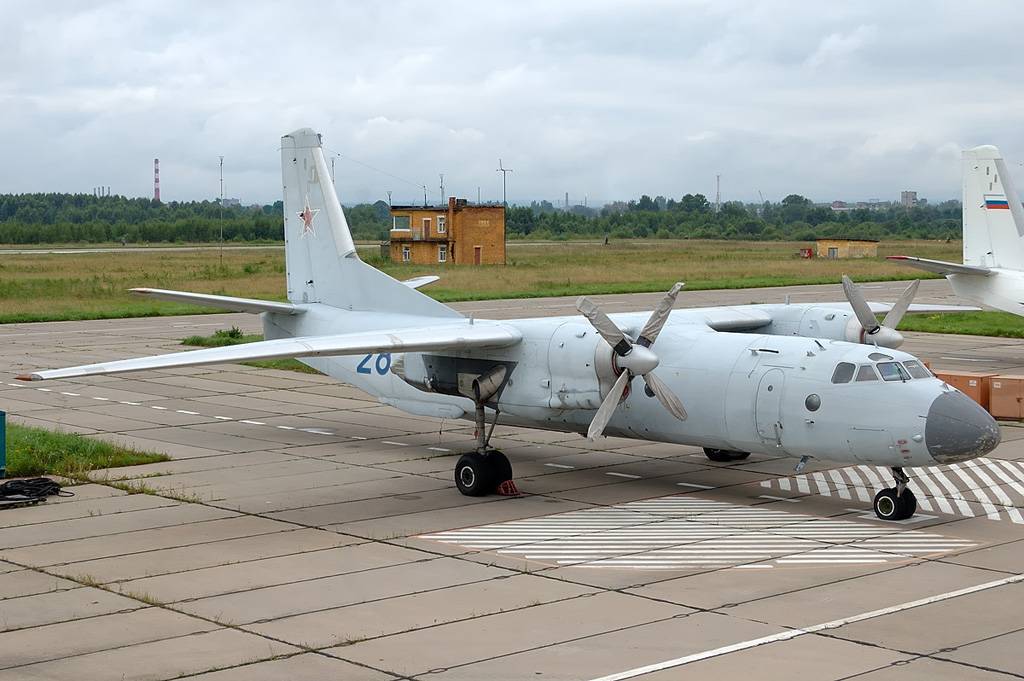

Конструктивные особенности
Весь фюзеляж Ан-26 разделен на 4 отсека. В передней части самолета распложены носовой и средний отсеки, а в задней части — люковый и хвостовой. Отсеки соединены между собой специальными стыковочными элементами корпуса Ан-26.
Крыло исполнено в виде трапеции и структурно состоит из трёх частей. Благодаря грамотному расположению крыла, часть рассекаемого винтами воздуха продолжает движение по хвостовой части фюзеляжа Ан-26. Благодаря этому увеличиваются аэродинамические свойства военно-транспортного самолета. Однокилевое оперение изготовлено из термоустойчивого металла и имеет горизонтальный угол + 9 градусов.
На Ан-26 установлены те же двигатели, что и на его предшественнике Ан-24 — 2 ТРВД (турбовинтовой) АИ-24ВТ. Их общая мощность составляет 5 640 лошадиных сил. Также, для стабилизации полета самолета и обеспечения дополнительной тяги самолету при наборе высоты предусмотрены два ТРРД (турбореактивный) РУ 19А-300 общей мощностью 4144 лошадиных сил. Помимо перечисленного РУ 19А-300 служит дополнительным двигателем при внезапном отказе одного из АИ-24ВТ.
Каждый из АИ-24ВТ оснащен винтом АВ-72. Оба винта вращаются в левую сторону, выполнены из высокопрочного термоустойчивого металла и их диаметр равен почти 4 метрам. Двигатели расположены на центроплане самолета — основном составляющем крыла, которое непосредственно крепится сварочным швом со средним отсеком фюзеляжа Ан-26.
История создания и разработки
В 50-х г.г. 20-го века в СССР возникла необходимость в создании самолетов для осуществления пассажирских рейсов на местных авиалиниях. Правительство поставило задание разработать проект воздушного судна, которое оснащено газотурбинными двигателями.
За работы над новой моделью лайнера принялась команда Конструкторского бюро им. О. Антонова. Они уже имели подобный опыт. Проект воздушного судна должен был вмешать 44 пассажирских кресел. В результате проведенных разработок был выпущен Ан-24.
Первый экземпляр этого самолета совершил полет в 1959 году. Через несколько лет СССР понадобилось пополнить свой военный авиапарк новыми моделями воздушных суден. На основе поставленной задачи был разработан Ан-24Т.
Примечание. Технические и летные характеристики лайнера не устроили правительство.
В связи со сложившейся ситуацией конструкторы ОКБ им. О. Антонова предложили усовершенствовать летательный аппарат.
В нем провели переоборудование таких конструкционных частей:
- в хвостовой части фюзеляжа установили грузовой люк;
- монтировали дополнительные топливные баки;
- увеличили полезную нагрузку;
- усовершенствовали грузовой отсек.
В результате проведения таких доработок было принято решение о серийном выпуске модели. Большое количество экземпляров производили на экспорт.
После такого успеха конструкторы ОКБ им. Антонова предложили провести полную модернизацию воздушного судна.
В ходе работ изменения претерпели носовая и хвостовая части фюзеляжа. Была установлена кабина штурмана и новый грузовой отсек. В результате этого появилась новая модель самолета. Ее назвали Ан-26. Работы над проектом этой модификации начались в 1966 году.
Первый экземпляр был выпущен в 1968 году. Воздушное судно успешно прошло все необходимые испытания. У него высокие показатели ТТХ. В 1969 г. оно было представлено на выставке в г. Ле-Бурже.
После этого началось серийное производство Ан-26. Оно продолжалось до 1986 года. За это время было выпущено большое количество модификаций самолета Ан-26. Произведено 1403 экземпляра.
Конструкция Ан-26
В то время как Ан-24Т принимали на вооружение СССР, Олег Антонов уже понимал, что на дворе стоял век гонки вооружений. А это означало, что в очень скором времени тех показателей, которых добились инженеры его КБ при проектировании Ан-24Т, будет недостаточно, чтобы составить достойную конкуренцию западным образцам.
После полугода успешной эксплуатации легкого военно-транспортного самолета, начали понимать это и военные командиры авиационных частей, и гос. заявка на получение новой крылатой машины с улучшенными характеристиками не заставила себя ждать.
Однако когда официальная бумага пришла в конструкторское бюро Антонова, выяснилось, что инженеры уже работают над новым Ан-26.
По сути, конструкция Ан-26 — это очень глубокая модификация Ан-24Т. Несмотря на незначительные внешние различия, силовые узлы и агрегаты подверглись серьезным изменениям. Одно из основных преобразований — практически вся хвостовая часть фюзеляжа самолета. В ней был предусмотрен большой грузовой люк, с автоматической рампой, которая включала в себя огромный функционал, который включал в себя намного больший набор опций, нежели у Ан-24Т.
Так, для неё было предусмотрено несколько вариантов управления, для открытия и закрытия рампы, включая аварийное её открытие, при возникновении нештатных ситуаций.
Впоследствии некоторые нововведения, примененные при проектировании Ан-26, были импортированы и на Ан-24Т. Грузовая часть Ан-26 в итоге стала одним из неоспоримых достоинств транспортного самолета. С этим преимуществом и сегодня очень трудно соревноваться западным самолетам ВТА, спроектированным и сошедшим с заводских конвейеров в более поздние годы.
Благодаря усовершенствованной конструкции грузовой отсек стал полностью герметичен. Он обеспечивал размещение в нем автомобильной и легкой бронетехники, конструкция рампы позволяла выполнять погрузку непосредственно из кузова автомобиля.
В начале 1969 года главный конструктор Гарвардт В. А. вместе со своей командой инженеров отправился в Киев, где были запланированы государственные испытания Ан-26.
Это был уже не первый самолет ведущего конструктора ОКБ Антонова, который ему приходилось представлять комиссионным проверяющим.
Однако, несмотря на это, именно для этой демонстрации было построено три Ан-26. В проектирование транспортного самолета было вложено очень много усилий, поэтому это была одна из самых главных проверок для ОКБ Антонова — права на ошибку инженеры не имели.
Экипаж из 6 человек, во главе с Юрием Кетовым 21 мая 1969 года успешно взлетел на Ан-26 с Бориспольского аэродрома. И все прошло настолько успешно, что уже в меньше чем через месяц, Ан-26 отправился на международный показ авиатехники в Ле Бурже. А вскоре после этого, военные принялись массово отправлять заявки на оснащение этим самолетом, и заводы-производители трудились не покладая рук, выпуская с конвейеров по 15-16 Ан-26 в месяц.
ИЛ-76 — легендарный транспортник из СССР
Средний военно-транспортный самолет (СССР)
К разработке турбореактивного самолета Ил-76 в ОКБ С. В. Ильюшина приступили с изданием приказа министра авиационной промышленности от 28 июня 1966 года. Самолет предназначался для решения типичных задач военно-транспортной авиации.
Ил-76 является первым советским реактивным транспортным самолетом
Машина должна была перевозить военные грузы, технику, сбрасывать парашютный десант в нужное время и в нужном месте. В 1967 году утвердили техническое предложение на машину, после чего бюро приступило к разработке чертежей.
В мае 1969 года был построен макет самолета в натуральную величину. При этом полмакета сделали настоящим — прочным, «силовым», способным выдерживать груз военной техники. Внутрь самолета загоняли разнообразные машины, в том числе самоходные, и проверяли, как они разместятся. После полумесячных почти круглосуточных работ макет был утвержден. Началось собственно строительство самолета.
Главная сложность заключалась в том, что огромной машине предстояло подниматься, в том числе, с грунтовых аэродромов и небольших взлетно-посадочных полос. Поэтому шасси самолета было выполнено многоколесным и имело повышенную проходимость. Для уменьшения разбега при взлете крылу придали умеренную стреловидность.
В «бороде» Ил-76 находится высокоразрешающая панорамная РЛС, предназначенная для точной выброски десанта
На самолет помимо основных маршевых установили четыре взлетных двигателя, а колеса шасси получили надежную тормозную систему. Машина поднялась в воздух 25 марта 1971 года с Центрального аэродрома Москвы, знаменитой «Ходынки». Самолет долетел до Раменского и благополучно приземлился. После этого начались заводские испытания. В мае 1971 года Ил-76 на аэродроме Внуково представили руководителям страны, затем он был показан на всемирном авиасалоне в Ле-Бурже.
Два года спустя серийная машина совершила первый полет. Вскоре эти самолеты начали поступать в войска, прежде всего в авиационные части, расположенные в Беларуси. В 1976 году специальным правительственным постановлением самолет был официально принят на вооружение. По сравнению с турбовинтовыми машинами, у нового транспортного самолета серьезно увеличилась скорость полета, что позволило сократить сроки выполнения боевых задач.
Выросло качество пилотажного оборудования, появилось собственное вооружение. Кабина экипажа и грузовой отсек выполнены герметичными, в них постоянно поддерживается нормальное атмосферное давление. Четыре мощных двигателя, расположенные под крылом, обеспечивают необходимую надежность.
Ил-76 может взлетать и садиться даже с грунтовых и заснеженных аэродромов относительно ограниченных размеров
Появилось и специальное оборудование для выброса десанта. Машина открыла новые возможности для доставки грузов в труднодоступные места, в том числе на дрейфующие станции в Северном Ледовитом океане.
В НАТО самолет прозвали «Кандид» — «простодушный», подчеркнув, вероятно, его простоту и надежность. Он до сих пор состоит на вооружении России, Украины и большинства других стран СНГ, а также Алжира, Индии, Иордании, Ирана, Китая, Сирии и Северной Кореи.
Тактико-технические характеристики Ан-26
– Главный конструктор: В.А. Гарвардт- Первый полёт: 21 мая 1969 года- Начало эксплуатации: 1973 год- Годы производства: 1969 — 1986- Единиц произведено: 1 403
Экипаж Ан-26
– 6 человек
Пассажировместимость Ан-26
– до 38 человек личного состава, или 30 десантников, или 24 раненых на носилках.
Грузоподъёмность Ан-26
– 5500 кг
Размеры Ан-26
– Длина: 23,87 м- Размах крыла: 29,20 м- Высота: 8,575 м- Площадь крыла: 74,98 м²
Вес Ан-26
– Масса пустого: 15850 кг- Нормальная взлётная масса: 23000 кг- Максимальная взлётная масса: 24000 кг- Масса топлива во внутренних баках: 7080 литров
Двигатель Ан-26
– Силовая установка: 2 × ТВД АИ-24ВТ- Мощность двигателей: 2 × 2820 (2 × 2074)- Воздушный винт: АВ-72Т- Диаметр винта: 3,9 м- Вспомогательная силовая установка: 1 × ТРД РУ-19А-300- Тяга ВСУ: 1 × 800 кгс
Скорость Ан-26
– Максимальная скорость: 540 км/ч- Крейсерская скорость: 435 км/ч
Дальность полета Ан-26
– Практическая дальность: 1100 км- Перегоночная дальность: 2660 км- Длина разбега: 870 м- Длина пробега: 650 м
Практический потолок Ан-26
– 7300 м
Скорость взлета Ан-26
– 9,2 м/с
История разработки пассажирского самолета Ан-26
В состав советской военно-транспортной авиации в начале 60-х годов входило несколько различных типов машин, однако, среди них не было легких самолетов ближнего радиуса действия, способных наиболее гибко реагировать на быстро изменяющуюся обстановку в районе боевых действий. Именно эту нишу должен был заполнить Ан-24Т, совершивший первый полет в 1961 году. Эту машину выпускали серийно вплоть до 1969 года, она активно продавалась за рубеж, но ни конструкторам, ни военным с самого начала не нравился неудобный грузовой люк самолета. Несмотря на целый ряд усовершенствований, этот недостаток сохранялся.
Кардинальным решением проблемы стало внесение целого ряда изменений в конструкцию цельнометаллического фюзеляжа самолета. Была разработана рампа оригинальной конструкции. Ее основное предназначение – закрывать большой грузовой люк, расположенный в хвостовой части машины. В то же время рампу можно было использовать как трап, по которому на борт въезжали автомобили, или сдвигать ее под фюзеляж, полностью открывая десантный люк.
Переоборудованный таким образом самолет получил обозначение Ан-26. В 1969 году он впервые поднялся в воздух, а вскоре было развернуто и серийное производство, продолжавшееся вплоть до 1986 года. Преимущества этой машины по сравнению с Ан-24Т были вполне очевидны, но процесс официального принятия на вооружение затянулся до 1975 года из-за предвзятого отношения со стороны П.С. Кутахова, главнокомандующего ВВС.
Надежность Ан-26 доказана десятилетиями эксплуатации
Лайнер Ан-26 стал последним представителем семейства, началом которого послужил Ан-24. Благодаря своей надежности он приобрел популярность, как в вооруженных силах, так и у авиакомпаний, занимающихся перевозками пассажиров.
Еще в начале 1980-ых годов ресурс самолета был оценен в 12 тысяч полетов. Несколько позже он было продлен до 36 тысяч часов. Это значит, что лайнер мог совершить 20 тысяч взлетов-посадок. Срок службы самолета составил 30 лет.
Ан-26 с высоким эффектом эксплуатировался и продолжает эксплуатироваться в различных климатических условиях, от Арктики до Африки. В Афганистане самолет прекрасно управлялся в условиях гор. Высокое расположение крыльев и двигателей позволяют ему совершать посадку и взлетать с грунтовых аэродромов, порой с обыкновенного поля.
С-27J Spartan
В 1997 году компаниями Lockheed Martin и Alenia Aeronautica было организовано совместное предприятие LMATTS (Lockheed Martin Alenia Tactical Transport Systems). Специалисты этих фирм начали изготовление ЛВТС С-27J Spartan на базе самолета G.222.
Новые двигатели и кабины были установлены на С-27J Spartan. Они использовались на наиболее удачной модификации самолета C-130J Super Hercules. Это, по сравнению с G.222, увеличило на 15% крейсерскую скорость и на 35% дальность полета.
Повышенный уровень унификации оборудования и систем С-27J Spartan с C-130J Super Hercules стал называться Half Hercules (что в переводе «Половина Геркулеса»).
В 1999 году состоялся первый полет этого самолета, в 2001 году было организовано серийное производство воздушных машин, и впервые такой самолет был поставлен в Италию через 6 лет, то есть в 2007 году.
Наиболее распространенные модификации самолета: – C-27J – вариант, который является основным военно-транспортным самолетом для военно-воздушных сил Италии и заказчиков из других стран; – C-27А – вариант самолета военно-транспортного типа для воздушных сил США; – МC-27J Praetorian – самолет многоцелевого типа, который используется для оптимальной реализации проектов в рамках связи, управления, авиационной поддержки и ретрансляции сигналов. На нем установлена пушка диаметром 30 мм и ракеты «воздух-поверхность» управляемого типа Brimstone или Hellfire; – EC-27 Jedi (jamming and electronic defence instrumentation) -вариант самолета, предназначенный для радиоэлектронного противодействия.
В 2006 году расформировали совместное предприятие LMATTS. В тоже время компаний Lockheed Martin был предложен самолет C-130J в качестве соперника C-27J (все это происходило в рамках конкурса на закупку 78 военно-транспортных самолетов для США). Общая стоимость проекта составила $2,04 млрд. Кроме того, в конкурсной программе участвовал и С-295. В 2007 году победителем был объявлен C-27J, который принадлежал компании Alenia Aeronautica.
В 2008 году в США был поставлен самолет С-27А. Но впоследствии из-за сокращенного бюджета количество воздушных машин уменьшилось до 38 штук, а в 2012 году до 21 самолета С-27А.
За весь период изготовления было поставлено 67 самолетов С-27 заказчикам из разных стран. Более 15 воздушных машин представляет собой портфель заказов. Потенциальные заказчики, проявляющие интерес к этим самолетам – Канада, Египет, Нигерия, Оман, Тайвань и др.
Рождение Ан-26
Октябрь 1959 года для ОКБ О.К. Антонова – полёт новой совершенной модели Ан-24 с отличными техническими характеристиками. Это был пассажирский самолёт. Вооружённым Силам так же требовался воздушный транспорт для решения своих тактических задач. Ан-24 срочно реконструировали в тактический самолёт военного назначения, для чего потребовалось обустройство большого грузового люка, кран- балки для выброса груза с парашютом. Машина на базе Ан-24 получила название Ан-24Т, и выпуск её был осуществлён на авиационном заводе города Иркутска.
Оснащение транспорта более мощной силовой установкой и совершенными бортовыми приборами дали путь новому типу самолёта. Назначение этого вида воздушного транспорта: переброска войсковых соединений с боевой техникой и боеприпасами, воздушно-десантных групп, эвакуация госпиталей. Это был Ан-26.
Наибольшие из наибольших
Пальму первенства за звание супергиганта у С-5 отобрал Ан-124 «Руслан». Имея сходные с С-5 показатели полезной нагрузки, он обладает уникальным грузовым отсеком объёмом 1050 м3.
Ан-225 «Мрия» — доработанный на базе Ан-124 проект для транспортировки крупногабаритных грузов весом до 250 т. Для этого грузовой люк был перенесен с хвоста на нос воздушного судна, увеличено количество опор шасси. Для увеличения устойчивости самолёта применено двухкилевое оперение.
На этой машине установлен абсолютный рекорд грузоподъемности – 253,8т. Единственный эксплуатирующийся экземпляр Ан-225 сегодня завис между Киевом и Пекином. О реальных владельцах прав на «Мрию» известно лишь очень узкому кругу лиц. Другая машина, спроектированная для транспортировки модулей комплекса «Энергия-Буран», — проект КБ Виктора Мясищева ВМ-Т. За семь лет (1982-1989) две машины совершили более 150 рейсов на Байконур.
На сегодняшний день круг боевых самолётов России военно-транспортного назначения, находящихся в реальной эксплуатации в странах блока НАТО и в России ограничивается вышеперечисленными моделями. Транспортники ВВС Китая – в основном лицензионные копии уже летающих гигантов. Для сравнения приведем основные эксплуатационные характеристики лучших военно-транспортных самолётов мира:
Модификации самолета Ан-124 Руслан
Первая модифицированная модель судна была выпущена еще в 1992 году. Она уже не предназначалась для военных целей, поэтому специальное оборудование для военной техники и десанта, было убрано. Помимо этого, изменениям подверглась система радионавигации, отсек для груза, отсек для экипажа и двигатели судна. Модель предназначалась для крупных пассажирских перевозок и получила названия Ан-124-100 Руслан.
Технические характеристики Ан-124-100:
- Длина, высота судна и размах крыла остались неизменными (69 метров, 73 метра и 21 метр, соответственно).
- Масса пустого судна снизилась до 173 тонн.
- Показатели максимальной грузоподъемности упали до 120 тонн.
- Максимальная масса топлива также стала меньше – 212 тонн.
Данная модификация самолета Руслан сохранила максимальные показатели скорости. Зато крейсерская скорость значительно увеличилась – 800-850 км/час.
Самолет Ан-124-100 Руслан имеет печальную славу. Именно эта модель потерпела крушение 6 февраля 1997 года в Иркутске. Самолет потерпел крушение сразу после взлета. Причиной авиакатастрофы считается отказ сразу трех двигателей. Судно совершило падение на жилые дома, из-за чего количество пострадавших значительно увеличилось.
История создания
В 1957 году начались работы над проектом нового транспортного самолёта, предназначенного для замены устаревшего Ли-2. Сначала спроектированный лёгкий транспортник под обозначением Ан-24Т прошёл заводские испытания, но военные его не приняли из-за небольшой дальности, пола из фанеры, быстро приходившего в негодность и невозможности грузить и десантировать боевую технику.
Ан-26
Улучшенную модификацию Ан-24Т с новым полом и встроенным транспортёром, устройством для погрузки под потолком грузовой кабины и хвостовым люком размерами 2,72 х 1,4 м, после испытаний в Киеве и Фергане военные одобрили и, не дожидаясь конца испытаний, на иркутском авиазаводе начался её серийный выпуск.
Новый транспортник под обозначением Ан-26 спроектировали в 1966 году. Эта машина была оборудована специальной рампой для погрузки, разгрузки и десантирования. Были построены три опытных образца, первый Ан-26 оторвался от полосы заводского аэродрома в Святошино 21 мая 1969 года с экипажем под управлением лётчика-испытателя Ю. Кетова. Нужда в таком самолёте была огромная, поэтому серийно он выпускался быстрыми темпами по 14-15 самолётов в месяц.
Модификации Ан-22 «Антей»
Известны несколько модификаций данной машины, которые были построены для различных целей и в разное время. Но еще более интересны модификации этого самолета, которые разрабатывались, но так и не пошли в серию.
- Ан-22 — базовый;
- Ан-22А — самолёт с коммерческой нагрузкой 80 т;
- Ан-22ПЗ — он перевозил узлы и компоненты для Ан-225 и Ан-124 на фюзеляже.
Проекты модификации Ан-22, разрабатываемые в разные годы:
- Ан-22 «амфибия» — эта машина создавалась в начале 1960-х гг. Ее хотели использовать для постановки мин, десантирования грузов, проведения спасательных операций на море, снабжения подводных лодок;
- Ан-22ПЛО — самолёт, специально созданный для борьбы с подводными лодками с ядерной силовой установкой. Для этого самолета разрабатывался реактор специальной конструкции. Самолет имел огромную дальность полета;
- Ан-22ПС — поисково-спасательный;
- Ан-22Р — носитель межконтинентальных ракет;
- Ан-22Ш — самолёт с более широким фюзеляжем;
- Ан-122-КС — заправщик топлива.
Также на базе «Антея» разрабатывался пассажирский самолет.
Особенности конструкции самолета Ан-30
Машина спроектирована по схеме свободнонесущего моноплана, на котором высоко расположены крылья. Оперение имело вертикальную схему строения с использованием гребней под корпусом. Набор аппаратуры для фотосъемки и расположение членов экипажа были разработаны в двух вариантах: для военного и для гражданского использования. Наиболее значительные изменения коснулись носового отсека до 11 шпангоута.
Ан-30 видео
Средний отсек машины ранее предназначался для пассажиров в Ан-24, а у самолета Ан-30 здесь были расположены пять люков для фотоаппаратуры. Стекла люков имели систему обогрева, что предотвращало их обмерзание в полете. Крышки люков открывались с помощью электропривода. В данном отсеке машины оборудована специальная комната для проявления снимков. Для отдыха экипажа предусмотрены откидные койки и шкаф для хранения вещей.
Крылья расположены высоко и имеют трапециевидную форму. Сама конструкция крыла представлена центропланом и четырьмя консолями. На средней части крыла установлены закрылки щелевидного типа, а на консолях − две секции элеронов. Они оснащены сервокомпенсатором и дополнительными триммерами. Оперение хвоста выполнено в свободнонесущей схеме и имеет один киль, изготовленный из металла.
Шасси самолета Ан-30 состоит из трех убираемых стоек, на которые установлены пневматики с низким давлением. Задние стойки убираются в специальные ниши под моторами, а передняя стойка − в нишу под кабиной пилотов.
Силовая установка разведчика Ан-30 состоит из двух турбовинтовых двигателей типа АИ-24, которые обеспечивают самолет мощностью при взлете в 2,5 тысяч лошадиных сил. Моторы закреплены в гондолах центроплана. Они приводят в действие четырехлопастные винты флюгируемого типа, которые обозначаются как АВ-72. Пуск двигателей осуществляет автономный турбогенератор марки ТГ-16.
На данной машине установлены две топливные системы, которые являются идентичными по своей конструкции. Для каждого двигателя установлен отдельный топливный бак в крыле. Кроме того, существует еще один бак в центроплане, в который можно заправить одну тысячу литров топлива. Все баки имеют мягкое строение. При сбоях одной из топливных систем их можно соединить в одно целое с помощью крана кольцевания.
Электрической энергией машину обеспечивают два генератора, установленные на двигателях. При обслуживании самолета на земле имеется турбогенератор типа ТГ-16. На аварийные ситуации на борту Ан-30 установлены два аккумулятора класса 12САМ. На машине также есть система, которая предотвращает обледенение корпуса с помощью теплого воздуха. Кабина пилотов имеет кислородную систему, которая рассчитана на 7 членов экипажа. Гидравлическая система обеспечивает работу шасси, поворот закрылков, стеклоочистители. Кроме того, она может произвести аварийную остановку двигателей. Вся гидравлическая система состоит из двух частей, которые работают от гидронасосов и приводятся в действие приводом от электрического двигателя.
На данный момент машину Ан-30 продолжают активно эксплуатировать для съемки местности и при разведывательных операциях в странах СНГ. Некоторые аппараты Ан-30 переоборудуют под грузовой или пассажирский самолет на 20 кресел.
