АК-74: история создания легендарного автомата, предпосылки к появлению, особенности конструкции

Запретить нельзя разрешить

Ещё в 90-е годы при виде такой обвешанной «машинки» любой райотделовский оружейник впал бы в визгливое истеричное безумие. «Вносить изменения в штатное оружие запрещено!» — затем всех наказывают, выговор и скандал. Но упрямство бойцов не знало границ. Доходило до того, что отдельные товарищи ездили в командировки с личными «сайгами» в калибре 7,62×39 мм, переделанными под стрельбу очередями и обвешанными так, как хотелось владельцу.

Сейчас ситуация стала проще. В РФ появились тюнинговые фирмы, работающие напрямую со спецподразделениями, и закупка «обвеса» (пусть не самого крутого и современного) у них производится централизованно. Хотя кое-что бойцы по-прежнему покупают за свои кровные. А то ещё и разрисовать под камуфляж норовят…

Впрочем, давайте забудем анекдот «а теперь со всей этой фигнёй на борту мы попробуем взлететь» и присмотримся: что именно российские «операторы» меняют в, казалось бы, вполне самодостаточном АК?

Производство и использование АК-47 вне России

Лицензию, разрешающую выпускать автомат авторства Калашникова модели АК-47, Страна Советов передала 18 государствам-участникам Варшавского соглашения. Рособоронэкспорт сообщает, что в 2021 году у большинства стран уже истек период лицензии. Основные регионы, где действует производство нелегальных копий оружия — Европа, Ближний Восток, Африка и Азия. В мировом оружейном запасе насчитывается 70-105 млн экземпляров.

В Польше («Бумар»), Болгарии («Арсенал»), Югославии и Румынии команды конструкторов вносили изменения — штыковой крепеж, тип отделки, материал сырья. На территории бывшей ГДР производился учебный вариант под патрон типа 22LR. АК-47 стал прототипом снайперских винтовок и карабинов.

СССР вел поставки оружия всем «братским странам». В результате этого «Калаши» активно использовались при вооруженных конфликтах:

  • Вьетнам — применяли солдаты северовьетнамской армии и бойцы НФОЮВ;
  • Афганистан — отправная точка распространения. Автоматы полюбились моджахедам, которые интегрировали их в экономику и культуру;
  • Ирак — солдаты отказались от винтовок М16 и М4, поскольку из АК умели стрелять все;
  • Венесуэла — в 2006 году был подписан контракт на поставку 103-й модели (100 тыс. единиц).

Российские и зарубежные СМИ называют детище Калашникова лидером по надежности со времен Маузера-98.

ТТХ автомата Калашникова АК-74

Несмотря на удивительно простое устройство, автомат может похвастать прекрасными характеристиками – они были передовыми полвека назад и практически не устарели на сегодняшний день. Недаром практически все современные автоматы этого семейства, по сути, являются хорошо доработанными версиями АК-74.

Так что, изучить основные характеристики оружия обязательно следует.

ХарактеристикаПараметр
Калибр5.45
Длина ствола, мм415
Тип стволаНарезной
Тип боеприпаса5.45х39
Емкость магазина30
Скорость выстрела, м/сдо 900 (в зависимости от боеприпаса)
Темп стрельбы, выс/мин40 одиночными, 100 очередями, 600 техническая
Мощность, ДжДо 1430 (в зависимости от боеприпаса)
ПрицелОткрытый, ночной прицел
Энергетический источникПороховые газы
Вес3,3 кг без патронов

Поэтому нет ничего удивительного, что автомат в сжатые сроки приобрел огромную популярность во всем мире.

Калибр

В качестве боеприпаса используются патроны калибры 5.45х39 мм, прекрасно зарекомендовавшие себя, благодаря хорошей настильности, небольшому весу и сравнительно малой отдаче.

Длина автомата

Полная длина АК-74 составляет 940 мм. Поэтому также был разработан АКС-74 со складывающимся рамочным прикладом – его длина значительно меньше, всего 700 мм.

Скорострельность

Техническая скорострельность составляет 600 выстрелов в минуту, то есть, магазин в автоматическом режиме огня автомат опустошает всего за 3 секунды. Конечно, практическая скорострельность значительно ниже – около 100 выстрелов в минуту при автоматическом огне, а при одиночном – не более 40.

Дальность выстрела

Официально прицельной дальностью считается дистанция в 1 километр при открытом прицеле, а также 300 метров с ночным прицелом. На практике этот показатель значительно ниже – на дистанции свыше 400 метров вести прицельный огонь из АК-74 почти невозможно.

Оценка автомата

ОружиеБоеприпасМасса патронаМасса снаряжёного магазинаМаксимальное количество боеприпасов на 10 кг
AK (1949) 7,62 × 39 мм16,3 г30 патр. магазин — 0,82 кг12 магазинов — 9,2 кг на 360 патронов
M14 (1959) 7,62 × 51 мм НАТО25,4 г20 патр. магазин — 0,75 кг13 магазинов — 9,7 кг на 280 патронов
AKМ (1959)7,62 × 39 мм16,3 г30 патр. магазин — 0,66 кг15 магазинов — 9,9 кг на 450 патронов
M16 (1962) .223 Remington11,8 г20 патр. магазин — 0,32 кг31 магазинов — 9,93 кг на 620 патронов
AK74 (1974) 5,45 × 39 мм10,2 г30 патр. магазин — 0,53 кг18 магазинов — 9,54 кг на 540 патронов
AK74М (1992)5,45 × 39 мм10,2 г30 патр. магазин — 0,50 кг19 магазинов — 9,57 кг на 570 патронов
M4 (1994) .223 Remington11,8 г30 патр. магазин — 0,48 кг20 магазинов — 9,6 кг на 600 патронов

Сравнение АК-74М с современными автоматами стран мира

АК-74М Colt M4A1 FN SCAR L-STD HK416 14,5″ HK G36 Steyr AUG A3 Beretta ARX-160 SIG SG 550
Внешний вид
Год принятия на вооружение19911994200720051997200520091990
Масса (без магазина), кг 3,402,953,653,563,773,934.1
Длина автомата с разложенным прикладом, мм940838890950999745950998
Длина ствола, мм415368351420480455406528
Применяемый патрон5,45×39 мм5,56×45 мм5,56×45 мм5,56×45 мм5,56×45 мм5,56×45 мм5,56×45 мм5,56×45 мм
Режим стрельбыодиночный, автоматическийодиночный,автоматическийодиночный,автоматическийодиночный,автоматическийодиночный,автоматическийодиночный,автоматическийодиночный,автоматическийодиночный,отсечка по 3 выстрела,автоматический
Темп стрельбы, выстрелов/мин650700—950550—650850750680—750700700
Начальная скорость пули, м/с900950800917920992н/д980
Эффективная дальность стрельбы, м650500600500500500600650
Ёмкость магазина, патронов30 (45/60)30 (20/100)30 (20/100)30 (20/100)30 (100)30 (42)30 (100)20 (5/10/30)
Стандартный прицелоткрытыйдиоптрическийдиоптрическийдиоптрическийоптический 3,5Хколлиматорныйоптический 1,5Хоткрытыйдиоптрический
Крепление для прицеловласточкин хвостпланка Пикатиннипланка Пикатиннипланка Пикатиннипланка Пикатиннипланка Пикатиннипланка Пикатиннипланка Пикатинни
Подствольный гранатомёт ГП-25ГП-30ГП-34M203FN40GLAG-C/EGLMHK AG36M203GLX 160 GL 5040

Достоинства

Так как одной из причин создания АК-74 была смена калибра используемого автоматом патрона с 7,62×39 мм на 5,45×39 мм, оружие имеет меньшую отдачу и, соответственно, бо́льшую точность стрельбы, более настильную траекторию полёта пули.

Недостатки

В сравнении с М16А2 АК-74 имеет более низкую точность стрельбы одиночным огнём (в 1,28 раза вследствие лучшей в 1,44 раза кучности боя патронов SS109), однако в 1,34—1,43 превосходит при стрельбе очередями, но у М16А2 лучше эргономика и значительно повысилась надёжность.
В сравнении с американским карабином , АК-74 имеет более низкую точность стрельбы одиночным огнём, зато у АК-74 выше точность при стрельбе очередями.

В сравнении с автоматами со сбалансированной автоматикой АЕК-971, АК-107/АК-108, АК-74 имеет в 1,5—2 раза более низкую кучность стрельбы очередями из неустойчивых положений.

С тактической точки зрения, у АК-74 отсутствует возможность быстрой смены ствола, как у М16 FN SCAR; а также режим стрельбы очередями фиксированной длины, который позже был добавлен в автоматы «сотой серии» .

В отличие от западных автоматов с преломляющейся ствольной коробкой, в АК-74 съёмная крышка ствольной коробки (ресивера) не даёт возможности разместить планки Пикатинни, поэтому приходится пользоваться кронштейнами типа «Ласточкин хвост», нарушающими центровку оружия и увеличивающими вес.

В АК-74 нет возможности смены режимов огня одной рукой, как у M4. Отсутствует возможность использования смены направления выброса гильзы, как у TAR-21 и смены расположения рычага перезарядки, как у Beretta ARX-160.

Замена АК-74

В связи с объективным устареванием автомата и возросшими требованиями военных в плане кучности огня, возник запрос на новый автомат на смену АК-74. При этом основная борьба развернулась между ковровским А-545 и ижевским АК-12.

В итоге 21 февраля 2015 Минобороны выбрало автомат Калашникова АК-12 в качестве основного автомата для экипировки военнослужащих «Ратник». Такой выбор был обусловлен более низкой стоимостью производства и меньшим весом автомата в сравнении с А-545..

Для модернизации уже существующих автоматов АК-74М и АК сотой серии разработан комплект «Обвес», который позволяет установить планку Пикатинни, новый пламегаситель и приклад.

Преимущества

Высокая надежность работы в тяжелых условиях. Простота и дешевизна в производстве. В варианте АК-74М — поддержка установки современных прицельных и тактических приспособлений, что по сути является способом модернизации автомата, и поддержка двухрядных коробчатых магазинов аналогичных Steyr AUG, изготовленных из ударопрочного пластика, с боковыми вставками из прозрачного полимера, для визуального контроля количества боеприпасов в магазине.

Так как одной из причин создания АК-74 была смена калибра используемого автоматом патрона, с 7,62×39 мм на 5,45×39 мм, оружие имеет меньшую отдачу и соответственно бо́льшую точность стрельбы, более настильную траекторию полета пули.

Рождение легенды

Начал свой конструкторский путь Калашников с неудачи.
Разработанный им первый образец автомата в 1946 году был после испытаний забракован
комиссией Главного артиллерийского управления армии. Но молодой конструктор
чем-то понравился военным, и они разрешили ему доработать оружие.

Фото: http://museum-mtk.ru

В начале 1949 года автомат Калашникова под маркировкой АК
(АК-47 его стали называть позже на Западе) поступил на вооружение Советской
Армии
. Автомат вышел тяжелым из-за фрезерованной ствольной коробки. Его масса составляла
4,3 килограмма без штыка и магазина.

Кстати, впервые широкой публике автомат был показан в
известном фильме «Максим Перепелица», снятом в 1955 году.

Главной отличительной особенностью АК стал промежуточный патрон
калибра
7,62×39 миллиметров. Это был оптимальный выбор между слишком мощным винтовочным
патроном и совсем слабым для основного боевого оружия пехоты — легким
пистолетным. Боевая скорострельность оружия составляла сто выстрелов в минуту,
а техническая — 600. Прицельная дальность АК-47 составляла 800 метров.

Последующие годы Калашников совершенствовал автомат.
Появилась облегченная версия АК. Использование штампованной ствольной коробки и
новых сплавов позволило снизить массу оружия до 3,8 килограмма.

С 1950-х годов автомат Калашникова становится основным оружием
Советской армии и стран Варшавского договора. Благодаря простоте, надежности,
технологичности и низкой стоимости АК начинает победное шествие по Латинской
Америке, Африке и Азии.

История создания автомата Калашникова АК 74

Этот вид автомата был сконструирован Калашниковым еще в 1947 году, но до момента, когда им вооружили более 50 армий различных стран мира, пройдет еще несколько десятилетий. Первая разработка носила индекс ГРАУ — 56-А-212 и оснащалась боеприпасами калибром – 7,62 мм. Эту модификацию названии «ручным АК».

Этот вид оружия поступил на вооружение советской армии еще в 1974 году, но даже сейчас, в 21 веке, этот автомат является одним из самых востребованных устройств в военной среде. Появление АК датируется тем временем, когда в СССР появился новый патрон 5,45×39 мм, каким и оснастили первую модель автомата. Разработкой и выпуском АК занялись лучшие умы Ижевского машиностроительного завода.

Конструкторы и разработчики из-за нового калибра изменили поля нарезов в стволе, ведь изначально автомат разрабатывался для патронов калибра 5,60 мм. Создатели Калашников и Крякушин создали 10 вариантов возможных видов АК. В пример многих вариация брался СА-006 А, который славился сбалансированной автоматикой и быстрой стрельбой. Конструкторы желали создать прибор с высокими служебно-эксплуатационными и производственно-экономическими показателями.

Патроны

Стрельба из АКМ ведётся патронами образца 1943 года (7,62×39 мм) со следующими типами пуль:

  • обыкновенная со стальным сердечником предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски.
  • трассирующая предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также поражения живой силы противника. Сердечник состоит из сплава свинца с сурьмой, за ним находится стаканчик с запрессованным трассирующим составом. Цвет пули — зелёный.
  • бронебойно-зажигательная предназначена для зажигания горючих жидкостей, а также поражения живой силы, находящейся за легкобронированными укрытиями на дальностях до 300 м. Оболочка — с томпаковым наконечником, сердечник — стальной со свинцовой рубашкой. За сердечником в свинцовом поддоне находится зажигательный состав. Цвет головной части — чёрный с красным пояском.

Патроны

Используемые патроны:

  • 7Н6 (1974 года, пуля со стальным сердечником, свинцовой рубашкой и биметаллической оболочкой).
  • 7Н10 (1992 года, пуля повышенной пробиваемости, с термоупроченным сердечником).
  • 7У1 (дозвуковая пуля для бесшумной стрельбы, на данный момент не применяется).
  • 7Н22 (1998 года, бронебойная пуля с сердечником, изготовленным из высокоуглеродистой стали У12А методом резки с последующим шлифованием оживальной части). Бронепробиваемость — 5 мм с расстояния 250 м (марка 2П), в 1,9 раза лучше 7Н6.
  • 7Н24 (повышенной точности изготовления, термоупрочнённый карбид-вольфрамовый сердечник)
  • 7Т3 — патрон с трассирующей пулей. Пуля имеет выемку в донной части, которая заполнена пиротехническим зарядом, воспламеняемым при выстреле, благодаря чему можно наблюдать направление полёта пули. Как правило, применяются для наблюдения и корректировки результатов огня и целеуказания.
  • 7Х3(М) — холостой патрон.
  • 7Х4 — учебный патрон. Отличается наколотым капсулем, четырьмя продольными прессовками, отсутствием пороха и пиротехнических зарядов.
  • 7Н39 — опытный патрон с карбид-вольфрамовым сердечником пули, обеспечивает пробитие стальной плиты 5мм(2П) на расстоянии 550 м.

Пуля со стальным сердечником 5,45-мм патрона при стрельбе из АК-74 обеспечивает следующее пробивное действие[источник не указан 3217 дней]:

  • Пробитие с вероятностью 80—90 % стальной каски на расстоянии 300 метров;
  • Пробитие с вероятностью 75—100 % бронежилета на расстоянии до 550 метров;
  • Проникновение на 50—60 см в бруствер из плотного утрамбованного снега на расстоянии 400 метров;
  • Проникновение на 20—25 см в земляную преграду из утрамбованного суглинистого грунта на расстоянии 400 метров;
  • Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев сечением 20х20 см на расстоянии 650 метров;
  • Проникновение на 10—12 см в кирпичную кладку на расстоянии 100 метров.

В 1986 году были разработаны новые пули с термоупрочнённым сердечником повышенной твёрдости, обеспечивающим значительное увеличение пробивного действия: новая пуля пробивает стальную каску на расстоянии 960 метров, а бронежилет с титановыми пластинами — на расстоянии 200 метров.

Очередное усовершенствование пули в 1992 году снова повысило бронепробиваемость (армейский бронежилет Ж85-Т пробивается на дальности 200 м, а тяжёлый Ж95-К — на дальности 50 м) при неизменной начальной скорости. Новый патрон, превосходящий по бронепробиваемости 7Н6 в 1,84 раза, получил индекс 7Н10. 7Н10 обеспечивает пробивание 5 мм на расстоянии 50 метров.

«Солдат сделал оружие для солдата»

Михаил Тимофеевич рассказывал, что во время работы над АК-47 он и его коллеги стремились избавиться от стереотипов, накопившихся в оружейном деле. Он много общался с простыми солдатами – будущим пользователями его оружия. Сам, будучи рядовым, Калашников хорошо понимал, какими характеристиками должен обладать идеальный автомат: кроме высоких стрелковых качеств, его оружие должно быть удобным и простым. Но, как говорил сам конструктор, «сделать простое иногда во много раз сложнее, чем сложное».


Стрелок с автоматом АК во время полигонных испытаний. 1948 г.

Доработанный автомат АК проявил себя лучше других на испытаниях и был рекомендован к серийному производству. В 1948 году на Ижевском мотозаводе была выпущена первая партия в 1500 стволов. В следующем году «7,62-мм автомат Калашникова образца 1947 года» принят на вооружение, а Михаил Калашников получает Сталинскую премию I степени. Так молодой тридцатилетний сержант обошел маститых ученых в соревновании за основной автомат советской армии. В 1949 году Калашников назначен конструктором Ижмаша, где и продолжил развивать свое изобретение.

Если по кучности стрельбы автомат Калашникова уступал соперникам по конкурсу, то в живучести ему было не отказать. Он продолжал стрелять после замачивания в болотной жиже, падения с высоты на цементный пол, «купания» в песке и воде, заморозки в холодильных камерах. Гениальные конструкторские решения Калашникова обеспечили автомату долгую жизнь, сделав его самым популярным стрелковым оружием в мире. Схема АК-47 отличается высокой оптимизацией и используется конструкторами до сих пор.

Варианты

Советские и российские варианты

С самого начала автомат выпускался в четырёх вариантах:

АК-74

АКС-74

  • АК-74 — основной вариант.
  • АКС-74 (индекс ГРАУ — 6П21) — вариант АК-74 со складывающимся влево рамочным металлическим прикладом. Создан для использования в воздушно-десантных войсках.
  • АК-74Н — «ночной» вариант АК-74 с боковой планкой для крепления ночных прицелов (например, 1П78).
  • АКС-74Н — «ночной» вариант складного АКС-74, с боковой планкой для крепления ночных прицелов (например, 1П78).

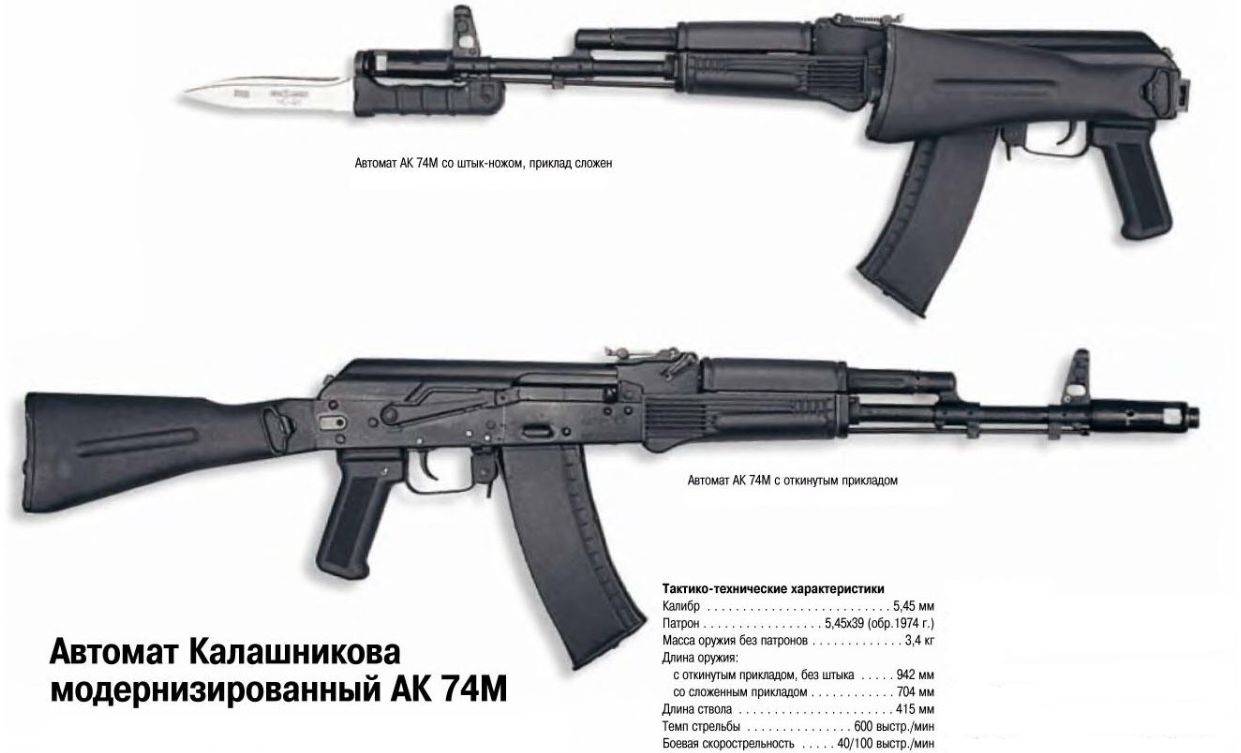

  • АК-74М (индекс ГРАУ — 6П34) — АК-74 модернизированный. Оснащён складывающимся на левый бок полимерным прикладом и универсальным креплением (планка «ласточкин хвост») для крепления прицелов, как оптических, так и ночных, на левой стороне ствольной коробки. Таким образом АК-74М заменил сразу четыре модели: АК-74, АКС-74, АК-74Н и АКС-74Н.

    АК-74М с подствольным гранатомётом ГП-25()

Цевьё и ствольная накладка газовой трубки выполнены из ударопрочного стеклонаполненного реактопласта АГ-4В. Металлические детали также защищены от коррозии специальным покрытием. Изменения коснулись и дульного тормоза, получившего открытые камеры, что позволяет осуществлять его чистку не снимая.

Для уменьшения вероятности механического повреждения крышки ствольной коробки, её крепление было усилено. В конструкции направляющего стержня возвратной пружины появился фиксатор, что позволяет стрелять из подствольного гранатомёта ГП-25 или ГП-30 без использования дополнительного крепления крышки ствольной коробки, необходимого в таких случаях для АК-74.

С новыми автоматами возможно использование коллиматорных прицелов ПК-А и ПК-01, а также КОБРА и 1П78. В 1991 году АК-74М был принят на вооружение и начато его серийное производство на Ижевском машиностроительном заводе. В настоящее время серийно производится концерном «Калашников»

АК-74М3 — выставочный экземпляр, созданный для показа на МАКС-2011 как часть боевой экипировки «Ратник». Представлял собой несколько доработанный вариант АК-74. Однако с названием нового образца возникла заминка: по традиции модернизированные автоматы кодируются литерой «М» (например, АК-АКМ), но автомат АК-74М уже существовал. Тогда, не мудрствуя лукаво, оружию придали постфикс «МЗ». Официальной расшифровки этой аббревиатуры нет. Изменения включают в себя крепление крышки ствольной коробки на шарнир, планки Пикатинни на цевье и крышке ствольной коробки, на которые могут устанавливаться лазерный целеуказатель, коллиматорный прицел, ночная насадка для прицела. Используется подствольный гранатомёт ГП-34. Предполагалось, что данные с автомата на монокуляр шлема будут передаваться либо по каналу Bluetooth, либо по проводам.

Зарубежные варианты

  •  — болгарская серия.
  • Kbs wz.96 Beryl — польский вариант, созданный на основе Тантала под патрон 5,56×45 мм.
  • Kbk wz. 88 Tantal — польский вариант.
  • ČZ 2000 — чехословацкий вариант, который не был принят на вооружение.
  • К-3 — армянский булл-пап на базе АК-74.
  • MPi AK-74N — вариант производства ГДР. Выпускались варианты MPi-AKS-74N — со складным прикладом, MPi-AKS-74NK — со складным прикладом и укороченным стволом длиной 317 мм.
  • NGM-81 — венгерский вариант.
  • PA md. 1986 — румынский вариант. Экспортное обозначение AIMS-74.
  • АК-101—105 — экспортная линейка автоматов с различными длинами стволов и под различные патроны, созданной на основе АК-74М.
  • Хазри — автомат разработанный для Азербайджана Ижевским заводом на основе АК-74М. Выпускается с 2011 года по российской лицензии.
  • Вепр — украинский булл-пап на базе АК-74, разработка заморожена.

Оружие на базе

MPI-KMS-74

  • АКС-74У — укороченный автомат для полиции и экипажей бронетехники.
  • АК-107/АК-108 — автоматы со сбалансированной автоматикой, взятой из конструкции автомата АЕК-971.
  • РПК-74 — ручной пулемёт, разработанный на базе АК-74.

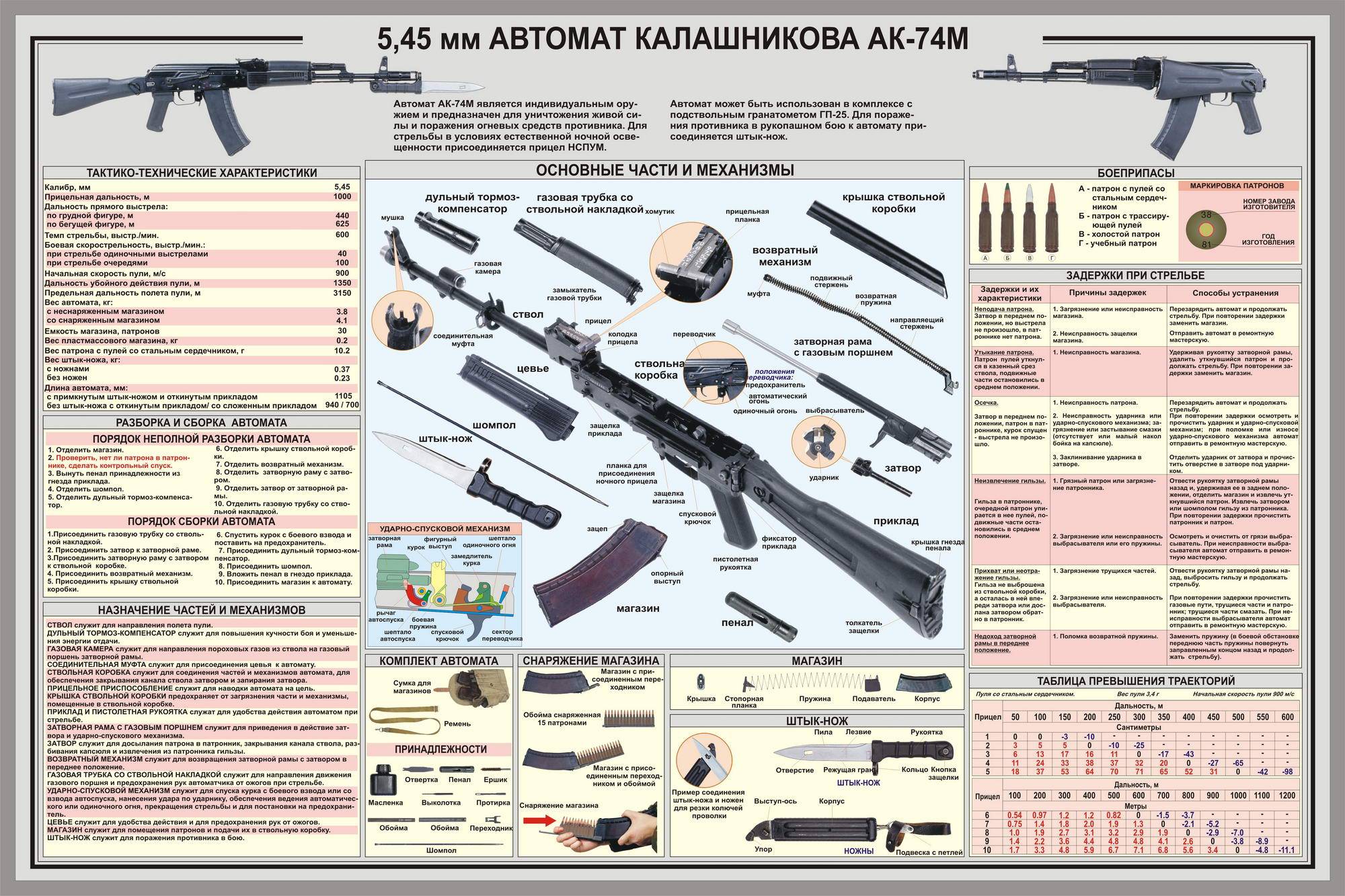

Сборка и разборка АК-47

Для чистки, смазки и осмотра автомата производится его неполная разборка. Для этого следует:

  1. Отделить магазин и убедиться в отсутствии патрона в патроннике.
  2. Извлечь из приклада пенал с принадлежностями для чистки.
  3. Отделить шомпол.
  4. Отсоединить крышку ствольной коробки.
  5. Извлечь возвратный механизм.
  6. Отсоединить затворную раму с затвором.
  7. Отделить затвор от затворной рамы.
  8. Отсоединить газовую трубку со ствольной накладкой.

Сборка после неполной разборки производится в обратном порядке.


Конструкция автомата АК изучается в учебных учреждениях на курсах начальной военной подготовки. На разборку и сборку деталей автомата отводится определенное время:

  • 18-30 секунд – оценка «отлично»,
  • 30-35 секунд – оценка «хорошо»,
  • 35 и 40 секунд – оценка «удовлетворительно».

Армейский норматив составляет — 15 и 25 секунд.

Как появился автомат Калашникова модернизированный (АКМ)

В начале пятидесятых годов конструктором Германом Коробовым на суд специалистов и армейского руководства был представлен новый образец пехотного оружия автомат ТКБ-517.

Это оружие обладало лучшей кучностью, меньшей массой по сравнению с АК-47. Уже один факт, что производство ТКБ-517 обходилось дешевле, значил очень много. Учитывая и лучшие технико-тактические характеристики вновь представленной модели, было понятно – пришло время нового оружия.

Однако армейское руководство и правительство Советского Союза решило не менять коренным образом технологию производства (а также развенчивать дутую славу конструктора) и дало возможность Калашникову модернизировать свой вариант оружия.

Так появился автомат Калашникова модернизированный АКМ.

В новом варианте приклад оказался несколько приподнят по сравнению с оригиналом, что приблизило точку упора приклада в плечо к линии выстрела. Прицельная дальность была увеличена до одного километра.

Кроме этого, на базе АКМ был создан унифицированный с ним ручной пулемет, получивший название РПК.

Возможна ли установка штык-ножа

На первых моделях АК-47 установка штык-ножа не предусматривалась. Этим фактом косвенно доказывается участие в работе над оружием немецких оружейных конструкторов.

Дело в том, что во время Второй Мировой войны на нацистском оружии не было предусмотрена возможность крепления дополнительного холодного оружия. Германский пехотинец должен был уметь применять оружие так, чтобы поразить противника пулей.

Солдат пехоты просто практически не обучали приемам рукопашного боя.

Однако в дальнейшем АК получил клинок длиной в двести миллиметров, который крепился к газовой каморе. Он обладал двойным лезвием и долом.

Вместо двойного лезвия появилось одинарное с пилкой с другой стороны.

Длина клинка уменьшилась до 150 миллиметров. Сам штык-нож получил больше возможностей использования в хозяйственной области на потребность солдату.

Технические характеристики

Устройство и технические характеристики модернизированной версии АК-74М

Технические характеристики АК-74 рассматривают по базовой модели. Модификации имеют определенные отличия в габаритах и весе, также меняется показатели и в случае специфических дополнений — применения других патронов, новых механизмов или иных устройств.

Разборка и устройство

АК-74 состоит из следующих элементов:

  • ствольная коробка, ствол;
  • крышка ствольной коробки;
  • прицельная планка, мушка;
  • затвор, затворная рамка;
  • компенсатор или дульный тормоз;
  • трубка для отвода газов, накладка;
  • ударно спусковой механизм;
  • цевье, приклад;
  • магазин.

Неполная разборка автомата производится в следующем порядке:

  • снять магазин;
  • проверить наличие патрона в патроннике, сделать контрольный спуск;
  • снять пенал с принадлежностями и вынуть их;
  • отделить шомпол;
  • снять дульный тормоз-компенсатор;
  • снять крышку ствольной коробки;
  • отделить возвратный механизм;
  • отделить затворную раму с газовым поршнем и затвором от ствольной коробки;
  • снять затвор;
  • отделить газовую трубку со ствольной накладкой.

Порядок сборки после такой разборки имеет следующую последовательность:

  • присоединить газовую трубку со ствольной накладкой к стволу;
  • присоединить затвор к затворной раме;
  • установить затворную раму с газовым поршнем и затвором на ствольную коробку;
  • присоединить возвратный механизм;
  • вернуть на место крышку от ствольной коробки;
  • спустить курок с боевого взвода и поставить на предохранитель, нажав на спуск и подняв переводчик до отказа вверх;
  • присоединить дульный тормоз и шомпол;
  • вернуть принадлежности в пенал, установить его в гнездо приклада;
  • присоединить магазин.

Техническое обслуживание и эксплуатация АК 74 — одно из его ключевых преимуществ. Автомат, как и предшественник, прост в освоении, по сравнению с АК-47 имеет незначительные изменения, что упростило переход на новое вооружение.

Калибр

Краткая характеристика модернизированной версии

Калибр автомата — 5-45 мм. По ТТХ при стрельбе могут использоваться следующие патроны:

  • 7Н6 с пулями 1974 года, имевшими стальной сердечник, свинцовую рубашку и цельнометаллическую оболочку;
  • 7Н10 от 1992 г — пули с повышенной пробиваемостью и термоупрочненным сердечником;
  • 7У1 — дозвуковая пуля для бесшумной стрельбы, не получила применения;
  • 7Н22 1998 г — бронебойная пуля с сердечником из высокоуглеродистой стали;
  • 7Т2 — трассирующая пуля;
  • 7Х3(М) — холостой патрон;
  • 7Х4 — учебный патрон;
  • 7Н39 — экспериментальный бронебойный патрон с карбид-вольфрамовым сердечником пули.

Совершенствование патронов заданного калибра ориентировано на повышение бронебойности. В расчет берется пробитие стального шлема и армейского жилета.

Начальная скорость пули

Начальная скорость пули АК-74 составляет 910 м/с. По дальности поражения учитывают несколько значений:

  • одиночные наземные и воздушные цели — 500 м;
  • по групповым наземным целям — 1000 м.

Скорострельность

Скорострельность АК-74 составляет условные 600 выстрелов в минуту. С учетом данного показателя и вместимости магазина боезапас расходуется всего за три секунды непрерывной стрельбы.

Габариты и вес

По габаритам АК-74 имеет следующие показатели:

  • длина — 940 мм, со штык-ножом — 1089;
  • длина нарезной части ствола — 372 мм;
  • общая длина ствола — 415 мм, с дульным тормозом — 485;
  • ширина — 10 мм, с прицелами — до 140;
  • высота — 195 мм, с прицелами — до 310.

Вес автомата без магазина составляет 3,3 кг, масса снаряженного оружия — 3,6 кг. Модифицированная версия АК-74М тяжелее на 0,3 кг.

Прицел

Стандартный прицел АК-74 открытый. Имеются модификации для установки ночных прицелов. Модернизированный АК-74М допускает установку нескольких вариантов прицелов, включая коллиматорные. Наличие прицела повышает вес оружия почти до 6 кг в зависимости от типа.

Вместимость магазина

Вместимость стандартного магазина составляет 30 патронов, уложенных в шахматном порядке. Вес пустого патронника — 0,23 кг, полного — 0,3. Допускается питание от магазина РПК-74 на 47 патронов.

Плюсы и минусы автомата

Несмотря на то, что АК-47 является легендарным оружием, которое зарекомендовало себя с лучшей стороны во многих войнах и вооруженных конфликтах XX века, мы не можем утверждать, что данная устаревшая модель лишена недостатков. Впрочем, и о положительных качествах, которые актуальны даже спустя 70 лет службы, забывать не стоит:

Алексей

Увлекаюсь оружием с самого детства.

Задать вопрос

Вопрос эксперту

Надежность. АК-47 – это один из самых безотказных автоматов в мире, который работает в суровых погодных условиях.

Возраст. Модель сильно устарела, по сравнению с современными европейскими аналогами.

Эргономика. Благодаря относительно низкой массе и небольшим габаритам, использовать АК-47 очень удобно.

Возможности тюнинга. К сожалению, модификация старого АК-47 ограничивается установкой оптики.

Универсальный патрон. АК-47 использует боеприпас, который подходит для стрельбы из пулеметов и даже винтовок.

Дальность эффективного огня. Пуля начинает резко терять свою скорость уже после первых 50 метров.

Простая конструкция. Автомат не требует тщательного ухода, но при необходимости разобрать его сможет даже школьник.

Нет возможности использования патронов с увеличенной пороховой навеской (из-за газовой камеры).

Интересное сравнение американской AR-15 и АК.

Таким образом, АК-47 до сих пор остается вполне пригодным оружием для ведения боевых действий. Однако его постепенно снимают с вооружения, поскольку появляются улучшенные современные аналоги. Взять тот же АК-15, который обладает не только усиленными ТТХ, но и поддерживает установку различного «обвеса» (в наличии сразу три крепежных кронштейна).

Разборка, сборка и заряд магазина

В рамках учений по огневой подготовке может быть включен норматив по разряжанию и заряжанию магазина.

  • Исходное положение: солдат находится у стола, перед ним пустой магазин и 30 патронов россыпью. После команды инструктора “К снаряжению магазина приступить” участник берёт магазин левой рукой отверстием вверх, расположив под наклонов вставляет один патрон за другим, надавливая большим пальцем.
  • После команды “Готово”, секундомер останавливается.
  • Норматив считается сданным на отлично, если солдат справился за 33 секунды. 38 сек — это уже отметка “хорошо”, а 43 сек — “удовлетворительно”.
  • Затем следует команда “Магазин разрядить”. Время не фиксируется, это не является нормативом, однако инструктор наблюдает и фиксирует ошибки, позволяющие снизить оценку.

Как снять ударно-спусковой механический узел?

Судя по отзывам, некоторых владельцев карабинов интересует, как снять УСМ на АК-74. Выполняется разборка автоматического оружия следующим образом:

  • Сначала нужно отсоединить обойму от автомата. Для этого оружие одной рукой следует держать за цевье, второй обхватить магазин и, нажимая на фиксирующую защелку, плавно потянуть вниз. Стопорная планка оборудована специальными выступами, которые вдавливаются шилом или отверткой.
  • Под стволом карабина в специальном отверстии имеется шомпол. Его нужно снять.
  • Затем снимается со ствольной коробки крышка. Направляющая трубка в возвратном механизме оборудована небольшим выступом. Чтобы произвести демонтаж, на него нужно надавить, а саму крышку приподнять.
  • После можно приступать к извлечению ударно-возвратного механизма. Это сделать будет легко, если его трубка будет продвинута вперед до тех пор, пока ее пятка не зайдет за продольный паз коробки. Чтобы достать трубку, нужно ее поддеть за конец.
  • Отсоединить затворную раму. Оружие предварительно устанавливается на автоматическую стрельбу. Демонтаж затворной рамы заключается в том, чтобы ее отвести до упора, приподнять и передвинуть назад.
  • Для извлечения затвора нужно его отвести назад и провернуть. Если действия выполняются правильно, в пазе затворной рамы должен показаться выступ. После этого затвор продвигают вперед и снимают. При помощи специальной выколотки выбивается шпилька, которая необходима для удерживания бойка на оси в выбрасывателе, который также демонтируется вместе с ударниками.
  • Прежде чем демонтировать газовую трубку, замыкающий ее флажок должен быть выставлен в вертикальном положении. Одним концом трубка соединена с патрубком. Чтобы ее отсоединить, нужно ее поддеть за край.

Извилистые пути АК-12

Зато АК-12, показанный на «Армии-2016», как раз очень похож на АК-74М с улучшенной эргономикой: телескопический приклад, цевье и накладка газовой трубки и планками Пикатинни, такая же планка интегрирована в крышку ствольной коробки. Из технических решений — новая конструкция ствольной коробки, позволяющая жестко крепить крышку, а значит, надежно поставить прицел на нее. Ствол оружия вывешен (то есть не касается цевья), что положительно сказывается на кучности, а само цевье и накладка крепятся к ствольной коробке жестко закрепленной газовой трубке. Газовый поршень, затворная рама и затвор остались прежними.

В самом концерне эти метаморфозы комментируют скупо: «Представленные на выставке образцы были доработаны по результатам госиспытаний и отличаются от предыдущих версий по внешнему виду и по конструкции ряда важных узлов». По неофициальной информации, Минобороны изначально склонялось к принятию на вооружение ковровского АЕК, но после того, как все-таки было принято решение и в пользу АК-12, военные настояли на удешевлении системы и ее максимальной унификации с АК-74. В итоге конструкция обрела нынешний вид.

РПК-16 с длинным стволом

Пулемет РПК-16 с коротким стволом

Кадр: Максим Попенкер / YouTube

А еще конструкторы «Калашникова» сделали важный шаг в сторону модульности АК-платформы, анонсировав на «Армии-2016» легкий ручной пулемет РПК-16 калибра 5,45 мм — оружие разработано в инициативном порядке. Большинство его решений схожи с теми, что использованы на АК-12. Плюс в конструкции предусмотрена возможность замены ствола: с длинным стволом изделие можно использовать как пулемет, с коротким — как штурмовую винтовку. По информации «Ленты.ру», для замены ствола требуется несколько минут и минимальный набор инструментов.

В ближайших материалах мы расскажем о зарубежных модификациях автомата Калашникова, об оружии на его основе и о коммерческих версиях российского автомата.

/По материалам lenta.ru/

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
