Самоходная зенитная установка ЗСУ-23-4 «Шилка»: история создания, описание и характеристики

3.2 Интересные факты

В декабре 1960 году был закончен опытный образец ЗСУ «Енисей». Испытания «Шилки» и «Енисея» проходили практически одновременно, однако по немного отличавшимся программам. По результатам испытаний, «Енисей» обеспечивал зону поражения близкую по своим параметрам к ЗСУ-57-2. По заключению Государственной комиссии, «Енисей» обеспечивал прикрытие танковых войск, как от нападений воздушных целей, действующих на высотах до 3000 метров, так и во всех других видах боя. Во время испытаний было установлено, что одна ЗСУ «Енисей» по своей эффективности превосходит батарею (6 орудий) 57-мм пушек С-60 и батарею (4 орудия) ЗСУ-57-2. Меткость стрельбы была в 2~2,5 раза выше, чем у пушки С-68. Во время государственных испытаний из пушки «Ангара» было совершено 6266 выстрелов. За этот период с орудием случилось 4 поломки (0,06% от числа выстрелов) и две задержки (0,08% от числа выстрелов), что было меньше допустимых тактико-технических требований. Шасси показало хорошие манёвренные качества. Однако при испытаниях аппаратура защиты от пассивны помех давала сбои.

После прохождения испытаний обеими ЗСУ (ЗСУ-23-4 «Шилка» и ЗСУ-37-2 «Енисей») был проведён тщательный сравнительный анализ: 1. Обе машины имеют радиолокационный комплекс и могут вести стрельбу днём и ночью. 2. Масса «Енисея» 28 тонн, следовательно вооружать им мотострелковые подразделения и ВДВ недопустимо. 3. Во время стрельбы по самолётам МиГ-17 и Ил-28 на высотах 200 и 500 метров эффективнее «Шилка» в 1,5 и 2 раза соответственно. 4. «Енисей» предназначен для противовоздушных подразделений танковых полков и танковых дивизий по следующим соображениям: танковые соединения и подразделения действуют в основном в отрыве от основной группы войск. «Енисей» осуществляет сопровождение танков на всех этапах боя и обеспечивает эффективный огонь на высотах до 3000 м и на дальности до 4500 м. При использовании этой установки практически исключается точное бомбометание по танкам, «Шилка» этого не может обеспечить. «Енисей» может вести более эффективную стрельбу на самооборону по наземным целям при следовании в боевых порядках танковых войск. 5. Унификация: — «Шилка»: 23-мм автомат и выстрелы производятся серийно. Гусеничная база АСУ-85 изготавливается на ММЗ. — «Енисей»: РПК унифицирован с ЗРК «Круг», шасси унифицировано с САУ СУ-100П и всеми машинами на её базе, к производству готовились 2-3 завода. По заключениям государственной комиссии машина была рекомендована к принятию на вооружение. Однако 5 сентября 1962 года постановлением СМ СССР на вооружение была принята ЗСУ-23-4 «Шилка», что автоматически означало «смертный приговор» для «Енисея». 20 сентября того же года приказом ГКОТ были прекращены все работы над «Енисеем».

История создания

В годы Второй мировой войны атаки с воздуха во время марша стали большой проблемой для сухопутных войск: штурмовая авиация, работая на малых высотах, наносила огромный урон живой силе и боевой технике. Немцы, которые в конце войны несли жестокие потери от действий западной авиации, разработали малокалиберную зенитную установку Kugelblitz («Шаровая молния»). Она имела два 30-мм орудия и РЛС, с помощью которой производилось обнаружение противника и наведение на цель. Скорострельность Kugelblitz составляла 850 выстрелов в минуту, на нее даже пытались устанавливать приборы ночного видения. Эта ЗСУ сильно опередила свое время и на многие годы стала предметом изучения и копирования.

Советская пехота и танкисты подобной роскоши не имели и всю войну сильно страдали от налетов немецкой авиации. Ситуацию принялись исправлять уже после победы над немцами.

В 1947 году начались работы по созданию 57-мм самоходной зенитной установки ЗСУ-57-2. Однако на момент начала производства этот комплекс уже был устаревшим. Он имел слишком низкий темп стрельбы (220-240 выстрелов в минуту), обойменное заряжание и открытую сверху башню. ЗСУ-57-2 не имела РЛС, поэтому обнаружить цель можно было только визуально, также у нее отсутствовала система защиты от ОМП. Тем временем потенциальный противник не дремал: американцы, изучив трофейные образцы немецкой «Шаровой молнии», в 1956 году приняли на вооружение 40-мм ЗСУ с радиолокационной системой обнаружения целей.

В 1957 году в СССР начинаются работы над созданием новой самоходной зенитной установки. Было запущено сразу два конкурирующих проекта: ЗСУ-37-2 «Енисей», вооруженный двумя 37-мм пушками и ЗСУ-23-4 «Шилка», с четырьмя 23-мм орудиями. Обе зенитные установки были оснащены РЛС, имели гусеничное шасси и систему защиты от ОМП. Формально они предназначались для решения различных задач: «Енисей» обеспечивал защиту бронетанковых войск, а «Шилка» должна была прикрывать мотострелковые части. Оба комплекса имели ленточное питание орудий и водяное охлаждение стволов.

К 1970 году «Шилка» стала основным мобильным зенитным комплексом СА, она полностью заменила ЗСУ-57-2 и стала отправляться на экспорт. Впервые «Шилки» применили в ходе арабо-израильского конфликта 1973 года. Тогда сирийская ПВО сумела уничтожить 98 самолетов ВВС Израиля, 10% из которых было на счету ЗСУ-23-4. Плотный зенитный огонь на малых высотах оказывал деморализующее действие на израильских пилотов, заставляя их подниматься на большие высоты, где они становились легкой добычей ЗРК.

«Шилки» использовались во время ирано-иракской войны (обеими сторонами), в завершающей стадии войны во Вьетнаме, в ходе операции «Буря в пустыне».

В Афганистане советские войска использовали ЗСУ-23-4 для поражения наземных целей. У «Шилки» снимали ненужный РЛС и увеличивали боекомплект до 4 тыс. снарядов. После появления на поле боя «Шилки» душманы обычно начинали отходить.

Главным недостатком «Шилки» являлась недостаточная мощь 23-мм снаряда, не устраивала военных и наклонная дальность орудия, и недостаточное фугасное действие снарядов. При создании нового штурмовика американцы испытывали на нем действие трофейной «Шилки», захваченной евреями во время войны 1973 года. Так появился знаменитый А-10 «Бородавочник», который действительно неплохо защищен от зенитных боеприпасов калибра 23 мм. Американцы активно рекламировали этот самолет, называя его неуязвимым для огня советской ПВО.

ЗСУ-23-4 пытались переделать под более мощный 30-мм снаряд, но оказалось, что проще и дешевле построить новую зенитную установку, чем модернизировать старую. Так и было сделано: в 1982 году на вооружение была принята ЗСУ «Тунгуска», вооруженная 30-мм автоматическими пушками.

За годы эксплуатации данного комплекса были разработаны несколько его модификаций.

Модификации машины

Новые технологии, долгая эксплуатация и несколько случаев захвата странами НАТО и их союзниками образцов подготовили почву для модернизации машины. Самые известные и массовые машины, ведущие родословную от «Шилки»:

• ЗСУ-23-4В, модернизация, повысившая надежность установки и увеличившая на 150 часов ресурс газотурбинного аппарата;
• ЗСУ-23-4В1, модернизация предыдущей машины, увеличившая точность стрельбы и надежность сопровождения цели на ходу;
• ЗСУ-23-4М1, улучшена надежность стволов, РЛС и общая стабильность работы машины;
• ЗСУ-23-4М2, модернизация для боев в горах Афганистана, снято оборудование для борьбы с авиацией, добавлено бронирование и боекомплект;
• ЗСУ-23-4М3 «Бирюза», получившая систему распознавания «свой-чужой» под названием «Луч»;
• ЗСУ-23-4М4 «Шилка-М4», глубокая модернизация, в результате которой была заменена почти вся электронная начинка на новые разработки, были добавлены новые системы для более эффективного применения;
• ЗСУ-23-4М5 «Шилка-М5», получившая новую электронную систему управления огнем.

Имелись и модернизации машины для пуска управляемых ракет. Поскольку «Шилка» может сбивать летательные аппараты на небольшой высоте, ракетные модели исправляли эту особенность.

Используемые ракеты на таких моделях — «Куб» и его модификации.

КС-23 (Карабин Специальный 23 мм)

Многофункциональное полицейское оружие, предназначенное для пресечения массовых беспорядков, избирательного силового, психического и химического воздействия на правонарушителей. Интересно, что обладая калибром более 20 мм и нарезным стволом, КС-23 должен относиться не к стрелковому оружию, а к малокалиберной артиллерии.

Конструкция

Перезарядка карабина производится продольно скользящим цевьём, которое жёстко связано с затвором. Канал ствола нарезной, при выстреле запирается поворотом затвора. Ударно-спусковой механизм куркового типа. Питание патронами происходит из размещённого под стволом трубчатого магазина на три патрона.

Боеприпасы

Для стрельбы из карабина были разработаны следующие патроны 23 мм:

-«Волна»

Патрон с инертным контейнером (предназначен для учебно-тренировочной стрельбы).

-«Волна-Р»

Патрон с круглой резиновой пулей «Привет» травматического действия. Дальность применения до 70 метров.

-«Стрела-3»

Патрон с пластиковой пулей травматического действия

-«Сирень-7»

Патрон с контейнером, содержащим ирритант CS. Через 1 секунду после попадания контейнера в преграду образуется облако в 50 м3 с непереносимой концентрацией CS. Дальность применения до 100 метров.

-«Черёмуха-7»

Патрон с контейнером, содержащим ирритант CN. Через 1 секунду после попадания контейнера в преграду образуется облако в 30 м3 с непереносимой концентрацией CN. Дальность применения до 150 метров. В настоящее время не производится.

-«Черёмуха-7М»

Боеприпас с контейнером, содержащим раздражающее вещество CN. Через 1 секунду после попадания контейнера в преграду образуется облако в 50 м3 с непереносимой концентрацией CN. Дальность применения до 150 метров.

-«Баррикада»

Боеприпас со стальной остроконечной пулей. Применяется для принудительной остановки автотранспорта путём его повреждения. Дальность использования до 100 метров.

-«Шрапнель-10»

Патрон с зарядом картечи. Дальность применения до 10 метров.

-«Шрапнель-25»

Патрон с зарядом картечи. Дальность применения до 25 метров.

-«Звезда»

Свето-звуковой патрон. Предназначен для психологического воздействия на преступника.

-холостой патрон ПВ-23

применяется для отстрела газовых гранат

На дульную часть ствола карабина КС-23 предусмотрена возможность установки нескольких вариантов ствольных насадок:

-«Насадка-6» (калибр 36 мм)

Для отстрела газовых гранат «Черёмуха-6» на дальность до 200 метров (масса ирританта — 70 грамм; объём газового облака — 60 м3);

-«Насадка-12» (калибр 82 мм)

Для отстрела газовых гранат «Черёмуха-12» на дальность до 120 метров (объем газового облака — 100 м3);

-ОЦ-06 «Кошка»

Применяется для отстрела веревки с крюком-кошкой на дальность 35 метров и высоту 20 метров (7-этажный дом).

По устройству насадки одинаковые, между собой они отличаются только размерами и калибром. На стволе карабина присутствует винтовая резьба для их крепления. На корпусе каждой из них размещена мушка прицела. Целиком прицела служит целик открытого прицела на самом КС-23.

Варианты

-КС-23М «Дрозд»

Модернизированный вариант КС-23 с отделяемым металлическим прикладом.

-КС-23К

Модернизированный вариант КС-23 в компоновке буллпап с отъёмным коробчатым магазином, созданный в 1998 году для вооружения МВД и внутренних войск.

-ТОЗ-123 «Селезень»

Созданное в 1996—1997 годы гладкоствольное охотничье ружьё на базе КС-23.

-Также под патрон 23х75R мм производится однозарядный пистолет «Туляк» (по сути вариант ружья ОФ-93) и вкладной стволик для гранатомёта ГП-25 «Ларри»

Страны-эксплуатанты

-СССР
-Казахстан — на вооружении Министерства внутренних дел Республики Казахстан, сотрудников исправительных учреждений Комитета уголовно-исполнительной системы Министерства юстиции, а также военнослужащих дисциплинарной воинской части Министерства обороны
Армения — состоит на вооружении МВД Армении

-Россия — состоит на вооружении органов внутренних дел, внутренних войск и пограничных войск, ранее также состоял на вооружении налоговой полиции.
-Узбекистан — на вооружении Государственного таможенного комитета Республики Узбекистан
-Украина — на вооружении подразделений милиции специального назначения.

ТТХ

-Масса, кг: 3,85
-Длина, мм: 1040
-Длина ствола, мм: 510
-Патрон: 23х75 мм R
-Калибр, мм: 23
-Принципы работы: скользящее цевьё
-Прицельная дальность, м: до 100
-Максимальная дальность, м: 150
-Вид боепитания: трубчатый подствольный магазин на 3 патрона, также возможно размещение ещё 1 патрона в патроннике.

Калибр	23 мм
Максимальная дальность стрельбы	150 м
Прицельная дальность	до 100 м

Фото ЗСУ-23-4 Шилка

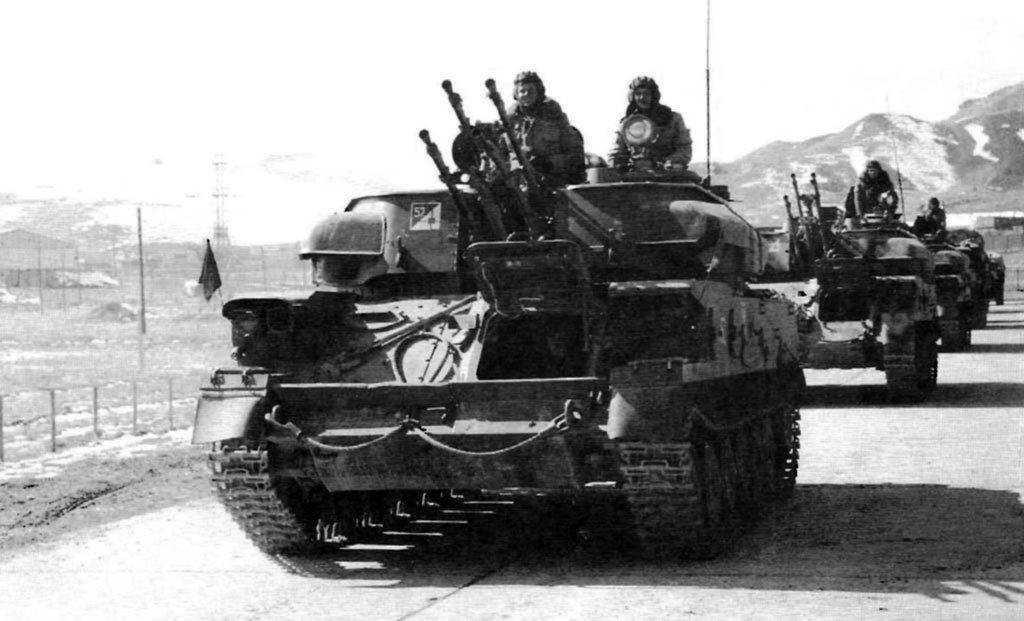

ЗСУ-23-4 «Шилка» по-походному: стволы пушек закрыты заглушками, антенна локатора сложена, головки прицелов закрыты бронеколпаками. Ближе к нам — командир установки. Дальше от нас — либо наводчик, либо оператор дальности — у них общий люк, вероятнее, что наводчик, — его место располагается посредине между командиром и оператором дальности

Уничтоженная иракская ЗСУ-23-4 «Шилка», операция «Буря в пустыне»

Похожее

ЗРК С-75 Двина, Десна, Волхов. Состав. Ракеты. Далность поражения

ЗРК С-350Е Витязь. Состав. Ракеты. Дальность поражения

ЗРПК Панцирь-С1. Вооружение. Стоимость. Дальность обнаружения

ЗСУ-23-4 Шилка. Скорострельность. Вооружение. Размеры. Вес

ЗРК 2К12 КУБ. Дальность поражения. Скорость ракеты. Принцип работы

ЗСУ 2С6М Тунгуска-М. Дальность поражения. Ракеты. Состав. Размеры

ЗРК ОСА-АКМ. Дальность стрельбы. Ракеты. Состав. Размеры. Вес

ЗРК С-200 Ангара, Вега, Дубна. Дальность поражения. Состав. Принцип работы

ЗРК Бук-М1-2. Дальность обнаружения и поражения. Ракеты. Возможности

ПЗРК Верба. Дальность поражения. Ракета. Состав комплекса

ЗРК С-400 Триумф. Дальность поражения. Ракеты. Как работает

ЗРК С-300ПМУ2 Фаворит. Дальность поражения. Состав. Ракеты

ЗРК 9К331 Тор-М1. Дальность поражения. Ракета. Принцип работы

ПЗРК 9К310 Игла-1. Дальность поражения. Вес. Возможности

ЗРК С-125 Нева (Печора) Дальность и высота поражения. Ракеты

ЗРК Сосна. Вооружение. Дальность поражения. Ракеты. Состав

ЗРК 9К35 Стрела-10. Дальность поражения. Модификации. Ракеты

ЗРК С-25 Беркут. Дальность и высота поражения. Ракеты

Морской ЗРК Кинжал. Дальность поражения. Состав. Ракеты. На каких кораблях устанавливается

ЗРК 2К11 Круг. Дальность поражения. Модификации. Состав

Американский ЗРК Пэтриот. Дальность поражения. Состав. Ракеты

Зенитная установка ЗСУ-57-2. Вооружение. Размеры. Бронирование

КТПУ «Гибка» (3М-47) Дальность поражения. Ракеты. Принцип работы

ПЗРК 9К34 “Стрела-3”

«Оса-М» – корабельный зенитный ракетный комплекс

С-300В (9К81) – зенитно-ракетная система

9С482М7 (ПУ-12М7) – батарейный подвижной пункт управления

ЗРК «Авенджер» – американский мобильный зенитно-ракетный комплекс

FIM-92А Стингер – американский ПЗРК

ПЗРК 9К32 “Стрела-2”

МД-ПС – зенитно-ракетный комплекс

ЗРК М-1 «Волна» (4К90) – зенитно-ракетный комплекс корабельного базирования

ЗСУ-37 – зенитная самоходная установка

You have no rights to post comments

Достоинства и недостатки

Одним из главных минусов зенитной установки «Шилка» является ее тяжелая, сложная и маломощная ходовая часть. Ее ремонт и обслуживание – дело сложное и трудоемкое. Чтобы добраться до некоторых ее узлов, необходимо демонтировать множество агрегатов, слить масло и охлаждающую жидкость. Мощность в 240 л. с., на которую способен двигатель «Шилки», недостаточна для ее веса, поэтому машина тихоходна и маломаневрена.

Кроме этого, в силовой установке и ходовой части машины допущены другие конструкционные ошибки и недоработки, результатом чего стали частые поломки зенитной установки.

РЛС «Шилки» имеет небольшой радиус действия и довольно капризна в настройке. Также следует добавить, что машина обеспечивала минимальный уровень комфорта для экипажа.

Однако все вышеперечисленные минусы нивелируются высочайшим уровнем надежности зенитных пушек комплекса. Если они правильно собраны и установлены, система охлаждения залита водой по нормам, то вероятность сбоя или выхода из строя во время стрельбы практически исключалась.

Даже сегодня «Шилка» может представлять серьезную опасность для самолетов и вертолетов противника, если, конечно же, они летят не слишком высоко.

Выбор сделан

На вооружение ЗРК-23-4 был принят в 1962 году, на 5 лет раньше американского Vulcan. По воспоминаниям полковника в отставке Анатолия Дьякова, это была «настоящая революция… Офицерами нынешнего дня иначе воспринимаются словосочетания „автономный комплекс“: мол, что же тут необычного? А в шестидесятых это была вершина инженерных решений».

Получившаяся машина была способна поражать воздушные цели, летящие со скоростью до 450 м/с, в круговой зоне обстрела, по дальности — до 2500 метров, по высоте — до 2000 метров, делая из своих четырех стволов по 4000 выстрелов в минуту. Пушке, способной извергать такое море как бронебойных, так и осколочно-фугасных 23-мм снарядов, дали название «Амур» (Шилка — приток Амура). «Шилка» получила возможность наводить свою пушку на цель с помощью как РЛС, так и визуального канала. Основной режим работы предполагал следующий алгоритм: РЛС автоматически сопровождает цель, выдавая ЭВМ данные для выработки упреждающих координат. Углы наклона пушки выбираются автоматически с учетом качки и рыскания машины и выдаются на приводы наведения, а последние автоматически наводят пушку в упреждающую точку.

Модернизации и перспективы

Да, уже не юна старая добрая «Шилка». Зенитная установка пережила несколько модернизаций, ставивших целью улучшение работы и повышение надежности. Она научилась отличать свои самолеты от чужих, стала действовать быстрее, электроника получила новые блоки на современной элементной базе. Последний «апгрейд» прошел в девяностые, тогда же, по всей видимости, модернизационный потенциал этой системы исчерпался. На смену «Шилкам» приходят «Тунгуски» и другие СЗУ, обладающие куда более серьезными возможностями. Современный боевой вертолет может поразить ЗУ-23 с недоступной для него дистанции. Что поделаешь, прогресс…

Описание конструкции

ЗСУ-23-4 «Шилка» имеет сварной корпус с противопульным и противоосколочным бронированием. Он разделен на три отсека: управления, расположенный в передней части машины, боевое отделение – находящееся в ее центре и силовой отсек – в кормовой части. На правом борту зенитной установки расположено три люка, через которые происходит демонтаж и обслуживание оборудования машины, а также вентиляция агрегатов.

В башне «Шилки» установлено счетверенное 23-мм орудие АЗП-23 «Амур», автоматика которого работает за счет отведения пороховых газов из канала ствола. Каждый ствол оснащен кожухом системы охлаждения и пламегасителем. Подача патрона — боковая, из звена ленты с перекосом патрона. Ленты находятся в патронных коробах. В башне расположены два короба, система для взведения зенитных автоматов – пневматическая.

Боекомплект «Шилки» состоит из двух типов 23-мм снарядов: бронебойных БЗТ и осколочных ОФЗТ. Бронебойные боеприпасы БЗТ не имеют взрывчатого вещества и содержат только зажигательный состав для трассирования. Снаряды ОФЗТ имеют взрыватель и самоликвидатор (время действия 5-10 секунд). В ленте на четыре патрона ОФЗТ идет один БЗТ.

Наведение производится с помощью гидравлических приводов, возможно и ручное наведение. Темп стрельбы – 3400 выстрелов в минуту.

В приборном отсеке башни находится радиолокационно-приборный комплекс, с помощью которого происходит поиск цели, ее сопровождение и высчитываются траектории снарядов и необходимое упреждение. Дальность обнаружения воздушных объектов – 18 км.

Зенитный комплекс «Шилка» может вести огонь по воздушным целям в нескольких режимах:

в автоматическом;в полуавтоматическом;по ракурсным кольцам;по запомненным координатам;по наземным целям.

Автоматический режим стрельбы считается основным.

Радиолокационно-приборный комплекс состоит из следующих элементов:

ламповой РЛС 1РЛ33М2;аналогового счётно-решающего прибора;визирного устройства;системы стабилизации.

Боевая машина оснащена радиостанцией Р-123М и переговорным устройством ТПУ-4.

ЗСУ-23-4 «Шилка» оборудована дизельным двигателем В6Р. Он имеет шесть цилиндров, жидкостное охлаждение и максимальную мощность 206 кВт. Машина имеет два алюминиевых топливных бака с общим объемом 515 литров. Этого хватало до 400 км хода. Дополнительная установка предназначается для питания бортовой электроники.

Ходовая часть машины состоит из двух ведущих колес, двух направляющих колес и двенадцати опорных катков с обрезиненными ободами. Подвеска – независимая торсионная.

Защита экипажа от ОМП происходит за счет создания в боевом отделении избыточного давления и очистки воздуха.

Модернизация зенитного комплекса «Шилка» шла по пути улучшения ее способности обнаруживать воздушные цели, а также увеличения защищенности комплекса. Еще в середине 70-х годов для управления стрельбой зенитных установок на полковом уровне был создан комплекс «Овод-М-СВ». В его состав входила РЛС «Лук-23» и автоматизированная система управления огнем.

В 1999 году широкой общественности была представлена модификация «Шилки», на башне которой были дополнительно установлены ПЗРК «Игла».

Операторы

• Россия Россия:
  • Сухопутные войска России — около 205 ЗСУ-23-4 по состоянию на 2016 год
  • Морская пехота России — 62 ЗСУ-23-4 по состоянию на 2016 год
• Алжир Алжир — около 225 ЗСУ-23-4 по состоянию на 2016 год.
• Армения Армения — некоторое количество (оценочно 48 единиц) ЗСУ-23-4 по состоянию на 2016 год.
• Болгария Болгария — некоторое количество ЗСУ-23-4 по состоянию на 2016 год.
• Вьетнам Вьетнам — некоторое количество ЗСУ-23-4 по состоянию на 2016 год.
• Египет Египет:
  • Сухопутные войска Египта — 120 ЗСУ-23-4 по состоянию на 2016 год.
  • Военно-воздушные силы Египта — 230 ЗСУ-23-4 по состоянию на 2016 год.
• Израиль Израиль — 60 ЗСУ-23-4 на вооружении ВВС по состоянию на 2016 год.
• Индия Индия — 75 ЗСУ-23-4 по состоянию на 2016 год.
• Иордания Иордания — 40 ЗСУ-23-4 по состоянию на 2016 год.
• Иран Иран — 100 единиц ЗСУ-23-4 по состоянию на 2016 год.
• Киргизия Киргизия — 24 ЗСУ-23-4 по состоянию на 2016 год.
• Куба Куба — некоторое количество ЗСУ-23-4 по состоянию на 2016 год.
• Лаос Лаос — некоторое количество ЗСУ-23-4 по состоянию на 2016 год.
• Ливия Ливия — некоторое количество ЗСУ-23-4 по состоянию на 2016 год.
• Нигерия Нигерия — 30 ЗСУ-23-4 по состоянию на 2016 год.
• Перу Перу — 35 ЗСУ-23-4 по состоянию на 2016 год.
• Польша Польша — 8 ЗСУ-23-4 и 20 ЗСУ-23-4MP по состоянию на 2016 год.
• Республика Конго Республика Конго — некоторое количество ЗСУ-23-4 по состоянию на 2016 год.
• Сирия Сирия — некоторое количество ЗСУ-23-4 по состоянию на 2016 год.
• Туркмения Туркмения — 48 ЗСУ-23-4 по состоянию на 2016 год.
• Узбекистан Узбекистан — 50 ЗСУ-23-4 по состоянию на 2016 год[неавторитетный источник?]
• Украина Украина — по официальной информации состоят на вооружении, однако количество и состояние ЗСУ не указано. В 2015 году заключен договор на ремонт установок
• Эритрея Эритрея — некоторое количество ЗСУ-23-4 по состоянию на 2016 год.
• Эфиопия Эфиопия — некоторое количество ЗСУ-23-4 по состоянию на 2016 год.
• Исламское государство Исламское государство — некоторое количество ЗСУ-23-4 по состоянию на 2016 год

Бывшие

• Ангола Ангола — 20 единиц ЗСУ-23-4 поставлены из СССР в период с 1978 по 1979 год, 30 единиц ЗСУ-23-4 поставлены из СССР в период с 1981 по 1983 год.
• Афганистан Афганистан — некоторое количество ЗСУ-23-4 по состоянию на 2010 год.
• Венгрия Венгрия — 50 единиц ЗСУ-23-4 поставлены из СССР в 1969 году.
• ГДР ГДР — 150 единиц ЗСУ-23-4 поставлены из СССР в период с 1969 по 1973 год.
• Ирак Ирак — 200 единиц ЗСУ-23-4 поставлены из СССР в период с 1973] по 1976 год.
• Йемен Йемен — 50 ЗСУ-23-4 по состоянию на 2010 год.
• КНДР КНДР — более 100 ЗСУ-23-4 по состоянию на 2000 год.
• Монголия Монголия — некоторое количество ЗСУ-23-4 по состоянию на 2010 год.
• НДР Йемен НДР Йемен — 50 единиц ЗСУ-23-4 поставлены из СССР в период с 1979 по 1980 год.
• Северный Йемен Северный Йемен — 40 единиц ЗСУ-23-4 поставлены из СССР в период с 1979 по 1980 год.
• Сербия и Черногория Сербия и Черногория — 48 единиц ЗСУ-23-4 поставлены из СССР в 1979 году.
• Сомали Сомали — 20 единиц ЗСУ-23-4 поставлены из СССР в 1976 году.
• Республика Абхазия Республика Абхазия — 5 ЗСУ-23-4 по состоянию на 2007 год.
• Южная Осетия Южная Осетия — некоторое количество ЗСУ-23-4 по состоянию на 2008 год.

Конструкция

Вооружение

Вооружение «Шилки» состоит из 23-мм счетверенной автоматической пушки АЗП-23 «Амур» (индекс её и башни — 2А10, автоматов пушки — 2А7, силовых приводов — 2Э2). Автомат 2А7 является модификацией автомата 2А14 буксируемой установки ЗУ-23 и дополнен кожухом с жидкостным принудительным охлаждением (200 л воды или антифриза) и электроспуском. Может вести огонь как из всех четырех автоматов, так и из пары или любого из четырёх. Боекомплект установки — 2000 выстрелов (у ЗСУ-23-4М2 — 3000 выстрелов). Темп стрельбы пушки — 3400 выстрелов в минуту .. Снаряды снаряжаются в ленты. Снаряжение ленты: на три осколочно-фугасных снаряда с трассёром или без (ОФЗТ/ОФЗ) один бронебойный зажигательный трассирующий (БЗТ), каждый 40-й с размеднителем. Антенна радиолокационно-приборного комплекса полностью стабилизирована, благодаря чему установка может вести эффективный огонь в движении. По азимуту и углу возвышения пушка наводится гидроприводами; также есть возможность наводить вручную, с помощью маховиков.

В состав установки входит радиолокационно-приборный комплекс орудийной наводки РПК-2, смонтированный в башне, дальность обнаружения цели — до 18 км. Также имеется аналоговый счётно-решающий прибор (СРП), который решает задачу встречи снаряда с целью.

Вероятность поражения целей комплексом вооружения ЗСУ-23-4
Цель типа МиГ-17 со скоростью 250 м/с
Наклонная дальность, м	На высоте 200 м	На высоте 500 м	На высоте 1000 м	На высоте 1500 м	На высоте 2000 м
500	0,28	0,35	0,39	0,39	—

Таблица бронепробиваемости для 2А7 при стрельбе снарядом БЗТ
Снаряд \ Расстояние, м	500	1000	1500	2000
(угол встречи 90°, гомогенная броня)	25	20	10	—
В разное время и в разных странах использовались различные методики определения бронепробиваемости. Как следствие, прямое сравнение с аналогичными данными других пушек/боеприпасов часто оказывается затруднённым.

23-мм учебный снаряд

Режимы стрельбы

Антенна радара поднята в рабочее положение

Установка может стрелять по воздушным целям в автоматическом режиме — цель сопровождается комплексом по дальности и угловым координатам, счётно-решающий прибор (СРП) определяет необходимое упреждение, разрешает огонь при достижении целью дальности эффективной стрельбы и прекращает его при выходе цели из зоны поражения.

Имеется также полуавтоматический режим — наводчик совмещает перекрестие визира с целью, дальность определяет РЛС — всё остальное вычисляет автоматика.

ЗСУ-23-4 имеет пять режимов боевой работы:

• автоматический;
• полуавтоматический;
• по запомненным координатам;
• по ракурсным кольцам;
• по дистанционной шкале (наземные цели).

Средства наблюдения и связи

Радиоприборный комплекс РПК-2М:

• Радиолокационная станция 1РЛ33М2:
  • выполнена на лампах;
  • дальность обнаружения до 20 км, дальность автосопровождения до 15 км (цель типа МИГ-17);
  • защита от пассивных и активных помех, режим изменения частоты «Вобуляция».
• Счётно-решающий прибор — решает задачу встречи цели и снаряда.
• Визирное устройство (визир-дублёр).
• Система стабилизации (гироазимутгоризонт).
• 5 режимов боевой работы:
  1. режим автоматического сопровождения воздушной цели;
  2. по угловым координатам воздушных целей от основного визира;
  3. по запомненным координатам движения воздушной цели;
  4. по ракурсным кольцам воздушных целей;
  5. стрельба по наземным целям.

Средства связи:

• Радиостанция Р-123М.
• Танковое переговорное устройство ТПУ-4.

Двигатель — дизель В6Р. Ёмкость двух топливных баков — 520 л. Запас хода без дозаправки топливом — 400 км. Вспомогательная силовая установка — газотурбинный двигатель мощностью 74 л. с., предназначен для обеспечения питанием электрооборудования РПК-2.

Рождение легенды

Вторая мировая война показала всю опасность действий штурмовой авиации. Ни одна армия мира не могла обеспечить надежное прикрытие техники и пехоты от налетов штурмовиков и пикирующих бомбардировщиков, особенно на маршах. Больше всего страдала немецкая армия. Эрликоны и ФЛАКи не справлялись с массовыми налетами американской штурмовой авиации и советскими «летающими танками» Ил-2, особенно в конце войны.

Для защиты пехоты и танков были созданы Wirbelwind, («Смерч»), Kugelblitz, («Шаровая молния») и несколько других моделей. Два 30-мм орудия, выпускавшие 850 выстрелов за минуту, и радиолокационная система были пионерами в области развития ЗСУ, опередившими время на несколько лет. Конечно, внести коренной перелом в ход войны они уже не могли, но опыт их использования лег в основу послевоенных разработок в области самоходных зениток.

В 1947 году конструкторы страны Советов начали активные разработки опытного образца ЗСУ-57-2, но эта машина устарела еще до рождения. 2 орудия 57-мм, перезаряжавшиеся обоймами, имели низкую скорострельность, а отсутствие систем РЛС делали конструкцию фактически слепой.

Открытая башня не внушала доверия с точки зрения защиты экипажа, поэтому вопрос о модернизации стоял очень остро. Масла в огонь подлили американцы, глубоко изучившие немецкий опыт с моделями «Молния» и создавшие свою ЗСАУ М42 по последнему слову техники.

Первоначально их должно было быть две. Четырехствольная «Шилка» предназначалась для поддержки пехоты в бою и на марше, двуствольный «Енисей» должен был прикрывать танковые подразделения. С 1960 года начались полигонные испытания, в ходе которых явного лидера выявлено не было. «Енисей» имел большую дальность стрельбы, сбивая цели на высоте 3000 метров.

«Шилка» в два раза превосходила конкурента в стрельбе по целям на небольшой высоте, но не выше 1500 метров. Армейское начальство приняло решение, что второй вариант приоритетнее и в 1962 году вышел указ о принятии ее на вооружение.

Боевое применение[править]

ЗСУ-23-4 использовалась в следующих вооружённых конфликтах:

• Война на истощение (1969—1970) — в составе ПВО Египта.
• Война во Вьетнаме (1964—1973) — в составе ПВО Северного Вьетнама в последние годы войны.
• Арабо-израильская война (1973) — в составе ПВО Египта и Сирии. Их огнём было сбито 27 израильских самолётов. В частности, только 116-я эскадрилья “Скайхоков” потеряла шесть самолётов сбитыми и повреждёнными. Из за действий “Шилок” израильские самолёты вынуждены были уходить на большую высоту, где автоматически попадали под огонь зенитных ракет.
• Сражения за гору Хермон (1974) — 19 апреля огнём сирийской “Шилки” был сбит израильский штурмовик A-4 Skyhawk, пилот погиб в самолёте.
• Первая гражданская война в Анголе (1975—1991) — использовалась ангольской стороной.
• Египетско-ливийская война (1977) — в составе ПВО Ливии.
• Эфиопо-сомалийская война (1977—1978) — в составе ПВО Сомали.
• Афганская война (1979—1989) — успешно применялась в качестве орудия поддержки пехоты. Огонь автоматических пушек эффективно действовал как против открыто расположенной живой силы, так и против лёгких укрытий. В частности, легко разрушались глиняные жилые дома и сельскохозяйственные постройки. Нередко при этом с ЗСУ снимался радиолокационный комплекс, увеличивался боезапас и навешивалась дополнительная броня.
• Ирано-иракская война (1980—1988) — применялась иракской армией.
• Гражданская война в Ливане (1982) — в составе сирийской группировки в Ливане. В сентябре 1983 сирийские “Шилки” сбили самолёт SRS-126 ВВС Ливана, все пилоты погибли.
• Участвовали в отражении удара американских самолётов по Ливии в апреле 1986 года. Их огнём был сбит один и один повреждён американский F-111.
• Война в Персидском заливе (1991) — применялась иракской армией. Известно что, иракскими “Шилками” был сбит кувейтский штурмовик A-4 Skyhawk (пилот взят в плен).
• Вооружённый конфликт в Приднестровье (1992) — применялась молдавской и приднестровской армиями.
• Карабахский конфликт (1991—1994) — 4 экземпляра ЗСУ-23-4 “Шилка” (ещё одна ЗСУ была захвачена у азербайджанской стороны) применялись против азербайджанских ВВС и живой силы противника (во втором варианте показывал большую результативность, чем при первом, зенитки ЗУ-23-2 и С-60 оказались более эффективны против воздушных целей).
• Первая чеченская война (1994—1996) — использовалась российской армией против наземных целей. Небольшое количество применялось чеченской стороной; известно, что в феврале 1995 года огнём ЗСУ-23-4 был сбит российский штурмовик Су-25.
• Операция НАТО против Сербии (1999) — состояла на вооружении вооружённых сил Югославии и предположительно участвовала в боевых действиях.
• Вторая чеченская война — использовалась российской армией против наземных целей. Во время вторжения в Дагестан (август 1999 года) отмечено применение ЗСУ-23-4 чеченскими формированиями.
• Иракская война (2003) — применялась иракской армией.
• Гражданская война в Сирии (2011) — применяются всеми сторонами конфликта.
• Вооружённый конфликт на востоке Украины (с 2014 года)
• Карабахский конфликт (2016) — во время четырехдневней войны в апреле 2016 года, беспилотник ВС Азербайджана израильского производства, был сбит армянскими силами с помощью ЗСУ-23-4.
