Грузовой автомобиль ЗИЛ-157

История грузовика

ЗИЛ-157 впервые был представлен широкой аудитории в далеком 1958 году. Новые модели завода имени Лихачева стали главной сенсацией автомобильных выставок, которые проходили в этом году во Франции и Бельгии. Также в 1958 году автомобиль был поставлен на конвейер и претерпел некоторые изменения.

Прародителем грузовика ЗИЛ-157 можно по праву считать более раннюю модель ЗИС-151. Именно на базе этого автомобиля строился легендарный фургон, который своими техническими характеристиками значительно превосходил устаревший грузовик, послуживший прототипом. Несмотря на то что первым и самым крупным заказчиком стала армия, ЗИЛ-157 широко использовался и в гражданских целях.

Фургон выпускался более сорока лет, однако за свою долгую историю модернизировался всего лишь несколько раз. Первая модификация грузовика произошла в 1962 году. Конструкторам удалось сделать автомобиль более сбалансированным, грамотно распределить нагрузку между осями. Обновленная модель получила индекс «К» – ЗИЛ-157К.

В 1978 производственные мощности были перенесены на Уральский автомоторный завод, где начался выпуск модернизированных моделей, получивших довольно существенные изменения конструкции, силового агрегата.

С момента остановки конвейера прошло уже более двадцати лет, однако автомобиль ЗИЛ-157 по-прежнему эксплуатируется, например, в сельскохозяйственной отрасли. Автолюбители отмечают простоту и надежность конструкции, неприхотливость фургона, а также возможность его применения в крайне суровых погодных условиях.

Недостатки

Трёхосный ЗИС-151 через год после начала производства во время длительного пробега по весеннему бездорожью значительно уступал по проходимости и ленд-лизовскому прототипу, и двухосным вездеходам ГАЗ-63, которым не раз приходилось вытаскивать ЗИСы из грязи и снежного плена. Тяжёлые машины (масса ЗИС-151 превышала массу «Студебеккера» на тонну) с небольшими по размеру колёсами и недостаточным дорожным просветом, маломощными двигателями и задними мостами с двускатной ошиновкой в среде испытателей получили прозвище «утюгов», заставлявших водителей снимать вторые скаты и толкать застрявшую машину другим автомобилем, благо конструкция специальных задних бамперов это позволяла. В воспоминаниях испытателей можно прочесть, что густая жидкая грязь легко залепляла задние колёса, превращая их в четыре бочки, беспомощно вращавшиеся в грязевой массе. Снимать залепленные грязью внешние скаты, отковыривая ломом грязь, было сущим мучением, однако это было необходимо для повышения проходимости. Двухскатные колёса требовали больше мощности от двигателя, так как они прокладывали дополнительные колеи, в то время как у ГАЗ-63 задние колёса шли точно по колее передних.

Положительные характеристики

Машина характеризуется высокими показателями проходимости. Она массово используется в сфере сельского хозяйства, в лесопромышленной области, то есть везде, где ценится приличный объем кузова, а также неприхотливость транспорта. За годы выпуска в отношении были приняты значительные изменения, которые делают авто все лучше и лучше. Основным преимущественным отличием данного средства передвижения и погрузки является возможность открытия кузова с трех сторон, а это серьезно повышает разгрузку и погрузку груза на авто. Модель ЗИЛ-157 оснащена сложной трансмиссией, которая дополнена карданными валами:

  1. Промежуточный.
  2. Средний.
  3. Задний.
  4. Передний.

Грузовик оснащен увеличенными по размеру колесами. Есть специальная система централизованного регулирования давления в колесах Благодаря этому каждый водитель со своего рабочего места может осуществлять контроль давления, причем как во всех одновременно, так в каждой по отдельности шине. Присутствует компрессор, при помощи которого можно передвигаться на дорогах с пробоинами в колесах. Общие технические характеристики автомобиля многими водителями принимаются и сейчас. Они используются в работе в условиях Крайнего Севера, на Алтае, в Средней Азии, а также на Украине. Многие отдают предпочтение грузовику по причине его уникальной проходимости.

Технические характеристики

  • Снаряженная масса, кг 5 540
  • нагрузка на переднюю ось, кг 2 400
  • нагрузка на заднюю тележку, кг 3 140
  • Полная масса автомобиля, кг 10 190
  • нагрузка на переднюю ось, кг 2 770
  • нагрузка на заднюю тележку, кг 7 420
  • Дорожный просвет, мм 310
  • Высота, мм 2 360 (с тентом 2 915)
  • Длина, мм 6 684
  • База, мм 4 225
  • Ширина, мм 2 315
  • Максимальная мощность, кВт (л. с.) 80,2 (109)
  • Максимальная частота вращения коленчатого вала, об/мин 2 800
  • Максимальная скорость, км/ч 60
  • Передаточные числа коробки передач:
    • 1 передача 7,44
    • 2 передача 4,10
    • 3 передача 2,29
    • 4 передача 1,47
    • 5 передача 1,00
    • Заднего хода 7,09
  • Передаточные числа раздаточной коробки:
    • 1 передача 2,27
    • 2 передача 1,16
  • Передаточное число главной передачи: 6,67
  • Размер шин 12,00-18

Для ЗИЛ-157 выпуска с 1958 по 1961 годы:

  • а) Номинальная мощность 76,5 кВт (104 л.с.).
  • б) Максимальная скорость 65 км/ч.
  • в) Передаточные числа коробки передач были другими, как на ЗИС-150 и ЗИС-151: 1-я передача 6,24; 2-я передача 3,32; 3-я передача 1,898; 4-я передача 1,00; 5-я передача 0,81; З. Х. 6,70.
  • г) Передаточные числа раздаточной коробки были другими, как на ЗИС-151: 1-я передача 2,44; 2-я передача 1,24.

История автомобиля

Внушительных размеров грузовик от завода имени Лихачева маркировался как «ЗИЛ-157». Мир увидел новинку в 1958 году на выставке автомобильной техники в Брюсселе, Франция. Первые модификации машины появились в том же году, сходя с конвейеров одноименного завода.

Тогда модель использовалась как для гражданских нужд, так и для армии. Чертежи проектировались на основании уже существовавшей модели «ЗИС-151», но с существенными доработками. Именно с этой модели был взят макет кабины в последствии с усовершенствованными элементами.

После четырех лет производства автомобиль улучшили и перераспределили нагрузку по осям, в итоге индекс изменился на «ЗИЛ-157К». В 1978 году конвейер грузовика перенесли на Уральский автомоторный завод, а сама модель обзавелась еще более длинным названием «ЗИЛ-157КД».

В таком виде производство продолжалось до 1994 года. Авто, как никогда, было и остается актуальным для наших дорог, так как проходимость у машины с тремя осями — на высоте.

С момента прекращения производства прошло уже более 20 лет, но до сих пор автомобиль несет свою нелегкую службу во многих подразделениях народного хозяйства. Любители реставрируют старые машины и находят порой самое необычное применение для этой ретро-модели.

Видео

Модель унаследовала от ЗИС-151 сложную трансмиссию, дополненную карданными валами:

  1. на средний;
  2. промежуточный;
  3. задний (два) и передний мосты.

ЗИЛ-157 оснащался колесами увеличенного размера. На данной модели впервые была использована система централизованного регулирования давления в шинах. Благодаря этому водитель мог с рабочего места контролировать давление в шинах (по выбору или сразу во всех). Специальный компрессор позволял двигаться при пробоинах в колесах. На заболоченной местности или снежной целине водитель мог понижать давление. Правда, в этом случае сокращался и ресурс шин.

Технические характеристики ЗИЛ-157, несмотря на то, что модель появилась еще в советское время, остаются актуальными и сейчас. Грузовик используется на Алтае, Крайнем Севере, Средней Азии и на Украине. Причем ключевым преимуществом модели становится именно высочайшая проходимость.

Главным недостатком автомобиля является отсутствие гидравлического усилителя руля, но на популярности грузовика на отечественном рынке это сказывается несущественно.

Модель выпускалась в нескольких модификациях:

  •  ЗИЛ-157 – стандартная версия;
  •  ЗИЛ-157В – классический седельный тягач;
  •  ЗИЛ-157К – базовый вариант с 1961-го года;
  •  ЗИЛ-157КВ – базовый седельный тягач с 1961-го года;
  •  ЗИЛ-157Ю – тропическая модификация;
  •  ЗИЛ-157Г – модель с экранированным оборудованием;
  •  ЗИЛ-157КГ – версия с экранированным оборудованием, поступившая в серию в 1961-ом году;
  •  ЗИЛ-157Э – экспортная модификация;
  •  ЗИЛ-157Е – специальный вариант, оборудованный двумя бензобаками общей емкостью 300 л;
  •  ЗИЛ-157КД – базовая версия с 1978-го года;
  •  ЗИЛ-157КДВ – базовый седельный тягач с 1978-го года.

Плюсы и минусы

Параметры основных узлов и агрегатов «ЗИЛ 157» отвечали самым высоким требованиям того времени. Поскольку машина выпускалась для Советской Армии, для ее производства не жалели средств. Таким образом, «ЗИЛ 157», характеристики которого не нуждались в усовершенствованиях, а имели лишь некоторые недочеты, собирали на конвейере по классической схеме, годами не меняя технологии.

  1. Главным недостатком автомобиля является отсутствие гидравлического усилителя руля, но на популярности грузовика на отечественном рынке это сказывается несущественно.
  2. Односкатные колеса с формулой 6Х6 и возможность регулирования давления положительно сказались на повышенной проходимости грузовика — для него не существует преград даже в современное время.
  3. Грузовик укомплектовали лебедкой для самовытаскивания. Это выгодно отличало автомобиль от своего прародителя.
  4. Зимой кабину можно было отапливать, а летом проветривать — для автомобилей шестидесятых годов это был настоящий прогресс.
  5. Для «ЗИЛ-157» расход топлива на 100 км составляет 42 литра бензина*, достаточно плохая сторона авто.
  6. Несмотря на простоту конструкции и высокий ресурс, “король бездорожья” иногда ломается. Однако, нынешним владельцам вездехода волноваться не стоит, запчасти “ЗИЛ 157″есть в продаже в достаточном количестве.

*в условиях сильного холода расход возрастает.

Кабина и кузов

Модель имела кузовные борта с возможностью открытия с трех сторон, что облегчало процесс погрузки/разгрузки. Особую популярность «ЗИЛ-157» получил в советской армии за счет своей проходимости и высоких показателей выносливости – это и объясняет его массовое распространение.

В кабине предыдущей модели водитель не мог рассчитывать на комфортную работу, посадка была неудобной, отопитель отсутствовал, вентиляция была плохая. Кроме этого, руки водителя были подвержены ощутимым ударам, передающимся от колес.

На новом грузовике конструкторы постарались, если не избавиться от недостатков полностью, то, хотя бы, частично повысить эргономику кабины и рулевого управления. Водительское кресло, отличающееся удобной посадкой, получило возможность регулировки.

За годы производства кабина ЗИЛ-157 претерпела несущественные изменения, сохранив первоначальные характеристики. Она представляла собой цельнометаллическую конструкцию и позволяла свободно разместиться водителю и двум пассажирам.

На крыше находился круглый люк. Список элементов панели приборов вездеходного грузовика включал в себя переключатель поворотов, вентиль стеклоочистителя, рукоять управления жалюзи радиатора, манометр тормозной системы и манометр давления в шинах и небольшой приборный щиток. Спидометр занимал почетное место на более объемном циферблате.

Остальные датчики и индикаторы рабочих систем машины:

  • Датчик температуры системы охлаждения;
  • Амперметр;
  • Указатель уровня топливного бака;
  • Манометр для контроля системы смазки;
  • Лампа для контроля дальнего света фар;
  • Контрольная лампа указателей поворота;
  • Две осветительные лампы щитка.

Под панелью расположен блок краников для регулировки давления в шинах. Для управления грузовиком в кабине установлены педали газа, сцепления и тормоза, педаль стартера, ножной переключатель света.

Также присутствовали рычаги ручного тормоза, переключения передач, включения переднего моста, управления лебедкой. Интересен был и внешний облик автомобиля. Удлиненная и слегка заостренная буферная часть, широкие плоские крылья, односкатные колеса — все было предельно гармонично.

Трехместная кабина имела высоту более 2 метров, форточек в ней не было. Круглые фары располагались на боковых крыльях и были защищены металлической решеткой. Основной окрас был хаки, так как большинство автомобилей производили для нужд армии СССР.

Кузов автомобиля представлял собой деревянную платформу, покрытую продольными металлическими ребрами, предохраняющими от истирания. Борта собирались из деревянных пластин толщиной 20 и шириной 80 миллиметров.

Для прочности продольная конструкция усиливалась поперечными брусками с металлическими кронштейнами. Передний борт крепился неподвижно, а боковые и задний откидывались, тем самым полностью открывая платформу кузова. Таким образом, загрузка и выгрузка военного и любого другого имущества проводилась легко и быстро.

Двигатель ЗИЛ-164

Двигатель данного грузовика– карбюраторный, рядный, шестицилиндровый, четырёхтактный, нижнеклапанный, имеет рабочий объём в 5,55 л. Степень сжатия – 6,2. Максимальная мощность двигателя составляет 100 лошадиных сил, при частоте вращения коленчатого вала в 2800 оборотов в минуту.

Наименование двигателя такое же: ЗИЛ-164. Бензобак ёмкостью 150 л с сетчатым фильтром в заливной горловине расположен на левом лонжероне рамы. Штатное топливо – бензин марки А-66.

Цилиндры мотора располагаются в едином блоке, который отлит из чугуна вместе с картером. Плоскость разъёма картера находится ниже оси коленчатого вала. Вокруг цилиндров в блоке выполнена водяная рубашка. На блоке двигателя установлена на прокладке общая головка цилиндров с водяной рубашкой, в которой расположены камеры сгорания. Головка, сделанная из алюминиевого сплава, закрепляется на блоке болтами и шпильками.

Поршни с плоским днищем сделаны из алюминиевого сплава. На верхней части поршня устанавливаются три компрессионных кольца и одно маслосъёмное. Коленчатый вал произведён из углеродистой стали, и шейки его подвергнуты поверхностной закалке высокочастотными токами. В двигателе вал выполняет вращения на семи подшипниках, которые имеют тонкостенные вкладыши из стали с баббитовой заливкой. Маховик прикреплён шестью болтами на фланец заднего конца коленчатого вала.

Спереди на коленчатом вале фиксируется на шпонке стальная распределительная шестерня, маслоотражатель и шкив привода вентилятора. Снизу к картеру двигателя присоединён на прокладках штампованный поддон из стали.

Распредвал, отлитый из углеродистой стали, установлен на четырёх стальных втулках с баббитовой заливкой. В средней части вала предусмотрена шестерня привода маслонасоса и распределителя зажигания, а в задней части – эксцентрик для привода бензонасоса; спереди – шестерня из чугуна, зацепляющаяся с шестернёй коленчатого вала. Силовой агрегат закреплён на раме на трёх опорах, с использованием резиновых подушек.

Система смазки двигателя ЗИЛ-164 – комбинированная: под давлением смазываются маслом коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, распределительные шестерни и вал привода распределителя; к остальным трущимся поверхностям масло подаётся разбрызгиванием и самотёком. Фильтрация масла – двойная.

У автомобиля ЗИЛ-164А двигатель снабжён маховиком, приспособленным для работы с однодисковым сцеплением. Также на мотор новой модификации установили карбюратор МКЗ-К-82М, который был полностью взаимозаменяем с прежним МКЗ-К-82, а также новый топливный насос повышенной производительности без отстойника, унифицированный по крепежным местам с прежним насосом. Производительность нового насоса составила 125 л/час – против 60 л/час у прежнего. Карбюраторы К-82 и К-82М были передовыми и современными по конструкции, имели механические ограничители числа оборотов.

На мотор ЗИЛ-164А установили вентилятор радиатора с увеличенным углом установки лопастей, вместо использовавшегося ранее с углом 300 градусов, а также новый кожух вентилятора. На место трубчато-пластинчатого радиатора был смонтирован трубчато-ленточный (змейковый радиатор), который был полностью взаимозаменяемым со старым.

Описание конструкции

Кабина ЗИЛ-157

Внешняя конструкция ЗИЛ-157 мало чем напоминает ЗИС-151. Позаимствована лишь кабина, однако и она, и большинство других аспектов машины подверглось переработке. С учетом военного заказа на данные грузовики все изменения делались на повышение простоты, надежности и проходимости автомобиля. При этом он получил чуть более удлиненную носовую часть и широкие плоские крылья с круглыми фарами, защищенными металлической решеткой.

Кабина

При разработке кабины учитывались недоработки предыдущих моделей — жесткие сиденья, отсутствие отопления, плохая вентиляция. В итоге кресла стали мягче, появилась регулировка их положения. Укороченные сошки позволили снизить силу ударов по рукам, а телескопические амортизаторы сделали ход машины более плавным. Добавилась и система водяного отопления с обдувом ветрового стекла.

Кузов

Кузов ЗИЛ 157 представлял собой деревянную платформу с продольным металлическим каркасом, защищающим от стирания. Неподвижно крепился лишь передний борт, остальные три открывались.

Ходовая часть и колёса

Управление грузовиком ЗИЛ-137 основывалось на пяти карданных валах:

  • промежуточный между раздаткой и КПП;
  • на передний мост;
  • на средний мост;
  • два вала на задний мост.

Карданные валы на задние мосты крепились на средний промежуточным подшипниковым узлом. Для ведущих мостов предусматривались кожухи с высокой прочностью. Между второй и третьей, а также четвертой и пятой ступенями ставились синхронизаторы.

Колеса грузовика односкатные, с дутыми шинами 12,00-18, крепились восемью шпильками. Была задействована централизованная система регулировки давления шин, всех сразу или по-отдельности. Компрессор позволял продолжать движение даже при небольших повреждения шин, однако в этом случае скорость не должна была превышать 10 км/ч.

Трансмиссия

С учетом наличия пяти карданных валов трансмиссия ЗИЛ-157 довольно сложная. Механическая коробка передач имела пять передних скоростей и одну заднюю. Пятая считалась повышающей, но уже в 1961 конструкторы от нее отказались. Раздаточная коробка заимствована от ЗИС-151, однако получила улучшение в виде прочных шестерней, улучшенных сальников и принудительного включения по необходимости.

Мотор

Испытания ходовых свойств грузовика ЗИЛ-157

Силовая установка на ЗИЛ-157 делалась с учетом недостатков предыдущих поколений данных грузовиков. Используемые двигатели потребляли много топлива, имели невысокий ресурс прочности и часто перегревались при длительной работе.

В контексте данных аспектов грузовой автомобиль получил новый шестицилиндровый двигатель с жидкостным охлаждением. Процесс производства головок был изменен, применение алюминиевого сплава снизило степень сжатия на 0,2 единицы. Мощность в 104 л.с. достигалась при 2600 оборотах.

Для предотвращения перегрева двигателя задействован новый радиатор с шестилопастным вентилятором. Схема вентиляции полностью пересмотрена и выполнена по типу картера закрытого действия. Сальники также получили новую схему, за счет которой улучшилась работа масляного насоса и всей системы смазки.

Тюнинг

Простота и надежность ЗИЛ-157 привлекали немало конструкторов, пытающихся улучшить или модернизировать данный автомобиль. Речь шла не только о внешних изменениях, но и о технических аспектах.

Одним из ключевых недостатков машины считается отсутствие гидравлического усилителя руля. Чаще всего технический тюнинг грузовика подразумевал именно данное улучшение. Оно обеспечивало автомобилю лучшую управляемость.

В ЗИЛ 157 тюнинг технического характера — это обычно изменения в карбюраторе, ходовой части, трансмиссии. По желанию владельцы могли заменить и двигатель на Д245-12С, работающий на дизеле. Такой вариант допускался из-за сходства габаритов и нетребовательности к серьезным изменениям в конструкции. Однако в этом случае появлялась тряска во время движения, из-за чего ЗИЛ 157 с дизельным двигателем никогда не выпускался серийно.

Другое направление тюнинга — повышение комфортабельности кабины. Обивка сидений, шумо- и теплоизоляция, переоборудование приборной панели, иные моменты — все это позволяет улучшить машину для удобства водителя и пассажиров.

https://youtube.com/watch?v=1bsQCrpf0vE

ЗИС-151

Следующим на очереди стал ЗИС-151, выпуск которого прекратился в 1948 году. Остановка производства объяснялась такими же причинами, как и в первом случае, однако у данной модели характеристики все же были лучше.

Однако перед остановкой производства ЗИС-151 конструкторы попытались доработать модель. На базе провального грузовика началась разработка и сборка БТР-152, где впервые были использованы односкатные шины.

С завода выпустили первые экспериментальные образцы обновленных ЗИС-151 с усовершенствованными колесами. Дополнительно конструкторы объединили в машине колею мостов, что повысило проходимость транспортного средства. По результатам проведенных испытаний было принято решение о повторной модернизации в виде увеличения мощности двигателя и повышения надежности транспорта.

При модернизации ЗИС впервые заговорили об использовании специальной системы, посредством которой удастся отрегулировать давление воздуха в колесах. Шинники создали конструкцию, которая повышает проходимость транспортного средства посредством изменения давления в шинах.

Такой подход повысил живучесть автомобиля и понравился военным. Регулировка давления позволяла организовать движение грузовика даже в том случае, если произойдет повреждение отдельного колеса. Объяснялось все довольно просто: система подкачки восстанавливала необходимый уровень воздуха в шине.

Впоследствии конструкторы решили уменьшить количество колес автомобиля с 10 до 6. Данное решение повлекло устранение из конструкции автомобиля колесодержателей, что дало возможность уменьшить расстояние между кабиной и платформой и сделать раму короче.

Вариации ЗИЛ-157

История создания ЗИЛ 157 начинается с 1958 года, с первых моделей. Рассмотрим поочередно. 1958 год выпуска ЗИЛ 157. В этом году вышли:

  1. 157. Стандартная, бортовая вариация.
  2. ЗИЛ 157 В. Модель, являющаяся седельным тягачом.
  3. 157Г. Версия с оборонительным экраном против радиолокационного определения.
  4. 157Е. Версия с ещё одним баком для горючего.
  5. 157Э. Версия для государств Варшавского соглашения.
  6. 157Ю. Модификация для южных регионов. В ней усовершенствована технология охлаждения.

Версии 1961 года:

  1. ЗИЛ 157 К. Улучшенная базовая, с бортами.
  2. 157КВ. Улучшенная седельная модель-тягач.
  3. 157КГ. Вариация с оборонительным экраном от радиолокационного вычисления.

Обязательно почитайте: Технические характеристики ГАЗ-172412

Варианты 1978 года:

  1. ЗИЛ 157КД. Базовая модернизированная машина с бортами ЗИЛ 157 КД.
  2. 157КДВ. Улучшенная седельная версия-тягач.

Версии авто ЗИЛ-157 для гражданских целей:

  1. Пожарный автомобиль. Специфики: увеличенные размеры кабины, цистерна на 4 тонны, специальная лестница.
  2. Версия для аварийных ситуаций. В ней устроена система для обеспечения электричеством объектов, на какой-то период оставшихся без электроэнергии.
  3. Спасательная модель для всех видов техники на колёсах или гусеницах.

Для военных целей.

  1. Мобильные радиостанции дальнего действия.
  2. Модели для радиоразведок.
  3. Передвижные командные станции..

ЗИЛ 157 с цистерной

Технические характеристики

Технические показатели «ЗИЛ-157», несмотря на то, что модель появилась еще в советское время, остаются актуальными и сейчас. Грузовик используется на Алтае, Крайнем Севере, Средней Азии, Украине и в других странах не только постсоветского пространства. Причем, ключевым преимуществом машины становится именно высочайшая проходимость.

Силовой агрегат

Был изменен мотор «ЗИЛ-157», технические характеристики и внутренняя начинка автомобиля. Шестицилиндровый двигатель установили на новую головку из алюминиевого сплава, изменили карбюратор, улучшили систему охлаждения. Новый масляный насос и изменение конструкции сальников коленвала модернизировали смазочную систему.

Двигатель

ТипЗИЛ-157
Количество цилиндров6
Расположение цилиндровРядное
Степень сжатия6,2
Порядок работы цилиндров1-5-3-6-2-4
Объем рабочей системы5,5 литра
Мощность104 л. с.
Тип топливаБензин
Расход топлива. N литров на 100 километров~40
Максимальные обороты в минуту2 600
КарбюраторК-88АЖ

Расход Топлива

В сравнении с предшественником показатель расхода топлива у ЗИЛ-157 удалось существенно сократить. В зависимости от условий потребление уменьшилось на 7-22%. На 100 км пути автомобилю требуется порядка 40 л топлива. Полный бак (150 л + 60 л) позволяет модели проехать до 510 км.

Трансмиссия

На автомобиль изначально устанавливалась пятиступенчатая коробка передач, где пятая передача была повышающей, но после 1961 года ее убрали. Взятая за основу раздаточная коробка от ЗИС-151 получила износостойкие шестерни, новые сальники и принудительное включение.

Карданная передача подверглась полной переделке, на среднем мосту была закреплена промежуточная опора для кардана заднего моста. Кожухи полуосей ведущих мостов были значительно усилены, были установлены ступицы колес и тормоза новой конструкции, колеса стали крепиться на восьми шпильках.

Трансмиссия

Тип коробки переключения передачМеханика
Количество ступеней6 (5 – вперед; 1 – назад)
СинхронизаторыМежду 2-3 и 4-5 ступенями
Привод карданной передачиПневматика
Передаточные числа ступеней КПППятая0,81
Четвертая1,00
Третья1,89
Вторая3,32
Первая6,24
Задний ход6,70
Передаточные числа карданной передачиПервая2,44
Вторая1,24
Главная передача ведущих мостов6,67

Специфика подвески и моста

Передняя подвеска – половинчатый эллипс. В ней есть рессор и амортизаторы. По типажу они телескопические.

Сзади трудится подвеска. Её удерживают полуэллиптические рессоры.

Мосты планетарные. Они снабжены дифференциальными приборами и полуосями.

Тип привода – карданный.

На оси спереди клиренс составляет 31 см. На других осях он – 35 см.

Рулевая система — глобоидная, червячная. У неё на ролике есть три гребня.

Передаточный показатель составляет 23,5.

В мосты монтированы планетарные дифференциальные мосты с половинчатыми осями. Передаточные значения шестерен равны для всего комплекта балок.

Крепёжные кронштейны предназначены для эллиптических рессоров. Другие допустимые виды подвески: маятниковая, пружинная, гидравлическая.

В данной технологии реализовано стыкование чугунных барабанов со всеми полуосями. Для создания колодок применён специальный материал «Фередо». При экстренном торможении модель почти не следит. Она останавливается без рывка.

В мост спереди монтированы шарнирные элементы «Бендикс/Вейсс», У них нет отличий по угловой динамике. Водители при надобности могут отключать передний мост. Ко всем мостам пристроены свои карданные валы. Тормоза воздействуют на все колёса. У них осуществляется действие привода типа «пневматика».

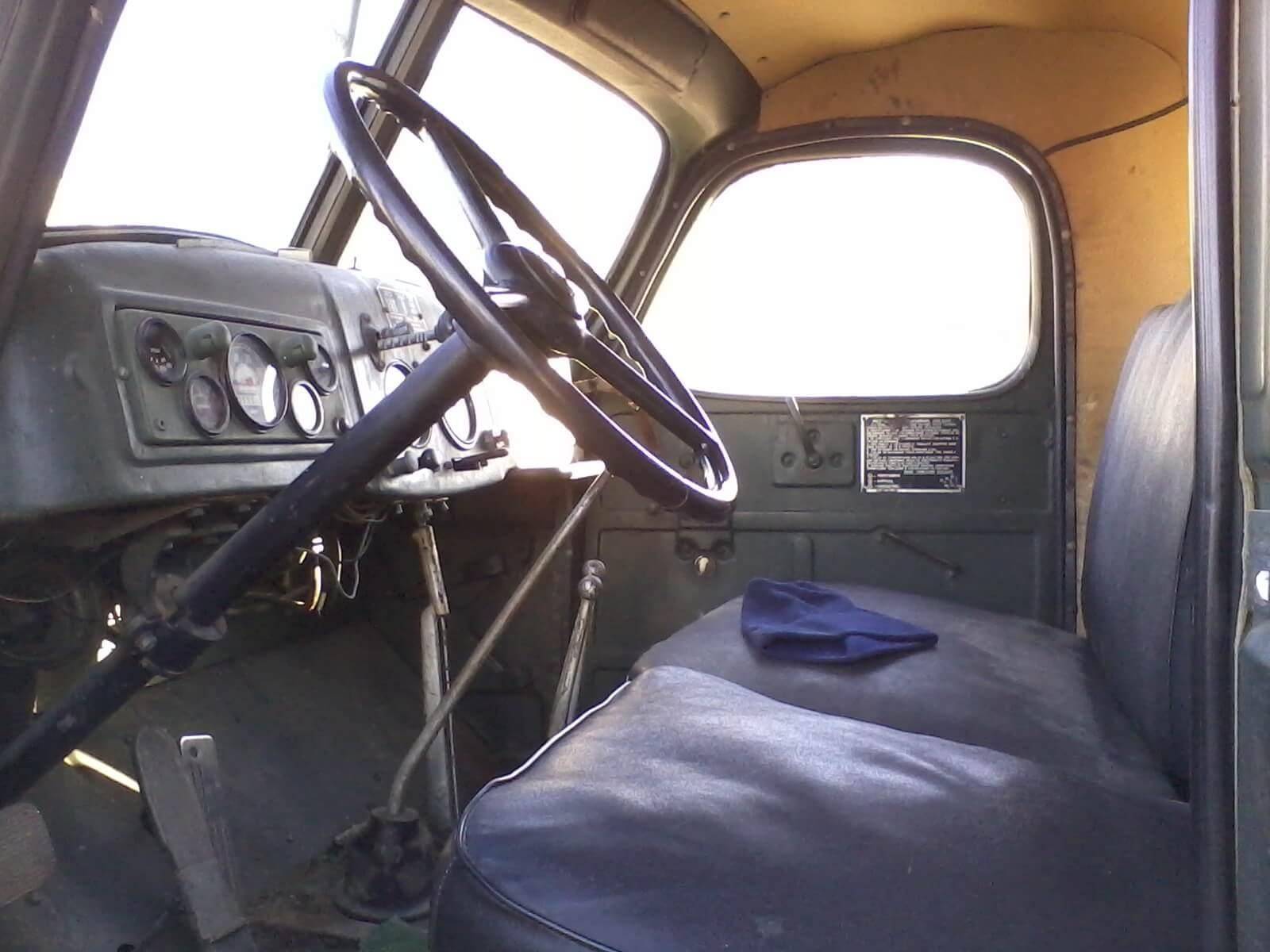

Кабина ЗИЛ-157

В цельнометаллической кабине ЗИЛ-157 царит на все сто процентов спартанская и брутальная обстановка. Ни о каком комфорте для водителя и двух пассажиров здесь нет и речи. А в каком грузовом автомобиле тех лет было иначе?

Чтобы управлять ЗИЛ-157, нужно было обладать определённой физической силой, так как никакого усилителя руля предусмотрено не было. К тому же, до модернизации и от руля, и от рычага переключения передач шла неслабая отдача на руки водителя.Впоследствии эту проблему частично решили, когда для улучшения работы рулевого управления были укорочены сошки и введены в конструкцию телескопические амортизаторы.

Для усиления функций печки был установлен дополнительный радиатор с вентилятором-крыльчаткой, для отопления салона и лобового стекла. Управление всеми системами вынесено в кабине на панель приборов – переключение света фар, амперметр, манометры тормозного пневмопривода и системы смазки, кран давления в шинах, рычаги лебёдки, люка вентиляции, КПП, переднего моста, раздатки, и т.д.
