Новые решения в конструкции кузова
Машина ЗИЛ-4102 с кузовом седан вполне соответствовала пожеланиям генерального секретаря. Но сроки для постройки первого образца были очень сжатыми – на все работы отводилось не более 6 месяцев. Из-за сжатых сроков отработка дизайнерских и конструктивных решений велась на полноразмерном макете седана.
В итоге конструкторский коллектив во главе с Е. Д. Гусевым сумел создать автомобиль с совершенно нехарактерными для продукции ЗИЛ решениями. Для облегчения конструкции кузов ЗИЛ-4102 выполнили по несущей схеме. В конструкции ряда кузовных деталей применили композитные материалы, что позволило повысить жесткость кузова и дополнительно снизило вес. В итоге снаряженная масса машины составила 3,25 тонны. С учетом габаритных размеров машины показатель веса очень неплохой.
Дополнительную прочность кузову придавали вклеенные в проемы лобовое и заднее стекла. Для соединения некоторых частей кузова использовались клеевые соединения. Описание ЗИЛ-4102 будет не полным без упоминания о высоком качестве звукоизоляции кузова. Двигатель и трансмиссия были закрыты специальным кожухом, уменьшавшим шумность и препятствовавшим попаданию пыли на узлы и агрегаты. Наружные панели кузова, склонные к вибрации, обклеивались звукозащитными материалами и снабжались усилителями конструкции.
Мифы и реальность
Жесткой причинно-следственной связи между сменой лидера и появлением очередной модели правительственного лимузина, конечно же, не существовало. Разработка каждого нового поколения представительских автомобилей ЗИС/ЗИЛ начиналась еще при жизни действующего главы государства. Так, работы по глубокой модернизации платформы ЗИС-110, впоследствии обернувшиеся созданием семейства ЗИЛ-111, начались еще при жизни И. В. Сталина, в 1949 году. «Сто одиннадцатая» платформа пришла бы на смену «сто десятой» в любом случае. Пожеланиям Н. С. Хрущева своим появлением обязана лишь рестайлинговая модификация ЗИЛ-111Г.
ЗИЛ 114
В Постановление Совета министров СССР «О плане развития народного хозяйства СССР на 1962 год», принятое 30 ноября 1961 года (то есть за три года до снятия Хрущева со всех должностей), был включен пункт, согласно которому Московскому автозаводу имени Лихачева предписывалось создать автомобили высшего класса нового поколения — лимузин ЗИЛ-114 и седан ЗИЛ-117. Работа над следующим семейством правительственных лимузинов, ЗИЛ-115, началась в самый разгар «застоя» — в октябре 1974 года, а в начале ноября 1978 года, к 61-й годовщине Октябрьской революции, в Гараж особого назначения (ГОН) была отправлена первая партия серийных ЗИЛ-4104. До кончины Л. И. Брежнева оставалось четыре года.
А вот появление ЗИЛ-41045, лимузина второго поколения «сто пятнадцатого» семейства, в общую картину не вписывается. Десятого ноября 1982 года умер Брежнев. На посту генерального секретаря ЦК КПСС, а по сути главы советского государства, его сменил Юрий Владимирович Андропов. Смена генсека, вполне предсказуемая, но все равно неожиданная, поставила конструкторов ЗИЛа в трудное положение. С одной стороны, за четыре года, прошедших с начала производства созданного «на века» ЗИЛ-4104, этот автомобиль ничуть не устарел — ни конструктивно, ни внешне. С другой стороны, череда совпадений привела к появлению
своеобразной традиции: каждый новый глава государства получал в свое распоряжение новую модель лимузина.
Но если раньше смена лидера совпадала с плановым, технически обоснованным созданием нового базового лимузина, то в данном случае приход Андропова был единственным поводом для обновления парка автомобилей в Гараже особого назначения. В итоге решили обойтись полумерами, то есть слегка подправить экстерьер — с учетом характера нового генсека и актуальных трендов мирового автодизайна. Сделать это было несложно, поскольку заводские художники в отсутствие конкретных заказов на создание новой модели непрерывно колдовали над эскизами и макетами.
Особенности конструкции автомобиля ЗИЛ-4102
ЗИЛ-4102 получил двигатель и трансмиссию, аналогичную тем, что были установлены на его предшественнике – ЗИЛ-4104. V-образный карбюраторный мотор имел восемь цилиндров и объем 7756 см³. Его мощность составляла 315 л. с. Уменьшенная масса позволяла автомобилю быстрее разгоняться до 100 км/ч – за 10,5 секунды. Снизился и расход топлива: теперь он составлял 18 литров на 100 км (при скорости 90 км/ч).
Еще можно отметить, что впервые в советском автостроении на ЗИЛ-4102 была установлена независимая подвеска для всех колес. В качестве амортизирующих элементов в ней были использованы пружины, гасящие колебания при торможении и разгоне. Каждый узел подвески собирался на отдельном подрамнике, в их конструкции были использованы самые передовые решения, существовавшие на тот момент.
ЗИЛ-4102 на выставке раритетных советских авто
ЗИЛ-4102 имел дисковые тормоза, причем из-за увеличения диаметра дисков машину пришлось оснастить новыми 17-дюймовыми колесами.
https://youtube.com/watch?v=vvuj5E58R0o
Задний мост ЗИЛ-111
Задний мост
подвешен к раме на двух продольных полуэллиптических рессорах. Передний конец каждой рессоры прикреплен к раме при помощи пальца, а задний — при помощи серьги, подвешенной к упругому кронштехшу рамы. Все пальцы подвески имеют резиновые втулки. У коренного листа рессоры по концам сделаны ушки. Концы остальных листов оттянуты, и между листами поставлены пластмассовые прокладки. Рессора прикреплена стремянками снизу к полуосевым рукавам. В заднюю подвеску включены два гидравлических телескопических амортизатора. Ушки каждого амортизатора соединены с кронштейнами рессоры и рамой автомобиля пальцами с резиновыми втулками. Для ограничения прогиба рессоры на раме и рессоре имеются резиновые упоры. К ступицам колес с помощью шпилек прикреплены диски колес с глубоким несимметричным ободом. В дисках имеются отверстия для циркуляции воздуха. Колесо снаружи закрывается хромированным колпаком большого диаметра. Вентиляционные лопатки на колпаке обеспечивают циркуляцию воздуха через зазоры между колпаком и диском и через отверстия в диске. Это способствует лучшему охлаждению тормозов и шин. Шины бескамерные. Запасное колесо установлено в багажнике кузова.
Сравнение с аналогами
Сравним ЗиЛ 4104 с лимузинами-конкурентами, использовавшимися в то время в США и Великобритании. Президент США Рональд Рейган с 1983 передвигался на спецверсии лимузина Cadillac Fleetwood. Королева Великобритании на тот момент передвигалась на лимузине Rolls-Royce Phantom VI, выпущенным специально для неё в 1978 году.
| ЗиЛ 4104 | Cadillac Fleetwood (1983) | Rolls-Royce Phantom VI (1978) | |
| Двигатель | V8, 7.7 л., 315 л.с. | V8, 350-400л.с. (по разным источникам) | V8, 6,2 л., 200-220 л.с. (точных данных нет) |
| Разгон до 100 км/ч | 13 секунд | нет данных | 13.5 секунды |
| Коробка передач | АКПП трёхступенчатая | АКПП четырёхступенчатая | АКПП четырёхступенчатая |
| Длина | 6,3 м. | 6,2 м. | 6,7 м. |
Как видно из таблицы, по мощности двигателя ЗиЛ-4104 уступает “Кадиллаку”, но значительно обходит “Роллс-Ройс”. У всех лимузинов стоят автоматические коробки, но у западных собратьев на одну ступень больше. По габаритам лидирует “Роллс-Ройс”, который сильно расширили для комфорта королевы.
Новые и проверенные временем конструкторские решения
Подготовку замены морально устаревшему ЗИЛ-4104 начали в 1982 году. Для детального изучения зарубежных аналогов приобрели Rolls-Royce Silver Spirit. Внимательный наблюдатель обнаружит отделенное сходство этой модели с новой разработкой советских конструкторов.

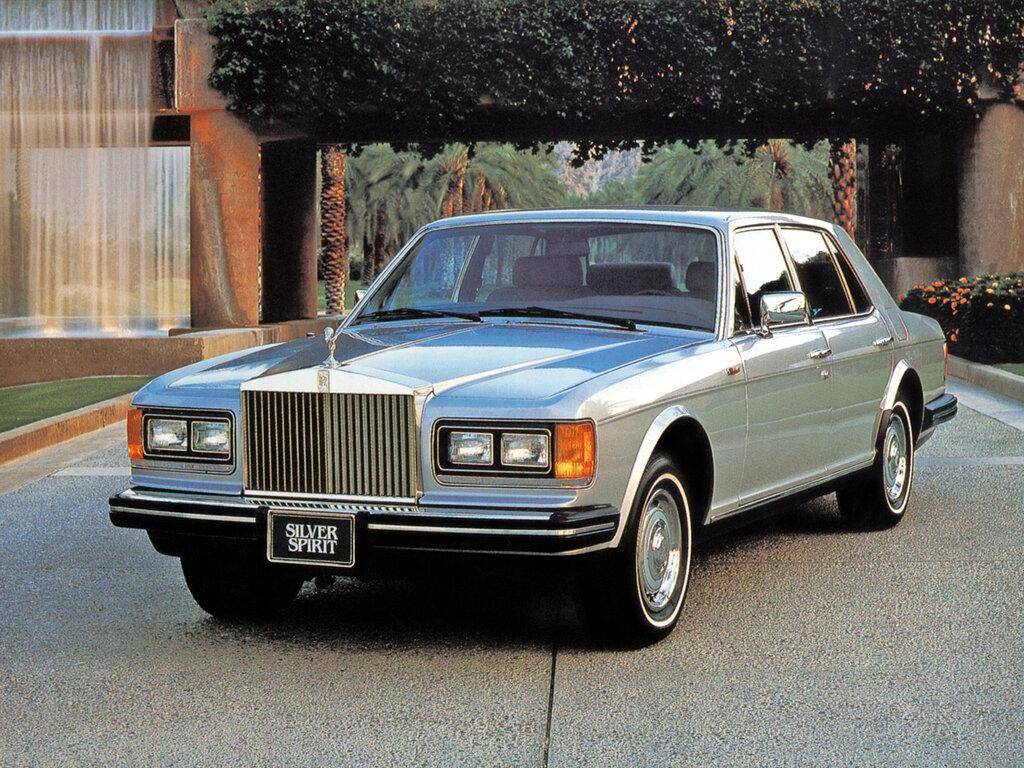

Rolls-Royce Silver Spirit
Вместо традиционной рамной создали впервые для такой техники конструкцию с несущим кузовом
Большое внимание уделили снижению веса до 3250 кг. Для решения этой задачи из армированного стеклопластика сделали:
- крышу
- капот;
- крышку багажного отделения;
- отдельные элементы пола;
- бамперы.
Поставили проверенную временем бензиновую «восьмерку» (6960 см куб., 300 л. с.) в паре с 3- ступенчатой автоматической коробкой переключения передач.

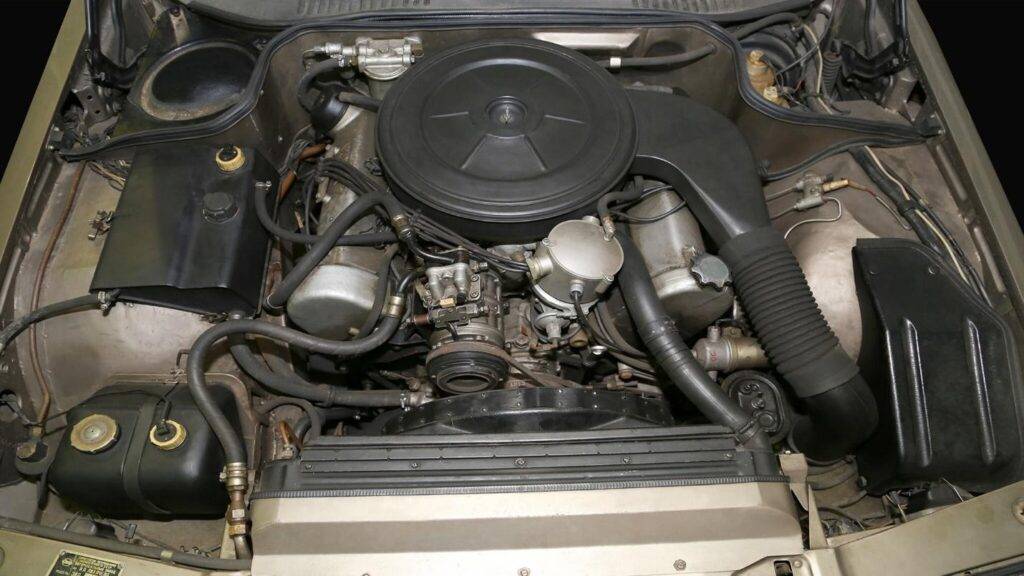

Моторный отсек
Ходовые испытания подтвердили успешность процедуры «облегчения». Со старым силовым агрегатом автомобиль разгонялся да «сотни» быстрее – за 10,5 (-3 по сравнению с ЗИЛ-4104) секунды. Максимальная скорость составила 200 км/ч. Мощная тяга крупного атмосферного мотора обеспечивала плавное ускорение, несмотря на ограниченное количество передач.
Другие параметры экспериментального седана (в мм):
- Длина – 5500;
- Ширина – 1995;
- Высота – 1470;
- Колесная база – 3300.

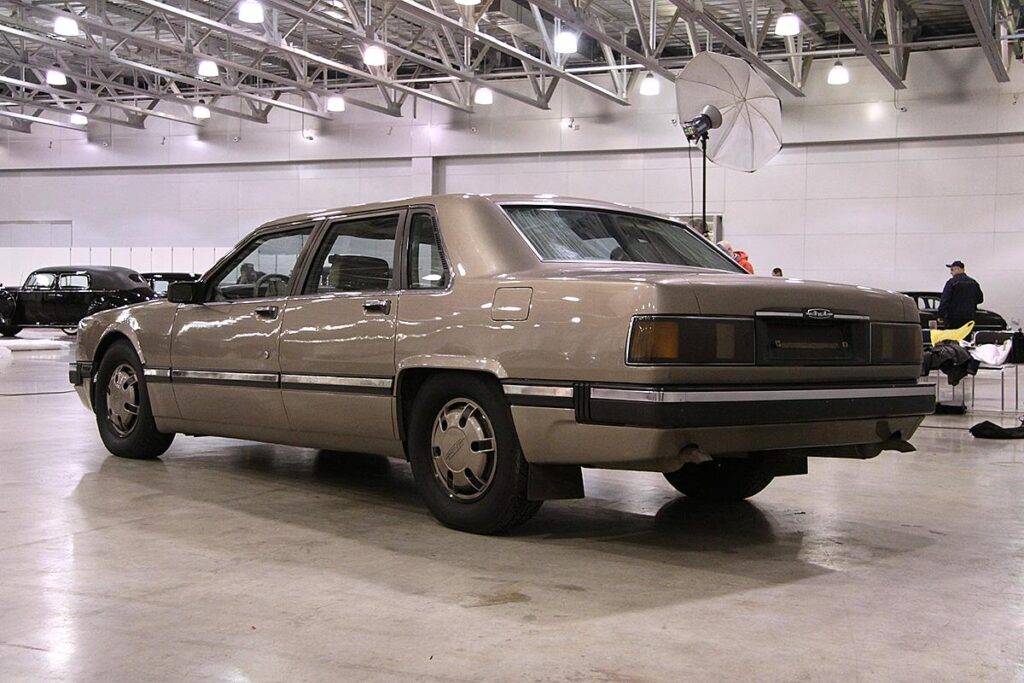

Вид сзади
Конструкция и технические характеристики ЗиЛ 4104
Новый лимузин ЗиЛ-4104 в первую очередь претерпел изменения во внешности – она хоть и осталась такой же угловатой, как у 114-ого, но облик автомобиля стал иным.
- Длина: 6300 мм.
- Габаритная ширина: 2080 мм.
- Ширина колёсной базы: 1643 мм.
- Высота: 1500 мм.
Главное изменение – решётка радиатора, она стала более массивной и вытянутой, подобно американским авто того времени. Спереди изменилось положение световых приборов, стал иным бампер. По бокам авто ЗиЛ-4104 появились хромированные молдинги, были установлены новые зеркала. Задние фонари и бампер также претерпели изменения. В целом автомобиль стал выглядеть эффектнее за счёт большой решетки радиатора и большего количества хромированных элементов, но при этом не утратил своей строгости.
Салон машины ЗиЛ-4104 заслуживает особого внимания, ведь делался он для первых лиц государства. Материалы изготовления интерьера шикарные – велюровый салон с вставками из дерева. Правда, передние сидения поскромнее – из обычной черной кожи. Да и сами места спереди не очень удобны: мало места для ног и руль мешает выходу из машины – водителю приходится откидывать его. Но эта машина делалась не для передних пассажиров, так чего им расслабляться.
Торпедо на ЗиЛ-4104 пластиковое со вставками из натурального дерева. Приборы обычные стрелочные, ничего особого на первый взгляд нет. Водителя и пассажира разделяет широкий тоннель, в котором расположен селектор КПП. Из дополнительного оборудования имелось радио, магнитофон, часы, электростеклоподъёмники и дефлекторы обдува стёкол.
В задней части салона ЗиЛ-4104 материалы изготовления те же, только сидения тут уже велюровые, в тон салону.
Напольный ковёр сделан с необычным узором из пятен желтого цвета – и на это есть причина: изначально он был серого цвета, но вскоре был замёнен, так как часто пачкался хорошей обувью пассажиров – она оставляла на нём желтые пятна.
Пассажирские сидения лимузина ЗиЛ-4104 довольно просторные, с широким подлокотником в центре. Также они регулируются по углу наклона – пассажиры могут ехать в полулежащем положении. Перед задним диваном находятся еще 2 складных сидения, увеличивающие количество мест до 7, но при их раскладывании у задних пассажиров места становится меньше, но обычно в таких машинах не ездили по 7 человек.
В задней части также есть дополнительный пульт управления радиоприёмником – он расположен в подлокотнике правого пассажира и связан с передним приёмником, то есть, если задний пассажир переключает волну или громкость, это происходит и на переднем приёмнике. В подлокотнике левого пассажира лимузина ЗиЛ-4104 расположен телефон. Также тут присутствуют электроприводы стёкол и перегородки, по центру салона также есть часы.
Сердцем лимузина ЗиЛ-4104 стал V-образный 8-цилиндровый двигатель мощностью 315 л.с и объёмом 7,7 литров. Двигатель способен развивать 608 Н*м крутящего момента, благодаря которым ЗиЛ имеет хорошую динамику разгона.
Система питания двигателя ЗиЛ-4104 состоит из 4-камерного карбюратора К-259, сделанного на основе американских образцов. Для большей надежности и безопасности в двигатель внедрено много дублирующих узлов – дублирована электрическая цепь системы зажигания, установлены 2 бензонасоса и 2 аккумулятора.
Двигатель ЗиЛ-4104 питается бензином марки АИ-95 – в Советском Союзе он назывался “Экстра” и не поступал в свободную продажу. Расход у двигателя немалый – 20-30 литров на сотню, в зависимости от стиля езды.
На лимузине ЗиЛ-4104 установлена автоматическая трёхступенчатая планетарная коробка передач.
Хоть ступеней у КПП всего три, третья передача настроена на широкий диапазон скоростей, и дискомфорта на высоких скоростях не ощущается.
Кузов ЗиЛ-4104 стоит на мощной сварной раме необычной формы – передняя часть рамы плоская, а задняя часть выгнута и приподнята относительно земли. Передняя подвеска — независимая с поперечными рычагами и телескопическими амортизаторами. Подвеска заднего моста – рессорная.
Тормозная система на ЗиЛ-4104 гидравлическая, с двумя независимыми контурами, каждый из которых связан со всеми колесами. Из-за этой особенности на тормозном диске ЗиЛ-4104 установлено по два суппорта. Сами тормоза установлены дисковые на всех колёсах.
Колёса у лимузина ЗиЛ-4104 со сварными дисками 16-ого радиуса. Шины – 245/75R16 “Гранит” особой конструкции, эти шины выдерживали до семи проколов. Это достигалось за счёт жесткой боковины – будучи разгерметизированной, шина не проминалась и выдерживала вес авто. Также для повышения пулестойкости шины накачивали специальным гелем.
Отличие ЗИЛ-41045 от ЗИЛ-4104
А теперь о том, из чего «сложилась» базовая модель второго поколения «сто пятнадцатого» семейства — ЗИЛ-41045. Рестайлинг экстерьера затронул главным образом передок и элементы декора. Монументальная облицовка радиатора получила хромированное обрамление. Чтобы «архитектурный центр» передней панели не выглядел излишне массивным, горизонтальные прутья декоративной решетки разбили на группы, отделенные друг от друга акцентированными интервалами. Заданный таким образом «ритм» добавил громоздкой облицовке элегантности. Переднюю «оптику» скомпоновали по-новому, придав ей более строгий и функциональный вид. Для небольших вертикальных габаритных огней нашлось место с внешней стороны хромированных окладов фар, а под этими окладами на всю их ширину разместились поворотники. На боковинах передних крыльев, перед колесными арками, появились довольно крупные оранжевые катафоты. Аналогичный элемент установили между задним бампером и арками задних колес. Бамперы стали чуть массивнее, но проходящие на всю их длину черные вставки удачно скрывали «лишний вес». Колесные арки лишились хромированных накладок. Тонкие боковые молдинги на уровне нижнего края бамперов стали значительно шире и тоже получили продольную черную вставку, а молдинги с порогов исчезли.
салон ЗИЛ 41045
На вертикальных стойках форточек передних окон и корпусах наружных зеркал заднего вида хром заменили на чернение. Более современно оформили и заднюю панель кузова. На машинах первого поколения задние фонари имели трапециевидную форму, а после рестайлинга они стали прямоугольными, с черной полосой, разделявшей верхнюю и нижнюю секции. Консоль крепления заднего номерного знака, до этого утопленная в кузовную панель, легла в одной плоскости с фонарями. Наружные ручки дверей, у машин первого поколения не выступавшие над поверхностью кузова, стали выпуклыми, более выразительными.
Кроме того, автомобили второго поколения «сто пятнадцатых» получили 16-дюймовые диски и еще более широкую (245 мм) «резину». Шины особой марки «Гранит» имели конструкцию, позволявшую двигаться при пробитом колесе, что достигалось за счет очень жестких боковин покрышки.
Из конструктивных изменений стоит отметить модернизацию гидромеханической передачи, отличавшейся от предыдущей версии дополнительным режимом движения. Она получила обозначение ГМП-4105. Прежде для движения вперед водитель мог выбрать или положение рычага «Д», при котором осуществлялся переход по передачам «1-2-3», или положение «2», при котором в зависимости от скорости автомобиля и положения дроссельной заслонки двигателя была включена первая или вторая передача. При переходе к ГМП-4105 в систему управления был добавлен диапазон «1», позволявший использовать только первую передачу, что упрощало движение в нештатных дорожных условиях или в горах.
В остальном ЗИЛ-41045 от предшествующей модели ничем не отличался.
Комфорт и прочие «примочки»
В автомобилях, приписанных к Гаражу особого назначения, между передними сиденьями располагался небольшой ящик с крышкой из деревянных планок. В нем размещался телефон правительственной связи и блок управления спецаппаратурой. За этим ящиком находился центральный подлокотник, служивший крышкой отсека для аптечки.
Передние сиденья обтягивались кожей аргентинского буйвола западногерманской выделки. К передней кромке основания левого сиденья, под коленями водителя, крепился огнетушитель.
Салонное зеркало заднего вида при резком ударе отделялось от места крепления с помощью пружинного механизма.
Стояночный тормоз включался педалью, расположенной слева от педали тормоза. Многофункциональный джойстик с левой стороны рулевой колонки отвечал за включение поворотников, режимов света, интенсивность работы стеклоочистителей, а также за подачу воды на лобовое стекло. Этот орган управления зиловские конструкторы позаимствовали у «Мерседеса». На верхней части торпедо, почти у лобового стекла, под неглубоким козырьком находился ряд сигнальных ламп, оповещавших водителя об открытых дверях, уровне масла, поднятой перегородке, включенных поворотниках и т.д.
Справа от руля, ниже кнопки включения омывателя фар, располагался тумблер с надписью «Аварийный». Он активировал резервную систему зажигания, подававшую напряжение в 10 тысяч вольт сразу на все свечи, заставляя заглохший мотор работать в аварийном режиме.
