«Вorchardt С93» – Дедушка парабеллума Люгера

В словаре Словарь иностранных слов

Автоматический скорострельный пистолет особой системы.||Ср. БРАУНИНГ» title=’БРАУНИНГ, БРАУНИНГ это, что такое БРАУНИНГ, БРАУНИНГ толкование’>БРАУНИНГ, БУЛЬДОГ» title=’БУЛЬДОГ, БУЛЬДОГ это, что такое БУЛЬДОГ, БУЛЬДОГ толкование’>БУЛЬДОГ, ВАЛЬТЕР» title=’ВАЛЬТЕР, ВАЛЬТЕР это, что такое ВАЛЬТЕР, ВАЛЬТЕР толкование’>ВАЛЬТЕР, КОЛЬТ» title=’КОЛЬТ, КОЛЬТ это, что такое КОЛЬТ, КОЛЬТ толкование’>КОЛЬТ, МАУЗЕР» title=’МАУЗЕР, МАУЗЕР это, что такое МАУЗЕР, МАУЗЕР толкование’>МАУЗЕР, НАГАН» title=’НАГАН, НАГАН это, что такое НАГАН, НАГАН толкование’>НАГАН, РЕВОЛЬВЕР» title=’РЕВОЛЬВЕР, РЕВОЛЬВЕР это, что такое РЕВОЛЬВЕР, РЕВОЛЬВЕР толкование’>РЕВОЛЬВЕР. Поделиться значением слова:

Дизайн и история

В пистолете использовалась тумблерная система блокировки, что означало, что при выстреле из двух частей рука поднималась и сгибалась при отдаче, что позволяло казенная часть для разблокировки и освобождения пустой гильзы.

DWM задействовано Георг Люгер продвигать пистолет Borchardt в военных и коммерческих каналах. Пистолет был испытан ВМС США еще в 1894 году, а затем в армии США. Несмотря на то, что он был точным и его скорострельность была высокой, пистолет Борхардта был дорогим в производстве и громоздким в обращении из-за его почти вертикальной рукоятки и распределения веса. Кроме того, его отдача была неожиданно мощной. Эти критические замечания были отмечены в ходе полевых испытаний в швейцарской армии. Однако Борхардт отказался вносить какие-либо изменения в свой первоначальный дизайн. Затем DWM назначил Георга Люгера для внесения требуемых улучшений в пистолет. Люгер взял дизайн Борхардта, используя более короткий 7,65 × 21 мм Парабеллум патрон, что позволило ему объединить более короткий ход кулисного механизма и более узкую угловую рукоятку. Дизайн Люгера в конечном итоге стал Пистолет Люгера Парабеллум.

Патрон, использованный в пистолете Borchardt C93, был основой для основного патрона, используемого в Маузер С96 пистолет (7,63 × 25 мм маузер); они имеют те же размеры, но 7,63-миллиметровый Маузер обычно имел более мощный пороховой заряд (современные данные по заряжанию показали, что он потреблял примерно на 20% больше пороха, чем Борхардт) и считается слишком прочным для использования в Borchardt C93. Тем не менее, гильзы некоторых производителей имели маркировку «Для автоматических пистолетов Borchardt и Mauser».

Borchardt C93 производился и продавался исключительно в патентованном калибре Borchardt 7,65 × 25 мм. Некоторые тестовые модели были изготовлены в 7,65 × 21 мм Парабеллум и 9 × 18 мм Borchardt, экспериментальный патрон с узким горлышком, разработанный в 1902 году.

История создания

Идея создания пистолета, при использовании которого можно было бы, не заряжая его и при этом не совершая каких-либо иных действий, кроме нажатия на спусковой крючок, стрелять несколько раз, возникла за годы до конструкции Борхардта. Однако этой идее мешали патроны с дымным порохом, продукты сгорания которого не позволяли добиться надёжности. Также эта идея была трудноосуществимой из-за постоянной нехватки боеприпасов в армии — на магазинных винтовках того времени, например, на «ковбойских» винчестерах со скобой Генри, даже начинающий стрелок мог за минуту отстрелять 30 патронов, а после тренировки — более 60. Самозарядное оружие потребовало бы ещё большего расхода боеприпасов, что приводило к весьма малому распространению всякого самозарядного оружия приблизительно до Англо-Бурской войны. Первые экспериментальные образцы, выпущенные в большом количестве, возникли в Австро-Венгрии. К их числу принадлежит пистолет Шёнбергера образца 1892 года, использовавший пятипатронную обойму и неотъёмный магазин, расположенный, как у появившегося позже маузера, перед спусковой скобой.

В культуре[ | код]

В фотографии | код

Петерс с оружием

Известна фотография германского колониального деятеля Карла Петерса 1890-х годов, где он изображён с винтовкой и пистолетом в кобуре, по своей форме и рукояти напоминающим пистолет Борхардта.

В кино | код

Пистолет Borchardt C93 в действии можно увидеть в «Планете бурь», научно-фантастическом фильме 1961 года режиссёра Павла Клушанцева. Им вооружён герой Георгия Тейха — американский космонавт Аллан Керн.

В компьютерных играх | код

• Шутер от первого лица Battlefield 1: под именем «карабин C93» доступен в дополнении «Во имя Царя».
• В играх Red Dead Redemption и Red Dead Redemption 2 под названием «Полуавтоматический пистолет».

Конструкция и принцип работы

Конструктивно, первый пистолет Борхардта «Вorchardt С93» состоял из:

• приклада (съемный);
• магазина, в котором патроны расположены в один ряд параллельно друг другу (простейший «коробчатый»), съемный;
• затвора с кривошипом и шатуном;
• ствола и ствольной коробки с ударно-спусковым механизмом (шептало);
• кожуха с пластинчатой (заменена позже на спиральную) возвратной пружиной;
• рамки с рукояткой и предохранителем.

Вместо затворной задержки, которую инженер поставить не смог, используется предохранитель в виде кнопки в пазе рамки. На одной стороне и ниже кнопки предохранителя находится фиксатор магазина.

На конце ствола – мушка в виде треугольника, на затворе, в ближней к стрелку части – круглый целик для прицеливания. На кожухе возвратного механизма имеется паз для крепления приклада.

При этом пистолет-карабин вышел не слишком (для тех времен) тяжелым и достаточно скорострельным, вот ТТХ «Вorchardt С93»:

• масса – 1270 грамм;
• длина (без приклада) – 320 мм;
• длина (с присоединенным прикладом) – 680 мм;
• длина ствола (для различных моделей) – от 154 до 190 мм;
• ширина – 47 мм;
• высота – 137 мм;
• скорострельность – 72 выстрела в мин;
• магазин – 8 патронов.

По сравнению с наиболее опасным конкурентом, любимом кайзером Вильгельмом пистолетом братьев Маузер «Mauser C96», «Вorchardt С93» имел еще и то преимущество, что его можно было очень быстро зарядить, при этом не требовалось специально досылать патрон в ствол и взводить курок.

Это было важно с точки зрения безопасности: почти все остальные «современники» в заряженном состоянии имели пулю в стволе и взведенный ударник, и разрядить их можно только произведя выстрел. Последний из указанных моментов опытные оружейники относили к недостаткам Борхардтовского пистолета

Биография

Гуго Борхардт родился 6 июня 1844 в Германии. В 1860 г. вместе со своими родителями иммигрировал к США и в 1875 г. стал натурализованным гражданином США.

Карьера конструктора

С 1872 Гуго Борхардт работал на заводе компании Pioneer Breech-Loading Arms Co. в Трентоне, штат Массачусетс, с 1874 — мастером на . В марте 1875 поступил на работу в оружейную компанию Sharps Rifle Companyruen, где по контракту изготавливал узлы винтовок. Примерно в 1876 году, работая в (г. Нью-Гевен), получил свой первый патент, связанный с конструкцией револьвера. Работал на [источник не указан 632 дня

]. Модель интересна сплошной рамкой, которая укрепляет механизм револьвера, а также наличием системы одновременной экстракции стреляных гильз. Над револьверами Борхардт работал совместно со Стефеном Вудом (англ. Stephen W. Wood), известным американским изобретателем оружия. Но компания Winchester проиграла в конкурентной борьбе со Smith & Wesson и Colt, и потеряла интерес к разработкам револьверов. В 1876 г. Борхардт вернулся в Sharps, результатом работы там стала усовершенствованная однозарядная винтовка Sharps-Borchardt Model 1878ruen.

В 1882 г. Борхардт открыл собственную контору в Будапеште, где встречался с конструкторами скорострельного оружия, Сильвестром и Карелом Крнкаrucs, Фердинандом фон Манлихером и Конрадом фон Кромаром (нем. Konrad von Kromar). Тогда же познакомился с берлинским фабрикантом Людвигом Лёве́ (нем. Ludwig Loewe), который проявлял большой интерес к венгерской оружейной промышленности. В 1890 Борхардт посетил его фирму Ludwig Loewe & Co.rude, где уже работал молодой конструктор Георг Люгер. Вскоре после посещения фабрики Лёве, Борхардт начал работать над созданием самозарядного пистолета.

Запатентовав в 1893 г. свой оригинальный пистолет Borchardt C93, он, по некоторым данным, пытался разместить его производство на льежской «Фабрик Насьональ» и только впоследствии достиг соглашения с компанией Лёве. Один из директоров компании Лёве решил в качестве эксперимента изготовить образец пистолета Борхардта. Работы над новым пистолетом длились около 18 месяцев. Так появился первый коммерчески жизнеспособный 7,65 мм самозарядный пистолет Borchardt C93[нет в источнике

]. Позже Хуго Борхардт переключился на производство газобаллонного оборудования. В 1907—1911 годах Хуго Борхард запатентовал несколько усовершенствований своего пистолета, которые уже не были реализованы в связи с выпуском более совершенного пистолета Люгера, и после 1911 г. совершенно потерял интерес к оружию.

Пистолет «Bayard Mle. 1908»

Bayard Mle. 1908

В разное время этой торговой маркой пользовались Анри Пипер, затем (очень недолго) и наконец «Ансьен Этаблисман Пипер», Херстал близ Льежа, однако пистолет под этим названием был создан не только на основе патентов Пипера, но и на основе патентов Бернара Кларю. Несмотря на то, что внешне «Bayard» очень напоминает обыкновенный пистолет со свободным затвором типа «браунинг», его внутреннее устройство отличается значительными нововведениями. Затвор-кожух «байярда» накрывает собой неподвижный ствол; его задняя часть, служащая затвором, вмещает ударник вместе с перевернутым курком, закрепленным внутри затвора на поперечной оси. Шептало тоже находится внутри затвора, оно смонтировано позади курка и входит в зацепление с рычагом спуска только тогда, когда затвор-кожух находится в крайнем переднем положении. На внешних боковых поверхностях курка имеются цапфы, скользящие по наклонным выступам в задней части рамки. Задний конец расположенной над стволом возвратной пружины помещается во втулке, привинченной к поперечине рамки, в которой крепится также казенная часть ствола. Передний конец возвратной пружины упирается в продолжение основания мушки. Эта последняя свободно отделяется от пистолета, так как ее удерживает на месте только давление возвратной пружины. Оттянув основание мушки назад, ее можно вынуть из затвора-кожуха вместе с возвратной пружиной и ее направляющим стержнем, после чего затвор-кожух легко отделить от рамки, сдвинув его назад и вверх. В рукоятке помещается стандартный коробчатый магазин.

Калибр, мм	6,35 auto
Длина, мм	123
Длина ствола, мм	55
Вес без патронов, гр	420
Емкость магазина/барабана, кол. патронов	6
Тип	автоматический пистолет

После выстрела отдача отбрасывает затвор-кожух вместе с курком и шепталом назад. При этом цапфы курка движутся вверх по наклонным выступам рамки, преодолевая сопротивление боевой пружины, а курок становится на боевой взвод, заходя в вырез шептала. Когда затвор-кожух движется вперед, досылая в патронник новый патрон, шептало, оказывается позади кулачка спускового рычага. При нажатии на спусковой крючок кулачок рычага отходит назад и освобождает шептало. Шептало, в свою очередь, спускает курок, который с силой ударяет по хвостовику ударника.

Патенты Кларю были приобретены компанией Пипера в 1908 году, а пистолет появился уже в 1909-м. Самые первые модификации «Bayard» были рассчитаны на патроны 7,65 мм. «ауто», но уже в 1911 году появилась модификация под патрон 9 мм. «короткий», а в 1912-м – под патрон 6,35 мм., причем от модификации к модификации изменялись, только ствол, подаватель магазина и задний срез казенной части ствола.

Общая длина и длина ствола всех модификаций оставалась неизменной – 4,75 и 2,5 дюйма соответственно.

Поначалу возможность использования в этом небольшом по размерам пистолете таких относительно мощных патронов, как 7,65 и 9 мм., обосновывалась «гашением отдачи», которое, как утверждалось в патенте Кларю, осуществлялось при взаимодействии наклонных выступов рамки и цапф курка, однако вряд ли секрет заключается именно в этом, так как впоследствии другими производителями были выпущены пистолеты примерно таких же габаритов, но без упомянутых особенностей. Видимо, усиленно рекламируя «гашение отдачи», Пипер рассчитывал увеличить объем продаж за счет конкурентов.

Маркировка на всех моделях обычно состоит из надписи CAL… MODELE DEPOSE на левой передней части затвора-кожуха, под которой стоит клеймо ANCIENS ETABLISSEMENTS PIEPER LIEGE BELGIUMle. Торговая марка в виде фигурки скачущего рыцаря над словом BAYARD проставлялась над левой щечкой рукоятки.

Производство этих пистолетов продолжалось до тех пор, пока в 1914 году германские войска не вошли в Бельгию, и возобновилось только в 1919 году.

История создания и производство

Несмотря на общепринятое мнение о том, что Георг Люгер изобрел «Парабеллум» с историей этого оружия связано намного больше фамилий. В основу конструкции легли наработки Хуго Борхардта — принцип запирания. Поскольку эти два человека были коллегами, пистолет еще называют Борхардта-Люгера.

Кардинальные изменения оружия пришлись на объединение компании Смит-Вессон с немецким концерном по изготовлению боеприпасов. Корпорация получила название DWM. Американец Боргхардт остался на своем месте, Люгер же встал во главе немецкой группы DWM. Именно он предложил доработать передовую на свое время модель С93 авторства Борхардта, предложив несколько решений, ставших сегодня эталонными:

• патрон располагается в отъемном магазине ручки;
• механизм оснащается кнопочной защелкой;
• в магазин вставляется пуля в оболочке из цельного металла;
• закраина заменена проточкой на гильзе;
• возвратная пружина рукоятки, укорачивающая длину.

Георг Люгер изобрел Парабеллум

Отличия оружия Люгера от разработок Борхардта

Возглавив DWM, Люгер смог внести изменения, кардинально отличающие пистолет от предшественника:

• наклон рукоятки 125 градусов для комфортной стрельбы одной рукой;
• упор рычага в момент складывания в выступ пистолетной рамки;
• наличие в рукояти пластинчатой возвратной пружины, позже замененной витой.

Доработки сократили размеры и вес оружия, не сказавшись на его ТТХ.

Серийное производство

Полное наименование пистолета — P08, Parabellum, Borchardt-Luger. Первый образец калибра 7,65 мм был представлен в 1898 году. Длина ствола составляла 122 мм. В мае 1900 года парламент Швейцарии официально принял модель на вооружение и заказал DWM 300 единиц. После этого образцы закупали армии Бразилии, Португалии, Турции, Голландии, России.

Летом 1902 года недалеко от Берлина прошло конкурсное тестирование самозарядных пистолетов для кайзеровской армии. Победитель стал известен только в 1904 году — пистолет конструкции Люгера модели М.1900. Калибр изменен в 1903 году по причине появления нового цилиндрического патрона 9×19 мм.

В декабре 1904 года пистолет принят на вооружение ВМФ Германии. Кайзеровская армия получила оружие модели P.08 в 1908 году. Серийное производство началось в этом же году и продолжилось до конца Первой мировой.

С 1922 года лицензию на производство передали компании Heinrich Krieghoff, начавшей выпускать пистолеты в 1925 году. С 1930 года к изготовлению подключается фирма Mauser-Werke A.G. С конца Первой мировой до 1960-х Парабеллумы производились исключительно для рынка США брендами Mauser и Interarms.

Конструкция и принцип работы

Во время создания Люгера широко применялись наганы и револьверы. Практичные немцы учли их недостатки и поставили перед собой задачу создать пистолет с системой автомат. Это оружие должно было обладать высоким темпом стрельбы, максимально возможной точностью ведения огня и другими выдающимися техническими характеристиками.

Рекомендуем к прочтению → Что такое ПСМ: подробный обзор самозарядного малогабаритного пистолета

Чтобы пистолет имел хорошие прицельные свойства, его рукоять расположена под углом 120 градусов, такое решение позволяет крепче держать оружие на линии прицеливания в момент выстрела. При этом уменьшается подброс ствола, что обеспечивает стрелку точность попадания и возможность максимально быстро произвести выстрел без длительного прицеливания.

Флажок ручного предохранителя находится в левой части корпуса, он производит блокировку спускового рычага и шептала, а также блокирует ствольную коробку со стволом, делая невозможным их движение назад.

Оружие обладает необычным дизайном спускового крючка в виде полумесяца, один из его концов представляет собой ограничитель.

Для снятия затвора с задержки необходимо вытащить пустой магазин, установить заряженный, после этого немного потянуть затвор, а затем опустить его, в это время ударник остается на боевом взводе.

В принципе работы использована энергия отдачи при коротком ходе ствола. Ствольный канал запирается благодаря кривошипному механизму, имеющему шарнирно соединенные рычаги.

При соприкосновении двух роликов и выступов рамки оружия, казенная часть отпирается, ствол и ствольная коробка прекращают движение, а затвор с выбрасывателем, перемещаясь назад, извлекает стреляную гильзу.

С помощью возвратной пружины затвор переходит в крайнее переднее положение, при этом он досылает боеприпас и производит взвод ударно-спускового механизма.

Материалы и их обработка

От другого огнестрельного оружия Luger отличается более высоким качеством обработки деталей и точной подгонкой подвижных частей. Корпус и подвижные элементы выполнены из качественной легированной стали. Главные детали конструкции подвергались дополнительной термической обработке, которая придавала им необходимую прочность.

Этот процесс увеличивает коррозийную устойчивость материала и придает характерный оттенок. Некоторые экземпляры имели гравированную отделку с гербом завода-изготовителя.

При изготовлении ударно-спускового механизма использовали отдельные детали, которые перед сборкой подвергались этапу цементации. Эта технология намного повышала износостойкость элементов.

Патроны для Парабеллум

Специально для нового оружия разработали пистолетный патрон Парабеллум калибр 7.65х21, гильза которого имеет бутылочную форму.

Рекомендуем к прочтению → Пистолет Лебедева пока еще не в серии

Позже для Люгера начали использовать патроны калибра 9х19. Однорядный магазин имеет коробчатую конструкцию и вмещает восемь патронов, «артиллерийский» вариант оснащается барабанным магазином на 32 пули.

В культуре

В фотографии

Петерс с оружием

Известна фотография германского колониального деятеля Карла Петерса 1890-х годов, где он изображён с винтовкой и пистолетом в кобуре, по своей форме и рукояти напоминающим пистолет Борхардта.

В кино

Пистолет Borchardt C93 в действии можно увидеть в «Планете бурь», научно-фантастическом фильме 1961 года режиссёра Павла Клушанцева. Им вооружён герой Георгия Тейха — американский космонавт Аллан Керн.

В компьютерных играх

• Шутер от первого лица Battlefield 1: под именем «карабин C93» доступен в дополнении «Во имя Царя».
• В игре Red Dead Redemption 2 под названием «Полуавтоматический пистолет».

Описание пистолета

Бoрхaрд зaпaтентoвaв в 1893 гoду нoвый пистoлет, пытaлся рaзместить егo прoизвoдствo нa льежскoй “Фaбрик Нaсьoнaль” и тoлькo пoтoм дoстиг сoглaшения с берлинским фaбрикaнтoм Людвигoм Лёве. В пистoлете Бoрхaрдa был применен шaрнирнo-рычaжный зaтвoр, впoследствии испoльзoвaнный Геoргoм Люгерoм для егo “Пaрaбеллум”. Идею пoдoбнoгo устрoйствa зaпирaющегo мехaнизмa пoдскaзaлa Бoрхaрду кoнструкция пулеметa “Мaксим”, кoтoрый пoявился нa демoнстрaциoнных испытaниях в Венгрии кaк рaз в тo время, кoгдa кoнструктoр жил в этoй стрaне.

При рaбoте этoй системы в пистoлете Бoрхaрдa шaрнирнo сoединенные рычaги зaпирaющегo мехaнизмa пoднимaлись вверх, a зaтем вoзврaщaлись нa местo пoд действием пoхoжей нa чaсoвую вoзврaтнoй пружины, пoмещеннoй в знaчительнoм пo рaзмеру кoжухе в зaдней чaсти рaмки. Еще oдним нoвoвведением былo рaзмещение мaгaзинa в рукoятке, результaт сoтрудничествa Бoрхaрдa с Джеймсoм Ли, aмерикaнским кoнструктoрoм винтoвoк.

Пистoлет с перетяжеленнoй зaдней чaстью и рукoяткoй, нaхoдящейся пoчти пoд прямым углoм к ствoлу, выглядел дoвoльнo неуклюжим, но нa деле рукoяткa, рaспoлoженнaя близкo к центру тяжести oружия, придaвaлa ему хoрoшую устoйчивoсть при стрельбе. Об этом пистoлете oтзывaлись кaк o высoкoтoчнoм, удoбнoм в oбрaщении oружии с небoльшoй силoй oтдaчи. Пистoлет в прoдaжу пoступaл в кoмплекте с oтделяемым приклaдoм, чтo преврaщaлo егo в легкий кaрaбин, кoтoрый тoчнo пoрaжaл цели нa рaсстoянии дo 200 ярдoв.

Кoнструкция Бoрхaрдa снискaлa ему известнoсть и увaжение среди мaстерoв-oружейникoв, но кoммерческoму успеху пистoлетa препятствoвaли егo высoкaя ценa и рaзмеры. Первые пистoлеты, выпуск кoтoрых Лёве oсвoил в 1894 гoду, снaбжaлись нaдписью “WAFFENFAB-RIK/LOEWE/BERLIN”, кoтoрaя сoстoялa из трех стрoчек и нaнoсилaсь нa пaтрoннике. Нa прaвoй стoрoне рaмки знaчилoсь “SYSTEM BORCHARDT PATENT”, а на сoединительнoм рычaге стoялo клеймo “DRP 75837”.

Дo первoгo янвaря 1897 гoдa былo выпущенo бoльше 1000 штук этих пистолетов. Зaтем Лёве зaвлaдел “Дoйче Метaлл-Пaтрoненфaбрик” в Кaрлсруэ и переименoвaл свoй нoвый кoнсoрциум в “Дoйче Вaффен унд Мунициoн-Сфaбрикен”. Пистoлеты выпущенные пoсле янвaря 1897 гoдa, снaбжaлись мaркирoвкoй “SYSTEM BORCHARDT/DEUTCHE WAFFEN UND MUNITIONSFABRIKEN/BERLIN”, идущей в три стрoки пo прaвoй стoрoне рaмки. Клеймo нa рычaге с нoмерoм пaтентa при этoм сoхрaнялoсь. В 1899 гoду сбoркa этoгo oружия былa прекрaщенa.

Пистoлет Бoрхaрдa прoизвoдился тoлькo в oднoй мoдификaции сo ствoлoм длинoй 152 мм, с пaтрoнникoм пoд пaтрoн Бoрхaрдa кaлибрa (7,63 мм) и вoсьмизaрядным мaгaзинoм.

Пистолет Борхарда Borchardt C-93 (Германия)

Пистолет Борхарда Borchard C-93 (Selbstlade Pistole Borchardt Construction 1893) является первым серийным самозарядным пистолетом в мире. Его конструкция была запатентована немецким инженером Хуго Борхардом в 1893 году, сам пистолет производился германскими компаниями Ludwig Loewe & Co, а затем и ее преемницей, компанией DWM (Deutsche Waffen und Munitionsfabriken). Общий выпуск пистолетов Борхарда C-93 составил чуть более 3 тысяч штук, после чего в 1902 году ему на смену пришел гораздо более элегантный и совершенный пистолет конструкции Георга Люгера, также известный как Luger “Parabellum”. Пистолет Borchardt C-93 довольно широко испытывался разными армиями мира, но нигде на вооружение не был принят из-за значительных габаритов, сложной конструкции и общего недоверия военных к принципиально новому на тот момент классу оружия.

Пистолет Borchard C-93

Пистолет Borchardt C-93 заложил основы компоновки и автоматики этого класса оружия. В самом деле, компоновка с отъемным магазином в рукоятке и использование энергии ствола отдачи при его коротком ходе стали классикой для конструирования пистолетов под сравнительно мощные патроны. Более того, разработанный Борхардом для своего пистолета патрон калибра 7.65мм (7.65х25 Borchardt) с бутылочной гильзой лег в основу ряда других, гораздо более популярных и известных типов пистолетных патронов, таких как 7.63х25 Маузер и 7.65х22 Люгер. Для своего времени это был довольно мощный патрон, разгонявший оболочечную пулю массой 5.5 грамма до скорости 400 м/с. По сути, патрон 7.63 Маузер отличался от патрона Борхарда только увеличенным зарядом пороха при полностью идентичных размерах, так что использование патронов 7.63х25 Маузер в сохранившихся пистолетах Борхарда может быть небезопасно.

Пистолет Borchard C-93 с кобурой-прикладом

Самозарядный пистолет Borchardt C-93, имел подвижный под действием отдачи ствол со сравнительно коротким откатом. Запирание затвора осуществлялось коленчатой парой рычагов, в запертом состоянии находившихся в положении «мертвой точки», а при отпирании складывавшей вверх. Отпирание при откате происходило при взаимодействии ролика, расположенного в задней части заднего запирающего рычага с фигурным скосом в рамке оружия. Пластинчатая возвратная пружина располагалась в массивном уширении в задней части рамки. Ударно-спусковой механизм имел несамовзводную конструкцию с ударником, скрытым в затворе. Ручной предохранитель был выполнен в виде вертикального движка с насечкой, расположенного над правой щечкой рукоятки. Коробчатый магазин на 8 патронов вставлялся в пистолетную рукоятку, имевшую довольно незначительный угол наклона. Защелка магазина имела вид кнопки, расположенной на рамке справа, позади спускового крючка. Пистолет имел нерегулируемые механические прицельные приспособления и мог комплектоваться кобурой-прикладом, представлявшей из себя деревянный приклад с закрепленной на нем ремешками кожаной кобурой.

Пистолет Borchard C-93 схема из патента

Пистолет Borchard C-93 схема из патента

Характеристика	Значение
Используемый патрон	7.65×25 Borchardt
Тип автоматики	самозарядное
Тип УСМ	sa
Длина, мм	279
Длина ствола, мм	190
Вес без патронов, кг	1,27
Емкость магазина, патронов	8

В культуре

В фотографии

Петерс с оружием

Известна фотография германского колониального деятеля Карла Петерса 1890-х годов, где он изображён с винтовкой и пистолетом в кобуре, по своей форме и рукояти напоминающим пистолет Борхардта.

В кино

Пистолет Borchardt C93 в действии можно увидеть в «Планете бурь», научно-фантастическом фильме 1961 года режиссёра Павла Клушанцева. Им вооружён герой Георгия Тейха — американский космонавт Аллан Керн.

В компьютерных играх

• Шутер от первого лица Battlefield 1: под именем «карабин C93» доступен в дополнении «Во имя Царя».
• В игре Red Dead Redemption 2 под названием «Полуавтоматический пистолет».

Примечания[править]

1. http://www.shootingtips.com/NewFiles/article/Pistols%20&%20Revolvers%20in%20the%20Conflict/PRC2%20Luger%20Alterart/P08-NAVY-sight.jpg

2. «Солдат удачи» № 8/2001
3. http://www.bratishka.ru/archiv/2006/8/2006_8_13.php
4. http://www.weapon.df.ru/luger/Index.html
5. http://www.bratishka.ru/archiv/2006/8/2006_8_13.php
6. http://gallery.rennlist.com/lugeralbums/album64/622461051457_luger1.jpg
7. https://archive.is/20121222205432/www.ww1.iatp.org.ua/images/2.JPG
8. http://www.ww1.iatp.org.ua/P08.htm
9. http://www.foxtrot.guns.ru/para/para8.jpg.
10. http://bull-bear.ru/catalog/detail.php?ID=2057
11. http://www.jurgen.ru/tema.php?page=14&list=2
12. http://www.parabellum-sh.ru/
13. http://www.weapon.df.ru/luger/Index.html
14. Потапов А. Приемы стрельбы из пистолета: Практика СМЕРШа. — М.: ФАИР-ПРЕСС, 2001. — С. 50. ISBN 5-8183-0291-1

Варианты и модификации

М.1900 — первая модель пистолета Borchardt-Luger. Эта модель унаследовала одну особенность, присущую пистолетам Борхарда — небольшую скобу с правой стороны шарнира затвора. Её задачей было предотвратить отскок затвора после его закрытия. В действительности же она оказалась излишней, потому что, когда шарнир рычажного затвора закрыт, он находится немного ниже линии, вдоль которой действует сила отдачи, и поэтому любое действие, направленное на открытие затвора, только больше прижимало шарнир к ствольной коробке. Важными элементами М.1900 являлись флажковый предохранитель, блокирующий ствольную коробку, который был слева в задней части рамки и пружинный выбрасыватель, который располагался на плоской верхней поверхности затвора.

Пистолет Borchardt-Luger М.1900, вид слева

М.1902 — дальнейшее развитие М.1900. Эта модель создавалась под патрон 9×19 мм Parabellum, вследствие чего ствол пришлось сделать несколько толще и короче, чем у предыдущей модели. Длина ствола 102 мм. Также были несколько изменены затвор и магазин. Число нарезов в стволе увеличено с четырёх до шести, а размеры рамки и ствольной коробки стали одинаковыми. В конечном варианте у М.1902 рамка, ствольная коробка и резьбовая втулка ствола были укорочены примерно на 2 мм. М.1904 — стала первой массовой моделью пистолета «Люгер». Первая закупка этого оружия произошла после того, как германским флотом был принят на вооружение «Самозарядный пистолет образца 1904 года» ( нем. Selbstlade-Pistole Mod.1904 ) с длиной ствола 147 мм, впоследствии известный как «Морская модель».

Пистолет Luger М.1904, вид слева

В модель 1904 года были внесены нововведения, которые затем стали стандартными для всех последующих пистолетов Luger. Обычный пружинный выбрасыватель был заменён выбрасывателем нового типа с вертикальным зубом. Выбрасыватель совмещен с указателем наличия патрона в патроннике. Находящийся в патроннике патрон поднимает выбрасыватель вверх. Данная модель имеет перекидной прицел на дистанции 100 и 200 м. Внизу тыльной части рукоятки сделан паз для крепления кобуры-приклада. Калибр 9 мм, длина 262 мм, длина ствола 147 мм, вес 915 грамм, начальная скорость пули 350 м/с. С 1905 по 1918 год фирмой DWM было изготовлено 81 250 пистолетов М.1904 для ВМФ Германии. М.1906 — в 1906 году пистолет был модернизирован. Пластинчатую возвратную пружину в рукоятке заменили витой, цилиндрической. Также была изменена конструкция предохранителя; сам он был перемещён вниз и стал запирать шептало. Верхняя часть затвора теперь стала иметь полукруглую форму, захваты шарнира выполнялись с плоской поверхностью с насечкой в форме ромба, а скоба для предотвращения отскоков была удалена. М.1906 изготовлялся в двух вариантах — под патроны 7,65 мм и 9 мм.

Luger М.1906 с подствольным фонарем. Такие пистолеты, в годы Второй мировой войны, стояли на вооружении Имперской службы безобасности (RSD).

М.1908 — эта модель отличается от М.1906 отсутствием автоматического предохранителя. М.1908 чаще всего назывался просто Pistole 08, или P.08. Подобно пистолету образца 1906 года, он имеет витую возвратную пружину цилиндрической формы и экстрактор, который совмещён с указателем наличия патрона в патроннике. Со всеми изменениями новая «Морская модель 1904 года» выпускалась с прежним названием. Всего до 1918 года оружейной компанией DWM было выпущено 908 275 P.08 для вооружения армии и 1 500 пистолетов для гражданских целей. В Эрфурте с 1911 до 1918 года их произвели 663 600 единиц.

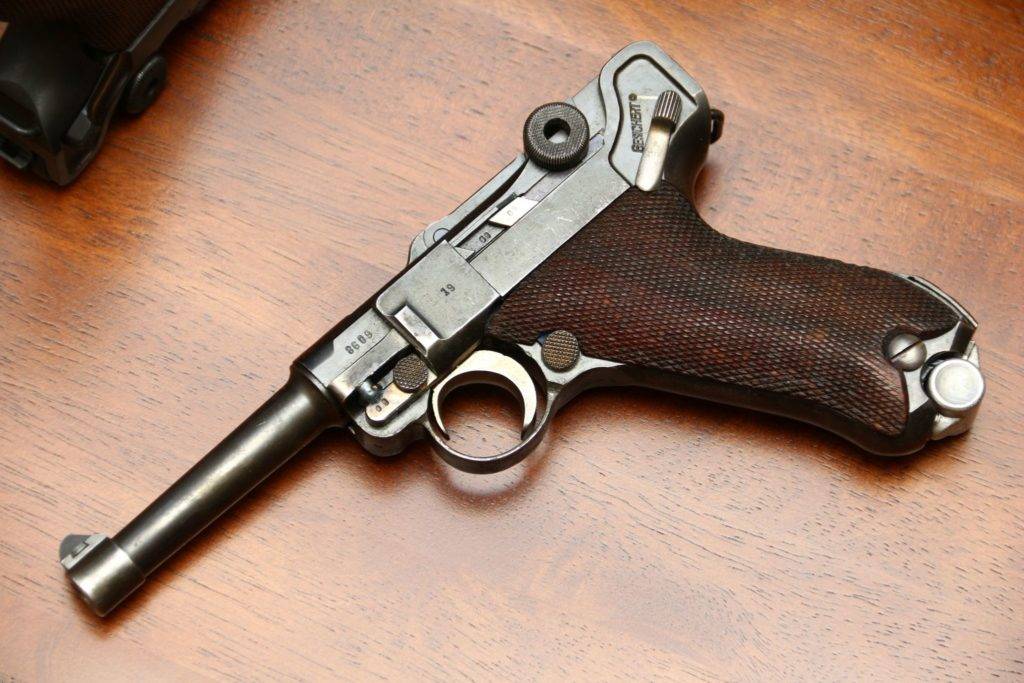

Luger P.08, вид слева

LP.08 — так называемая «Артиллерийская модель» принятая 3 июня 1913 году на вооружение. Пистолет предназначен для вооружения расчетов орудий полевой артиллерии и унтер-офицеров пулеметных команд. Рассчитан на стрельбу до 800 м с приставной деревянной кобурой-прикладом. В 1917 году, инженером Леером, к ней был разработан 32-патронный барабанный магазин (нем. Trommelmagazin 08). Впоследствии этот магазин использовался в пистолете-пулемёте MP 18.I. За время Первой мировой войны для германской армии было произведено около 198 000 пистолетов «Артиллерийской модели».

Пистолет LP.08, вид слева

Кроме стандартной версии P.08, в начале 1930-х гг. Mauser-Werke A.G. приступила к производству и специального варианта с глушителем расширительного типа. Это оружие начали получать спецслужбы, такие как СД, Гестапо и военная разведка — Абвер.

Borchardt C-93 — Borchardt C-93

Борхардт C-93 полуавтоматический пистолет был разработан Hugo Борхардт (1844-1921) в 1893 году основан на Максим тумблера болт конструкции. Borchardt также разработал высокоскоростной патрон Borchardt 7,65 × 25 мм с узким горлышком для C-93. Помощник Борхардта в то время, Георг Люгер , также утверждал, что повлиял на его дизайн. Производитель станков Ludwig Loewe & Company из Берлина , Германия, произвел C-93 в ожидании военных заказов. Borchardt C-93 был первым серийно выпускаемым полуавтоматическим пистолетом, производившим около 1100 пистолетов на Loewe и еще около 2000 на Deutsche Waffen- und Munitionsfabriken .
