Гусеничный вездеход ГАЗ-3409 «Бобр»

Вездеход ГАЗ-3409 Бобр

Если перед вами стоит задача организовать перевозку грузов или людей по пересеченной местности в особо сложных климатических условиях, то для ее решения, возможно, подойдет ГАЗ-3409. Данный агрегат представляет собой гусеничный снегоболотоход, кузов которого сделан на основе автомобиля «Соболь». Он активно используется в качестве транспортного средства в нефтегазовой отрасли, в области геологической и геофизической разведки, а также в сферах туризма, охоты и рыбалки. Кроме того, в последнее время его облюбовали для своих нужд и ценители экстремальных видов отдыха.

Эксплуатационные характеристики

Рассматриваемый болотоход больше известен широкой публике под звучным название «Бобр». Народное признание он заслужил благодаря своему универсализму. Пассажирский вариант вездехода имеет достаточно уютный четырехместный салон и кабину с местами для водителя и еще одного пассажира. Кроме перевозки людей ГАЗ-3409 способен транспортировать груз или спецоборудование, а также буксировать прицеп массой до 1300 кг. Вездеход может быть переоборудован в пожарную машину или даже в буровую установку.

Таким образом, «Бобр» выпускается со следующими модификациями кузова:

• пассажирский вариант;
• вариант с грузовой платформой.

Данный снегоболотоход отличается сверхмалым удельным давлением на грунт благодаря равномерному распределению нагрузки по всей плоскости гусениц. Передвигаться на нем можно даже по обычным дорогам. Для предотвращения повреждения дорожного покрытия при движении по трассе вездеход оснащается асфальтоходными гусеницами с возможностью установки съёмных резиновых башмаков. При этом «Бобр» может похвастаться поистине богатырским здоровьем и стойкостью: допускается его безгаражное хранение и эксплуатация при температурах от-50С до + 40С.

Преодоление водных преград

Для ГАЗ-3409 «Бобр» какой-либо водоем или заболоченная местность не являются серьезным препятствием! Его технические возможности позволяют форсировать подтопленные участки дорог или реки с несильным течением. Болотоход перемещается по воде за счет перемотки гусениц. Наверное, именно вид плывущего «Бобра» подвигнул конструкторов дать машине такое название.

Если в ходе эксплуатации планируется частое пересечение водных поверхностей, то будет нелишне обзавестись специальными дефлекторами, которые улучшат контроль над ГАЗ-3409 во время использовании его в качестве плавсредства. При этом управление вездеходом на воде практически не отличается от управления на суше. Поворот снегоболотохода осуществляется замедлением движения одной из гусениц, а торможение производится включением заднего хода.

Кроме того, болотоход может держаться наплаву без какого-либо движения. Эту особенность ГАЗ-3409 уже оценили заядлые рыболовы. Ведь на нем можно выплыть на середину водоема, остановиться, забросить удочку и предаться любимому делу в идеально комфортных условиях.

«Бобр» внутри и снаружи

Внутри кабины снегоболотохода располагаются рычаги для управления вездеходом и для осуществления переключения передач. Под правой рукой имеются рукоятки коробки отбора мощности и демультипликатора. Салон располагает неплохим запасом внутреннего свободного пространства. Комфорта добавляют мягкие удобные сиденья.

По индивидуальному заказу болотоход можно оснастить люком или выполнить установку кондиционера в кабину. Еще одним плюсом, которым может похвастать вездеход «Бобр», является автономный обогреватель. Он работает на дизтопливе и не зависит от запуска самого снегоболотохода. Эта опция служит отличным подспорьем при эксплуатации «Бобра» в зимний период.

В целом, нужно сказать, что данный болотоход неплохо справляется со своими задачами. Не зря его используют некоторые государственные службы и организации для проведения аварийно-спасательных или буровых работ в местностях со сложными климатическими условиями. В конце концов, «Бобр» может пригодиться обычным гражданам, которые стремятся привнести в свою жизнь нотки экстрима, и уехать в тайгу, в лес… подальше от цивилизации.

proedetvezde.ru

Двигатель и трансмиссия вездехода ГАЗ-3409 «Бобр»

На этих спецавтомобилях используются импортные дизельные двигатели от корпорации «Камминз», марки Cummins ISF 2.8 – рядные четырёхцилиндровые, четырёхтактные, с турбонаддувом, мощностью 130 лошадиных сил. Топливная система этого силового агрегата оборудована Коммон Рэйл – системой электронного управления впрыском дизтоплива.

Мотор Cummins ISF 2.8 – очень распространённый в мире, используемый на многих видах коммерческого транспорта – малотоннажных грузовиках, компактных автобусах. В нашей стране он устанавливался на ГАЗели и Валдаи, автобусы ПАЗ, грузовики МАЗ «Зубрёнок».

В составе двигателя Камминз ISF 2.8 – чугунный блок цилиндров с фрезерованными, заменяемыми гильзами, цельнолитая головка блока цилиндров. Заменяемые гильзы удлиняют срок эксплуатации мотора, за счёт упрощения ремонта изношенной или вышедшей из строя поршневой группы.

Двигатель Cummins ISF 2.8 – 16-ти клапанный, имеющий по четыре клапана на каждый цилиндр. Пружины выпускных клапанов – усиленные, сделанные из хром-кремниевого сплава.

Привод распредвала – цепной, сделанный через промежуточную шестерню, цепь ГРМ снабжена гидронатяжителем (автоматической регулировкой натяжения цепи). Форсунка имеет центральное расположение. На силовом агрегате Камминз ISF 2.8 установлены форсунки и ТНВД производства .

В составе топливной системы –полиамидные топливопроводы, ручной топливоподкачивающий насос и специальный фильтр в форсунке, гарантированно разрушающий все самые мелкие включения в дизтопливе.

Современная топливная система способствует стабильной работе мотора и уменьшению расхода горючего.

Технические параметры двигателя Cummins ISF 2.8

• Рабочий объём цилиндров – 2,781 л.
• Мощность – 96 кВт (130.6 л.с.)
• Максимальный крутящий момент – 260 Н·м (26,5 кгс·м).
• Диаметр цилиндров – 94 мм, ход поршня – 1ОО мм.
• Степень сжатия – 16,5.
• Порядок работы цилиндров – 1-З-4-2.
• Частота вращения коленвала в режиме холостого хода: минимальная – 75О±5О об/мин; максимальная – З6ОО об/мин.

В первые годы выпуска, в начале 2000-х, на снегоболотоходы ГАЗ-3409 «Бобр» также устанавливали рядные четырёхцилиндровые двигатели ГАЗ-5601, но потом от этого варианта отказались в пользу «Камминза». Сам выпуск дизелей ГАЗ-5601 Горьковским автозаводом тоже давно завершён. Параметры этих моторов были такими: рабочий объём 2,134 л; мощность 110 л.с. (81 кВт); максимальный крутящий момент 250 Н*м (26 кг*м), при 2000 об./мин. Диаметр цилиндра 95 мм, ход поршня – 94 мм; количество клапанов на цилиндр – два.

ГАЗ-3409 «Бобр» комплектуется либо 5-ти ступенчатой механической коробкой передач, либо гидромеханической КПП-автоматом от компании Zahnradfabrik – ZF 4НР 22.

Четырёхступенчатая автоматическая коробка переключения передач ZF 4HP22 ведёт свою историю ещё с 1980-х годов. Она изначально была разработана для 2-х / 3-х литровых дизелей (заднеприводных). АКПП ZF 4НР 22 имеет «классическую» конструкцию, которая обеспечивает, кроме высокой надёжности, ещё и равномерный износ деталей без очевидных слабых мест. По мере совершенствования мирового автопрома, совершенствовалась и эта модель коробки-«автомата».

В целом, это надёжная массивная трансмиссия, для которой не пожалели материалов, обеспечив ей колоссальный запас прочности.

Двигатель и коробка переключения передач размещаются под капотом в передней части машины. Главная передача объединена в едином корпусе с двухступенчатой раздаткой.

Это позволяет вездеходу ГАЗ-3409 развивать скорость до 65 км/час по суше и 4-5 км/час – по воде. Расход горючего при этом находится в диапазоне от тридцати до ста литров на 100 км, в зависимости от дорожных условий.

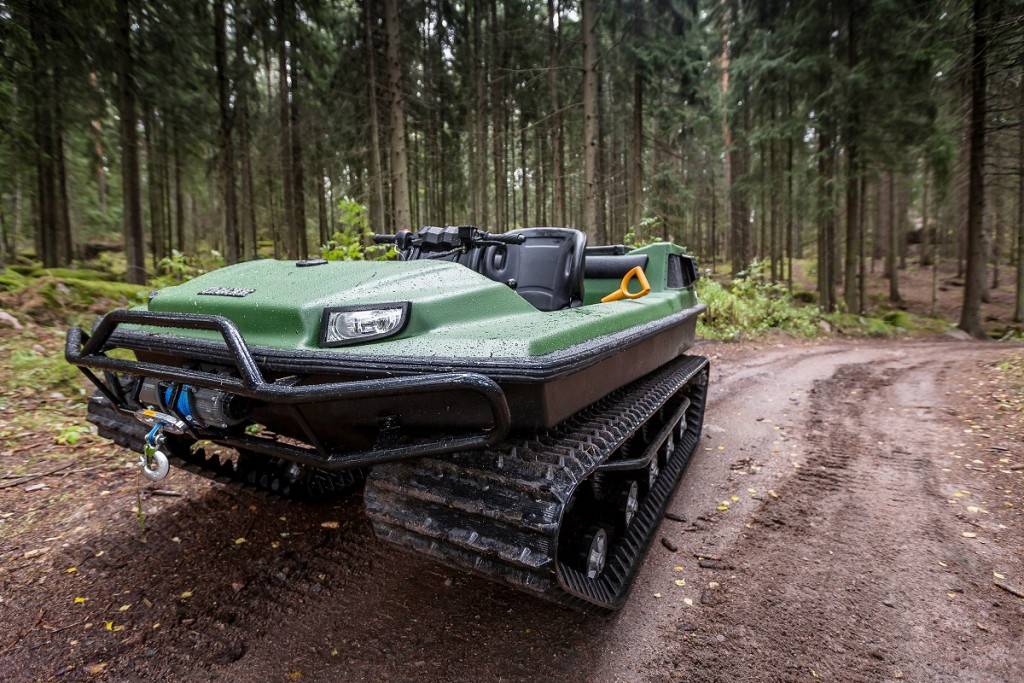

Tinger Track

Отечественная компания Tinger относительно недавно наладила выпуск открытого снегоболотохода Tinger Track. На сегодняшний день производятся три его модификации: Track S380, Track C500 и Track S500. Цифровой индекс означает ширину гусениц, параллельно с которой возрастает и габаритная ширина транспортного средства. Ассортимент доступных двигателей включает двухцилиндровый 35-сильный мотор объемом 0,6 л и трехцилиндровый ДВС на 57 л. с. при 800 «кубиках» объема. Оба силовых агрегата работают на бензине марок АИ-92 или АИ-95. Трансмиссия представлена бесступенчатым вариатором.

Кузов вездехода оборудован двумя передними сиденьями для водителя и пассажира, а также задней лавкой, на которой могут разместиться три человека во время движения по суше и два – на водоемах. В первом случае развивается скорость до 35 км/ч, во втором – 2-3 км/ч. Благодаря широкому низкому кузову и мощным моторам, Tinger Track способен преодолевать подъемы с уклоном 40 градусов и 45-градусные спуски, а также выдерживать боковой крен до 30 градусов включительно. Для преодоления крутых холмов и рек с высокими берегами может использоваться лебедка. Кроме того, вездеходу нипочем ямы шириной менее метра и выступы до 40 см в высоту. Самая дешевая модификация Track S380 обойдется Вам в 900 тысяч рублей, цена 500-й версии достигает миллиона.

Вездеход Газ 3409 Бобр

Газ 3409 Бобр – это вездеход на гусеницах способный преодолевать любые препятствия. Предназначается Бобр для широкого круга людей. Многие предприятия энергетики, геологии, геофизики, нефтегаза предпочитают передвигаться по бездорожью на Газ 34 09. Также вездеход Газ 3409 Бобр пользуется спросом у рыбаков, охотников различных тур фирм, и людей, которые предпочитают активный вид отдыха. Вездеход «Бобр» получил своё название за внешнюю схожесть с грызуном. Производят Газ 3409 на Заволжском заводе гусеничных тягачей. Вездеход «Бобр» способен передвигаться значительное время по воде со скоростью 5 км в час.

Плавучесть вездехода Газ 3409 Бобр обеспечивается установленным водоизмещающим кузовом. Дефлекторы установленные на болотоходе улучшают управляемость на воде. Благоприятными условиями для данного вездехода являются болота, затопленные лесные дороги и поляны, на которых он чувствует себя как на асфальте. Благодаря небольшой базе вы без проблем сможете развернуться в густом лесу или узкой просеке. При наезжании на небольшие деревья, они легко валятся.

Болотоход используется в районах с температурой от -50 до + 40 градусов и горных районах с максимально высотой почти 5 км над уровнем моря. В салоне Газ 3409 довольно просторно при необходимости можно установить кондиционер. При необходимости можно установить цельнометаллический кузов и асфальтoходные гусеницы с резинoметаллическими шaрнирами.

Вездеход Газ 3409 «Бобр», цена которого на определяется уровнем оснащения, представлен в различных модификациях. Первый тип поисково-спасательный имеет стандартные для Бобра технические характеристики. На него устанавливается дополнительное оборудование: лебёдка с усилением 4 тонны, люк, дополнительный багажник нa крыше, зaщитное ограждение и различные водительские инструменты. Ещё оборудована специальная ниша для хранения топоров, молотков и пил.

Аварийно спасательные работы на тяжёлых дорогах – лёгкая задача для Пожарного снегоболотохода. От стандартного вездехода его отличает сверхнизкое давление на грунт. На двигателе Cummins ISF 2.8 установлена турбина. Запас топлива 600км по трассе. Дополнительно устанавливются оборудования: Электросиловое, осветительное, сигнальное и специальное для спасательных работ. В них входят: электрический генератор, катушка с кабелем, боты диэлетрические, самоспасатель ГДЗК – 3, Снаряжение альпениста, трёхколенная лестница, фонарь vulkan 12v, ножницы для резки проводови прожектор, мощностью 1 квт. Также в комплект входит гидрокостюм, спасательный круг и фонарь.

Кузов и двигатель

В основе корпуса снегоболотохода ГАЗ-3409 «Бобр» лежит кузов микроавтобуса «Соболь». Для доступа в салон используются две двери в правом борту кузова и одна – в левом. Существуют два исполнения вездехода – пассажирский вариант и грузопассажирский. В первой версии машина перевозит до 6 человек и 600 кг груза, во второй – до 3 человек и 800 кг нагрузки. Второй вариант имеет в задней части открытую платформу, которую можно закрыть тентом.

В передней части водительской кабины установлена стандартная панель приборов от «Соболя». Управление машиной частично осуществляется с помощью рычагов, которые применяются для торможения и поворота машины. Педалями управляется сцепление и частота вращения мотора. Вместо рулевого колеса установлена пластиковая заглушка, при этом имеется блок подрулевых переключателей. Одной из полезных опций для «Бобра» является кондиционер.

Для обеспечения технических характеристик ГАЗ-3409 «Бобр» оснащается четырёхцилиндровым дизельным двигателем «Камминз» ISF2.8. Точно такой же двигатель применяется на различных малотоннажных грузовых автомобилях завода ГАЗ. Мотор при объеме 2,8 литра развивает мощность около 131 силы. Подача воздуха в двигатель осуществляется по воздуховоду, выведенному на уровень крыши. Такое решение полностью исключает риск попадания воды во впускной коллектор. Запас дизельного топлива на борту составляет 185 литров, которого хватает не менее чем на 600-650 километров пробега.

Базовый вариант оснащения предусматривает установку пятискоростной механической коробки передач. Опционально машина может оснащаться автоматической КПП. Независимо от типа коробки, вездеход способен буксировать прицепы с полным весом до 1,3 тонны.

Классификация конъюнктивита

По причине возникновения

Тип патологии	Причина
Вирусный	Вызывается различными группами вирусов (аденовирусы, вирус герпеса, гриппа, энтеровирусы)
Бактериальный	Причиной становятся бактериальный микроорганизмы – стафилококк, стрептококк, хламидии
Аллергический	Возникает при контакте с аллергенами (домашняя пыль, шерсть животных, продукты питания)
Грибковый	Развивается при попадании различных грибов на слизистую оболочку глаза. Особенно активны дрожжевые и плесневые грибы
Эпидемический	Вызывается палочкой Коха-Уикса
Дистрофический	Диагностируется при механических повреждениях конъюнктивы или попадании опасных веществ (моющих средств, красок и т.д.)

По характеру выделений

Тип патологии	Описание
Катаральный	Из глаз выделяется большое количество прозрачной слизи без гнойного содержимого
Гнойный	Происходит отделение густого гноя белого или жёлтого цвета (преимущественно в утренние часы). Веки могут слипаться из-за засохшего гнойного содержимого, являющегося результатом жизнедеятельности бактерий
Фолликулярный	На слизистой оболочке появляются фолликулы разного размера (ответ на контакт с аллергеном)
Геморрагический	Происходят множественные кровоизлияния в результате повреждения сосудов и капилляров, а также повышения давления в кровеносной системе
Папиллярный	В области верхнего века появляются небольшие зёрна и узелки (чаще всего при приёме лекарственных средств)

Мнение владельцев

Владельцы считают ГАЗ-3409 «Бобр» достаточно комфортной машиной, причем даже в грузопассажирском варианте. Вездеход хорошо подходит для выездов нескольких человек на охоту и рыбалку в отдаленные места. Все владельцы отмечают специфику поведения машины, которая очень резко останавливается при сбросе газа или зажатии тормозов рычагами. Поведение машины на ходу очень мягкое из-за резиновых подушек на гусеницах. Однако на мелких и частых кочках вездеход начинает сильно трясти. При этом гусеничный привод почти бесшумен и не издает металлического лязга.

При движении по грязи «Бобр» легко побеждает внедорожные УАЗ. Недостатком можно назвать сползание гусеницы при движении по косогорам. На воде вездеход очень нервно реагирует на волны и течение. Многие владельцы критикуют низкое качество сборки отдельных узлов машины, которые приходится перебирать сразу после покупки. И основным недостатком машины почти все владельцы называют цену.

Читайте НАС ВКонтакте

Аналоги ГАЗ-3409 на современном рынке

На базе стандартной версии ГАЗ-3409 «Бобр» производителем было разработано несколько других вариантов гусеничных снегоболотоходов, каждый из которых обладает своими отличительными чертами.

Это более крупные

• ГАЗ-34039 «Ирбис» – с монокузовом увеличенного объёма, грузоподъёмностью 2 тыс. килограмм, 12-ю пассажирскими местами на борту, снаряжённой массой в 5 тонн и 4,75-литровым дизелем мощностью 122 л.с.
• ГАЗ-34039 – снаряжённой массой в 4,8 тонны и 4,75-литровым дизелем мощностью 109 л.с., 10-ю пассажирскими местами на борту.
• ГАЗ-3351 – двухзвенный гусеничный вездеход с корпусом, выполненным из фибропластика, с армированием из стекловолокна. Звуко- и термоизоляция делаются из пенопластовых панелей. Модульное второе звено предусматривает монтаж любого необходимого специального оборудования. Снаряжённый вес – 4,7 тонны; грузоподъёмность первого звена – 600 кг; второго звена – 1400 кг; количество мест в первом звене – 5; во втором звене – 11. Дизель – 3,2 л рабочий объём, 183 лошадиные силы мощность. Рулевая колонка оснащена рулём.
• ГАЗ-3344 – снаряжённая масса – 8,7 тонн; грузоподъёмность первого звена – 500 кг; второго звена – 2 тонны; вместимость первого звена – 5 мест; во втором звене – 11 мест. Рабочий объём силового агрегата – 4,5 литра; его мощность – 189 лошадиных сил.

Различными большими и малыми компаниями России уже много лет производятся не менее харизматичные, чем «Бобр», колёсные снегоболотоходы с кузовом УАЗика-«буханки»: Вектор У, Трэкол, Ункор.

Ухтыш

И – гусеничные вездеходы-амфибии ЗВМ-2410 «Ухтыш» (УАЗик-«козлик») и ЗВМ-2411 «Узола» (УАЗик-«буханка») – с обычным бензиновым мотором УМЗ-4218-10 (рабочий объём 2,9 л, мощность 103 л.с.), четырёхступенчатой трансмиссией и раздаточной коробкой ульяновского производства. «Узолу» и «Ухтыша» выпускают в Нижнем Новгороде, на «Заводе вездеходных машин» (так называется производственная компания). А имена их снегоболотоходов – это названия речек в Нижегородской области. Продают «Узолу» и «Ухтыша» значительно дешевле, чем дизельного «Бобра».

Узола

Среди иностранных аналогов ГАЗ-3409 хотелось бы отметить вездеход-амфибию BV-206 «Лось» от шведской компании Haegglunds, с дизелями Ford 2658E (2,8 л, 136 л.с.); Mercedes OM603.912 (3 л, 125 л.с.); Mercedes OM603.960 (3 л, 143 л.с.); Mercedes OM612 (2,7 л, 177 л.с.) Эти снегоболотоходы стоят, конечно, намного дороже «Бобра».

Гусеничный вездеход ГАЗ-3409 Бобр

Запрос цены Распечатать

ГАЗ-3409 Бобр — гусеничный вездеход, представляющий собой пассажирский снегоболотоход, имеющий сварной цельнометаллический водоизмещающий трехдверный кузов капотного типа, включающий 2-ух местную кабину и 4-ех местный салон (габариты салона 1900/1800/1400). Грузоподъёмность ГАЗ-3409 Бобр — 600 кг (без потери плавучести). Вездеход выпускается в нескольких комплектациях: с одноместными сиденьями или боковыми с рундуками, с отбором мощности или без него. (по выбору заказчика).

ГАЗ-3409 способен транспортировать груз или спецоборудование, а также буксировать прицеп массой до 1300 кг.

ОРГАНЫ УПРАВЛЕНИЯ

Органы управления ГАЗ-3409 Бобр — автомобильного типа. Управление поворотом — рычажного типа с вакуумным пневмоусилением. Минимальный радиус поворота 2 м.

Тип механизма поворота: с бортовыми фрикционами, главная передача объединена в одном корпусе с двухступенчатой раздаточной коробкой. Тормоза с автоматической регулировкой зазоров между лентами и барабаном.

СИЛОВАЯ УСТАНОВКА

Силовой агрегат турбированный дизельный Cummins ISF 2.8 с объемом 2.8 литра, мощностью 130,5 л.с., агрегатируется с 5-ти ступенчатой МКПП и устанавливается в передней части вездехода под капотом.

ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ

ГАЗ-3409 Бобр развивает максимальную скорость на твердой ровной поверхности 63 км/ч. Запас хода ГАЗ-3409 Бобр по топливу с полной заправкой 185 л по шоссе 400 км. Эксплуатационный расход может быть от 30 до 100 литров на 100 км пути, в зависимости от условий эксплуатации.

Эксплуатируется преимущественно в районах Севера, Сибири и Дальнего Востока на грунтах с низкой несущей способностью, включая снежную целину, пески, болота и открытые водоемы. Водные преграды глубиной 1,2 метра снегоболотоход преодолевает вброд. При глубине водоёма более 1,2 м движение осуществляется на плаву при помощи гусеничного движителя со скоростью 4-5 км/ч.

Плавучесть ГАЗ-3409 Бобр обеспечивается установленным сварным цельнометаллическим водоизмещающим кузовом, а дефлекторы установленные на вездеходе улучшают управляемость на воде.

Гусеничный вездеход рассчитан на эксплуатацию и безгаражное хранение при температурах окружающего воздуха от -45С до + 40С в различных дорожных и климатических условиях, по бездорожью, а также в горной местности с высотой над уровнем моря до 4500 м (с потерей мощности двигателя).

На вездеходе устанавливается асфальтоходный гусеничный движитель с резинометаллическим шарниром и со съемными резиновыми башмаками. Вездеход эксплуатируется по дорогам общего пользования, включая асфальтовые шоссе и при бездорожье. Удельное давление вездехода на почву 0,168 кг/см².

ТРАНСПОРТИРОВАНИЕ

ГАЗ-3409 Бобр (снаряженная масса — 3600 кг; габаритные размеры: длина — 4625 мм, ширина — 2380 мм, высота — 2770 мм) на большие расстояния может транспортироваться в кузове автомобиля или прицепа, а также железнодорожным, морским, речным и воздушным транспортом. Наша организация поможет Вам грамотно решить все вопросы связанные с доставкой (в том числе и международной).

РЕГИСТРАЦИЯ

ГАЗ-3409 Бобр полностью соответствует требованиям ГОСТ Р 50943–2011 и ТР ТС 010/2011 (Технического регламента Таможенного Союза «О безопасности машин и оборудования»).

ГАЗ-3409 Бобр на территории Российской Федерации регистрируется в органах Гостехнадзора субъектов РФ.

Для управления гусеничного вездехода необходимо удостоверение тракториста-машиниста, выдаваемые Гостехнадзором, категории «Е».

Описание конструкции

Аппарат оснащен цельнометаллическим 3-дверным корпусом, общая длина которого составляет 4,6 м. Высота агрегата — 2,77 м. В основе лежит двигатель объемом в 2,8 л и 130 л. с. Коробка передач — механическая 5-ступенчатая, но при желании разработчики могут разместить и АКПП. Вместимость бака — 185 л, которых хватит для преодоления расстояния в 600 км. Максимальная скорость на асфальтированном покрытии — 63 км/ч, на воде — 5 км/ч. Расход топлива — 30 л на 100 км.

Транспортное средство считается универсальным, на нем можно перевозить грузы и людей. Обзор салона позволяет оценить комфортные условия для 6 человек — 2 в кабине и 4 в салоне. Грузоподъемность стандартной модификации составляет 600 кг. Однако предусмотрена возможность крепления прицепа с общей массой не более 1300 кг. Интересно, что завод-изготовитель по специальному заказу способен переделать пассажирский отсек и получить пожарную машину, скорую помощь или буровую установку.

Разрабатывая гусеничный вездеход Бобр, конструкторы смогли добиться равномерного распределения нагрузки на всю ходовую часть, что обеспечивает низкое давление на землю. Такой подход позволяет сохранить целостность почвы и растительного покрова.

Благодаря этому транспортное средство не нуждается в получении дополнительных разрешений.

Управление болотоходом выполняется с помощью рычагов, которые находятся по обе стороны от кресла водителя. Весомым преимуществом транспортного средства является возможность передвижения по воде, благодаря которому Бобер и получил свое название. Движение обеспечивается вращением гусениц так же, как и на суше.

Схема пускового обогревателя

Технические характеристики пускового оборудования снегоболотохода ГАЗ-3409 Бобр обеспечивают возможность работоспособности техники в сложных климатических условиях. Агрегат способен выдерживать температуры в пределах -50…+50°С. Схема обогревателя включает наличие следующих компонентов:

• пусковой подогреватель;
• электровентилятор;
• газоотводящие патрубки с заслонкой;
• трубы, соединяющие котел с системой охлаждения;
• конусная пробка в днище;
• топливный бак с запорным краником;
• пульт управления.
