СПГ-9 — советский станковый противотанковый гранатомет: история создания, описание конструкции, особенности ТТХ, модификации и применение

Описание

СПГ-9 «Копье» — станковый противотанковый гранатомет калибра 73 мм, разработаный в Советском Союзе. В 1962 году успешно прошел полигонно-войсковые испытания. Спустя год был принят на вооружение Советской армии. Помимо России, СПГ-9 выпускают в Китае, Иране, Пакистане, Египте.

СПГ-9 стреляет стабилизированными оперением снарядами, имеющими кумулятивную или фугасную боеголовку, аналогичными тем, что применяются в 73-мм пушке низкого давления 2A28 Гром, которая устанавливается в БМП-1.

x

Вариант для использования в воздушно-десантных войсках называется СПГ-9Д и имеет треногу с колесами для ручной транспортировки.
СПГ-9 «Копье» состоит из ствола с затвором, треноги (станка с колесами для десантного варианта), электрического механизма для производства выстрела, а также прицела. На стволе имеется рукоятка для перекатывания оружия, предохранитель, защищающий наводчика от ожога (от нагретого ствола, механизм извлечения гильзы после выстрела, электрический спусковой механизм. К стволу крепится затвор в форме сопла с механизмом запирания и отпирания ствола.
Треножная станина имеет возможность регулировки положения ног,благодаря чему высота линии огня может изменяться в пределах от 390 до 700 мм.

Для стрельбы прямой наводкой используется оптический прицел ПГО-9 с четырехкратным увеличением. Для пуска снаряда используется электрический механизм, генератор которого вместе со спусковым механизмом и предохранителем расположен в станине. В состав этого механизма входит контактное и блокирующее приспособление, которое не позволяет производить выстрел в случае не полностью закрытого затвора.

Выстрел ПГ-9В состоит из кумулятивной гранаты и стартового порохового заряда. ПГ-9 имеет калиберную боевую часть с головодонным пьезоэлектрическим взрывателем, реактивный двигатель с шестилопастным стабилизатором и двумя трассерами. Стартовый заряд состоит из металлического зарядного устройства (перфорированная трубка с диафрагмой), навески нитроглицеринового пороха в перкалевом картузе, воспламенительного заряда из ДРП с электровоспламенителем и узла форсирования. Выстрел ПГ-9В имеет удобный быстроразъемный узел соединения порохового заряда с гранатой. Граната получает при вылете начальную скорость до 435 м/с, реактивный двигатель разгоняет ее до максимальной скорости 700 м/с. Высокая скорость сокращает время полета гранаты, что позволяет уменьшить величину поправок на боковой ветер и вести огонь на небольших дальностях без введения поправок (прямой выстрел).

Расчет СПГ-9 состоит из четырех человек: командира, наводчика, заряжающего и подносчика. Этот расчет способен переносить гранатомет в разобранном (походном) положении на большие расстояния, а также перемещать СПГ-9 в боевом положении при смене огневых позиций.

Гранатомет модернизировался и выпускался в нескольких модификациях:

  • десантный гранатомет СПГ-9Д (индекс ГРАУ — 6Г7);
  • модернизированный гранатомет СПГ-9М (индекс ГРАУ — 6Г13);
  • модернизированный десантный гранатомет СПГ-9ДМ (индекс ГРАУ — 6Г14);
  • модификации с ночным прицелом ПГН-9 (индекс ГРАУ — 1ПН52) — СПГ-9Н, СПГ-9ДН, СПГ-9МН и СПГ-9ДМН.

На БМП-1/1П, а также на БМД-1 установлено гладкоствольное орудие 2А28 «Гром» которое представляет собой СПГ-9, доработанную для установки в боевые машины.

Для гранатомета разработаны следующие боеприпасы:

  • выстрел ПГ-9В (индекс ГРАУ — 7П3) с противотанковой гранатой ПГ-9,
  • выстрел ОГ-9В (индекс ГРАУ — 7П4) с осколочной гранатой ОГ-9,
  • выстрел ОГ-9ВМ (индекс ГРАУ — 7П4М) с осколочной гранатой ОГ-9М,
  • выстрел ОГ-9ВМ1 (индекс ГРАУ — 7П4М1) с осколочной гранатой ОГ-9М1,
  • выстрел ПГ-9ВС (индекс ГРАУ — 7П14) с противотанковой гранатой ПГ-9С,
  • выстрел ПГ-9ВС1 (индекс ГРАУ — 7П20) с противотанковой гранатой ПГ-9С1.

Особенности гранатомёта СПГ-9

Работа гранатомёта СПГ-9 строится на безоткатной схеме. Особенность данной схемы в том, что при выстреле из оружия, пороховые газы сбрасываются через специально предназначенное для этих целей сопло, которое находится в казённой части ствола. Благодаря этому стрельба из СПГ-9 стала значительно более комфортной.

В качестве основного узла служит ствол калибра 73 мм. Если верить народной легенде, которая имела хождение в начале 1960-х годов, такой калибр был выбран совершенно случайно. Якобы инженеры-конструкторы, разрабатывающие СПГ-9, были постоянно пьяными, а 73 мм – это диаметр водочной бутылки тех лет, которую они прятали в стволе прототипа гранатомёта.

На самом деле, данный диаметр ствола появился не случайно. Первоначальная версия гранатомёта имела калибр 70 мм. Данное оружие обладало одним существенным недостатком – после 7-8 выстрелов в стволе скапливалось такое количество нагара, что не только стрелять, а даже заряжать гранатомёт становилось большой проблемой. Так как новый гранатомёт должен был работать без чистки не менее 35 выстрелов, было принято решение добавить гранате одну специфическую деталь. Появился тонкий поясок, который опоясывал гранату в передней части её корпуса. Данный поясок счищал нагар, собирающийся во время предыдущего выстрела. Именно появление лишнего элемента и прибавило калибру СПГ-9 лишние 3 мм.

Описание конструкции

СПГ-9 – это гладкоствольное, безоткатное, газодинамическое оружие. После выстрела часть пороховых газов выбрасывается через сопло, расположенное в казенной части гранатомета, что значительно уменьшает отдачу. В состав выстрела гранатомета входит граната (кумулятивная или осколочно-фугасная) и небольшой стартовый пороховой заряд, с помощью которого она покидает канал ствола и получает начальное ускорение. Через несколько десятков метров полета начинает работать собственный двигатель гранаты, который разгоняет ее до оптимальной скорости. Граната имеет калиберную боевую часть и шестилопастный стабилизатор, а также два трассера.

Стартовый заряд выстрела – это металлическое зарядное устройство (в виде перфорированной трубки), навеска нитроглицеринового пороха, воспламенительный заряд с электровоспламенителем и узел форсирования. Заряд легко и быстро крепится к гранате.

СПГ-9 состоит из ствола с затвором, треноги (у десантного варианта она имеет колесный ход), прицельных приспособлений и механизма для производства выстрела.

Ствол оружия – это гладкостенная труба калибра 73 мм с расширительной каморой и казенной частью. На стволе находится затвор с механизмом отпирания и запирания. Кроме того, на стволе СПГ-9 размещается рукоять для переноски гранатомета, мушка с основанием, кронштейн для крепления прицельных приспособлений, планка с механическим прицелом, специальный щиток, который защищает оператора оружия от ожогов, выбрасывающий механизм, электростреляющий механизм и токопроводящий провод. Затвор с соплом открывается поворотом в левую сторону.

С помощью двух цапф (передней и задней) ствол крепится на треножном станке. Станок СПГ-9 имеет механизмы горизонтальной и вертикальной наводки, благодаря регулировке положения ног высота линии огня изменяется от 390 до 700 мм.

При стрельбе прямой наводкой применяется оптический прицел ПГО-9, его кратность — 4,2.

СПГ-9 предназначен для поражения танков противника, его самоходных артиллерийских установок, другой бронетехники, а также живой силы, находящейся открыто или в укрытиях. В состав расчета гранатомета входит четыре человека: подносчик, заряжающий, наводчик и командир орудия.

В походном положении СПГ-9 разбирают на станок, ствол и прицельные приспособления. Вес гранатомета составляет почти 50 кг (49,5), поэтому в собранном состоянии его можно перемещать только на небольшие дистанции силами всех членов расчета.

После нажатия гашетки электрический импульс через воспламенитель поджигает стартовый заряд, который и выбрасывает гранату из ствола и придает начальную скорость. При этом хвостовая часть выстрела отделяется от гранаты и остается в казеннике.

Граната благодаря продавливанию пороховых газов через наклонные отверстия приобретает вращательное движение, что стабилизирует ее полет, а через несколько метров после вылета из ствола раскрываются ее стабилизаторы. На дистанции 15-20 метров от среза ствола включается маршевый двигатель боеприпаса, и его скорость возрастает до максимальной.

Для произведения повторного выстрела необходимо просто открыть затвор и дослать новый боеприпас. Элементы предыдущего выстрела извлекаются из казенной части гранатомета автоматически. СПГ-9 имеет значительную скорострельность, она достигает шести выстрелов в минуту и значительно превосходит противотанковые ракетные комплексы первого и второго поколения. Дело в том, что наводчику не нужно наводить гранату и ожидать пока она поразит свою цель. Следует добавить, что стрельба из СПГ-9 не слишком сложна и не требует длительной подготовки.

Высокая скорость полета гранаты позволяет делать минимальные поправки при стрельбе, а то и вовсе обходится без них.

Как происходит размещение и подготовка к выстрелу

Для того чтобы привести гранатомёт СПГ-9 в боевое положение, нужно разместить его на специальной треноге, которая имеется в комплекте. За счёт треноги можно наводить гранатомёт на цели. Когда появилась специальная модификация СПГ-9, предназначенная для десантников, тренога получила колёса.

Для транспортировки гранатомёта его нужно разобрать на части, после чего гранатомёт с лёгкостью перемещается собственными силами расчёта. По инструкции в собранном виде гранатомёт можно перемещать только на незначительные расстояния. Чаще всего подобные перемещения происходят в пределах окопа или для смены позиции на определённом участке.

Различные модификации СПГ-9

На основе базовой модификации СПГ-9 было создано несколько модификаций гранатомётов, которые отличаются различными дополнениями и дополнительными или модифицированными устройствами:

  • СПГ-9Д. Данная модификация создавалась специально для использования в десантных подразделениях. Так как десант должен действовать стремительно, тренога оснащалась колёсами;
  • СПГ-9Н. Эта модификации практически нечем не отличалась от базовой модели. Литера «Н» в названии говорит о том, что вместо оптического прицела гранатомёт оснащался ночным прицелом ПГН-9;
  • СПГ-9ДН является десантной модификацией гранатомёта, оснащённой ночным прицелом;
  • СПГ-9м – это модернизированная версия гранатомёта СПГ-9. Имеет прицельное приспособление новой модели ПГОК-9. Появилась передняя телескопическая нога у станка;
  • СПГ-9МД – десантная версия обновленной модели;
  • СПГ-9МН – версия с ночным прицелом;
  • СПГ-9ДМН – десантная ночная обновленная версия.

История появления СПГ-9

Уже во второй половине 1950-х годов командному составу армии СССР стало ясно, что все модели противотанкового оружия пехоты давно не соответствуют духу времени. Кроме того, что они не могут пробить толстый слой брони современных танков, они ещё и слишком массивные для использования их десантниками. Так как десантные подразделения в те годы усиленно развивались, остро встал вопрос о необходимости разработки новых моделей противотанковых средств.

Согласно техническому заданию, которое было составлено военными специалистами, новое оружие должно было отвечать следующим требованиям:

  • Быть простым в устройстве;
  • Конструкция оружия должна быть такой надёжной, что могла бы обеспечивать стрельбу на протяжении 5 суток без чистки. Согласно статистике, за пять дней боёв из противотанкового гранатомёта в среднем должно было быть выпущено около 35 снарядов;
  • Мощности выстрела должно было хватать для пробития как минимум 30-сантиметрового слоя брони.

Разработка нового оружия была поручена Государственному Союзному Конструкторскому Бюро №47 (ГСКБ-47), которое в настоящее время называется ФГУП «Базальт». Проект, который был назван «Копьё» разрабатывался в течение длительного времени. Главной проблемой, с которой столкнулись инженеры-конструкторы, были сложности с весом готового оружия. При всех стараниях, никак не удавалось создать оружие требуемой мощности, при этом «втиснув» его в обозначенные техническим задание весовые рамки.

Разработка проекта «Копьё» была завершена в 1962 году. В это время конструкторы смогли представить прототип нового гранатомёта на испытания. Прототип оружия, вес которого оказался около 50 кг, на первом испытании справился со всеми поставленными задачами. Заказчик был вынужден согласиться с новым весом гранатомёта, так как конструкторы уверяли, что снизив вес, понизят и мощность нового гранатомёта.

Выбор цели

85. Огнем из гранатомета кумулятивными гранатами поражаются бронированные цели: танки, самоходно-артиллерийские установки, ПТУР на бронетранспортерах и т. п. Осколочными гранатами поражаются живая сила и огневые средства противника, расположенные открыто или в укрытиях легкого типа.

В отдельных случаях при отсутствии бронированных целей кумулятивными гранатами могут поражаться живая сила и огневые средства противника, находящиеся в деревоземляных, кирпичных и железобетонных сооружениях.

Цели на поле боя могут быть неподвижные (появляющиеся) и движущиеся.

86. Цель выбирается и указывается расчету в бою, как правило, командиром гранатомета. Поэтому расчет должен внимательно слушать и точно выполнять все команды.

Из нескольких одновременно обнаруженных целей нужно выбирать наиболее важную, угрожающую подразделению, с которым взаимодействует расчет. При появлении одинаковых по значению целей выбирать наиболее близкую.

СПГ-9 Копье (SPG-9 Kopye)


Станковый гранатомет СПГ-9 Копье (SPG-9 Kopye)

СПГ-9 Копье (SPG-9 Kopye), индекс ГРАУ 6Г6 — советский Станоквый Противотанковый Гранатомет, созданный в ЦКИБ СОО г. Тула под руководством В. Силина.

Боеприпасыкумулятивная граната ПГ-9В, ПГ-9ВС калибра 73 мм, длиной 670 мм


СПГ-9 Копье (SPG-9 Kopye)

Тактико-технические характеристики СПГ-9 Копье (SPG-9 Kopye)

Длина общая 2100 мм Ширина 1055 мм Высота 820 мм Длина ствола 850 мм Масса — ствола с прицелом 47,6 кг — треножного станка 12 кг — колесного станка 15,9 кг Максимальная дальность стрельбы 1300 м Начальная скорость полета гранаты 435 м/с Пробивная сила: — броня 300мм — ПГ9В — 400мм — ПГ9ВС Темп стрельбы 6 выстр/мин Расчет 4 чел

Гранатомет CПГ-9 Копье (SPG-9 Kopye) принят на вооружение Красной армии в 1963 году. Его появление обусловило стремление повысить дальность эффективного огня противотанковых средств мотострелковых подразделений. Этот надежный и простой в обслуживании гранатомет находился на вооружении и Российской армии после развала СССР.

Граната ПГ-9С

Начальная скорость гранаты при вылете составляет 435 м/с. Затем реактивный двигатель разгоняет ее до 700 м/с. Высокая скорость обеспечивает лучшую настильность траектории, сокращает время полета гранаты, что позволяет уменьшить величины поправок на боковой ветер и движение цели.

Расчет гранатомета CПГ-9 Копье (SPG-9 Kopye) состоит из четырех человек: командира, наводчика, заряжающего и подносчика. Огонь по танкам наиболее эффективен в пределах дальности прямого выстрела — 800 м. На этой дальности высота траектории полета гранаты не превышает 2 м, т.е. высоты танка. Наличие оптического прицела ПГО-9 с 4,2-кратным увеличением обеспечивает высокую точность наведения гранатомета CПГ-9 Копье (SPG-9 Kopye).

Для повышения огневых возможностей мотострелковых подразделений в борьбе с живой силой противника несколько позже к гранатомету CПГ-9 Копье (SPG-9 Kopye) был разработан выстрел с осколочной гранатой ОГ-9В.

• гранатомет СПГ-9 (SPG-9) – базовая модель оружия с треножным станком и оптическим прицелом ПГО-9; • гранатомет СПГ-9Д (SPG-9D) – десантный вариант оружия базовой модификации с колесным станком массой 15,9 кг; • гранатомет СПГ-9Н (SPG-9N) – базовая модель оружия укомплектованная ночным прицелом 1ПН52; • гранатомет СПГ-9М(Н) (SPG-9M(N)) – модернизированный вариант базовой модели оружия имеющий: прицел ПГОК-9, складные рукоятки переноски, телескопическую (раздвижную) переднюю ногу станка-треножника; • гранатомет СПГ-9МД(Н) (SPG-9MD(N)) – десантный вариант оружия СПГ-9М с колесным станком. Общий вес – 64,5 кг.

Операторы[править]

Выберите страну или прокрутите колесико мыши

  • Азербайджан
  • Армения — локально производится.
  • Беларусь
  • Венгрия
  • Вьетнам
  • Гренада — 8 ед. на вооружении Народно-революционной армии.
  • Грузия
  • Египет — локально производится.
  • Ирак
  • Иран — локально производится под обозначением AMIG SPG-9 .
  • Киргизия — на вооружении, по состоянию на 2021 год.
  • КНДР — локально производится.
  • Куба — на вооружении.
  • Ливия
  • Мали
  • Молдова — на вооружении, по состоянию на 2021 год.
  • Монголия
  • Непал
  • Пакистан — локально производится.
  • Польша
  • Россия — на вооружении, по состоянию на 2021 год.
  • Румыния — локально производится под обозначением RomArm AG-9 .
  • Сирия Свободная сирийская армия

Судан

  • SPLM-IO и SPLM-N

Украина — на вооружении.
ЦАР
Южный Судан — на вооружении, по состоянию на 2021 год.

Непризнанные страны и вооружённые формирования:

  • Нагорно-Карабахская Республика
  • Иракский Курдистан
  • Исламское государство — использует СПГ-9 в боевых действиях на территории Сирии.
  • ДНР/ЛНР — применялись против украинской армии на юго-востоке страны.
  • Рабочая партия Курдистана — использует СПГ-9 против турецкой армии на территории Турции.
  • Господня армия сопротивления
  • , PLA и ZLA
  • FMLN
  • ООП
  • Талибан

Бывшие

  • СССР
  • Афганистан — в августе 2002 года Болгария безвозмездно передала афганской армии 12 гранатомётов СПГ-9.
  • Болгария — в 1966 году начался выпуск СПГ-9 (SPG-9 ), в дальнейшем разработана модификацияSPG-9DNM . Локально производится под обозначениемArsenal ATGL-H .

Назначение запасных деталей, инструмента и принадлежности (ЗИП)

Аек-971. штурмовые винтовки. автомат аек-971

30. К каждому гранатомету положены:

запасные детали

— два контакта контактного устройства;

инструмент

— молоток, напильник, кернер, выколотка, гаечный ключ, отвертка;

принадлежность

— банник с чехлом для чистки и смазки канала ствола, щетка с чехлом для чистки и смазки расширительной каморы, ершик, чехлы на дульную и казенную части ствола, диоптр — пробник для выверки прицельных приспособлений и проверки исправности электроцепи гранатомета.

Для переноски расчетом выстрелов имеются две сумки, в каждой из которых размещаются три гранаты и три пенала с пороховыми зарядами (рис. 34).

Для переноски сумки в руках имеется ручка, а для переноски сумки за спиной — два плечевых ремня с плечевыми подушками. Карабины плечевых ремней пристегиваются к полукольцам, прикрепленным к нижней части сумки.

Для расчета гранатомета положены артиллерийские шлемы, надеваемые во время стрельбы, а для заряжающего, кроме того,— рукавицы для защиты рук от ожогов в случае извлечения из ствола диафрагмы с трубкой при неполной экстракции.

Рис. 34. Сумка для переноски выстрелов:

а — вид в закрытом положении; б — вид в открытом положении; 1 — плечевой ремень; 2 — ручка; 3 — плечевая подушка;

4 — кумулятивная (осколочная) граната; 5 — пенал с пороховым зарядом

Индивидуальный комплект ЗИП к гранатомету укладывается в сумку, которая вместе с банником и щеткой хранится в ящике гранатомета.

Кроме указанного, на каждые шесть гранатометов придается групповой комплект ЗИП, предназначенный для полной разборки гранатометов, проведения технических обслуживаний, среднего ремонта и пополнения индивидуального комплекта ЗИП.

Конструкция устройства

Новый гранатомет СПГ-9 был выполнен по схеме, обеспечивающей минимальный откат, то есть часть пороховых газов выходила через сопло в казенной части. Это позволило минимизировать отдачу, что повышало удобство, пока велась стрельба из гранатомета.

На середине трубы расположены органы управления, прицельные приспособления, электрический спуск. Спереди предусмотрена ручка для переноски усилиями расчета. Для устойчивости при ведении боя используется станок-тренога. На нем находятся приспособления для наводки по горизонтали/вертикали. Предусмотрена возможность значительно поднять орудие, например, чтобы компенсировать неровности рельефа или вести огонь из укрытия. Регулировка допускала установку в пределах 390-700 мм.

Применение в бою

БМП-1 — подвижный лёгкий танк, вооружённый двумя видами противотанкового оружия. Благодаря скорости можно хорошо маневрировать на поле боя и применять разные творческие тактики. Но стоит опасаться носителей крупнокалиберных пулемётов и пушек. ПТУР хорошо подходит для стрельбы с очень дальних дистанций, пушку следует лучше задействовать со средних-ближних дистанций из за не самой хорошей баллистики снаряда. Надо помнить что боекомплект из 4 ПТУР мал (и может нуждаться в пополнении). БМП-1 может удивлять врагов, форсируя реки и появляясь в тылу врага. Имеется термодымовая аппаратура для защиты.

В прокачиваемой модификации БМП-1П машина приобретает уже более мощный ПТУР Конкурс с 600 мм пробития и полуавтоматическим наведением, а также дымовые гранаты. Но автомат заряжания пушки у БМП-1П отсутствует.

Достоинства и недостатки

Хороший подвижный лёгкий танк с богатым набором вооружения, не имеющий почти никакой защиты от атак с воздуха.

Достоинства:

  • 2 вида противотанкового вооружения (73-мм пушка, ПТУР Малютка)
  • Прокачиваемая модификация: БМП-1П (ПТУР Конкурс, дымовые гранаты)
  • Хорошая подвижность
  • Довольно высокий угол подьёма орудия +30
  • Термодымовая аппаратура
  • Хорошая скорострельность пушки с автоматом заряжания (6 секунд)
  • Возможность плавать
  • Слабая живучесть из-за малого количества членов экипажа (3 человека), тонкой брони, разрушения корпуса
  • Угол склонения пушки: -5
  • В прокачиваемой модификации БМП-1П автомат заряжания пушки отсутствует
  • отсутствие зенитного вооружения

Станковый противотанковый гранатомет СПГ-9 «Копье» (СССР)


Станковый противотанковый гранатомет СПГ-9 «Копье»

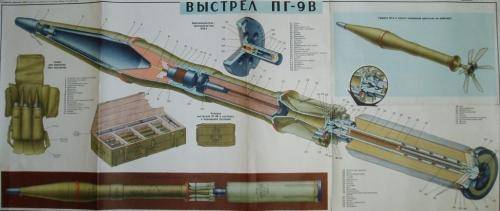

бронебойный кумулятивный выстрел ПГ-9В с гранатой ПГ-9 к гранатомету СПГ-9


стрельба из гранатомета СПГ-9, наши дни. Ближний Восток Станковый противотанковый гранатомет СПГ-9 «Копье» (индекс ГРАУ 6Г6) разрабатывался на замену безоткатному противотанковому орудию Б-10 по теме «Копье», в период с 1959 по 1962 годы в ГСКБ-47 (ныне ГНПП «Базальт»). С 1962 года состоял на вооружении Советской Армии, поставлялся на экспорт во многие страны мира. В настоящее время в Российской армии с вооружения снят и не производится, так как ему на смену были приняты гораздо более эффективные противотанковые управляемые ракеты (ПТУР). Однако СПГ-9 до сих пор пользуется значительной популярностью в мире в качестве средства борьбы с легкой бронетехникой, полевыми укреплениями, для поражения целей в городской застройке, чему помогает наличие в боекомплекте не только бронебойных кумулятивных выстрелов, но и осколочно-фугасных. В настоящее время клон СПГ-9М производится в Болгарии на предприятии «Арсенал» под обозначением 73 mm ARSENAL Heavy Anti-Tank Grenade Launcher (ATGL-H). СПГ-9М и его болгарские копии активно применяется в текущих операциях на Ближнем Востоке, в частности в Сирии.

Станковый противотанковый гранатомет СПГ-9 «Копье» представляет собой легкое безоткатное гладкоствольное орудие калибра 73мм, заряжаемое с казенной части. Для стрельбы используются два основных типа боеприпасов — ПГ-9В с кумулятивной бронебойной боевой частью и ОГ-9В с осколочно-фугасной боевой частью. Гранаты имеют калиберные боевое части, трубчатые хвостовики уменьшенного диаметра и установленное на хвостовике оперение с раскладными (ПГ-9) или фиксированными (ОГ-9) стабилизаторами. Оба типа выстрелов имеют вышибной заряд, закрепляемый на задней части гранаты. Бронебойная граната дополнительно имеет реактивный твердотопливный маршевый двигатель, разгоняющий ее с 435 м/с до 700 м/с, что обеспечивает большую дальность эффективной стрельбы по танкам и высокую точность. Бронепробиваемость составляет до 300 мм гомогенной стальной брони. Осколочно-фугасная граната не имеет маршевого РДТТ, ее дульная скорость около 315 м/с. Прицельная дальность стрельбы прямой наводкой бронебойной гранатой достигает 1300 метров, осколочной гранатой непрямой наводкой — до 4500 метров. В Болгарии в настоящее время также выпускается термобарический выстрел RTB-9MA, совместимый со всеми вариантами СПГ-9.

Для стрельбы СПГ-9 штатно устанавливается на легкий станок-треногу, имеющий механизмы наведения. Варианты СПД-9Д и СПГ-9ДМ, созданные для вооружения ВДВ, дополнительно комплектовались съемным колесным ходом с двумя колесами. Для прицеливания используется оптический прицел ПГОК-9, также возможна установка ночных прицелов. Штатный расчет СПГ-9 — четыре человека: командир, наводчик, заряжающий и подносчик. При стрельбе из гранатомета из-за выброса пороховых газов назад образуется опасная зона длиной до 30 метров и раствором в 90 градусов

Основные характеристики: Калибр: 73 мм Длина: 2110 мм Вес: 50,5 кг (со станком, без колес) Эффективная дальность стрельбы: 1300 метров (прямой наводкой), 4500 метров (навесным огнем) Бронепробиваемость: до 300 мм
