САУ 2С7 «Пион» – «цветок» особой мощности

«Качественно новое состояние»

По информации «Уралтрансмаша», ОКР по «Малке» затронули прежде всего оборудование машины. На гаубице установлены новые агрегаты энергообеспечения, коробка передач, аппаратура внутренней связи, радиостанция, аппаратура приёма и обработки данных, комплекс противоатомной защиты и приборы наблюдения.

Как отмечает разработчик, модернизация САО направлена на выполнение программы импортозамещения. В частности, перед «Уралтрансмашем» поставлена задача заменить системы наведения и комплекс защиты машины. Семизоров рассказал, что часть агрегатов, например коробка передач, производилась на Украине.

Применение самоходных артустановок «Малка» на учениях в Кузбассе

В комментарии RT военный эксперт Алексей Хлопотов сообщил, что советская 203-мм пушка создавалась в кооперации с участием десятков оборонных предприятий, располагавшихся в разных республиках СССР, в том числе на Украине.

«Импортозамещение охватывает всю современную оборонную индустрию. Естественно, если армия активно эксплуатирует какую-либо технику, ей необходимы комплектующие  российского производства. Насколько я понимаю, в случае с «Малкой» зависимость от зарубежных государств не была критичной и задача замещения была успешно решена», — рассуждает Хлопотов.

Также по теме

«Превзойдёт западные образцы»: какими возможностями обладает новейшая артиллерийская установка «Коалиция»

В России продолжаются испытания новейшей самоходной артиллерийской установки «Коалиция-СВ». Об этом сообщил в годовом отчёте её…

Как рассказал аналитик, на «Малке» установлена современная электронная начинка. Она позволяет отечественной САО оперативно развёртываться на местности и менять дислокацию после выстрела. Например, промышленники заменили в артиллерийском комплексе систему наведения, повысив точность стрельбы.

Также опрошенные RT эксперты связывают разработку «Малки» и общее усиление артиллерии большой мощности с процессом внедрения разведывательно-ударных (огневых) комплексов (РУК). Военные рассчитывают сократить цикл «разведка — поражение» в 1,5—2 раза.

«Продолжается работа по переходу ракетных войск и артиллерии в качественно новое состояние — разведывательно-огневую систему, которая включает в себя силы и средства огневого поражения, оперативного, боевого и технического обеспечения, объединённую единым автоматизированным управлением и обеспечивающую вскрытие и надёжное поражение группировок войск и объектов противника», — сообщается на сайте Минобороны РФ 16 декабря.

19 ноября в интервью «Красной звезде» начальник ракетных войск и артиллерии ВС РФ генерал-лейтенант Михаил Матвеевский заявил, что РУК, помимо орудий, состоит из разнообразных разведывательных средств — главным образом радиолокационных станций (РЛС) и беспилотников. Симбиоз разведывательных и ударных систем обеспечивает «поражение объектов противника в режиме реального времени», подчеркнул Матвеевский.

Развивая тему разведывательно-ударных комплексов, Сергей Суворов добавил, что сейчас войска оснащаются наземными робототехническими комплексами и получают данные со спутников. Также целеуказание артиллерийских расчётов обеспечивают специально подготовленные военнослужащие. Все элементы РУК объединены в общий механизм благодаря средствам связи и автоматизированным системам управления, пояснил Суворов.

  • Модернизированный «Пион» на полигоне
  • РИА Новости

«Концепция применения разведывательно-ударных комплексов появилась в 1980-е годы. Её суть заключается в объединении потенциала разведки и ударной мощи артиллерии. На театре военных действий (ТВД) события развиваются стремительно, побеждает тот, кто раньше обнаружил цель и, соответственно, отработал по ней. Всё это должно происходить буквально в режиме реального времени», — сказал Суворов.

Кроме того, эксперт обратил внимание на то, что использование разведывательно-огневых комплексов упрощает ведение контрбатарейной борьбы на современном ТВД. По его словам, РЛС, которыми оснащены российские артиллерийские части, обеспечивают обнаружение вражеских средств поражения по траектории полёта запущенных снарядов.

Вооружение

Ассортимент боекомплекта «Пиона» весьма разнообразен: 203-мм снаряды ЗВОФ42 и ЗВОФ43, осколочные 30Ф43, активно-реактивные осколочно-фугасные ЗОФ44, ЗВОФ15 и ЗВОФ16 с осколочными зарядами с поражающими элементами 3-0-14. Боевая техника «Пион» оборудована механическим прицелом типа Д-726, коллиматором К-1, панорамой ПГ-1М. Кроме того, предусмотрено дополнительное прицельное устройство типа ОП-4М, используемое при ведении огня прямой наводкой. Для защиты САУ и людей установка укомплектована и личным оружием экипажа: сюда входит и стрелковое вооружение (четыре автомата и сигнальный пистолет), и ручные противотанковые гранатометы РПГ-7, ПЗРК «Стрела-2», а также гранаты Ф-1.

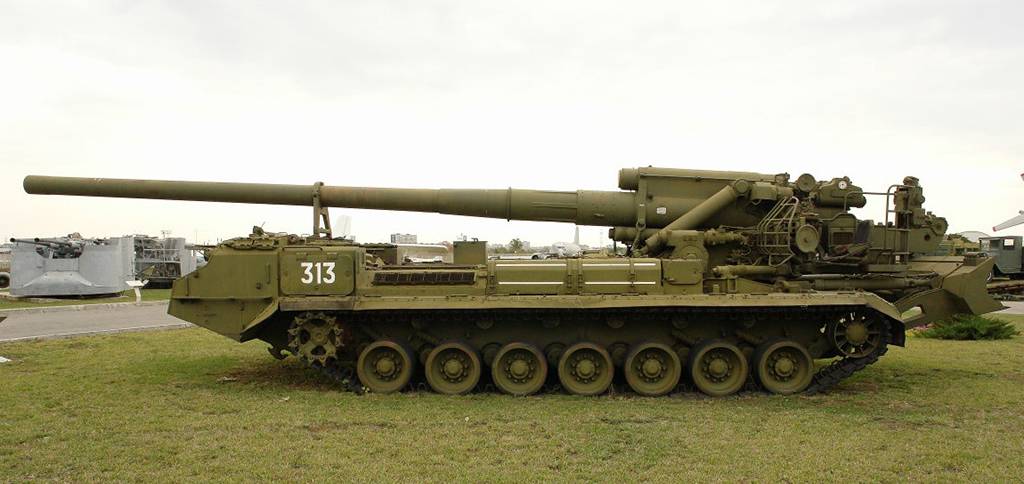

Конструкция установки

Схема конструкции САУ «Пион»

Конструкция САУ «Пион» спроектирована по безбашенной схеме. Установка состоит из механизированного орудия в задней части машины и основного корпуса. Последний состоит из четырех отделений, в которых размещается экипаж во время марша.

Отделение управления находится спереди, в нем размещается командир, механик-водитель и еще один боец. Далее следует моторный отсек с двигателем, за ним отделение расчета с боекомплектом и местами на четырех человек, включая наводчика. В задней части расположено орудие и сошник.

Еще в процессе разработки предлагались различные варианты шасси на базе тягача МТ-Т и танка Т-10. Однако имевшиеся образцы не подошли для артиллерийской стрельбы, вследствие чего была разработана собственная установка. Ключевое условие ее конструкции — максимальная унификация с узлами и комплектующими, имевшихся на вооружении танков.

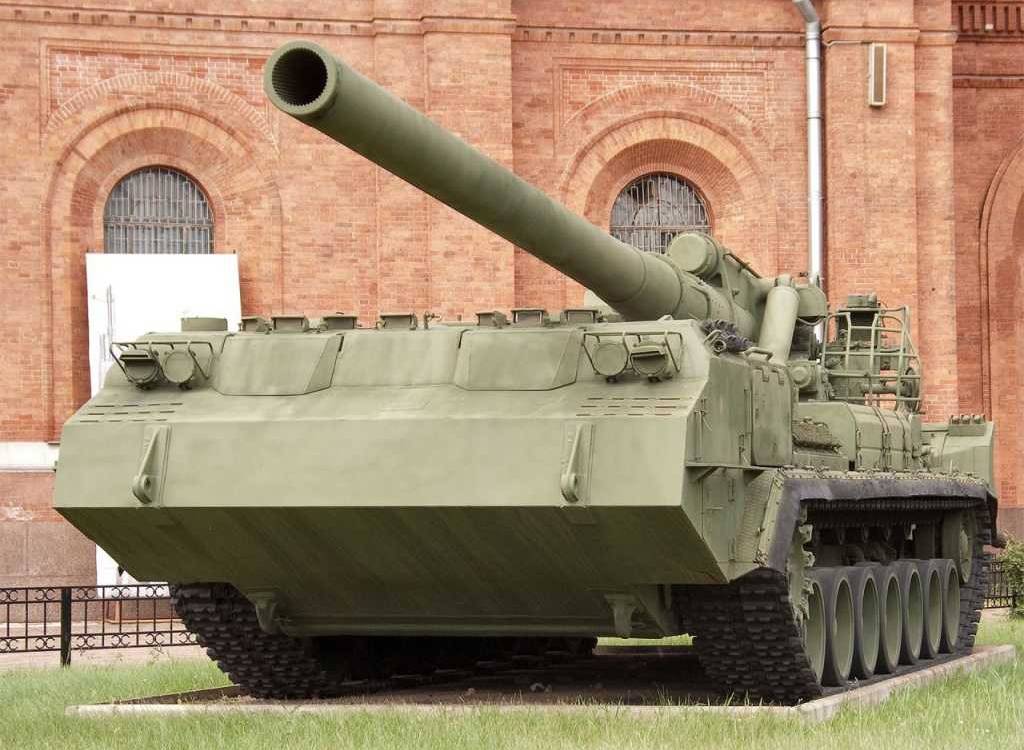

Броневой корпус

Корпус САУ «Пион» выполнен из внешней и внутренней брони толщиной в 13 мм и 8 мм соответственно. Благодаря такой защите, расчет внутри машины защищен от пуль и мелких осколков. Также учтена вероятность применения оружия массового поражения — корпус снижает действие проникающей радиации в три раза.

Вооружение самоходного миномета

Ведение огня из установки «Пион»

Вооружение артиллерийской установки имеет следующие особенности:

  • пушка калибром 203 мм имеет скорострельность 1,5 выстрела в минуту, у модифицированной версии — 2,5;
  • ствол орудия разборный, представляет собой свободную трубу, соединенную с казенной частью, в которой расположен поршневой затвор;
  • вместе с противооткатными устройствами ствол находится в люльке качающейся части, закрепленной на верхнем станке;
  • противооткатные устройства включают гидравлический тормоз и два симметрично расположенных пневматических накатника;
  • наведение обеспечивается как гидравлическими приводами от станции управления САУ, так и механизмами на ручном приводе;
  • для ускорения перезарядки предусмотрен механизм, подающий боеприпасы на уровень заряжания, и обеспечивающий их досылку в камору орудия;
  • имеется откидная экскаваторная плита, зарываемая в грунт и обеспечивающая устойчивость при стрельбе.

Длина отката при стрельбе составляет 1400 мм. Подъемно-поворотный механизм обеспечивает секторный обстрел в диапазоне 0-60 градусов по вертикали и от -15 до +15 градусов по горизонтали. Собственный перевозимый комплект — 4 боеприпаса, у 2С7М — 8. В транспортной машине перевозится до 40 боеприпасов. Помимо пушки, имеется пулемет калибром 12,7 мм с боезапасом в 300 патронов.

Двигатель и трансмиссия

Двигатель САУ «Пион» В-46-1 V-образной формы, двенадцатицилиндровый четырехтактный, работает на дизельном топливе. Охлаждение жидкостное, мощность до 780 л. с. Разрабатывался на базе силовых установок Т-72 В-46, отличительная особенность — измененное положение вала отбора мощности.

В модернизированной артиллерийской установке двигатель был заменен на многотопливный В-84Б с мощностью 840 л. с. Он имеет механическую трансмиссию с семью передними и одной задней передачей, гидравлическое управление и планетарный механизм поворота.

Средства наблюдения и связи

Наблюдение за местностью обеспечивается семью призменными перископическими приборами ТНПО-160. Еще два таких установлено в крышках люков отделения расчета. При необходимости часть из них заменяется на приборы ночного видения ТВНЕ-4Б.

Наведение орудия обеспечивается панорамным прицелом ПГ-1М, позволяющим вести артиллерийский огонь с закрытых позиций. Для стрельбы по наблюдаемым позициям, включая прямую наводку, используется ОП4М-99А.

Ходовая часть гаубицы

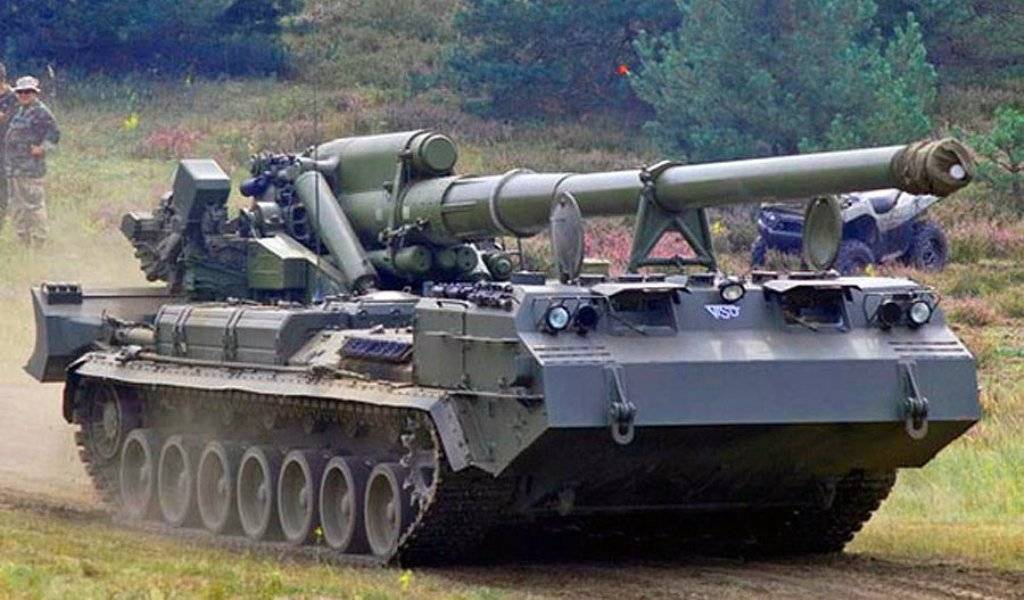

Ходовая часть САУ 2С7 «Пион» сконструирована на базе танка Т-80. Состоит из семи пар сдвоенных обрезиненных опорных катков, а также шести пар одинарных поддерживающих. Направляющие колеса находятся в задней части машины, ведущие — в передней. Подвеска индивидуальная торсионная, имеет гидравлические амортизаторы.

В боевом положении направляющие колеса опускаются на грунт, что обеспечивает лучшую устойчивость при стрельбе. Регулирование осуществляется двумя гидроцилиндрами, расположенными по осям.

Специальное оборудование

К специальному оборудованию САУ Пион относятся:

  • сошник в задней части, обеспечивающий устойчивость при стрельбе;
  • дизельный генератор 9Р4-6У2 мощностью 24 л. с.

Регулировка сошника обеспечивается двумя гидравлическими домкратами. Дизельный генератор предназначен для работы с гидравликой машины, когда она находится на стоянке.

История создания

В таблице перечислены все важные события в истории САУ Пион (самоходная артиллерийская установка):

1967 годПринятие постановления Совета министров СССР о создании новой самоходной пушки. По заданию новое орудие должно было с легкостью разрушать бетонные, железобетонные и земляные укрепления, уничтожать дальнобойную артиллерию, установки тактических ракет и другие средства доставки ядерных зарядов. Дальность стрельбы САУ Пион должна была составлять не менее 25 000 м
8 июля 1970 годаОфициальное утверждение начала работ по новой 203-мм САУ особой мощности постановлением ЦК КПСС и Совета министров СССР № 427-161. Головным разработчиком 2С7 был назначен Кировский завод, пушка 2А44 проектировалась в ОКБ-3 волгоградского завода «Баррикады»
1973 годУтверждены тактико-технические характеристики САУ Пион. Согласно заданию, самоходная пушка 2С7 должна была обеспечивать безрикошетную дальность стрельбы Пиона от 8,5 до 35 км осколочно-фугасным снарядом массой 110 кг, при этом должна была обеспечиваться возможность стрельбы ядерным выстрелом 3ВБ2, предназначенным для 203-мм гаубицы Б-4М. Скорость движения по шоссе должна была быть не менее 50 км/ч
1973-1974 годыДва опытных образца САУ 2С7 были изготовлены и направлены на испытания. Первый образец проходил ходовые испытания на полигоне Струги Красные. Второй образец проходил испытания стрельбой, однако выполнить требования по дальности стрельбы не смог. Проблема была решена подбором оптимального состава порохового заряда и типа выстрела
1975 годВоенная техника Пион была принята на вооружение Советской армии
1976 годСамоходная артиллерийская установка стала выпускаться серийно и поступать в артиллерийские бригады особой мощности
1977 годВо Всесоюзном научно-исследовательском институте технической физики для САУ 2С7 были разработаны и поступили на вооружение ядерные боеприпасы
1979 год

На базе пушки 2А44 был разработан проект корабельной артиллерийской установки под шифром «Пион-М». Теоретическая масса артиллерийской установки без боекомплекта составила 65—70 тонн. Боекомплект должен был составлять 75 выстрелов, а скорострельность до 1,5 выстрелов в минуту. Артиллерийскую установку «Пион-М» предполагалось устанавливать на корабли проекта 956 типа «Современный». Однако, из-за принципиального несогласия руководства ВМФ с использованием крупного калибра, дальше проекта работы по артиллерийской установке «Пион-М» не продвинулись

203,2-мм пушка 2А44 САУ Пион

1980-е годыПроведение модернизации САУ 2С7. Поэтому была открыта опытно-конструкторская работа под шифром «САУ Малка» (индекс ГРАУ — 2С7М). Прежде всего ставился вопрос о замене силовой установки, так как двигатель В-46-1 не обладал достаточной мощностью и надёжностью работы. Для «Малки» был разработан двигатель В-84Б, отличавшийся от используемого в танке Т-72 особенностями компоновки двигателя в моторно-трансмиссионном отделении. Благодаря новому двигателю САУ могла заправляться не только дизельным топливом, но также керосином и бензином. В результате модернизации изменились все характеристики миномета Пион
Февраль 1985 годаСАУ с новой силовой установкой и модернизированной ходовой частью подверглась испытаниям. По результатам модернизации ресурс мотопробега САУ был увеличен до 8000—10 000 км. Для приёма и отображения информации с машины старшего офицера батареи места наводчика и командира были оборудованы цифровыми индикаторами с автоматическим приёмом данных, что позволило сократить время перевода машины из походного в боевое положение и обратно.

Благодаря изменённой конструкции укладок возимый боекомплект был увеличен до 8 выстрелов. Новый механизм заряжания позволил осуществлять заряжание орудия при любых углах вертикальной наводки. Таким образом скорострельность была увеличена в 1,6 раза (до 2,5 выстрелов в минуту), а режим огня — в 1,25 раза.

Для слежения за важными подсистемами в САУ была установлена аппаратура регламентного контроля, осуществлявшая непрерывный мониторинг узлов вооружения, двигателя, гидросистемы и энергоагрегатов

1986 годНачалось серийное производство САУ 2С7М
1990 годВ Советские войска была передана последняя партия из 66 машин 2С7М. На 1990 год стоимость одной самоходной артиллерийской установки 2С7 составляла 521 527 рублей. За 16 лет производства было выпущено более 500 единиц 2С7 различных модификаций

Обстрел САУ Пион

Основные тактико-технические характеристики

Орудие:

  • Калибр орудия — 203 мм;
  • Длина ствола — 55 калибров (более 11 метров);
  • Дальность стрельбы по баллистической траектории – 47 км;
  • Дальность выстрела прямой наводкой – 6-8 км;
  • Вес снаряда – 80-110 кг для различных модификаций;
  • Скорострельность – 1,5-2,5 выстр/мин (скорострельность режимная и максимальная);
  • Угол наведения – 0-60 градусов по вертикали и -15 +15 градусов по горизонтали;
  • Управление наведением — гидравлическое с питанием от отдельного двигателя;
  • Прицел — панорама орудийная (панорама Герца) + дополнительный прицел для прямой наводки;
  • Заряжание — ручное с помощью тележки для снаряда или с кузова грузовика (транспортная машина для боекомплекта);
  • Боекомплект шасси – 4-8 снарядов с пороховыми выстрелами и капсюльными трубками;
  • Боекомплект транспортной машины — 40 выстрелов.

Самоходное шасси:

  • Масса шасси — до 45 тонн;
  • Экипаж – 7 человек;
  • Класс брони — противопульная;
  • Мощность двигателя — 780-840 л.с. по модификации 2С7 и 2С7М (2С7М обновленный вариант, выпускавшийся с 1983-1986);
  • Трансмиссия — механическая, две коробки передач на 7 ступеней. Гидравлическое управление переключением;
  • Скорость по шоссе —50 км/ч (13.8 м/сек);
  • Запас хода по шоссе – 675 км;
  • Время перевода в боевое положение – 10-7 мин;
  • Преодолеваемый ров – 2500 мм;
  • Преодолеваемый брод — 1200 мм;
  • Преодолеваемый подъем/спуск – 25.

Данные ТТХ вполне подходят для стрельбы тактическими ядерными боеприпасами. Кодовое название ядерных зарядов на калибр 23 мм «Клещевина», «Саженец», «Перфоратор». Помимо ядерных снарядов возможна стрельба обычными осколочно-фугасными и кассетными зарядами. Также на данный калибр разработан химический боеприпас.

Последние новости

19:52

17:39

15:43
18.12.2019 г.

13:24

09:39
17.12.2019 г.

13:54
16.12.2019 г.

Самоходная гаубица 152-мм 2С5 «Гиацинт-С»

152-мм самоходная пушка 2С5 «Гиацинт» была разработана СКБ Пермского машиностроительного завода и Свердловским заводом транспортного машиностроения. С самого начала велась разработка пушки в самоходном варианте («Гиацинт-С») и буксируемом («Гиацинт-Б»). Оба варианта имели идентичные баллистику и боеприпасы, которые специально разрабатывались вновь. Взаимозаменяемых с «Гиацинтом» выстрелов в Советской Армии не было. В сентябре 1969 года были рассмотрены аванпроекты САУ «Гиацинт» в открытом, рубочном и башенном вариантах. Принят открытый вариант.

Главным конструктором шасси был назначен Г. С. Ефимов, над 152-мм пушкой 2А37 работал Ю. Н. Калачников, а 152-мм боеприпасов – А. А. Каллистов. В 1976 году машина начала поступать на вооружение артиллерийских бригад и дивизий, а в 1977 году “Гиацинты” запустили в серийное производство.

Корпус машины изготовлен методом сварки с броневых листов толщиной 30 мм, что обеспечивает противопульную и противоосколочную защиту.

В передней части корпуса справа расположено моторно-трансмиссионное отделение (МТО) с установленным V-образным 12-цилиндровым многотопливным двигателем жидкостного охлаждения В-59 мощностью 520 л.с. (382 кВт) в едином блоке с механической двухпоточной трансмиссией. Справа от МТО находится отделение управления с командирской башенкой за местом механика-водителя. В центральной части корпуса и в корме расположено боевое отделение. Боеукладка находится в корме в вертикальных механизированных укладках.

“Гиацинты” имеют гусеничное шасси, аналогичное шасси 2СЗ «Акация». 2С5 относится к типу открытых установок, поэтому орудие смонтировано на корме шасси без башни. Дополнительную устойчивость «Гиацинту» придает откидная опорная плита, поэтому вести огонь на ходу практически невозможно.

Машина имеет сравнительно небольшие размеры, поэтому ее легко транспортировать, в том числе и по воздуху. Бронированный корпус защищает экипаж от пуль и осколков. Самоходка имеет хорошую проходимость, маневренность, на ней легко сменить занимаемую позицию. Кроме того, посредством встроенного бульдозерного оборудования она способна быстро вырыть себе окоп. Для перехода из походного положения в боевое машине требуется всего около 4 мин.

Основным вооружением САУ 2С5 «Гиацинт-С» является 152,4-мм пушка 2А37, которая находится на самоходном шасси казенником в корме и стволом к носу на специальных упорах. За счет такого расположения удалось уменьшить транспортные габариты машины. Пушка снабжена многощелевым дульным тормозом, полуавтоматическим затвором, гидропневматическим аккумулятором, использующим энергию отката и цепным досылателем снаряда и гильзы в камору. Заряжание пушки раздельно-гильзовое.

Механизированная боеукладка и механизм заряжания обеспечивают автоматический цикл стрельбы, темп которого равняется 5 выстрелам в минуту. Подача выстрелов может осуществляться как с боеукладки, так и с грунта. Во время ведения огня наводчик находится вне корпуса САУ, в амбразуре слева от пушки, где расположены все прицельные приспособления. Во время стрельбы в корме откидывается опорная плита, которая передает энергию отката при выстреле на грунт, делая САУ очень устойчивой.

Тормоз отката пушки гидравлический, накатник – пневматический. Максимальная дальность стрельбы из пушки обычными снарядами составляет 28 400 м, активно-реактивными снарядами – 33 500 м. Масса осколочно-фугасного снаряда равняется 46 кг.

Дополнительным вооружением самоходки является установленный на командирской башенке 7,62-мм пулемет ПКТ.Самоходная гаубица 152-мм 2С5 «Гиацинт-С» состоит на вооружении во многих странах мира. В Украине насчитывается 24 единицы 2С5, а в сухопутных российских войсках — 950 единиц 2С5, также 48 единиц машины насчитывается в береговых войсках ВМФ РФ.

Боевое применение орудия

За время эксплуатации в Советской армии самоходные пушки «Пион» ни разу не применялись ни в одном вооружённом конфликте, однако интенсивно использовались в артиллерийских бригадах большой мощности ГСВГ.

После подписания Договора об обычных вооружённых силах в Европе все самоходные пушки «Пион» и «Малка» были выведены из состава Вооружённых сил Российской Федерации и передислоцированы в Восточный военный округ.

Единственным эпизодом боевого применения САУ 2С7 являлась война в Южной Осетии, где грузинской стороной конфликта использовалась батарея из шести САУ 2С7. При отступлении грузинские войска спрятали все шесть САУ 2С7 в районе Гори. Одна из 5 обнаруженных российскими войсками САУ 2С7 была захвачена в качестве трофея, остальные — уничтожены.

САУ Пион в боевых условиях

В ноябре 2014 года Украина в связи с вооружённым конфликтом начала расконсервацию и приведение в боевое состояние имеющихся у неё установок 2С7.

Примечания

  1. 12345678Трембач Е. И., Есин К. П., Рябец А. Ф., Беликов Б. Н. «Титан» на Волге. От артиллерии к космическим стартам / Под общей ред. В. А. Шурыгина. — Волгоград: Станица-2, 2000. — С. 59-61. — 1000 экз. — ISBN 5-93567-014-3
  2. 1234 Самоходная 203-мм пушка 2С7 «Пион» – worldweapon.ru/tank/pion.php
  3. А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 31
  4. 12А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 32
  5. А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 33
  6. А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 34
  7. 12 Самоходная гаубица 2C7 «Пион» – rkkawic.bestclan.ru/text/pion.html
  8. А. В. Карпенко, «Оружие России». Современные самоходные артиллерийские орудия, стр. 34—35
  9. 12 2C7 Пион | Российское Оружие, Военные Технологии, Анализ Вооруженных Сил России – warfare.ru/rus/?lang=rus&catid=240&linkid=1564
  10. The Military Balance 2010. — P. 294.
  11. The Military Balance 2010. — P. 176.
  12. В прошлом году Азербайджан купил у России девять самоходных артиллерийских установок 2С7 «Пион» – ru.apa.az/news.php?id=175482
  13. Беларусь поставила Азербайджану 5 штурмовиков СУ-25 и девять самоходных гаубиц 2С7 “Пион” – www.newsgeorgia.ru/caucasus/20100730/213362067.html
  14. http://www.armstrade.org/files/obrazec_glava4_2.pdf – www.armstrade.org/files/obrazec_glava4_2.pdf
  15. The Military Balance 2010. — P. 178.
  16. Милитаризация Южного Кавказа – noravank.am/ru/?page=analitics&nid=510 Фонд «Нораванк»
  17. 12 Танки Саакашвили перековали на экспонаты – www.odinews.ru/news_odin/20275/?PAGEN_2=2
  18. К итогам «понуждения к миру» – www.army-guide.com/rus/countrys.php?countryID=42
  19. http://www.peacekeeper.ru/ru/index.php?mid=7198 – www.peacekeeper.ru/ru/index.php?mid=7198
  20. Уходим как обещали Вывод российских войск идет строго по плану – www.rg.ru/2008/08/26/osetiya.html Российская газета
  21. После войны – army.lv/?s=2580&cs=0
  22. Фотография сгоревших орудийных стволов с грузинских 2С7 – balancer.ru/sites/i/0/i082.radikal.ru/1007/80/img/9466861823d3.jpg
  23. The Military Balance 2010. — P. 184.
  24. 12 The point Все о войне. Все для войны. Армия, военная техника, оружие, экипировка, боеприпасы – www.pointclub.ru/?page=10
  25. 2s7_MA_Toruń – picasaweb.google.com/artyleriasamobiezna/2s7_MA_Toru#
  26. 2S7Pion_Poznań – picasaweb.google.com/artyleriasamobiezna/2S7Pion_Pozna#
  27. 2С7 Пион | Российское Оружие, Военные Технологии, Анализ ВС РФ – warfare.ru/rus/?lang=rus&catid=240&linkid=1564&linkname=27-
  28. The Military Balance 2010. — P. 223.
  29. The Military Balance 2010. — P. 373.
  30. The Military Balance 2010. — P. 174.

САУ 2С7 Пион (2С7М Малка) – видео

https://youtube.com/watch?v=CZvtpvI98qk

https://youtube.com/watch?v=zQoCdtn1XiU

В 1975 г. новая САУ была принята на вооружение и уже со следующего года стала выпускаться серийно и поступать в артиллерийские бригады особой мощности. 2С7 «Пион» предназначена для подавления и ликвидации средств ядерного нападения (СЯН), артиллерии, минометов, техники, тылов, пунктов управления войсками, живой силы противника.

Ходовая часть самоходки представляет собой модернизированный вариант ходовой части танка Т-80. Она включает по 7 опорных катков на борт, ведущие колеса переднего расположения. Направляющие, расположенные сзади, устанавливаются перед открытием огня на землю, играя роль вспомогательных опор. С этой же целью у самоходки применяется сошник, по форме напоминающий бульдозерный отвал. Он закреплен на корме САУ и приводится в действие с помощью гидравлических приводов. Питание гидравлических и электрических систем осуществляется автономно посредством установки дополнительного дизеля-агрегата 9Р4-6У2. У машины индивидуальная торсионная подвеска.

Бронированный корпус «Пиона» необычной формы с вынесенной далеко вперед кабиной экипажа дополнительно служит в качестве противовеса тяжелой орудийной установке. За кабиной экипажа, в носовой части находится моторно-трансмиссионное отделение с 12-цилиндровым, V-образным, четырехтактным дизелем В-46-1 жидкостного охлаждения с наддувом. У самоходки механическая планетарная силовая передача с 8 скоростями (одна задняя) и одноступенчатые бортовые передачи с планетарными понижающими редукторами.

В качестве основного вооружения самоходки используется 203-мм пушка 2А44 массой 14,6 т, открыто установленная в кормовой части машины. Орудие создано по классической схеме с некоторыми нововведениями. Разборный ствол пушки состоит из свободной трубы, кожуха, казенника, муфты и втулки. Это конструктивное решение позволило существенно упростить замену нарезной части орудия, сделав возможным эту процедуру в полевых артиллерийских мастерских. Пушка оснащена также затвором двухтактного действия, стреляющим механизмом, цепным механизмом заряжания с гидроприводом.

Если подача выстрелов осуществляется с грунта, то расчет использует двухколесную тележку, на которой снаряды и заряды укладываются на съемные носилки. Это позволило увеличить скорострельность до 1,5 выстрелов в минуту. Боекомплект пушки состоит из 40 выстрелов раздельного заряжания со сгорающим картузом. Однако только 4 из них хранятся в кормовой части, представляя собой неприкосновенный запас. Остальные подвозятся посредством автомобильного транспорта и выкладываются на грунт. Ассортимент боекомплекта орудия довольно разнообразный: 203-мм выстрелы ЗВОФ43 и ЗВОФ42 с осколочно-фугасными снарядами 30Ф43; выстрелы ЗВОФЗ5 с активно-реактивными осколочно-фугасными снарядами ЗОФ44; выстрелы ЗВОФ15 и ЗВОФ16 с осколочными снарядами с готовыми поражающими элементами 3-О-14.

При наведении пушки используются электрогидравлические и механические приводы. «Пион» оборудован также механическим прицелом Д-726, панорамой ПГ-1М, коллиматором К-1 и прицелом ОП-4М, необходимым для стрельбы прямой наводкой. В качестве дополнительного вооружения используется ПЗРК 9К32 «Стрела-2» и ручной противотанковый гранатомет РПГ-7. Боевой расчет самоходки включает 13—14 человек, семеро из которых составляют экипаж и постоянно находятся в машине. В отделении управления размещены рабочие места механика-водителя, наводчика и командира, оставшиеся четверо представителей экипажа располагаются в отделении для экипажа в центре машины. Остальные члены расчета следуют за самоходкой в транспортнозаряжающей машине.

«Пион» способен принимать участие в боевых действиях с использованием ядерного оружия. У него имеется фильтровентиляционная установка, автоматическая противопожарная система, система герметизации обитаемых отделений, защищающая людей от действия химического, бактериологического и ядерного оружия. Кроме того, самоходка оснащена аппаратурой внутренней телефонной связи ТПУ Р-120, радиостанцией Р-123 или Р-123М, прибором ночного видения ТВН-3.

Простота и эффективность

Эксперты полагают, что «Сани», как и другие миномёты калибра 120 мм, по-прежнему широко востребованы на современном театре военных действий. Главным образом они используются для поражения позиций незаконных вооружённых формирований (НВФ) в труднодоступной горной местности.

Также по теме


«Обстрел с разных направлений»: на что способна модернизированная российская гаубица «Мста-СМ»

До конца 2020 года в российскую армию поставят более 35 модернизированных самоходных артиллерийских установок (САУ) «Мста-СМ». Об этом…

Как рассказал в комментарии RT кандидат военных наук Сергей Суворов, «Санями» чаще всего оснащаются мотострелковые батальоны. По его словам, данный комплекс отличается простотой в эксплуатации и представляет собой удобное и эффективное средство поражения.

«Модернизация «Саней» в основном касается качества материалов, улучшения прицелов, повышения манёвренности и совершенствования боеприпасов. Современные снаряды превосходят предшествующие аналоги по дальности, мощности, точности и кучности стрельбы. Кроме того, расширяется их номенклатура», — заявил Суворов.

В беседе с RT военный эксперт Алексей Хлопотов отметил, что «Сани» хорошо зарекомендовали себя в войсках наряду с другими отечественными миномётами. Как считает аналитик, орудие калибра 120 мм за счёт большей мощности позволяет выполнять достаточно широкий спектр задач на ТВД.

«Конечно, возимый или переносной миномёт по сравнению с другими артиллерийскими комплексами достаточно простое вооружение, лишённое высокотехнологичного оборудования. Каких-то серьёзных изменений «Сани» не претерпели, но ряд новшеств всё же появился», — рассказал Алексей Хлопотов.

Расчёт «Саней» готовится к стрельбе из орудия 2Б11

Как пояснил эксперт, «Сани» наряду с другими орудиями оснащены предохранительным кольцом, блокирующим повторное заряжение. Это значительно повысило безопасность расчёта, который в бою может забыть про не вылетевший из миномёта боеприпас. Также были усовершенствованы устройства выгрузки и переката орудия.

«Раньше расчёт мог погибнуть, если вторая мина оказывалась в трубе миномёта. Сейчас такие инциденты исключены. Помимо этого, была повышена надёжность элементов комплекса. Сейчас наблюдается тенденция установки миномётов на автомобильное шасси, что серьёзно увеличивает их мобильность. Однако бронемашины не везде могут проехать, и потому потребность в возимых орудиях, таких как «Сани», и переносных миномётах не пропадёт», — заключил Хлопотов.

САУ 2С7М «Малка»

В 1980-е годы назрела необходимость модернизации САУ 2С7. Поэтому была открыта опытно-конструкторская работа под шифром «Малка» (индекс ГРАУ — 2С7М). Прежде всего ставился вопрос о замене силовой установки, так как двигатель В-46-1 не обладал достаточной мощностью и надёжностью работы. Для «Малки» был разработан двигатель В-84Б, отличавшийся от используемого в танке Т-72 особенностями компоновки двигателя в моторно-трансмиссионном отделении. Благодаря новому двигателю САУ могла заправляться не только дизельным топливом, но также керосином и бензином. Модернизации подверглась и ходовая часть машины. В феврале 1985 года САУ с новой силовой установкой и модернизированной ходовой частью подверглась испытаниям. По результатам модернизации ресурс мотопробега САУ был увеличен до 8000—10 000 км.

Для приёма и отображения информации с машины старшего офицера батареи места наводчика и командира были оборудованы цифровыми индикаторами с автоматическим приёмом данных, что позволило сократить время перевода машины из походного в боевое положение и обратно. Благодаря изменённой конструкции укладок возимый боекомплект был увеличен до 8 выстрелов. Новый механизм заряжания позволил осуществлять заряжание орудия при любых углах вертикальной наводки. Таким образом скорострельность была увеличена в 1,6 раза (до 2,5 выстрелов в минуту), а режим огня — в 1,25 раза. Для слежения за важными подсистемами в САУ была установлена аппаратура регламентного контроля, осуществлявшая непрерывный мониторинг узлов вооружения, двигателя, гидросистемы и энергоагрегатов. Серийное производство САУ 2С7М было начато в 1986 году. Кроме того, экипаж машины был уменьшен до 6 человек.

Боевое применение 2С7 Пион

За время эксплуатации в Советской армии самоходные пушки «Пион» ни разу не применялись ни в одном вооружённом конфликте, однако интенсивно использовались в артиллерийских бригадах большой мощности ГСВГ. После подписания Договора об обычных вооружённых силах в Европе все самоходные пушки «Пион» и «Малка» были выведены из состава Вооружённых сил Российской Федерации и передислоцированы в СибВО и ДальВО.

Единственным известным на данный момент эпизодом боевого применения САУ 2С7 является война в Южной Осетии, где грузинской стороной конфликта использовалась батарея из шести САУ 2С7. При отступлении грузинские войска спрятали все шесть САУ 2С7 в районе Гори. Одна из 5 обнаруженных российскими войсками САУ 2С7 была захвачена в качестве трофея, остальные — уничтожены.

Существуют свидетельства присутствия «Пионов» в зоне вооружённого конфликта на востоке Украины в составе ВСУ, достоверных сведений о применении пока не имеется.

Улучшения и боевая служба

В 80-е годы начали выпуск модернизированной САУ, получившей наименование «Малка» и индекс ГРАУ 2С7М. Новая самоходка отличалась от оригинального «Пиона» следующим. Двигатель заменили многотопливным В-84, форсированным до 840 сил. Экипаж сократился до 6 человек, а перевозимый на машине (во внутреннем отсеке расчёта) боезапас самоходки удалось увеличить вдвое, на 4 выстрела.

Улучшенный механизм заряжания повысил, по сравнению с 2С7, скорострельность и дал возможность заряжать орудие, находящееся в любом положении. Усовершенствовали управление огнём — данные с командного пункта батареи теперь принимались командиром и наводчиком по радиоканалу с помощью цифровых индикаторов.

Иногда модернизированную САУ «Малка» называют «Пион М», но в действительности такое название носил проект морского орудия на базе «Пиона», которым планировали вооружить эсминцы. Проект не получил развития из-за отказа адмиралов переходить на калибр 203мм.

Гусеничное шасси САУ 2С7 стало основой для нескольких машин размещения средств фронтового зенитно-ракетного комплекса С-300В (не путать с комплексом С-300П, использующим шасси грузовиков МАЗ). Эти гусеничные машины получили индекс ГМ-830.

В Советской Армии САУ 2С7 стали оружием особых частей. Их получили артиллерийские бригады Резерва Верховного Главнокомандования. Небольшое количество «Пионов» отправили Польше и Чехословакии в последние годы существования ОВД. В бою советским «Пионам» поучаствовать не удалось.

После развала СССР российские самоходки отправили на хранение, часть отошла армиям вновь образованных независимых государств. В 2008 году батарею 2С7 без особого успеха использовали грузинские войска. Во время отступления грузин батарея была брошена и захвачена российскими силами.

После начала гражданской войны на востоке Украины правительственные силы расконсервировали несколько «Пионов». При этом достоверных сведений об их фактическом применении до сих пор нет. Единственной страной «дальнего зарубежья», в которую попала САУ, оказалась Ангола, купившая списанные чешские «Пионы». Сведений о том, в каком состоянии находятся африканские самоходки, нет.
