«Слоны» в горах
Несмотря на точность данных, поступивших из СССР на запад, через некоторое время они перестали быть актуальными. После первого опыта, полученного на русском фронте, немцы модернизировали свои машины. «Фердинанды» получили новые 640-мм траки, а также пулемёты в лобовой плите брони. Вместо командирского люка установили башенку — теперь у командира был обзор по бортам. В процессе модернизации самоходные орудия претерпели и другие, менее заметные изменения. Модернизированные машины получили название «Элефант», то есть «Слон».
Описание и тактико-технические характеристики «Фердинанда», 22 апреля 1944 года. К этому времени машины уже выглядели и назывались иначе
Точная информация о немецких самоходных орудиях была как никогда важна для Союзников. 3 сентября 1943 года англо-американские войска атаковали «мягкое брюхо Европы», высадившись в Италии. «Фердинанды» туда попали не скоро, но разведка Союзников работала: тяжёлые машины появлялись в технических сводках вместе с рисунками для опознавания. Новой информации о гигантах не поступало, не было и фотографий — наводчики Союзников довольствовались рисунками с фотографий, снятых ещё под Курском. В ноябре 1943 года был опубликован очередной свежий справочник о немецких танках, но новой информации о «Фердинанде» в нём тоже не содержалось.
Направленному в Италию британскому 5-му корпусу тоже дали рисунок, сделанный со знаменитой фотографии в сводке об известных машинах противника
Приказ перебросить тогда всё ещё «Фердинанды» в Италию был отдан 1 февраля 1944 года, но проходившие модернизацию машины отправлять не торопились. Первая рота 653-го батальона тяжёлых истребителей танков в составе 11 боевых машин и одной БРЭМ «Бергефердинанд» получила свою матчасть 15 февраля 1944 года и прибыла в Рим 24 февраля. Так как полный батальон собрать не удалось, «Элефанты» отдали в подчинение 508-му тяжёлому танковому батальону, вооружённому «Тиграми».
Впервые в бой «Элефанты» пошли 28 февраля. Первые же эпизоды боевого применения показали, что решение задействовать такую тяжёлую технику в сложных условиях Италии было как минимум спорным. Первый «Элефант» встал намертво уже 1 марта. Эвакуация самоходки оказалась делом сложным, особенно под обстрелом, и, потеряв несколько человек убитыми и ранеными, немцы были вынуждены бросить ценнейшую машину. Ещё один «Элефант» подорвался на мине, и экипажу пришлось его уничтожить. После такого неудачного дебюта машины отвели от фронта, где они простаивали до мая.
Самовоспламенившийся на марше «Элефант», доставшийся американцам в качестве трофея. На фотографии видна командирская башенка и пулемётная установка во лбу корпуса — явные признаки модернизированной машины
23 мая 1944 года началось массированное наступление англо-американских войск на так называемую зимнюю линию укреплений, которые остановили наступление Союзников в конце 1943 года. Казалось бы, оборона должна была стать для «Элефантов» идеальным занятием — эти машины могли воспользоваться своей толстой лобовой бронёй и безнаказанно отстреливать американские танки. Однако самоходные орудия были замечены передовыми американскими наблюдателями и обстреляны американской артиллерией, которая вынудила экипажи «Элефантов» отступить.
В тот же день был потерян один «Элефант», а к 26 мая — ещё два: один пришлось бросить, так как у машины сбили гусеницу, у второго во время марша самовоспламенился двигатель. Экипажи самоходных орудий записали на свой счёт несколько «Шерманов», но на ситуацию в целом это никак не повлияло. Одна за другой установки выбывали из строя. Не все попадали под обстрел артиллерии или американских штурмовиков — некоторые застревали или ломались, и во время спешного отступления эвакуировать их не было возможности.
Разбитый «Элефант». Даже самая толстая броня не стала залогом успеха
Отставшие машины взрывались экипажами. 10 июня в роте осталось всего три самоходки, и остатки подразделения вернулись с фронта в Вену, где уцелевшая техника прошла ремонт. Больше в Италию «Элефанты» не вернулись. Интересно, что в безвозвратных потерях оставленные в Италии машины не числятся: по немецким данным, в мае у «Элефантов» потерь не было, а в июне они составили всего четыре машины.
История создания
Историю самоходной установки СУ-152 часто начинают с декабря 1942 года, когда на Кировском заводе (г. Челябинск) начались работы по созданию этой боевой машины. Но это не совсем правильно. Проектирование и создание первой СУ-152 были проведены в рекордно короткие сроки, для этого конструкторам понадобилось всего 25 (!!!) дней.
Конечно же, шла война, и фронт испытывал острую необходимость в новой мощной бронетехнике, способной эффективно уничтожать немецкие танки. Однако, несмотря на это, самоходная установка не могла быть создана так быстро без использования наработок, сделанных советскими конструкторами еще в начале сороковых годов.
Первые САУ появились еще во время Первой мировой войны, однако они не получили широкого распространения. В период между двумя войнами работами над созданием САУ активнее всего занимались в Германии и СССР. В Советском Союзе осознали острую потребность в мощной самоходной артиллерийской системе после начала Зимней войны. Преодоление линии Маннергейма очень дорого стоило Красной армии. Именно в этот период начались работы над созданием САУ на базе танков Т-28 и Т-35. Однако эти работы так и не были доведены до конца.
Вместо САУ была создана модификация тяжелого танка (КВ-2), вооруженная 152-мм гаубицей М-10.
Совсем по-другому складывалась ситуация в Германии. На начальном этапе войны германская армия имела на своем вооружении большое количество устаревших и трофейных танков, которые можно было быстро и сравнительно дешево переделать в САУ.
Советские танки КВ-2 создавались для уничтожения вражеских полевых и долговременных укреплений, практически все они были потеряны в первые месяцы войны. К тому же стоимость производства танка КВ-2 была очень высокой, его скорострельность – низкой. Да и надежность КВ-2 оставляла желать лучшего: большинство этих танков на начальном периоде войны были потеряны не из-за огня противника, а по причине технических неисправностей (экипажи просто бросали свои машины). Производство танка было прекращено.
Уже в конце 1941 года советскому руководству стали приходить многочисленные обращения из действующей армии с просьбами создать самоходное орудие для артиллерийской поддержки танков и пехоты в бою. Эти голоса были услышаны и ЧКЗ получил задание разработать новую САУ на базе танка КВ.
Дополнительным стимулом для активизации работ стало начало советского наступления под Сталинградом. В его ходе Красной армии приходилось штурмовать укрепления противника, что было очень тяжело делать без артиллерийской поддержки. Однако вся ствольная артиллерия советских войск была буксируемой, что значительно ограничивало ее мобильность и повышало уязвимость к средствам поражения противника. Вопрос о создании штурмовой самоходной установки с пушкой большого калибра встал, как никогда остро.
Из имеющихся вариантов для реализации был выбран проект самоходки Жозефа Котина. Для новой САУ было выбрано шасси тяжелого танка КВ-1С и 152-мм гаубица МЛ-20. Сборка первого опытного образца боевой машины проводилась на ЧКЗ, 25 января 1943 года начались ее испытания на полигоне, а 14 февраля новая самоходка была принята на вооружения под обозначением СУ-152.
Производство новой самоходки было развернуто на Челябинском кировском заводе. В мае 1943 года первая партия СУ-152 (12 машин) была передана войскам. Серийный выпуск самоходной установки был недолгим. Уже в сентябре 1943 года КВ-1С, на базе которого изготавливалась САУ, был снят с вооружения. Было принято решение о производстве новой САУ с 152-мм пушкой, но уже на базе танка ИС-85 (ИС-1). Она получила название ИСУ-152, эту машину в исторической и популярной литературе также часто называют «Зверобоем».
Последние СУ-152 сошли с конвейера ЧКЗ в начале 1943 года.
Существует весьма распространенный миф о том, что советские самоходные установки с орудиями большой мощности (СУ-152, ИСУ-152) – это ответ отечественных танкостроителей на появление у гитлеровцев танков Pz Kpfw VI «Тигр». Это не совсем верно. Разработка подобных машин в СССР началась еще до первого контакта Красной армии с новой бронетехникой гитлеровцев. Однако после него работы были активизированы, так как стало понятно, что только машины, подобные СУ-152, могут эффективно бороться с новым немецким танком на всех дистанциях боя.
По горячим следам
Командование Союзников, хотя и с запозданием, заметило появление на фронте тяжёлых немецких самоходных орудий. В технической сводке №22 за июль 1944 года отмечалось, что одну такую машину захватили, эвакуировали и осмотрели. Самоходка представляла интерес, так как использовала новый тип трансмиссии. Также отмечалось, что «Фердинанд» получилось эвакуировать на трейлере «Роджерс», который предназначался для куда более лёгкого «Черчилля».
Эвакуация тяжёлой немецкой техники была для Союзников сложным занятием, так как специальных тягачей для транспортировки 70-тонных машин они не имели
Осмотр показал, что машина была далеко не комплектной. Специалисты нашли всего 25 ячеек для 88-мм выстрелов, остальные валялись на полу боевого отделения. Прицела тоже не оказалось на месте — в люке наводчика светилось пустое отверстие. Измерить толщину брони получилось только приблизительно. Так, толщину лобовой детали у пулемётной установки сочли равной 273 мм (номинально 300 мм), толщину днища — аж 76 мм. Толщина бортов рубки по измерениям, наоборот, была занижена до 72 мм.
Ходовые качества определить не удалось: машина получила пробитие в левый борт у ленивца, что вывело её из строя. Интересная трансмиссия получила довольно скудное описание. Специалисты также отметили применение новых траков, ширину которых оценили в 647 мм — один из них отправили для изучения в метрополию. Недостающие данные (скорость, массу и т.д.) автор доклада взял из более ранних сводок.
Более точные данные удалось получить 16 августа. Провести тщательные исследования новой машины оказалось невозможно, так как все три обследованные самоходки оказались взорванными. Взрывы не тронули тележки подвески, поэтому их специалисты рассмотрели тщательно. С каждой стороны имелось по три тележки, пружинное действие которых происходило от короткого торсиона, расположенного параллельно направлению движения машины. Запрос описания работы подвески «Элефанта» от Британской военной миссии был получен заместителем начальника ГАБТУ генерал-лейтенантом И.А. Лебедевым ещё 15 мая 1944 года — видимо, подвеска тоже заинтересовала англичан.
Основные листы брони «Фердинанда». Данные по ним, полученные из СССР и снятые с измеренной в Италии самоходки, значительно отличались друг о друга (см. ниже)
Различия в данных измерений брони, полученные в СССР и Великобритании. Столбцы: 1 — толщина листа, полученная в СССР, мм; 2 — конструктивный угол листа, полученный в СССР, град.; 3 — твёрдость внешней стороны листа по Бринеллю, полученная в СССР, ед.; 4 — толщина листа, полученная в Великобритании, мм; 5 — конструктивный угол листа, полученный в Великобритании, град.
На взорванных машинах также удалось измерить толщину и конструктивные углы брони. Данные сравнили с информацией, полученной из СССР в мае 1944 года. Советские данные включали в себя и твёрдость измеренных деталей, но британцы таких измерений не сделали. Возможно, машины имели следы пожара, а потому измерения не имели бы смысла — в любом случае, более подробных исследований не последовало.
«Фердинанд» и «Элефант» могли бы казаться идеальными боевыми машинами: 200 мм лобовой брони оказались не по зубам подавляющему большинству артиллерийских орудий Второй мировой, а 88-мм пушка с 71-калиберным стволом могла уничтожить любой танк Союзников с любого ракурса. Однако для того, чтобы реализовать впечатляющие техническо-тактические характеристики бронированных гигантов, требовались правильная тактика применения и отличная выучка экипажей.
«Элефант» в экспозиции танкового музея в Бовингтоне. Машина взята взаймы у американцев, так как тащить детище Порше из Италии англичане в своё время сочли лишним
Если в просторной степи от «Фердинандов» ещё можно было ожидать успеха, то совсем непонятно, чего они могли достичь в Италии, где Союзниками с трудом использовались куда более лёгкие и надёжные «Шерманы». Неудивительно, что дорогие и тяжёлые машины зависли в Италии на несколько месяцев, а потом почти полностью были утрачены при отступлении вермахта, так и не нанеся противнику никакого урона. Нетрудно понять, почему британцы не эвакуировали бесполезную 70-тонную игрушку даже в качестве музейного экспоната.
Автор выражает благодарность службе British Army War Diary Copying Service и Филу Лодеру (Phil Loder) за предоставленные материалы.
Игра от обороны
Как известно, 12 июля на занятую немцами Орловскую дугу обрушилось общее контрнаступление Красной армии. Германские войска отреагировали на него лихорадочным формированием и отправкой к атакованным участкам разношёрстных боевых групп. «Фердинанды» уехали на макушку Орловской дуги, в корпус австрийца Лотара Рендулича. К 15 июля он получил 18 исправных «фердинандов».
Прибыли «Фердинанды» как раз вовремя: немецкая оборона уже трещала по швам под ударами армий А. В. Горбатова и В. Я. Колпакчи. При хорошем раскладе у Брянского фронта были отличные шансы расколоть Орловский выступ надвое. Пехота прорывает напичканные минами позиции, и в бой вводится 1-й гвардейский танковый корпус. «Гвардию» он получил за операцию «Уран» под Сталинградом. Однако с самого начала все пошло не так, как в донских степях в ноябре 1942-го. Сначала на корпус посыпались удары немецкой авиации, здорово потрепавшие автопарк и небронированную технику.
САУ «Фердинанд»
Самолёты, понятное дело, танковый кулак остановить не могли. Бригады привели себя в порядок и устремились вперёд. Они вышли к деревеньке Подмаслово, где уткнулись в только что занявшие позиции «фердинанды». Итогом дня стали 58 подбитых советских танков, из которых 22 числились за одним (!) «Фердинандом».
Причём это не чьи-то послевоенные байки за кружкой сока в Баварии, а вполне официальное донесение XXXV корпуса по горячим следам событий, вечером того же дня. Такое в докладах на уровне армии пишут редко, но, видимо, сами впечатлились. Под удар попали не только Т-34 корпуса Панова, но и машины отдельных танковых полков 63-й армии, в том числе тяжёлые КВ.
Процесс создания и его особенности
Итак, 22 сентября 1942 года министр вооружения Третьего рейха Альберт Шпеер приказал начать создание необходимой армии боевой машины, которая первоначально носила название 8,8 cm Pak 43/2 Sfl L/71 Panzerjaeger Tiger (Р) SdKfz 184. В процессе работы название меняли несколько раз, пока наконец-то танк не получил официальное имя.
Машину проектировали совместно с , расположенным в Берлине. Требования командования были таковыми, что САУ должна была использовать противотанковую пушку Pak 43 калибра 88 мм. Она обладала большой длиной, поэтому Порше составил компоновку таким образом, что боевое отделение располагалось в задней части танка, а двигатель — в средней. Корпус был модернизирован — в него добавили новые станины для двигателя и установили переборку, призванную остановить пожар внутри машины, если будет такая необходимость. Переборка разделяла боевое и силовое отделения. Шасси, как уже говорилось, было взято из прототипа тяжелого танка VK 4501 (P), ведущим колесом являлось заднее.
В 1943 году танк был готов, и Гитлер распорядился начать его выпуск, а также присвоил машине имя «Фердинанд». Танк, очевидно, получил это имя как знак уважения конструкторскому гению Порше. Решили производить машину на .
Тактико-технические характеристики САУ Элефант

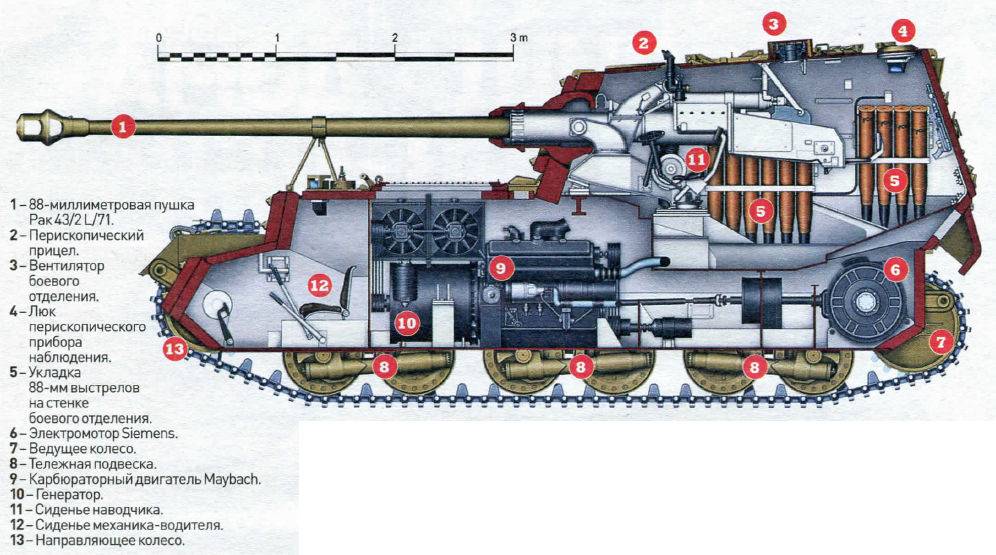

— Компоновочная схема: отделение управления и трансмиссионное спереди, моторное посередине, боевое сзади — Разработчик: Фердинанд Порше — Производитель: Porsche — Годы разработки: 1942—1943 — Годы производства: 1943 — Годы эксплуатации: 1943—1945 — Количество выпущенных, шт.: 91
Вес САУ Элефант
— Боевая масса, т: 65,0
Экипаж: 6 человек
Габаритные размеры САУ Элефант
— Длина корпуса, мм: 8140 — Ширина, мм: 3380 — Высота, мм: 2970 — Клиренс, мм: 485
Бронирование САУ Элефант
— Тип брони: катаная и кованая поверхностно закалённая — Лоб корпуса (верх), мм/град.: 200(100+100) / 12° — Лоб корпуса (низ), мм/град.: 200 / 35° — Борт корпуса (верх), мм/град.: 80 / 0° — Борт корпуса (низ), мм/град.: 60 / 0° — Корма корпуса (верх), мм/град.: 80 / 40° — Корма корпуса (низ), мм/град.: 80 / 0° — Днище, мм: 20—50 — Крыша корпуса, мм: 30 — Лоб рубки, мм/град.: 200 / 25° — Маска орудия, мм/град.: 125 — Борт рубки, мм/град.: 80 / 30° — Корма рубки, мм/град.: 80 / 30° — Крыша рубки, мм/град.: 30 / 85°
Вооружение САУ Элефант
— Калибр и марка пушки: 88-мм Pak 43 — Тип пушки: Нарезная — Длина ствола, калибров: 71 — Боекомплект пушки: 50-55 — Углы ВН, град.: −8…+14° — Углы ГН, град.: 28° — Прицелы: перископический Sfl ZF 1a
— Пулемёты: 1 × 7,92 MG-34
Двигатель САУ Элефант
— Тип двигателя: два V-образных 12-цилиндровых карбюраторных — Мощность двигателя, л. с.: 2×265
Скорость САУ Элефант
— Скорость по шоссе, км/ч: 35 (на испытаниях в СССР) — Скорость по пересечённой местности, км/ч: 10—15 по мягкой пахоте 5-10
— Запас хода по шоссе, км: 150 — Запас хода по пересечённой местности, км: 90
— Удельная мощность, л. с./т: 8,2 — Тип подвески: торсионная — Удельное давление на грунт, кг/см²: 1,2
— Преодолеваемый подъём, град.: 22° — Преодолеваемая стенка, м: 0,78 — Преодолеваемый ров, м: 2,64 — Преодолеваемый брод, м: 1,0
История создания
Своим рождением самоходная установка прорыва «Фердинанд» обязана другому, не менее эпичному образцу германского танкового гения. Начало 1941 года ознаменовалось личным заказом Гитлера двум крупнейшим КБ Германии 26 мая на совещании, в присутствии высших чинов инженерного ведомства, относящихся к бронетанковым силам.
В присутствии представителей КБ были проанализированы бои во Франции, выявлены недостатки немецких боевых машин. Фердинанду Порше и Штайеру Хаккеру, директору «Хеншель» были официально сделаны особые заказы. Создать они должны были тяжелый танк, предназначенный для прорыва линий обороны противников Германии.
Еще одна причина заказа в неэффективности большинства германских танков в борьбе с толстокожими английскими «Матильдами» Мк.II. В случае успеха планируемой операции «Морской лев» панцерваффе должны были столкнуться, по разным оценкам, с 5 тысячами таких машин. На этом же совещании фюреру были представлены макеты танков Порше и Хеншеля.
С одной стороны, конструкторы были заняты доработкой стоящих в серии машин. С другой Вермахт познакомился с танками КВ, произведшими как на генералов, так и на рядовых танкистов громадное впечатление. Осенью 1941го работы по разработке тяжелого танка были продолжены в форсированном режиме.
Управление вооружения, курировавшее создание машины, было на стороне фирмы Хеншель. По их же просьбам разработки возглавил Эрвин Адерс, вошедший в историю как главный конструктор танка-символа Вермахта.
Фердинанд Порше в этот период вступает в серьёзный конфликт с Управлением вооружений из-за технических несоответствий проектируемой и заказанной чиновниками башней проектируемого танка. В последствие это сыграет свою роль в судьбе обоих прототипов.
Гибнет в авиакатастрофе доктор Тодт, единственный союзник Порше в продвижении именно его модели. Однако сам Фердинанд был уверен в успехе своей разработки. Пользовавшийся неограниченным успехом у Гитлера, он разместил на свой страх и риск в фирме Нибелунгенверк заказ на изготовление корпусов для своих машин.
Несмотря не превосходство модели Порше, зафиксированные по ходу испытаний, было рекомендовано принять на вооружение образец Хеншеля, к ужасу техников германской армии. Предложение Гитлера выпускать две машины встретило сдержанный отказ, мотивированный невозможностью выпускать в военное время два дорогостоящих, но равнозначных танка.
Неудача обернулась к Порше лицом, после того как в марте 1942 года стало ясно, что требуемое Гитлером новое мощное штурмовое вооружение, оборудованное 88-мм орудием, невозможно создать на базе PzKpfw. IV, как планировалось первоначально.
Тут и пригодились построенные Нибелунгенверком, 92 единицы шасси, для так и не попавших в серию «Тигров» конструкции Порше. Сам создатель с головой окунулся в новый проект. Увлекшись расчетами, он проработал схему с расположением экипажа в расположенной сзади просторной боевой рубке.
После согласований с Управлением вооружений и доработок завод Нибелунгенверк приступил к сборке корпусов новых самоходок на базе многострадальных шасси. В этот период, неясно кем, был убран заложенный Порше курсовой пулемет. Эта «доработка» сыграет потом свою роль в судьбе САУ.
Начало 1943 года ознаменовалось выходом из ворот первых самоходок и отправки их на фронт. В феврале приходит подарок фюрера создателю САУ – машине официально присваивается имя «фатера», «Фердинанд». По приказу того же «бесноватого» самоходки без приемки идут на Восток. Немало удивлённый Порше вспоминал, что ждал с фронта жалоб на свои недоработанные в спешке машины, но не получил ни одной.
История создания машины
Опыт боев на Восточном фронте показал, что многие немецкие танки из серии Pz уступают по своим характеристикам советским боевым машинам. Поэтому Гитлер приказал немецким конструкторам начать разработку новых тяжелых танков, которые должны были сравниться или даже превзойти танки Красной Армии. Этим занялись две большие фирмы – “Хеншель” и “Порше”. Прототипы машин от обеих компаний были созданы в кратчайшие сроки и 20 апреля 1942 года представлены фюреру. Ему так понравились оба прототипа, что он распорядился серийно выпускать обе версии. Но в силу ряда причин это было невозможно, поэтому решили выпускать только модель фирмы “Хеншель” – VK4501 (H), которая впоследствии стала известна как Pz.Kpfw VI Tiger. Версию конструктора Фердинанда Порше – VK 4501 (P) – решили оставить как запасной вариант. Гитлер приказал построить всего 90 машин.
Но выпустив лишь 5 танков, “Порше” прекратил их производство по приказу фюрера. Два из них впоследствии переделали в ремонтные машины Bergerpanzer, а три получили стандартное вооружение – пушку калибра 88 мм. KwK 36 L/56 и два пулемета MG-34 (один спаренный с орудием, а второй – курсовой).
Примерно в это же время появилась еще одна необходимость – в истребителе танков. При этом требовалось, чтобы машина имела лобовую броню в 200 мм толщиной и пушку, способную бороться с советскими танками. Имеющиеся на то время немецкие противотанковые средства немцев были либо неэффективными, либо откровенно сымпровизированными. При этом ограничение по весу будущей САУ составляло 65 тонн. Поскольку прототип Порше проиграл, конструктор решил использовать свой шанс. Он попросил фюрера достроить запланированные 90 шасси как раз для использования их как базы будущей установки. И Гитлер дал добро. Именно эта работа конструктора и стала машиной, которая стала известна как танк “Фердинанд”.
Сравнительные характеристики с противником
Подобно сильному дикому зверю, «Фердинанд» имел не так много врагов, способных вступить с ним в единоборство на равных. Если брать машины аналогичного класса, ближе всего по эффективности окажется советские САУ СУ-152 и ИСУ-152, прозванные за эффективность стрельбы по «Тиграм», «Пантерам» и прочему зоопарку Гитлера, «зверобоями».
Так же можно рассмотреть специализированный истребитель танков СУ-100, проходивший испытания на трофейных самоходках Порше.
- бронирование, самая слабая часть советских самоходок в сравнении с «Фердинандом», 200 мм лобовой брони против 60…75 у советских образцов;
- орудие, 88-мм у немцев против 152-мм МЛ-20 и 100-мм пушки, все три орудия эффективно справлялись с подавлением сопротивления практически любых машин, но САУ Порше не поддавались, их (самоходок) броня пробивалась даже 152-мм снарядами с большим трудом;
- боекомплект, 55 снарядов у САУ Порше, против 21 у ИСУ-152 и 33 у СУ-100;
- запас хода, 150 км у «Фердинанда» и вдвое большие показатели у отечественных самоходок;
- количество выпущенных моделей: 91 единица у немцев, несколько сотен СУ-152, 3200 единиц ИСУ, чуть меньше 5000 СУ-100.
В итоге немецкая разработка по боевым качествам все же немного превосходит советские образцы. Однако проблемы с ходовой частью, а так же мизерный выпуск не дали в полной мере использовать потенциал этих машин.
Кроме того, советские танкисты и самоходчики, получив новые мощные пушки 85 и 122-мм на танках марки Т-34 и «ИС» смогли на равных бороться с творениями Порше, стоило зайти с фланга или тыла. Как часто бывает, все в итоге решала решительность и смекалка экипажа.
Достоинства и недостатки
Модифицированные «Элефанты» Самоходная артиллерийская установка «Фердинанд» получила неоднозначную оценку современников и историков. Машина во многом оказалась импровизацией, создаваемой на ходу и в спешке. Однако даже несмотря на это в ней имелось немало новаторских решений.
Из преимуществ проекта выделяют электрическую трансмиссию и подвеску с продольными торсионами. Технологии показали хорошую эффективность, но оказались слишком сложными и дорогостоящими для массового применения, особенно в условиях войны
Также обращают внимание и на значительный расход топлива
Такое бронирование позволяло ставить самоходки в первый эшелон атаки для преодоления обороны советских войск. Однако подобный метод быстро показал свою неэффективность — пехотное и танковое прикрытие артиллерии отстреливалось, после чего установки подрывали в ближнем бою, используя ткань для закрытия обзора и бутылки с зажигательной смесью. Такие способы не всегда заканчивались успехом, однако в любом случае показывали уязвимость артиллерии в ближнем бою.
В итоге САУ «Фердинанд» зарекомендовал себя достаточно хорошо, однако так и не получил массового производства и применения. Бытует мнение — если бы не начатое изготовление танков Порше, такие установки никогда бы не появились ввиду своей технической сложности.
Техническая характеристика

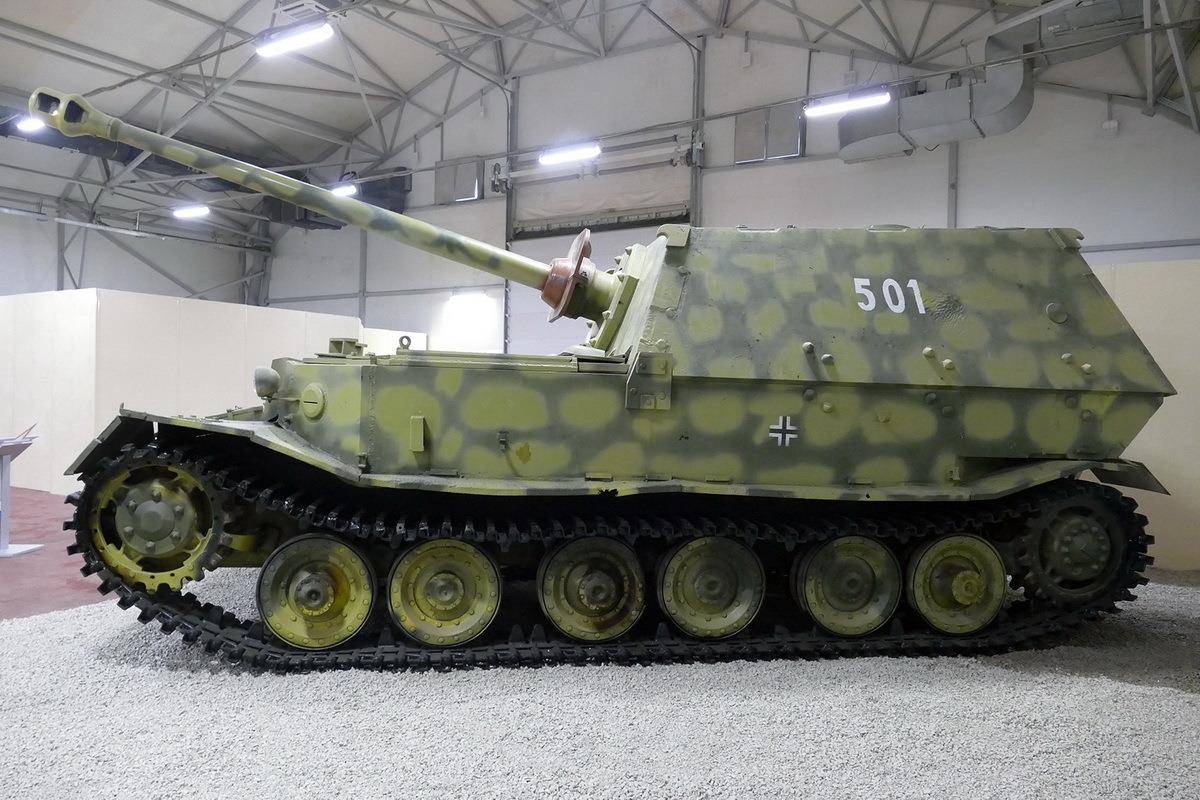

Выставочная модель артиллерии в музее
Технические характеристики артиллерийской установки «Фердинанд» делали ее востребованной для противотанкового боя. В процессе модернизации ряд параметров был изменен, однако, основные ТТХ сохранились до последнего боя данных САУ в Берлине.
Габариты и вес
По данным википедии, габариты немецкой самоходки «Фердинанд» имеют следующие показатели:
- длина корпуса — 8,14 м;
- ширина — 3,38 м;
- высота — 2,97 м;
- клиренс — 0,485 м.
Боевая масса танка — 65 т. Подобный показатель в значительной степени ограничивал передвижение установок через мосты и на мягкой почве.
Двигатель и трансмиссия
Силовая установка самоходной артиллерии «Фердинанд» выполнена с передачей вращающего момента от двигателя к ведущим колесам посредством электричества. Это позволило избавиться от коробки перемены передач и главного фрикциона.
Два тяговых двигателя Siemens-Schuckert D149aAC с мощностью по 230 кВт располагались в кормовой части корпуса и приводили в движение колеса через понижающий редуктор. Такая трансмиссия увеличивала вес машины, но обеспечивала легкость управления.
Ходовая часть
Ходовая часть самоходки многие элементы позаимствовала у танков «Леопард». Подвеска блокированная, комбинированного типа, в котором торсионы сочетаются с резиновой подушкой. Сами торсионы расположены вне корпуса продольно на тележках.
С каждого борта имелось по три тележки с двумя опорными катками в каждой. Конструкция была достаточно сложная, однако показала свою надежность и ремонтнопригодность. Сами катки также имели хороший ресурс прочности. Задние ведущие колеса имели съемные зубчатые венцы по 19 зубьев. Передние оборудованы активным зацеплением и пневмогидравлическими тормозами.
По шоссе САУ развивала скорость в 35 км/ч, на пересеченной местности — 5-15 км/ч в зависимости от поверхности и мягкости почвы. Запас хода по шоссе и пересеченной местности составлял 150 и 90 км соответственно. Преодоление препятствий — наклон в 22 градуса, стенка в 0,78 м, ров шириной в 2,64 м, брод в метр глубиной.
Расход топлива
Для каждого из двух двигателей предусматривалась отдельная подача топлива. Соответственно установка имела два топливных бака по 540 литров. В отделении управления имелись запорные краны, открывавшие подачу топлива в случаях, когда в баках оставалось минимальное количество горючего.
Точных сведений о расходе топлива не имеется. Однако с учетом низкого запаса хода и массы машина потребляла большое количество горючего — порядка 720-1155 л на 100 км. Показатель зависит от типа поверхности — на шоссе расход снижался, на пересеченной местности увеличивался.
Органы управления
Отделение управления находилось в передней части машины и занималось механиком-водителем и радистом. Здесь же размещались рычаги и педали для управления машиной, устройства пневмогидравлического торможения и натяжения гусениц, коммутационная коробка с переключателями и реостатами, приборный щиток, топливные фильтры, аккумуляторы для стартера, радиостанция.
