Самоходная артиллерийская установка «Пион»

Ядерный курьер

mil.ru

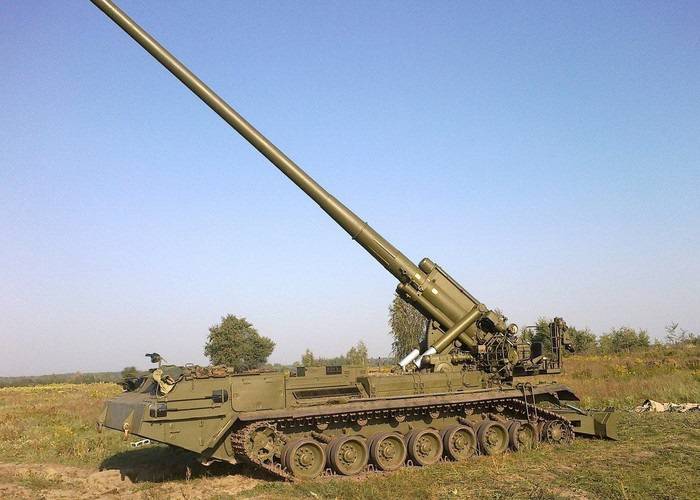

Самоходную пушку 2С7, под наименованием «Пион», приняли на вооружение Советской армии в 1975 году.

В результате исследований было принято решение разработать САУ на основе сверхтяжёлой пушки калибра 203 мм со стволом длиной 55 калибров – около 11 метров. Вес применяемых боеприпасов мог достигать 110 кг. Вскоре выяснилось, что ни одна из существовавших тогда платформ не подходила для размещения такого большого орудия. Поэтому, параллельно с созданием непосредственно пушки, был запущен процесс разработки новой ходовой части. Дополнительно новая платформа должна была быть унифицирована для размещения других видов вооружения. Результатом объединения двух проектов стала самоходная пушка 2С7 под наименованием «Пион», которую приняли на вооружение Советской армии в 1975 году. Спустя два года на вооружение поступили ядерные боеприпасы для установки. САУ способна была применять также осколочно-фугасные, кассетные и бетонобойные боеприпасы.

Владимир Коробицын/zvezdaweekly.ru

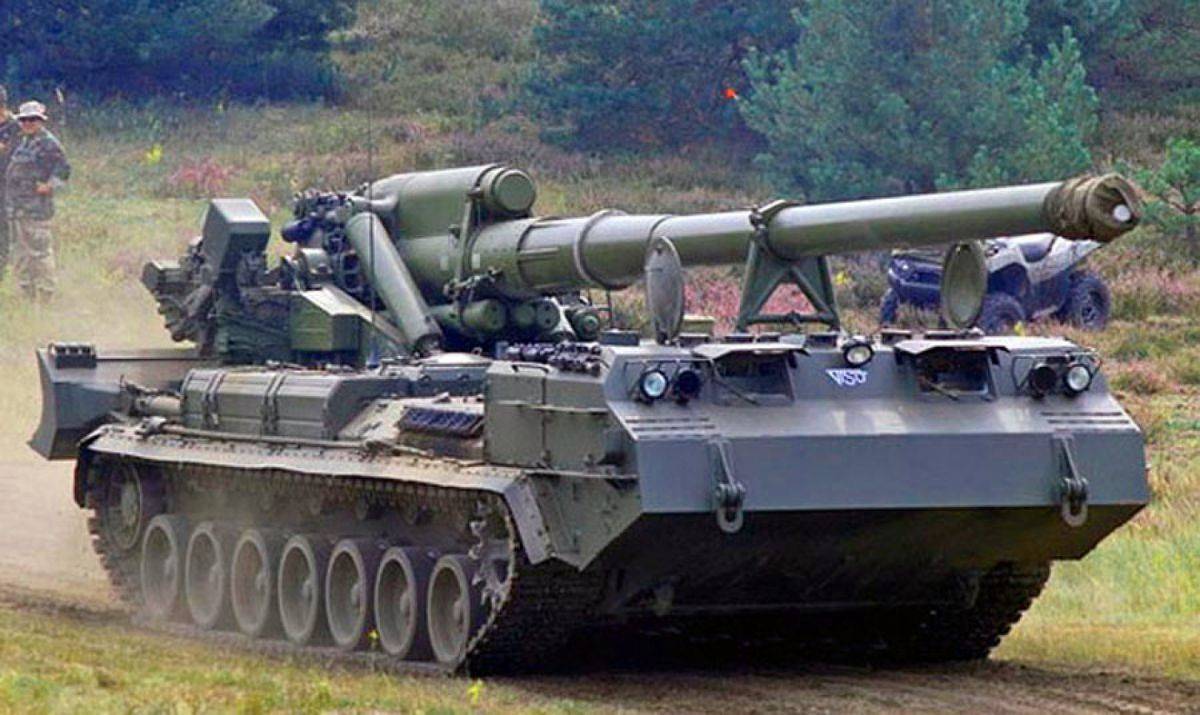

Обновлённая версия САУ – 2С7М «Малка».

В 80-х годах возникла необходимость модернизации. В 1985 году была представлена обновлённая версия САУ – 2С7М «Малка». Изменения были направлены на увеличение ресурса двигателя, повышение скорострельности и объёма максимально возимого боекомплекта. «Малка» способна преодолевать более 8.000 километров, а новый механизм заряжания ускорил процесс стрельбы в 1,5 раза по сравнению с «Пионом». После завершения испытаний «Малка» была принята на вооружение в 1986 году. Уже тогда эта установка была признана одной из самых мощных САУ в мире.

Владимир Коробицын/zvezdaweekly.ru
2С7М «Малка» оснащена самой мощной в мире 203-мм пушкой.

«Качественно новое состояние»

По информации «Уралтрансмаша», ОКР по «Малке» затронули прежде всего оборудование машины. На гаубице установлены новые агрегаты энергообеспечения, коробка передач, аппаратура внутренней связи, радиостанция, аппаратура приёма и обработки данных, комплекс противоатомной защиты и приборы наблюдения.

Как отмечает разработчик, модернизация САО направлена на выполнение программы импортозамещения. В частности, перед «Уралтрансмашем» поставлена задача заменить системы наведения и комплекс защиты машины. Семизоров рассказал, что часть агрегатов, например коробка передач, производилась на Украине.

Применение самоходных артустановок «Малка» на учениях в Кузбассе

В комментарии RT военный эксперт Алексей Хлопотов сообщил, что советская 203-мм пушка создавалась в кооперации с участием десятков оборонных предприятий, располагавшихся в разных республиках СССР, в том числе на Украине.

«Импортозамещение охватывает всю современную оборонную индустрию. Естественно, если армия активно эксплуатирует какую-либо технику, ей необходимы комплектующие  российского производства. Насколько я понимаю, в случае с «Малкой» зависимость от зарубежных государств не была критичной и задача замещения была успешно решена», — рассуждает Хлопотов.

Также по теме

«Превзойдёт западные образцы»: какими возможностями обладает новейшая артиллерийская установка «Коалиция»

В России продолжаются испытания новейшей самоходной артиллерийской установки «Коалиция-СВ». Об этом сообщил в годовом отчёте её…

Как рассказал аналитик, на «Малке» установлена современная электронная начинка. Она позволяет отечественной САО оперативно развёртываться на местности и менять дислокацию после выстрела. Например, промышленники заменили в артиллерийском комплексе систему наведения, повысив точность стрельбы.

Также опрошенные RT эксперты связывают разработку «Малки» и общее усиление артиллерии большой мощности с процессом внедрения разведывательно-ударных (огневых) комплексов (РУК). Военные рассчитывают сократить цикл «разведка — поражение» в 1,5—2 раза.

«Продолжается работа по переходу ракетных войск и артиллерии в качественно новое состояние — разведывательно-огневую систему, которая включает в себя силы и средства огневого поражения, оперативного, боевого и технического обеспечения, объединённую единым автоматизированным управлением и обеспечивающую вскрытие и надёжное поражение группировок войск и объектов противника», — сообщается на сайте Минобороны РФ 16 декабря.

19 ноября в интервью «Красной звезде» начальник ракетных войск и артиллерии ВС РФ генерал-лейтенант Михаил Матвеевский заявил, что РУК, помимо орудий, состоит из разнообразных разведывательных средств — главным образом радиолокационных станций (РЛС) и беспилотников. Симбиоз разведывательных и ударных систем обеспечивает «поражение объектов противника в режиме реального времени», подчеркнул Матвеевский.

Развивая тему разведывательно-ударных комплексов, Сергей Суворов добавил, что сейчас войска оснащаются наземными робототехническими комплексами и получают данные со спутников. Также целеуказание артиллерийских расчётов обеспечивают специально подготовленные военнослужащие. Все элементы РУК объединены в общий механизм благодаря средствам связи и автоматизированным системам управления, пояснил Суворов.

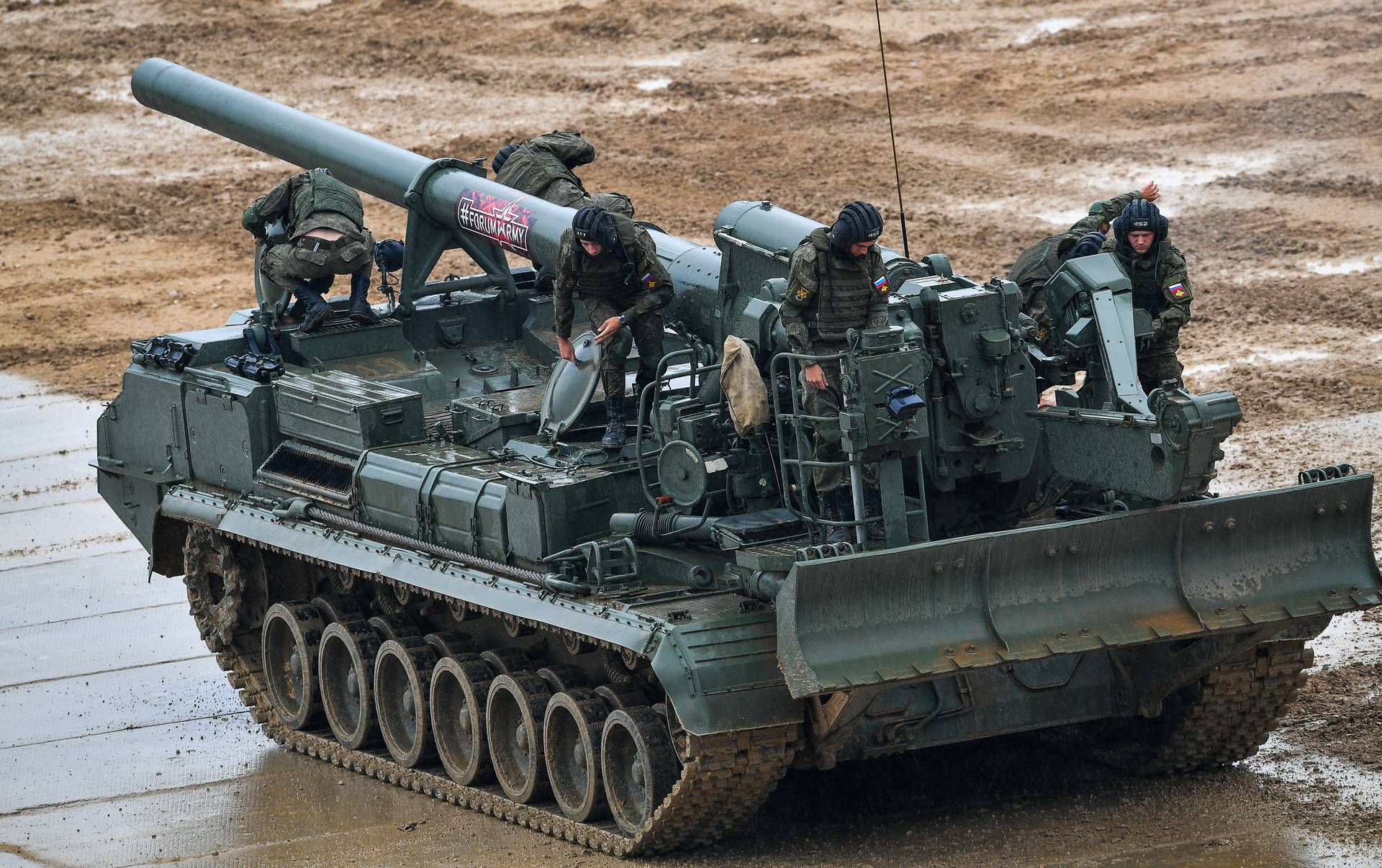

• Модернизированный «Пион» на полигоне
• РИА Новости

«Концепция применения разведывательно-ударных комплексов появилась в 1980-е годы. Её суть заключается в объединении потенциала разведки и ударной мощи артиллерии. На театре военных действий (ТВД) события развиваются стремительно, побеждает тот, кто раньше обнаружил цель и, соответственно, отработал по ней. Всё это должно происходить буквально в режиме реального времени», — сказал Суворов.

Кроме того, эксперт обратил внимание на то, что использование разведывательно-огневых комплексов упрощает ведение контрбатарейной борьбы на современном ТВД. По его словам, РЛС, которыми оснащены российские артиллерийские части, обеспечивают обнаружение вражеских средств поражения по траектории полёта запущенных снарядов.

Машины на базе самоходной пушки

В 1969 году в тульском НИЭМИ по постановлению ЦК КПСС и Совета министров СССР от 27 мая 1969 года были начаты работы по созданию новой зенитно-ракетной системы С-300В фронтового звена. Исследования. проведённые в НИЭМИ совместно с ленинградским ВНИИ-100 показали, что подходящее по грузоподъёмности, внутренним габаритам и проходимости шасси, отсутствовало.

27 мая 1969 года начали создавать новую зенитно-ракетную систему С-300В.

Поэтому КБ-3 Ленинградского завода имени Кирова было выдано задание на разработку нового унифицированного гусеничного шасси. К разработке предъявлялись следующие требования:

• полная масса — не более 48 тонн, грузоподъёмность — 20 тонн;
• характеристики гаубицы Пион должны обеспечить работу оборудования и экипажа в условиях применения оружия массового поражения;
• высокая маневренность и проходимость.

Шасси проектировалось практически одновременно с самоходной установкой 2С7 и было с ней максимально унифицировано. К основным отличиям относится заднее расположение моторно-трансмиссионного отделения и ведущих колёс гусеничного движителя. В результате проведённых работ, реактивная гаубица Пион 203 мм получила следующие модификации универсального шасси:

1. «Объект 830» — для самоходной пусковой установки 9А83;
2. «Объект 831» — для самоходной пусковой установки 9А82;
3. «Объект 832» — для радиолокационной станции 9С15;
4. «Объект 833» — в базовом исполнении: для многоканальной станции наведения ракет 9С32; в исполнении «833-01» — для радиолокационной станции 9С19;
5. «Объект 834» — для командного пункта 9С457;
6. «Объект 835» — для пуско-заряжающих установок 9А84 и 9А85.

Изготовление опытных образцов универсальных шасси производил Ленинградский завод имени Кирова. Серийное производство было передано на Липецкий тракторный завод.

В 1997 году по заказу Инженерных войск РФ была разработана быстроходная траншейная машина БТМ-4М «Тундра» для проделывания траншей и рытья в мёрзлом грунте.

После развала Советского Союза в России резко сократилось финансирование вооружённых сил, а военная техника практически перестала закупаться. В этих условиях на Кировском заводе была проведена программа конверсии военной техники, в рамках которой на базе САУ 2С7 были разработаны и начали производиться машины гражданского машиностроения. В 1994 году был разработан высокомобильный кран СГК-80, а через четыре года появился его модернизированный вариант — СГК-80Р.

1994
в этом году был разработан высокомобильный кран СГК-80

Краны обладали массой 65 тонн и обладали грузоподъёмностью до 80 тонн. По заказу Департамента безопасности движения и экологии МПС России в 2004 году были разработаны самоходные гусеничные машины СМ-100, предназначенные для ликвидации последствий сходов подвижного состава с рельсов, а также для проведения аварийно-спасательных работ после катастроф природного и техногенного характера.

Во второй половине 70-х годов САУ 2C7 «Пион» начали поступать в артиллерийские бригады особой мощности. К САУ 2C7 «Пион» проявили также интерес моряки, и в конце 70-х годов был разработан проект «Пион-М» с использованием баллистики и конструктивных элементов орудия 2А44.

По проекту вес корабельной артустановки достигал 70 т без боекомплекта, состоявшего из 75 выстрелов скорострельность — 1.5 выстрелов в минуту. что стало практическим пределом по тепловому режиму. «Пион-М» предполагалось установить на корабли проекта 956 типа «Современный», но руководство ВМФ принципиально было против орудий крупного калибра, и морской «Пион» остался на бумаге.

Конструкция установки

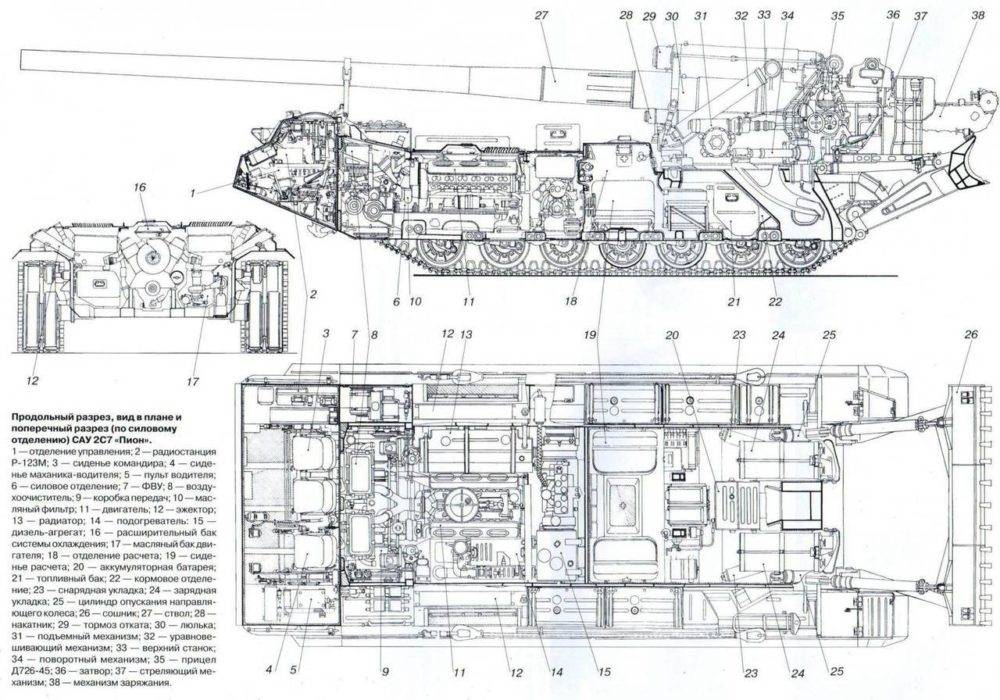

Схема конструкции САУ «Пион»

Конструкция САУ «Пион» спроектирована по безбашенной схеме. Установка состоит из механизированного орудия в задней части машины и основного корпуса. Последний состоит из четырех отделений, в которых размещается экипаж во время марша.

Отделение управления находится спереди, в нем размещается командир, механик-водитель и еще один боец. Далее следует моторный отсек с двигателем, за ним отделение расчета с боекомплектом и местами на четырех человек, включая наводчика. В задней части расположено орудие и сошник.

Еще в процессе разработки предлагались различные варианты шасси на базе тягача МТ-Т и танка Т-10. Однако имевшиеся образцы не подошли для артиллерийской стрельбы, вследствие чего была разработана собственная установка. Ключевое условие ее конструкции — максимальная унификация с узлами и комплектующими, имевшихся на вооружении танков.

Броневой корпус

Корпус САУ «Пион» выполнен из внешней и внутренней брони толщиной в 13 мм и 8 мм соответственно. Благодаря такой защите, расчет внутри машины защищен от пуль и мелких осколков. Также учтена вероятность применения оружия массового поражения — корпус снижает действие проникающей радиации в три раза.

Вооружение самоходного миномета

Ведение огня из установки «Пион»

Вооружение артиллерийской установки имеет следующие особенности:

• пушка калибром 203 мм имеет скорострельность 1,5 выстрела в минуту, у модифицированной версии — 2,5;
• ствол орудия разборный, представляет собой свободную трубу, соединенную с казенной частью, в которой расположен поршневой затвор;
• вместе с противооткатными устройствами ствол находится в люльке качающейся части, закрепленной на верхнем станке;
• противооткатные устройства включают гидравлический тормоз и два симметрично расположенных пневматических накатника;
• наведение обеспечивается как гидравлическими приводами от станции управления САУ, так и механизмами на ручном приводе;
• для ускорения перезарядки предусмотрен механизм, подающий боеприпасы на уровень заряжания, и обеспечивающий их досылку в камору орудия;
• имеется откидная экскаваторная плита, зарываемая в грунт и обеспечивающая устойчивость при стрельбе.

Длина отката при стрельбе составляет 1400 мм. Подъемно-поворотный механизм обеспечивает секторный обстрел в диапазоне 0-60 градусов по вертикали и от -15 до +15 градусов по горизонтали. Собственный перевозимый комплект — 4 боеприпаса, у 2С7М — 8. В транспортной машине перевозится до 40 боеприпасов. Помимо пушки, имеется пулемет калибром 12,7 мм с боезапасом в 300 патронов.

Двигатель и трансмиссия

Двигатель САУ «Пион» В-46-1 V-образной формы, двенадцатицилиндровый четырехтактный, работает на дизельном топливе. Охлаждение жидкостное, мощность до 780 л. с. Разрабатывался на базе силовых установок Т-72 В-46, отличительная особенность — измененное положение вала отбора мощности.

В модернизированной артиллерийской установке двигатель был заменен на многотопливный В-84Б с мощностью 840 л. с. Он имеет механическую трансмиссию с семью передними и одной задней передачей, гидравлическое управление и планетарный механизм поворота.

Средства наблюдения и связи

Наблюдение за местностью обеспечивается семью призменными перископическими приборами ТНПО-160. Еще два таких установлено в крышках люков отделения расчета. При необходимости часть из них заменяется на приборы ночного видения ТВНЕ-4Б.

Наведение орудия обеспечивается панорамным прицелом ПГ-1М, позволяющим вести артиллерийский огонь с закрытых позиций. Для стрельбы по наблюдаемым позициям, включая прямую наводку, используется ОП4М-99А.

Ходовая часть гаубицы

Ходовая часть САУ 2С7 «Пион» сконструирована на базе танка Т-80. Состоит из семи пар сдвоенных обрезиненных опорных катков, а также шести пар одинарных поддерживающих. Направляющие колеса находятся в задней части машины, ведущие — в передней. Подвеска индивидуальная торсионная, имеет гидравлические амортизаторы.

В боевом положении направляющие колеса опускаются на грунт, что обеспечивает лучшую устойчивость при стрельбе. Регулирование осуществляется двумя гидроцилиндрами, расположенными по осям.

Специальное оборудование

К специальному оборудованию САУ Пион относятся:

• сошник в задней части, обеспечивающий устойчивость при стрельбе;
• дизельный генератор 9Р4-6У2 мощностью 24 л. с.

Регулировка сошника обеспечивается двумя гидравлическими домкратами. Дизельный генератор предназначен для работы с гидравликой машины, когда она находится на стоянке.

История создания

В таблице перечислены все важные события в истории САУ Пион (самоходная артиллерийская установка):

1967 год	Принятие постановления Совета министров СССР о создании новой самоходной пушки. По заданию новое орудие должно было с легкостью разрушать бетонные, железобетонные и земляные укрепления, уничтожать дальнобойную артиллерию, установки тактических ракет и другие средства доставки ядерных зарядов. Дальность стрельбы САУ Пион должна была составлять не менее 25 000 м
8 июля 1970 года	Официальное утверждение начала работ по новой 203-мм САУ особой мощности постановлением ЦК КПСС и Совета министров СССР № 427-161. Головным разработчиком 2С7 был назначен Кировский завод, пушка 2А44 проектировалась в ОКБ-3 волгоградского завода «Баррикады»
1973 год	Утверждены тактико-технические характеристики САУ Пион. Согласно заданию, самоходная пушка 2С7 должна была обеспечивать безрикошетную дальность стрельбы Пиона от 8,5 до 35 км осколочно-фугасным снарядом массой 110 кг, при этом должна была обеспечиваться возможность стрельбы ядерным выстрелом 3ВБ2, предназначенным для 203-мм гаубицы Б-4М. Скорость движения по шоссе должна была быть не менее 50 км/ч
1973-1974 годы	Два опытных образца САУ 2С7 были изготовлены и направлены на испытания. Первый образец проходил ходовые испытания на полигоне Струги Красные. Второй образец проходил испытания стрельбой, однако выполнить требования по дальности стрельбы не смог. Проблема была решена подбором оптимального состава порохового заряда и типа выстрела
1975 год	Военная техника Пион была принята на вооружение Советской армии
1976 год	Самоходная артиллерийская установка стала выпускаться серийно и поступать в артиллерийские бригады особой мощности
1977 год	Во Всесоюзном научно-исследовательском институте технической физики для САУ 2С7 были разработаны и поступили на вооружение ядерные боеприпасы
1979 год	На базе пушки 2А44 был разработан проект корабельной артиллерийской установки под шифром «Пион-М». Теоретическая масса артиллерийской установки без боекомплекта составила 65—70 тонн. Боекомплект должен был составлять 75 выстрелов, а скорострельность до 1,5 выстрелов в минуту. Артиллерийскую установку «Пион-М» предполагалось устанавливать на корабли проекта 956 типа «Современный». Однако, из-за принципиального несогласия руководства ВМФ с использованием крупного калибра, дальше проекта работы по артиллерийской установке «Пион-М» не продвинулись 203,2-мм пушка 2А44 САУ Пион
1980-е годы	Проведение модернизации САУ 2С7. Поэтому была открыта опытно-конструкторская работа под шифром «САУ Малка» (индекс ГРАУ — 2С7М). Прежде всего ставился вопрос о замене силовой установки, так как двигатель В-46-1 не обладал достаточной мощностью и надёжностью работы. Для «Малки» был разработан двигатель В-84Б, отличавшийся от используемого в танке Т-72 особенностями компоновки двигателя в моторно-трансмиссионном отделении. Благодаря новому двигателю САУ могла заправляться не только дизельным топливом, но также керосином и бензином. В результате модернизации изменились все характеристики миномета Пион
Февраль 1985 года	САУ с новой силовой установкой и модернизированной ходовой частью подверглась испытаниям. По результатам модернизации ресурс мотопробега САУ был увеличен до 8000—10 000 км. Для приёма и отображения информации с машины старшего офицера батареи места наводчика и командира были оборудованы цифровыми индикаторами с автоматическим приёмом данных, что позволило сократить время перевода машины из походного в боевое положение и обратно. Благодаря изменённой конструкции укладок возимый боекомплект был увеличен до 8 выстрелов. Новый механизм заряжания позволил осуществлять заряжание орудия при любых углах вертикальной наводки. Таким образом скорострельность была увеличена в 1,6 раза (до 2,5 выстрелов в минуту), а режим огня — в 1,25 раза. Для слежения за важными подсистемами в САУ была установлена аппаратура регламентного контроля, осуществлявшая непрерывный мониторинг узлов вооружения, двигателя, гидросистемы и энергоагрегатов
1986 год	Началось серийное производство САУ 2С7М
1990 год	В Советские войска была передана последняя партия из 66 машин 2С7М. На 1990 год стоимость одной самоходной артиллерийской установки 2С7 составляла 521 527 рублей. За 16 лет производства было выпущено более 500 единиц 2С7 различных модификаций

Обстрел САУ Пион

120-мм миномет 2Б11 комплекс 2С12 Сани ТТХ. Дальность стрельбы. Вес

120-мм миномет 2Б11 представляет собой усовершенствованную модификацию прежней модели, 120-мм миномета образца 1943 года, производство которого началось в 1943 году и которому было суждено стать одним из самых распространенных минометов калибра 120 мм. Миномет М-43 оказал большое влияние на конструкции последующих систем — до сих пор во многих странах мира минометы М-43 и их копии остаются на вооружении и даже продолжают выпускаться серийно (так, китайский 120-мм миномет Тип 55 является прямой калькой советского М-43).

Миномет 2Б11 комплекс 2С12 Сани — видео

https://youtube.com/watch?v=c6sZp9Ouv8E

120-мм миномет 2Б11 является усовершенствованной модификацией М-43, причем в основном изменения состоят в использовании новых материалов, позволивших уменьшить полный боевой вес по сравнению с предшественником.

В армиях государств — бывших членов Восточного блока 120 мм минометы придавались пехотным частям вместо других видов артиллерийских систем непосредственной огневой поддержки. При транспортировке 2Б11 обычно перевозится в собранном виде на легком колесном лафете — в этом заключается одно из главных отличий от М-43. При подготовке к стрельбе ствол просто поднимается вручную до тех пор, пока круглая плита не упирается в землю. После этого колесный лафет можно убрать, и миномет при стрельбе будет опираться на двуногую сошку. При необходимости ствол, плита и лафет отделяются друг от друга; возможна транспортировка миномета в разобранном виде вьючным способом.

Закатывание расчётом миномёта по сходням в кузов транспортной машины 2Ф510А с помощью электрической лебёдки

При стрельбе мины заряжаются вручную с дульной части; в нижней части гладкого ствола имеется закрепленный боек, от которого воспламеняются метательные заряды различной мощности. Возможно оснащение миномета курково-спусковым механизмом. Некоторые модификации 2Б11 оснащены установленным на дуле предохранителем от двойного заряжания.

Существует несколько самоходных шасси для установки 2Б11, в том числе на базе переоборудованного гусеничного транспортера МТ-ЛБ, состоящего на вооружении Ирака, а также чешский вариант, собранный на шасси гусеничной боевой машины пехоты БМП-2 со снятой башней, имеющий обозначение ПРАМ-С.

120-мм миномет 2Б11 может стрелять практически любыми видами 120-мм мин (в действительности их калибр равен 119.4 мм), выпускаемых как на Востоке, так и на Западе. Максимальная дальность стрельбы составляет 7100 метров, а минимальная — 480 метров. Боевая скорострельность до 15 выстрелов в минуту.

120-мм миномёт 2Б11 состоит из:

— ствола,- предохранителя от двойного заряжания,- двуноги-лафета,- опорной плиты,- прицела МПМ-44М.

Ствол предназначен для производства выстрела и сообщения мине начальной скорости в определенном направлении. Состав ствола:

— труба,- казённик,- обтюрирующее кольцо.

Варианты и модификации

2С12 — буксируемый вариант с транспортной машиной 2Ф510 на шасси ГАЗ-66-05 (колёсная формула 4 × 4, комплект специального оборудования 2Ф32 — лебёдка, оснащённая электроприводом, сходни для закатывания миномёта на колёсном ходу в кузов с помощью лебёдки, элементы крепления миномёта в кузове, и пр.);

2С12А — модернизированный буксируемый вариант с транспортной машиной 2Ф510А на шасси Урал-43206 (Урал-43206-0551-41 или Урал-43206-0651: колёсная формула 4 × 4, комплект специального оборудования 2Ф32 — электрическая лебёдка, сходни, элементы крепления и пр.);

2С12Б «Дилемма-2С12» — самоходный вариант на базе бронетранспортёра МТ-ЛБ.

2. Описание конструкции

203-мм орудие 2А44 для 2С7 было разработано в ОКБ-2 завода «Баррикады». Зарядка главного орудия при нормальной работе САУ осуществляется с грунта или с грузовика с помощью специального подъёмного механизма, установленного на платформе, с правой стороны относительно основного орудия. Заряжающий при этом находится слева от орудия, управляя процессом зарядки с помощью пульта управления. Возимый боекомплект САУ (4-8 выстрелов) является «неприкосновенным запасом» и используется только когда возникают перебои с доставкой боеприпасов другими путями.

Для восприятия энергии откатных частей пушки 2С7 оборудована опускающимися направляющими колёсами и сошниковыми устройствами. Самоходная пушка оснащена разрыхлителями для самоокапывания.

2.1. Броневой корпус и башня

Самоходное орудие было выполнено по безбашенной схеме. На вертлюге установлена пушка, которая оборудована гидравлическими приводами вертикального и горизонтального наведения. Боевой расчёт располагается в корпусе в двух бронированных отделениях: отделение управления, которое находится в передней части и вынесено за гусеничный обвод; отделение размещения расчёта (находится в средней части). Оба отделения отапливаются и оснащены средствами защиты от ОМП. Отделение управления оснащено приборами наблюдения в дневном и ночном режиме работы. В целях экономии моторесурса ходового двигателя, установка оборудована автономным дизель-электрогидравлическим агрегатом. Впервые в отечественной практике, корпус шасси был изготовлен из двухслойной брони, что обеспечило прочность, жёсткость и пуленепробиваемость конструкции.

2.2. Вооружение

2.2.1. Используемые снаряды

В настоящее время САУ может использовать 3 типа снарядов: осколочно-фугасные, активно-реактивные и специальные (ядерные). Также к САУ были разработаны бетонобойный и химический снаряды.

Выбор между осколочно-фугасным и активно-реактивным снарядами осуществляется непосредственно на позиции в зависимости от дальности до цели. Осколочно-фугасный и активно-реактивный снаряды являются снарядами общего применения. Благодаря огромной мощности пушки, они могут использоваться для поражения практически любых объектов, за исключением сильно защищённых/углублённых укреплений.

Для уничтожения сильно защищённых/углублённых укреплений предназначен бетонобойный снаряд. Более чем 100 кг снаряд со скоростью встречи с целью более 2-х Махов способен уничтожить большинство фортификационных сооружений, тем самым обеспечивая надёжное поражение защищённых объектов, таких как склады боеприпасов, командные пункты и проч.

Применение ядерных снарядов возможно лишь при соответствующей команде высшего командования. В этом случае снаряды доставляются к позиции со специальных складов в охраняемых конвоем грузовиках. Ядерные снаряды предназначены для уничтожения особо крупных промышленных объектов и объектов инфраструктуры, а также крупных скоплений войск противника. Минимальная дальность стрельбы ядерными снарядами составляет 18 км, максимальная — 30 км.

Химическое оружие запрещено ООН и в данный момент все запасы химического оружия России проходят процедуру утилизации. Можно говорить о том, что в настоящее время стрельба химическими снарядами из 2С7 невозможна.

Эксперты полагают возможным дальнейшее повышение возможностей САУ при разработке корректируемых (или самонаводящихся), а также кассетных боеприпасов для неё.

Таблица ТТХ выстрелов, используемых орудием 2А44
Индекс	Тип боеприпаса	Масса снаряда, кг	Масса ВВ, кг	Максимальная дальность стрельбы, км
3ВО15	осколочный	110	0,23	30,4
3ВО16	осколочный	110	0,23	13
3ВОФ34	ОФС	110	17,8	37,4
3ВОФ35	АР ОФС	102	13,32	47,5
3ВОФ42	ОФС	110	17,8	25,4

2.3. Двигатель и трансмиссия

Двигатель и бортовые коробки передач были заимствованы из Т-72. В отличие от танка, двигатель стоит продольно, поэтому после двигателя стоит конический повышающий редуктор, разделяющий мощность на два потока.

Ходовая часть выполнена на основе узлов танка Т-80.

Описание конструкции артиллерийского комплекса «Пион»

Как уже говорилось выше, САУ «Пион» выполнена с открытой рубочной частью, то есть по безбашенной схеме. Орудие установки размещено открыто в кормовой части гусеничного шасси. В передней части кузова расположено отделение управления, далее размещен моторно-трансмиссионный отсек, за ним следует отделение расчета и замыкает боевая рубка. Бронированный корпус имеет весьма необычную форму — вынесенная далеко вперед кабина экипажа служит дополнительным противовесом тяжелому орудию. Обслуживанием артиллерийской установки «Пион» занимается команда из четырнадцати человек, из них семь – экипаж САУ. В походном положении экипаж располагается в отсеках расчета и управления, а остальные семь человек находятся в специальном грузовом автомобиле или бронетранспортере.

В кормовой части корпуса смонтирована мощнейшая пушка калибра 203 мм (2А44), масса которой составляет 14,6 тонны. Кроме того что орудие создано разборным, оно имеет дополнительный ряд нововведений. Например, конструктивный отказ от использования дульного тормоза обеспечил дульную волну малого давления в рабочей зоне расчета. Это решение позволило отказаться от дополнительной специальной защиты для обслуживающего расчета. 203-мм пушка оснащена поршневым затвором, работающим по двухтактной схеме. Он открывается и закрывается автоматически благодаря механическому приводу, при этом существует возможность выполнения данной операции в ручном режиме. В САУ «Пион» подача с последующей досылкой снарядов осуществляется при помощи специального цепного механизма заряжания, работающего при любых углах горизонтального и вертикального наведения. Такое конструкторское решение позволило существенно сократить время перезарядки, тем самым увеличило скорострельность комплекса.
