Двигатели
В качестве силовой установки на самолетах Су-34 применяются два турбореактивных двигателя типа АЛ-31Ф с двухконтурной конструкцией. Такая схема позволила увеличить рабочие параметры двигателя и сократить удельный расход топлива.
В первом контуре двигателя на одном валу установлены две ступени компрессора и две турбины. Между компрессором и турбиной располагается камера сгорания.
Второй контур, представляет собой оболочку, построенную вокруг корпуса первого контура. При помощи осевого вентилятора в зазор между контурами нагнетается атмосферный воздух, который подается к форсажной камере, расположенной за турбиной первого контура.
В зависимости от модификации двигатели семейства АЛ-31Ф способны развивать тягу от 12800 до 14500 кгс. Предельная тяга достигается на режимах чрезвычайного форсирования и может удерживаться недолго.
На борту бомбардировщика Су-34 располагается автономная установка с приводом от небольшого газотурбинного двигателя. Эта система применяется для пуска основных двигателей при эксплуатации с полевых аэродромов.
Вооружение
В зализе крыла и фюзеляжа установлена одноствольная 30 мм пушка типа ГШ-301 имеющая боекомплект 180 выстрелов. Ящики боекомплекта расположены внутри бронированной кабины пилотов.

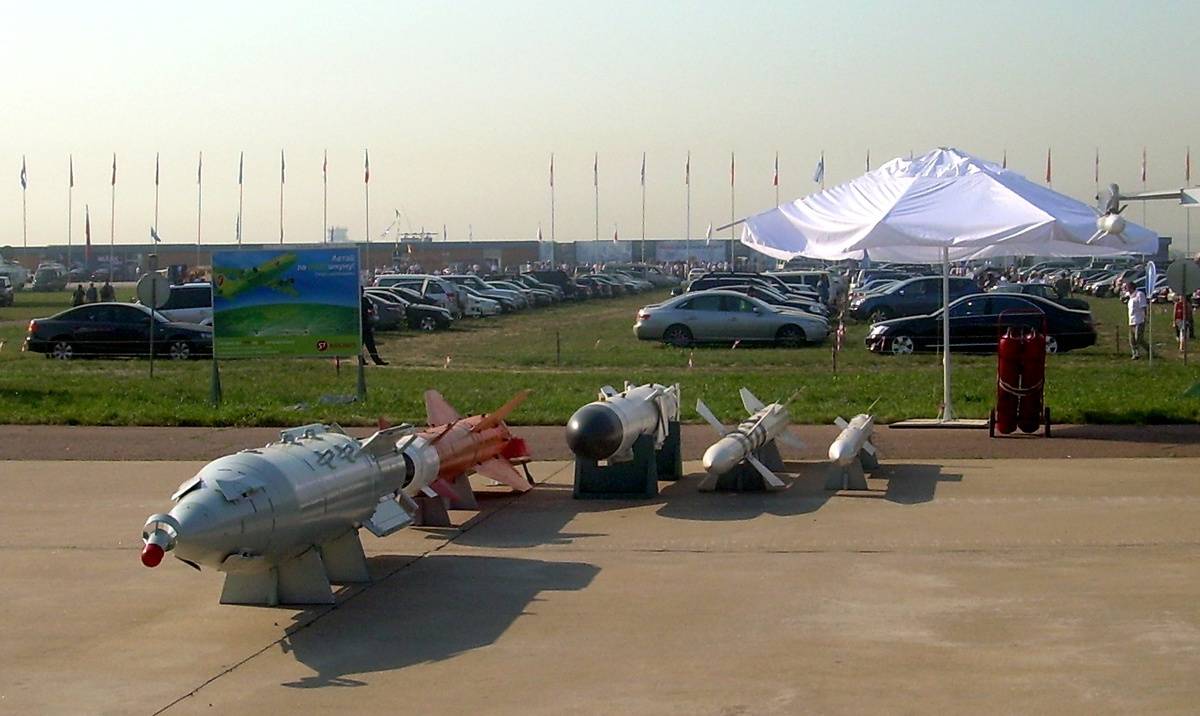

Основное вооружение бомбардировщика Су-34 располагается на 12 точках подвеса, установленных под фюзеляжем, гондолами двигателей и консольными частями крыльев. Общий вес нагрузки может достигать 8000 кг (до 12000 кг в перегруз при дальности полета 1000 км).
Предусмотрены несколько вариантов размещения ракетного вооружения на борту самолета Су-34:
- 8 ракет типа Р-27, установленных на фюзеляже и консолях крыльев;
- 8 ракет средней дальности типа Р-77, размещенных на консолях;
- 6 ракет малой дальности типа Р-73, установленных на крыльях.
Высокая скорость и современное радиолокационное оборудование позволяют самолету Су-34 вести борьбу с любыми целями. Для нанесения точечных ударов по целям наземного и надводного базирования, находящимся на дистанциях до 250 км, применяются следующие комбинации вооружения самолетов:
- До трех единиц тактического ракетного комплекс типа Х-59М, оборудованных системой телевизионного наведения;
- 6 ракет «воздух-земля» типов Х-29, Х-25М или С-25Л;
- До шести ракет, предназначенных для борьбы с кораблями противника (дальность действия от 70 до 250 км);
- Шесть ракет модели Х-31, предназначенных для поражения радиолокационных станций;
- Три управляемые авиабомбы, весом по 1500 кг каждая;
- Шесть управляемых 500 кг бомб;
- Четыре торпеды;
- Для ведения разведки возможна подвеска контейнера, содержащего в себе 70 гидроакустических буев;
- 16 фугасных бомб весом по 500 кг, или 36 по 250 кг, или 48 бомб по 100 кг.
Для обнаружения целей на Су-34 применяется головная радиолокационная станция, которая способна обнаружить крупные наземные цели на расстояниях не менее 200 км.
Дальность обнаружения воздушных целей составляет от 90 км (машина типа истребитель) до 250 км (крупный транспортный самолет). Радар позволяет вести одновременное наблюдение за 10 целями и ведение огня по четырем из них.
В задней части фюзеляжа Су-34 установлен второй радар, предупреждающий об атаке сзади и позволяющий осуществлять направленный пуск ракет в направлении задней полусферы. Дальность действия заднего радара невелика и не превышает 12…15 км.
Производство
По данным на 2011 год, изготовлено 22 Су-34, включая прототипы (б/н 42—48) и серийные (б/н 01—09 и б/н 01—05, 10). Самолёты с б/н 46, 47, 01, 03 проходят испытания в 929-м ГЛИЦ (г. Ахтубинск); б/н 02, 04—09 в 968‑м ИИСАП (г. Липецк); б/н 48 участвует в экспозиции авиасалона МАКС (г. Жуковский); прототипы с б/н 42, 43, 44, 45 к программе летных испытаний больше не привлекаются. Бортовые номера с 01 по 05 производства 2006—2009 гг. останутся в ГЛИЦ (2 борта) и ЦБПиПЛС (3 борта); б/н 06, 07, 08, 09 производства 2010 года, а также б/н 01, 02, 03, 04, 05, 10 производства 2011 года — на 7000-й АБ Балтимор (г. Воронеж).
12 и 22 декабря 2011 года на воронежскую авиабазу «Балтимор» прибыло шесть новых бомбардировщиков Су-34, таким образом эта база стала первой среди строевых частей ВВС получившей на вооружение эти машины.
2008 года подписан 5 летний контракт №319/3/1-ЕОЗ от 10 ноября 2008 года стоимостью 33,6 млрд рублей на поставку 32 самолётов, работы начаты 2009 году. 1 марта 2012 года Министр обороны РФ Анатолий Сердюков и гендиректор Игорь Озар подписали госконтракт на поставку до 2022 года 92 фронтовых бомбардировщиков Су-34.
В общей сложности ВВС намерены приобрести 124 самолётов этого типа.
Серийное производство самолёта налажено на Новосибирском авиационном заводе. Стоимость одного самолёта Су-34 составляет около 1 миллиарда рублей.
НАПО в начале 2008 года объявило о том, что оно первым в России организовало поточную сборку новейших фронтовых бомбардировщиков Су-34. Полная стоимость технического вооружения составит более 50 млн евро.
Автоматизация процесса должна привести к тому, что одновременно можно будет собирать до 20 машин, а ремонт самолётов будет проходить в два раза быстрее.
Реконструкция цеха проводилась в течение всего 2007 года. Холдинг «Сухой» выполняет в рамках гособоронзаказа ремонт и модернизацию фронтовых бомбардировщиков Су-24М и сборку новейших истребителей-бомбардировщиков Су-34.
Представитель холдинга «Сухой»:
| В настоящее время на НАПО им Чкалова реализуется масштабная программа технического перевооружения: в 2008—2009 годах планируется закупить 43 высокопроизводительных обрабатывающих центра на общую сумму порядка 2 млрд рублей, что позволит предприятию выйти на качественно новый уровень создания современной авиатехники. |
Спарка
Су-34
Проработки по двухместной ударной модификации Су-27 велись в ОКБ Сухого с начала 80-х годов, при этом первоначально самолет рассматривался как модификация спарки Су-27УБ. Официально задача по созданию двухместного истребителя-бомбардировщика была в постановлении правительства от 19 июня 1986 года, в ОКБ новый самолет получил заводское обозначение Т-10 В.
В мае 1988 года состоялась защита эскизного проекта самолета. Наряду с традиционной компоновкой кабины по типу Су-27УБ, с тандемным размещением летчиков, там впервые был представлен альтернативный вариант с посадкой пилотов по схеме «рядом». Этот вариант был выбран в качестве основного.
Новая компоновка позволила обеспечить экипажу повышенную комфортность: высота кабины в закресельной ее части позволяет летчику встать в полный рост, посадка членов экипажа осуществляется с помощью встроенной стремянки через нишу передней опоры шасси и эксплуатационный люк в задней стенке кабины.
Руководителем темы 10 В был назначен Р. Г. Мартиросов, рабочий проект по самолету выполнен в 1987—1988 годах. Первый опытный самолет Т10В-1 построен в опытном производстве ОКБ в 1989—1990 годах.
Первый полет на нем выполнил летчик-испытатель ОКБ А. А. Иванов 13 апреля 1990 года. Серийное производство самолета организовано в г. Новосибирске, на Новосибирском авиационном производственном объединении (НАПО) им. В. П. Чкалова, где выпускались самолеты семейства Су-24. Первый предсерийный образец самолета построен в конце 1993-го, первый полет на нем выполнил 18 декабря 1993 года экипаж летчиков-испытателей ОКБ в составе: И. В. Вотинцев и Е. Г. Ревунов.
В июне 1995 года самолет впервые продемонстрирован за рубежом на авиавыставке в Ле Бурже. Летом 1999-го на нем установлено семь мировых рекордов по подъему груза на высоту.
В июне 2003 года был успешно завершен первый этап государственных испытаний самолета. Получено предварительное заключение о соответствии машины требованиям ВВС, началось выполнение следующего этапа испытаний. К 2004 году на заводе в Новосибирске была построена установочная партия в количестве восьми самолетов. В перспективе новая машина должна была стать базовым ударным самолетом фронтовой авиации ВВС РФ и полностью заменить в строю устаревшие Су-24 и Су-24М.
История создания и применения Су-25
В 1969 году был объявлен конкурс, в котором приняли участие четыре конструкторских бюро: Яковлева, Микояна, Ильюшина и Сухого. Все конструкторские бюро, кроме КБ Сухого предложили модификации серийных самолетов. Самолет Ил-102, представленный КБ Ильюшина, соответствовал требованиям конкурса, но отличался излишней простотой и имел ряд недостатков. КБ Сухого выставило на конкурс прототип штурмовика Т-8, который по собственной инициативе уже несколько лет разрабатывали специалисты бюро.
Т-8 был объявлен победителем конкурса. История появления на свет этой машины также довольно любопытна. В 1968 году к конструкторам КБ Сухого обратилась группа преподавателей Военно-воздушной академии с предложением разработать новый штурмовик. Началась работа, первоначально о ней не знал даже генеральный конструктор КБ. Лишь только после того, как была готова концепция нового самолета, о работах сообщили Сухому. Он одобрил это начинание и внес в проект свои коррективы.
Конструкторы изначально задумывали «самолет поля боя», который должен был поддерживать сухопутные войска в условиях сильного противодействия ПВО
Особое внимание было уделено маневренности и живучести самолета. Также самолет должен быть простым в производстве, неприхотливым в обслуживании и не предъявлять высоких требований к аэродромам базирования
Т-8 впервые поднялся в воздух в феврале 1975 года. В 1978 году доработанная машина была передана для государственных испытаний. В 1980 году началась война в Афганистане, и новый штурмовик сразу принял участие в боевых действиях, хотя на тот момент машина еще даже не прошла этап государственных испытаний. Конструкторы самолета указывали на то, что самолет еще не готов, но военные хотели испытать его в боевых условиях.
Самолет прекрасно показал себя в тяжелых условиях Афганистана и получил наивысшие оценки военных. Сразу после официального окончания испытаний была создана особая авиационная эскадрилья, вооруженная Су-25, которая была отправлена в Афганистан. Именно там этот самолет получил свое прозвище «Грач».
Самолет приспосабливался к тяжелым условиям войны. В 1984 году у моджахедов появились ПЗРК, в ответ на это, на Су-25 были установлены дополнительные кассеты с ИК-ловушками. Через два года у противника появился новейший американский ПЗРК «Стингер», который стал серьезной проблемой для советской авиации. Этот комплекс был оборудован совершенной системой наведения, поэтому разработчики штурмовика занялись увеличением живучести самолета. Была изменена система прокладки трубопроводов, усилена их защита. В хвостовой части самолета была установлена система пожаротушения.
Штурмовик Су-25 воевал в Афганистане на протяжении восьми лет, и этот период показал высокую надежность и эффективность машины. «Грачи» совершили 60 тысяч вылетов, потеряв при этом всего лишь 23 машины. Были случаи, когда Су-25 возвращался на аэродром, имея до 150 пробоин. Ни один из самолетов не был потерян из-за взрыва топливных баков или гибели пилота.
Кроме Афганистана штурмовик Су-25 принимали участие в гражданском конфликте в Анголе. Эти самолеты участвовали в ирано-иракской войне, правда, информации об их боевом применении нет. Они были задействованы в конфликтах, которые происходили в бывших советских республиках. Эти машины воевали в Африке, активно применялись в ходе первой и второй чеченской войны. Сегодня Су-25 применяются в Ираке против боевиков организации ИГИЛ.
Самолет Су-25 перестал серийно выпускаться в 1992 году. Он является основным штурмовиком российской армии. Летчики очень любят эту машину.
Топливная система
Запас топлива на борту самолета Су-34 находится в нескольких топливных баках, расположенных в фюзеляже, цетроплане и консольных частях крыльев. Количество баков и их точное расположение отличается по данным из различных источников.
Все баки связаны между собой системой трубопроводов с перекачивающими насосами. Это позволяет равномерно вырабатывать топливо в ходе полета, сохраняя центровку самолета в заданных пределах.
Забор керосина в топливоподающую аппаратуру двигателей выполняется из специального расходного бака. Внутренняя поверхность всех баков покрыта протектором на основе пенополиуретановой смеси.
При пробитии бака Су-34 с такой защитой исключается формирование топливовоздушных смесей, которые могут привести к пожару на борту.
Для увеличения радиуса действия возможна установка сбрасываемых топливных баков на внешних подвесах. Максимальный объем подвесных емкостей до 3000 л.
В роли заправщика могут выступать машины типа Ил-78 или другой самолет Су-34, оснащенный специальным подвесным агрегатом для дозаправки. Заправка может осуществляться в ночных условиях при помощи подсветки шланга двумя фарами, размещенными в носовой части.
Планер и шасси
Планер фронтового бомбардировщика Су-34 имеет интегральную схему компоновки и построен по схеме продольного триплана. Крыло трапециевидной формы имеет угол по передней кромке равный 42 град.
Перед крылом установлено дополнительное горизонтальное оперение, которое может быть повернуто в широком диапазоне целиком. Силовые установки размещались в двух гондолах, установленных в центроплане самолета.
Входные воздушные каналы не имели регулировки, поскольку основным предназначением Су-34 было нанесение бомбовых и ракетных ударов при полете на небольших высотах. Носовой обтекатель фюзеляжа получил удлиненную форму, которая позволила поместить бортовой радар с антенной малых габаритов.
Для взлета и посадки самолета применяется шасси с носовой управляемой стойкой, оснащенной двумя колесами параллельного расположения и двумя основными опорами, размещенными на крыльях.
Ниши крыльевых стоек расположены в цетроплане, непосредственно за гондолами двигателей. При уборке стойка, оснащенная тандемной установкой двух колес, поворачивается вокруг оси.
Для дополнительного торможения при посадке имеется двойной парашют, размещенный в контейнере на верхней части фюзеляжа. Перед выпуском куполов контейнер выдвигается из фюзеляжа Су-34.
Тактико-технические характеристики и боевое применение
Многофункциональность самолета Су-34 делает его уникальной машиной, не имеющей прямых аналогово в вооруженных силах других государств. Наиболее близким по назначению и тактико-техническим данным являются американский многоцелевой истребитель «Макдоннел-Дуглас» Ф-15Е и модернизированный российский Су-24М2.
| Су-24М2 | Су-34 | Ф-15Е | |
| Страна | РФ | РФ | США |
| Допустимый взлетный вес, кг | 39700 | 44360 | |
| Размах крыльев, мм | 17640 | 14700 | 13050 |
| Длина, мм | 24590 | 22000 | 19430 |
| Высота, мм | 6190 | 5930 | 5630 |
| Тяга двигателей, кг | Два по 11250 | Два по 14500 | Два по 13250 |
| Максимальная скорость на высоте, км/ч | 1700 | 1900 | 2655 |
| Максимальная скорость на уровне моря, км/ч | 1400 | 1400 | 1450 |
| Дальность, км | 4270 | 4500 | 4445 |
| Радиус применения, км | До 560 | До 1130 | 1270 |
| Потолок, м | 1100 | 17000 | 20000 |
| Эксплуатационная перегрузка | 6,5 | 7 | 9 |
Первым опытом применения самолета Су-34 в боевых условиях стал конфликт 2008 года в Южной Осетии. Бомбардировщики ограниченно применялись для ведения борьбы с помощью наведения помех с радиолокационными установками Грузии.
Помимо этого был выполнен запуск, как минимум, одной ракеты, которая уничтожила радарную установку грузинской армии. В ходе боевых действий в Сирии несколько бомбардировщиков Су-34 применялись для нанесения ракетных и бомбовых ударов по позициям террористов.
Удары наносятся с помощью фугасных и управляемых авиабомб весом по 500 кг, а также ракет средней и малой дальности. По сведениям из арабских СМИ один Су-34 был сбит зенитным огнем.
Советский тяжелый истребитель поколения «4» Су-27.
Су-27
В 1965г. США приступили к разработке перспективного истребителя 4-го поколения. В результате в 1974 в Америке начинают серийное производство самолетов F-15.
Советский Союз, в качестве симметричного ответа объявляет тендер на проектирование нового фронтового истребителя. Участниками конкурса стали три ОКБ Сухого, Яковлева и Микояна. После состоявшегося в 1972г. научно-технического совета победителем стало конструкторское бюро Сухого.
До 1979г. строятся три прототипа Т-10-1, Т-10-2 и Т-10-3, которые поднялись в воздух в 1977-м, 1978-м и 1979-м годах соответственно. К этому времени в союз стали поступать данные о летно-технических характеристиках F-15. После чего стало ясно, что наш образец по ряду параметров сильно уступает американскому. В кратчайшие сроки инженеры Сухого разрабатывают улучшенный вариант Т-10С-1, который отрывается от взлетной полосы весной 1980г.
После летных испытаний комиссия удовлетворенно заявила, что наш самолет не уступает, а по некоторым параметрам превосходит истребитель США.
В 1981г. разворачивают массовое производство Су-27 сразу на нескольких авиазаводах. А в 1990г. самолет принимают на вооружение. Всего со стапелей заводов-изготовителей сошло 809 машин этого типа.
Впоследствии Су-27 подвергся глубокой модернизации, в результате чего появился самолет с передним горизонтальным оперением Су-27М.
Преимущества и недостатки
Достоинства Су-34:
- высокая маневренность, позволяющая быстро менять позицию в атаке и уклоняться от атак противника;
- способность нести большую боевую нагрузку;
- большой радиус действия;
- эффективность в обнаружении и, соответственно, в уничтожении бронетехники и других мобильных наземных целей;
- разнообразие используемого вооружения, включая противокорабельное, противолодочное, противорадиолокационное;
- низкая стоимость самолета, простота ремонта и обслуживания благодаря взаимозаменяемости ряда агрегатов с машинами семейства Су-27.
О недостатках истребителя-бомбардировщика известно, что в 2013 году Минобороны РФ официально заявило об их устранении.
Военные самолеты Су. Основа ПВО СССР перехватчик Су-15.
Су-15
Работы по созданию средства перехвата воздушных целей стартовали в 1961г. За основу был взят, уже зарекомендовавший себя, Су-11. Прототип подготовили к 1962г. ГИ самолет прошел без существенных замечаний, и весной 1965г. комплекс перехвата принимают на вооружение. Самолет имел такой запас прочности, что мог развивать сверхзвуковую скорость у самой земли. Аналогов с такими исключительными характеристиками на тот момент не было ни в одной стране мира.
Вам может быть интересно — «Вертолеты Миля».
Крупносерийное производство развернулось в 1966г. Всего выпущено 1300 перехватчиков Су-15. Долгое время этот самолет составлял основу ПВО Советского Союза.
Тактико-технические характеристики Су-25К
Экипаж Су-25
— 1 лётчик
Размеры Су-25
— Длина: 15,36 м (с ПВД) — Размах крыла: 14,36 м — Высота: 4,8 м — Площадь крыла: 30,1 м² — Коэффициент удлинения крыла: 6 — Коэффициент сужения крыла: 3,38 — Угол стреловидности по передней кромке: 20° — Поперечное V крыла: −2,5° — База шасси: 3,57 м — Колея шасси: 2,51 м
Вес Су-25
— Масса пустого: 9315 кг — Масса снаряжённого: 11 600 кг — Нормальная взлётная масса: 14 600 кг — Максимальная взлётная масса: 17 600 кг — Масса топлива во внутренних баках: 3000 кг
Двигатель Су-25
— Силовая установка: 2 × ТРД Р-95Ш — Тяга: 2 × 4100 кгс (40,2 кН)
Скорость Су-25
— Максимальная скорость: 950 км/ч (с норм. боевой нагрузкой) — Крейсерская скорость: 750 км/ч — Посадочная скорость: 210 км/ч
Практическая дальность Су-25
(с норм. боевой нагрузкой) — на высоте: без ПТБ: 640 км — на высоте: с 2× ПТБ-800: 950 км — на высоте: с 4× ПТБ-800: 1250 км — у земли: без ПТБ: 495 км — у земли: с 2× ПТБ-800: 620 км — у земли: с 4× ПТБ-800: 750 км
Перегоночная дальность Су-25
— 1950 км
Практический потолок Су-25
— 7000 м
— Высота боевого применения с максимальной боевой нагрузкой: 5000 м — Радиус виража: 680 м (при норм. боевой нагрузке на 1500 м при 555 км/ч) — Скороподъёмность: 60 м/с (у земли с нагрузкой 1000 кг) — Нагрузка на крыло: 485 кг/м² (при норм. взлётной массе) — Тяговооружённость: 0,56 / 0,466 (при норм./макс. взлётной массе)
Длина разбега Су-25
— на бетонной ВПП 550 м; на грунтовой ВПП 600 м
Длина пробега Су-25
— (без тормозного парашюта) на бетонной ВПП 600 м; на грунтовой ВПП: 700 м
Максимальная перегрузка Су-25
— с нормальной боевой нагрузкой + 6,5g; с максимальной боевой нагрузкой: + 5,2g
Вооружение Су-25
— Стрелково-пушечное: двухствольная 30-мм пушка ГШ-30-2 с боезапасом 250 снарядов — Точки подвески: 10
Боевая нагрузка
— нормальная: 1400 кг (4× ФАБ-250 + 2× Р-60 + боезапас пушки) — максимальная: 4400 кг
Управляемые ракеты
— ракеты «воздух-воздух»: 2 × Р-60 (АА-8) — ракеты «воздух-поверхность»: 4 × Х-25МЛ или Х-25МЛП или С-25Л или 2 × Х-29Л
Неуправляемые ракеты
— 256 (8 × 32) × 57 мм С-5 в блоках УБ-32 или — 160 (8 × 20) × 80 мм С-8 в блоках Б-8 или — 40 (8 × 5) × 122 мм С-13 в блоках Б-13 или — 8 × 240 мм С-24 или 266 мм С-25
Бомбы
— свободнопадающие и корректируемые различного назначения, бомбовые кассеты — 8 × 500 кг (ФАБ-500, РБК-500 и т. д.) или — 8 × 250 кг (ФАБ-250, РБК-250 и т. д.) или — 8 или 32 × 100 кг или — 8 × контейнеров КМГУ-2
Стрелково-пушечные контейнеры
— 4 × СППУ-22-1 с отклоняемой в вертикальной плоскости двухствольной 23-мм пушкой ГШ-23 260 снарядов, СППУ-30 и СППУ-687 с 30-мм пушками ГШ-30, и другие.
