Первый советский стратегический бомбардировщик Ту-4: история, описание и характеристики

Лётно-технические характеристики

Хотя обычно самолёт Т-4 сравнивают со стратегическим бомбардировщиком Ту-160, уместнее будет провести параллель с другой машиной Туполева – Ту-22. Во всяком случае, по массе и габаритам эти самолёты гораздо ближе.

Т-4	Ту-22М2
Размах крыла, м	22	34
Длина, м	44	41
Максимальная взлётная масса, т	135	126
Максимальная скорость, км/ч	3200	1800
Вооружение	2 ракеты Х-45	До 3 ракет Х-22, 24 тонны бомб

Бомбардировщик Ту-22М2 отправился в первый полёт в 1973 году – чуть позже «сотки». Рекордными характеристиками он не обладал, да и до этого уровня доводился долго. Но он был многорежимным самолётом, способным осуществлять полёты на малых высотах и нести значительную бомбовую нагрузку.

Двигатель

Модель двигателя	АМ-01
Количество цилиндров	6
Номинальная мощность при 1 600 об/мин	110 л.с.
Удельный расход топлива при номинальной мощности	185 г/л с*ч
Диаметр цилиндра, ход поршня	130, 140 мм
Рабочий объем цилиндров	11,15 л
Степень сжатия	16,5
Вес двигателя	1 000 кг

Гусеничный трактор оснащен 4-тактным дизельным двигателем производства Алтайского тракторного завода АМ-01 с неразделенной камерой. Силовой агрегат, в свою очередь, оборудован пусковым ДВС марки ПД-10М (10 л.с.) с электростартером. Пусковое топливо представляет собой смесь автомобильного бензина А-66 с дизельным маслом (соотношение 15:1). Модель силовой установки АМ-01 отличалась небольшим расходом топлива, но очень громкой работой.

История создания и применения Су-25

В 1969 году был объявлен конкурс, в котором приняли участие четыре конструкторских бюро: Яковлева, Микояна, Ильюшина и Сухого. Все конструкторские бюро, кроме КБ Сухого предложили модификации серийных самолетов. Самолет Ил-102, представленный КБ Ильюшина, соответствовал требованиям конкурса, но отличался излишней простотой и имел ряд недостатков. КБ Сухого выставило на конкурс прототип штурмовика Т-8, который по собственной инициативе уже несколько лет разрабатывали специалисты бюро.

Т-8 был объявлен победителем конкурса. История появления на свет этой машины также довольно любопытна. В 1968 году к конструкторам КБ Сухого обратилась группа преподавателей Военно-воздушной академии с предложением разработать новый штурмовик. Началась работа, первоначально о ней не знал даже генеральный конструктор КБ. Лишь только после того, как была готова концепция нового самолета, о работах сообщили Сухому. Он одобрил это начинание и внес в проект свои коррективы.

Конструкторы изначально задумывали «самолет поля боя», который должен был поддерживать сухопутные войска в условиях сильного противодействия ПВО

Особое внимание было уделено маневренности и живучести самолета. Также самолет должен быть простым в производстве, неприхотливым в обслуживании и не предъявлять высоких требований к аэродромам базирования

Т-8 впервые поднялся в воздух в феврале 1975 года. В 1978 году доработанная машина была передана для государственных испытаний. В 1980 году началась война в Афганистане, и новый штурмовик сразу принял участие в боевых действиях, хотя на тот момент машина еще даже не прошла этап государственных испытаний. Конструкторы самолета указывали на то, что самолет еще не готов, но военные хотели испытать его в боевых условиях.

Самолет прекрасно показал себя в тяжелых условиях Афганистана и получил наивысшие оценки военных. Сразу после официального окончания испытаний была создана особая авиационная эскадрилья, вооруженная Су-25, которая была отправлена в Афганистан. Именно там этот самолет получил свое прозвище «Грач».

Самолет приспосабливался к тяжелым условиям войны. В 1984 году у моджахедов появились ПЗРК, в ответ на это, на Су-25 были установлены дополнительные кассеты с ИК-ловушками. Через два года у противника появился новейший американский ПЗРК «Стингер», который стал серьезной проблемой для советской авиации. Этот комплекс был оборудован совершенной системой наведения, поэтому разработчики штурмовика занялись увеличением живучести самолета. Была изменена система прокладки трубопроводов, усилена их защита. В хвостовой части самолета была установлена система пожаротушения.

Штурмовик Су-25 воевал в Афганистане на протяжении восьми лет, и этот период показал высокую надежность и эффективность машины. «Грачи» совершили 60 тысяч вылетов, потеряв при этом всего лишь 23 машины. Были случаи, когда Су-25 возвращался на аэродром, имея до 150 пробоин. Ни один из самолетов не был потерян из-за взрыва топливных баков или гибели пилота.

Кроме Афганистана штурмовик Су-25 принимали участие в гражданском конфликте в Анголе. Эти самолеты участвовали в ирано-иракской войне, правда, информации об их боевом применении нет. Они были задействованы в конфликтах, которые происходили в бывших советских республиках. Эти машины воевали в Африке, активно применялись в ходе первой и второй чеченской войны. Сегодня Су-25 применяются в Ираке против боевиков организации ИГИЛ.

Самолет Су-25 перестал серийно выпускаться в 1992 году. Он является основным штурмовиком российской армии. Летчики очень любят эту машину.

Конструкция

Самолёт Ту-4 конструктивно почти полностью повторял американский бомбардировщик B-29. Это был 4-моторный моноплан, имеющий среднее расположение крыла и однокилевое оперение. Сигарообразный фюзеляж круглого сечения включал в себя 6 отсеков, из них – 3 гермокабины. Между передней и центральной гермокабинами находился бомбовый отсек, над ним проходил герметичный лаз, соединяющий кабины. В задней кабине сидел кормовой стрелок.

Цельнометаллическое крыло собиралось из 2 отъёмных секций и центроплана. К кессону, образованному силовым набором центроплана, крепились мотогондолы и стойки шасси. К отъёмным частям крепились неразрезные элероны с триммерами, а также закрылки с электромеханическим приводом.

Они оснащались системой 2-ступенчатого наддува, включающей по 2 турбонагнетателя и приводной центробежный компрессор. Топливо поступало их мягких протектированных баков, размещённых в центроплане.

Как и на B-29, в бомболюке можно было установить дополнительные баки. Винты – 4-лопастные, с автоматически изменяемым шагом. Вспомогательная силовая установка на Ту-4 представляла собой малогабаритный бензиновый двигатель, приводивший в действие генератор.

Гидравлическая система бомбардировщика, как и на прототипе, использовалась только для управления механизмами колёсных тормозов. Все прочие приводы были электрическими. Ток на них подавали 6 генераторов, установленных на двигателях.

В состав радионавигационного оборудования Ту-4 входили радиокомпас, 2 радиовысотомера и маркерный приёмник. На самолёт также была установлена система «свой-чужой». Точность бомбометания обеспечивала РЛС «Кобальт», с помощью которой высчитывалось упреждение. Результаты сброса бомб фиксировались фотоаппаратами и кинокамерой.

Но Ту-4 отличался от B-29 не только силовой установкой. Было усилено оборонительное вооружение. Если американцы устанавливали на бомбардировщики 12,7 мм пулемёты Браунинга, то в СССР использовали 20 мм пушки Березина Б-20. Более того, на поздних самолётов пушки снова заменили на 23 мм орудия НР-23 конструкции Нудельмана и Рихтера.

«Братская» конкуренция

Проектирование самолёта велось на конкурсной основе и в единые сроки с турбовинтовым самолётом Ту-95 (Туполев не мог остаться в стороне), в противовес создаваемым, так же на конкурсной основе, американским аналогам фирмы Боинг —B-52 и фирмы Конвэйр —YB-60.

В отличие от американского конкурса, завершившегося принятием на вооружение только машины фирмы Боинг, в серийное производство и на вооружение ДА СССР были приняты обе конкурирующие машины, которые в течение всего периода доводки и модернизации оставаясь конкурентами — буквально подстраховывали и дополняли друг друга в плане обеспечения ядерного паритета со стороны СССР.

Самолёт «2М» превосходил «Ту-95» по скорости полёта на всех режимах (включая полёт на предельно малой высоте), по величине бомбовой нагрузки, обладал меньшей акустической и радиолокационной заметностью, но, без дозаправки в воздухе — уступал ему в дальности полёта исключительно по причине большого удельного расхода топлива двигателей марки АМ-3.

Поэтому, в учебно-тренировочных полётах, при необходимости возвращения на аэродром вылета — самолёт «2М», по сравнению с Ту-95, — обладал несколько меньшим оперативно-тактическим радиусом действия.

7 Ту-95

СДБ должен был доставить по так называемому: «трансполярному маршруту» свободнопадающий ядерный заряд максимальной мощности (максимальной массы) в любую точку на территории США.

При выборе аэродинамической компоновки СДБ были использованы, и это интересно, научно-технические разработки германских специалистов. На самолете было установлено велосипедное шасси, которое было наиболее выгодно в весовом отношении из-за относительно коротких стоек. Расчётная относительная масса велосипедного шасси для «СДБ» составила 3 – 3,5% от массы самолёта, в то время как расчётная относительная масса 3-х опорной схемы шасси составила 4 – 6,5%.

Велосипедная схема избавляла крыло от обтекателей шасси, создающих дополнительное аэродинамическое сопротивление, и самое главное — избавляло крыло от ударных нагрузок при рулении, взлёте и особенно при посадке; по сравнению с другими схемами.

На период постройки, доводки и внедрения самолёта в серийное производство на заводе № 23, в ОКБ-23 и в экспериментальном комплексе предприятия работали около 10000 человек.

Первый опытный самолёт (заводской номер 4300001) был заложен 15 мая 1952 года и при работе в три смены закончен осенью. Полоса заводского аэродрома была небольшой, поэтому самолёт разобрали на агрегаты, перевезли на базу ОКБ в Жуковском (ЛИИ), где он снова был собран.

Свой первый десятиминутный полёт М-4 совершил 20 января 1953 года — спустя два месяца после первого полёта Ту-95. В рамках первого этапа заводских испытаний М-4 выполнил 28 полётов, а после доработок ещё 18. Первый опытный самолёт М-4 с двигателем АМ-3 имел дальность полёта 9050 км на скорости 800 км/час.

19 сентября 1953 года вышло постановление о выпуске в 1954—1955 годах на заводе № 23 опытной серии из одиннадцати самолётов.

Из построенных серийно 32 самолётов три погибли вместе с экипажами, причём вскоре после постройки. Одна катастрофа произошла при перегонке в строевую часть из-за попадания в грозу. Другая — во время приёмо-сдаточных испытаний из-за пожара, возникшего в результате разрушения ослабленного топливопровода, с которого в борьбе за уменьшение веса сняли «лишние» узлы крепления. Третья случилась при облёте самолёта заводским экипажем (командир — Илья Пронин, второй пилот — Валентин Коккинаки, младший брат знаменитых лётчиков-испытателей) из-за аэродинамических особенностей М-4 при взлёте.

Стратегическая и Дальняя авиация

Стратегический бомбардировщик Ту-160. Все 17 бомбардировщиков состоят на вооружении 22-й гвардейской тяжелой бомбардировочной дивизии (г. Энгельс). Из них 6 самолетов модернизированы до уровня Ту-160М1. Планируется проведение модернизации всех ракетоносцев.

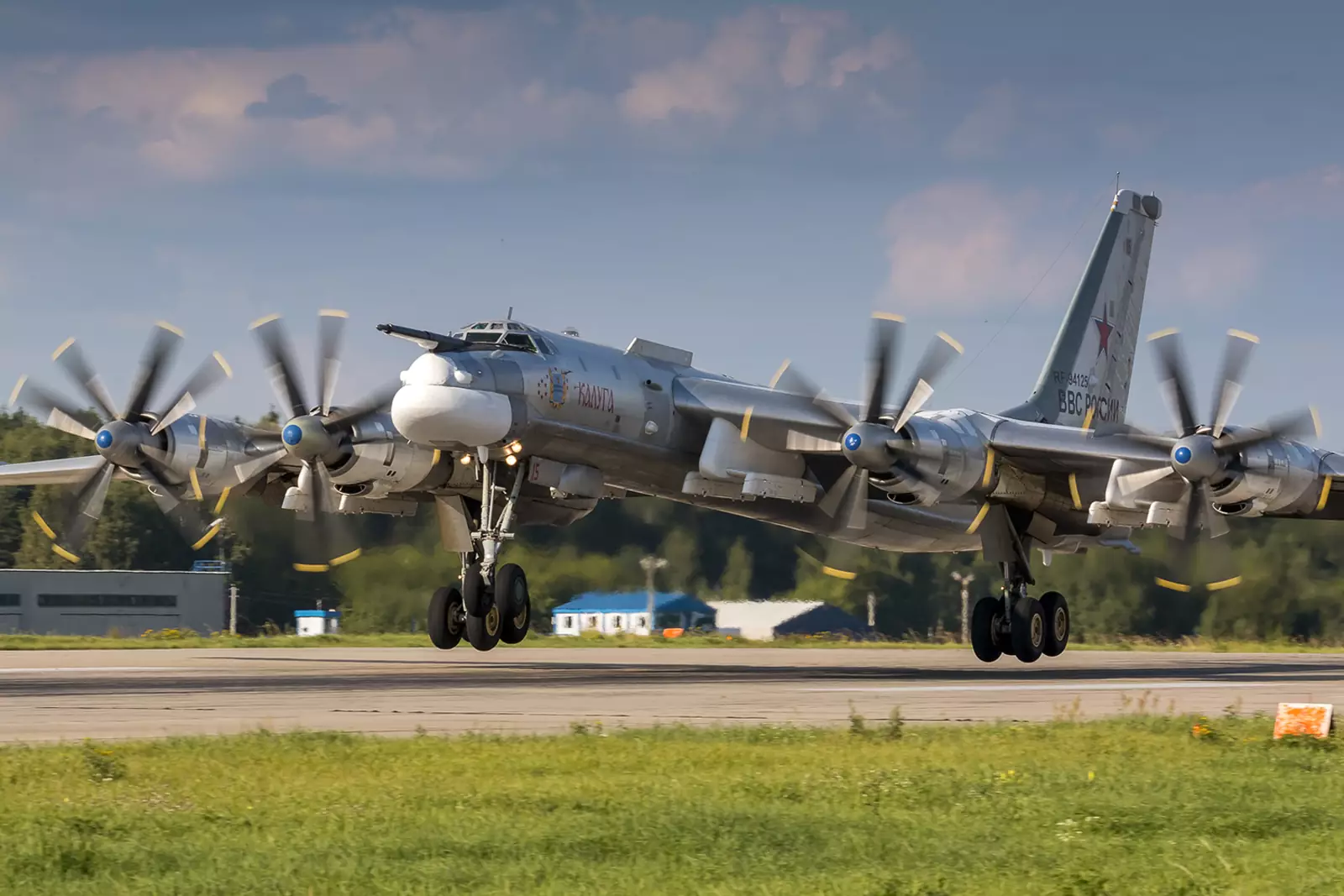

Стратегический бомбардировщик Ту-95МС. На вооружении состоят 50 «стратегов», из них 35 машин подлежат модернизации до уровня Ту-95МСМ. В ходе модернизации будет обновлено электронное оборудование самолета. По мнению журнала National Interest, не следует считать Ту-95 «устаревшим», так как его главным оружием являются крылатые ракеты Х-101, способные самостоятельно атаковать цели на расстоянии до 5500 км. Таким образом, сам самолет остается вне зоны действия любой системы ПВО.

Дальний сверхзвуковой бомбардировщик-ракетоносец Ту-22М. Главным назначением Ту-22 является противодействие авианосным группировкам противника, а также нарушение морских коммуникаций путем постановки минных заграждений. ВКС имеют в своем составе 60 бомбардировщиков этого типа. Проводится модернизация до уровня Ту-22М3.

Кабина Су-34

Для повышения уровня защищенности экипажа и живучести самолета в целом внешний корпус кабины выполняется из бронированной титановой оболочки. Во время ее разработки учитывался опыт боевого применения истребителей Су-25. Су-34 получил гораздо более толстую броню (17 мм), которая способна остановить снаряды калибром до 12,7 мм. Общая масса брони составляет 1480 килограмм, что в полтора раза больше, чем у упомянутого предшественника. Помимо толщины, защита Су-34 примечательна тем, что она выполняется полностью из титанового сплава, без использования стальных и алюминиевых плит.

Кабина Су-34 оснащается парой катапультных кресел модели К-36ДМ, позволяющих выполнить катапультирование на любой высоте, в том числе с земли. На рабочее место летчики попадают через нижний люк, оборудованный ступеньками.

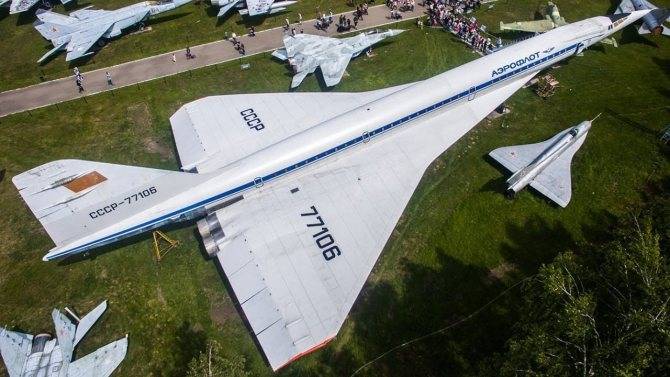

Ту-144 непохож на другие самолеты, и это неспроста

Сверхзвуковые самолеты конструктивно сильно отличаются от обычных лайнеров с реактивными двигателями. Сегодня мы много знаем про устройство и тех и других. Но в 60-х такого объема знаний не было практически ни у одной из стран.

Многие эксперты и любители нередко называют Ту-144 инженерным чудом, поскольку построить подобный самолет за столь короткое время, действительно, сравнимо с чудом.

В Ту-144 отсутствует «хвост» для управления высотой. За это отвечают элевоны, расположенные в конце крыла. Преимуществом подобной схемы является уменьшенный вес планера и меньшее сопротивление. Аналогичная конструкция использовалась в Конкорде.

Также в Ту-144 нет привычных для самолёта элементов конструкции — закрылки и предкрылки. Зато возле кабины у него есть небольшие крылышки, которые направляют воздушный поток под крылья. Благодаря этому самолет садился с меньшим углом атаки и на меньшей мощности двигателей.

Ту-144 огромный самолет. Его длина составляет 66 метров, а весит 85 тонн, без учета топлива. Для сравнения, он лишь на 7 метров короче Airbus A380, самого большого в мире пассажирского авиалайнера. При этом Airbus A380 может перевести максимум 853 пассажира, в то время как Ту-144 рассчитан всего на 100 пассажиров.

Ту-144 должен был достигать сверхзвуковой скорости, а для этого нужны мощные двигатели и большой запас топлива.

Истребители

Многоцелевой истребитель поколения «4++» Су-35, поступающий в войска с 2014 года. По всем своим характеристикам, за исключением технологии малой заметности («Стелс»), самолет удовлетворяет требованиям, предъявляемым к истребителям 5-го поколения. По состоянию на январь 2018 г. в ВКС России числилось 70 машин данного типа. Всего до 2021 года планируется поставка 98 истребителей.

Истребитель Су-27. Всепогодный истребитель 4-го поколения, состоящий на вооружении с 1982 года. Именно на основе этого самолета были разработаны новейшие Су-30, Су-34 и Су-35. По состоянию на 2017 год ВКС имели 119 самолетов Су-27, из них более половины прошли глубокую модернизацию.

Истребитель-бомбардировщик Су-30 предназначен для завоевания господства в воздухе. К сентябрю 2018 года военная авиация России располагает 103 единицами Су-30СМ и 20 единицами Су-30М2. Все самолеты произведены не ранее 2010 года.

Истребитель МиГ-29. Самый массовый из действующих истребителей отечественного производства, производящийся с 1982 года. По состоянию на 2016 год в строю числилось 168 истребителей разных модификаций. Из них более 70 самолетов прошли модернизацию после 2009 года. Планируется постепенная замена на МиГ-35.

Высотный сверхзвуковой перехватчик МиГ-31, вставший в строй в 1981 году. ВВС располагают 120-ю машинами данного типа. Ожидается, что до 2020 года все самолеты будут модернизированы до уровня МиГ-31БМ, 10 машин прошли модернизацию для возможности несения сверхзвуковых ракет «Кинжал».

Модификации

Ту-4А был самолётом, приспособленный для доставки ядерного оружия. Он оснащался защищёнными кабинами экипажа и обогреваемым бомбоотсеком. Носитель крылатых ракет КС-1 получил индекс Ту-4К. С середины 50-х годов получил распространение транспортно-десантный Ту-4Д, у которого парашютисты размещались в бомболюке, а техника – в контейнерах на внешней подвеске.

Кроме этого, на Ту-4 отрабатывали систему дозаправки в воздухе, но она на тот момент оказалась неэффективной и государственных испытаний не прошла. А к моменту появления улучшенной системы ВВС переходили на реактивные машины.

Отражающая площадь

Вовремя разработки самолета особое внимание уделялось снижению его эффективной площади рассеяния. С этой целью были использованы композитные материалы, которые за счет радиопоглощающего покрытия способны уменьшить уровень отражения РЛ-волн

Кроме того, во время проектирования аэродинамической схемы корпуса были исключены аэродинамические гребки, а геометрия планера рассчитывалась особым образом. В результате, как утверждают представители ОКБ Сухого, при полете на небольшой высоте степень радиолокационной заметности самолета находится на уровне показателей крылатых ракет, при том, что размеры Су-34, естественно, в несколько раз больше.

Военные самолеты Су. Основа ПВО СССР перехватчик Су-15.

Су-15

Работы по созданию средства перехвата воздушных целей стартовали в 1961г. За основу был взят, уже зарекомендовавший себя, Су-11. Прототип подготовили к 1962г. ГИ самолет прошел без существенных замечаний, и весной 1965г. комплекс перехвата принимают на вооружение. Самолет имел такой запас прочности, что мог развивать сверхзвуковую скорость у самой земли. Аналогов с такими исключительными характеристиками на тот момент не было ни в одной стране мира.

Вам может быть интересно — «Вертолеты Миля».

Крупносерийное производство развернулось в 1966г. Всего выпущено 1300 перехватчиков Су-15. Долгое время этот самолет составлял основу ПВО Советского Союза.

Ту-144 — легендарный самолет. Больше таких не производят

Ту-144, безусловно, очень значимый для мировой авиации самолет. У него была короткая, но насыщенная история.

Сегодня сверхзвуковые самолеты используются только в военной авиации. Пассажирские сверхзвуковые самолеты ведущие производители не разрабатывают.

С развитием авиации компании открывают для себя новые направления. Например, электрические самолеты, такие как Alia.

Однако не все готовы забыть про сверхзвук. Компания Aerion разрабатывает сверхзвуковые бизнес-джеты. Модель AS2 сможет развивать скорость до 1700 км/ч. Aerion уже получила заказы на 40 самолетов. Первые полеты ожидаются в 2024–25 гг. Ждем.

(104 голосов, общий рейтинг: 4.84 из 5)

Поддержка Сухопутных войск

Разработке нового советского штурмовика предшествовал анализ опыта вьетнамской кампании (1965—1973 годы), которую провёл Генштаб ВС СССР. В войне с коммунистами американская авиация испытывала трудности с поражением малоразмерных целей. Вертолёты обладали сравнительно небольшим боевым радиусом и невысокой боевой нагрузкой, а бомбардировщики и истребители с трудом выполняли задачи на малых высотах.

В связи с этим США привлекали к операциям во Вьетнаме лёгкий штурмовик Cessna A-37 Dragonfly, созданный на базе учебного самолёта, и турбовинтовой пикирующий бомбардировщик Douglas A-1 Skyraider, который применялся ещё в период Второй мировой войны. Недостатками обеих машин были слабая броня и недостаточная грузоподъёмность.

Также по теме

Боевой «Монолит»: какой будет российская авиационная ракета нового поколения

Разработка опытного образца авиационной ракеты «Монолит» класса «воздух — земля» будет завершена в 2021—2022 годах. Об этом сообщил…

В конце 1960-х годов американская компания Fairchild Republic начала разрабатывать штурмовик нового поколения A-10 Thunderbolt II («Бородавочник»). Примерно в это же время в ОКБ Сухого был запущен проект Су-25.

«Штурмовик совмещает качества ударного вертолёта и фронтового бомбардировщика. Его главная задача — непосредственная поддержка Сухопутных войск на поле боя. Он фактически расчищает путь мотострелковым частям на линии фронта, уничтожая колонны бронетехники, танки и живую силу противника», — подчеркнул в беседе с RT обозреватель журнала «Арсенал Отечества» Дмитрий Дрозденко.

На театре военных действий штурмовики, как правило, образуют звено из двух самолётов. Пока одна машина совершает пуски боеприпасов, вторая ведёт наблюдение за окружающей обстановкой. Это позволяет экипажам Су-25 отследить возможную угрозу, которая исходит от ПВО и крупнокалиберных пулемётов противника.

По словам Дрозденко, штурмовик предназначен прежде всего для работы на высотах, составляющих несколько сотен метров, на скорости 400—600 км/ч. Пилот должен иметь возможность визуально распознавать цели. Однако выполнение подобной задачи сопряжено со множеством рисков.

Учитывая весь комплекс угроз на поле боя, инженеры ОКБ Сухого создали хорошо защищённый, надёжный и неприхотливый штурмовик. На испытательных полётах и на театре военных действий лётчики ВВС СССР и России сажали Су-25 с серьёзными повреждениями планера, крыла, топливных баков, шасси и даже одного из двух двигателей. Ещё одно преимущество «Грача» — способность приземляться на грунтовые взлётно-посадочные полосы.

• Звено штурмовиков Су-25 в небе над Афганистаном
• РИА Новости

В беседе с RT генерал-майор, заслуженный лётчик РФ Владимир Попов отметил исключительную живучесть «Грача». По его словам, штурмовик изначально создавался таким образом, чтобы пилот мог управлять им в условиях интенсивного обстрела и дотянуть до аэродрома, даже получив повреждения, которые были бы смертельными для другой авиатехники.

«Конечно, далеко не всегда у лётчиков получалось посадить простреленную машину — нередко они были вынуждены катапультироваться. Но главное, что конструкция «Грача» позволяет сохранить жизнь экипажу. И Су-25 доказал, что способен успешно выполнять задачи в самой сложной обстановке. Например, в Афганистане он выручал нашу армию, уничтожая позиции моджахедов в горных ущельях. Проблема была лишь в том, что в 1980-е годы этих машин советскому контингенту явно не хватало», — подчеркнул Попов.

На вооружении Су-25 находятся 30-мм автоматическая пушка конструкции Грязева — Шипунова (ГШ-30-2), различные виды авиабомб (до 500 кг), неуправляемые ракеты и блоки с реактивными снарядами, напалмовые баки, управляемые ракеты «воздух — поверхность» Х-25МЛ, Х-29Л и С-25Л. Кроме того, в арсенал «Грача» входят ракеты «воздух — воздух» Р-60, Р-27Р, Р-77 и Р-73.

Максимальная боевая нагрузка Су-25 составляет 4,4 т, предельная высота боевого применения — 5 км, нормальная взлётная масса — 14,6 т, практическая дальность — 1850 км, боевой радиус на высоте — 1250 км, у земли — 750 км. Самолётом управляет один человек.

Конструкция Ту-4

Самолет является цельнометаллическим свободнонесущим монопланом нормальной схемы. Среднерасположенное крыло сконструировано двухлонжеронным способом с большим удлинением. Круглого сечения фюзеляж представлен полумонококом. Закрепленное на фюзеляже вертикальное оперение однокилевое, горизонтальное, представлено свободнонесущим. Органы управления складываются из элеронов, руля высоты и направления.

Полумонококовый фюзеляж имеет круглое поперечное сечение, в котором обшивка крепится к шпангоутам и стрингерам. Д-16Т (дуралюмин) используется в качестве материала для листов обшивки. Каркас фюзеляжа сконструирован благодаря 60 шпангоутам (нормальными и силовыми) и стрингерам в количестве 40 штук, которые являются силовыми продольными балками.

Фонари носового обтекателя и кабины пилотов вмонтированы в обводы купольной части фюзеляжа. Они выполнены из сплава магния литьем. Следует отметить, что гермокабины впервые в СССР в бомбардировщиках были выполнены с комфортностью и легкой доступностью для экипажа, который состоит из 11 человек: командир корабля – левый пилот, второй пилот – правый пилот, штурман, механик, бомбардир, радист, 4 стрелка и оператор бортовой РЛС.

Центральная часть фюзеляжа размещена между выпуклыми гермошпангоутами средней и передней гермокабин. Она также образует задний и передний бомбоотсеки. Тут же размещён крыльевой кессон. Под ним укреплены кислородные баллоны и блок РЛС. Средняя и передняя гермокабины состыкуются между собой благодаря гермолазу. Кормовой отсек фюзеляжа начинается из перехода в среднюю часть гермокабины. Представлен в виде негерметизированного отсека конической формы.

Крыло относится к классу большого удлинения. В плане является трапециевидным и немного изломлено в области внутренней мотогондолы. Конструктивно-силовая схема крыла двухлонжеронная, с работающей обшивкой. Балочные лонжероны крыла двутаврового сечения состоят из мощных поясов Д-16Т. Для уменьшения аэродинамического сопротивления мотогондолы выполнены в обтекаемой форме. Промежуточный охладитель и маслорадиаторы установили под лобовой воздухозаборник охлаждения двигателя.

Оперение представлено горизонтальным и вертикальным. Горизонтальное состоит из двух рулей высоты и стабилизатора, вертикальное – из руля направления и киля.

ВПУ представлено трехопорным шасси, которое полностью убирается, закрылками и хвостовой предохранительной опорной пятой. Основные стойки так же, как и носовая, выполнены по консольной схеме. К ним встроены масляно-газовые амортизаторы и сдвоенные колеса. Бесщелевые односекционные закрылки выполняют функцию дополнительной помощи остановки или подъёма во время посадки или взлета.

На самолет установили 4 18-цилиндровых поршневых двигателя воздушного охлаждения. Снабжённый приводным нагнетателем АШ-73ТК имеет по два турбокомпрессора. Общий объём топливных баков – 20 180 л.
