Советский долгожитель, противолодочный самолет-амфибия Бе-12

Остекление

Остекление кабины пилотов имеет ровно две проблемы. Одна из них проста, понятна и неисправима — литье ЛНД не позволяет сделать кристально чистую стекляшку равномерной толщины. А вот вторая является следствием проблемы с геометрией фюзеляжа за кабиной. На самолете заметно, что профиль крыши кабины начинает понижаться за креслами пилотов. В модели крыша плоская и такого эффекта нет. Исправить это довольно проблематично.
С остеклением кабины штурмана все в порядке. Единственное замечание будет к форме нижнего углового окошка. Ну как то непропорционально меньше оно по сравнению с прототипом. У блистера радиста нет двух петель, сама деталь имеет сильные оптические искажения. Прозрачность остекления кабины пилотов нормальная, а вот остекление штурманской кабины уже грешит искажениями. Дворники остекления кабины пилотов даны в прилагающемся травлении. Иллюминаторы имеют облой, усадки пластика по центру деталей и шероховатую поверхность. Все это делает их бесполезными для просмотра интерьера, который и так не богат.

Самый большой в мире

С появлением атомных подводных лодок остро встал вопрос создания особого рода авиационных сил, отвечающих за поиск и уничтожение субмарин противника. Первая радиогидроакустическая система появилась в 1953 году, через два года она была принята на вооружение и использовалась на гидросамолете Бе-6. С помощью нее можно было обнаружить подлодку противника, следующую на глубине до 50 метров со скоростью не более пяти узлов. После появления Бе-12 гидросамолет Бе-6 стали называть переходным к машине нового поколения, способной решать гораздо более сложные задачи.

Новый самолет обязательно должен был быть амфибией, а кроме радиогидроакустической системы иметь противолодочные торпеды и глубинные бомбы. Такую машину взялись разработать в ОКБ Бериева. Главные сложности возникли, когда стало ясно, что для запуска турбовинтовых двигателей необходима вспомогательная силовая установка. Первыми такую установку разработали в Запорожье (АИ-8). К тому времени выяснилось, что и запорожские двигатели АИ-20 более надежны по сравнению со считавшимися аналогичными куйбышевскими НК-4Ф.

В результате Бе-12 получился по схеме похожим на Бе-6, но по размерам существенно превосходил его. Для своего времени Бе-12 был самым большим самолетом-амфибией в мире. Советский самолет обладал не только прекрасными аэродинамическими качествами, но и был способен на довольно большой скорости преодолевать морские волны, не зарываясь носом в воду.

Кроме того, в отличие от предыдущих моделей гидросамолетов Бе-12 имел собственное шасси, которое позволяло ему взлетать и садиться на сушу. И даже самостоятельно с суши въезжать в воду, а из воды выбираться на берег.

Довольно щекотливая ситуация возникла с возможностью аварийной эвакуации из самолета разных членов экипажа. Летчики могли спокойно катапультироваться, радист мог покинуть амфибию через дверь в хвосте. И туда же пришлось бы бежать штурману. Через весь самолет. К чести военных, такой вариант их не устроил, они потребовали равных условий для членов экипажа, то есть возможности покинуть самолет со своего рабочего места, что было разумно со всех позиций. В результате для штурмана придумали специальный люк в носовой части самолета.

Состав оборудования

Система электроснабжения — источники постоянного тока: четыре стартер-генератора СТГ-12ТМО-1000 на двигателях, турбогенераторная установка ТГУ-АИ-8 с генератором ГС-24А, две аккумуляторные батареи 12 САМ-28.
Источники переменного тока — два генератора однофазного тока СГО-12МО на 115В, 400 Гц. Вспомогательные источники электроэнергии — два преобразователя, которые могут использоваться при неработающих двигателях.
Электросистема переменного тока 36В 400Гц имеет два электромашинных преобразователя. На самолете везде применена однопроводная система — за исключением хвостовой части, где система двухпроводная, чтобы обеспечить лучшие условия для работы магнитометра.

Пилотажно-навигационное оборудование

Автопилот АП-6Е, ПНС «Путь-1C», автоматический навигационный прибор AHП-1B-1, централь скорости и высоты ЦСВ-1, центральная гировертикаль ЦГВ-5, курсовая система КС-4В.

Радионавигационное оборудование

Автоматический радиокомпас АРК-11, радиосистема ближней навигации РСБН-2С, радиокомпас АРК-У2, радиовысотомер малых высот РВ-УМ, оборудование маркерной системы посадки СП-50, доплеровский измеритель путевой скорости и угла сноса ДИСС-1.

Радиооборудование

Передатчик Р-807, радиоприемник УС-9ДМ, командные УКВ и ДЦВ радиостанции, аварийные радиостанции Р-850 (Р-851) и Р-855У, бортовой звукозаписывающий магнитофон МС-61Б, СПУ.

Противолодочное оборудование — поисково-прицельная система ППС-12, в составе: РЛС «Инициатива-2Б», прицельно-вычислительное устройство ПВУ — С-1 («Сирень-2М»), система «Баку» (самолётное приёмное устройство СПАРУ-55 с панорамным приёмоиндикатором ПП-1), магнитометр АПМ-60 (АПМ-60Е). Для визуального бомбометания был предназначен ночной коллиматорный прицел НКПБ-7.

Бе-2 и Бе-4

Эти две модификации также были разработаны до войны и представляли собой модернизированные версии МБР-2. Бе-2 являлся специализированным катапультным авиаразведчиком, базирующимся на кораблях. Мощность единственного мотора составляла 700 лошадиных сил, крейсерская скорость – порядка 277 км/ч, максимальная дальность полёта 1000 км. В отличие от предшественника эта версия имела съемное шасси: они могли быть в виде колес, лыж или поплавков. Благодаря возможности менять шасси, многие самолеты во время войны были сняты с кораблей и использовались только на суше. Катапульта предназначалась для старта с борта корабля.

К сожалению, модель постигла неудача в самом начале войны. Все образцы были сконцентрированы на аэродроме Низино и сгорели в результате вражеского налёта.

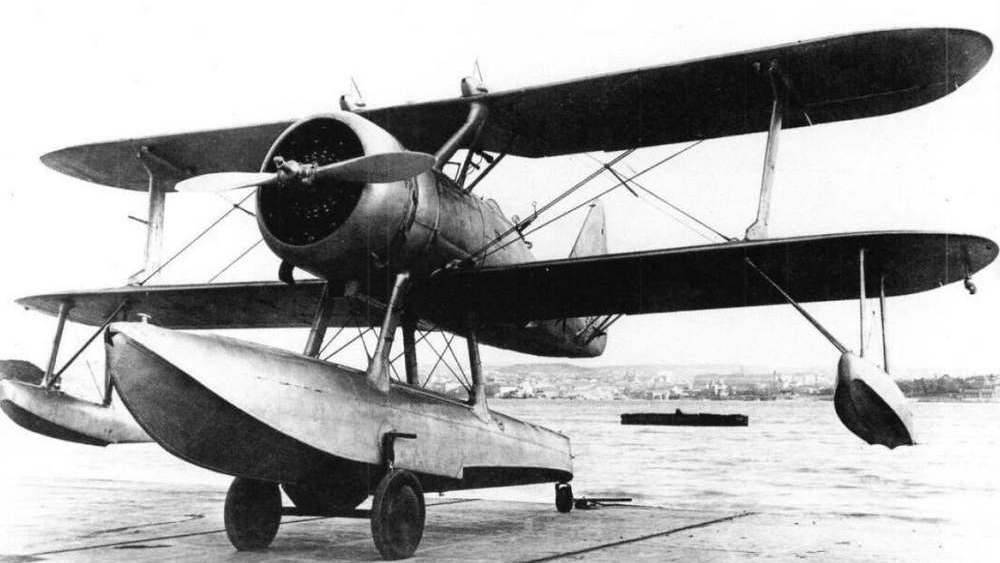

Модификация Бе-4 была ещё более усовершенствованным вариантом палубной авиации. Прежде всего его корпус был выполнен из металла. Взлетал самолёт с корабля также при помощи катапульты, однако его возможности были значительно улучшены. Мощность двигателя составляла 920 «лошадей», крейсерская скорость – 362 км/ч. Самолет мог подняться на высоту до 6000 м.

Его традиционно использовали в разведывательных целях, а также для поиска и эвакуации пилотов сбитых самолётов. Модель широко применялась в Полярной авиации. Её выпуск был прекращен в 1945 году, но на вооружении она оставалась до 1947 года.

Первенец МБР-2: непотопляемая «деревяшка»

Деятельность ЦКБ морского самолетостроения в Таганроге началась с запуска в серийное производство ранее спроектированного Георгием Бериевым морского ближнего разведчика МБР-2.

Как-то в интервью на вопрос, какой самолет у Георгия Михайловича был самым любимым, его дочь Майя Бериева ответила: «Первенец, МБР-2. Потому что – первый. У папы в альбоме была фотография и подпись: «Мой первенец». Я увидела эту аббревиатуру в детстве и расшифровала ее для себя так: «Майя Бериева Ребенок Второй». Дома не обсуждались производственные дела. Но я сама читала про эту машину в газете. Летчики, которые летали на ней, очень хвалили ее. Да, она была примитивная еще, но при этом неприхотливая. И одно из ее преимуществ в том, что могла лететь на очень небольшой высоте. Это качество пригодилось в войну: «мессеры», пролетая далеко вверху, нашу МБР даже не замечали».

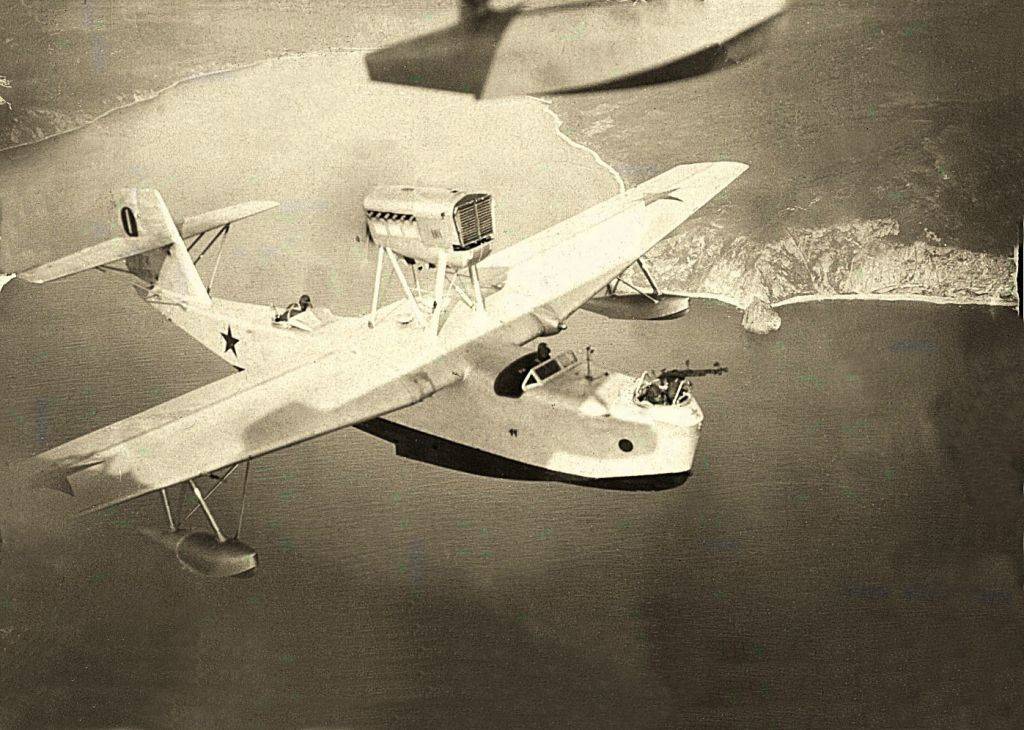

МБР-2 авиации Черноморского флота в полете

Именно во время Великой Отечественной «амбарчик», как этот самолет ласково прозвали летчики, нашел свое самое широкое применение. При этом первая летающая лодка МБР-2 построена задолго до начала войны – в 1932 году. Руководством страны самолет был рассмотрен 5 августа 1933 года. Тогда на совещании у Сталина конструктор Туполев пренебрежительно назвал этот самолет «деревяшкой». МБР-2 действительно представлял собой деревянный одномоторный моноплан. Алюминия в стране не хватало для бомбардировщиков и штурмовиков, конструкторы были вынуждены обратиться к древесине. МБР-2 после каждой посадки на воду нуждался в просушке. Только спустя несколько часов на берегу, обложенный мешками с горячим песком, «амбарчик» был снова готов к вылету. Несмотря на это, машина была принята на вооружение авиации ВМФ: флот очень нуждался в воздушных разведчиках.

Впрочем, у МБР-2 был и гражданский вариант – МП-1, морской пассажирский. На нем еще до войны успели установить несколько мировых рекордов. К примеру, летчицы Марина Раскова, Вера Ломако и Полина Осипенко совершили беспосадочный перелет по маршруту Севастополь – Киев – Новгород – Архангельск протяженностью 2416 км.

На гражданской службе МБР-2 широко использовались на Севере для перевозки пассажиров, грузов, даже для поиска косяков рыб. Самолет эксплуатировался и на самом юге страны, на авиалинии Одесса – Батуми. Однажды МП-1 совершил вынужденную посадку в Черном море и выдержал девять суток на воде в штормовых условиях.

В общей сложности было построено более 1300 МБР-2 различных модификаций, и в 1940 году их производство прекратили. Однако в военные годы «амбарчик» очень пригодился советской армии в качестве ближнего разведчика и легкого бомбардировщика. Это был самолет с экипажем в три человека, способный нести до 500 кг бомб. Самолет отличился в самом начала войны – именно патруль МБР-2 первым обнаружил противника 22 июня 1941 года на Балтике – и был в строю до самого конца, когда в августе 1945 года шесть самолетов МБР-2 первыми нанесли бомбовый удар по японской военной базе на Южном Сахалине.

Яковлев Як-12

Як-12 — легкомоторный самолет, разработанный в ОКБ Яковлева по поручению самого Сталина, использовался для разных целей. К созданию машины приступили сразу после завершения войны. К тому моменту, КБ, возглавляемое известным конструктором, уже было известно и имело большой опят в создании не только легких самолетов, но и истребителей с тяжелым вооружением, которые требовали решения куда более сложных задач.

Самолету Як-12 суждено было стать одним из самых массово используемых в послевоенные годы легкомоторных машин, его применяли в гражданской и военной авиации. Его выпуск продолжался почти 20 лет, за этот период было произведено почти 5 тыс. машин, разработано свыше 10 его модификаций. Самолёт выпускался не только в Советском Союзе, его изготовление по лицензии было налажено в Китае и Польше. Используют ЯК-12 и в наше время, незаменим он в летных школах для подготовки пилотов при наработке часов полета и прыжках с парашюта.

Судьбы самолётов[ | ]

Бе-6 в качестве памятника на берегу озера Донузлав в посёлке Мирном До 1957 г в Таганроге выпущено 123 экземпляра «Бе-6» (девятнадцатью сериями).

На начало 2013 года в мире сохранились 4 экземпляра самолёта:

  • В музее ВВС Северного флота (ПГТ Сафоново). Находится в плачевном состоянии.
  • В Государственном музее авиации Украины. Летающая лодка, проходила службу в 318 ОМПЛАП ВВС Черноморского флота СССР, а с 1974 года стояла на постаменте в качестве памятника в Донузлаве под Евпаторией. В 2009 году перевезен для восстановления на Евпаторийский авиаремонтный завод (ЕАРЗ), затем поступил в Государственный музей авиации в Киеве.
  • В Китайском музее авиации в Пекине
  • В Морском музее в Циндао

ТТХ Бе-12

  • Экипаж 4 человека, из которых: 2 пилота, навигатор, оператор радио и датчиковых систем
  • Размеры: длина 30,11 м; Высота 7,94 м; Размах крыльев 29,84 м; Площадь крыла 99.00 кв., м
  • Двигатели: два турбовинтовых двигателя АИ-20ДК или АИ-20ДМ мощностью 3,863 кВт или в л.с.: 2 по 5180
  • Вес: пустая эксплуатация 24 500 кг, максимальная загрузка 36 000 кг
  • Производительность: максимальная скорость 530 км/ч, на высоте 3050 м
  • Крейсерская скорость 320 км/ч, на высоте 300 м
  • Начальная скорость подъема 912 м., в минуту
  • Высотный потолок 11 000 м
  • Радиус действия с полной нагрузкой 1500 км
  • Максимальная нагрузка вооружения 3000 кг
  • Нормальная нагрузка вооружения 1500 кг

Вооружение самолета-амфибии Бе-12 «Чайка»

Вариант модернизации Бе-12СК, предусматривающий возможность использования ядерного боеприпаса 5Ф48 «Скальп», был все-таки в некотором роде экзотикой. Подобная авиационная ядерная противолодочная бомба обеспечивала гарантированное уничтожение подводных лодок противника на глубинах до 500 метров и могла использоваться для ударов по надводным и наземным целям при воздушном и контактном видах взрыва. В то же время основным вооружением самолетов-амфибий Бе-12 были гораздо более традиционные глубинные бомбы и противолодочные торпеды.

Максимальная боевая нагрузка летающей лодки Бе-12 составляет 3000 кг, нормальная боевая нагрузка – 1500 кг. На самолете имеется 4 узла подвески, а также внутренний отсек вооружения. Для борьбы с подводными лодками противника экипаж «Чайки» мог использовать противолодочные бомбы ПЛАБ-50 и ПЛАБ-250-120. При этом изначально на подобные бомбы возлагались небольшие надежды.

Гораздо более перспективными средствами поражения являлись противолодочные торпеды АТ-1 (ПЛАТ-1), её модернизированная версия АТ-1М и АТ-2. Эти самонаводящиеся в двух плоскостях акустические электрические торпеды были гораздо более грозным оружием, чем обычные бомбы.

Кроме противолодочных бомб и торпед, самолет нес пассивные ненаправленные буи трех основных типов: РГБ-Н (Ива), РГБ-НМ (Чинара) и РГБ-НМ-1 (Жетон). Перечисленные радиогидроакустические буи для самолета-амфибии Бе-12 были главным источником получения информации о подводной обстановке. Для уменьшения скорости снижения при сбросе буи оснащались парашютными системами различных типов.

//

Вооружение

Самолёт несёт средства поиска и поражения как во внутреннем отсеке, так и на наружной подвеске.

На самолёт могут загружаться пассивные ненаправленные буи трех типов: РГБ-Н («Ива»), РГБ-НМ («Чинара») и РГБ-НМ-1 («Жетон»), а также
противолодочные бомбы ПЛАБ-50 и ПЛАБ-250-120, учебные бомбы УПЛАП-50, противолодочная торпеда АТ-1 (АТ-1М), в дальнейшем более совершенная УМГТ-1 «Орлан».

Ударный вариант Бе-12

Часть самолётов Бе-12 дорабатывалась для применения подводного ядерного заряда 5Ф48, представляющего собой неуправляемую парашютную бомбу. Этот вариант самолёта получил название Бе-12СК (где буквы «СК» обозначают тему «Скальп»).
Впоследствии на самолёты могли подвешиваться более совершенные боеприпасы.

НА РУБЕЖЕ ТЫСЯЧЕЛЕТИЯ

В 1992 году Бе-12 был официально снят с вооружения, хотя машины в частях продолжали эксплуатироваться до выработки ресурса. К началу XXI века противолодочные Бе-12 и поисково-спасательные Бе-12ПС остались только в боевом строю авиации российского Черноморского флота и ВМС Украины.

Российские Бе-12 входят в противолодочную эскадрилью в составе отдельного смешанного авиаполка Морской авиации ЧФ на крымском аэродроме Кача. Такое долголетие качинских амфибий объясняется тем, что в рамках подписанных в свое время с Украиной документов о базировании в Крыму российского ЧФ наша страна была ограничена в возможностях обновления парка ЛА морской авиации ЧФ.

При разделе советского Черноморского флота к России перешло 11 Бе-12, но не все они находятся сегодня в летном состоянии. Кроме того, в последние годы Бе-12 эксплуатировались только с сухопутных аэродромов: последний раз с воды они летали летом 2006 года.

Первенец МБР-2: непотопляемая «деревяшка»

Деятельность ЦКБ морского самолетостроения в Таганроге началась с запуска в серийное производство ранее спроектированного Георгием Бериевым морского ближнего разведчика МБР-2.

Как-то в интервью на вопрос, какой самолет у Георгия Михайловича был самым любимым, его дочь Майя Бериева ответила: «Первенец, МБР-2. Потому что – первый. У папы в альбоме была фотография и подпись: «Мой первенец». Я увидела эту аббревиатуру в детстве и расшифровала ее для себя так: «Майя Бериева Ребенок Второй». Дома не обсуждались производственные дела. Но я сама читала про эту машину в газете. Летчики, которые летали на ней, очень хвалили ее. Да, она была примитивная еще, но при этом неприхотливая. И одно из ее преимуществ в том, что могла лететь на очень небольшой высоте. Это качество пригодилось в войну: «мессеры», пролетая далеко вверху, нашу МБР даже не замечали».

МБР-2 авиации Черноморского флота в полете

Именно во время Великой Отечественной «амбарчик», как этот самолет ласково прозвали летчики, нашел свое самое широкое применение. При этом первая летающая лодка МБР-2 построена задолго до начала войны – в 1932 году. Руководством страны самолет был рассмотрен 5 августа 1933 года. Тогда на совещании у Сталина конструктор Туполев пренебрежительно назвал этот самолет «деревяшкой». МБР-2 действительно представлял собой деревянный одномоторный моноплан. Алюминия в стране не хватало для бомбардировщиков и штурмовиков, конструкторы были вынуждены обратиться к древесине. МБР-2 после каждой посадки на воду нуждался в просушке. Только спустя несколько часов на берегу, обложенный мешками с горячим песком, «амбарчик» был снова готов к вылету. Несмотря на это, машина была принята на вооружение авиации ВМФ: флот очень нуждался в воздушных разведчиках.

Впрочем, у МБР-2 был и гражданский вариант – МП-1, морской пассажирский. На нем еще до войны успели установить несколько мировых рекордов. К примеру, летчицы Марина Раскова, Вера Ломако и Полина Осипенко совершили беспосадочный перелет по маршруту Севастополь – Киев – Новгород – Архангельск протяженностью 2416 км.

На гражданской службе МБР-2 широко использовались на Севере для перевозки пассажиров, грузов, даже для поиска косяков рыб. Самолет эксплуатировался и на самом юге страны, на авиалинии Одесса – Батуми. Однажды МП-1 совершил вынужденную посадку в Черном море и выдержал девять суток на воде в штормовых условиях.

В общей сложности было построено более 1300 МБР-2 различных модификаций, и в 1940 году их производство прекратили. Однако в военные годы «амбарчик» очень пригодился советской армии в качестве ближнего разведчика и легкого бомбардировщика. Это был самолет с экипажем в три человека, способный нести до 500 кг бомб. Самолет отличился в самом начала войны – именно патруль МБР-2 первым обнаружил противника 22 июня 1941 года на Балтике – и был в строю до самого конца, когда в августе 1945 года шесть самолетов МБР-2 первыми нанесли бомбовый удар по японской военной базе на Южном Сахалине.

Какие бывают самолеты, работающие на воде

По сути все они – и гидропланы, и амфибии – это гидросамолеты. Просто имеют разную конфигурацию и несколько отличающийся друг от друга стиль работы. Под гидросамолетом понимают воздушное судно, иначе его еще называют летательным аппаратом, которое способно взлетать и приземляться на воду. Раньше их называли только гидропланами, но сегодня понятие гидросамолет шире.

Сегодня специалисты делят гидросамолеты по особенностям их конструкции. В числе таких:

  • Летающая лодка: такой лайнер имеет нижнюю часть, как у лодки, за счет чего может достаточно быстро перемещаться по разным водным поверхностям
  • Самолет-амфибия: такой вариант, как отмечают специалисты, успешно соединяет в себе разные типы гидропланов. Лайнер имеет шасси для передвижения по земле, подушку для приводнения, есть и варианты с подводными крыльями
  • Поплавковый гидросамолет: вариант, который может быть как обычным, так и специально выстроенным, имеющим несколько поплавков, помогающих ему передвигаться по поверхности воды, а также удерживаться на ней во время стоянки

Снятие с производства

Як-12 и его многочисленные модификации успешно выпускались серийно до 1968 года. После они уже завершали свою работу и постепенно выводились из состава регулярного авиасообщения. По наиболее точным подсчетам, последний самолет должны были списать в 1980 году.

На сегодняшний день известно, что Як-12 используется только в частных коллекциях и аэроклубах.

Именно этим удачным сочетанием и можно объяснить большой успех этих моделей.

Он нередко безотказно работал в тяжелых погодных условиях, не требовал серьезной подготовки взлетно-посадочной полосы. Все это сделало его незаменимым для санитарной авиации, сельского хозяйства, небольших грузовых перевозок и гражданских рейсов на маленькие расстояния.

Один из известнейших проектов КБ Яковлева отслужил свой срок добросовестно, поэтому и слава о нем крепка до сих пор. Народная любовь к нему тоже не забывается с годами. Свидетельство тому – блестящие красавцы Як-12, которые все еще летают в небе под управлением многочисленных авиаторов-любителей.

Технические характеристики Бе-12

Модификация  Бе-12
Размах крыла, м  29.84
Длина самолета,м  30.11
Высота самолета,м  7.94
Площадь крыла,м2  99.00
Масса, кг
  пустого самолета  24000
  нормальная взлетная  29500
  максимальная взлетная  36000
  топлива  9000
Тип двигателя  2 ТВД Прогресс АИ-20Д
Мощность, э.л.с.  2 х 5180
Максимальная скорость, км/ч  530
Крейсерская скорость, км/ч  450
Практическая дальность, км  3300
Боевой радиус действия, км  500
Практический потолок, м  8000
Экипаж, чел  4
Вооружение:  Боевая нагрузка — 1500 кг (нормальная) или 3000 кг (максимальная) на 4 узлах подвески и отсеке оружия:  противолодочные 450-мм торпеды АТ-1 или АТ-2, глубинные бомбы ГБ, осветительные бомбы ОАБ, маркеры.

Состав оборудования

Система электроснабжения — источники постоянного тока: четыре стартер-генератора СТГ-12ТМО-1000 на двигателях, турбогенераторная установка ТГУ-АИ-8 с генератором ГС-24А, две аккумуляторные батареи 12 САМ-28.
Источники переменного тока — два генератора однофазного тока СГО-12МО на 115В, 400 Гц. Вспомогательные источники электроэнергии — два преобразователя, которые могут использоваться при неработающих двигателях.
Электросистема переменного тока 36В 400Гц имеет два электромашинных преобразователя. На самолете везде применена однопроводная система — за исключением хвостовой части, где система двухпроводная, чтобы обеспечить лучшие условия для работы магнитометра.

Пилотажно-навигационное оборудование

Автопилот АП-6Е, ПНС «Путь-1C», автоматический навигационный прибор AHП-1B-1, централь скорости и высоты ЦСВ-1, центральная гировертикаль ЦГВ-5, курсовая система КС-4В.

Радионавигационное оборудование

Автоматический радиокомпас АРК-11, радиосистема ближней навигации РСБН-2С, радиокомпас АРК-У2, радиовысотомер малых высот РВ-УМ, оборудование маркерной системы посадки СП-50, доплеровский измеритель путевой скорости и угла сноса ДИСС-1.

Радиооборудование

Передатчик Р-807, радиоприемник УС-9ДМ, командные УКВ и ДЦВ радиостанции, аварийные радиостанции Р-850 (Р-851) и Р-855У, бортовой звукозаписывающий магнитофон МС-61Б, СПУ.

Противолодочное оборудование — поисково-прицельная система ППС-12, в составе: РЛС «Инициатива-2Б», прицельно-вычислительное устройство ПВУ — С-1 («Сирень-2М»), система «Баку» (самолётное приёмное устройство СПАРУ-55 с панорамным приёмоиндикатором ПП-1), магнитометр АПМ-60 (АПМ-60Е). Для визуального бомбометания был предназначен ночной коллиматорный прицел НКПБ-7.

Краткое техническое описание Бе-200ЧС

Самолет Бе-200ЧС – свободнонесущий высокоплан со стреловидным крылом, Т-образным оперением и убираемым в полете шасси. Основные конструкционные материалы – коррозионностойкие алюминиевые и титановые сплавы, а также легированные стали. Ряд элементов конструкции (носовой радиопрозрачный обтекатель, радиопрозрачные панели форкиля, обтекатели механизмов закрылков и пр.) выполнены из композиционных материалов. Болтовые и заклепочные соединения имеют антикоррозийную защиту (микрокапсулирование, установка на герметике и др.). Экипаж – 2 пилота.

Фюзеляж – двухреданная лодка большого удлинения с переменной поперечной килеватостью. По бортам лодки установлены брызго-отражатели и гидродинамические щитки, а в средней части ее днища – дефлекторы. К фюзеляжу в районе центроплана крепятся бортовые обтекатели, переходящие в пилоны маршевых двигателей. В бортовых обтекателях размещаются агрегаты гидро- и пневмосистем, топливное оборудование и основные стойки шасси в убранном положении. В правом обтекателе находится вспомогательная силовая установка. Фюзеляж самолета разделен водонепроницаемыми переборками на носовой отсек (шп. № 0-1), кабину пилотов (шп. № 1-11), грузовую кабину (шп. № 11-49), бытовой отсек (шп. № 49-51Н), технический отсек (шп. № 51Н-57) и кормовой отсек (шп. № 57-60). В кабине пилотов располагаются рабочие места летчиков, бытовое оборудование и этажерки с радиоэлектронными блоками.

На этажерках и в подпольном пространстве находятся блоки пилотажно-навигационного комплекса, систем регистрации параметров полета и электронной индикации, ПОС и др. Фонарь кабины пилотов оснащен сдвижными форточками, обеспечивающими аварийное покидание самолета на суше и воде. Грузовая кабина оснащена иллюминаторами и двумя блистерами для визуального поиска целей, возле которых оборудованы рабочие места наблюдателей. Передняя часть грузовой кабины составляет приемный отсек, используемый для спуска/подъема бортовых плавсредств и погрузки/выгрузки различных грузов. Приемный отсек оснащен по правому борту грузовым люком размерами 2050 х 1750 мм, а также оборудован утками для швартовки плавсредств у борта самолета и сливными устройствами системы сбора и откачки воды на грузовом полу (шп. № 15-16). В задней части грузовой кабины располагаются задние входная и эксплуатационная двери. Двери и люки герметизируются надувными шлангами. Пол грузовой кабины выполнен водонепроницаемым и оснащен узлами для швартовки грузов.

Подпольное пространство занимают водяные баки-отсеки. Грузовая кабина и кабина пилотов оборудованы системами обогрева и вентиляции. За грузовой кабиной находится бытовой отсек, в котором располагаются туалет и гардероб, далее – задний технический отсек с блоками радиосвязного и радионавигационного оборудования, систем регистрации полетной информации и электроснабжения. В кормовом отсеке находятся электроаккумуляторы, а также механизмы и агрегаты управления водяным рулем.

Порядок применения самолета Бе-200ЧС изложен в методических рекомендациях по обеспечению применения самолета Бе-200ЧС для пожаротушения с акваторий на территории Российской Федерации.
