Торпеда «Шквал»

Устройство торпед

Электрическая торпеда 1 — боевое зарядное отделение; 2 — инерционные взрыватели; 3 – аккумуляторная батарея; 4 — электродвигатель; 5 – хвостовая часть.

носовойаккумуляторырулевыми

Классификация

Типы торпед Кригсмарине

• по назначению: противокорабельные; противолодочные; универсальные, используемые против подводных лодок и надводных кораблей.
• по типу носителя: корабельные; лодочные; авиационные; универсальные; специальные (боевые части противолодочных ракет и самодвижущихся мин).
• по типу заряда: учебные, без взрывчатого вещества; с зарядом обычного взрывчатого вещества; с ядерным боеприпасом;
• по типу взрывателя: контактные; неконтактные; дистанционные; комбинированные.
• по калибру: малого калибра, до 400 мм; среднего калибра, от 400 до 533 мм включительно; большого калибра, свыше 533 мм.
• по типу движителя: винтовые; реактивные; с внешним движителем.
• по типу двигателя: газовые; парогазовые; электрические; реактивные.
• по типу управления: неуправляемые; автономно управляемые прямоидущие; автономно управляемые маневрирующие; с дистанционным управлением; с ручным непосредственным управлением; с комбинированным управлением.
• по типу самонаведения: с активным самонаведением; с пассивным самонаведением; с комбинированным самонаведением.
• по принципу самонаведения: с магнитным наведением; с электромагнитным наведением; с акустическим наведением; с тепловым наведением; с гидродинамическим наведением; с гидрооптическим наведением; комбинированные.

Конструкция и принцип работы

Конструкция торпеды М-5 на фото:

Торпеда движется в толще воды под действием тяги гидрореактивного прямоточного двигателя. Двигатель с гидрореагирующим топливом, стартовый и маршевый. Стартовый РДТТ за 4 секунды разгоняет торпеду до крейсерской скорости, а затем отстреливается. Далее продолжает работу маршевый двигатель, импульс данного двигателя достигается путем применением заборной воды в качестве рабочего материала и окислителя, а топливом использовали гидрореагирующие металлы (алюминий, магний, литий).

Кавитатор торпеды.

Из-за огромного сопротивления воды торпеда не могла обеспечить высокую скорость, даже посредством ракетного двигателя. Прорывом в военных технологиях стал эффект кавитации в газовом пузыре, окружающем корпус в торпеде «Шквал». Формирует каверну устройство-кавитатор в носовой части торпеды. Кавитатор представляет собой пластинку с заточенными краями немного наклоненную к оси торпеды (во фронтальном сечении он круглый) для создания подъемной силы на носу (на корме подъемная сила создается рулями). При достижении скорости порядка 80 м/с вблизи края пластины жидкость начинает бурлить, образуя множество газовых пузырьков, обволакивающих торпеду сплошной завесой. Чтобы получить газовый пузырь нужный размеров, в «Шквале» используется дополнительный наддув. Сразу за кавитатором в носу торпеды расположен ряд отверстий, через которые специальный газогенератор выдает дополнительные порции газов. Это и позволяет пузырю охватить весь корпус торпеды от носа до кормы.

Система управления и наведение — носитель (корабль, береговая ПУ) при обнаружении подводного или надводного объекта отрабатывает характеристики скорости, дистанции, направление движения, после чего отправляют полученную информацию в автономную систему наведения, ГСН у ракеты отсутствует. Торпеду невозможно отвлечь от цели различными помехами и объектами, она просто выполняет программу, которую задал ей автопилот.

Изюминка в 150 килотонн и конструкция торпеды

Скорость и двигатель

Общее описание внешней баллистики торпеды: высокая скорость обеспечена реактивным двигателем, а сопротивление воды (в 1000 раз больше сопротивления в воздушной среде) преодолено благодаря воздушному “кокону”, обволакивающему весь корпус (8,2 м в длину). Из этого следует – это обычная ракета, плывущая под водой.

Разгонный (стартовый) работает 4 секунды на жидком топливе, выводит ракету из торпедного аппарата, после чего отстыковывается.

В работу вступает маршевый – доходит до крейсерской скорости и доставляет груз в место назначения. Топливо твердое – металлы (литий, магний, алюминий), вступающие в реакцию с окислителем-катализатором — водой. Огромная шумность выпущенной торпеды – это один из главных недостатков, сразу демаскирующий подводную лодку.

Воздушный “кокон” (каверна) – это газовая оболочка, создаваемая специальным газовым генератором. Газ выпускается на корпус и распределяется кавитатором, расположенным спереди на “голове” торпеды.

Вижу цель – не вижу препятствий

В качестве системы навигации используется программа, которая задается непосредственно перед пуском торпеды.

По пути её нельзя отвлечь никакими помехами и устройства – плывет туда куда сказали и все. Отсутствие системы самонаведения является вторым из главных недостатков.

Сюрприз под борт

В качестве боевой части применяется 210 кг обычной взрывчатки или ядерной в 150 килотонн. Подрыв ядерной БЧ, даже вблизи судна противника (в радиусе 1000 м), несет тяжелые последствия.

А именно, разрушение внешних палубных устройств, легкого вооружения от ударной волны и вероятность повреждения от электромагнитного импульса. После такой атаки следует отправляться если не на дно, то на ремонт как минимум.

Целесообразность пуска

В стоимость пуска торпеды будет включено не только производство самой торпеды, но и подводной лодки и ценность всего экипажа. Дальность действия составляет 14 км – это первый главный недостаток.

В современном морском бою пуск с такого расстояния – это самоубийственное торпедирование для экипажа подводной лодки. Увернуться от “веера” запущенных снарядов конечно способен только эсминец или фрегат, но и скрыться с места атаки, в зоне действия эскорта авианосца и палубной авиации, маловероятно.

Виды торпед

1. В зависимости от типа двигателя: на сжатом воздухе, парогазовые, пороховые, электрические, реактивные;
2. В зависимости от способности наведения: неуправляемые, прямоидущие; способные маневрировать по заданному курсу, самонаводящиеся пассивные и активные, телеуправляемые.
3. В зависимости от назначения: противокорабельные, универсальные, противолодочные.

Одна торпеда включает в себя по одному пункту из каждого подразделения. Например, первые торпеды представляли собой неуправляемый противокорабельный боевой заряд с двигателем, работающим на сжатом воздухе. Рассмотрим несколько торпед из разных стран, разного времени, с разными механизмами действия.

В начале 90-ых годов, российский флот обзавелся первой лодкой, способной передвигаться под водой – “Дельфин”. Торпедный аппарат, установленный на этой подводной лодке, был самым простым – пневматическим. Т.е. тип двигателя, в этом случае, на сжатом воздухе, а сама торпеда, по способности наведения, была неуправляемая. Калибр торпед на этой лодке в 1907 году варьировался от 360 мм до 450 мм, с длинной 5,2 м и весом 641 кг.

В 1935-1936 годах российскими учеными был разработан торпедный аппарат с пороховым типом двигателя. Такие торпедные аппараты были установлены на эсминцах типа 7 и легких крейсерах типа “Светлана”. Боеголовки такого аппарата были 533 калибра, весом 11,6 кг, а вес порохового заряда составлял 900 г.

В 1940 году после десятилетия упорной работы был создан опытный аппарат с электрическим типом двигателя – ЭТ-80 или “Изделие 115”. Торпеда, выстрелянная из такого аппарата, развивала скорость до 29 узлов, с дальностью действия до 4 км. Кроме всего прочего, такой тип двигателя был гораздо тише его предшественников. Но после нескольких происшествий связанных с взрывом аккумуляторов, данным типом двигателя экипаж пользовался без особого желания и не пользовался спросом.

Суперкавитационная торпеда

В 1977 году был представлен проект с реактивным типом двигателя – суперкавитационная торпеда ВА 111 “Шквал”. Торпеда предназначалась как для уничтожения подводных лодок, так и для надводных судов. Конструктором ракеты “Шквал”, под руководством которого проект был разработан и воплощен в жизнь, по праву считается Г.В. Логвинович. Данная ракета-торпеда развивала просто поразительную скорость, даже для настоящего времени, а внутри ее, в первое время, была установлена ядерный боевой заряд мощностью 150 кт.

Устройство торпеды шквал

Технические характеристики торпеды ВА 111 “Шквал”:

• Калибр 533,4 мм;
• Длина торпеды составляет 8,2 метра;
• Скорость движения снаряда достигает 340 км/ч (190 узлов);
• Вес торпеды – 2700 кг;
• Дальность действия до 10 км.
• Ракета-торпеда “Шквал” имела и ряд недостатков: она вырабатывала очень сильный шум и вибрацию, что негативно отражалось на ее способности к маскировке, глубина хода составляла лишь 30 м, поэтому торпеда в воде оставляла за собой четкий след, и ее легко было обнаружить, а на самой головке торпеды невозможно было установить механизм самонаведения.

Принцип ее действия был таким же, как у советского “Шквала”. А именно: кавитационный пузырь и движение в нем. Барракуда может достигать скорость до 400 км/ч и, согласно германским источникам, торпеда способна к самонаведению. К недостаткам так же можно отнести сильный шум и небольшую максимальную глубину.

Герой Советского Союза Мария Октябрьская

Нельзя не рассказать о Марии Октябрьской, ведь история этой удивительной женщины мало известна. Ее муж, полковой комиссар Илья Октябрьский, погиб в самом начале войны – 9 августа 41-го. Мария обращается военкомат с просьбой послать ее на фронт. В ответ отказ. Главная причина – возраст, ей уже около 40.

Октябрьская избирает другой путь: решает приобрести танк. Распродает все, что у нее было, работает день и ночь, наконец собирает нужную сумму – 50000 рублей. Затем направляет телеграмму Сталину и просит разрешения быть на фронте водителем данного танка. Верховный главнокомандующий удовлетворяет просьбу смелой женщины.

Октябрьскую принимают в Омское танковое училище. Осенью 43-го она получает свой танк Т-34. «Боевая подруга» — именно так она просила назвать машину. Мария Октябрьская вступила в бой 21 октября 43 года. Ее танк первым врывается в расположение противника. Огнем пулемета и гусеницами уничтожает до тридцати немецких солдат и офицеров и противотанковое оружие.

17 января 44-го в районе станции Крынки под Витебском «Боевая подруга» принимает свой последний бой. Под огнем противника Мария начинает восстанавливать разбитую гусеницу. Но осколок разорвавшейся мины попадает ей в глаз. Октябрьскую везут в госпиталь в Смоленск. Через два месяца, 15 марта, она умирает.

Отважную женщину с почестями хоронят у стены Смоленского кремля. Провожает ее боевой экипаж. Она так и не успела прочитать их письмо, присланное накануне с фронта. 2 августа 44 года Марии Васильевне посмертно присваивается звание Героя.

Торпеды Bliss-Leavitt

Сдвоенный торпедный аппарат на эсминце USS Whipple (D-15) 1918 год.

Bliss-Leavitt Mk 1 — Mk 5

В 1904 году Фрэнк Макдауэлл Ливитт (англ. Frank McDowell Leavitt

), инженер компанииBliss , разработал новую торпедуBliss-Leavitt Mk 1 калибром 533 мм. В целом конструкция торпеды не была оригинальной, как предыдущие американские разработки, а основывалась на решениях, примененных в торпедахWhitehead . Торпеда приводилась в движение двигателем, работавшем на сжатом до 105 атмосфер воздухе. Чтобы избежать обмерзания системы подачи воздуха, использовался спиртовой подогреватель. Торпеда развивала скорость в 35 узлов на дистанции 1100 метров, 29,5 узла на 1800 метрах или 24,5 узла на 2750 метрах. В ходе модернизации удалось добиться увеличения дальности хода до 3650 метров при скорости в 27 узлов и общем весе 680 кг, из которых пороховой заряд составлял 91 кг. По своим характеристикам торпеда не уступала английским, состоящим на вооружении практически всех флотов мира того времени, но из за использования одновинтовой схемы привода имела склонность к уклонению от начального курса. ПозжеBliss-Leavitt Мк 1 была модернизирована и на нее была установлена двухступенчатая турбина Грегори Дэвисона (англ.Gregory Davison ) с двумя винтами противоположного вращения, эти торпеды получили обозначение Mk 2 и Mk 3 (с увеличенной дальностью). Турбина Дэвисона позже стала стандартным двигателем для всех турбинных американских торпед вплоть до окончания Второй мировой войны. Ранние торпедыBliss-Leavitt оснащались контактной головной частью производства компанииWhitehead с взводом взрывателя свободно вращающимся винтом. При движении торпеды в воде винт раскручивался встречным потоком и переводил взрыватель в боевое положение примерно через 50-60 метров хода. Торпеды ранних выпусков обладали крайне опасным дефектом — в случае сбоя работы рулевой машинки они могли лечь в циркуляцию, и, описав полный круг, попасть в собственный корабль. Для исключения риска попадания в корабль, совершивший пуск торпеды, их оборудовали системой антициркуляции ACR, которая блокировала взрыватель, если курс менялся более чем на 110 градусов от первоначального по показаниям гироскопа. Тем не менее, полностью исключить риск циркуляции не удалось, в частности, подводные лодки Tang (SS-306) и Tullibee (SS-284) были уничтожены в годы Второй мировой войны собственными циркулирующими торпедами.

Торпедный отсек подводной лодки H-5 (SS-148) 1919 год

В 1908 году был налажен выпуск торпед Bliss-Leavitt Mk 4

, предназначенных для вооружения подводных лодок и торпедных катеров.Bliss-Leavitt Mk 5 стала первой торпедой, выпуск которой был налажен благодаря сотрудничеству компанийBliss иWhitehead . Изначально торпеды производились в английском Веймуте, а затем — и в американском Ньюпорте. Mk 5 отличалась универсальностью и могла устанавливаться в торпедные аппараты надводных кораблей и подводных лодок. Головная часть Mk 5 была модернизирована таким образом, что взрыватель срабатывал даже при попадании торпеды под острым углом к курсу движения.

Bliss-Leavitt Mk 6 — Mk 10

Вскоре после начала производства торпед Mk 5 отношения между компаниями Whitehead & Co

иE. W. Bliss Co обострились, так как англичане потребовали перевести производство на заводыVickers Ltd . Американцы в ответ на это требование отказались от сотрудничества и в 1911 году начали выпускать торпеды для надводного пуска собственной разработкиBliss-Leavitt Mk 6 , оснащенные горизонтальными турбинами, расположенными под углом 90 градусов к продольной оси. Скорость новых торпед удалось увеличить до 35 узлов, но дальность хода упала до 1800 метров. Следующая самостоятельная разработка, Mk 7, получила паровой турбинный двигатель, а ее конструкция была настолько удачной, что торпеда находилась на вооружении эсминцев на протяжении 33 лет, с 1912 по 1945 год. Особенностью Mk 7 стала конструкция двигателя, в котором помимо сгорания топлива, образовывался водяной пар и далее смесь подавалась в двухконтурную турбину. Такой принцип работы позволял увеличить мощность двигателя без увеличения запаса топлива, что в конечном итоге положительно сказывалось на скорости и дальности хода. Для подводного флота в качестве стандарта были приняты торпеды диаметром 533 мм. Первая тяжелая торпеда Mk 8 во многом была экспериментальной и вскоре была заменена на более совершенные разработки. Mk 9 представляла собой адаптированную для подводных лодок Mk 3, а Mk 10 стала самой тяжелой американской торпедой и появилась в результате сотрудничестваUSNTS иЕ. В. Bliss Co .

Торпеды Российского флота начала ХХ века и Первой мировой войны

В 1871 году Россия добилась снятия запрета держать военно-морской флот в Черном море. Неизбежность войны с Турцией заставила Морское министерство форсировать перевооружение Российского флота, поэтому предложение Роберта Уайтхеда приобрести лицензию на производство торпед его конструкции оказалось как нельзя кстати. В ноябре 1875 года был подготовлен контракт на приобретение 100 торпед Уайтхеда, спроектированных специально для Российского флота, а также исключительно право на использование их конструкций. В Николаеве и Кронштадте были созданы специальные мастерские по производству торпед по лицензии Уайтхеда. Первые отечественные торпеды начали производиться осенью 1878 года, уже после начала русско-турецкой войны.

Минный катер Чесма

Несмотря на повторный заказ торпед в Фиуме, Морское министерство организовало производство торпед на котельном заводе Лесснера, Обуховском заводе и в уже существовавших мастерских в Николаеве и Кронштадте. К концу XIX века в России производилось до 200 торпед в год. Причем каждая партия изготовленных торпед в обязательном порядке проходила пристрелочные испытания, и лишь затем поступала на вооружение. Всего до 1917 года в Российском флоте находилось 31 модификация торпед. Большинство моделей торпед являлись модификациями торпед Уайтхеда, небольшая часть торпед поставлялась заводами Шварцкопф, а в России конструкции торпед дорабатывались. Изобретатель А. И. Шпаковский, сотрудничавший с с Александровским, в 1878 году предложил использовать гироскоп для стабилизации курса торпеды, еще не зная, что аналогичным «секретным» прибором снабжались торпеды Уайтхеда. В 1899 году лейтенант русского флота И. И. Назаров предложил собственную конструкцию спиртового подогревателя. Лейтенант Данильченко разработал проект пороховой турбины для установки на торпеды, а механики Худзынский и Орловский впоследствии усовершенствовали и ее конструкцию, но в серийное производство турбина принята не была из за низкого технологического уровня производства.

Торпеда Уайтхеда

миноносцыБалтийском флотеПервой мировой войны

В 1912 году для обозначения торпед стало применяться унифицированное обозначение, состоявшее из двух групп чисел: первая группа — округленный калибр торпеды в сантиметрах, вторая группа — две последние цифры года разработки. Например, тип 45-12 расшифровывался как торпеда калибра 450 мм 1912 года разработки. Первая полностью российская торпеда образца 1917 года типа 53-17 не успела попасть в серийное производство и послужила основой для разработки советской торпеды 53-27.

Основные технические характеристики торпед российского флота до 1917 года

Сравнительная таблица торпед российского флота до 1917 года
Тип	Год разработки	Калибр, мм	Длина, м	Полная масса, кг	Масса ВВ, кг	Дальность хода, м	Скорость хода, узлов	Тип двигателя	Применяемость
Александровского24-дюймовая	1868	610	5,82	1000	762	6-8	1-цилиндровыйвоздушный	на вооружение не поступала
Александровского22-дюймовая	1868	560	7,34	1000	10-12	1-цилиндровыйвоздушный	на вооружение не поступала
Александровского24-дюймовая мод.	1875	610	6,1	18	2-цилиндровыйвоздушный	на вооружение не поступала
Whitehead обр. 1876 г.	1876	381	5,73	350	26	400	20	2-цилиндровыйвоздушный
Whitehead обр. 1880 г.	1880	381	4,56	324	33	400	20	2-цилиндровыйвоздушный	минные катера
Whitehead обр. 1882 г.	1882	355	3,35	197	40	550	21	2-цилиндровыйвоздушный
Whitehead обр. 1886 г.	1886	381	5,52	391	40	600	24	2-цилиндровыйвоздушный	броненосцы
Whitehead обр. 1889 г.тип «В»	1889	381	5,52	395	80	600	22	2-цилиндровыйвоздушный
Whitehead обр. 1889 г.тип «О»	1889	381	5,52	420	80	600	25	2-цилиндровыйвоздушный
Whitehead обр. 1894 г.тип «С»	1894	381	5,52	455	80	600	27	3-цилиндровыйвоздушный
Whitehead обр. 1897 г.тип «С»	1894	381	5,2	426	64	400900	3025	3-цилиндровыйвоздушный
Whitehead обр. 1898 г.тип «Л»	1894	381	5,18	430	64	400900	3025	3-цилиндровыйвоздушный	крейсера, миноносцы
Whitehead обр. 1904 г.	1904	450	5,13	648	70	8002000	3325	3-цилиндровыйвоздушный	крейсера, миноносцы
Schwartzkopff В/50	1904	450	3,55	390	50	800	24	3-цилиндровыйвоздушный	подводные лодки, крейсера, миноносцы
Whitehead обр. 1907 г.	1907	450	5,2	641	90	60010002000	403427	3-цилиндровыйвоздушный	подводные лодки
Whitehead обр. 1908 г.	1908	450	5,2	650	95	100020003000	383428	4-цилиндровыйвоздушный
Whitehead обр. 1910 г.тип «Л»	1910	450	5,2	665	100	1000200030004000	38342925	4-цилиндровыйвоздушный
45-12	1912	450	5,58	810	100	200050006000	433028	2-цилиндровыйвоздушный	надводные корабли
45-15	1915	450	5,2	665	100	200050006000	433028	4-цилиндровыйвоздушный	подводные лодки
53-17	1917	533	7,0	1700	265	3000	32	3-цилиндровыйвоздушный	на вооружение не поступала

Немного о действиях в Ла-Манше

О немецких торпедных катерах мировая пресса впервые заговорила в конце мая 1940 года во время девятидневной эвакуации английских экспедиционных войск из Дюнкерка. Газеты и телеграфные агентства всего мира наперебой публиковали тогда сведения, передаваемые из Германии. 22 мая 1940 года: «Германские торпедные катера потопили в Ла-Манше неприятельский вспомогательный крейсер». 26 мая 1940 года: «У Остенде германские торпедные катера потопили английский эскадренный миноносец. У Гельдера германские торпедные катера потопили подводную лодку противника».

3 июня 1940 года. «Английское морское министерство сообщает, что в операции у Дюнкерка участвовало 222 английских военных корабля и 665 мелких судов. Несмотря на действия подводных лодок и торпедных катеров противника, потери союзного флота были сравнительно незначительными. Кроме погибших в мае трех эскадренных миноносцев «Графтон», «Гренейд» и «Уэйкфул», были потоплены также эскадренные миноносцы «Базиликс», «Кейт» и «Хэвант». Из общего числа 170 небольших военных судов потеряно 24″.

Через 20 лет после этих событий английский историк Д. Дивайн, проанализировав военную обстановку на основании документов противостоявших в Дюнкерке сил, установил, что потери союзников оказались очень большими. При эвакуации 338 226 человек один только английский флот потерял 226 из 693 кораблей и среди них 6 эсминцев, сторожевой корабль, 5 тральщиков и около 200 малых судов и катеров. Примерно такое же количество кораблей и судов получили серьезные повреждения. Выяснилось, однако, что участие немецких торпедных катеров, да и вообще всех германских военно-морских сил, в боях против англо-французского флота у Дюнкерка было гораздо менее значительным, чем можно было представить, опираясь на сообщения печати.

И действительно, в мае 1940 года события на сухопутном фронте в Северной Франции, Голландии и Бельгии развивались так стремительно, что выход немецких войск к Ла-Маншу и окружение английских экспедиционных войск в Дюнкерке застало немецких адмиралов врасплох. В военно-морских базах Германии в этот момент не оказалось кораблей, способных серьезно помешать снабжению окруженных английских войск, а затем их успешной эвакуации.

Немецкий торпедный катер S-204

Главная нагрузка в дюнкеркской операции легла на немецкую авиацию, которая не только бомбардировала и торпедировала корабли и суда союзников у причалов и в море, но даже взяла на себя постановку минных заграждений. Лишь 21 мая в южной части Северного моря появились две флотилии немецких торпедных катеров, переведенные из Норвегии…

Для эвакуации войск из Дюнкерка англичане разработали три маршрута через Ла-Манш – центральный, западный и восточный. С 28 мая английские и французские суда стали пользоваться последним маршрутом, крайняя точка которого – Куинтвисльский буй – находилась всего в часе хода от Остенде, где базировались переведенные из Норвегии немецкие торпедные катера. 29 мая в 00.45, когда эсминец «Уэйкфул» с войсками на борту огибал буй, наблюдатели заметили следы двух торпед. Одна из них прошла мимо, зато другая угодила прямо в середину корпуса. Эсминец переломился пополам, обе половины, став вертикально, ушли на дно в течение каких-нибудь 15 минут. Шедшие вместе с «Уэйкфулом» эсминец «Графтон» и тральщик «Лидд» спустили на воду шлюпки, которые начали подбирать тонущих. Через полчаса к ним присоединились дрифтер «Наутилус» и лоцмейстерское судно «Комфорт». В это время не замеченный в темноте немецкий катер выпустил торпеды в «Графтон», и когда эсминец начал тонуть, «Комфорт» и «Наутилус», вспугнутые взрывами, стали на полном ходу удаляться с места событий. Приняв их за уходящие после атаки вражеские катера, «Лидд» и тонущий «Графтон» открыли по «Комфорту» огонь. Конец этой канонаде положила очередная вражеская торпеда, разнесшая «Комфорт» буквально на куски вместе с экипажем и людьми, спасенными с «Уэйкфула»

История создания сверхзвуковой торпеды «Шквал»

История создания гиперзвукового подводного оружия началась во времена СССР и была вызвана несколькими факторами.

Советский флот не мог эффективно количественно соперничать с ВМФ США, поэтому требовалось создать компактный комплекс вооружения, который можно установить на большинство имеющихся надводных и подводных судов. Этот комплекс должен гарантированно поражать корабли противника на большой дистанции и в то же время быть недорогим в производстве. История создания торпеды включает несколько вех.

60 годы 20 века — начало опытных конструкторских работ по созданию комплекса торпеды с высоким поражающим эффектом и нестандартно высокой скоростью. По требованию Министерства обороны СССР новая торпеда должна быть недосягаема для средств защиты противника и поражать объекты врага на безопасном расстоянии.

Главный конструктор торпеды В.Г. Логвинович

Такой эффект должен быть достигнут за счет применения гиперзвуковой скорости, чего в морской среде добиться нелегко. Разработкой новой торпеды занялся НИИ № 24 и конструктор Г. В. Логвинович.

Сложность заключалась в новизне конструкции, так как до этого никто в мировой практике не пытался создать торпеду способную развить под водой скорости в сотни километров в час, советские торпеды были преимущественно парогазовыми и не обладали столь внушительной скоростью.

1965 год — первое ходовое испытание торпеды на озере Иссык-Куль и соответственно доведение торпеды до своих боевых характеристик. В качестве массового оружия уничтожения флота противника торпеда выглядит эффективнее, чем крылатая ракета, так как действуя в условиях водной среды может нанести существенный урон плавательному средству. Также торпеда несет больший боевой заряд и по существу единственная кто может эффективно поражать подводные лодки противника.

Когда проектировалась реактивная торпеда Шквал, конструкторы столкнулись с двумя основными требованиями — огромная скорость, которая должна быть достигнута за счет применения гиперзвука и универсальность торпеды для размещения, как на кораблях, так и подводных лодках. Для решения этих задач требовалось длительное время, чтобы доработать устройство торпеды Шквал, принятие ее на вооружение затянулось более чем на 10 лет.

1977 год — окончательное принятие на вооружение торпеды нового типа, получившей индекс ВА-111 «Шквал» — оружие на новых физических принципах. Принятие на вооружение ВМФ и дальнейшие испытания были продолжены и после 1977 года, и после распада Советского Союза. Боевая часть торпеды имеет массу в 210 кг и в первоначальном варианте несла ядерный заряд мощностью в 150 КТ. Только через год после принятия на вооружение принято решение об установке обычного заряда в боевую часть.

210 кг
масса боевой части топеды

1992 год — создание варианта торпеды под индексом «Shkval—Э» как экспортной модификации. У данного варианта исполнения максимальная скорость была уменьшена по сравнению с отечественной за счет использования менее мощного реактивного двигателя. При этом в версии для зарубежных стран отсутствует возможность установки ядерной боевой части и поражения подводных целей.

Многие называют эту торпеду сверхзвуковой, однако данная характеристика не вполне объективна, так как под водой ракета-торпеда Шквал не развивает достаточной скорости для преодоления скорости звука, однако в сравнении со своими конкурентами ее скорость на несколько порядков выше.

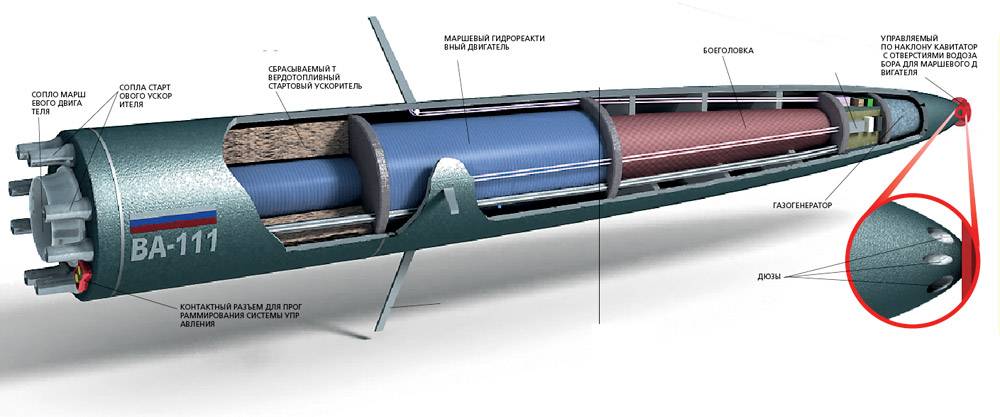

Устройство торпеды Шквал в разрезе
